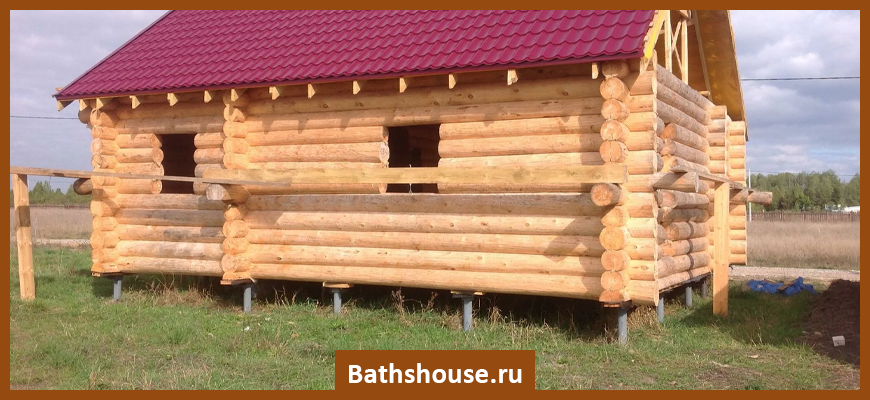

Пошаговая инструкция, как установить баню на винтовых сваях

Плюсы и минусы

Строительство бани на опорах винтового типа пользуется заслуженной популярностью. Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла

Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай

Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.


Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:

Рекомендации специалистов

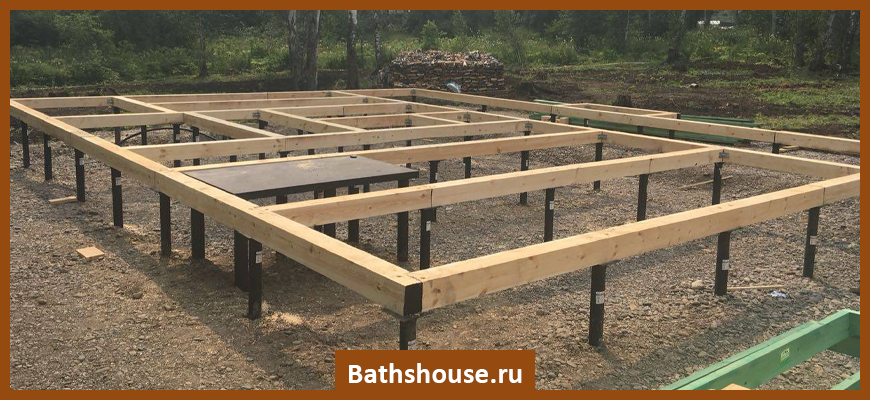

Несмотря на кажущуюся простоту технологии, обвязывание винтовых свай нужно проводить строго в установленной последовательности технологических этапов.

Строительными правилами не установлено рекомендованного материала для обвязки такого типа фундамента, поэтому владелец сам принимает решения исходя из экономической целесообразности и прочностных характеристик материала.

Первое, на что нужно обратить внимание, это то, что профильные трубы не рекомендуется приваривать к сваям, как это делают некоторые некомпетентные строители. Места таких соединений становятся уязвимым местом всей конструкции: под действием существенного давления в месте соединений появляются разрывы, что неизбежно приводит к снижению прочностных характеристик обвязки

Чтобы обеспечить необходимую жесткость конструкции, вначале собирают профилированные трубы в единый элемент методом электродуговой сварки

Уже затем получившийся профиль присоединяют к опорам с помощью болтов и заклепок

Чтобы обеспечить необходимую жесткость конструкции, вначале собирают профилированные трубы в единый элемент методом электродуговой сварки. Уже затем получившийся профиль присоединяют к опорам с помощью болтов и заклепок.

Возведенное таким образом свайное основание с опорами, связанными по описанной технологии, будет устойчивым вне зависимости от:

  • нагрузок сооружения;
  • подвижек земельных масс;
  • перепадов высот рельефа и так далее.

При монтаже обвязочных линий необходимо учитывать расстояние от нулевого уровня.

Особенности монтажа ростверка в зависимости от высоты сваи над землей:

  • до 30 см – в один ряд;
  • до 70 см – в два ряда;
  • до 1 м – в три ряда;
  • от 60 см на склонах – крест-накрест.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

  • состав грунта и его качества;
  • средний уровень снежного покрова в зимнее время;
  • глубина промерзания грунта;
  • уровень затопления талыми водами;
  • роза ветров;
  • масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта.

Как сделать слив в бане на винтовых сваях

Рассмотрим сегодня, как может функционировать слив в бане на винтовых сваях, когда сам банный сруб «подвешен» над поверхностью грунта.

Сделать слив в бане на винтовых сваях непросто, по сравнению с другими типами фундаментов, такими как МЗФЛ или УШП. Почему? Потому что при обычном варианте фундамента нижний венец сруба связан с основанием. Это позволяет использовать как сливную плоскость проливного пола для удаления сточных вод, так и нормальную канализационную систему с трапами и фановыми трубами, по которым вода отправляется в яму или септик.

В случае же, когда использован свайный вариант, остается пустое пространство между нижним венцом / ростверком и поверхностью грунта.

Особенности банного фундамента на винтовых сваях

Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?

При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?

Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.

А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.

Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.

В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.

Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.

Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.

Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.

Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.

Варианты слива в бане на свайном фундаменте

В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.

Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.

В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.

Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.

Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.

Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.

Варианты дизайна цокольного пространства

Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.

Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?

Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.


Так выглядит основание

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

  1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
  2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
  3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
  4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
  5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м

При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше

Необходимые размеры свай

Для того чтобы выбрать толщину и длину свайно-винтовых опор для монтировки их своими руками требуется знать точно все типы пластов грунта. Именно тогда моджо с точностью выбирать длину опор винтовых оснований.

Для одноэтажной бани вполне подойдут сваи длиной 1400-1500 м, при этом диаметры самой опоры не должны быть меньше 110 мм с лопастями до 310 мм. Конечно, в некоторых случаях предпочтительно останавливать свой выбор на опоре, у которой диаметр не меньше 108 мм, так как именно она выдерживает большую нагрузку от здания.

Число свай, которые понадобятся для строительства бани, рассчитывают таким образом, чтобы расстояние между ними оставалось в пределах 1800 мм

Монтировать стоит в таком порядке:

  • удалить верхний слой почвы в месте будущей опоры на 180 мм;
  • вкрутить или ввинтить опору строго вертикально без дополнительных поправок уже в породе;
  • выровнять все опорные столбы по горизонтали для дальнейших работ по установке фундамента (в случае, если выровнять их не получается, можно немного сваи подрезать);
  • зацементировать опоры свайно-винтового типа непосредственно в почве;
  • по мере затвердевания бетона стоит установить заглушки на опоры для защиты от быстрой коррозии и износа;
  • установить связку свайных опор посредством швеллера или металлических уголков (иногда использую брусья или армированный цемент).

Если поддерживаться такого порядка, то можно без лишних усилий сделать фундаментную основу свайно-винтового типа своими руками.

Как определить подходящий тип фундамента

Итак, для наиболее удачного определения типа фундамента, предлагаем обратить ваше внимание на такие моменты:

  1. Насколько пучинистая почва имеется в вашем распоряжении.
  2. Как близко место, отведенное для постройки, находится близко к водоему или грунтовым водам.
  3. Из какого материала планируете строить конструкцию.
  4. Какое окружение о будущей печи.
  5. Собираетесь ли вы пристраивать бассейн.

Теперь, когда вы имеете представление, на какие критерии смотреть, предлагаем вашему вниманию соотношение типа фундамента с теми или иными особенностями участка:

  1. При наличии бассейна лучше всего подойдет заглубленный ленточный фундамент. Можно сделать кессонную монолитую плиту.
  2. Столбчатый фундамент рекомендуют устанавливать на не пучинистых грунтах.
  3. Для пучинистой почвы подойдет ленточный фундамент с мелким заглублением. Более того, вам придется предпринять все необходимые меры по защите основы от морозов.

Достоинства и недостатки фундамента на винтовых сваях

Этот раздел откроем списком положительных факторов, которые играют в пользу применения такой технологии:

  1. Отказ от ведения земляных работ, а в некоторых случаях и выравнивания участка под застройку бани. Как говорят строители начинать работы можно прямо «по местности».
  2. Скорость возведения фундамента на 35-40% выше, чем при закладке аналогичного, по несущей способности, ленточного. При этом, не нужно ждать созревания бетона. Такой фундамент сразу готов к восприятию нагрузки, а подведения коммуникаций можно совместить с его обустройством. Сюда же стоит отнести возможность проведения работ в любое время года.
  3. Затраты на обустройство, в некоторых случаях вдвое меньше, нежели при закладке наиболее распространенного типа фундаментов — ленточного.
  4. Такое основание не подвержено воздействию сил пучения, особенно морозного. Отлично подходит для возведения бани на участках со сложными условиями, в том числе склонных к подтоплению в весенне-осенний период.

Теперь перейдем к недостаткам:

  • Неравномерное распределение несущей способности и, самое главное, проектного запаса прочности;
  • Возможно локальное «продавливание» почвы в точке контакта лопастей или витков сваи с грунтом;
  • Коррозия металлического тела сваи, особенно на обводненных грунтах с кислой реакцией. Поражаемость электро-химической коррозией в местах концентрации, так называемых, «блуждающих токов»;
  • Слабая устойчивость горизонтальным нагрузкам, которым подвержены винтовые сваи для бани, рекомендуемый диаметр которых по проекту находится в пределах 57-76мм. Остроту проблемы, в какой то мере, можно снизить за счет бетонирования шейки сваи или применения свай особой конструкции, оснащенных специальным элементом — «воротником».

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

  • тип грунта;
  • степень пучения почвы;
  • точку промерзания;
  • залегание поземных источников;
  • несущую способность грунта;
  • перепады высот на участке;
  • климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см100150200250300
Площадь основания, см279177314490707
Тип грунтаНесущая способность
Песок крупной фракции325701135020502350
Песок средней фракции23553094214722120
Мелкий песок, перенасыщенный влагой19753074812261775
Твердая глина353795141322083180
Пластичная глина1973536289801413
Крупнообломочные породы4321315216832385650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

  1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
  2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
    • М – суммарная масса сооружения (из п.1),
    • Н – несущая способность грунта (справочная информация),
    • 1,4 – коэффициент надежности.
  3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
  4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

  • ручной бур или электрическая установка для устройства шурфов;
  • смесь для бетонного раствора: песок, щебень, цемент, вода;
  • щебень средней фракции для устройства дренажной подушки под ростверк;
  • бентонитовый раствор для обмазки стенок скважины;
  • листы рубероида для гидроизоляции свай;
  • листовой гидроизоляционный материал для ростверка;
  • пенополиуретановый утеплитель;
  • металлическая арматура для армирования верхней и нижней части фундамента;
  • доски, брусья, гвозди и шурупы для изготовления опалубки;
  • колышки, лески для разметки участка.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

  • диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
  • свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
  • шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

  • сохранение целостности поверхностного слоя;
  • быстрота строительства фундаментной основы;
  • приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

  • сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
  • в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
  • установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
  • так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
  • для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
  • выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

  • Лопата;
  • Лом;
  • Магнитный уровень длиной 30 см;
  • 15-метровый гидроуровень;
  • Рулетка;
  • Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
  • Молоток;
  • Кувалда;
  • Садовый бур;
  • Болгарка;
  • Удлинитель;
  • Маркер;
  • Рабочие перчатки;
  • Сварочный аппарат;
  • Строительный миксер;
  • Ёмкость для замесов;
  • Тяпка;
  • Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

  1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

  1. Свая должна углубиться в несущий грунт на 1/3 метра;
  2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
  3. Таким образом выставляются четыре угловые сваи;
  4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
  5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
  6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
  7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;
  1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
  2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
  3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
  4. Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
  5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
  6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Процесс монтажа

Производство железобетонных опор – несложная технология, поэтому их вполне можно изготовить самому непосредственно на участке. При наличии сложностей можно купить металлические или бетонные опоры в готовом виде и привезти на стройплощадку. Для экономии средств все-таки чаще производится формирование свай в опалубке. Она необходима при наличии слабого, сыпучего грунта. Без опалубки стенки скважины не сохранят свою целостность и форму.

Опалубку можно сделать из тонкостенной цементной или асбестоцементной трубы, которую изнутри покрывают битумной мастикой с целью гидроизоляции. Для плотного грунта можно применять короткие опалубки лишь для заливки оголовка сваи. Также форма для заливки делается из рубероида. После завершения работ его не достают, ведь он играет роль гидроизолятора.

Рекомендации по выбору способа укрепления грунта в скважинах таковы:

  • Без укрепления, или сухой способ. Подходит для прочных, неоползающих, тугопластичных грунтов. Стенки скважины не будут обваливаться при бурении и заливке бетона даже без опалубки.
  • Укрепление водяным давлением. На стенки воздействуют водой или слабым раствором глины. Это помогает сделать более прочными скважины в глинистых, мягкопластичных, текучепластичных грунтах.
  • Трубобетонный способ. Представляет собой классический метод применения трубной опалубки для слабых грунтов.
  • Метод обсадных труб. Включает погружение в скважину металлических труб, которые будут надежно удерживать бетон внутри. После затвердения опор трубы извлекаются или оставляются как несъемная опалубка.

Пошаговая инструкция при работе со сваями будет такой:

  1. Сборка каркаса. Используют прутки толщиной до 1,2-1,5 см, которые скрепляют между собой поперечными прутьями и проволокой в виде сетки. Арматура повышает прочность конструкции, уменьшает риск растрескивания опоры от горизонтальных нагрузок при движении почвы. Армирующую сетку не подводят вплотную к трубе опалубки, оставляя зазор в 5 см.
  2. Заливка бетона. Первым делом готовят подушку из песка, щебня, хорошо утрамбовывают слой. Для подготовки раствора применяют цемент марки М300 или выше. Заливку бетона производят пластами в 30-40 см, каждый слой подвергают вибропрессованию или уплотняют вручную. Оставляют готовые опоры для набора прочности (до 10-14 суток). После с помощью болгарки выравнивают их по высоте.

На каких грунтах может использоваться

На нестабильных, сыпучих, торфяных и болотистых грунтах свайный фундамент — единственно возможны вариант. Он позволяет перенести нагрузку от дома на плотные слои грунта, расположенные ниже

Чаще всего свайный фундамент делают на грунтах, которые не могут обеспечить стабильность здания. Это плывуны, пески, торфяники, нестабильные насыщенные влагой суглинки. В этом случае сваи опускают до уровня расположения плотных слоев грунта. Вся нагрузка от здания передается на эти слои.

Рекомендуют использовать это основание и на грунтах, глубина промерзания которых более 1,5 метров. Устройство ленточного фундамента в этом случае связано с большими объемами земельных работ. Поставить сваи в разы проще и дешевле.

Еще один вариант, когда удобно использовать этот вид основания — участки со сложным рельефом. Иногда выравнивание площадки под дом требует слишком больших затрат. Тогда тоже выручают сваи.

Третий вариант применения свайного фундамента — это слишком плотные, тяжелые в обработке грунты. Копать в них котлован очень сложно и дорого. Пробурить скважины — нужно меньше вил и времени.

Преимущества винтового фундамента

Как и у любого другого типа основания, у свайно-винтового есть плюсы и минусы. Итак, вот основные преимущества конструкции:

  1. Низкая стоимость. Конечно, на затраты серьезно повлияет тип почв и особенности самой постройки. Однако выгода в любом случае остается существенной. Затраты на монтаж свайного фундамента обычно на 20-40% ниже, чем на обустройство других оснований: ленточного, плитного.
  2. Простота монтажа. На большинстве видов почв установку свай, в кратчайшие сроки и не применяя дорогостоящего оборудования, могут провести 3-4 человека.
  3. Высокая скорость выполнения. Для монтажа потребуется 1-2 дня, тогда как временные затраты на другие типы фундаментов составят до 1-2 недель. Конечно, на скорость процесса оказывают существенное влияние: профессионализм работников, тип почв и наклон участка.
  4. Возможность обустройства на участках с большим уклоном. Причем на стоимость монтажа это практически не влияет. В то же время для других типов основания наклон становится большой проблемой и в разы увеличивает затраты.
  5. Отсутствие перерыва в работе. После монтажа для ленточного и монолитного фундамента нужно время на усадку и застывание бетона. Свайное основание исключает данную потерю времени. Продолжать строительство можно сразу после ввинчивания труб.
  6. Защита от воды. Благодаря конструкции влага из почвы не попадает на элементы самого строения.
  7. Возможность осуществления установки в любое время года. И если при обустройстве, например, ленточного фундамента потребуется прогревать бетон и использовать противоморозные добавки, то в случае с винтовым основанием такая необходимость отпадает.
  8. Отсутствие дополнительных расходов. Во время строительства никто не застрахован от возможных проблем. Причем трудности могут быть связаны не только с нарушением технологий, но и с некачественными материалами. Иногда это может быть обнаружено на этапе непосредственно строительства дома. При работе с бетонными фундаментами устранение подобных недочетов обойдется в круглую сумму и потребует немало времени. Если же выбран винтовой фундамент, то исправление недостатков будет существенно проще.
  9. Простота изменения проекта или планировки. Наращивание основания не потребует больших затрат, сил и средств.
  10. Минимум отходов. Во время работ над другими типами фундамента, на участке скапливается большое количество строительного мусора. Особенные трудности возникают, когда на участке посажен газон. Сохранить его в первозданном виде практически невозможно. Свайно-винтовой фундамент исключает такие проблемы. Для его монтажа не требуется подъезд тяжелой техники (за исключением случаев строительства на скалистой местности), а после установки практически не остается отходов.

https://youtube.com/watch?v=OTclSt07PYM

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
