Мангал из кирпича: особенности и виды конструкций

Для приготовления шашлыка обычно используются мангалы, изготовленные из металла. Однако внезапно начавшийся дождь и ветер могут стать источником проблем для отдыха. В таких случаях гораздо удобнее использовать шашлычницу из кирпича или мангал, расположенный под навесом.

Для того чтобы начать самостоятельное строительство кирпичного мангала, необходимо выбрать «правильное» место

Что представляет собой мангал из кирпича: фото и устройство

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

цоколя;
фундаментного основания;
нижних боковых стенок;
жаровни;
верхних боковых стенок;
дымоходной трубы.

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

печи;
коптильни;
мойки;
столешницы для удобной нарезки продуктов;
казана;
ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

Кирпичный мангал возможен в различных вариациях

Преимущества и особенности кирпичных мангалов

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме. Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
высокая надежность и долговечность;
не требуется специальный уход;
возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Достоинства барбекю-печи из кирпича

Кирпичные печи-барбекю из кирпича универсальны и дают возможность приготовить целый ряд вкусных блюд. Оборудованные навесом зоны отдыха с размещенными в них печами для приготовления барбекю удобны для использования в любую погоду независимо от времени года.

Печи смотрятся красиво и служат отличным дополнением интерьера любого участка.

Декоративная трава: обзор лучших вариантов декора и инструкция по применению декоративной травы (170 фото)
Как оформить клумбу — инструкции, схемы, виды и варианты грамотного размещения клумбы (140 фото)
Клумбы своими руками — 180 фото необычных идей для начинающих и особенности их применения

Печи можно оборудовать для использования любого вида топлива, что тоже является их несомненным достоинством.

Недостаток кирпичных печей барбекю заключается в их больших размерах. Кроме того, меры пожарной безопасности заставляют очень серьезно подходить к их размещению на участке.

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

ширина – 70 см;
высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть.

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

листовая сталь толщиной минимум 1,5 мм;
молоток;
сварка;
клепальный аппарат;
болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

Из листа металла вырезают детали нужной формы и размера.
Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
Изготавливают из металлического листа трубу высотой 2 м или выше.
После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

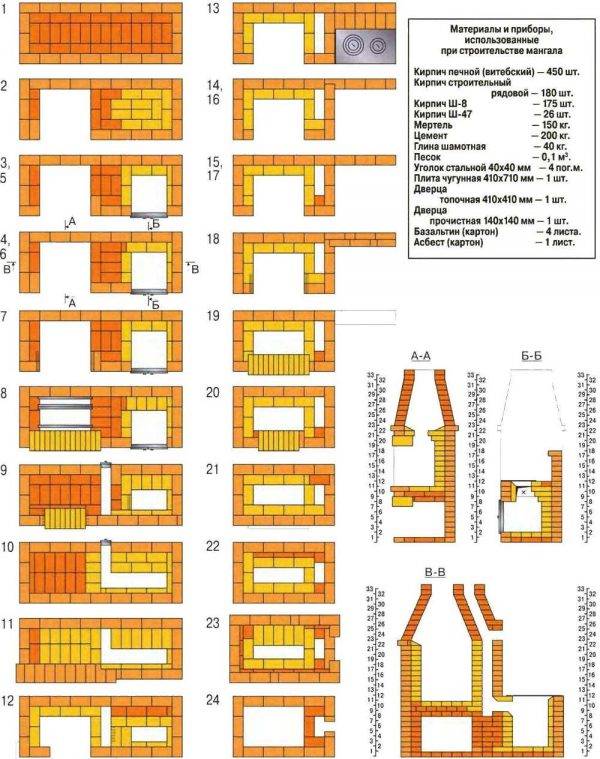

Размеры и чертежи мангала из кирпича

Чертеж простого мангала из кирпича

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта.

Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней.

Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост.
Что касается ширины жаровни, нет смысла делать ее менее 50 см.

Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича. Часто при обустройстве гриль-комплексов используют несколько типов кирпича

Часто при обустройстве гриль-комплексов используют несколько типов кирпича.

Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич.

Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

цементно-глиняный раствор;
бетон;
арматурные прутья;
металлические уголки;
уровень;
фурнитура, лучше чугунная.

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей.

Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Фундамент

Материалы

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

Цемент М 400 — 1 часть.
Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

цемент — 325 кг;
песок — 1300 кг;
щебень — 1300 кг;
вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края.

Инструменты

щуп (для уплотнения бетона);
трамбовка (узкая), защищенная металлом;
трамбовка (круглая) с двумя ручками;
трамбовка (квадратная), обитая снизу металлом;
гладилка (для разравнивания бетона);
скребок (для удаления цементного молока);
полутерок;
доска (для разглаживания бетона);
кельма;
лопата — прямая режущая часть;
лопата — остроконечная нижняя часть;
лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю. Но здесь есть подводные камни, о которых необходимо знать

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания. Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

В днях это будет зависеть от температуры воздуха:

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

+5 °С — 12 дней;
+10 °С — 8 дней;
+15 °С — 7 дней;
+20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

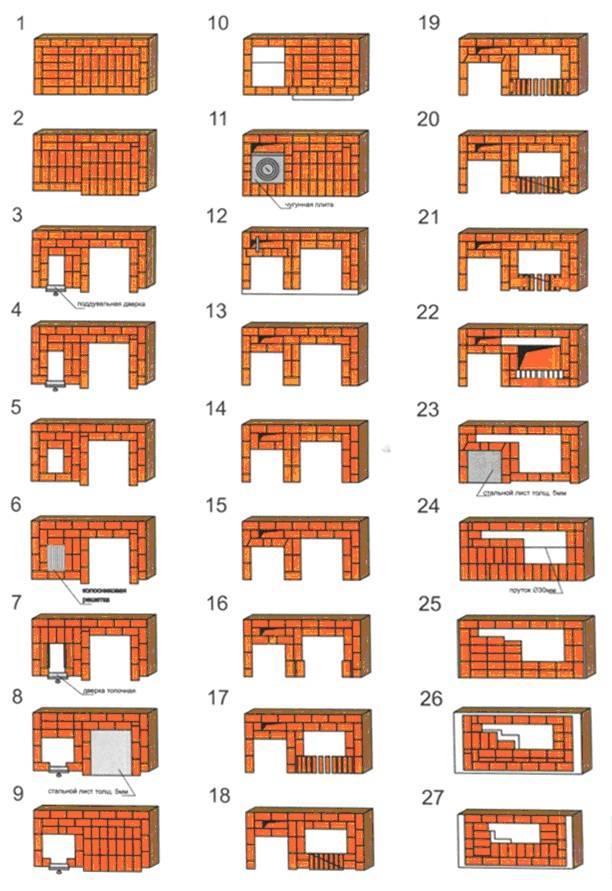

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

Отличительные особенности барбекю, печи, камина и гриля

У барбекю, печи, камина позади жаровни имеется задняя стена, а у гриля она отсутствует. Задняя стена предназначена для экономии жара, для равномерного распределения его на приготавливаемый продукт.
У барбекю, печи, камина имеется дымоход, который эффективно отводит дым и горячий воздух при приготовлении пищи, у гриля его нет.
В печи и камине угли горят в топке, а у гриля в металлическом поддоне различной формы.
Барбекю, камин, гриль греют только при горении, а печь остается теплой еще несколько часов после прогорания углей.
Печь и барбекю используют для приготовления пищи и/или отопления, камин только для отопления, а гриль только для приготовления пищи.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

Верх топочной, облицовочной части выводятся в один уровень.
Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

натуральный (плитняк, кругляк) или искусственный камень;
жаропрочная, клинкерная, тротуарная плитка;
декоративная штукатурка;
побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Кладка печи с казаном

Схему кладки лучше продумать заранее или найти в интернете. Готовая порядовка облегчит выполнение кладки печи с казаном. Поверхности внутри печи не должны иметь никаких уступов. Для обустройства применяют чугунные элементы: дверки, колосники, вьюшки.

В процессе укладки кирпича надо контролировать ширину горизонтальных швов. Она должна быть одинаковой.

Сначала выполняют кладку основной части, затем пристраивают отделение под казан.

Со стороны барбекю стенку выкладывают в 2 кирпича.

В основании печи для казана располагается топка. В передней стенке устанавливают две дверцы: основную и для прочистки.

Внутренние стенки выкладывают из жаропрочного кирпича, в нижней части отделения необходимо установить колосник.

Печь сохнет около 2 недель, после чего можно приниматься за облицовку. Использовать для этого можно штукатурку или облицовочный кирпич.

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

Мастерок.
Резиновая киянка.
Таз или корыто.
Строительный миксер или лопата для перемешивания.
Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
Рулетка.
Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Как сделать фундамент

Долговечность печи зависит от качества кирпичной кладки и от прочности фундамента. Лучше всего использовать заливную железобетонную конструкцию, которая создается непосредственно на земельном участке. Изготовление качественного фундамента состоит из нескольких этапов:

Подготовка грунта. На отведенном участке земли снять плодородную почву, а также выкопать яму размером на 20 см больше размеров печи, глубиной порядка 30 см.
Дно качественно утрамбовать, чтобы поверхность стала максимально плотной и ровной. При желании использовать уровень для контроля плоскости.
Насыпать щебень средней или мелкой фракции. Щебень равномерно распределить и уплотнить. Толщина покрытия должна составлять 15 см.
По краям ямы выставить деревянную опалубку, которая должна выступать на 10 см от уровня земли. Сделать арматурный каркас из металлических стержней толщиной 10-12 мм.
Ячейки каркаса делать по 10 см. Собранную конструкцию поместить в котлован, чтобы она упиралась в борта опалубки.
Приготовить бетонную смесь. При этом соблюдать пропорции щебня, песка и цемента 7х3х1 соответственно.
Сначала перемешать сухую смесь, только потом постепенно добавлять воду.
После этого залить смесью котлован.
Снимать опалубку только через неделю.
Спустя 3 недели на бетон постелить два слоя рубероида. Только после этого приступать к строительству мангала.

Правила эксплуатации печи барбекю

Продлить срок службы кирпичной уличной печи помогут несколько основных правил ее эксплуатации.

В топку должно поступать достаточное количество воздуха, что обеспечит полное сгорание топлива и не даст осесть на стенках большому количеству сажи.
Заслонка печи должна быть открыта.
Растапливать печь лучше дровами из лиственных пород дерева.
Для приготовления пищи рекомендуется использовать специальные приспособления.

Грамотно обустроенная зона отдыха, центром которой станет уличная печь барбекю, позволит не только замечательно провести время на свежем воздухе и приготовить полезные блюда. Она станет отличным дополнением любого участка.

Как правильно ложить печной кирпич

Чтобы удачно сложить работоспособную уличную печку, в первую очередь соблюдайте такие правила кладки:

Каждый уровень в первую очередь складывайте словно конструктор, без раствора. Примерка даст возможность точно срезать камни в местах где это необходимо и приладить друг к другу.
Поризованный керамический камень замачивается на 2—3 минуты в емкости с водой, потом ложится на место. Жаропрочный камень только ополаскивается от пыли.
Самая большая толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит появлением трещин.
Не перевязывайте жаростойкую стенку с обыкновенной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
Контролируйте горизонтальность каждого яруса уровнемером, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а поверхности внутри обтирайте ветошью смочененой водой. В случае дефицита опыта не стоит пытаться колоть камни киркой, лучше применяйте угловую шлифмашину с отрезным диском по бетону.

Как построить печь-барбекю из кирпичей? Фото и схема кладки
