Бесшовные трубы – где применяются, какие бывают

Особенности бесшовных труб

Бесшовные трубы выпускают из стали – высокопрочного сплава железа с углеродом, который обладает твердостью, устойчивостью к внешним воздействиям. Отсутствие шва и толстые стенки ставят этот трубный материал вне конкуренции.

Технические характеристики

Технические характеристики трубных бесшовных изделий зависят от марки стали и способа их производства – горячим или холодным прокатом. Выпуск изделий регламентирован специально разработанными нормами ГОСТ (государственным стандартом). На выходе с прокатного стана должно получиться изделие, строго соответствующее заданным параметрам.

Для горячекатаных ГОСТ 8732-78:

• Толщина стенки – минимально 2,5 мм, максимально 75 мм.
• Вес на единицу длины изделия. Вес должен соответствовать диаметру и толщине стенки. Точные значения веса трубопроката указаны в соответствующих ГОСТах в виде табличных данных для каждого размера.
• Диаметр. Промышленность выпускает бесшовные стальные трубы в широком диапазоне размеров от 20 мм в диаметре до 530 мм.
• Длина изделия. ГОСТ регулирует длину выпускаемых бесшовных труб. Стандарты следующие: длина 4-12 м с допустимыми отклонениями до 6 метровой длины 10 мм; длиннее 6 м – до 15 мм.
• Допустимые отклонения кривизны от 1,5 до 4 мм.

Для труб, произведенных холодной прокаткой ГОСТ 8734–75:

• Толщина стенки – минимально 0,3 (особотонкостенные), максимально 24 мм (особотолстостенные).
• Вес на единицу длины изделия указан в таблице соответствующего ГОСТа.
• Диаметр от 5 мм до 250 мм.
• Параметры длины: мерные трубы 4,5 — 9 м, немерные 1,5 — 11,5 м и кратной мерной длины 1,5 — 9 м. Вариативность от 5 до 10 мм.
• Допустимые отклонения кривизны от 1 до 3 мм в зависимости от диаметра изделия.

Классификация

Помимо способа изготовления, бесшовные трубы разделяют по следующим характеристикам:

• По геометрической форме трубные изделия могут быть круглыми, квадратными, прямоугольными.
• По толщине стенок. Параметр рассматривается в значении отношения внешнего диаметра трубы к толщине ее стенки. Значение варьируется от 1:40 (особотонкостенные изделия) до 1:6 (особотолстостенные изделия).
• По длине – мерные, немерные и кратные мерной длине.
• По диаметру – на малые, средние, большие.

По контролируемым параметрам сплавов для изготовления бесшовных труб их классифицируют особо, маркируя буквами:

• А – механические свойства;
• Б – качественный состав сплава;
• В – сочетание механических свойств изделия и его состава;
• Г – химический состав + контроль образцов изделия на механические свойства;
• Д – контроль механических свойств, химического состава сплава + испытание на гидроудар.

По назначению бесшовные трубы разделяют на 6 классов, каждый из которых подразумевает особые технические характеристики бесшовной трубы для эксплуатации в определенных условиях.

1. Трубы стандартного назначения (газовые). Используются повсеместно для транспортировки газов и жидкостей, в строительстве для ограждений, верховых конструкций.
2. Магистральные трубопроводы, которые эксплуатируются под давлением.
3. Трубы должны выдерживать комбинацию высокого давления и высоких температурных значений.
4. Изделия используются в оборудовании для разведки и добычи нефти, газа.
5. Трубы, предназначенные для изготовления особо прочных конструкций в строительстве, машиностроении.
6. Бесшовные трубы, которые используются для изготовления поршневых механизмов в машиностроении, где эксплуатация сопряжена с механическим и гидравлическим воздействием.

Способы производства

Различают две технологии изготовления бесшовных труб – горячую и холодную деформацию металла. В обоих случаях бесшовная труба производится из цельного куска металлического сплава цилиндрической формы.

Где используется горячекатаная труба?

Основная задача, которую выполняют подобные изделия, заключается в безопасной доставке рабочей среды без возникновения протечек, причем даже в том случае если эта среда находится в газообразном состоянии.

Благодаря тому, что в процессе производства используется углеродистая и легированная сталь, готовые изделия могут применяться для доставки химически активной среды, так как обладают высокими антикоррозийными характеристиками.

В зависимости от того, какой именно материал использован в процессе изготовления, горячекатаные изделия подразделяются на несколько категорий:

1. Имеющие нормированные механические свойства.
2. Имеющие нормированный химический состав.
3. Изделия с нормированием и химических составов и механических свойств.
4. Имеющие нормирование испытательного гидравлического давления.
5. Нормирование контроля механических свойств на образцах и химических составов.

Различные технические характеристики определяют и сферу, где используются горячекатаные бесшовные трубы. Именно отсутствие каких-либо швов обеспечивает высокую функциональность и прочность подобных изделий.

Технические требования, предъявляемые к горячекатаным изделиям, определяются ГОСТ 8731-74, а сортамент – ГОСТ 8732-78.  В свою очередь сортамент холоднокатаных изделий определяется ГОСТ 8734-75, а технические требования ГОСТ 8733-74.

Как производится?

Для изготовления бесшовных горячекатаных труб применяется цельнолитая горячекатаная или кованая заготовка, которую разогревают до температуры +900º-1200º. Точные показатели температуры зависят от того, какая именно марка стали в данном случае используется.

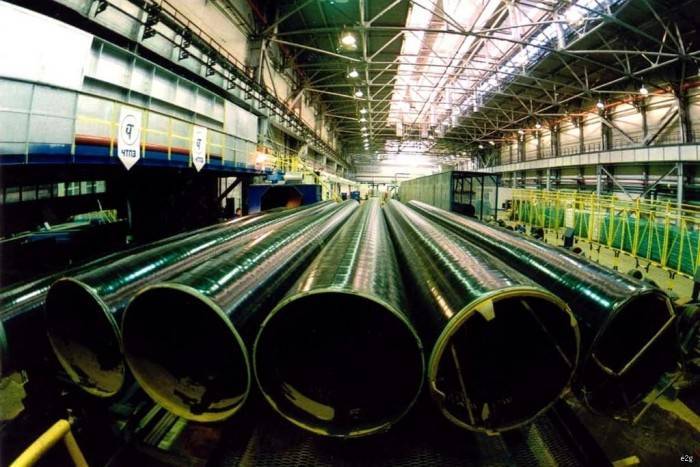

Процесс производства происходит на так называемых трубопрокатных станах. В его результате получается изделие, имеющее весьма невысокие показатели точности проката, а также значительные допуски по толщине стенок. Да и качество ее поверхности оказывается достаточно низким.

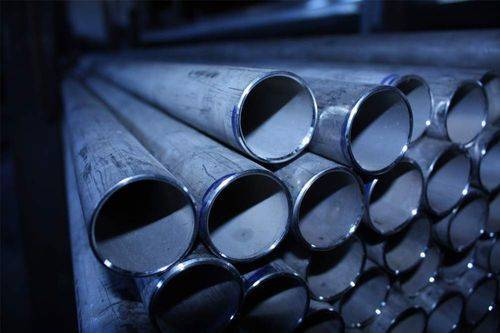

Горячекатаная бесшовная труба с круглым сечением

По этим причинам технология горячего проката не может быть использована, при изготовлении изделий из стали, имеющих тонкие стенки и небольшой диаметр. Теоретически, в соответствии со стандартами, параметры горячекатаных труб должны составлять от 25х2.5 мм до 530х75 мм, однако практические показатели – от 32х3 мм до 426 х30 мм. Связано это с тем, что заводы не имеют соответствующую оснастку, или же производство является нецелесообразным.

Производятся горячедеформированные изделия в несколько этапов:

• заготовка нагревается до температуры, которая ненамного превышает порог кристаллизации стали;
• с помощью прошивочного пресса из заготовки получают пустотелый цилиндр или гильзу;
• с помощью вальцовки придается правильная форма и соответствующий размер, толщина стенок, наружный и внутренний диаметры;
• стальная профильная труба охлаждается и с помощью вальцев производится ее калибровка;
• производится нарезка изделий необходимых размеров, которые могут быть стандартными и немерными.

Марки стали, используемой для изготовления горячекатаных изделий

Изготовляется такая труба из стали марок:

1. 10.
2. 20.
3. 35.
4. 45.
5. 15ХМ.
6. 30ХГСА.
7. 09Г2С.

Допустимые показатели давления не превышают 20 МПа, а допустимые отклонения диметра составляют до 1.25%, толщины стенки до 12.5%. Горячекатаные бесшовные изделий могут быть как тонкостенными 6-12.5 миллиметров, так и толстостенными: 12.5-40 миллиметров. Также эти изделия могут иметь повышенную точность изготовления внешнего диаметра и обычную.

Как производят бесшовные трубы

Бесшовную трубу промышленные предприятия выпускают, применяя различные сочетания металлов и сплавов, в зависимости от предназначения изделия. Производство осуществляется четырьмя основными методами:

1. Волочением.
2. Ковкой.
3. Прессовкой.
4. Прокаткой.

Используемые в качестве исходного материала для горячедеформированных труб изделия могут быть:

• коваными заготовками;
• непрерывно литыми заготовками;
• подготовленными трубными заготовками;
• слитками мартеновского проката.

Труба стальная бесшовная горячедеформированная производится путем выполнения нескольких технологических операций.

На начальном этапе штанга, круглая в сечении заготовка, преобразуется в гильзу. Делают это с помощью прессов или специальных станов с грибовидными, дисковыми или конусными валками. Заготовку направляют вдоль осей, обработка производится вращающимися в одном направлении рабочими инструментами, расположенными в вертикальной плоскости с наклоном в 4-12º.  В ходе обработки заготовки происходит сокращение площади ее поперечного сечения и образование небольшого отверстия в осевой части.

Один из способов производства бесшовных труб — метод горячей прокатки

Специальной оправкой, установленной между валками, корректируются размеры отверстия изделия и выравнивается его поверхность. При этом специальными направляющими линейками и непроводными роликами заготовка удерживается в требуемом положении. Проводя изначальный подогрев заготовки до 50º С, ей придают требуемую для обработки пластичность.

На обкатном стане размеры готовой гильзы снова подвергаются корректировке. Перед передачей на окончательную обкатку, ей задаются параметры разностенности и овальности. После чего изделие оказывается на непрерывном стане горячей прокатки, откуда поступает на холодную калибровку

Холоднодеформированные изделия, отличающиеся повышенным качеством, проходят тщательную обработку. Еще на стадии подготовки проводится тщательный отбор заготовок. Дальнейшая подготовка к обработке включает процедуру отжига. Прошедшее отжиг, сырье поступает на травление – обработку кислотой. Для нейтрализации последствий травления и очистки от его остатков трубу обрабатывают с помощью щелочного раствора, после чего просушивают. Для дальнейшего улучшения свойств трубы проводят фосфатирование или омеднение.

На прокатном стане, составляемом прокатной клетью и двумя расположенными под заданным углом и вращающимися в противоположные стороны валками, производится образование калибра. Размеры калибра в сторону увеличения или уменьшения задаются изменением угла наклона валков. При движении прокатной клети к обрабатываемой заготовке, последняя оказывается между валками. А когда изменяется направление, то происходит обжатие. В процессе одной прокатки изменяют такие размеры, как величину диаметра и толщины стенок трубы. Производя тонкостенную продукцию, процесс дублируют, снова отжигая и протравливая заготовку. После этого следует окончательная отделка изделия.

Трубы, формируемые в холодном виде, называются холоднокатаными

Где используется холоднокатаная профильная труба

Холоднокатаная бесшовная профильная труба имеет большую стоимость, чем горячекатаная, но является коррозионностойкой, поэтому она используется только лишь в трубопроводах работающих с высоким давлением и при высокой температуре. Также подобные изделия применяются в тех случаях, когда особые требования предъявляются к тому, насколько качественной является поверхность изделия и геометрическая форма.

Холодная деформация имеет несколько принципиальных отличий, в частности после обработки на прошивочном прессе происходит охлаждение заготовки, и ее калибровка также производится в холодном виде. Для того чтобы избежать внутренних напряжений, а также сделать материал вязким и пластичным, заготовка нагревается до состояния рекристаллизации металла еще перед вальцовкой.

Холоднокатаная профильная труба может изготовляться из нескольких видов стали:

1. Углеродистая.
2. Высокоуглеродистая;
3. Легированная;
4. Высоколегированная.

Холоднокатаная бесшовная труба с квадратным сечением

Только если в процессе изготовления используются марки стали указанные в ГОСТ, может обеспечиваться высокая функциональность и устойчивость к механическому воздействию. В отличие от горячедеформированой, холоднокатаная профильная бесшовная труба может иметь стенки меньшей толщины и собственный меньший диаметр, что значительно расширяет сферы применения и обеспечивает малый вес конструкции.

Бывает немало ситуаций, когда именно небольшой вес становится критичным фактором, но наиболее востребованной сейчас является холоднокатаная профильная труба с диаметром не более 14 см.

Какими бывают холоднодеформированные трубы?

Холоднокатаные изделия бывают:

• особо тонкостенными, с толщиной стенки не более 0.5 миллиметров, или же если диаметр соотносится к толщине более чем на 40 единиц;
• тонкостенными с толщиной стенки 1.5 миллиметров, или же соотношение dh/s находится в пределах 12.5-40;
• особо толстостенными, если dh/s от 12.5 до 6;
• толстостенными, если соотношение диаметра и толщины составляет меньше 6.

Встречаются ситуации, когда соотношения толщины и диаметра отличаются от стандартных вариантов, но такие изделия выпускаются только при необходимости соблюдения особых технических условий. Особые требования предъявляются и к кривизне произвольного участка, которая не может превышать 3 миллиметра при толщине стенки меньше 8 мм, 2 миллиметра при толщине от 8 до 10 мм и 1.5 миллиметра при толщине стенки более 10 миллиметров.

Кроме того, на последнем этапе изготовления, холоднокатаная профильная заготовка должна быть подвержена отжигу и ее геометрическая форма и разностенность должна находиться в пределах установленных нормативами.

Допускаются отклонения размеров изделия для особо малых диаметров до 1.5%, для обычных диаметров 0.8%, отклонения по толщине стенки для малого диаметра до 12%, для обычного до 10%. Только если заказчик предъявляет особые требования, от отжига можно отказаться.

В соответствии с ГОСТ, холоднокатаная профильная труба изготовляется из стали марок – 10, 20, 35, 45, 20Х, 40Х, 15ХМ, 30ХГСА. Поставляется бесшовная профильная труба, причем как холоднокатаная, так и горячедеформированная, партиями, не превышающими 70 тонн, которые могут быть упакованы в связки. Если диаметр изделия превышает 159 мм, необходима ее индивидуальная маркировка.

Металлопластиковые трубы

Изделия, которые производятся как сочетание металла и пластика, являются очень популярными и обладают прекрасными качественными характеристиками. Монтаж трубопровода из металлопластиковых труб является, пожалуй, одним из самых простых. Собрать такую конструкцию своими руками может любой человек, который тщательно изучит правила и советы по монтажу, а также приобретёт все необходимые материалы и инструменты.

К отрицательным качествам этих труб можно отнести возможность протечки в местах стыков и слабую термоустойчивость. Кроме этого, металлопластиковые коммуникации не являются пожароустойчивыми.

Рабочая температура для металлопластиковых деталей составляет 80–100 °C. Из таких труб выполняются разные трубопроводы: горячие и холодные водопроводы, отопительные, коммуникации для тёплого пола. Они резистентны к агрессивным химическим веществам и обладают антикоррозийными качествами, а металлическая прослойка увеличивает прочность конструкции. Эксплуатационный срок таких изделий составляет примерно 30–35 лет.

Соединение таких труб, как правило, проводят с использованием специальных фитингов. Все фитинги по типу соединения подразделяются на:

• резьбовые;
• пресс-фитинги.

Металлопластиковые изделия применимы для многих типов систем — отопительных, водопроводных, газовых

На сегодняшний день популярными соединительными элементами для металлопластиковых коммуникаций считаются пресс-фитинги, с помощью которых можно смонтировать прочное и надёжное соединение.

В чем отличия электросварной и водогазопроводной (ВГП) трубы?

Для создания водопроводов и газопроводов могут использоваться как электросварные стальные трубы, так и металлические трубы вгп.

Оба этих изделия снабжаются болльшим количеством сопутствующих деталей: отводов, фланцев, задвижек, кранов, вентилей и т.д. Основное различие в том, что водогазопроводные изделия применяются в малых внутренних водопроводных системах, а сварные — почти всегда в трубопроводах наружных

Впрочем, это правило соблюдается не всегда, так что важно осознавать различия в характеристиках этих продуктов и выбрать наиболее подходящее изделие для своих нужд

Стандарты

Внешне оба вида трубопроката не отличаются друг от друга ничем, кроме отдельных типоразмеров. На различия указывают другие характеристики.

Стальные трубы вгп, продажа в СПб которых возможна со складов производятся во ГОСТ 3262-75. Прямошовные электросварные варианты регулируют ГОСТ 10704-91 и ГОСТ 10705-80. Первое различие будет в размерах по этим стандартам. Водогазопроводные варианты бывают с условным проходом в 6-150 миллиметров, ГОСТ 10704 с наружным диаметром в 10-1420 миллиметров, а10705 – в 10-530 миллиметров.

Стандарты также определяют, что отклонения в толщине стенки изделия могут быть не более 15% для вгп и 10% для сварных.

Прочность

Наиболее важный аспект прочности элементов трубопровода или газопровода — это способность выдерживать гидравлическое давление. У электросварных вариантов она должна быть сильнее, так как шов — их уязвимое место.

Определить способности электросварного трубопроката можно по маркировке группы качества. У водогазопроводного варианта нет маркировки, так как нет и групп качества. Все эти изделия должны выдерживать давление в 2,4Мпа, а усиленные — в 3,1Мпа.

Группа А говорит о том, что у трубопроката регулируются механические свойства. Б – химический состав. В – и механические свойства, и химический состав, а Д – гидравлическое давление. Группы В и Д могут заменять водогазопроводные трубы во внутренних коммуникациях.

В теории ничего не мешает вгп трубопрокату заменять электросварные варианты в наружных газо- и водопроводах, однако на практике это неразумно. Во-первых, это слишком дорого. Во-вторых, меньший диаметр не позволяет создавать сложные крупные трубопроводы с большим потоком, какой обычно и требуется для хорошего снабжения.

Следует отметить, что оба вида изделий можно также использовать для производства металлических конструкций, так как они хороши в качестве элементов опоры за счет прочности и жесткости.

предлагает вам купить трубу вгп в СПб по низкой стоимости. Мы поставляем их на наши склады напрямую от производителя!

www.p-met-i.ru

Стальные трубы

Стальные изделия считаются устаревшим вариантом для монтажа водопроводных и других систем. Но, тем не менее, они и сейчас пользуются определённым спросом. Сами по себе они являются неустойчивыми к коррозийным воздействиям, поэтому нуждаются в защитном покрытии. Как правило, защитный слой выполняется из цинка — такие изделия называют оцинкованными.

В первую очередь такие трубы подразделяются на:

• шовные;
• бесшовные.

А уже после этого, по специфике производства, на:

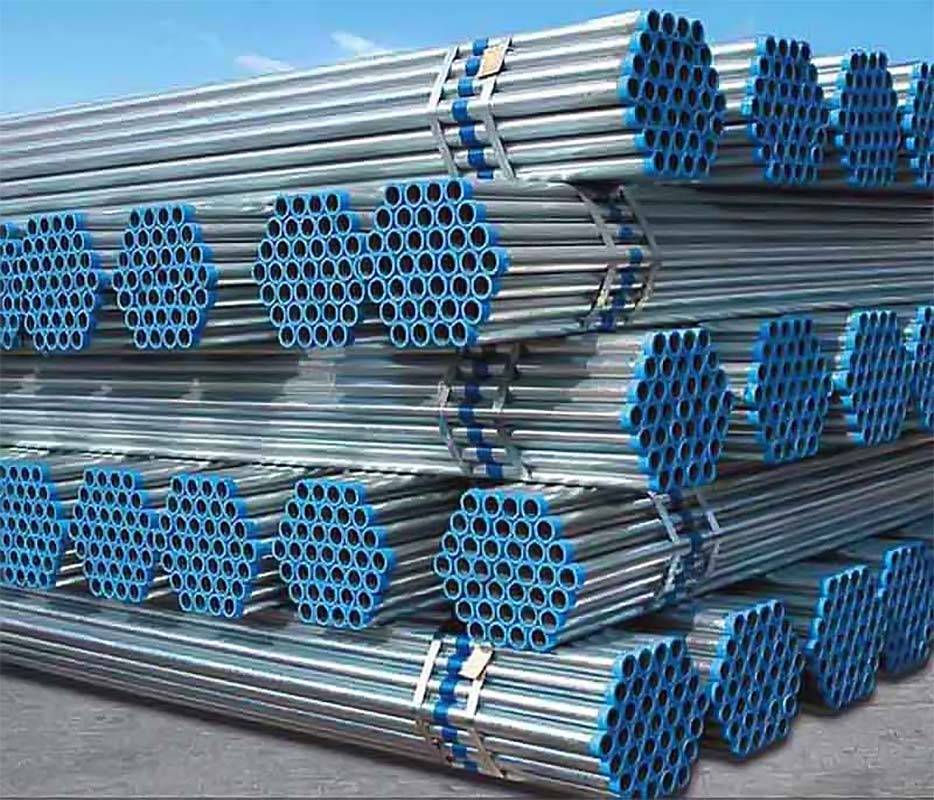

• оцинкованные;
• сварные;
• горячекатаные;
• холоднокатаные;
• профильные;
• холоднотянутые.

Монтаж стальных изделий, из-за их веса, довольно сложен, но они до сих пор используются в разных трубопроводных конструкциях — технологических и хозяйственных.

Бесшовные стальные трубы — одни из самых прочных изделий трубного проката

По типу сечения выделяют такие виды труб из стали:

• круглые;
• квадратные;
• прямоугольные;
• многоугольные.

Такие изделия соединяются между собой: специальными муфтами, резьбой или сваркой. Являются очень прочными и способны переносить большие показатели давления.

Размеры и масса стальных труб представлены в таблице № 1.

Таблица 1

Ду, мм	Наружный диаметр, мм	Масса 1 м трубы, кг
125	165	15,04
100	114	12,15
50	60	4,88
40	48	3,84
32	42,3	3,09
20	26,8	–
10	17	0,8

В процессе эксплуатации характеристики труб из стали ухудшаются — они неизбежно теряют свою пропускную способность из-за сужения просвета. Кроме этого, они проводят электрический ток, что при неисправной электропроводке может привести к поражению током. Эксплуатационный срок стальных изделий составляет примерно 25 лет.

Какие есть ГОСТы на трубы из стали

Перечень технических показателей любого типа стальной трубы напрямую зависит от того, какой именно метод изготовления был использован. Все это определяется при помощи ГОСТов, знание которых, по крайней мере, даст возможность учесть рекомендации по эксплуатированию определенной разновидности трубы.

В настоящее время чаще всего применяются следующие нормативные документы по выпуску стальных труб:

ГОСТ 30732-2006. Его приняли в 2006 году: его положения касаются труб и фасонных изделий из стали, покрытых теплоизоляционным слоем. Стальная продукция, где используется пенополиуретановая теплоизоляция и полиэтиленовая оболочка, или защитной стальное покрытие, применяются в тех случаях, когда необходимо проложить подземные тепловые сети. Температура теплоносителя не должна превышать 140 градусов (повышение до 150 градусов допускается только на короткое время). При этом давление в системе не должно превышать 1,6 Мпа.

ГОСТ 2591-2006 (88). ГОСТ, рассчитанный на стальной горячекатаный прокат, был принят в 2006 году, хотя некоторые источники допускают применения старого ГОСТ – 2591-81. Документ содержит информацию, касающуюся квадратного стального проката, для изготовления которого применялся «горячий» метод. Данный ГОСТ касается всех изделий с размерами сторон от 6 до 200 мм. Более габаритные квадратные трубы производятся в том случае, если производитель и заказчик составят отдельный договор.

ГОСТ 9567-75. В нем оговариваются прецизионные трубы из стали, для которых высокая точность изготовления. Различаются холоднодеформированные и горячекатаные прецизионные трубы оцинкованного или хромированного типа. Особенно нуждается в продукции этого повышенного ГОСТа машиностроительная индустрия.

ГОСТ 52079-2003. В данном документа указаны нормы относительно сварных прямошовных и спиралешовных труб из стали диаметром 114 – 1420 мм. Из таких габаритных изделий обустраиваются магистральные газопроводы, трубопроводы, по которым транспортируется нефть и нефтепродукты. ГОСТ 52079-2003 указывает на то, что передаваться по этим трубам могут только продукты, не обладающие коррозийной активностью. При помощи стальных труб, имеющих крупные диаметры, можно транспортировать вещества, имеющие давление до 9,8 Мпа. Для окружающей среды установлен температурный минимум в -60 градусов

При этом важно знать, что официально ГОСТ 52079-2003 уже не действителен: с 1-го января 2015 года действует новый ГОСТ 31447-2012.

ГОСТ 12336-66. Его положения касаются замкнутых изделий профильного типа, с сечением в виде квадрата или прямоугольника

Начиная с 1-го января 1981 года полномочия ГОСТ 12336-66 перешли к ТУ 14-2-361-79, однако актуальность его положений не утрачена и доныне.

ГОСТ 10705-91 (80). Содержит перечень технических условий, при которых производятся стальные электросварные трубы прямошовного типа диаметром от 10 до 630 мм. Для производства труб по этому ГОСТу используется углеродистая или низколегированная сталь. Применяются данные изделия в очень многих сферах, но приоритетом являются магистрали для перекачки воды. Положения стандарта не касаются стальных труб, из которых изготовляются электронагреватели.

ГОСТ 10706 76 (91). Касается электросварных стальных труб прямошовного типа, которые имеют общее назначение. Как следует из данного документа, диаметр данной продукции находится в диапазоне от 426 до 1620 мм.

ГОСТ 10707 80. Тут указаны нормативы, по которым производятся электросварные холоднодеформированные трубы, имеющие различную степень точности: обычную, повышенную и прецизионную. Диаметр продукции, выпуск которых ориентирован на этот документ, может быть от 5 до 110 мм: в этом случае используют нелегированную углеродистую сталь. Иногда электросварные прямошовные изделия имеют в сопроводительной документации ссылки на ГОСТ 10707 80: это объясняется тем, что в 1991 году было решено продлить действие данного документа.

Материалы для изготовления труб

Востребованность трубных изделий в разных сферах промышленности позволяет производить их из разнообразного материала. В качестве сырья для их производства выступают:

1. Металлы и их сплавы:

• сталь;
• чугун;
• медь и ее производные, такие как бронза и латунь.

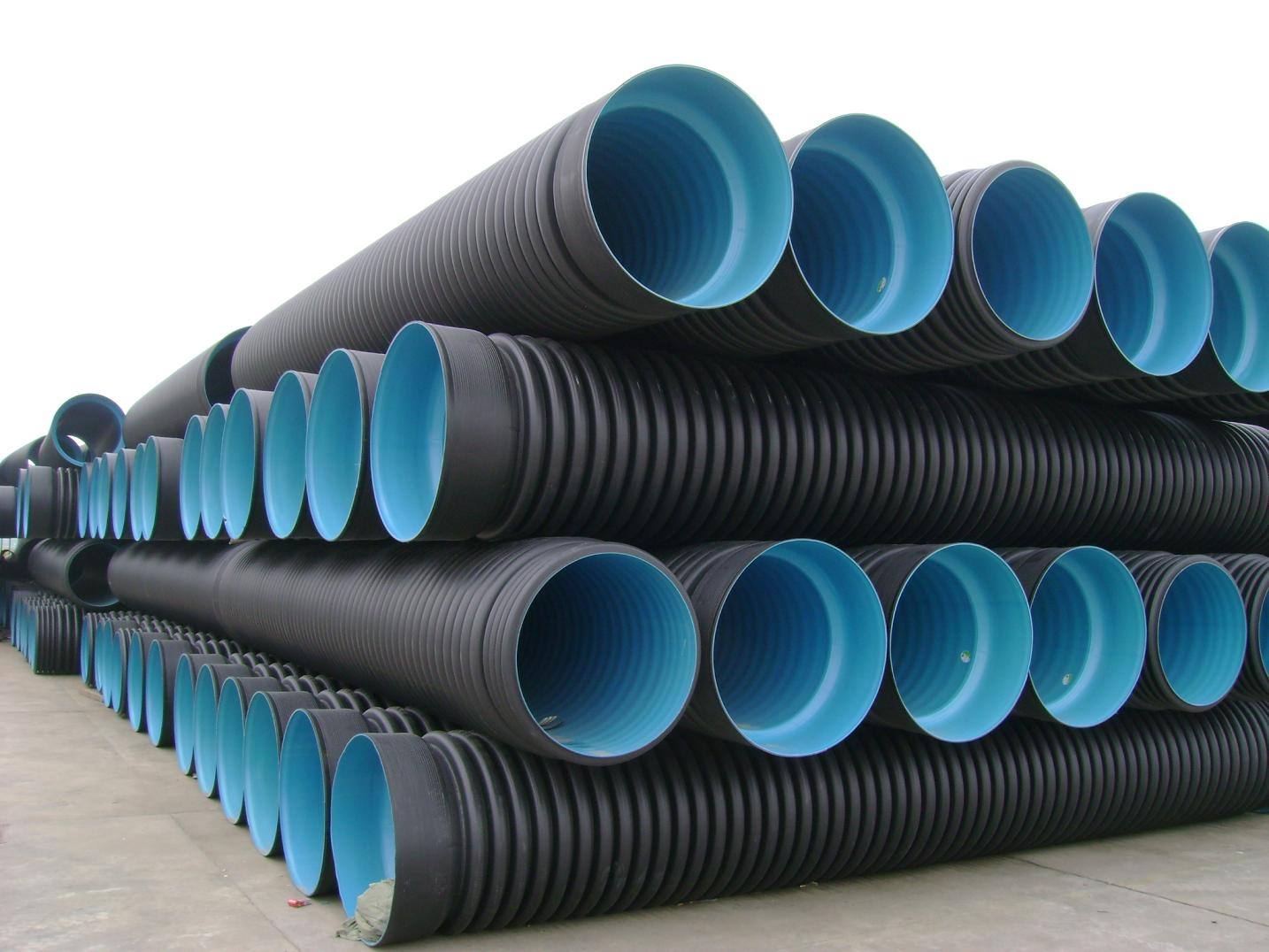

2. Полимерные соединения:

• ПВХ соединения с хлором;
• ПВДФ фтористые соединения;
• полиэтилен;
• сшитый полиэтилен нескольких видов, отличающийся способом сшивания;
• стеклопластик;
• полипропилен;
• полибутеновые соединения.

3. Комбинированные материалы:

• металлополимерные изделия с содержанием алюминия: использование алюминиевого промежуточного несущего слоя между двумя слоями термостойкого полиэтилена, соединенные специальным клеящим составом;
• медные металлополимерные трубы: в качестве рабочего слоя применяют медь, защитный слой изготовлен из полимерного материала. Клеящий состав не используют;
• стальные с внутренним слоем из цемента. Для усиления защитных свойств проводят их гидроизоляцию. Для этих целей можно использовать эмаль;
• металлополимерные имеют металлический каркас и полимерное тело.

4. На основе бетона:

• керамические;
• асбестоцементные применяют в качестве футляра для телефонных линий, расположенных под землей;
• бетонные;
• железобетонные используют для дренажа сточных и ливневых вод.

Требования к готовой продукции

Трубы бесшовные горячедеформированные ГОСТ 8732 регулирует по величине внешнего диаметра, толщине стенок, длине – мерной и немерной, и величине отклонений.

1. Диаметр изделия установлен в диапазоне от 20 до 550 мм.
2. Толщина стенок колеблется от 2 до 75 мм. По соотношению параметра к величине диаметра производится следующая классификация.

2.1.   Особо тонкостенные – соотношение составляет 12,5–40.

2.2.   Толстостенные – 6–12,5 .

2.3.   Особо толстостенные – соотношение меньше 6.

1. Длина изделия может быть немерной – от 4 до 12,5 м, и мерной – то есть стандартизированной и кратной ей. Допустимые отклонения согласно ГОСТ могут быть только положительными, например: до +15 мм при длине отрезка более 6 м.

Области применения бесшовные горячедеформированной трубы

Изделия разделяют на несколько классов исходя их технических характеристик. Цена стальной горячедеформированной трубы заметно зависит от категории.

• 1 класс – весьма широко применяется на участках, где не предъявляются повышенные требования: строительство, газопровод, ирригационные системы, ограждения и так далее.
• 2 класс – используется при сооружении магистральных трубопроводов для подачи нефти, газа, воды, топлива и тому подобного. Стойкость к нагрузкам позволяет применять продукцию для сооружении сложных гидравлических систем.

• 3 класс – ГОСТ трубы стальные бесшовные горячедеформированные этого и следующих классов регламентирует строже. Для их изготовления применяются легированные стали, так как они должны выдерживать высокое внутреннее давление и температуру. Применяются при сооружении трубопроводов печей, котлов отопительных систем, в нефтяном крекинге.
• 4 класс – используются при освоении нефтедобывающих месторождений. В этом случае предъявляются высокие требования к прочности, так как обсада должна выдерживать давление пород. Изделия используются в качестве бурильных, обсадных и вспомогательных элементов.
• 5 класс – является конструкционным материалом и применяется в авто- и вагоностроении, при сооружении мостов, вышек, кранов, перекрытий и так далее.

6 класс – используются в машиностроении для производства поршней, валов, подшипников и других деталей. Высокая прочность и небольшой вес тонкостенных изделий этого класса позволяет снизить общий вес конструкции без потери прочностных характеристик.

Еще одна область использования горячедеформированной трубы обусловлена химической инертностью и антикоррозийной стойкостью – химическая промышленность. Применяются и тонкостенные и толстостенные модификации. Первые, как правило, в лабораториях, вторые – в цеху. Предназначены для транспортировки химических агрессивных веществ – кислот, щелочей, удушливых и ядовитых газов, огне- и взрывоопасных продуктов, и предотвращения их утечки. При изготовлении продукции этого класса применяется коррозийно-стойкая сталь, например, хромоникелевая.

Стальные трубы

Продукция из стали применяется как в промышленности, так и в быту и по способу производства делится на четыре основных вида.

Бесшовные стальные трубы

Отличительная черта этого варианта это то, что выпускаемые металлические изделия не имеют сварных швов. За счет чего, по сравнению с другими видами, эти стальные трубы более устойчивы к воздействию увеличенных нагрузок. Высокая теплопроводность и невосприимчивость к коррозии позволяет изделиям находить широкое применение в отраслях промышленности и в сфере коммуникаций.

В зависимости от соотношения плотности стенок и внешнего диаметра, бесшовные металлические трубы делятся на:

• особотонкостенные;
• тонкостенные;
• толстостенные;
• особотолстостенные.

Изготовление металлических труб происходит на специальных трубопрокатных агрегатах и подразделяется на холоднодеформированное и горячедеформированное. Оба варианта используются для возведения городских коммуникаций, в частности, для обеспечения жилых массивов горячей и холодной водой. В промышленности эти металлические трубы встречаются в качестве трубопроводов, которые обслуживают производственные линии, а также применяются для транспортировки нефти или газа.

Холоднодеформированные трубы производятся методом холодной прокатки и предназначены для сборки на важных участках, где требуется обеспечить надежность конструкции. Увеличенная стойкость к коррозии обеспечивается присутствием в легированной стали примесей меди, никеля и хрома. А если изготовление труб ведется из углеродистой стали, то готовый продукт легко поддается последующей обработке, приобретая нужный облик.

Горячедеформированный метод предусматривает производство труб из раскаленных металлических заготовок на трубопрокатных станках. Готовая продукция выдерживает повышенное внутреннее давление, необходимое для циркуляции углеводорода, при переработке нефти. Кроме того, устойчивость к механическим повреждениям дает возможность применять бесшовные металлические трубы в ветвях водоснабжения.

Электросварные трубы

Производится этот товар из углеродистой или низколегированной стали. Болванкам придают необходимые формы, после чего сваривают. Края могут обрабатываться или оставаться в сыром виде. В зависимости от этого зависит стоимость металлитеских труб, поступающих к покупателям.

Стойкость к коррозии обеспечивают специальные средства, наносимые во время технологической сборки. Способность выдерживать большое давление появляется за счет того, что плоская заготовка скручивается и проворачивается, тем самым места соединений получаются спиралеобразными.

Электросварные металлические трубы применяются в системах отопления, подачи воды и газа, а также используются в качестве магистралей газонефтепроводов.

Профильные трубы

В строительстве, наибольшую популярность получили профильные металлические трубы. Вариант, который является альтернативой полнотелым брусам. Благодаря полой конструкции профильных металлических труб можно снизить вес всего сооружения. Заготовками служат круглые прямошовные болванки, приобретающие в процессе формовки прямоугольную, квадратную или овальную форму. А дальнейшая термическая обработка освобождает готовые металлические трубы от механических напряжений.

Профильные трубы, кроме строительства также применяются в:

• машиностроении;
• производстве мебели;
• наружной рекламе;
• сборке каркасов.

Диапазон сечения лежит в пределах от 10×10 мм до 500×400 мм, а плотность стенок варьируется в пределе от 1 до 22 мм

Водогазопроводные трубы

Прямое назначение этой продукции — транспортировка газа и воды, поэтому здесь особое при внимание уделяется шву. Материалом для изготовления труб служит углеродистая сталь, а выпускаемый продукт является электросварным и различается по двум признакам:

• плотности стенок (обыкновенные, легкие, усиленные);
• наличию защитного слоя (оцинковка), толщина которого не менее 30 мм, что на 3% утяжеляет товар.

Монтаж ведется сварным методом или резьбовым соединением, осуществляемый при помощи комплектующих.

Преимущества и применение бесшовных стальных труб

Говоря о бесшовных металлических трубах, как правило, сразу указывают на высокую стоимость изделий, вызванную сложностью производственного процесса. Тем не менее, резкое повышение качества продукции, по сравнению со сварным трубопрокатом, не только окупает расходы, но и приносит значительные прибыли производителям ввиду высокой востребованности бесшовных труб.

Бесшовные трубы востребованы также в энергетической сфере, тяжелом машиностроении и химической промышленности

Поясняется же столь высокая востребованность, не исчезнувшая с распространением многочисленных разновидностей пластиковых труб:

• исключительной прочностью изделий, обеспечиваемой толщиной стенок;
• уникальным разнообразием сортамента, связанным не только с габаритными параметрами, но и с использованием различных производственных технологий и марок стали.

Бесшовными трубами заинтересованы многие отрасли экономики, которым важна, в первую очередь, особенная прочность продукции. Они применяются:

• в энергетике. По бесшовным трубам осуществляется циркуляция теплоносителя в котле, а перегретый пар отводится к турбине;
• в авиастроении. Этой отрасли требуются преимущественно прочнейшие и легкие особо тонкостенные изделия;
• в химической промышленности. Транспортировка продукции данной отрасли должна гарантированно исключать возможность утечек, что и обеспечивается бесшовными стальными трубами;
• в добыче, переработке и транспортировке газа и нефти. Не для магистральных трубопроводов, где обходятся стальными трубами, а в условиях рабочего давления в сотни атмосфер;
• в пищевой промышленности. Востребованы безопасность и способность к соответствию санитарно-гигиеническим запросам, экологичность;
• в гидравлических системах, где поршням и цилиндрам приходится сталкиваться с давлением в сотни атмосфер;
• в строительстве. Колоссальные фермы, опоры и мачты возводятся с расчетом на многие десятилетия безупречной работы, а быстро собираемые и демонтируемые строительные леса позволяют существенно ускорить работы.

Бесшовными стальными трубами обеспечивается функционирование многих отраслей современной экономики. Несмотря на распространение многочисленных пластиковых изделий, бесшовная стальная продукция отличается высокой востребованностью, и речь о ее вытеснении с рынка в ближайшей перспективе не идет. Более того, прочностные характеристики, усиленные использованием различных добавок, делают бесшовные стальные трубы поистине незаменимыми во многих секторах хозяйственной деятельности, от авиастроения до энергетики.

https://youtube.com/watch?v=bJlMDTRYvBY
