Изготовление монолитной лестницы из бетона самостоятельно

Железобетонная лестница в частном доме: популярные варианты исполнения

Одним из основных элементов в доме является лестница, соединяющая этажи между собой. Ее главные характеристики – надежность, безопасность и удобство в эксплуатации. Исходя из размеров помещения, лестницы бывают различных форм.

Виды лестниц на второй этаж:

1. Прямая лестница. Такую одномаршевую лестницу можно соорудить в небольшом и не очень высоком помещении.
2. Г-образная лестница соединяет собой два этажа. Хорошо подходит для просторных квадратных холлов, размещается почти вплотную к двум смежным стенам под углом в 90 градусов. Между лестницами может находиться небольшая площадка или поворотные ступеньки.
3. П-образная маршевая лестница используется в основном в гостиницах или очень больших загородных коттеджах. Лестничные пролеты находятся под углом 180 градусов и соединяются между собой площадкой.
4. Изогнутая винтовая лестница занимает немного места. Это идеальное решение для небольших помещений, поскольку занимаемая площадь лестницы примерно 1,5 кв.м. Лестница, в которой ступени размещаются по спирали, очень красивы и украшают любой интерьер. Однако эти лестницы считаются менее безопасными и немного неудобными.

Виды и устройство бетонных лестниц – выбираем конструкцию

Виды бетонных лестниц можно условно разделить по способу изготовления:

• монолитные;
• сборные (из готовых элементов).

По типу конструкции:

• маршевые;
• винтовые.

По месту установки:

• внутренние;
• наружные.

Прежде чем начать монтаж конструкции, необходимо заранее определиться, какое именно устройство бетонной лестницы лучше всего подойдет для конкретного помещения.

Монолитные лестницы из бетона

Монолитные лестницы из бетона получили свое название из-за того, что изготавливаются путем залития цемента в подготовленную опалубку таким образом, что на выходе мы получаем литой каркас. Установка изделия происходит в том месте, где оно будет эксплуатироваться.

Готовые бетонные лестницы

Наружные лестницы можно изготовить из уже готовых железобетонных маршей. Главное, чтобы рельеф местности позволял установить изделие с необходимым уклоном.

Монтаж производится из готовых элементов, выполненных в форме прямоугольных, угловых или треугольных ступеней.

Детали лучше всего укладывать на слежавшийся грунт, который уплотнен крупным щебнем. Для этого необходимо при помощи лопаты вырезать проступи и подступенки, соответствующие размеру плит. Уплотнить основание первой ступени можно при помощи насыпей: 5 см песка, затем 5 см щебня. Основой для бетонной плиты должен выступать качественный цементный раствор, толщиной 2-3 сантиметра.

Бетонная винтовая лестница

Наибольшей популярностью в наши дни, благодаря своему удобству и компактности, пользуются винтовые лестницы из бетона. Они особенно актуальны в случаях, когда проектируется небольшой частным дом, где необходимо тщательно продумывать каждую деталь, чтобы сэкономить жилое пространство.

Благодаря необычному дизайну, винтовые бетонные лестницы отлично впишутся практически в любой интерьер. И не требуют установки специальной центральной колонны.

Чаще всего их устанавливают в помещениях, где дизайн предусматривает наличие солидных монолитных конструкций, которые сочетают в себе не только надежность, но и эффектный внешний вид.

Перила для бетонной лестницыОбычно выполняются из стали или массива дерева. Ценители элегантности и стиля иногда  выбирают металлические ограждения с элементами из высокопрочного стекла.

Бетонная маршевая лестница

В свою очередь, бетонная маршевая лестница также имеет ряд неоспоримых преимуществ. Она имеет прекрасный обзор и более легкая в вопросе изготовления. Непременно устанавливается в домах, где живут пожилые люди или дети, потому как она, безусловно, более безопасная. Единственным минусом является то, что подобное изделие занимает гораздо больше места.

Наружные бетонные лестницы

В процессе создания наружной бетонной лестницы можно использовать типовые модели или же создать собственную, индивидуальную форму

В любом случае необходимо уделять особое внимание качеству материала, ведь уличные изделия подвергаются максимальным нагрузкам. Поэтому, делая приблизительный расчет, добавьте определенную «резервную» сумму, которая может потребоваться на более качественный раствор

Как застеклить крыльцо самостоятельно

Самый распространенный вариант – это закрытое крыльцо. Большой популярностью в этом случае пользуется бетонный и каменный фундамент вместе с козырьком и лестницей, при этом обязательно прикрепленный на сваи.

При помощи уголков, которые должны совпадать с высотой свай в козырьке, формируется каркас. Их хорошо приваривают к сваям, а затем вставляют двойные рамы из дерева со стеклом.

Если пустота между сваями оказалась больше одного метра, то разбейте их псевдосваями. Чтобы это сделать, вверху и внизу к концу свай приваривают уголок приступком вовнутрь, а затем между ними – двойной угол, который сформирует псевдосвай. Аналогично нужно разделить высоту, которая формирует горизонтальную балку из нескольких сдвоенных уголков. Благодаря этому значительно снизится нагрузка на стекло, а сама конструкция будет смотреться легкой и красивой.

Разновидности лестниц из бетона

Выбирая подходящую конструкцию, нужно учитывать где и для чего её ставят. Существуют три наиболее распространённых варианта, каждый из которых имеет свои особенности.

Одномаршевая

Эта схема наиболее простая и требует наименьшего количества затрат при изготовлении. Этот вариант часто применяют, когда она с боков ограничена стенами. Это делает её более прочной и долговечной. Таким образом может быть сделана бетонная лестница своими руками на второй этаж.

С пролетами

Иногда одного пролёта для подъёма на даче или в доме недостаточно. Тогда делают лестницу, состоящую из нескольких, соединённых между собой площадками. Таким образом можно обеспечить подъём даже на значительную высоту. Обычно такие конструкции в качестве опоры имеют одну стену.

Винтовая

Такой вариант является наиболее сложным. В этом случае ступеньки расположены так, что они составляют собой спираль, по которой поднимаются или спускаются люди.

Как сделать бетонную монолитную лестницу своими руками

Строительство бетонной лестницы – это процесс, состоящий из нескольких этапов.

Подготовительные работы

Первым этапом является разработка проекта, а проект начинается с разработки технического задания. В ТЗ обозначается цель работы, формулируются задачи, которые нужно решить, озвучиваются основные характеристики будущего изделия, формализуются отношения заказчика и исполнителя работ, указываются сроки. В проекте разрабатываются чертежи общего вида будущего изделия с основными размерами, чертежи всех деталей со всеми размерами, указываются материалы для изготовления. В составе проекта должен быть разработан чертёж арматурного каркаса, который зальётся раствором.

К подготовительным работам относится приобретение всех необходимых материалов и завоз их на строительную площадку.

Сборка опалубки

Собственно, работы начинаются с изготовления опалубки. Её нужно делать из аккуратно отструганных досок, и гладкой стороной устанавливать их внутрь. Это нужно для того, чтобы бетонная отливка тоже имела приличный вид.

ФОТО: skr.shУстановка опалубки

Армирование

Внутри пространства, образованного опалубкой, монтируется арматурный каркас. Его можно сплести из проволоки, связать или сварить арматурные прутья. Армирование лестничного марша – особая операция. Для неё берут рифлёные прутья диаметром не менее 12 мм и связывают их проволокой в виде сетки с ячейками примерно 20 х 30 см. Сетка укладывается в 2–4 слоя.

Установка перегородок и подступёнков

В арматурном каркасе монтируют подступёнки. Их прикрепляют к стенкам опалубки. После заливки бетона они так и останутся в монолите.

Замес бетона своими руками

Лестница должна быть прочной, а этот показатель во многом зависит от марки применяемого цемента. При обозначении марки цифры, стоящие после буквы М, означают способность выдерживать нагрузку на 1 куб. см. А значит, прочность бетона определяется маркой цемента.

В смесь, кроме цемента, идут песок и щебень. Самым лучшим считается промытый речной песок.

Доломитовый, известняковый щебень применяется при создании небольших лёгких конструкций, к качеству которых не предъявляется повышенных требований. Для отливки лестницы нужно брать гравийный или гранитный материал – он более прочен. Этот щебень способен выдерживать самые низкие температуры. С цементом марки М500 на одну часть цемента потребуется 2 части песка и 3 части щебня. Формула смеси 1 : 2 : 3.

Заливка лестницы

Заливать бетон в опалубку нужно за один раз. Заливку следует начинать с нижних ступеней лестницы и в процессе периодически выгонять из раствора воздух с помощью погружного виброинструмента. При необходимости иногда приходится раствор доливать, а поверхность разравнивать.

Снятие опалубки

Снимать опалубку с залитого изделия можно только тогда, когда бетон полностью застынет и наберёт необходимую жёсткость. Этот процесс происходит в течение 2–3 недель, поэтому лучше не спешить и подождать. После снятия опалубки поверхность бетона следует обработать шлифовальной машинкой.

Финишная отделка

Финишная отделка заключается в покрытии бетонных стенок деревянными планками, керамической плиткой, металлическими узорами. Главное, чтобы украшение лестницы соответствовало общему художественному стилю помещения и дома в целом.

Расчет конструкции одномаршевой лестницы из бетона

Угол наклона марша и габариты ступеней следует определять в каждом конкретном случае в зависимости от размеров помещения. Стандартные, часто применяемые углы наклона: 25, 35 и 45 градусов. Самым предпочтительным вариантом является угол наклона марша – 45 градусов. В этом случае лестница в доме из бетона не только безопасна и удобна для подъема, но и оптимальна по затратам строительных материалов.

Определив высоту и угол наклона марша, определяют высоту и ширину ступеней. Оптимальный вариант: высота подступенка 160-200 мм, ширина проступи 270-300 мм. Ширина марша также принимается индивидуально в каждом конкретном случае.

Если лестница расположены между двух стен, ширина конструкции принимается расстоянию между стенами. Если марш с одной стороны примыкает к стене, а другая сторона «висит» в воздухе, минимальная ширина сооружения составляет 800-900 миллиметров.

Весьма желательно создать чертеж или эскиз будущей лестницы, для правильного расчета и монтажа деталей опалубки.

Установка основной опалубки

Как же сделать качественную опалубку для лестницы? Для правильной установки опалубки с целью последующей заливки монолитной лестницы из бетона следует пошагового выполнять все рекомендации, указанные в инструкции. Если лестница одной стороной будет опираться на стену, то можно перед началом установки опалубки наметить на опорной стене параметры будущей конструкции. При проектировании нескольких маршей стоит сделать в стене штробу (углубление) примерно 10 см, на которую потом будет опираться переходная площадка. От правильной установки опалубки зависит надежность и внешний вид будущего строения.

На первом этапе перпендикулярно полу устанавливают доску высотой, равной высоте одной ступеньки и планируемой стяжки пола. На нее опирается ровная сплошная влагостойкая фанера длиной, равной длине одного марша, которая станет основанием для бетонной плиты. Установка фанеры под нужным углом выполняется при помощи брусьев или специальных телескопических стоек. Брусья с параметрами 100×100 мм вполне выдержат вес будущей конструкции. А для укрепления опалубки можно воспользоваться металлическими уголками.

Боковые части опалубки для лестницы монтируются к фанере саморезами, при этом все деревянные элементы должны плотно прилегать друг к другу, чтобы раствор для заливки не попал в имеющиеся щели.

Отделка бетонной лестницы в частном доме: популярные виды обшивок

Раствор бетона высох и лестница уже готова к использованию, но такой ее внешний вид считается незавершенным, поэтому нуждается в отделке. В отличие от уличных бетонных лестниц, которые имеют право на существование и без какого-либо декора, каждому хозяину хочется, чтобы внутренние лестницы были шикарные.

На сегодняшний день популярна такая обшивка бетонных ступеней:

1. Дерево;
2. Мраморная плитка;
3. Ламинат;
4. Керамогранит;
5. Ковролин.

Важно при облицовке лестничного марша учитывать отделку полов на этажах. Плитка не сочетается с деревом, как и ламинат с ковролином. При отделке ступеней нужно учитывать изготовление лестничных ограждений

Современный рынок стройматериалов предоставляет немаленький выбор перил для лестниц из бетона. Изготовленные из кованого железа или дерева, стекла или алюминия, они внесут нотку индивидуальности и разнообразят скучный вид лестницы

При отделке ступеней нужно учитывать изготовление лестничных ограждений. Современный рынок стройматериалов предоставляет немаленький выбор перил для лестниц из бетона. Изготовленные из кованого железа или дерева, стекла или алюминия, они внесут нотку индивидуальности и разнообразят скучный вид лестницы.

Армирование монолитной лестницы из бетона

Материал сам по себе прочный, хорошо противостоит сжатию, но боится изгибов и растяжений. Он выдерживает нагрузку до какой-то степени, дальше начинает разрушаться. Чтобы предотвратить нежелательные последствия, бетон усиливают арматурой.

Она образует каркас, который обеспечивает прочностные характеристики конструкции:

• предотвращает появление трещин;
• создает безопасные условия эксплуатации;
• обеспечивает долговечность изделия;
• позволяет создавать элементы конструкции, монтировать по отдельности, перевозить.

С помощью арматуры в опалубке также создают нестандартные конфигурации сооружений.

Виды монолитных лестниц

Монолитные лестницы подразделяются по типу конструкций и форме. Различают следующие варианты бетонных лестниц:

• винтовая;
• прямая маршевая;
• поворотная.

При изготовлении бетонных лестниц самой простой конструкцией является прямая лестница, но она не всегда удобна для использования. В случае расположения лестницы в маленьком помещении для экономии места часто используют либо многомаршевую лестницу с забежными ступенями или поворотной площадкой, либо винтовую.

При проектировании, а впоследствии при строительстве необходимо предусмотреть выпуски арматуры в местах соприкосновения с лестницей. Это необходимо для того, чтобы связать металлоконструкцию лестницы с элементами дома, для большей жесткости.

Монолитные лестницы самые универсальные, они устойчивы к воздействию влаги и температурным перепадам, поэтому могут быть использованы не только как межэтажные . Из монолита строятся, например, лестница в подвал или входная лестница в дом.

Прямая одномаршевая лестница

Данный вид лестниц очень распространен. Одномаршевую лестницу строят в домах с невысокими потолками, поворотные лестницы чаще строят в домах с высокими потолками.

Исходя из расчета, что комфортная длина пролета не более 15 ступеней, получаем что в помещениях с высокими потолками правильнее использовать лестницы с забежными ступенями или поворотными площадками. Использование в таком случае прямой лестницы приведет к увеличению числа ступеней и дискомфорту при ее использовании.

Преимущества прямой лестницы:

Винтовая лестница

Такая лестница из железобетона красиво впишется в интерьер любого дома.

Преимущества:

• размещение лестницы на площади в 1,5 м2, это огромный плюс, особенно в небольших домах;
• необычная, изящная форма лестницы станет украшением любого интерьера.

Винтовые заливные лестницы также обладают рядом сложностей при монтаже:

• непростой монтаж, вне зависимости от выбранного типа конструкции необходимо изготовление щитов специальной формы для опалубки;
• сложность в передвижении по лестнице ввиду разной ширины ступени на всей длине;
• трудности подъема и спуска объемных предметов, проблема решается при увеличении диаметра лестницы.

Поворотная лестница

Применяются в различных случаях — в домах с высокими потолками, для сохранения оптимального угла подъема и длины марша, также широко используются в строительстве многоквартирных домов. Выделим два часто встречающихся варианта:

• с поворотом на 90 градусов (Г-образная);
• с поворотом на 180 градусов (П-образная).

В качестве поворота используют забежные ступени или поворотную площадку. Лестница с забежными ступенями по своей конструктивной особенности занимает меньшую площадь, по сравнению с поворотной площадкой.

Уход за конструкцией после монтажа

В таком состоянии полуготовая лестница должна простоять семь дней. После чего можно снимать опалубку.

Увлажнение

Если температура воздуха в помещении достаточно высокая (к примеру, заливка производится летом), тогда рекомендуется бетонную конструкцию поливать периодически водой. В некоторых случаях ее даже покрывают мешковиной или полиэтиленовой пленкой.

Все дело в том, что влага внутри бетонного раствора играет очень важную роль. Именно она создает в процессе испарения необходимую прочность самого бетона. Но испаряться она должна медленно.

Шлифовка

После снятия опалубки надо провести шлифовку поверхностей, используя шлифмашинку. Но с этой операцией спешить не стоит. Для тестирования попробуйте прошлифовать небольшой участок, скрытый от глаз. Если щебень в процессе шлифования вывернется, то это говорит о том, что бетон еще хорошо не просох. То есть не набрал необходимую твердость и прочность.

А вот нагружать лестничный марш можно только через 28 дней. Именно после этого срока бетонная смесь наберет свою марочную прочность.

Армирование лестницы – гарантия надежности

Армирование должно производиться ещё на этапе возведения стен и межэтажного перекрытия. Это в первую очередь позволяет добиться перевязки здания, с лестничным пролётом делая последний более надёжным и прочным. Поэтому данный момент также должен быть учтён при проектировании строения.

Для возведения лестничных бетонных маршей важно использовать усиленную арматуру, которую соединяют с помощью сварочного аппарата. Если сравнивать фундамент и бетонную лестницу, то последняя должна иметь более мощный металлический каркас с минимальным количеством соединений, выполненных, посредством ручной вязки

Хотя это повлияет на стоимость конструкции, причём в большую сторону.

Сборка опалубки

После выполнения расчетов нужно самостоятельно соорудить опалубку. Для строительства потребуются следующие материалы:

• влагостойкая фанера толщиной 1,2-1,8 см, обрезная доска толщиной от 3 см для дна опалубки, отбортовки и подступенков;
• листы влагостойкой фанеры (по 0,6-0,9 см) для изготовления криволинейных зон;
• опорные брусья 10х10 см или доски шириной 15-17 см толщиной 5 см для подпорок;
• брусья 10х10 см для монтажа досок или фанерных листов;
• металлические уголки;
• крепления (саморезы для древесины) 3,5 мм;
• бетон, гладилка для выравнивания раствора, терка, устройство для заглаживания краев бетонных конструкций.

Чтобы бетонная поверхность после застывания осталась гладкой, нужно провести шлифовку соприкасающихся с раствором деревянных деталей опалубки. При использовании гладкой фанеры не требуется выравнивающих процедур.

1 – брус для крепления элементов опалубки; 2 – стягивающий брус; 3 – опалубка забежной ступени; 4 – торцевая опалубка.

Опалубку нужно собрать с выполнением следующих действий:

• выставляется нижняя часть из крупных досок и фанерных листов. Они плотно скрепляются между собой брусьями с внешней стороны. Дно конструкции подпирается брусьями или досками, при этом шаг подпорок должен соответствовать шагу ступенек. Фиксируют детали саморезами, которые удобно выкручивать в процессе демонтажа;
• по бокам ставят отбортовку из обрезной доски или фанеры, усиливая ее снаружи досками;
• монтируют брусья подступенков к отбортовке или стенке металлическими углами;
• стыки в деталях заделываются раствором из цемента и песка или выравниваются рубанком, шлифовальным аппаратом.

Схема расположения элементов опалубки Чем толще будут брусья, тем выше конструктивная прочность. Вес конструкции из железобетона будет большим, что нужно учитывать в процессе строительства. Придать дополнительную жесткость можно поперечными брусками.

Требования к бетонным лестницам

Бетонные лестничные марши универсальны, надёжды, прочны, дёшевы. Но для этого их нужно изготавливать в соответствии с нормативами Госстандарта, для чего применяются тяжёлые бетонные смеси, а при заливке закладывается арматура из проволоки или стальных стержней.

Нормативы, которые необходимо выполнять при проектировании и строительстве бетонных лестниц, изложены в ГОСТ 9818—2015 «Марши и площадки лестниц железобетонные. Общие технические условия». Этот стандарт регламентирует типы, основные параметры маршей и площадок, общие технические требования к ним, общие правила их приёмки, методы контроля испытаний, маркировку, правила транспортирования и хранения. Выполнение требований стандарта обеспечивает экономичность и технологичность при создании лестницы и, главное, безопасность при её эксплуатации.

ФОТО: stroyday.ruБетонная лестница

Способы отделки бетонной лестницы

Монолитная конструкция в «голом» виде выглядит незаконченной, и поэтому впишется далеко не в каждый дизайн помещения.

Отделка бетонной лестницы деревом Традиционное решение, которое сделает комнату теплее и уютнее, и к тому же визуально облегчат массивную конструкцию.

Самые бюджетные варианты

Покраска бетонной лестницы

Наиболее экономичным способом украшения станет обычная покраска бетонной лестницы. В зависимости от предпочтений хозяев дома, это может быть выполнено в одном или нескольких цветах.

Проблема такого решения – быстрый износ покрытия. Краска останется незащищенной от истирания, и придется периодически «освежать» поверхность.

Этап сборки

Сначала устанавливается опорный столб и подступенок. Все закрепляется при помощи саморезов, дополните при необходимости уголками.

На стене размечаете будущее положение косоуров. Далее рисунок со стены наносится на кальку, а после на косоур. Далее делаете выемки под ступеньки.

Косоур закрепляется к стене саморезами. Далее ступеньки и подступок. Открытая часть ступеней необходимо закрывать тетивой.

Далее устанавливаются перила, балясины и разнообразные элементы декора.

Если хотите под лестницей можете оборудовать комнату и ждать прилета совы из Хогвартса, а если серьезно то обычно туда монтируют ящик, что позволяет отлично экономить пространство. Также часто делают под лестницей гардеробную.

Сделать самому деревянную лестницу не трудно, необходимо лишь соблюдать инструкции и делать все по чертежам. Тогда успех в вашей работе гарантирован.

Этапы строительства

В общем случае, работа по возведению бетонной лестницы состоит из следующих основных этапов:

• Определение типа лестницы: одномаршевая, двух маршевая, винтовая.
• Расчет конструкции: количество и габариты ступеней, ширина и длина конструкции.
• Изготовление и сборка опалубки.
• Монтаж арматурного пояса.
• Заливка бетона.
• Демонтаж опалубки.
• Отделка лестницы из бетона деревом, художественной ковкой, керамической плиткой, мозаикой или другими доступными материалами.

Двух маршевая и винтовая лестница из бетона – это достаточно сложный в реализации своими руками проект. Пролеты двух маршевых лестниц возводятся под углом в 90 градусов, с промежуточной площадкой, забежными ступенями и другими особенностями.

Винтовая лестница требует сложного специального расчета спиральной линии и последующего изготовления и правильного монтажа криволинейной опалубки. Поэтому строительство лестниц этих типов лучше доверять опытным строителям-профессионалам. В рамках этой статьи будет рассмотрен вариант – одномаршевая лестницы из бетона на второй этаж, которую можно изготовить своими руками не имея опыта и специального образования.

Проведение установки

Для того чтобы осуществить армирование монолитной лестницы, потребуются следующие материалы:

Схема армирования бетонной лестницы.

1. Строительная арматура, диаметр которой зависит от параметров сооружаемой конструкции.
2. Отожженная вязальная проволока (или электротехнические пластиковые хомуты).
3. Пластиковые фиксаторы.
4. Сетка с диаметром 4 мм для армирования ступеней.

Также необходимо подготовить следующие строительные инструменты:

1. Сварочный аппарат.
2. Электрический шуруповерт.
3. Крючок для шуруповерта.

Когда материалы и инструменты подготовлены, можно приступать к возведению каркаса бетонной лестницы.

Изначально на основании приведенной таблицы рекомендуется составить схему армирования, в которой будут соблюдаться необходимые расстояния между прутками арматуры и учитываться особенности конструкции. Стержни каркаса должны укладываться на основание в соответствии со схемой, составляя сетку с установленными размерами ячеек.

Для того чтобы арматура сохраняла правильное положение, все стержни должны быть надежно скреплены между собой. Этого можно достичь двумя способами – сваркой (при наличии сварочного аппарата) или вязкой.

Виды лестничных конструкций

Лестницы классифицируются по конструктивным особенностям. Распространены два вида:

• Маршевая лестница, представляющая собой последовательный набор ступенек, один конец которой находится на первом этаже, второй – на следующем. Ее площадь зависит от угла наклона, причем, чем круче подъем-спуск, тем выше каждая ступенька. Сложные конструкции имеют несколько маршей, разделенных площадками. Обычно, марши направляются под углом 180° друг к другу, что экономит пространство.
• Винтовая лестница конструктивно сложный архитектурный элемент. У нее каждая ступень находится под углом к предыдущей, позволяя создавать сложные сооружения, надежные и безопасные, экономя полезное пространство внутри дома или занимая минимум места на приусадебном участке. Ее изготовление требует определенных навыков и специальных опалубок.

Существует вариант, включающий в себя оба основных конструктивных элементов, называющийся забежная поворотная лестница. Она изготовлена в виде маршей с плавными поворотами ступеней. Это позволяет поворачивать лестничную конструкцию на любой угол — 45°, 90° или в обратную сторону.

Возведение лестницы из бетона на второй этаж частного дома

При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.

Расчет одномаршевой бетонной лестницы

Расчет угла наклона бетонной лестницы

Изначально нужно осуществить ряд подготовительных работ:

• выбор конструкции;
• теоретический расчет прочности пролета;
• определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.

Далее приступают к разработке конструкторской документации исходя из следующих правил:

• Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
• Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
• Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
• Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.

Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.

Изготовление опалубки

Опалубка для межэтажной лестницы

Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:

• водостойкую фанеру толщиной не менее 12 мм;
• обрезные строганые доски толщиной 25-30 мм;
• брус сечением 100х100 мм;
• стальные уголки и саморезы для дерева;
• сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.

Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.

Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.

При возведении уличной (входной) лестницы необходимо обустроить фундамент, глубина которого должна соответствовать глубине основания дома.

Опалубка для криволинейной лестницы

Опалубку железобетонной лестницы своими руками собирают в следующем порядке:

1. Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
2. Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
3. К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
4. Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
5. Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.

Установленная опалубка во время заливки бетона должна быть неподвижной.

Заливка бетоном

Заливка бетоном опалубки

При заливке бетона в опалубку необходимо соблюдать следующие требования:

• заливать бетон начинают с нижних ступенек;
• заполнение опалубки бетоном осуществляется безостановочно;
• в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
• поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
• лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.

Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:

• цемент М400 – 1 кг;
• промытый и просеянный речной песок – 2,8 кг;
• гранитный щебень (фракции 10-20 мм) – 4,4 кг;
• пластификатор (жидкое мыло) – 10 мл;
• вода – 0,7 л.

Демонтаж опалубки

Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного

Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней

Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

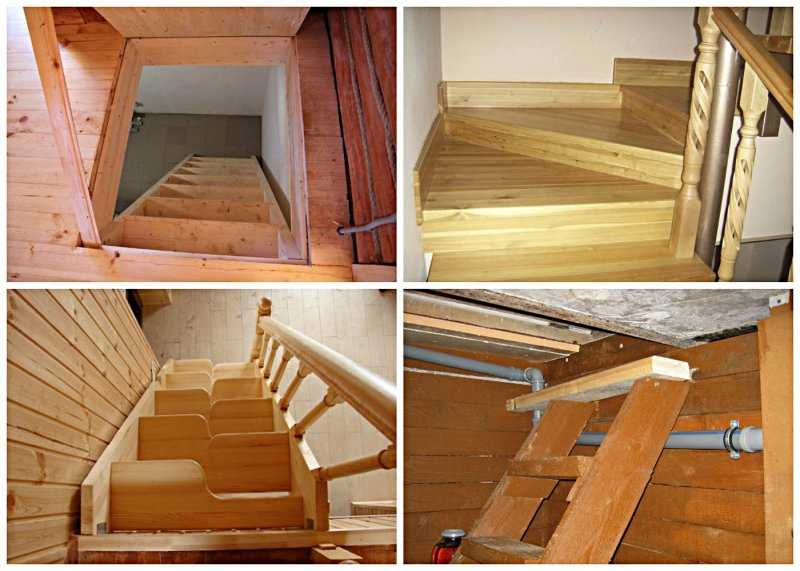

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа

В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясинСами балясины и перилаВид сверху

Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая
