Как самому сделать бетононасос?

Варианты базирования агрегатов

Стационарные насосы

Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.

Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.

Стационарный смеситель и бетонопровод

Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом. Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

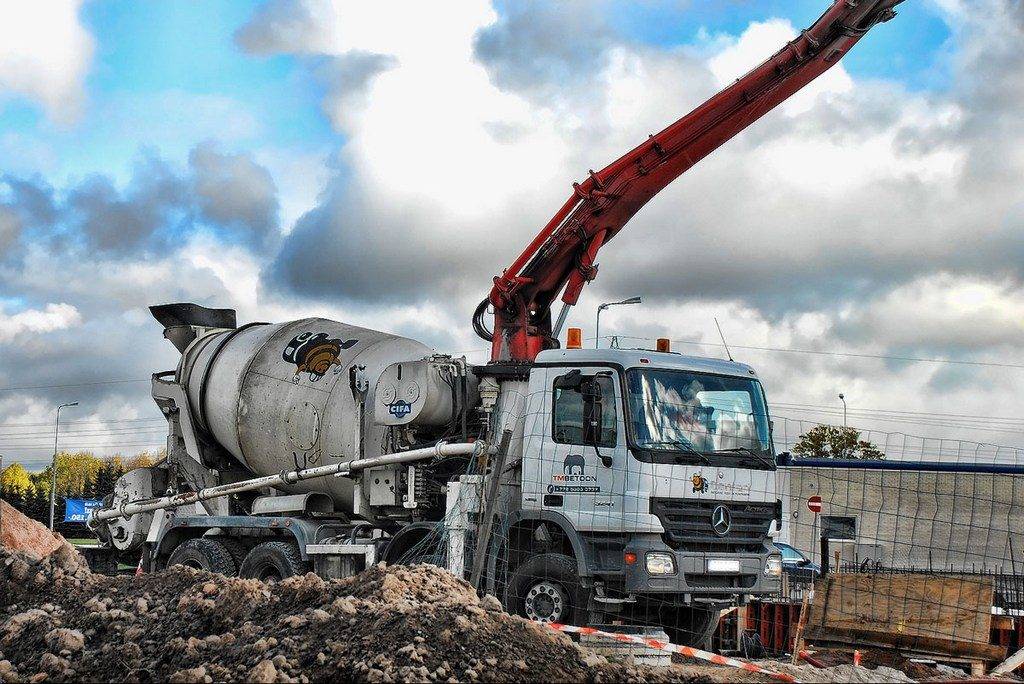

Насосы на автомобильной базе

Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:

• стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
• небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;

Насосы на автомобильной базе

• в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
• благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.

Преимущества и недостатки изгороди

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух — практичное и удобное устройство.

Его основные преимущества:

Недостатки устройства:

• Необходимость базовых знаний основ электрики при самостоятельной сборке.
• Большой расход энергии.
• Быстрый износ аккумулятора.

Стационарный

Такие агрегаты и устанавливаются на шасси и имеют вид прицепа с насосной установкой. Поэтому по строительной площадке оборудование можно перемещать, но самостоятельно оно не способно передвигаться. Для транспортировки стационарного бетононасоса до строительной площадки используются специальные платформы грузового типа.

Полезно! Техника этого типа работает как на дизеле, так и от сети.

Если говорить о плюсах таких бетононасосов, то стоит выделить:

• Относительно невысокую стоимость аренды. Автомобильный тип оборудования обойдется дороже.
• Наличие магистрали.
• Возможность перекачивать большие объемы бетонной смеси.
• Наличие опции вертикальной и горизонтальной подачи.

Такой тип бетононасосов часто используется при возведении зданий с большим количеством этажей или просто довольно высоких объектов. Однако такие прицепы не отличаются хорошей маневренностью. Также в обязательном порядке для работы используется манипулятор.

Изготовление насоса для бетона

Кратко опишем один из вариантов того, как своими руками создать бетононасос – но стоит помнить, что нюансы могут отличаться в зависимости от выбранной конструкции:

Сначала нужно подобрать или сделать цилиндр и поршень. Поршневой ход необходим от полуметра, диаметр цилиндра – около 400 мм. Их параметры должны быть подобраны точно, ведь в случае несовпадения износ будет выше. В продлении срока службы поможет также подгонка этих деталей.

Что до выбора привода, то варианта два. Электромеханический дешевле, а изготовить устройство с ним проще. Гидравлический дороже и сложнее, зато мощность насоса будет выше, а работа более плавной.

Когда детали будут подобраны, нужно изготовить каркас – сварить его из металлических профилей, после чего прикрепить элементы – цилиндр, поршень, клапаны. Впускной клапан устанавливается так, чтобы открывался при обратном ходе, когда другой остаётся закрытым. После этого нужно подсоединить двигатель, к валу прикрепить редуктор и смонтировать преобразователь возвратно-поступательной работы.

Материалы и подготовка основных деталей

Понадобится масштабированный чертеж, а также схема движения рабочих деталей. Последняя поможет определить требуемую длину штока, размер кривошипа и поршневой ход (его обычно принимают равным 60-90 см). После этого нужно приобрести или сделать самостоятельно все элементы механизма:

1. Для гидравлического стакана потребуется толстостенная труба диаметром 350-400 мм.

2. Обратные клапаны и головку поршня лучше сделать из легированной стали, стойкой к щелочной среде.

3. В качестве привода берут асинхронный двигатель и понижающий редуктор – для вязкого бетона скорость вращения роторного вала слишком велика.

Характеристики бетононасоса должны соответствовать условиям транспортировки: высоте подачи и длине трубопровода, к которому подключен агрегат. В зависимости от мощности двигателя и передаточного отношения редуктора, а также полезного объема гидравлической камеры, можно получить производительность до 100-150 м 3 /ч с перекачкой раствора на расстояние до 40 м.

На шиберах следует остановиться особо, поскольку подходящих вариантов здесь несколько:

Дополнительно понадобится лист нержавейки или обычного железа толщиной до 6 мм, а также металлический профиль (уголок, швеллер) для корпуса. Если бетононасос будет перевозиться с места на место, его устанавливают на колесную базу.

Применение в строительстве

Бетононасос нужен для подачи смеси к месту ее использования, и также для выполнения работ в труднодоступных местах. Агрегат существенно ускоряет процесс работы, поэтому эксплуатируется везде, где используется бетон: строительство жилых и промышленных зданий, частных и многоэтажных домов, мостов, тоннелей и т.д.

Производимость бетононасоса может составлять 20-150 м3/час. Работа с устройством простая: бетон из емкости поступает на место, автоматически перекачиваясь в нужном режиме. Оборудование можно эксплуатировать круглый год – для этого есть система подогрева солярки, может быть обеспечена теплоизоляция.

Обслуживание бетононасосов простое: достаточно после каждого приготовления смеси использовать промывочный насос с водяным пистолетом. Работать агрегат может круглосуточно.

Как изготовить бетононасос – технология производства

В процессе работ потребуются вспомогательные инструменты, желательной мерой является теплоизоляция. Героторный насос своими руками изготавливается по единой схеме. Основные моменты сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства есть смысл приобрести собственную установку. Для небольших и средних объёмов работ выгодно заказать аренду автобетононасоса. Самодельный бетононасос – это относительно сложный и дорогой процесс.
• Создание чертежа. Схема бетононасоса несложная, её составление потребует наличие минимальных навыков проектирования или воспользоваться существующими схемами. Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
• Подбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом мощности. Максимальный диаметр цилиндра составляет 400 мм, лучше выбирать меньшие модели. Оценка хода поршня – от 50 см. Если не происходит совпадение параметров, увеличивается число рабочих циклов, как следствие – быстрый износ.
• Подгонка поршня, цилиндров. Чтобы насос служил долго, следует выполнить высокоточную подгонку и устранение шероховатости.
• Подбор типа узла. Снизить сложность и стоимость изготовления аппарата поможет электромеханический насос. Гидравлический вариант может приготовляться вручную, но это приведёт к повышению расходов и усложнению процесса.
• Установка редуктора. Механизм должен включать передаточное число для снижения и преобразования вращательных движений в поступательные.
• Монтаж шкворня. Элемент подключают к механизму. Для приготовления сварной рамы используется металлический уголок. В систему вводятся обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора насоса остаётся проверить работоспособность установки. Запрещён запуск аппарата без бетона или специализированной пусковой смеси (вручную изготавливается из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Применение бетононасосов в строительстве

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

• разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
• перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Принцип работы

Для определения принципов работы бетононасоса нужно понять его устройство. Оборудование имеет мешалку, колеса, систему смазки, выходную часть, опоры, загрузочный бункер. Также оборудование состоит из охладительной системы, шиберного затвора, бака под масло, системы смазки. Бетононасос имеет ящик для инструментов, манометр, клапан качающий, гидравлическую систему, фильтр под масло, кожух, электрощиток, шасси, прицепное устройство. Бетоноотводное устройство состоит из:

• Бетоноотводного колена;
• Промывочного устройства;
• Бетоноотводной трубы;
• Бетоноотводного замка с резиновым уплотнителем.

Основным агрегатом строительной техники является двигатель различной мощности, который может быть электрическим или дизельным. Работа системы перекачивания обеспечивается по открытому контуру, который подлежит регулировке.

Благодаря универсальному устройству бетононасоса предоставляется возможность бесступенчатой гидравличенской настройки. Количество подачи топлива можно регулировать. Установка состоит из водяного насоса и двух гидравлических цилиндров. Последние из них соединяют поршни, что приводит к возвратно-поступательным движениям. Этот процесс заключается в том, что поршни двигаются в разные стороны.

Поступление бетонной смеси из выходных отверстий осуществляется в загрузочный сектор. Она перекачивается двумя цилиндрами, которые двигаются в разные стороны. Всасывание и нагнетание смеси обеспечивается благодаря соединению транспортных и гидравлических цилиндров.

Стационарный

Такие агрегаты и устанавливаются на шасси и имеют вид прицепа с насосной установкой. Поэтому по строительной площадке оборудование можно перемещать, но самостоятельно оно не способно передвигаться. Для транспортировки стационарного бетононасоса до строительной площадки используются специальные платформы грузового типа.

Полезно! Техника этого типа работает как на дизеле, так и от сети.

Если говорить о плюсах таких бетононасосов, то стоит выделить:

• Относительно невысокую стоимость аренды. Автомобильный тип оборудования обойдется дороже.
• Наличие магистрали.
• Возможность перекачивать большие объемы бетонной смеси.
• Наличие опции вертикальной и горизонтальной подачи.

Такой тип бетононасосов часто используется при возведении зданий с большим количеством этажей или просто довольно высоких объектов. Однако такие прицепы не отличаются хорошей маневренностью. Также в обязательном порядке для работы используется манипулятор.

Эксплуатация

После того, как аппарат будет собран, его необходимо обязательно испытать. Но его категорически нельзя испытывать без бетонного раствора либо пускового, так как он может сломаться.

Как пусковой раствор можно использовать разбавленный в воде цемент с небольшим количеством машинного масла. Пусковая смесь заливается в насос и только после этого аппарат подключают к сети. Если бетононасос своими руками был правильно собран, то он должен сразу же заработать.

Для того, чтобы подобный аппарат мог функционировать достаточно долгое время, за ним нужно тщательно ухаживать. После каждого использования свои насосы нужно разбирать и аккуратно прочищать все запчасти. Чтобы можно было перегнать бетонный раствор с насоса к нужному месту, обязательно нужен бетоновод. Его делают из пластиковых либо металлических труб большого диаметра.

При использовании высококачественных материалов, изготовленный насос мало в чем будет уступать промышленным. Если необходимо удешевить производство, то можно использовать недорогие материалы. Однако не стоит забывать о том, что это может ухудшить производительность и функционирование насоса, что в свою очередь снизит время работы аппарата и ускорит износ деталей.

В современном строительстве применяется много различных материалов, однако, железобетон не перестает быть основным. Ни одно здание не будет построено, если нет этой замечательной смеси. Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.

Строители отмечают, что использование бетона позволяет уменьшить время стройки в несколько раз, это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начал применяться, рабочие сталкивались со многими проблемами:

• как правильно приготовить раствор;
• в чем доставлять его на верхние этажи зданий;
• как довезти смесь до места строительства;
• и многое другое.

Но время движется вперед, и новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило возводить здания быстрее и повысило качество строительства.

Процесс изготовления

Схема размеров стационарного бетононасоса.

Элементы, которые нужны:

• поршень;
• цилиндр;
• передаточный механизм;
• асинхронный электродвигатель;
• редуктор с понижающим передаточным числом;
• сварная объемная металлическая рама;
• клапаны из высокопрочной стали;
• цемент;
• вода;
• машинное масло;
• пластиковые трубы;
• жесткие трубы.

Изготовление подобной конструкции своими руками является сложным и недешевым проектом. В связи с этим, прежде чем приступать к данным работам, необходимо еще раз взвесить собственные возможности и силы, после чего подсчитать, насколько оправданными будут понесенные затраты. В некоторых случаях гораздо целесообразнее будет взять насос небольших размеров в аренду.

Перед тем как приступить к изготовлению подобного устройства, необходимо составить его эскиз и чертеж. Если нет навыков проектирования, есть возможность пользоваться готовыми чертежами

К чертежам, которые были скачаны из Интернета, необходимо относиться с определенной осторожностью: вполне возможно, что насос, который был изготовлен по выбранным чертежам, работал не очень эффективно. Рекомендуется найти и ознакомиться с отзывами домашних умельцев, которые имеют опыт изготовления подобной конструкции по выбранным схемам. Основным узлом бетононасоса является рабочий цилиндр с поршнем

В процессе изготовления данного узла стоит учитывать, что диаметр его должен быть не меньше 400 мм. Рабочий ход поршня должен составлять не меньше 0,5 м. Если это не учесть, может увеличиться количество рабочих циклов с перекачки, а это приведет к быстрому износу механизма

Основным узлом бетононасоса является рабочий цилиндр с поршнем. В процессе изготовления данного узла стоит учитывать, что диаметр его должен быть не меньше 400 мм. Рабочий ход поршня должен составлять не меньше 0,5 м. Если это не учесть, может увеличиться количество рабочих циклов с перекачки, а это приведет к быстрому износу механизма.

Поверхности цилиндра и поршня, которые соприкасаются, должны иметь низкую шероховатость и высокую степень точности. Это способно не только повысить эффективность работы, но и увеличить срок его службы.

Привод лучше всего использовать электромеханический. Гидравлический привод более дорогой и сложный в изготовлении. Для привода понадобится трехфазный асинхронный электродвигатель, передаточный механизм, который преобразовывает вращательные движения в поступательные, и редуктор с понижающим передаточным числом.

К механизму нужно присоединить шкворень, который передает поступательное движение к поршню. В качестве станины есть возможность использовать сварную объемную раму из металла

Особое внимание необходимо уделить обратным клапанам. Для изготовления их нужно использовать легированную высокопрочную сталь, которая способна выдержать многократные циклы бетонной перекачки. Для пусковой смеси есть возможность использовать цемент, который сильно разведен в воде, с добавлением машинного масла

Бетоноводы понадобятся для того, чтобы перекачивать бетон от насоса к месту заливки. Они изготавливаются из комбинации пластиковых и жестких труб большого диаметра

Для пусковой смеси есть возможность использовать цемент, который сильно разведен в воде, с добавлением машинного масла. Бетоноводы понадобятся для того, чтобы перекачивать бетон от насоса к месту заливки. Они изготавливаются из комбинации пластиковых и жестких труб большого диаметра.

Как изготовить бетононасос – технология производства

1. 1. На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
   2. Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
   3. Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки. Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма.
   4. При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
   5. Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать электромеханический насос. Конечно, применение гидравлического варианта тоже возможно, но тогда в разы возрастет стоимость и усложнится процесс изготовления.
   6. Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
   7. Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.

После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.

Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.

Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу. Проблемы, которые могут возникнуть при сборке такого механизма:

1. 1. 1. Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
      2. Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.

Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.

Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.
