Технология бурения скважины под воду

Кессон для скважины своими руками

Как уже говорилось, насосное оборудование для скважин лучше располагать в специальном приямке, а не на поверхности земли. Для этого приямок бетонируется и утепляется либо в нем устраивается кессон.

Под этим названием понимают специальную емкость из металла или пластика, в которой соединяются верхняя часть скважины и труба, отводящая воду к строениям. При этом там же располагают насосное оборудование, напорный бак (не всегда), электрооборудование и приборы контроля.

Доступ к кессону обеспечивает люк. Утепление конструкции не обязательно, но для предотвращения промерзания зимой верхнюю часть (крышку и «потолок») снабжают слоем теплоизоляции толщиной 50…100 мм. Дополнительно могут изолироваться стены кессона.

Самостоятельно можно устроить конструкцию из бетона, кирпича, блоков (с тщательной гидроизоляцией), сварить из листового металла. Промышленно выпускаются пластиковые изделия.

Разведочное бурение и анализ воды

Разведочное бурение проводят для определения качественного источника воды на участке, а также для проведения анализа добытой воды. Иногда она служит временным источником, пока не будет окончательно принято решение о капитальной скважине. Разведочный стол называют иглой.

Самый точный результат даст, конечно, разведочное бурение

Для этого нужна буровая штанга, буровой снаряд и обсадка, которые будут составлять одно целое. Бур остается в земле. Такая скважина выполняется ударной технологией. Особых буровых инструментов для этого не требуется. Проходка составляет до трех метров в час, а максимальная глубина – до пятидесяти метров.

Простейший фильтр будет иметь на конце своем копьевидный наконечник, в середине состоять из трубы отверстия, а на верхушке – из шарикового клапана.

Добытую таким образом воду отдают в любую лабораторию по исследованию природных ресурсов для проверки на минеральные вещества, активность ионов водорода, содержание металлов, щелочей, растворенных кислот.

https://youtube.com/watch?v=6fEh5sKPTp8

Что такое бурение скважин

Устройство заключается в создании узкой вертикальной шахты необходимой длины, которая должна доходить до глубины залегания вод. Бурение скважины потребует укрепления ее стенок обсадными трубами. Насосное оборудование используют для принудительной закачки воды в накопительные резервуары и ее распределения.

Цена и возможности экономии

Источник водоснабжения загородного дома должен отличаться экономичностью. Однако полная стоимость его устройства может быть высокой. Снизить затраты возможно, выполнив подготовительные работы собственными силами.

Экономия на:

• подготовке места, выравнивании участка для буровых работ и размещения оборудования;
• прокопке траншей для укладки труб для водоснабжения дома;
• организации приямки для промывки (буровая бригада делает это самостоятельно, стоит предварительно согласовать это с ней).

Самостоятельное выполнение таких работ позволит сократить расходы. Однако некоторые действия не стоит производить. Например, копать котлован и устанавливать в него кессон до того, как пробурить скважину на участке. Устройство источника водоснабжения по технологии выполняют на поверхности. Поэтому роют котлован и устанавливают кессон только после производства буровых работ.

Комплексное бурение скважин на воду является основной услугой специализированных компаний. Они также предлагают оснащение источника автономной системой водоснабжения, предоставляют гарантийные обязательства. Услуги «под ключ» выгодны в плане экономии времени, хороши отсутствием дополнительных трат и рисков возникновения необходимости в непредвиденном ремонте.

В чем преимущества

У скважин есть неоспоримые достоинства. Благодаря им они предпочтительнее колодцев. Поэтому становятся все более востребованными у владельцев частной недвижимости, у которых нет возможности провести централизованное водоснабжение. Скважина на воду имеет плюсы и минусы. Среди преимуществ:

1. Высокие питьевые качества. Родниковая вода, которая забирается с глубины, чистая и полезная для здоровья.
2. Продолжительная эксплуатация. Скважинные источники бурят на большую глубину. На ней запасы воды намного больше, чем в поверхностных глиняных грунтах. Это и определяет больший срок эксплуатации, чем у колодцев.
3. Затраты на очистку незначительны. Скважинная вода не смешивается с талыми водами, которые содержатся в почве. Она эффективно очищается естественным образом природной фильтрацией.

Этапы бурения скважин

Поэтапные буровые работы нужны для качественного устройства источника водоснабжения. При этом учитываются многие факторы. Это и глубина скважины для питьевой воды, и подготовка объекта и участка, демонтаж установки бура, оборудования. Специализированные компании проводят работы в несколько этапов:

1. Оформление договора, в котором указываются все пункты работ.
2. Подготовка грунта на участке для установки оборудования.
3. Доставка и монтаж на буровой площадке специализированной техники и аппаратуры.
4. Создание скважины, обсадка ее трубами.
5. Обустройство источника водоснабжения (зависит от его типа: сезонное использование, устройство кессона, монтаж оборудования в помещении здания).
6. Испытание скважины на приток воды из водоносного горизонта, ее прокачка до начала чистого водотока. Опробование работы в разных режимах водозабора.
7. Сдача объекта заказчику. Демонстрация работы источника водоснабжения, оценка его производительности, качества воды, подписание акта о выполненных работах. Демонтаж буровых установок, аппаратуры, техники.

Абиссинская скважина (колодец)

Этот вид водосборного устройства использует верхние грунтовые воды, отсекая при этом загрязняющие жидкость пыль, грязь, типовые загрязнения «верховодки». Благодаря этому устройство дает более чистую, чем колодец, воду.

Важно: «проколоть» узкую скважину можно только на относительно мягких, без каменистых включений, грунтах.

Размер отверстия для установки оборудования минимален, глубина бурения составляет 8…12 м, диаметр – 4…6 см. В некоторых случаях, при водоносном слое из крупнозернистого или среднезернистого песка достаточно глубины 4…6 м. Жидкость поступает через фильтр под давлением, для лучшей фильтрации грунтовых вод и предотвращения засорения скважины можно при бурении отверстия засыпать его мраморной крошкой.

Дебит составляет 0,5…3 кубометра в час. Для небольших частных домов этого достаточно, для точек забора более 3…5 – слишком мало. Абиссинская скважина своими руками очень экономична, однако на каменистых грунтах устроить ее нельзя. Причина в недостаточности пробивной способности ручного бурозабивного или маломощного бурильного оборудования.

При устройстве ручного насоса на поверхности земли такой тип скважины подходит только для использования в теплое время года. Для круглогодичной эксплуатации требуется монтаж автоматического насоса в бетонированном и теплоизолированном приямке.

Для бурения скважин на воду своими руками на небольшую глубину можно обойтись без бурильного оборудования, используя примитивную установку для забивки обсадной трубы. Однако в этом случае есть риск повредить копьевидный наконечник. Оптимальный вариант сооружения – использование бурильной установки с ручным или механизированным приводом.

Способы изготовления необходимого оборудования

Для любого из перечисленных способов потребуется использование специфического оснащения. Основным достоинством буровых приспособлений является то, что они позволяют обойтись без использования заводских устройств и оборудования. Все, что нужно для работы, дачник сможет сделать своими руками.

Прежде всего необходимо подготовить:

• вышку или самодельное устройство для бурения;
• бур, соответствующий диаметру скважины;
• лебедку и канат;
• стальную трубу.

Ручной шнековый бур

Для того чтобы изготовить стандартный шнек, необходимо произвести следующие действия:

1. Соединить держатель, наточенные режущие лопасти и части штанги при помощи специальных муфт. Трубы для наращивания колонны желательно приобретать металлические.
2. Для обеспечения надежности всей возводимой конструкции отдельные крепежные фитинги дополнительно затягиваются болтами. Это необходимо для того, чтобы при вращении приспособления в обратную сторону исключить вероятность развинчивания стержней.
3. Лопасти делаются из прочных стальных пластин. Толщина листа должна составлять 3 мм или больше.

Абиссинская скважина-игла

Конструкция данного инструмента состоит из следующих элементов:

• наращиваемой металлической трубы, внутренний диаметр которой 1-2 дюйма;
• конусообразного стального наконечника, диаметр которого чуть больше, чем трубы, чтобы уплотненный грунт не повредил установленное над ним оборудование;
• 80-сантиметрового щелевого фильтра, устанавливаемого на иглу и выполненного из мелкой сетки.

Участок перфорации обматывается проволокой или сеткой из нержавеющей стали. Над фильтром внутри трубы крепится обратный клапан. Для обустройства абиссинского колодца не понадобится тренога, шнек для бурения и промывочный насос.

Желонковое бурение

Желонковое бурение.

Основным рабочим инструментом является желонка. При ее помощи происходит извлечение слоя грунта после его разбивания ударно-канатным способом.

Изготавливают ее из достаточно тяжелого отрезка трубы, имеющей заостренный острый край или зубья для разрыхления породы. Это достаточно простая конструкция, оснащенная плоским клапаном.

Шарнирное соединение фиксирует пластину для клапанного механизма, благодаря чему обеспечивается свободное открытие и закрытие. В данном приспособлении ограничителем выступает металлический стержень. К внутренней части клапана при помощи сварки приваривается прут.

Гидробурение

При данной технологии грунт разрушается напорной струей. Здесь также используется желонка, с помощью которой формируется круглое отверстие. Для подачи воды на отрезке толстостенной трубы крепится шланг. Компрессор обеспечивает необходимое давление подаваемого водного потока. Между резервуаром и скважиной устанавливается насосное оборудование.

Какое оборудование используется для обустройства скважины?

1. Кессон

Здесь можно повторить почти все, что было сказано выше о трубах. Пластиковые кессоны нередко лопаются, в результате сдавливания грунтом, а в силу того что весят мало, иногда и «всплывают» (выталкиваются грунтовыми водами). При нарушении герметичности из крана уже может пойти не только грунтовая, но и дождевая вода. Металлический же кессон даже при сильной деформации остается целым.

При выборе обратите внимание на качество гидроизоляции металлоконструкции. Именно от нее зависит долговечность кессона

2. Скважинный насос

Стандартный диаметр насоса — 4 дюйма. Есть и 3-дюймовые модели, но они стоят дороже при тех же производительности и напоре. А многие известные производители их попросту не делают.

При покупке насоса можно сэкономить на бренде. На рынке есть масса качественного насосного оборудования «не раскрученных» торговых марок. Для понимания ситуации на рынке сравните цены на аналогичные по характеристикам насосы разных производителей. И не забудьте обговорить этот вопрос заранее с подрядчиком.

И наконец, самый важный момент!

Выбор места

Скважина — конструкция капитальная, и к выбору места где она будет находиться следует подходить с особой особой тщательностью. Есть несколько нюансов которые стоит учитывать при ее расположении. Ведь именно от ее расположения будет зависеть качество воды.

1. Место должно быть доступно, чтобы в случае проведения ремонта, к скважине можно было беспрепятственно подойти или подогнать технику.
2. Она должна быть защищена от загрязнений, и соответствовать всем санитарным нормам.
3. До начала работ необходимо убедиться в наличии близкого расположения подземных источников воды.
4. Скважина должна располагаться не ближе 4 м от фундамента дома и на удалении 20 метров от септика.

Инструменты

Для того, чтобы обзавестись скважиной на своем участке, нужен такой инструмент как: специальный шнек удлиняющими коленьями. На его кромки можно приварить заточенные по краям напильники. Это дополнение улучшит работу заводского бура.

Видео: Как пробурить скважину вручную

Кроме этого понадобятся:

• обсадные трубы (асбестоцементные или пластиковые);
• шланги;
• лопата;
• тележка для вывоза грунта;
• бурильная вышка.

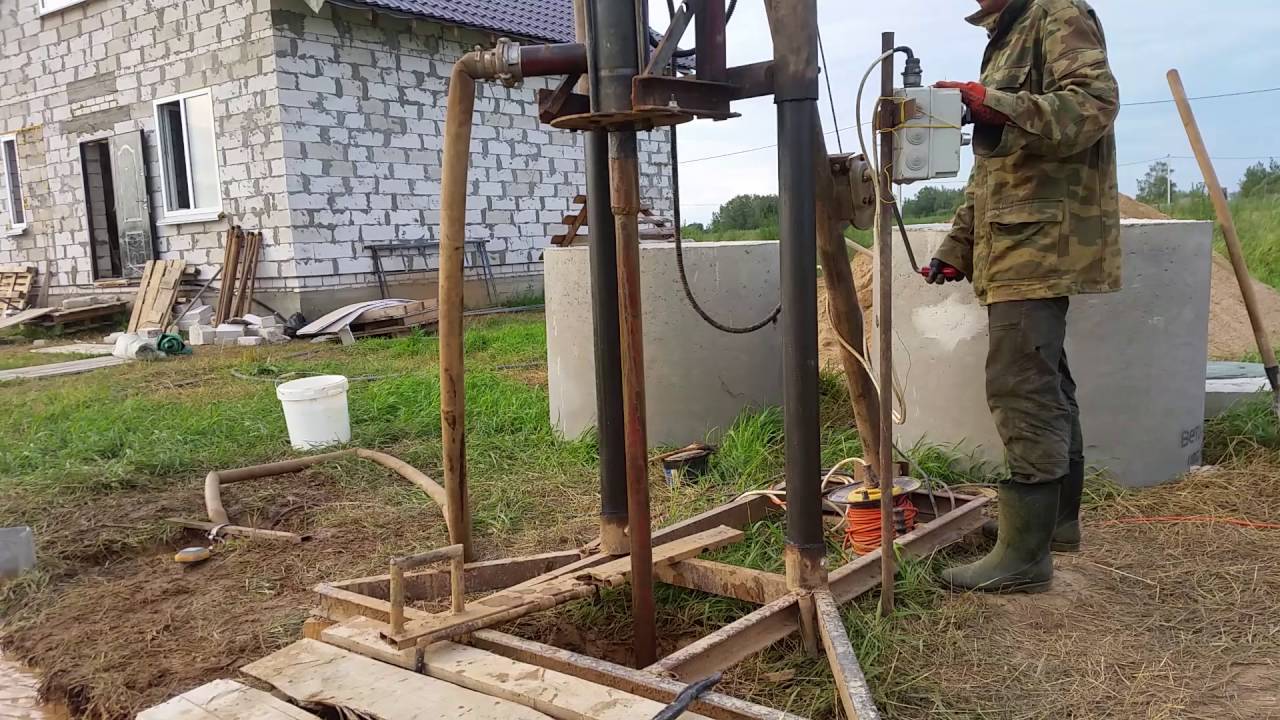

Бурение

Самый простой способ — шнековый, с использованием бура. Для неглубоких скважин использование вышки не потребуется. Весь процесс осуществляется двумя или тремя людьми, так как при вращении бура нужно прикладывать много силы.

Перед началом работ, нужно выкопать небольшую ямку. Это даст буру направление и поможет врезаться в грунт. Первые витки можно сделать и одному, а вот дальше потребуется помощник. Как только бур заглубится на всю длину, его аккуратно вытаскивают и очищают от земли.

Во время бурения его придется постоянно извлекать и очищать. По мере необходимости длина бура увеличивается дополнительными штангами.

Бурить нужно до тех пор пока не появится вода. Подсказкой будет появление мокрой земли. Однако не стоит сразу прекращать работу, обычно первый слой воды — грунтовый. Бурить же необходимо до водоупорного слоя, что обеспечит хороший приток воды.

После того, как доберетесь до водоносного слоя, нужно насосом откачать грязную воду. Откачав 40 — 50 литров скважина очиститься. Если вода все равно будет грязной, можно еще углубиться на пару метров.

Устройство

По окончанию бурения скважину надо обустроить. Для ее обустройства следует использовать обсадные трубы — асбестовые или пластиковые.

Для надежного крепления трубы должны иметь посадочные кольца. После установки, их засыпают керамзитом или гравием.

Скважина под воду — методы бурения

Шнековый метод — самый простой и дешевый способ. Основан на применение шнека (винта). Недостатком такого метода является то, что бурение возможно только мягкой и сухой почвы.

Роторное — производится бурильной сваей, внутри которой вращается специальный вал с долотом. Измельченный грунт извлекается с помощью вымывания.

Ударно — канатный метод бурения — самый медленный и трудоемкий. Однако, считается самым качественным. Срок службы будет более 50 лет. Скважина в этом случае делается при помощи тяжелого снаряда для дробления породы. Из недостатков можно отметить — высокую цену работ.

В заключении стоит отметить, что бурение лучше доверять профессионалам. Ошибка при бурении может привести к поломке оборудования или загрязнению самой скважины. Однако, обладая нужными знаниями и если есть оборудование, то скважину можно сделать и своими руками.

Посмотрите видео: Бурение скважины своими руками за 2 дня

https://youtube.com/watch?v=0N_KOvdK2xU

Выбор глубины отверстия

Перед началом работ необходимо выяснить, каких же размеров будет скважина. Глубина может составлять от 3 до 7 и более метров. Это зависит от многих факторов. В основном главным является её будущее месторасположение.

В зависимости от глубины их можно разделить:

• Неглубокая скважина (до 3-х метров). Такой вид используется исключительно для технических нужд или полива огорода. Проект можно выполнить, если скважина проходит близко к поверхности земли. Из материалов и инструментов понадобятся бур, осадная труба и ручной насос.
• Скважина средней глубины (от 3 до 7 метров). Такую воду можно уже пить. Для самостоятельной установки, кроме бура, нужно иметь лопату и время на обустройство ямы (шурфа). Шурф — это котлован размерами 1.5 х 1.5 х 1.5 метра, который предназначен для упрощения самостоятельной установки скважины на большую глубину. После монтажа всей конструкции яма засыпается.
• Скважина глубиной более 7 метров. Она позволит закрыть проблемы с водой для всех жителей дачи: не только личные потребности, но и в технических целях для поливания огорода и тому подобное.

Как пробурить “абиссинский колодец” своими руками?

После того как будет выбрано место под скважину, выкапывается яма 1х1х0,5 м. Затем приступают к бурению с помощью обычного садового бура, диаметр которого 50 или 80 мм. По мере заглубления шнека в почву, производят наращивание бура отрезками труб.

Работа продолжается до тех пор, пока не начнется водоносный слой, определить который можно по мокрому песку, выходящему из ствола. Обычно такой слой начинается на глубине 5 – 7 метров, но бывает и глубже. Ниже 10 – 12 метров бурение проводить не рекомендуют, так как подъем воды с такой глубины будет проблематичен – насос, расположенный на поверхности, с подъемом влаги не справится, а качать своими руками – занятие очень утомительное и нерациональное.

На следующем этапе бур разбирают и приступают непосредственно к забивке иглы, которую можно сделать своими руками. Она представляет собой отрезок трубы с фильтром и стальным конусным наконечником, с помощью которого конструкция входит в землю. Фильтр делают следующим образом: протачивают щели по 2,5 см в стенках трубы и шагом в 2 см (на участке в 80 см), эту зону обматывают проволокой и сверху покрывают нержавеющей сеткой размером 16х100 см. Сетка и наконечник закрепляются на трубе оловянным припоем

Следует обратить внимание на то, чтобы все компоненты иглы и ствола скважины были изготовлены из одного материала – это исключит коррозию

Иглу вместе с трубами (длиной по 1 – 1,5 м) и скрепляющими резьбовыми муфтами можно приобрести в специализированных магазинах.

Вначале забивки, в проделанную буром скважину вставляется игла и заглубляется в почву до тех пор, пока не останется около 20 см трубы над поверхностью земли. Затем к ней прикручивается следующий отрезок и процесс повторяется до полного вбивания всей конструкции. Во время работ свободное пространство вокруг трубы засыпается почвой и трамбуется.

Что касается инструмента для битья, то здесь можно выбрать один из подходов.

1. С помощью специальной бабки, которая выполнена в форме тяжелого цилиндра (до 30 кг). Она имеет сквозной канал и благодаря ему может свободно передвигаться по трубе вверх-вниз, нанося при этом удары по подбабку, закрепленному на стенке трубы. Канал может быть заглушен с одной стороны, тогда удары будут наноситься по верхней части трубы, на которую прикручивается муфта, но так можно повредить резьбовое соединение.
2. С помощью прочного металлического стержня, который располагается внутри трубы и передает ударный импульс непосредственно на конусный наконечник иглы. Вместе с наращиванием трубы необходимо также удлинять этот прут, по окончании работ его из трубы извлекают.

После того как вся конструкция будет забита в грунт, скважину необходимо прокачать до появления чистой прозрачной воды. Делать это лучше всего с помощью ручного насоса (обычная ручная колонка) или электрической самовсасывающей помпы. При использовании электрического насоса, скважину перед прокачкой необходимо залить водой сверху, иначе насос не закачает воду.

Далее производится монтаж труб, необходимых для полива растений и бытовых нужд. Основание вокруг скважины при желании бетонируется.

Если все работы выполнены правильно и добротно, то “абиссинка” может отработать несколько десятилетий, при этом не требуя особого ухода. Изредка, при необходимости, можно очищать фильтр, подавая воду под давлением в колодец.

Более подробно узнать о бурении такого типа можно из видео в сети.

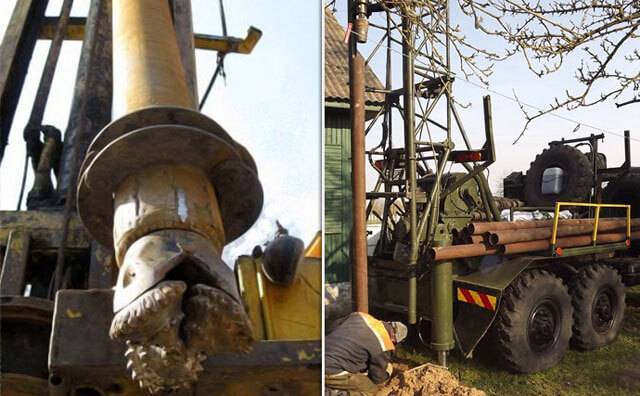

Роторная технология бурения

Обычно эта технология используется при поиске залежей нефти. Из-за роста популярности буровых скважин на воду ее стали применять для бытовых нужд. Для ее реализации необходимы мощные энергозатратные механизмы, позволяющие успешно преодолевать тяжелые и особо тяжелые грунты со скальными включениями. Также это касается сплошных известняков.

Вращающийся ротор разрушает породу на мелкие фрагменты. Далее промывочная жидкость выносит их на поверхность. Учитывая наличие в этой жидкости цемента, есть реальная угроза засорения плодородных почв на участке. Кроме того, готовую скважину необходимо долго промывать чистой водой, чтобы очистить ее от цементных частиц. Перед тем, как прочистить скважину, определяют наиболее эффективный способ очистки. Как правило, на небольших загородных участках роторный способ бурения скважин не применяют.

Какие скважины подлежат лицензированию

Согласно законодательству, недра принадлежат государству. Поэтому эксплуатация скважин на воду регулируется рядом законов и нормативных актов, в числе которых:

• Закон ФЗ РФ № 2395-1 от 21.02.1992 года;
• Постановление ВС РФ № 3314-1 от 15.07.1992 года;
• Инструкция Комитета по геологии № 583 от 26.05.1994 года.

Лицензия

Перед началом бурения будущий владелец скважины должен самостоятельно или же при посредничестве буровой фирмы получить лицензию на право пользования недрами. Выдачей подобных лицензий занимается Министерство природных ресурсов на основании представленных заявителем данных:

• произведенного экспертами расчета объема потребляемой воды, согласованного в местном отделении Агентства водных ресурсов;
• заключения Роспотребнадзора о возможности обустройства вокруг источника санитарной охранной зоны;
• технического проекта бурения и обустройства ствола водозаборной скважины;
• документов на право владения или пользования данным земельным участком.

С 2020 года, артезианские скважины, в том числе расположенные на дачных участках, должны быть лицензированы. До конца 2019 года граждане и владельцы существующих источников в собственности садоводческих товариществ могут воспользоваться льготной процедурой легализации, отменяющей:

• предварительные геологические изыскания недр;
• проведение государственной экспертизы проекта;
• сбор информации об экономическом и экологическом состоянии участка;
• согласование проектной документации;
• сбор доказательств о наличии специалистов и средств для выполнения работ;
• уплату государственной пошлины в 7500 рублей.

Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Глубина скважины на воду

Чтобы понять, как бурят скважину под воду, необходимо знать, для добычи воды на загородном участке используются три водоносных пласта, их глубина зависит от особенностей региона.

«Верховодка»

«Верховодка» располагается ближе всего к поверхности земли, для ее добычи не требуется глубокое бурение скважин своими руками. Однако качество такой воды довольно сомнительное, поэтому используется она очень редко.

Из недостатков «верховодки» можно выделить следующее:

• Возможное содержание в составе воды химических удобрений, которые попадают со всех участков, расположенных в округе.
• Несмотря на низкую стоимость бурения такой скважины, затраты все-таки неизбежны. В дальнейшем очистка воды для употребления в пищу потребует значительных расходов.
• Короткий срок службы скважины объясняется ограниченным запасом воды. По этой причине «верховодка» подходит для обустройства колодцев на участке, вода из которых может использоваться только для полива насаждений. Поэтому можно пробурить скважину под воду своими руками.

Оборудование

Оборудование целесообразно приобретать универсальное, позволяющее в зависимости от ситуации использовать как роторные, так и шнековые буры

Также важно знать залегание водоносных слоев с своем регионе. Универсальные установки:

• Мобильный комплекс. Малогабаритная буровая установка, которую легко перевозить даже на прицепе. Позволяет обустраивать скважины в труднодоступных местах, в том числе и в помещениях, но их глубина не будет превышать 50 метров.
• Буровая вышка. Отличается высокой мощностью, а потому монтируется на шасси грузового автомобиля. На приводе можно установить любое оборудование — шнек, роторный бур или колонку. Глубина проходки достигает 200 метров. Стоит в 5 раз дороже мобильного комплекса.

Кроме установки, для работы понадобится:

• Буровые штанги. Представляют собой трубы, с двух сторон оснащенные конической резьбой, что позволяет наращивать колонну по мере углубления бура.
• Буры. Для разных типов грунта и глубины проходки следует купить шнеки, роторные шарошки и другие режущие приспособления.
• Насос. При небольшой глубине бурения с промывкой используется мотопомпа. Для глубоких скважин нет альтернативы мощному грязевому насосу.
• Буровые рукава. Предназначаются для закачивания бурового раствора в скважину и прочистки ее путем забора воды.
• Автоцистерна. Если бурение проводится вне населенного пункта, могут возникнуть проблемы с поиском воды для бурового раствора. Придется привезти ее с собой.
• Дизельный генератор. Необходим для питания оборудования в чистом поле, где нет розеток. Кроме того, некоторые буровые установки оснащены электроприводом.

Для разработки бизнес-плана бурения скважин на воду необходимо составить подробную спецификацию основного и вспомогательного оборудования:

Стоимость оборудования для бурения скважин

Название	Цена, руб.	Кол-во, шт.	Сумма, руб.
Буровая установка на базе ЗИЛ-131	1318900	1	1318900
Автоцистерна	770000	1	770000
Бур роторный	24500	4	98000
Бур шнековый	12500	4	50000
Бурильное долото	9200	4	36800
Буровая штанга	6100	20	122000
Вертлюг	22500	2	45000
Расширитель	56300	1	56300
Переходник на буровую головку	10000	1	10000
Грязевой насос	18300	1	18300
Глубинный насос	25200	1	25200
Буровой рукав	1800	20	36000
Генератор	23100	1	23100
Сварочный аппарат	8400	1	8400
Ключ трубный	8500	2	17000
Ручной инструмент	5000	–	5000
Спецодежда	2500	4	10000
Итого:	2650000

Понятие о скважине

Скважиной называется горная выработка в земной коре, которая имеет малый диаметр по сравнению с ее длиной. Основание скважины (на поверхности) является устьем, дно скважины — забоем. Скважины делятся на две категории:

— разведочные (бурятся для подсчета запасов нефти на новом месторождении);

— эксплуатационные (для извлечения нефти из пласта).

Нефтяная скважина представляет собой капитальное сооружение, которое строится по заранее составленному тех. проекту. Основой проекта является конструкция скважины.

Под конструкцией скважины понимается то количество обсадных колонн, которые необходимо спускать в скважину для успешной проводки ее и последующей длительной эксплуатации. Понятие конструкции скважины также входят оптимальные высоты подъема цементного раствора в затрубном пространстве. Диаметр скважины должен быть минимальным, но вместе с тем достаточным для обеспечения спуска обсадных колонн на запроектированную глубину, а также для обеспечения надежной изоляции продуктивных пластов от водоносных горизонтов и от взаимного влияния пластов друг от друга. От выбранной конструкции скважины зависит скорость бурения, стоимость строительства скважины.

Конструкция скважины выбирается на основе факторов:

— геологических;

— технических и технологических;

— экономических.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Как пробурить артезианскую скважину

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута. Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Роторное бурение

Принцип технологии состоит во вращении бура внутри обсадной трубы, которая потом остается внутри

Работа идет автоматически и с ручным трудом ее практически ничто не связывает – важно лишь надежно установить бурильные трубы и долото. Благодаря прямому и обратному промыванию ресурса от грунта, водоносный горизонт быстрее очищается от примесей

Правда, потребуется соответствующее оборудование, что влияет на конечную стоимость проекта.

Артезианская скважина бурится исключительно специализированными компаниями, так как применяется определенное оборудование

Преимущества:

1. Чистые стенки, отчего сокращается начало момента эксплуатации – вода быстрее станет прозрачной, для последующего взятия анализа на пригодность к питью. Кроме того, впоследствии грунтовые стенки и порода не будут обрушаться, и загрязнять поток ресурса, застревая в перекачной станции.
2. Способу под силу любой грунт – от песчаной, до глинистой почвы. Для каменистых грунтов требуется оценить состояние стальной ленты в виде навитой спирали на бур.
3. Приемлемый диаметр и глубина скважины для питьевой воды позволяют без труда оборудовать ее насосом, возможно, уже имеющимся в гараже домашнего мастера, не приобретая нового.

Стоимость работы определяется усилиями автоматики – специальной машины, возможности подъезда или количества электроэнергии из дома, использованной на устройство скважины с помощью двигателя.

Как сделать:

• Потребуется труба, достаточным диаметром для вставки соответствующего долота. Важен специальный вымывающий раствор, гидравлическая установка, для создания давления и водяной насос – он закачает в скважину бурильную жидкость. Оборудование для бурения скважин на воду должно отвечать стандартам.
• Труба с долотом погружается в грунт с помощью ударного или простого воротка – в первом случае требуется кувалда.
• По достижению водоносного горизонта, внутрь трубы или в пространство между нею и грунтом закачивается бурильный раствор. Оттого насколько развит ресурс, поднимающаяся вода начнет очищаться.
• После долото вынимают, а обсадную трубу оставляют внутри. Если скважина для воды своими руками требуется большей длины, то долота меняют, каждый раз на меньшее сечение.

После работы, важно обязательно сдать пробы воды на соответствующую экспертизу – этот способ наиболее нуждается в оценке
