Разработка и проведение системы водоснабжения загородного дома

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

ИзображениеОписание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

  • какой тип разводки используется;
  • потребуется ли ГВС;
  • бюджет;
  • тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

  • не боятся коррозии;
  • недорогие;
  • режутся любым инструментом;
  • легкие;
  • терпят разморозку до 4 раз;
  • не гнутся;
  • необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Нюансы:

  • прочные;
  • не боятся коррозии;
  • используется до 100 лет;
  • может гнуться;
  • дороже полипропилена;
  • неровные;
  • если монтировать неверно, будут протечки;
  • не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

  • гибкие;
  • легкие;
  • не реагируют на коррозию;
  • износостойкие;
  • выдерживают перепады давления и температур;
  • простые в монтаже;
  • дорогие;
  • не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

  • страдают от коррозии;
  • тяжело транспортировать и монтировать;
  • дороже пластика;
  • для соединения нужен сварщик и оборудование;
  • внутри постепенно появляются наросты;
  • высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

  • держит форму;
  • гнется;
  • не боится коррозии;
  • не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

  • качество и надежность;
  • энергоэффективность;
  • простота и скорость монтажа.

Редуктор

Наиболее распространенный вид регуляторов давления воды — недорогие и весьма отказоустойчивые поршневые редукторы. Они  работают за счет разницы в площади поршня и запирающего воду клапана: усилие, с которым давит на них вода, прямо пропорционально этой площади.

Поршневой редуктор с манометром

За регулировку рабочего давления поршневого редуктора отвечает винт, скрывающийся под пластиковой или латунной крышкой на одном из торцов устройства. Поворот винта по часовой стрелке увеличивает давление на выходе редуктора, поворот против часовой стрелки — уменьшает.

Типичный диапазон настройки — от 1 до 4,5-6 атмосфер, средняя цена редуктора диаметром 1/2 дюйма —1,2-2 тысячи рублей.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

  1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
  2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
  3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
  4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
  5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Прокладка внутреннего трубопровода

Внутренняя схема разводки водоснабжения частного дома в зависимости от условий может разительно отличаться. Чтобы прокладывать внутреннюю сеть, нужно учитывать планировку и зонирование дома, количество этажей и сантехники, а также ряд менее важных параметров. Для каждого конкретного случая создается индивидуальная схема прокладки системы.

Общая последовательность действий, необходимых для создания внутренней сети:

  • В соответствии с предварительно выполненной разметкой, устанавливаются крепления для труб (при скрытой прокладке сначала нужно подготовить штробы);
  • В точке, где труба заходит в дом, устанавливается шаровой кран;
  • Далее устанавливается коллектор, к которому должным образом подключаются все ветки трубопровода;
  • Отдельные отрезки труб соединяются друг с другом (металлопластиковые соединяются пресс-фитингами, а пластиковые – при помощи сварки).

Когда обвязка водопровода завершена, нужно обязательно протестировать систему на предмет работоспособности и отсутствия протечек.

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

  • Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
  • Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
  • Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
  • ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
  • Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Последовательность подключения оборудования

Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.

Схема водоснабжения от погружного насоса в скважине

Ниже указаны все обязательные элементы схемы и последовательность их подключения.

  1. Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
  2. Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
  3. Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
  4. Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
  5. Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
  6. Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
  7. Трубопровод к внутреннему водоснабжению дома.

Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.

Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:

  • для питья и приготовления пищи;
  • для принятия водных процедур;
  • для стирки белья;
  • для мытья посуды;
  • для всех бытовых нужд в доме, включая санузел.

От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.

Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел.

Схема и расчеты

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

  • Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
  • Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

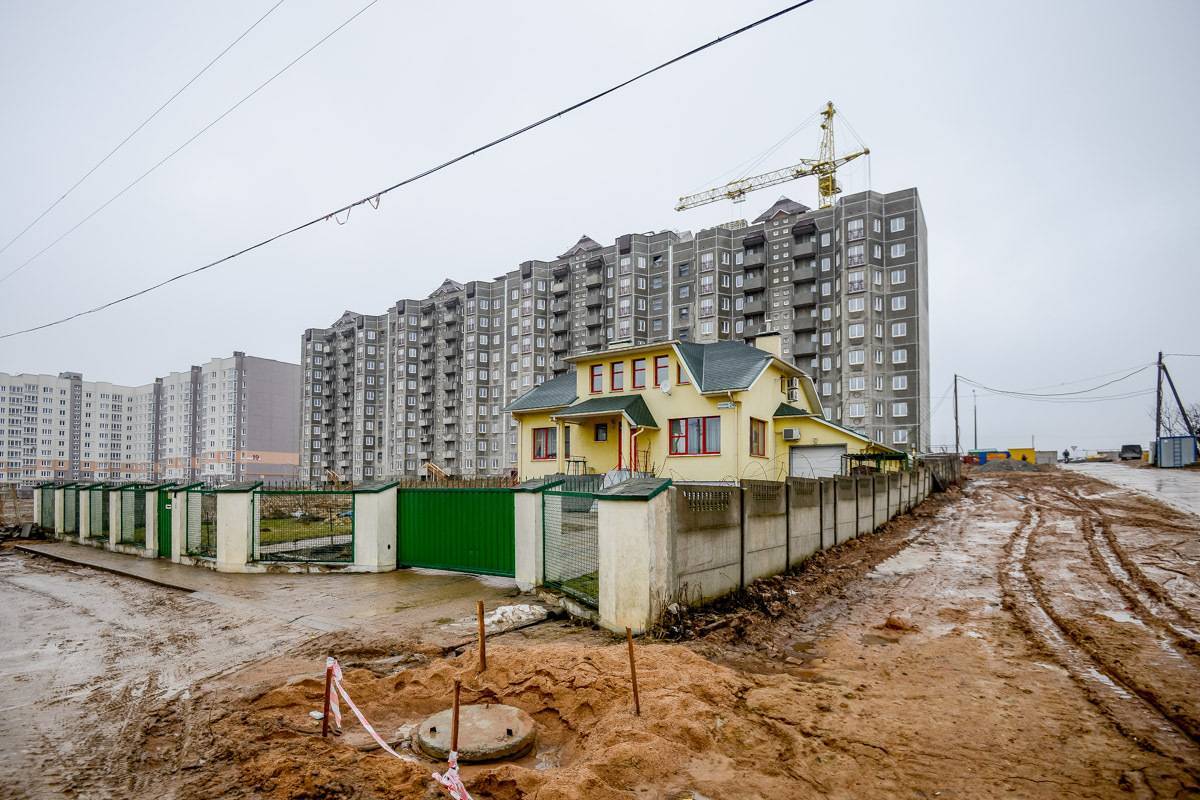

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

  • Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
  • Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

  • Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
  • Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.

Популярные схемы реализации водоснабжения

Скважина или колодец глубиной свыше 8 метров

При подъеме воды с глубины свыше 8 метров, лучшим решением будет применение погружного насоса. При выборе учитывается максимальная высота водяного столба, мощность, наличие фильтров. Корпус не должен соприкасаться со стенками скважины.

Преимущества:

  • надежная подача с высоким напором;
  • исключение обмерзания насоса;
  • простой слив из системы в скважину;
  • отсутствие шума работающего насоса;
  • использование более качественной воды из второго или третьего водоносного горизонта.

К недостаткам можно отнести::

  • высокая стоимость сооружения скважины и самого насоса;
  • невозможность обслуживания насоса.

Колодец или скважина глубиной до 8 метров

Для подъема воды можно использовать насосную станцию, а из колодца вибрационный насос.

Преимущества этой схемы:

  • более низкая стоимость в сравнении с погружным насосом и артезианской скважиной;
  • возможность обслуживания насоса;
  • из колодца можно брать воду ведром, при отсутствии электроэнергии.

Недостатков у этой схемы намного больше:

  • ненадежная подача с глубины свыше 5 метров;
  • шумная работа насосной станции;
  • для работы в зимнее время насосная станция должна находиться в теплом помещении, следовательно, помещение должно находиться рядом с источником (не далее 10 метров);
  • подъем недостаточно чистой воды из первого водоносного горизонта;
  • слив затруднен, нужно продумать схему заранее;
  • небольшой объем гидроаккумулятора у станции.

Давление воды в водопроводе в квартире и частном доме: в чем измеряется норматив Водоснабжение жилья обычное явление. Мы на столько к нему привыкаем, что вспоминаем о нем только, когда случается неисправность. Например, напор снижается, и бытовая техника перестает работать….

Емкость с самотечным водопроводом

Устаревшая система водоснабжения. Ее применение может быть оправдано использованием маломощного насоса с источником воды с малым дебетом (расходом). Насос на протяжении длительной бесперебойной работы, наполняет емкость, которая может расходоваться так же длительно. Единственное преимущество – резервный запас воды, если насос успел ее наполнить до отключения электроэнергии.

Недостатков очень много, поэтому отразим самые существенные:

  • нагрузка на чердачное перекрытие;
  • очень слабый напор, необходимо устанавливать бытовое оборудование с учетом этого фактора;
  • понадобится дополнительный насос, если напор не устроит;
  • при выходе автоматики из строя возможен перелив из бака, возникает необходимость отвода;
  • бак и отвод требуется утеплить, для эксплуатации в зимнее время.

Современной альтернативой напорному баку, будет бак-аккумулятор на 250-500 литров, даже с учетом отдачи воды 1/3 от его объема. Такой бак можно установить в любом утепленном месте. Только на входе в дом, после фильтра тонкой очистки, устанавливается обратный клапан, для предотвращения слива воды из бака на нужды полива. Насос в таком случае подбирается, не по расходу литров в минуту потребителями в часы пик. А по дебету источника воды, если он на много меньше требуемого. Но при этом насос, должен создавать достаточный напор, чтобы давление в баке-аккумуляторе при завершении набора, было не менее 1,0 бара, лучше больше. С учетом последующего расхода давление упадет до 0,5-0,3 бара, а это минимальное значение для водопровода на бытовые нужды.

Качественное автономное водоснабжение вполне возможно. Зависит это от грамотности специалистов, монтирующих водопровод в доме, и финансовых возможностей заказчика. Важную роль играет выбор источника воды. И хорошо, если собственник дома будет разбираться в этих вопросах, до того как приступит к обустройству системы водоснабжения.

Видео урок по открытой системе водоснабжения:

Выводы:

При монтировании трубопровода лучше воспользоваться услугами или консультациями специалистов, рассчитать нужные параметры самостоятельно может оказаться нелегкой задачей, так же как и выбрать оптимальный фильтр.

Наиболее востребованными системами на сегодняшний день являются реагентная очистка, которая действует при помощи окислительных реакций с загрязнителями, однако нуждается в постоянном поддержании, чтобы их работа оставалась эффективной. Безреагентные — считаются современными, но довольно дорогостоящими, так как требуют наличие воздушного компрессора.

Хорошо продуманная организация водоснабжения, будет служить не одному поколению жильцов загородного дома, и предоставлять качественную воду, напрямую влияя на здоровье всей семьи.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
