Особенности, достоинства и недостатки буронабивного фундамента

Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком


Технология бурового свайного фундамента с подвешенным монолитным ростверком

Технология требует проведения следующих работ:

  1. Разметки участка с определением главных осей;
  2. Выравнивание грунта и копания траншеи;
  3. Засыпка дна траншеи песчаной смесью толщиной в 20 см;
  4. Пробуривание скважин ниже точки промерзания грунта на 15 см, армирование шурфа, заливка скважин раствором.
  1. Гидроизоляция оголовка сваи рубероидом;
  2. Монтаж опалубки;
  3. Проводка вентиляции;
  4. Армирование ростверка прутком толщиной от 12 мм;
  5. Заливка ростверка бетонной смесью с обязательным уплотнением смеси;
  6. Демонтаж опалубки.

Скорость возведения фундамента зависит от размеров дома, ориентировочно все работы занимают неделю. Свайно-буровой фундамент с монолитным ростверком подвешенного типа подходит для строений любого типа, толщина стен которого не превышает 30 см.

Технология обустройства ростверка заглубленного повторяет все действия, но добавляется слой геотекстиля на песчаную подушку. Это делается для того, чтобы влажность грунта не нарушила целостности подошвы основания. По времени устройство ростверка заглубленного типа своими руками занимает ровно столько же, сколько и строительство основы с висячим ростверком.

Расчет и схема расположения буронабивных свай

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Как защитить фундамент от вредного влияния грунтовых вод

Любой фундамент должен быть защищен от разрушающего воздействия грунтовых вод. Для этого:

  • По всему участку оборудуется дренажная система, которая призвана отвести воду от основания.
  • Создать по всему фундаменту гидроизоляционный слой и отмостку. Возможно сделать целый тротуар для стекания воды.
  • На поверхность фундамента нужно нанести цементно-песчаный раствор слоем приблизительно 25 мм. После его просушки необходимо прикрепить к поверхности слой рубероида. Такая смесь при застывании не так пластична, как, например, мастика, поэтому при нагрузках может трескаться.
  • Также можно использовать битумную мастику вперемежку с известью, которая наносится на боковые стенки фундамента. Заменой извести может стать мел, смешанный со смолой. Мастика перед нанесением расплавляется и наносится в 2 слоя, которые в общей сложности равны 8 мм. Такое покрытие способно создать гладкий водонепроницаемый слой, надежно защищающий фундамент от воды.
  • Еще одной альтернативой станет гидроизоляционный слой из пленки, рубероида или толя. Куски материала укладываются внахлест, который должен составлять не менее 15 см.

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

  • скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
  • второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым

Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей. Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются

Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

  • в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
  • углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

  • высокий уровень несущих конструкций;
  • возможность возводить его для разных видов грунта;
  • подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
  • подготовительные действия участка сведены к минимуму;
  • работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

  • практически полная невозможность строительства помещения под подвал;
  • дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

  • первым делом, проводится оценка земли;
  • очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
  • подсчитать необходимое количество и параметры свай для сбора конструкции.

Технология производства буронабивных свай в сухих и почвах с небольшой влажностью

Для устройства такой конструкции фундамента применяется спецтехника, а именно — буровая установка, которая, с помощью вращательного бурения, разрабатывает отверстие нужной глубины и диаметра (все зависит от проектных требований, технологической карты и возможностей установки). Вверху отверстия устанавливается отрезок металлической трубы для предотвращения обрушений.

По окончанию бурения до нужной по проекту отметки, снизу сваи разбуривается конус устройством, которое пристраивается на бур (уширитель). Завершив бурение, отверстия нужно освидетельствовать. В отверстие ставится конструкция из арматуры с установленными на ней фиксаторами положения, что нужно для того, чтобы сделать защитную прослойку из бетона, имеющую толщину в 6 см на свайном столбе. После чего спускают в отверстие трубу из бетона с воронкой. В основном бетонолитные трубы состоят из частей или раздвижные.

Монтаж свай к стыкам литых труб из бетона по геометричности не предусматривает дополнительных требований по технологической карте. Основной целью этого соединения является, обеспечение надежности и скорости проведения соединительного процесса частей труб. После этого бетонную смесь заливают в приемные воронки из автомобильных смесителей.

Бетонирование колонн производится трубой, перемещающейся вертикально, с постепенным ее извлечением. Уплотняют бетонный раствор вибраторами, прикрепленными к бетонолитной трубе. После бетонирования колонны, верхушка сваи формуется в инвентарном кондукторе.

Виды свай и их применение

Сваи могут быть деревянными, металлическими и железобетонными:

  1. Забивные сваи.  В основном они используются в многоэтажном промышленно-гражданском строительстве для уплотнения грунта. Использование забивных свай для строительства частных домов не оправдано экономически.
  2. Винтовые сваи. Используются для временных сооружений.
  3. Буронабивные сваи без расширения внизу. Из-за простоты изготовления очень часто используются при строительстве домов хозспособом, то есть когда заказчик своими силами, либо с помощью «дикой» бригады возводит дом.
  4. Буронабивные сваи с расширением (уширением) внизу. Эти сваи засчет нижнего расширения имеют площадь опоры в шесть раз больше, чем у обычной сваи. Они не могут быть вытолкнуты морозным пучением опять же из-за расширения внизу, которое находится ниже глубины промерзания. Могут применяться как для деревянных, так и для тяжелых каменных 2-3 этажных домов. Есть также опыт строительства пятиэтажных домов на сваях с расширением внизу.

Следует отметить, что на буронабивных сваях с расширением или без него строят также мосты, эстакады, причалы и, если для малоэтажного строительства сваи делают глубиной около двух метров, то для мостов бурят сваи до 30 метров глубиной. Такие сваи используют также при строительстве на вечной мерзлоте и при изготовлении фундаментов по так называемой технологии «стена в грунте». Но эта тема другой статьи.

Особенности забивного фундамента из деревянных свай

Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.

    Деревянные забивные сваи.Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д. Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров

Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель

Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.

Различают три вида забивных деревянных свай:

  1. Одиночные (классические деревянные столбы, которые монтируются по одному).
  2. Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
  3. Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).

Фундамент под баню на лиственничных столбах.Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.

Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.

Виды ленточного фундамента

При строительстве коттеджей на сваях основание ленты фундамента относительно отметки земли может располагаться:

  1. Ниже нулевого уровня на 20-30 см. Такой фундамент называется мелкозаглубленным и наиболее часто применяется для домов в средней полосе России. Конструкция отличается простотой монтажа, отсутствием сложных расчетов, надежностью, универсальностью. Мелкозаглубленный фундамент нельзя устраивать на плывунах, пучинистых грунтах, участках с повышенным уровнем подземных вод.
  2. Ниже нулевого уровня на 50-60 см. Заглубленный тип фундамента по причине сложного устройства и нецелесообразности практически не используется в частном строительстве. При возведении многоэтажных домов такой тип основания применяется при необходимости обустройства цокольного или подвального этажа.
  3. Выше уровня земли на 20-50 см. Висячий тип ленточного фундамента по конструкции практически идентичен свайно-ростверковому висячему фундаменту. Основание такого типа возводится на плывунах, в болотистой местности, пучинистых грунтах, участках с высоким уровнем грунтовых вод, а также там, где существует угроза подтопления. Проектирование и строительство висячего фундамента на сваях требует детального и сложного расчета, который лучше доверить профессионалам.


Фундамент на буронабивных сваях, у которого основание монолитной ленты лежит на земле (нулевой уровень), с практической точки зрения не имеет смысла: если грунты на участке достаточно сильные, чтобы выдержать ленточное основание, то необходимость использовать буронабивные сваи отпадает. Если же грунты на участке слабые, то ленточная часть просядет ниже уровня земли. Преимущества и недостатки

К плюсам свайно-ленточного фундамента на буронабивных опорах относят:

  • минимальная трудоемкость, возможность выполнить все работы своими руками;
  • не требуется выравнивания участка;
  • подходит для строений из различных материалов;
  • может строиться рядом с существующими фундаментами и примыкать к ним;
  • большая несущая способность;
  • доступная стоимость, на 30-40% ниже монолитного основания;
  • возможность устройства в любое время года.

Среди минусов фундамента стоит отметить:

  • невозможность обустройства полноценного подвала и цоколя;
  • не подходит для подвижных грунтов.

Мнение эксперта Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Также к недостаткам можно отнести необходимость шурфирования перед устройством скважин для свай. Шурфирование требуется, если отсутствует информация по геологическому профилю участка. В процессе шурфирования определяется глубина залегания плотных грунтов, на которые будут опираться свайные опоры. При наличии перепадов на участке может понадобиться несколько шурфов.

Плюсы и минусы

Бетонный раствор не поддается негативному влиянию окружающей среды

Конструкции пользуются большой популярностью в частном строительстве, если владельцы не имеют профессиональных навыков и не располагают достаточными средствами для привлечения наемной рабочей силы и техники.

Буронабивная технология имеет такие достоинства:

  • универсальность в плане плотности, влажности и кислотности грунта на участке;
  • простота изготовления опор, могут без труда справиться даже начинающие застройщики;
  • доступная стоимость материалов и необходимого оборудования;
  • сжатые сроки изготовления свайного поля даже для здания большой площади;
  • возможность выполнять работу поэтапно, замешивая раствор и устанавливая опоры с промежутками, необходимыми для отдыха или восстановления погоды.

Минусы конструкций:

  • ограниченная прочность, которая значительно уступает винтовым и железобетонным фабричным аналогам;
  • отсутствие возможности обустройства подвала;
  • необходимость качественной и дорогостоящей теплоизоляции пола;
  • требуется обустройство обвязки или ростверка.

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно! На дно скважины обязательно надо засыпать песок для устройства песчаной подушки. По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором

С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Виды буронабивных свайных фундаментов

Идея буронабивного основания весьма простая: там, где нельзя докопаться до плотного грунта, можно использовать сваи. Чтобы соединить их в общую конструкцию используется ростверк – монолитная железобетонная лента, которая связывает сваи.

Основные схемы свайных фундаментных оснований

Ленточно-свайное фундаментное основание.Используют для тяжелых кирпичных и бетонных зданий, где высокая парусность постройки.
Буронабивное свайное фундаментное основание с монолитным ростверком.Применяют для строительства объектов из пенобетона, газобетона, бревен и бруса.
Плиточно-свайное фундаментное основание. Можно выполнить используя малозаглубленную ленту. Но также можно и не использовать её.Используют, где грунт совсем неудачный: вязкий и топкий, насыщенный болотными и речными водами.

Схемы с использованием этого вида свай делятся на две группы: конструкции, в которых цоколь и стены подняты над землёй и основания, привязанные к грунту.

Преимущество фундаментного основания на сваях: можно поднять строение над грунтом, сохранив при этом жесткость цокольного пояса фундамента.

Благодаря этому сваи могут использоваться на неблагополучных грунтах, они способны защитить каркас дома от холода и грунтовой влаги

А это предельно важно, если дом построен из бруса, бревна или сип-панелей

Этапы фундаментного основания

  1. Скважину бурят с помощью ручного мотобура или мощной передвижной установки.
  2. Монтируют обсадную трубу (если грунт сыпучий или сырой).
  3. Устанавливают арматурные каркасы.
  4. Бетонируют скважину.
  5. Отсыпают песчано-щебеночную подушку для ростверка толщиной 10-15 см. Она компенсирует подъем грунта в результате морозного пучения.
  6. Монтируют опалубку над поверхностью земли, устанавливают арматуру и заливают ростверк, который будет связывает сваи.

Необходимо правильно рассчитать вес здания. От него будет зависеть, количество нужных свай, их диаметр и глубина установки. Если дом тяжёлый, сваи нужно ставить плотнее под стены.

Согласно нормативам, расстояние между центрами соседних опор должно быть не менее трёх диаметров сваи. Если эта дистанция будет меньше, может снизиться несущая способность стоек.

Строим сам фундамент

Буронабивной свайный фундамент с ростверком начинают делать с бурения. Для бурения потребуется специальный агрегат.

  • Инструкция говорит, что пробивать крупную скважину в один проход вовсе не обязательно. Строители порой сверлят пробное входное отверстие небольшой ширины, а уже во второй раз – делают нужный диаметр. Учтите, что в случае каменистого грунта однопроходное машинное бурение подойдёт лучше ручного труда.
  • При использовании современных буров особой конструкции с расширением нижней части скважины, можно сократить количество делаемых свай, а потому и сэкономить на расходе бетона. Такой буронабивной фундамент с ростверком будет ещё выгоднее, чем обычно.
  • Если в проделанной скважине четверть и больше объёма заполнились водой, её обязательно следует откачать перед тем, как вливать туда бетон. При незначительном обводнении дополнительное осушение не требуется.

  • Когда грунт из последней намеченной скважины выбран, делаем опалубку к опорным элементам. Понадобятся или обсадные трубы, или рубероидный рулон. Полноценные трубы вставляем в объём скважины незамедлительно, а лист, если вы предпочли его, сворачиваем в подобие той же трубы, закручиваем проволокой и только потом он входит в скважину.
  • Вертикальность труб может быть поддержана временными деревянными клиньями. Снаружи покрываем каждую трубу битумной мастикой и сверху накручиваем три либо больше оборота армированного малярного скотча.
  • Следом готовится подложка под главную часть основания. Эту подушку делают засыпкой песка во все скважины. Её толщина должна быть тридцатисантиметровой в самом хорошем случае (сколько грунта сверху убирали, столько и сыпем), причём уплотняем достаточно крепко.
  • Теперь скважины необходимо армировать. Внутрь опалубки вводятся четыре прута (вертикальное вхождение, горизонтальная перевязка с дистанцией между узлами 25 – 30 сантиметров). Армирование производится тем более толстой арматурой, чем уже применённая труба. При большом её диаметре иногда берут несколько тонких пучков арматуры. Обыкновенно, ширина столба под сваю от пятнадцати до 40 сантиметров, глубина же – не менее 150 сантиметров.
  • Старайтесь использовать рифлёную арматуру, либо загибать обычную. Технология подразумевает, что верх армировки расположен на высоте, равной глубине закладки ростверка.

Рифлёные арматурные прутья

Бетонные работы

Самостоятельная заливка — очень популярный способ возведения бетонных конструкций. В первую очередь это касается бетона на фундамент. Какая марка для этого подойдет, зависит от типа фундамента и условий его работы. Но самой низкой маркой здесь будет М100.

Одноэтажный дом на столбиках

Деревянные дома почти всегда ставят на столбчатые фундаменты. Раньше в качестве последних использовались крупные валуны, лиственничные сваи или обожженные сваи из сосны, но с бетоном все стало проще. Очень часто можно услышать совет о том, что бетон проще заливать в бочки, вкопанные в землю. В этом случае, действительно, можно ограничиться маркой 100. Стенки бочки не дадут столбам разрушаться от воздействия воды, которая зимой замерзает. Сделать замес 1 кубометра бетона марки 100 просто:

марка цементацемент, кгпесок, кгщебень, кгвода, л
3002577601117208
4002307471215165
5001448351166122

Бетоном с такой низкой прочностью можно также заливать отмостки и черновые полы. Если же речь идет о более массивных и нагруженных конструкциях, то куда более подходящей маркой бетона для фундамента одноэтажного дома будет М200.

Ленты под разными нагрузками

Ленточный фундамент — довольно трудоемкая работа. Для нее нужно вызывать технику, ведь мало кто согласится рыть траншеи и котлованы вручную. Но если в доме планируется подвал, то без ленточного фундамента не обойтись. Чаще всего он сборный, то есть состоит из блоков. Но дешевле обходятся заливные монолитные ленты, особенно если хозяева сами делают опалубку и вяжут арматуру.

Способы создания буронабивных свай

Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).

Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.

Технология изготовления буронабивных свай «сухим» способом

Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.

Алгоритм действий выглядит следующим образом:

  1. Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
  2. Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
  3. Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
  4. В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.

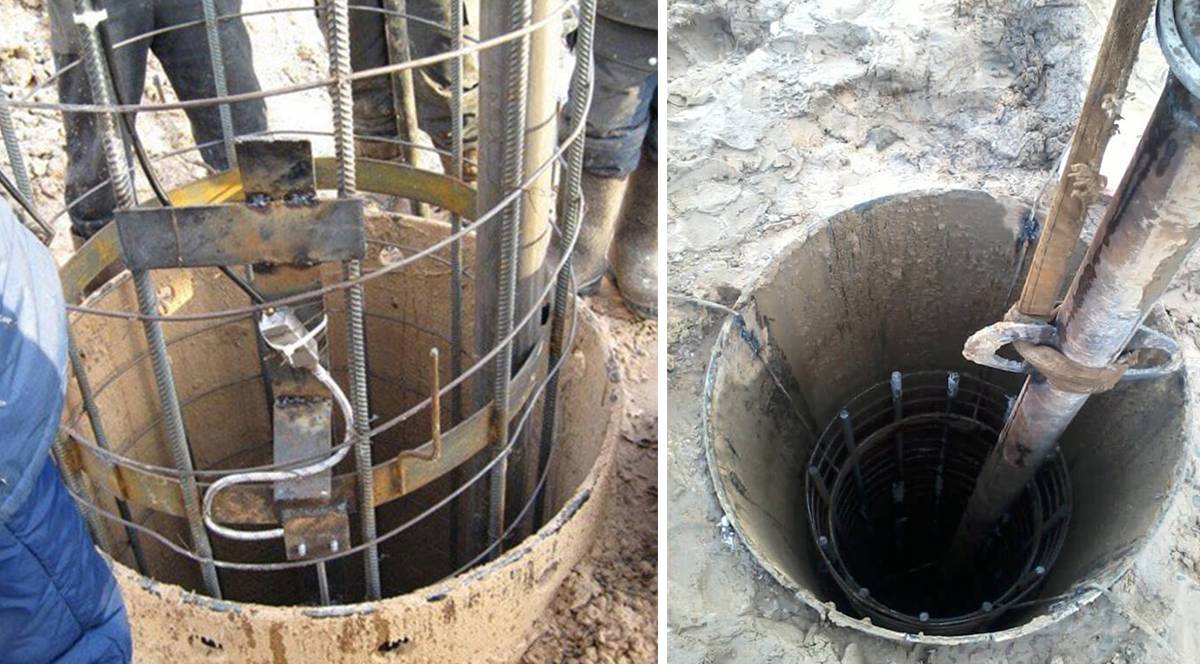

Технология устройства буронабивных свай с обсадной трубой

Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.

Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).

Алгоритм действий по этой технологии выглядит так:

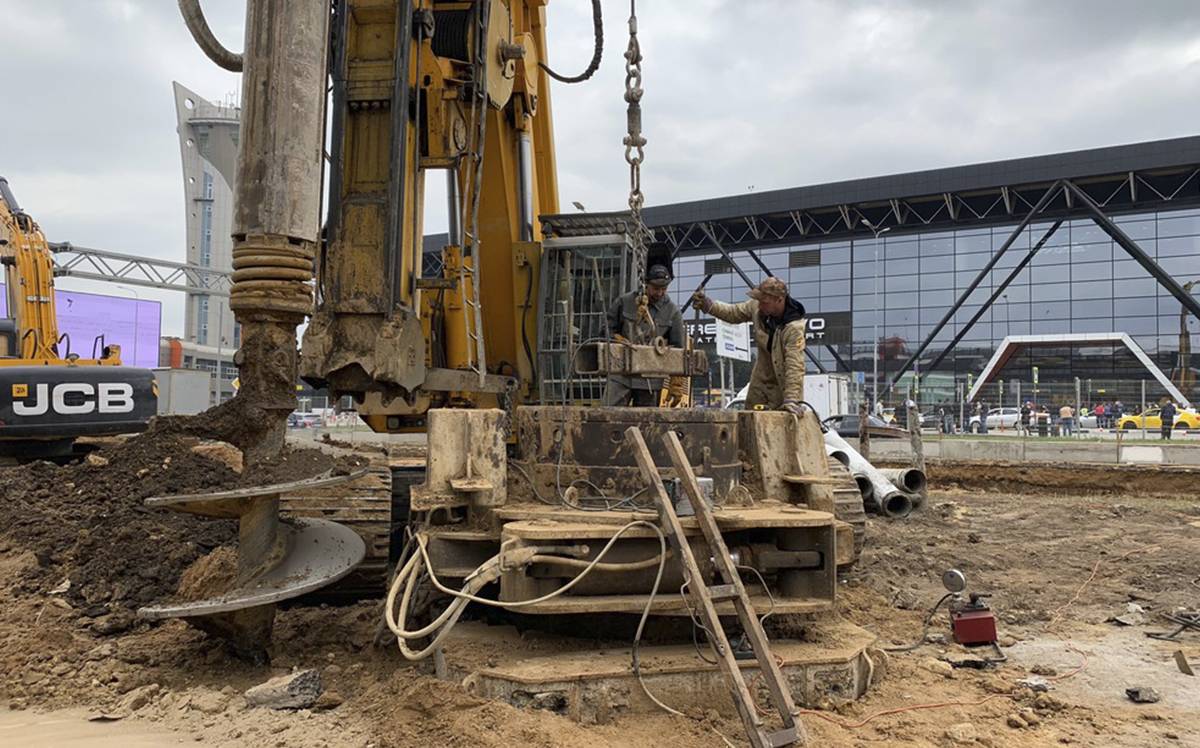

  1. Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
  2. Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
  3. Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
  4. Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
  5. В завершение формируют головную часть кондуктором.

Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.
