Фундамент на буронабивных сваях с ростверком

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Виды ростверков для свайного фундамента

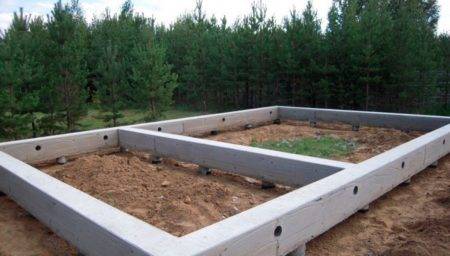

Ростверковый фундамент своими руками соорудить нетрудно, достаточно выбрать тот вид, который будет удобен для выбранной конструкции, и позволит обеспечить наилучшие показатели прочности и надежности.

На сваях ростверк может иметь форму ленты (балки), которая позволяет в определенной последовательности соединить все конструкции между собой, или в форме плиты, которая обеспечивает одновременное соединение всех свай.

Сам ростверк может изготавливаться в виде монолитной системы или быть сборным. Основным различием является способ его изготовления. В первом варианте заливают бетон в установленную опалубку, а во втором – устанавливают готовые железобетонные изделия.

Также ростверк различают по уровню, на котором он находится от земли:

1. Висячий.

Уровень нахождения над землей – от 10 см. При этом такая конструкция может сооружаться на любых типах грунта, но здания должны иметь минимальный вес. Этот вид ростверка используется реже всего, так как всегда присутствует необходимость утепления пола или подвального помещения.

1. Наземный.

Основание такого ростверка находится непосредственно на земле. Для него рекомендуется подготовить песчаную или гравиево-песчаную подушку. Учитывая, что между почвой и конструкцией нет пространства, использовать ее можно только на устойчивых и не пучинистых грунтах. Если установить такое сооружение на почве с глубоким промерзанием или высоким уровнем грунтовых вод, конструкция дает быстро трещину и разваливается.

1. Низкий.

Этот вид отличается тем, что его основа углубляется в почву и располагается на песчано-гравиевой подушке. В основном этот фундамент схож с ленточным, только основание удерживают установленные сваи. Низкий ростверк используется крайне редко, так как требует больших денежных затрат и специального оборудования.

Монтаж буронабивных свай

Строительство свайного фундамента позволяет исключить земельные работы, что значительно ускоряет строительство. Применяются при строительстве промышленных и гражданских объектов, не подходят для построек, в которых планируется возводить под домом подвал. О том, как происходит монтаж свай, смотрите в этом видео:

Представляет собой сваи, погруженные в грунт и объединенные между собой бетонными балками или плитой.

Технология устройства буронабивных опор

Согласно СНиПа 2.02.03-85 применяются следующие методы устройства буронабивных опор:

• буроинъекционное строительство основано на методе нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Инъекционным способом устанавливаются сваи диаметром до 250 мм.
• обустройство свай диаметром более 800 мм основывается на принципе погружения сердечника в шахту, частично заполненную раствором из цемента и песка;
• сплошное бетонирование скважины с расширением нижней части;
• погружение с использованием вибрационного сердечника, полой обсадной трубы с наваренной пяткой в виде конуса и набивания ее бетоном;
• сплошное бетонирование производится как с использованием опалубки, так и без нее. В случае использования опалубки извлекается по окончанию работ.

Этапы монтажа буронабивных опор

Перед бурением сделайте разметку расположения свай Установка буронабивных свай происходит в следующей последовательности:

1. Согласно проекту отмечаются места расположения свай.
2. Бурится скважина по технологии: первые 1500-2000 мм почвы выбирается буровой насадкой, далее бурение проводится с использованием шнека.
3. На дно будущей сваи насыпают слой песка толщиной 300-400 мм, песчаная подушка способствует повышению несущих свойств.
4. Затем, используя кран, в скважину вводят металлический арматурный каркас. Он изготавливается из вертикальных прутьев диаметром 1-1,6 см с горизонтальной обвязкой.
5. Скважина заполняется бетоном, вследствие чего обсадная труба по мере наполнения раствором поднимается к поверхности. Беспрерывно вводится раствор бетона до полного заполнения скважины.
6. Обсадная труба удаляется, формируется голова сваи. О том, как бетонируют буронабивные сваи с рубероидной рубашкой смотрите в этом видео:

Чаще всего сваи монтируют через одну рядом стоящую опору, каждую из которых обустраивают только после того, как предыдущая затвердела на 25%.

Этапы монтажа опор с использованием раскатчика

Раскатчик устанавливают на нижний край бура Возведение буронабивных свай с помощью раскатчика относится к нетипичным элементам строительства фундамента, которое осуществляется в следующей последовательности:

1. На нижний край бура устанавливают раскатчик, являющийся аналогом воронки, выполненной в форме конуса. Раскатчик опускается на необходимую глубину, затем приступают к обустройству скважины методом вдавливания почвы в стенки скважины.
2. Когда отверстие под сваю готово, вал вынимается, а раскатчик остается внутри и служит пятой будущей опоры.
3. Погружаются трубы, которые выполняют функцию опалубки.
4. В них устанавливают металлический каркас, выполненный в форме цилиндра.
5. Полость заливается бетонным раствором.

Монтаж свай с применением полого шнека

Полый шнек Обустройство опор с использованием полого шнека предполагает сборку надежной конструкции любой необходимой глубины залегания опоры. Этапы устройства свай:

1. Полый бур с рабочего торца закрывается забурником, с помощью него в грунте бурится отверстие под опору. До необходимой длины бур наращивается с помощью специальных вставок.
2. Когда бур достигает проектной глубины, начинается подача бетона. Буровую установку включают на реверс, по мере наполнения скважины бетоном бур выкручивается, поднимаясь на поверхность.
3. С помощью вибровдавливателя в свежий бетонный раствор погружают стальной каркас.

Устройство ростверка

Варианты ростверковых конструкций:

Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.

Высокий

• Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
• Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.

Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.

Как собрать опалубку

Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.

Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.

Примерный план армирования

Заливка бетона

Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.

Формулы расчета

Чтобы выполнить расчет количества свай в фундаменте, необходимы два параметра – общий вес здания и несущая способность каждой в отдельности.

Расчет производится с использованием формулы.

Φ = m R F, где

R – расчетное сопротивление грунта, принимаемое.

F – площадь опирания.

m – коэффициент условий работы сваи в грунте (принимаем m=1).

Расчетное сопротивление грунта принимается для песков с любым уровнем влажности 3-4,5 кгс/см2, 1-6 кгс/см2, 5-6 кгс/см2.

На практике расчет прочности сваи определяется от марки бетона, который применялся при ее изготовлении. Цифра в марке бетона показывает, какую нагрузку способна выдержать свая на квадратный см ее веса. Например, свая из бетона М100, поперечного сечения 200х200 мм=400 см2 выдержит нагрузку в 40 000 тонн.

Сводные данные

Для удобства сведем данные в общий список:

Армирование буронабивного фундамента: арматурные стержни.

1. При диаметре опирания в 150 мм, площадь опирания будет равна 177 см2, несущая способность сваи принимается равной 1062 кг.
2. При диаметре опирания в 200 мм, площадь опирания будет равна 314 см2, несущая способность сваи принимается равной 1884 кг.
3. При диаметре опирания в 250 мм, площадь опирания будет равна 491 см2, несущая способность сваи принимается равной 2946 кг.
4. При диаметре опирания в 300 мм, площадь опирания будет равна 707 см2, несущая способность сваи принимается равной 4242 кг.
5. При диаметре опирания в 400 мм, площадь опирания будет равна 1256 см2, несущая способность сваи принимается равной 7536 кг.
6. При диаметре опирания в 500 мм, площадь опирания будет равна 1963 см2, несущая способность сваи принимается равной 11775 кг.

Данные по диаметру арматуры свай даны в разделе “Краткие сведения по технологии возведения буронабивного фундамента”.

А ее расход можно рассчитать так:

1. Свая 150 мм – каркас из 3 прутов, при расходе арматуры ребристого профиля 6 м, гладкого – 0,75 м.
2. 200 мм – каркас из 4 прутов, при расходе арматуры ребристого профиля 8 м, гладкого – 1м.
3. 250 мм – каркас из 4 прутов, при расходе арматуры ребристого профиля 8 м, гладкого – м.
4. 300 мм – каркас из 6 прутов, при расходе арматуры ребристого профиля 12 м, гладкого – м.
5. 400 мм – каркас из 8 прутов, при расходе арматуры ребристого профиля 16 м, гладкого – м.
6. С 500 мм – каркас из 10 прутов, при расходе арматуры ребристого профиля 20 м, гладкого – м.

Расчет общего количества свай фундамента

Расчет свай: количество свай, размеры.

Учитывая общий вес дома и его нагрузку на буронабивной фундамент, производится расчет необходимого количества свай. Оно пропорционально весу дома, который зависит от того, из какого материала он будет изготовлен. Если это газобетон – давление будет легче, если кирпич, то его вес будет значительно выше. Чем вес дома больше, тем больше нагрузка на фундамент, тем больше свай будет необходимо установить. Соответственно свайный шаг установки будет уменьшаться. Тут стоит запомнить один немаловажный момент, который поможет избежать ошибок при расчете. Существует ограничение по минимальному расстоянию между осями свай. Оно не должно превышать трех диаметров сваи. Несоблюдение этого расстояния принесет обратный результат – снизит их несущую способность, тет самым фундамент дома будет ослаблен.

Например, при диаметре сваи в 500 мм, которые чаще всего применяют при возведении кирпичного дома, имеющего буронабивной фундамент, минимальное расстояние между осями должно составлять более 150 см.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

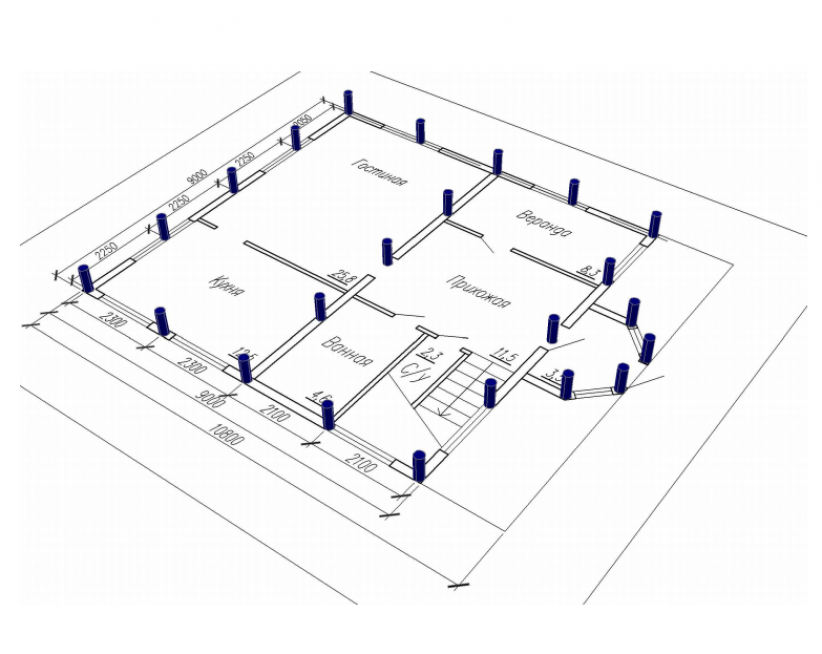

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью. Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи установки на глубину промерзания решение подходит для конструкций из любых материалов.

Например, для домов из кирпича, бруса или сооружения. На его строительство уходит около 5-7 При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Стоит отметить, что несущая способностьбуронабивного фундамента не уступает ленточному или монолитному.

Описание свай

Для обустройства заглубленного фундамента использование свайной конструкции с обсадными трубами является лучшим вариантом. Процесс обустройства достаточно прост. Необходимо использовать бур, чтобы пробурить скважину нужного диаметра и глубины. Отличие от обычной сваи заключается в том, что нижняя основа более широкая, чем у обычного оборудования. Наличие такого дополнения позволяет добавить такие вещества, как бетон, грунт, песок или другие материалы по необходимости. Получение такой распорки в нижней части осуществляется за счет специального оборудования расширяющего типа, которое распирает породу внизу.
