Схемы и советы по армированию ростверка свайного фундамента

Что представляет собой ростверк

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

  • объединяет оголовки опор общим силовым контуром, усиленным арматурой;
  • предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему

Для оснований с опорными колоннами применяются следующие конструкции:

  • ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
  • плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

  • монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
  • сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания. Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок. Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

Армирование ростверка

В любом случае, фундамент свайного типа должен быть в обязательном порядке армированным. Сами сваи армируют в первую очередь для того, чтобы придать им соответствующей прочности.

Та часть арматуры, которая будет выступать из свайной конструкции, будет использована в качестве соединительного элемента между самой сваей и ростверком.

Само скрепление, как правило, осуществляется при помощи сварки.

Для проведения армирования необходимо использовать предварительно составленный чертеж, кроме этого, должна быть перед глазами и непосредственно схема армирования.

Следует помнить, что те элементы ростверка, на которых не будет произведено соответствующее армирование, просто не выдержат нагрузок при возведении стен и перекрытий дома.

Для этих целей рекомендуется использовать арматуру с диаметром сечения от 10 до 14 миллиметров.

Между собой они должны быть жестко связаны при помощи вертикальных стержней из металла с диаметром сечения до восьми миллиметров.

Такой диаметр выбирается ввиду того, что эти металлические прутья практически не подвергаются нагрузке, а предназначены главным образом для того, чтобы придать соответствующую форму каркасу.

Обязательным условием является то, что каждый пояс должен состоять не менее, чем из двух прутьев.

Между собой пояса связываются при помощи стержней, расположенных в горизонтальном положении и связанных обыкновенной вязальной проволокой.

При производстве арматурных каркасов для фундаментов с ростверком на промышленных предприятиях для крепления поперечных соединений используют сварочные аппараты.

Однако непосредственно поперечные круги или квадраты с продольными прутьями соединяются исключительно методом вязания.

https://youtube.com/watch?v=mQmAwgt_LmY

Если предполагается устройство снования в виде сплошной монолитной плиты, то схема армирования остается точно такой же, как и в фундаментах ленточного типа.

В этом случае верхний пояс каркаса выполняется в виде сетки из арматуры с диаметром сечения от 10 до 14 миллиметров, а для обустройства вертикальных стержней используется арматура с меньшим диаметром.

На стоимость самого фундамента главным образом влияет количество бетона и арматуры, которые используются для его обустройства.

Однако вне зависимости от типа выбранной конструкции принцип армирования ростверка остается неизменным.

В том случае, когда предполагается основание загубленного типа, его нижняя часть должна находиться на одном уровне с грунтом.

В некоторых случаях возможно его опускание на несколько сантиметров ниже.

Между сваями необходимо устроить траншеи, в которых из тщательно утрамбованных песка и щебня делаются соответствующие подушки.

Далее производится монтаж опалубки и собирается арматурный каркас.

Этот арматурный каркас должен быть жестко связан с оголовками свай и не доходить до стенок установленной опалубки примерно на пять сантиметров.

Только после этого производится заливка бетоном самого фундамента. Следует отметить, что такой ростверк возможен, только если дом возводится на непучинистом грунте.

Во всех остальных случаях необходимо обустраивать высокие ростверки, при этом также следует уделить особое внимание армированию всей конструкции. Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента

По затратам он обходится намного дешевле

Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента . По затратам он обходится намного дешевле.

Устойчивый фундамент на буронабивных сваях считается наиболее надежным, так как всегда устанавливается в самых плотных слоях грунта, залегающих ниже.

Популярность газобетона обусловлена его высокими тепло- и звукоизоляционными качествами, устойчивостью к температурным колебаниям и абсолютной.

армирование ростверка

Для армирования железобетонного ростверка необходимо создать каркас из арматурных прутьев диаметром 12 мм. Каркас должен обладать двумя контурами — верхним и нижним (на каждом контуре по 2 вертикальных прута), и соединяющими их вертикальными перемычками.

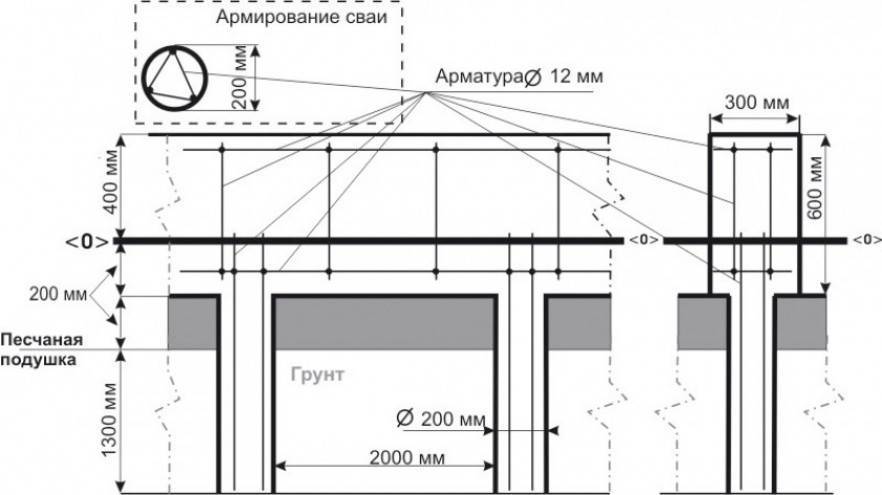

Рис.: Схема армокаркаса для ленточного ростверка

Арматурный каркас ростверка должен жестко соединятся с выпусками арматурных прутьев буроинъекционных свай, однако технология строительства не предусматривает жесткой фиксации самого каркаса — для этого нельзя использовать сварку, поскольку в таком случае армокаркас потеряет эластичность и не сможет нормально переносить деформационные нагрузки. Соединение отдельных элементов каркаса выполняется с помощью вязальной проволоки диаметром 1 мм, для удобства работы имеет смысл использовать специальный крючок для вязки.

Рис.: Схема соединения арматуры вязальной проволокой

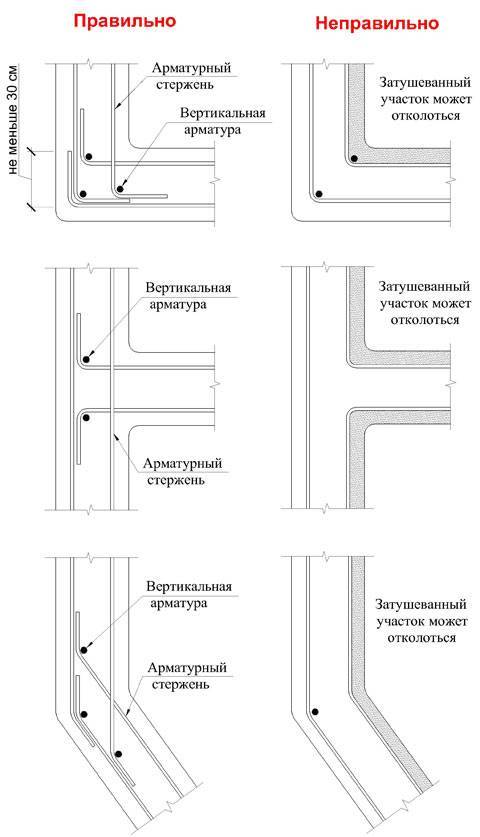

Необходимо выполнить правильное соединение углов армокаркаса, поскольку именно на углах ростверк испытывает максимальные нагрузки.

Рис.: Схема соединения углов армокаркаса После создания армокаркас размещается внутри опалубки, при этом обязательным является наличие 5-ти сантиметрового защитного слоя бетона между самим каркасом и наружной поверхностью стенок ростверка. Для поднятия армокаркаса над нижней поверхностью ростверка используются специальные пластиковые подставки — «бобышки», они же «грибки для арматуры».

Рис.: Армокаркас внутри опалубки ростверка

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

  • бетон;
  • металл;
  • дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Фундамент под кирпичный дом

Выбирая тип фундамента под кирпичный дом, необходимо учитывать характер грунта и его состав. Если объект возводится на участке с осыпающейся почвой, в принципе не приспособленной под строительство столь тяжёлого здания, используются сваи, позволяющие передать нагрузку на залегающие ниже, прочные слои.

Технология возведения свайного фундамента под кирпичный дом

Конструктивной свайный фундамент представлен отдельно заглубляемыми элементами, скреплёнными в случае необходимости ростверком, сделанным из бетона или железобетона. Технология создания подобного фундамента стандартная:

  • расчистка участка и проведение разметки, с предшествующей этому выемкой грунта;
  • бурение колодцев – впоследствии в них будут заглубляться сваи;
  • формирование арматурного каркаса – должен превышать уровень грунта на 30см, дабы была возможность привязки к нему ростверка;
  • подготовка дна скважин – насыпается песчано-гравийная смесь;
  • погружение арматурного каркаса, впоследствии заливаемого бетоном, утрясаемым с целью устранения воздушных пузырей, снижающих прочность.

Свайно ростверковый фундамент под кирпичный дом

Если необходимо усилить фундамент, то потребуется сформировать ростверк, обедняющий сваи. Наличие указанного конструктивного элемента позволяет равномерно передавать нагрузку. Есть несколько типов ростверков: Располагаемый под поверхностью грунта конструктивный элемент, способствует передаче вертикального давления на почву и сваи.

Ростверк следует сформировать после погружения в скважины армирующего каркаса, идентичный которому создаётся непосредственно и под указанный конструктивный элемент. Остов будет привязан к свайному каркасу и окружён опалубкой сборно-щитового типа, внутрь которой заливается бетонная смесь.

Внимание! Работы проводятся поэтапно, после каждой заливки требуется утрамбовывать бетон, прокалывая его прутами из металла, выгоняя воздух. Изготавливается ростверк с применением материалов разного типа

Изготавливается ростверк с применением материалов разного типа.

Расчет и устройство буронабивного фундамента своими руками с монолитным ростверком

Преимущественно рекомендуют формировать комбинированные конструкции, представленные комплексом стальных прутов, заливаемых бетонной смесью.

Какой фундамент под кирпичный дом лучше

Выбирая тип фундамента под кирпичный дом, следует учитывать характер почвы, ориентируясь на следующие рекомендации:

  • сухой песчаный грунт непучинистого типа — подойдёт одна из разновидностей ленточного фундамента: сборный, монолитный, сборно-монолитный;
  • глинистая непросадочная почва – бутобетонный ленточный фундамент;
  • просадочный грунт, имеющий склонность к подвижности – сплошной плитный фундамент.

Внимание! Свайные основания, в том числе укрепляемые ростверком могут устанавливаться на всех типах грунта. Необходимо учитывать тип будущего строения, учитывая наличие следующих факторов:

Необходимо учитывать тип будущего строения, учитывая наличие следующих факторов:

  • формирование подвала и цокольного этажа, с попутным увеличением массы стен, посредством внедрения в кладку железобетонных перекрытий – подойдёт ленточный фундамент;
  • наличие существенных нагрузок на участке, связанных с нестабильностью почвы – свайные фундаменты с применением ростверка;
  • независимо от типа здания, разрешается использовать плитные сплошные основания, за исключением случаев со слабыми грунтами.

Подытожив, рассмотренные факты, возможно, констатировать актуальность возведения свайных оснований в любых условиях. Требуется усиливать конструкцию с помощью ростверка в случае возведения объекта высотой в несколько этажей, дабы избежать подвижности фундамента и увеличить его несущую способность.

Как Заказать фундамент под кирпичный дом

  • позвоните в компанию «Установка свай» — проконсультируйтесь и оформите заказ;
  • группа специалистов прибудет на объект и оценит фронт работ — будет определена конечная стоимость услуги;
  • заключите договор о сотрудничестве;
  • наши специалисты в оговоренные сроки возведут фундамент, представив необходимые гарантии.

Как сделать своими руками?

Строительные работы начинаются с разметки участка под свайное поле:

  • убирают мусор с площадки;
  • выставляют колышки по углам конструкции;
  • натягивают нити для обозначения контура;
  • намечают точки для устройства свай.

Подготовка скважин требуется в двух случаях:

  1. При закладке буронабивного фундамента.
  2. Чтобы быстрее и легче погрузить забивные опоры в грунт (метод не используется при строительстве своими руками).

Способ монтажа опор для свайного с ростверком фундамента под газобетонный дом зависит от выбранного типа силовых элементов.

Для строительства набивных свай алгоритм процессов будет следующим:

  • устройство утрамбованной песчаной подушки на дне скважины;
  • закладка обсадной трубы для предотвращения обрушения стенки шурфа;
  • монтаж армирующего каркаса и его устройства в скважине;
  • бетонирование конструкции;
  • выравнивание верхней части свай на одном уровне.

Кроме буронабивных свай, своими руками можно вкрутить винтовые стержни с помощью металлической трубы в качестве рычага.

Технологические этапы монтажа силовых элементов для свайно-винтового фундамента:

  1. Вкручивания стержней на проектную глубину.
  2. Бетонирование полости трубы, чтобы исключить риск окисления металла внутри изделия.
  3. Обрезка верхних концов опорных элементов на одном уровне.
  4. Наваривание оголовков.
  5. Защита металла гидрофобной мастикой.

После закладки нижней части основания переходят к строительству ростверка – конструктивного элемента, который объединяет выступающие концы опор в единую монолитную конструкцию.

По способу устройства ростверк может быть:

  • заглубленным,
  • наземным,
  • нависающим.

В рассматриваемом случае ростверк может быть металлическим или железобетонным, при этом первый вариант для домов со стенами из газоблоков используется крайне редко (только для легковесных одноэтажных построек).

Чтобы построить металлический ростверк, вначале изготавливают каркас из швеллера или двутавровых балок и наваривают готовую конструкцию на оголовки винтовых свай или к арматурным прутьям, выступающим из буронабивных опор, как часть армокаркаса. Металлический ростверк усиливают уголками и в конце покрывают гидроизоляционным материалом.

Для закладки нависающего железобетонного ростверка вначале необходимо установить специальные подпорки или использовать листовой пенопласт, чтобы поднять конструктивный элемент над поверхностью земли.

Далее следуют такие технологические этапы строительства:

  1. Монтаж щитовой опалубки.
  2. Укладка гидроизоляционного слоя.
  3. Устройство армирующего каркаса на подборках внутри опалубки.
  4. Связка арматуры свай и ростверка.
  5. Бетонирование пространства.
  6. Демонтаж опалубки (после затвердевания раствора).
  7. Покрытие ж/б ленты гидрофобным составом.

На этом строительство свайно-ростверкового основания считают законченным.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

Какими бывают ростверки

Материалом для ростверка могут служить металлические балки, дерево и железобетон. Швеллеры и двутавры обладают великолепной прочностью, но они тяжелы, дороги и не слишком удобны при установке на оголовки разноуровневых свай. Бревна и брусья из древесины выполняют функцию нижнего венца деревянного дома. Сборные конструкции поставляются уже готовыми и требуют лишь монтажа их в проектное положение.

Монолитный железобетонный ростверк считается универсальным и технологически удобным. В отличие от сборных балок, он не предполагает присутствия на строительной площадке подъемных механизмов, выполняется в различной конфигурации в виде плит или лент, может иметь нестандартные размеры, изгибы и преломления. В зависимости от конструктивных особенностей сооружения и грунтовых условий, ростверки бывают:

  • высокими;
  • низкими;
  • заглубленными.

Прочность и долговечность монолитного ростверка обеспечивает правильно подобранный и установленный арматурный каркас. Для возвышающейся над поверхностью грунта конструкции требуется установка более усиленного металлического каркаса, чем для ростверка, опирающегося на грунтовую подушку.

Расчет количества арматуры

Есть точная формула расчета количества необходимого к закупке материала.

Формулы расчета можно представить в алгебраическом варианте. Пусть длина полученного ростверка – x, ширина – y, толщина – m на m в миллиметрах. Расчет проводится для прутов с сечением 1,4 см, класса А-3, перемычки – пруты с сечением 1,1 см, класса А-1.

  • Необходимо вычисление длины всех сторон ростверка. Длину находят исходя из формы. Если форма — прямоугольник, вычисление будет выглядеть, как X*2+y*2. Значение (предположим, k; k = 2x+2y), умножается на два, армирование проводится двумя рядами арматуры.
  • Количество перемычек зависит от длины, расстояния между ними. Пусть длина – z, расстояние между соседними в метрах – p. Количество – (z*p)/2. Длина прутьев вычисляется умножением значения количества на требуемую длину.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья .

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Выбор материалов арматурного каркаса и определение его параметров

Расчет армирования ростверка свайного фундамента должен выполняться опытным строительным инженером, хорошо владеющим темой железобетонных конструкций.

Типовые решения

На практике в индивидуальном строительстве придерживаются следующих правил:

  • в растянутых зонах ростверка укладывают несколько продольных стержней арматуры класса AIII диаметром 20 мм и более;
  • в сжатом поясе размещают арматуру диаметром 8 – 15 мм. Шаг между стержнями продольной арматуры, также именуемой рабочей, составляет 80 – 100 мм.
  • Для восприятия поперечных растягивающих усилий, а также для объединения продольной арматуры в единый каркас, к ней крепятся поперечные стержни – гладкая арматура класса AI диаметром от 6 до 8 мм. Расстояние между ними не должно быть менее 250 мм, но обычно оно принимается равным 3/8 высоты сечения ростверка.

Чаще всего вместо отдельных продольных и поперечных стержней используют хомуты – детали из арматуры в виде замкнутого прямоугольника или перевернутой литеры «П».

Для чего необходим чертеж

Чертеж позволяет:

  • определить потребность в стальных прутках для сборки;
  • изготовить силовую конструкцию в соответствии с документацией.


Армирование Ленточного ФундаментаВ профессионально выполненном чертеже содержатся следующие сведения:

  • габариты каркаса;
  • диаметр стержней;
  • профиль прутков;
  • шаг между проволочными перемычками;
  • интервал между силовой арматурой;
  • конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.


Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Усиление стволов

Довольно часто для реконструкции основания используется усиление. Как укрепить свайный фундамент, вы сможете узнать, если прочтете статью далее. Наиболее удобным способом является укрепление основания с высоким ростверком, ведь стволы при этом доступны для ремонта. Если на свайных столбах имеются трещины, предстоит установить обойму из железобетона, толщина которой составляет 10 см. Заглубление в землю осуществляется на 1 м или больше.

Усиление свай можно осуществить методом оббуривания ствола отверстиями незначительного диаметра. На каждой стороне опоры для этого просверливаются 8-см отверстия. Одно должно приходиться на каждую сторону опоры. В скважины заливается цементный раствор, который формирует бетонную рубашку вокруг опоры и усиливает прочность грунта.

Усиление свайного фундамента может осуществляться в области колонн. Для этого железобетонная или металлическая свая забивается к стволу опоры. Металлические конические трубы вдавливаются при ремонте колонн в действующих цехах производства и при выполнении ремонтных работ в условиях подвальных помещений.

Как рассчитать количество арматуры?

Перед тем, как планировать конструкцию армирующего каркаса, необходимо ознакомиться с нормативными требованиями, изложенными в СП 63.13330.2018. Ключевые аспекты, которые отражены в документации и понадобятся для расчета количества материла:

  • количество стержней для продольных поясов – от 4 шт.;
  • расстояние между арматурой в поясах – максимум 10см.
  • шаг между горизонтальными перемычками – 20–30см;
  • шаг между вертикальными прутками – 25–40см;
  • зазор между краем фундамента и арматурой – не менее 5см.

Имея чертеж с нанесенными габаритами и зная шаг, можно достоверно рассчитать необходимое количество металлопроката для изготовления армокаркаса.

Например, ширина ростверка 50 см, а длина – 10 м. Тогда, учитывая защитный слой бетона с обоих сторон силовой конструкции, для одного продольного пояса с шагом 10 см понадобится 4 стержня. Таким образом рассчитывают количество прутьев для каждой стороны каркаса.

В случае с монтажом силовой конструкции при помощи вязальной проволоки придерживаются установленного правила, что на одну обвязку в среднем уходит 25–30см металлопроката. Зная количество стыков, можно рассчитать потребность в материале.

Методы утепления свайно – винтовых фундаментов

Выбор метода утепления свайно винтового фундамента зависит от расстояния между уровнем грунта и полом 1-го этажа дома, от материала стен, от материала обвязочной балки, и, наконец, от вида утепления:

  1. Снаружи по периметру ростверка.
  2. Утепление пола.
  3. Полное.

Первым способом пользуются при строительстве деревянного дома и небольшой разнице отметок грунта и пола. В этом случае выполняется каркас по периметру ростверка, по которому проводят утепление и облицовку. Промежуток между отмосткой и низом цокольной панели служит для проветривания подпольного пространства (1).

Второй способ заключается в утеплении пола первого этажа и отмостки, при устройстве пола по грунту (2).

ОБРАТИТЕ ВНИМАНИЕ: нежелательно для гидроизоляции использовать полиэтилен, так как срок его службы несопоставим со сроком службы капитальных построек, а замена невозможна. При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3). При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3)

При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3).

При выполнении каждого из этих способов утепления свайно винтового фундамента возможны различные вариации, например, утепление цоколя не снаружи, а изнутри, или устройство цоколя из кирпича на своем ленточном фундаменте.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
