Забивка свай – технология погружения железобетонных свай

Способы погружения свай

Погружение свай: способы

При возведении больших построек, крупных объектов чаще всего выбором становится свайный фундамент. Он пригоден для любых типов почвы, обеспечивая надежность базовой конструкции. Возведение сооружения осуществляется быстрее, чем при укладке ленточного или любого иного базиса, на котором в будущем будет возводиться дом.

Производится по разным методикам:

ударная;
вибрационная;
вдавливающая;
завинчивающая.

При техниках разных видов возникает комбинированная методика:

виброударная;

вибровдавливающая;

погружающая, подмывающая грунтовые слои;

погружающая, использующая электроосмос.

1. Удары

Сильные удары передают поступательную энергию, в результате чего пронзается грунтовая толща, выдавливая часть земли наружу, попутно создавая плотную подушку. Она укрепляет место и делает фундамент более прочным. Чтобы воспользоваться данной техникой, необходимо задействовать на стройплощадке тяжелые, сложные механизмы – рельсовые или самоходные ударные установки.

Рабочие элементы удерживают строго вертикально при помощи своеобразных стрел – копров. Первоначально погружение свай происходит медленно, постепенно, без резких рывков или качков. Это обязательное требование – соблюдение жесткого контроля правильного угла наклона. Малейшее отклонение от норматива приводит к браку. Воздействие осуществляется при помощи штангового или трубчатого молота. Обладая одинаковым весом, молот трубчатый, в отличие от штангового, имеет трехкратно большую силу. От мощных толчков и постукиваний конструкция способна разрушиться. Чтобы этого не случилось, используется специальный предохраняющий наголовник.

Заглубление ведется до момента достижения проектной глубины, вычисляемой на стадии гидрогеологических изысканий. Для Подмосковья средняя глубина составляет 2-3 метра, для влажных песчаников некоторых регионов может достигать 8 метров. Не экономьте на предварительных работах, это в будущем упрощает проведение строительства.

Преимуществами метода считаются:

возведение сооружений возможно на любых почвах;

этап строительства ведется быстро, с высокой производительностью;

несущие свойства фундамента усиливаются благодаря уплотнению земельной «подушки» порядка 20-30 сантиметров вокруг рабочей зоны;

обсадными трубами. В скважину ставится трубка, фиксирующая стенки от осыпания. Затем делается каркас из железа, куда вливается бетон. В зависимости от типа использованной трубы ее можно демонтировать или не убирать из скважины. Технология пригодна для любых гидрогеологических условий;

Первое. Перед монтажом необходимо проведение тщательных расчетов и исследований.

Как определяются несущие характеристики свай?

Существуют 4 метода для определения несущей способности свайных столбов.

Предварительный метод. В проекте несущую способность свай рассчитывают примерно, с дальнейшей корректировкой данных после исследования фактического состояния грунта.
Статистическая обработка несущих способностей свай. Забитые на открытой местности сваи, через несколько суток (2 или 3 дня) испытывают. Ступенчатый домкрат подает конструкции статическую нагрузку. Проверку усадки сваи проводят прибором – прогибометром – с выполнением необходимых расчетов.
Динамическая нагрузка на сваи. Для свай (через трое суток с момента их забивания) производится ударная нагрузка с помощью дизель молота. После этого измеряется степень усадки при помощи прогибометра.
Метод зондирования. К свае прикрепляют датчик и погружают до заданной глубины. Затем следует применение ударной нагрузки. Сопротивление почвы относительно боковой и нижней поверхности сваи определяется с помощью датчиков. Эти показания необходимы, чтобы точно рассчитать несущую способность свай, в зависимости от вида грунта.

Чем забивают сваи в почву

Мы выяснили, что винтовые и буронабивные (буроинъекционные) стержни не требуют применения крупногабаритной строительной техники. А вот забивные стержни самостоятельно погрузить в грунт не получится. Для этого используется машина для забивки свай. Она может быть на гусеничном ходу или на колесной тяге.

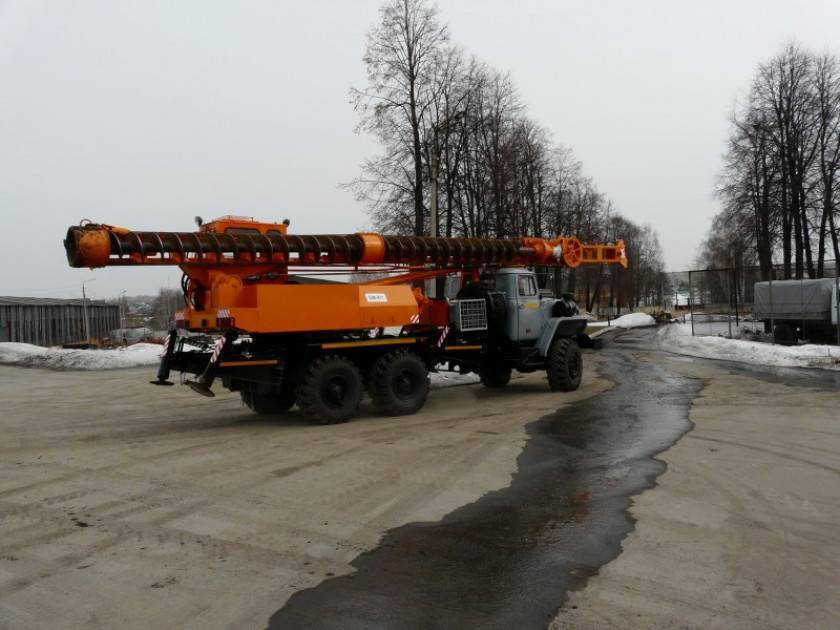

Гусеничная техника просто так попасть на стройплощадку не сможет. Для ее транспортировки потребуется заказывать трал, а это ведет к удорожанию процесса строительства. Колесная техника в этом плане более мобильна, поэтому ее использование более экономично.

Техника для забивания свай

Сейчас мы рассмотрим разновидности строительной техники, которая используется для погружения железобетонных свай в почву.

Они принципиально различаются между собой, прежде всего, по способу погружения:

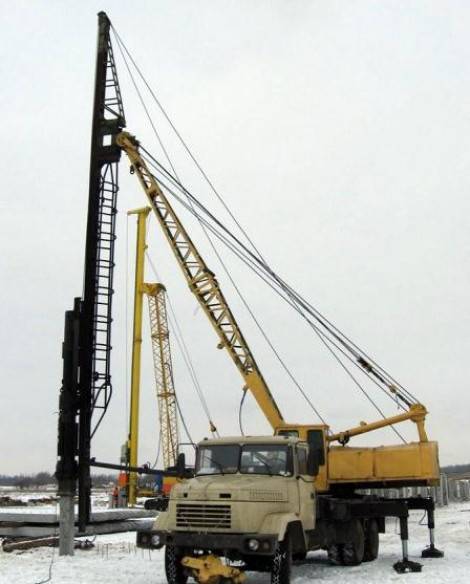

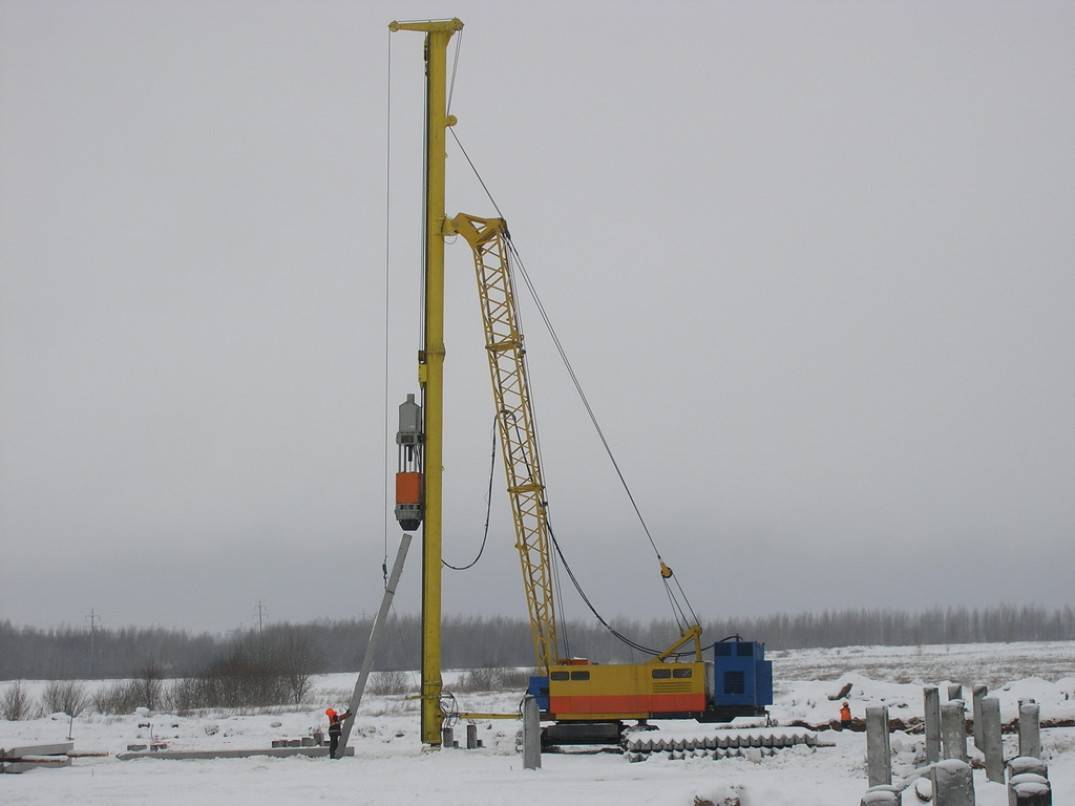

1. Сваезабиватель (копёр промышленного масштаба). Принцип работы данной установки состоит в нанесении серии ударов по свае, установленной в необходимом положении. Сами удары наносятся молотом, виды которого также могут различаться:

Дизельный молот. Работает за счет сгорания дизельного топлива. Ударная часть молота поднимается, а в цилиндр впрыскивается топливная смесь. При падении молота происходит взрыв в цилиндре (воспламенение топлива). При этом энергия удара направляется к свае, а ударная часть идет вверх. Снова впрыскивается топливо, в результате чего молот забивает сваю.
Гидромолот. Гидравлический привод осуществляет и подъем, и опускание ударной части молота. Это дает возможность регулировать силу удара. Например, при строительстве вблизи уже жилых зданий целесообразно использовать не очень сильные, но частые удары.

https://youtube.com/watch?v=i8qWLyDenK0

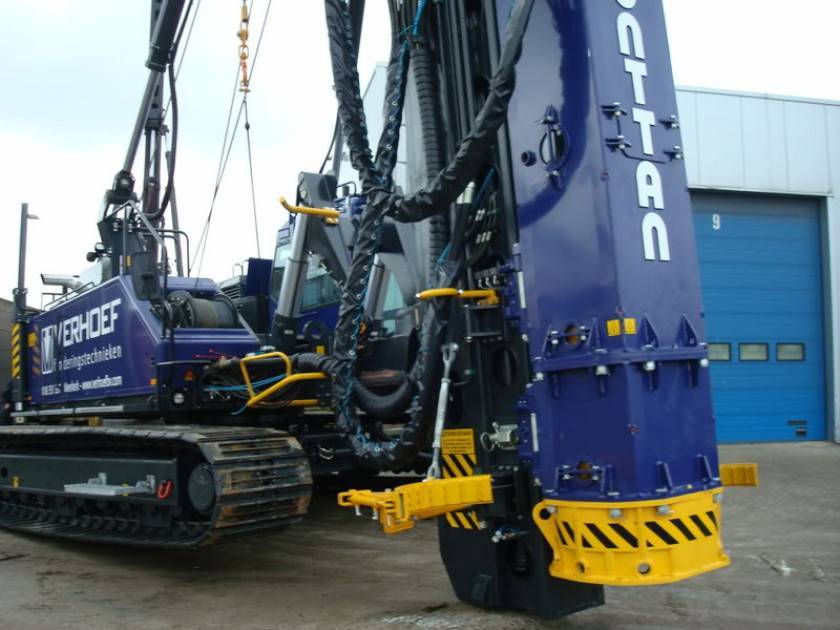

2. Вибропогружатель. Машина для установки и забивания стержня сваи, работающая по принципу создания вибраций вдоль оси сваи, существенно отличается от копера. Питание машины происходит от гидропривода или электродвигателя. Устройство имеет вращатель и пригруз, на котором смещен центр тяжести. Оно закрепляется на оголовке сваи, а под весом вибрации создает все условия для погружения стержня.

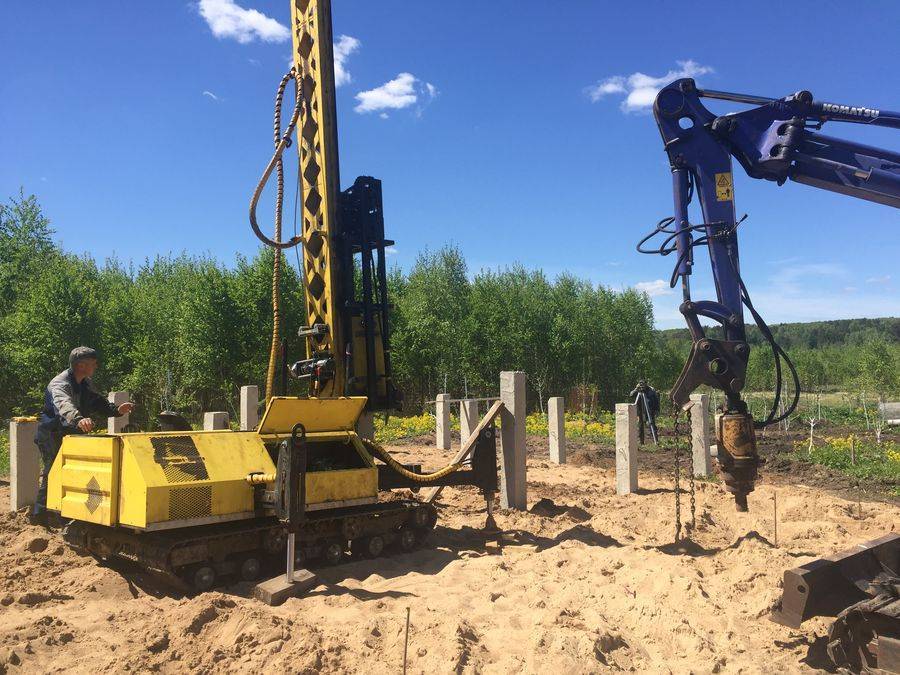

3. Сваевдавливающая установка. Такая техника способна плавно вдавливать железобетонные стержни в почву. Лишь на завершающем этапе погружения допускается нанесение ряда ударов по стержням с целью достижения стержнями плотных слоев грунта. Такая установка используется в таких случаях, когда строительство ведется вблизи жилых домов или уже построенных сооружений. Она позволяет избежать повреждения зданий в результате сильных ударных вибраций.

Работы по забивке свай

На практике работы по забиванию свай производятся в следующем порядке:

Установка для забивания свай подготавливает железобетонный стержень. Для этого стержень устанавливается в такое положение, в котором он будет погружаться. То есть, стержень устанавливается в наголовник устройства.
Производится вдавливание стержня в грунт до тех пор, пока будет существовать возможность его вдавливания.
По стержню наносятся удары, благодаря которым он утапливается на заданную глубину.

Серии свай

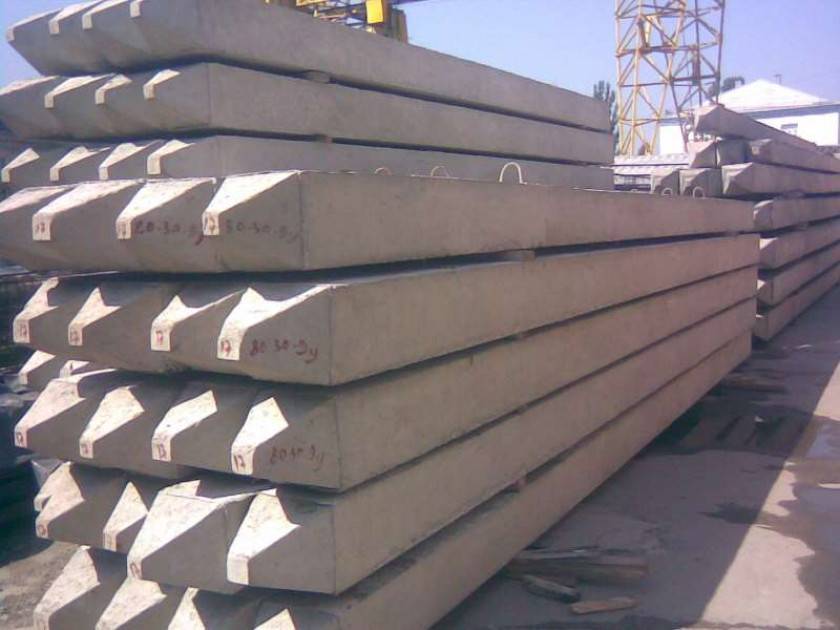

Сваи железобетонные забивные с квадратным сплошным сечением изготавливаются по серии 1.011.1-10. В зависимости от типа армирования руководствуются разными выпусками этого нормативного документа:

ненапрягаемая арматура — выпуск 1, части 1 и 2;
напрягаемая арматура — выпуск 2;
без поперечной арматуры — выпуск 3.

В сериях приведены типовые размеры изделий и рабочие чертежи к ним. Также указывается:

расшифровка маркировки;
область использования;
технические требования к изготовлению и используемым материалам;
методы проведения испытаний;
условия расчетов.

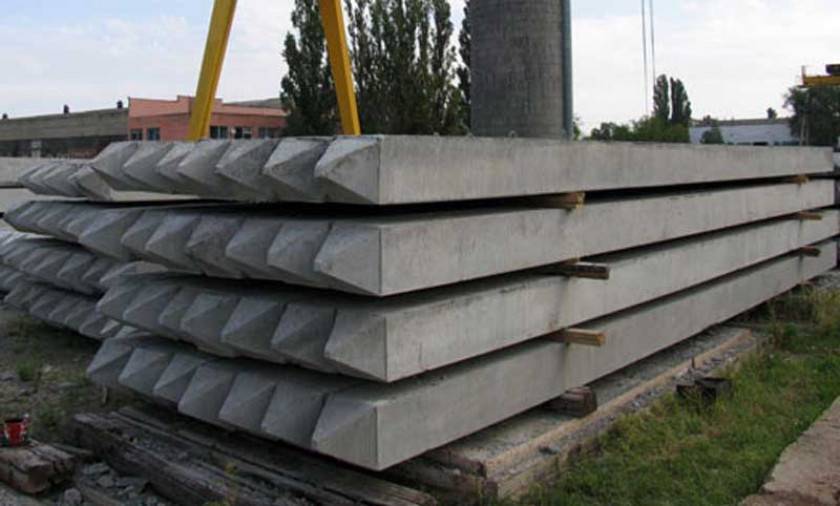

С ненапрягаемой арматурой

Такие фундаменты могут быть длиной от 5 до 12 м. Они подходят для использования во всех климатических регионах. По указаниям ГОССТРОЙ такие сваи рекомендуется применять только в тех случаях, когда использование предварительно напряженной арматуры невозможно или когда такие сваи не могут быть изготовлены в районе строительства.

Маркировка изделий расшифровывается следующим образом:

первая буква С — сплошное квадратное сечение;
первая цифра — длина элемента в дм;
вторая цифра — размер сечения в см;
третья цифра — тип армирования;
последняя позиция — дополнительная информация( 1 — с приставным каркасом острия, У — ударопрочная).

Например, маркировка С 80.30-2.У обозначает элемент ударопрочный квадратного сплошного сечения длинной 8 метров, размером стороны 30 см, армированием 2 типа.

Типы армирования ненапрягаемых свай.

С напрягаемой арматурой

Предварительное напряжение арматуры предусматривается для повышения ее прочности. Выполнить его можно механическим или электротермическим способом. Благодаря проведению предварительных мероприятий, готовая конструкция характеризуется большей прочностью на изгиб. Сваи с напряженной арматурой могут быть с поперечным армированием или без него. Последние не рекомендуется применять на пучинистых грунтах, когда силы пучения могут превышать вдавливающую нагрузку на элемент.+

Номенклатура забивных свай с предварительным напряжением.

По серии свая может называться (маркироваться) по-разному, в зависимости от расположения и типа используемой арматуры:

Сц — центральное армирование;
СН — напрягаемая стержневая арматура;
СНпр — напрягаемая проволочная арматура;
СНк — напрягаемая арматура с использованием метода непрерывного безопалубочного формования.

В настоящее время часто более выгодным вариантом становятся фундаменты без предварительного напряжения.

Забивка свай — это ответственный и трудоемкий процесс. Выполнить его без специального оборудования и опыта невозможно. Чтобы построить надежные и долговечные фундаменты потребуется провести предварительные исследования и расчеты.

Хорошая реклама

Достоинства и недостатки свайных конструкций

Свайно-ростверковый железобетонный фундамент отличается по стоимости: он гораздо дешевле (примерно на 20-30 %) классического ленточного. Экономия достигается за счет минимального объема земляных работ и значительно меньшего расхода основных материалов – арматуры и бетона. Это является его основным преимуществом.

Другие достоинства:

Скорость строительства – за счет минимального объема, а иногда и полного отсутствия земляных работ требуется значительно меньше времени на его сооружение.
Возможность устройства в любое время года – погодные условия никак не отразятся на качестве и надежности основания.
Возможность самостоятельного проведения работ – для вкручивания свай необязательно наличие специализированного оборудования, так как это можно сделать и вручную силами 2 человек.
Возможность устройства на участках со сложным рельефом.
Прокладка коммуникаций возможна уже после сооружения фундамента.

Рисунок 2. Разновидности свай для фундаментов

Из недостатков стоит выделить невозможность строительства свайно-ростверковых конструкций на скалистых и каменистых грунтах. Не менее значимым минусом является подверженность металлических свай коррозии. Тем не менее, срок службы фундамента этого типа может достигать более 50 лет в зависимости от используемых свай и метода их противокоррозионной защиты.

Сваи для забивки: типовые разновидности

Погружение опор в грунт методом забивки подходит далеко не каждому типу свай. Как правило, эта методика практикуется в процессе заглубления монолитных стержней из железобетона, стали или древесины, диаметром до 60-80 сантиметров и длинной до 25 метров.

Впрочем, такие габариты характерны далеко не для всех забивных опор. Например, типовые железобетонные сваи имеют не круглый, а квадратный профиль с размерами сечения от 35х35 сантиметров (для свай длиной до 7 метров) или 40х40 сантиметров. А согласно ГОСТ 19804.2-79 длина таких опор колеблется в пределах от 3 до 20 метров.

Металлические забивные сваи – это обычные обсадные трубы с наваренным оголовком и конической пятой. Диаметр таких опор колеблется между 25 и 60 сантиметрами, а длина – между 3 и 12 метрами.

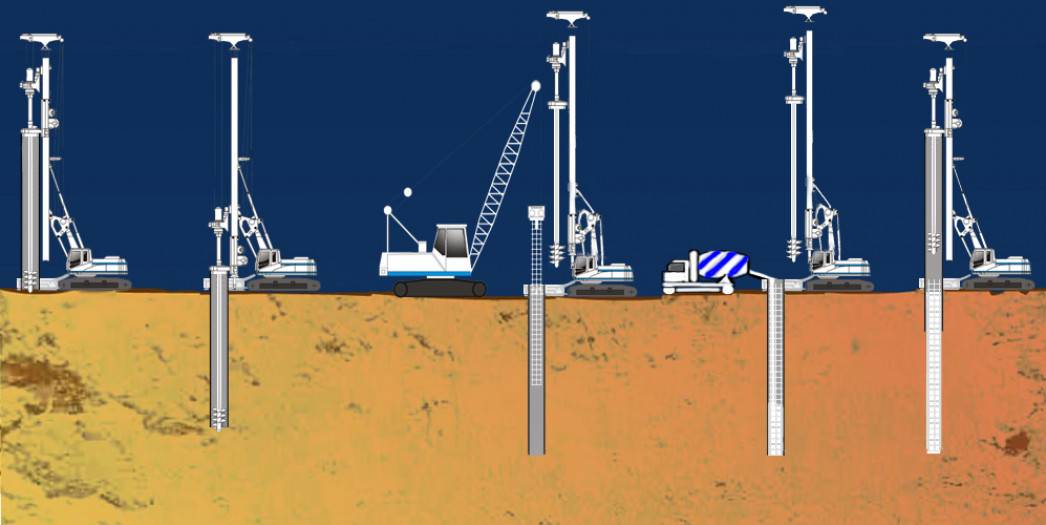

Преимущества буронабивных свай и недостатки

Широкое применение технологии буронабивных изделий в строительстве фундаментов связано с массой преимуществ, которые она имеет. Основными среди них являются:

Применение технологии при возведении бесподвальных зданий

В данном случае нет необходимости рыть котлован, а сами сваи используются в качестве ограждающих конструкций, таким образом не происходит нарушения основания под соседними объектами.
Буронабивные сваи обладают способностью выдерживать большую несущую нагрузку, что очень важно при строительстве жилых объектов. Таким образом здания могут достигать в вышину около 250 метров.
При возведении такого фундамента полностью отсутствует динамическое воздействие на соседние сооружения и здания, поэтому технология установки буронабивных свай может применяться в сложных условиях геологического расположения объекта, а также в местах плотной застройки

Помимо этого, буронабивные изделия не нарушают уже выстроенные коммуникации.
Кроме всего выше описанного, технология буронабивных свай позволяет кардинально минимизировать уровень шума, во время проведения работ.
Короткие сроки возведения такого фундамента экономически привлекательны не только для застройщиков, но и для инвесторов.
Технология установки буронабивной сваи значительно сократила количество потребляемой во время строительства арматуры, позволила уменьшить объем земляных работ. Процесс возведения фундамента может происходить круглосуточно, при этом требуется значительно меньше и самих свай, таким образом, строительство оказывается гораздо дешевле.
Область применения буронабивных свай достаточно широка, их можно использовать не только в качестве отдельно стоящих столбов, фундаментов, но и целых стен.

Как и любая другая технология строительства, установка буронабивных свай имеет свои недостатки, которые касаются непосредственно самого процесса.

Среди основных недостатков необходимо отметить следующие:

Стоимость устройства свайного основания методом статического вдавливания

Рассчитывается на основе следующих исходных данных:

характеристик грунтов основания;
общего объема работ по погружению элементов;
сечения, длины, типа и материала погружаемых элементов;
проектной нагрузки на погружаемый элемент;
объема работ по выполнению стыковки элементов и антикоррозионной обработки;
месторасположения объекта строительства;
климатических условий площадки строительства;
наличия и мощности точки подключения к электроэнергии;
наличия первоначальной рабочей документации на строительство;
необходимости дополнительного проектирования и согласования;
объема геодезических работ на площадке строительства;
объема работ по статическим испытаниям;
объема услуг Генподрядчика (по подготовке стройплощадки, котлована, временных и подъезных путей, складов, стоянок, ограждению и освещению стройплощадки, водоотведению и водопонижению, вывозу и утилизации строительного мусора и оголовков свай, охране имущества и техники, наличию вахтового городка для проживания ИТР и рабочих, организации поставки, складиования и приемки по качеству погружамых элементов и т.д.)

Подготовительный:

На этом этапе инженерами нашей компании разрабатывается и согласовывается с Заказчиком проект производства работ, включающий график производства работ по погружению свай и проведению статических испытаний, программа проведения статических испытаний, график поставки свайных элементов, схемы движения СВУ, требования к месторасположению и обустройству котлованов, складов временного хранения и базирования, проездов и подъездных путей. Параллельно с мобилизацией СВУ и другой на объект производится приемка и инженерная подготовка строительной площадки, а именно: геодезическая основа строитеьства, прием-передача основных осей и реперов зданий, устройство временных технологических дорог и монтажных проездов, устройство стройплощадок и площадок для складирования элементов свай, завоз и размещение мобильных (инвентарных) зданий и сооружений. Перед началом производства работ выполняется подготовка площадки строительства. В большинстве случаев достаточно выполнить черновое выравнивание, так как СВУ успешно работают на уклонах и додавливают сваи до проектной отметки на глубину до 3 м прямо с поверхности земли. В случае необходимости устраивается котлован, размеры которого больше размера здания на технологическую ширину (1-3м), необходимую для погружения угловых свай и крайних свай, располагающихся возле бровки котлована. Вдоль площадки производства работ выполняются жесткие щебеночные основания для складирования свай, размеры которых зависят от количества свай по проекту. Согласно существующим нормам на 1м2 площадки возможно складировать до 1,6м3 свай. Кроме того, в подготовительным периоде выполняются работы по пробному погружению свай и по статическим испытаниям пробных свай, на основе которых подтверждаются или корректируются проектные решения о допустимой нагрузке на сваю, количестве, длине и сечении применяемых свай, необходимости и глубине лидерного бурения. Сваевдавливающие установки позволяют без труда, с использованием достоинств данной технологии, выполнить статические испытания за счет своей точности погружения и наличия в кабине оператора СВУ приборов для контроля усилия вдавливания по всей длине погружаемого элемента. Кроме того, согласно требованиям ГОСТ, коэффициент надежности при статических испытаниях на 16% меньше, чем при динамических.

Преимущества метода

Невысокий уровень шума в процессе погружения (не превышает 50 дБ, тогда как при забивке дизельмолот вырабатывает шум свыше 100 дБ);
Минимальная величина деструктивных динамических нагрузок на фундаменты близстоящих зданий, что позволяет погружать сваи вблизи существующих сооружений;
Высокая эффективность и производительность при работе в несвязных водонасыщенных грунтах;
Себестоимость вибропогружения аналогична ударной забивки, что делает этот метод равносильно экономически выгодным.

Рис: Процесс вибропогружения опор для линий электропередач

Важно: не лишена технология вибропогружения и недостатков, к которым можно отнести низкий уровень эффективности в плотных глинистых грунтах и ограничения на погружение составных железобетонных конструкций.

Обрезка оголовков на нужном уровне

Чтобы забивные сваи в верхней части располагались в горизонтальной плоскости необходимо предварительно, после внедрения всех опор в грунт выполнить разметку. Для этого подойдет лазерный уровень и черный маркер.

Технология работ по разметке фундамента из забивных свай не сложна.

Достаточно лишь установить уровень на требуемой высоте с любого угла дома и включить прибор. Два взаимно перпендикулярных луча позволят отметить на опорах свайных фундаментов двух стен линии, до которых требуется обрезать сваи. Те же действия повторяют и с противоположного угла будущего дома.

Технология обрезки оголовков свай

Обрезать оголовки опор фундаментана забивных железобетонных сваях можно несколькими способами:

Отталкиваясь от линии горизонтальной разметки выполнить кольцевую линию на данном уровне, обрезать бетон угловой шлифмашинкой и отбить его кувалдой.

После вскрытия арматуры ее обрезают болгаркой с диском по металлу. После этого удаляют оставшийся бетон.Более быстрый способ предполагает использование специальных гидравлических насадок для обрезки свай фундаментов на забивных сваях. Конечно, использование специализированной строительной техники значительно увеличит стоимость строительства, но это позволит выполнить работы значительно быстрее.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
место расположения строительства. Чем дальше от места расположения техники, тем дороже;
объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Виды забивных свай

В зависимости от используемого материала, выделяют следующие виды забивных свай:

Деревянные – наиболее старинный вид, представляющий собой заостренные стержни круглого или квадратного сечения, изготовленные из древесины твердых пород – дуба, лиственницы, ясеня или бука.Железобетонные – наиболее распространенный в наши дни вид, представленный бетонными армированными стержнями заводского изготовления чаще квадратного сечения со сторонами 150, 200, 300 мм или круглыми стержнями того же диаметра.

Разновидность забивных свай

Фундамент на железобетонных сваях может быть выполнен и с использованием буронабивной технологии, при которой в грунт внедряется пустотелая опалубка в виде трубы из стали, асбестоцемента, железобетона. В последующем, для значительного увеличения прочностных характеристик опор внутрь их монтируется армирующий каркас и выполняется заливка полости бетонной смесью.

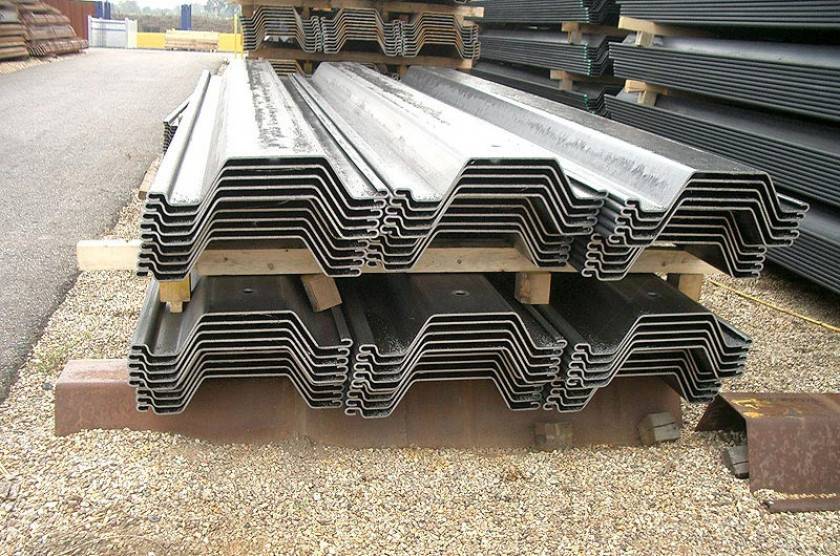

Стальные забивные сваи

Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.

Стальные забивные сваи.

По конструкции стальные сваи бывают:

корневидные;
конические;
анкерные;
колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Достоинства и недостатки фундамента на стальных сваях

Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

Небольшой вес.
Возможность установки на глубину до 90 м.
Возможность возведения фундамента круглогодично.
Длительный срок службы.

Забивка свай своими руками

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той оговоркой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки нужно собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную высоту и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Виды копров

Копры (установки для погружения свай) бывают металлические и деревянные и перемещаются на колесах по рельсам или без колес по каткам. Основной частью копра является направляющая стрела. Вверху копра имеются блоки для тросов, предназначенных: один — для подъема и опускания молота, другой — для подъема и установки сваи. Лебедки крепятся к нижней раме копра. Сваи подтягиваются и заводятся под наголовник молота с помощью двухбарабанной лебедки.

Установка сваи на копер и транспортировка к точке забивки

Копры, предназначенные для дизель-молотов, отличаются простотой изготовления и монтажа, легко разбираются на отдельные узлы и в таком виде перевозятся на автомашинах. К недостаткам этих копров относится необходимость укладки и рихтовки рельсовых путей и сравнительно небольшая производительность: 8-10 коротких свай в смену.

При установке дизель-молота на самоходных копровых агрегатах их производительность может быть увеличена до 25- 30 свай в смену.

Порядок создания проекта

Последовательность инженерных расчетов в ходе планирования силовой конструкции:

Особенности разработки плана для основания на железобетонных забивных сваях

При проектировании фундамента с использованием железобетонных силовых элементов в ходе расчета грузоподъемности одной сваи учитывают не только сопротивление почвы под опорной площадью основания, но и давление к вертикальным стенкам опоры со стороны грунта.

Формула для определения несущей способности ж/б опоры:

F_d=Y_cr (F_df+F_dr), где

Y_cr — коэффициент общих условий работы почвы;
F_df – сопротивление слоев почвы под опорной площадью сваи;
F_dr – сопротивление грунта к боковым стенками опоры.

F_df=Y_cr×R×A, где

R – расчетное сопротивление грунта на участке,
А – площадь опорной поверхности.

F_dr=U×Y_cr×F_i×H_i, где

U — периметр сечения опорного столба;
F_i – сопротивление отельных слоев почвы к боковой поверхности сваи;
H_i — толщина слоев почвы, которые взаимодействуют со стенкам опоры.

Требования санитарного контроля

Правилами СНиП контролируется необходимый этап срезки экологически чистого плодородного слоя перед разметкой свайного поля. В дальнейшем почва используется для рекультивации сельскохозяйственных земель и озеленения района.

Допускается не снимать плодородные слои, если:

его высота менее 10 см;
на заторфованных и заболоченных участках;
почва с низким плодородием.

В соответствии с требованиями санитарного контроля на участках, где по данным экологических исследований имеются выделения из почвы газа радона, торина или метана, необходимо реализовать мероприятия:

Какими бывают сваи

Классификация свай производится по нескольким параметрам:

конструкции – цельные или составные, выполненные из отдельных секций, с острием или тупым нижним концом (открытым, закрытым), с уширениями на разных уровнях или без них;
по размеру – короткие (жесткие) и длинные (гибкие или средней жесткости);
форме сечения – круглые и многоугольные, трапецеидальные, пирамидальные и конические, крестообразные, тавровые и двутавровые, сплошные и пустотелые, ровные и переменного поперечного профиля;
материалу изготовления – деревянные, бетонные или железобетонные, из металла, грунтобетонные, комбинированные;
характеру работы – висячие и опорные (сваи-стойки);
технологии монтажа – забивные, винтовые, набивные (частотрамбованные, буронабивные), вдавливаемые;
способу армирования – с поперечно и продольно установленными ненапрягаемыми или предварительно напряженными стержнями, расположенными в центре, по периметру или углам.

В зависимости от грунтовых условий, конструкции и высоты дома выбирают различные типы свай. К примеру, в качестве свайного фундамента на вечномерзлых грунтах, а также в районах с сейсмичностью, превышающей 6 баллов, не допускается использовать сплошные железобетонные стволы без поперечного армирования. А круглые полые жб сваи великолепно проявляют себя в условиях сейсмичности 7 и более баллов, но использование такого фундамента при строительстве гидротехнических сооружений не допускается.

Назначение и виды свайопределяют вариант их изготовления – в заводских условиях, на площадке или непосредственно в грунте.

Сваи-стойки представляют собой столбы, проходящие сквозь слабые слои и опирающиеся непосредственно на плотные грунтовые пласты. К висячим сваям относятся стволы, передающие нагрузку от сооружения на сжимаемый грунт через свои боковые поверхности.

Для погружения свайного фундамента до необходимой отметки забивным или вдавливаемым способом используют специальное оборудование – молоты, копры или другие установки ударного и вибрационного действия. Они бывают:

гидравлическими;
механическими;
дизельными;
пневматическими и т.д.

Набивные типы свай выполняются с предварительным бурением скважин или забивкой полых труб в грунт, который в процессе углубления удаляется разными способами. Образованное отверстие впоследствии заполняется бетонным раствором. В зависимости от технологии производства работ и характеристик грунта, оболочки вынимают или оставляют в качестве обсадки. Часто конструкция буронабивных свай предусматривает устройство уширенной пяты, увеличивающей несущую способность фундамента. Отверстие в нижней части образуется механическим путем (разбуриванием) или посредством камуфлетного взрыва.

Винтовые сваи изготавливают из железобетона, либо металла. Они состоят из ствола и винтовых лопастей, расположенных на установленном в нижней части башмаке-наконечнике. Столб может быть как пустотелым, так и сплошным или заполненным бетоном, а лопасти – литыми стальными или чугунными, сварными металлическими и даже пластмассовыми.

Одним из видов свайных фундаментов являются шпунтовые стенки, выполненные из дерева, а также стали или железобетона. Сваи устанавливаются вплотную друг к другу, создавая водонепроницаемое ограждение.

Деревянные сваи

Для деревянных свай используют длинномерную древесину ели и сосны. В определенных ситуациях допускается применять дуб, лиственницу или кедр. В качестве материала выбирают прямоствольные бревна, очищенные от коры. При значительном заглублении допускается выполнять наращивание деревянных свай по длине до 3-4 элементов.

Нижнюю часть стволов заостряют, а в случае погружения в каменистые или слишком плотные грунты – на нее надевают защитные металлические башмаки. Сверху на бревна устанавливают бугель, представляющий собой кольцо из металла. Он предохраняет дерево от возможного разрушения ударным молотом.

Железобетонные сваи

Сборные сваи изготавливаются на заводах, а монолитные – непосредственно на площадках в соответствии с проектом. Арматура может быть обычной, либо предварительно напряженной, а для заливки применяют тяжелые бетоны с соответствующими показателями по морозоустойчивости.

Металлические сваи

Для свай используются трубы, сварные конструкции или прокатный профиль. Изделия небольшого диаметра допускается погружать закрытыми снизу коническими наконечниками. В качестве защиты от коррозии поверхность металлических свай обрабатывают:

Заказать погружение железобетонных свай

Наша компания использует мощный дизель-молот, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать 16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30 железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в Контакты либо заполнив форму ниже:

Так же рекомендуем посмотреть:

Свайный фундамент для строений
Свайный фундамент и дома на сваях

Наша компания занимается забивкой свай – обращайтесь, поможем!

Журнал вибропогружения свай

Тип используемого вибропогружателя и наголовника;
Тип стыковки наголовника и свайного столба;
Реализуемый метод защиты оборудования от гидравлического удара;
Мощность двигателя и частота колебаний вибропогружателя;
Модель сваебойной установки и копровой мачты;
Уровень грунтовых вод на строительной площадке;
Тип, длина и сечение погружаемых свай;
Проектная глубина погружения столбов;
Результаты пробного вибропогружения свай: скорость погружения, амплитуда движения вибпропогружателя, глубина забивки сваи в грунт, сила подаваемого на вибропогружатель тока.

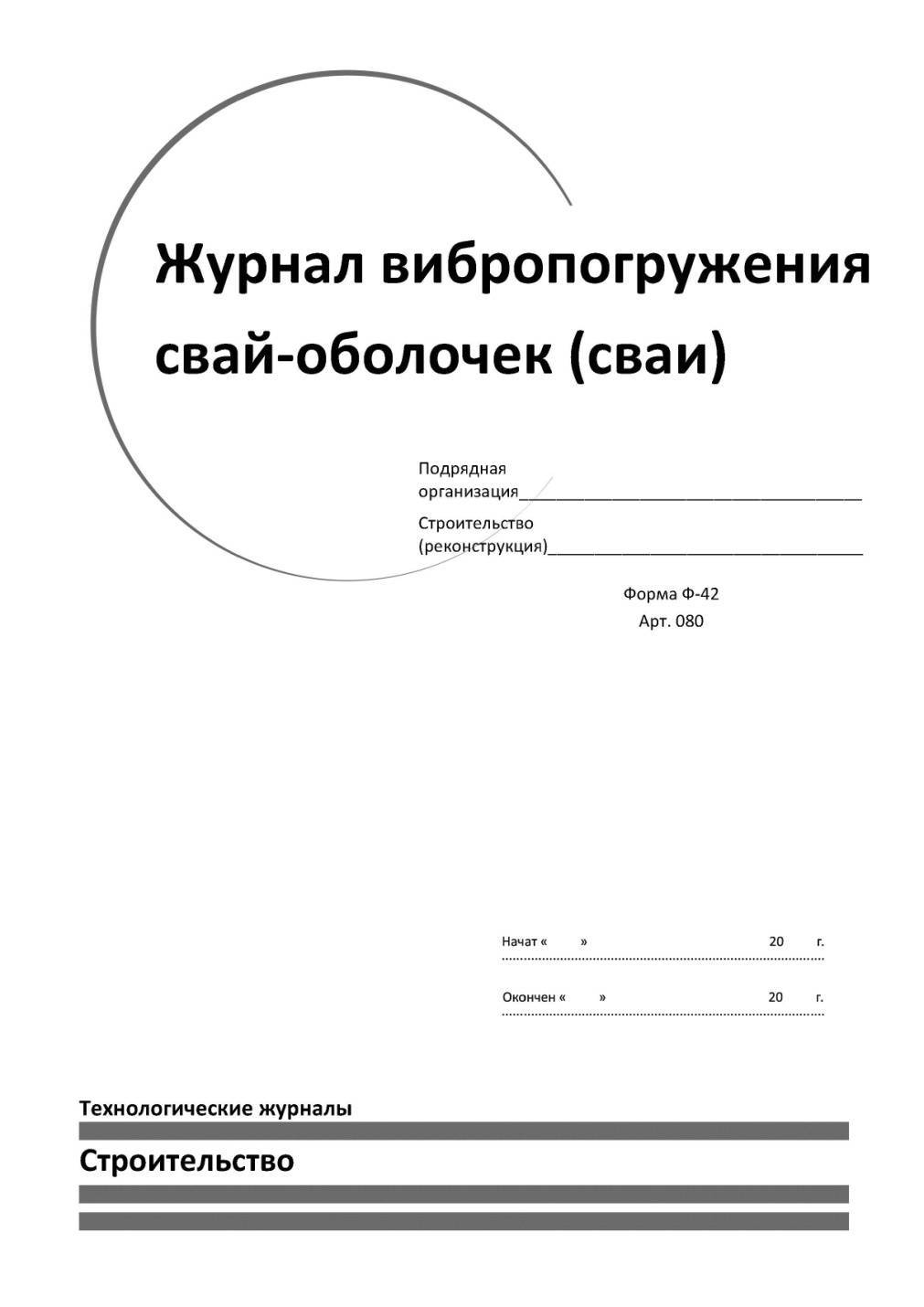

Рис: Лицевая страница журнала вибропогружения свай

Номер залога (периода времени, за который высчитывается отказ сваи);
Время продолжительности залога;
Величина погружения сваи от одного залога;
Отдых сваи между проведением последующих залогов;
Информация о работе вибрационного погружателя: частота колебаний, сила и напряжения подаваемого тока.

Важно: журнал должен заполняться непосредственно на месте проведения работ, последующий перенос черновых записей в журнал строго запрещается.

Поставка ЖБ свай

Одним из направлений деятельности компании «Установка Свай» является поставка качественных железобетонных конструкций. Мы поставляем сваи всех востребованных в строительстве типоразмеров:

цельные сваи сплошного квадратного сечения;
составные сваи;
сваи прямоугольного сечения.

Все реализуемые нами сваи изготовлены согласно стандартам ГОСТ № 19804 «Сваи забивные железобетонные». Они проходят строгую проверку качества как на заводе изготовителе, так и специалистами во время приемки. Наши сваи соответствуют строгим нормам ГОСТа по несущим характеристикам, устойчивости к внешним нагрузкам, модулю упругости, водопроницаемости и морозостойкости.

Рис: Склад железобетонных свай

На складах компании в большом объеме хранятся наиболее востребованные виды свай, что позволяет нам оперативно удовлетворять потребности любых клиентов — от индивидуального строительства до крупномасштабных проектов.

Важно: все работы по транспортировке и разгрузке свай мы берем на себя. Железобетонные конструкции будут поставлены в любую точку центрального региона России в течении 1-3 дней с момента заказа

Технология забивки железобетонных свай
