Советы и инструкции по армированию ленточного фундамента

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1 : выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.httpsv://www.youtube.com/watch?v=Gial8rI0FzM

ШАГ 2 : подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3 : имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз

Фотографии опалубки ленточного фундамента

Обустройство каркаса фундамента

Монолитный фундамент армируется в виде цельного единого каркаса на всю высоту. Расстояние между отдельными арматурными прутьями должно обеспечивать свободное прохождение бетонной смеси между ними. Иначе говоря, если в бетоне используется щебень фракции 20-40, то промежуток между прутьями каркаса должен быть не менее 4 см.

Применение бутового камня намного дешевле обычной бетонной смеси, но для создания единой конструкции необходима перевязка фундамента по всему периметру. Арматурный каркас несовместим с камнем больших размеров, в таких случаях технологическим решением становится устройство армопояса снизу и сверху фундамента.


Через каркас должны свободно проходить даже самые крупные фракции бетона Источник earny.ru

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

  • Склонность металла к коррозии.
  • Невозможность установки каркаса на длинные или погруженные в грунт блоки.
  • Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно выбрать арматуру для фундамента?

Если арматуру для ленточного фундамента вы приобретаете, то обратите внимание на ее обозначение:

  • Индекс С говорит о том, арматурный прокат – свариваемый.
  • Индекс К – означает, что арматуру стойка против коррозионного растрескивания, которое может возникнуть под напряжением.

Если нет одного из этих индексов, значит, арматура для фундамента не подходит.

К слову, для сварки каркасов из стержней 12 мм диаметром ввиду трудоемкости процесса электродуговая сварка не применяется – тем более что стержни так легко пережечь. Неприменима дуговая сварка и для арматуры класса А-III, 35ГС.

Величина нахлестка — это 30 диаметров арматуры. Причем она должна быть установлена так, чтобы совсем не касаться опалубки – это расстояние между плоскостью опалубки и арматуры называется защитным слоем. Именно он предохраняет ее от температурных и атмосферных воздействий и коррозии.

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры

Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно

Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

  1. Применение при проведении армирования стержней класса от А400
  2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
  3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
  4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
  5. Не рекомендуется использование гладкой арматуры
  6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

  • Применяемые для укладки вдоль ленты использующиеся рабочие стержни
  • Горизонтальные элементы, располагающиеся поперечно
  • Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

  • горячекатную арматуру периодического профиля,
  • механически упрочненную арматуру
  • термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

  • При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
  • Не рекомендуется использование сварных соединений
  • При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Расчет количества арматуры

Расчет горизонтальной арматуры производится путем вычисления общей длины ленты (сумма всех участков) и умножения ее на количество горизонтальных стержней (от 4 до 6 и более). Для определения количества вспомогательных прутков надо вычислить длину (периметр) одного хомута и умножить его на общее количество. Расстояние между двумя соседними хомутами (шаг), согласно СНиП, не должно превышать ширины каркаса, т.е. расстояния между горизонтальными крайними прутками. Общую длину ленты надо разделить на это расстояние, в результате получается количество хомутов.

Приобретая материал, рекомендуется увеличивать нужное количество на 10 %, чтобы иметь некоторый запас на случай ошибки.

Зависимость от разных типов сооружений

Проектирование фундамента будущего строения осуществляется не только с учётом типа грунта, расположения земельного участка, но и опирается на площадь строения и строительный материал, из которого оно будет построено. Размер будущего дома и его стены сказываются на нагрузках, что должно отразиться и в капитальности сооружения. Например, для каркасно-щитового одноэтажного дома из СИП-панелей будет достаточным обустройство свайно-ленточного мелкозаглубленного типа фундамента.

Для строения из хрупких газобетонных блоков требуется иной тип оснований. Малейший сдвиг фундамента приведёт к растрескиванию стен, поэтому здесь необходим монолитный заглубленный ленточный фундамент из железобетонных плит или бетонный, с обязательной вязкой армирующего пояса.

Как армировать углы

Примыкания и углы в основаниях представляют собой места концентрации разнонаправленного напряжения. Неверная стыковка арматуры в данных проблемных зонах приведет к образованию поперечных трещин, отколов и расслоений.

Армирование углов ленточного фундамента производится по определенным правилам:

  1. Прут загибают таким образом, чтобы один его конец углублялся в одну стенку основания, другой — в другую.
  2. Минимальный припуск стержня на другую стену составляет 40 диаметров арматуры.
  3. Не используются простые связанные перекрестия. Только с применением дополнительных вертикальных и поперечных прутков.
  4. Если загиб на другую стену не позволяет сделать длина прута, то для их соединения применяют Г-образный профиль.
  5. Один хомут от другого в каркасе должен располагаться на расстоянии в два раза меньшем, чем в ленте.

Варианты для разных конструкций

Армирование конструкций из бетона нередко бывает дополнительным, хотя чаще это обязательный шаг повышения прочности бетона. Часто как арматура могут использоваться разные решения: проволока из стали, стальные прутки разного диаметра, арматура из пластика, арматура композитно-полимерного типа. Кроме того, существует 2 типа соединения различного рода армирующих частей в одну конструкцию: связывание при помощи мягкой вязальной проволоки и скрепление элементов при помощи сварки электродугового типа. И многих интересует вопрос, как же лучше соединить элементы.

Конечно, в промышленных условиях обычно применяют сварку. Из-за того что этот процесс очень ответственный, им обычно занимаются только специалисты, что имеют высокую квалификацию и большой опыт. А дома, конечно, будет лучше применить проволоку 2-3-миллиметрового диаметра. Иногда есть даже смысл вязать ее в 2 слоя. Одновременно сварено либо связано должно быть не менее 50% мест пересечения отдельных конструкционных частей и соединений. Далее более подробно рассмотрим разные варианты для различных конструкций.

Для стяжки пола и потолка

Для проведения армирования стяжки потолочного либо напольного типа обычно используют специальную решетку из металла либо сетку.

Для ленточного фундамента

Если требуется произвести армирование фундамента ленточного типа, то применяют сварной либо вязаный вариант в форме квадрата, что состоит из 4-х прутьев арматуры и более. Такой пояс должен быть сделан по всему фундаментному периметру. Такой вариант армировки считается одним из наиболее надежных. Он замечательно противостоит всем типам нагрузок механического типа.

Для колонн и столбов

При необходимости армирования колонн, столбов и такого типа фундаментов применяется вариация предыдущего метода. Вариацией этот метод назван потому, что в прошлом случае все производится горизонтально, а тут все будет происходить вертикально. Чтобы сэкономить металл, для армирования конструкций вертикального типа можно применить один либо несколько стержней, что будут работать лишь на растягивание.

Для масштабных фундаментных плит

Для осуществления армирования масштабных плит для фундамента либо блоков такого типа обычно применяют так называемое «комбинированное» армирование. Иногда его еще называют двойное. Его суть состоит в том, что поначалу производится укладывание решетки из стали либо сетки, после чего внутрь заливаемой конструкции происходит установка армирующего пояса. Причем это происходит по такому же принципу, как в случаях, описанных выше.

Особенности устройства опалубки

В процессе сборки опалубки необходимо следить за тем, чтобы арматурные стержни не прикасалась к земле, т.к. это ускорит появление коррозии. Слой бетонного раствора, который защищает армирование, должен составлять не менее 5-8 см.

Один из важных этапов — это армирование углов фундамента, т.к. на нее будет оказываться больше всего давление. Если армирующие работы будут неправильно выполнены, то вся постройка потеряет устойчивость, а пруты арматуры не смогут справиться с давлением.

Вариантов устройства опалубки немало, но для частников самый простой способ- короба из деревянных щитов

Углы выполняются из прутов класса A3. Одна сторона должна заходить на другую, приблизительно, на 50-70 см. Арматурные стержни, которые находятся внутри углов, должны соприкасаться с наружными частями арматуры.

Так же выполняют и армировку декоративных части основания (эркер) и Т-образных элементов примыкания элементов. Эти уязвимые места укрепляют дополнительными креплениями П-образной или Г-образной формы.

Подробнее о том, как армировать ленточный фундамент своими руками можно посмотреть в видео:

Плюсы и минусы

Как у любой базы, у свайно-ленточного фундамента есть свои плюсы и минусы.

Плюсы:

  • строительство на участках с достаточным уклоном, требующим предварительного выравнивания;
  • выполнимость заливки на неустойчивых типах грунтов;
  • малое количество стройматериалов, требуемое для возведения;
  • достаточно высокая устойчивость к тектоническим сдвигам почвы и высоким нагрузкам;
  • небольшая себестоимость относительно других типов оснований;
  • способ индивидуального строительства основания, начиная от прорытия траншеи и заканчивая замесом бетона. О том, как правильно делать ленточно-свайный фундамент, смотрите в этом видео:

Минусы:

  • перед строительством типового основания (описанного выше) требуется привлечение сертифицированных специалистов для осуществления расчётов;
  • не рекомендуется строить на такой базе тяжёлые стены, за исключением тех случаев, когда лента такого основания относиться к типу заглублённых;
  • отсутствие возможности или её проблематичность возведения под зданием цокольного этажа или подвала.

Как правильно выбрать диаметр арматуры

Существует достаточно точный способ определения сечения арматуры. Вычисляется площадь сечения ленты (произведение ширины на высоту), результат умножается на 0,001. Полученное значение является суммарной площадью сечения арматурного каркаса.

Остается по таблицам подобрать нужный диаметр прутков с учетом конструкции решеток.

Согласно требованиям СНиП, расстояние между крайними горизонтальными прутками не должно быть более 40 см. Поэтому для ленты шириной в 30, 40 или 50 см горизонтальные решетки будут состоять из двух стержней.

Обычно строители не производят сложных расчетов, используя для данных размеров соответственно 10, 12 и 14-мм стержни. Ширина ленты 30-50 см является наиболее распространенным вариантом, поэтому поведение материала изучено достаточно хорошо, и такой выбор имеет немалый запас прочности.

Выбор поперечной (вспомогательной) арматуры производится по принципу достаточности — диаметр тонких стержней не должен быть менее половины диаметра рабочей арматуры. Обычно руководствуются этим требованием.

Необходимые материалы и инструменты

Для самостоятельного возведения фундамента из материалов потребуются:

  1. Для опалубки – щиты из древесины, бруски, струганые доски.
  2. Для каркаса – арматура и проволока для вязки прутьев.
  3. Для фундаментной подушки – песок и щебень.
  4. Вспененный полистирол (с целью обеспечить гидроизоляцию деревянных конструкций).
  5. Материалы для защиты основания – цементно-полимерные, битумные или рулонные смеси.
  6. Бетон (для замешивания – щебень, цемент и песок).

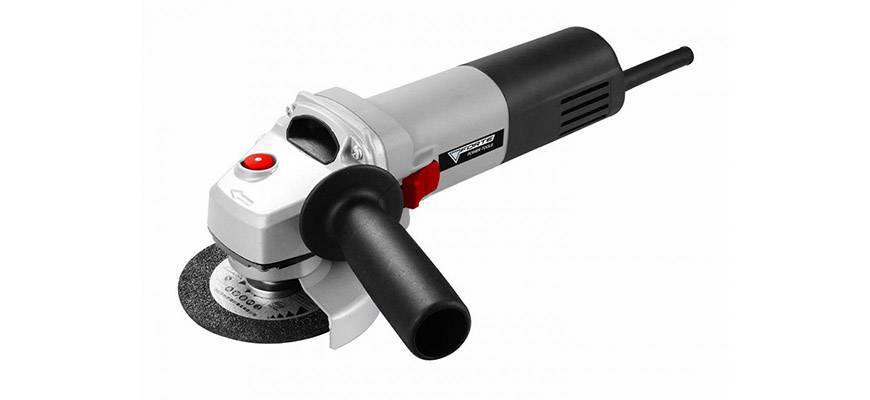

Список инструментов включает болгарку для резки арматуры.

Список инструментов включает в себя:

  1. Рулетку.
  2. Болгарку (для резки арматуры), бензопилу или ручную пилу.
  3. Кувалду.
  4. Бетономешалку.
  5. Штыковую и совковую лопаты.
  6. Топор.
  7. Виброплиту.
  8. Молоток.
  9. Мастерок.
  10. Трамбовку.
  11. Шуруповерт, шурупы, гвозди.
  12. Металлические емкости для приготовления бетонной смеси.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!
Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.. Основными элементами являются горизонтальные стержни — несущие, или рабочие

Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.
