Заливка ленточного фундамента своими руками

Подготовительные работы

Перед закладкой фундамента очистите участок от мусора и дерна

Несмотря на кажущуюся простоту изготовления, ленточный фундамент для дома требует строгого соблюдения всех соблюдения технологии, в противном случае конструкция не выдержит нагрузки, и возведенное основание не станет надежной опорой для здания. Выполняя все манипуляции пошагово в точном соответствии с руководством, можно быстро сделать качественную основу, которая прослужит долгие годы.

Прежде чем приступить к сооружению самого фундамента, необходимо выполнить все манипуляции, связанные с подготовкой участка:

  • расчистку;
  • разметку;
  • земляные работы.

Для разметки используйте колышки

Расчищая участок, на котором планируется возвести постройку, недостаточно просто убрать мусор. Потребуется избавиться от лишней растительности в виде кустов и деревьев, после чего снять плодородный слой почвы вместе с травой. Теперь можно начинать разметку.

Для этого потребуется заготовить деревянные или металлические колышки и вбить первый, определив и отметив место будущего угла. На этом колышке закрепляют шнурку, выбрав нить, не отличающуюся высокой растяжимостью, чтобы избежать последующего провисания.

Шнурку натягивают в сторону второго угла, где вбивают второй колышек. Необходимо чтобы полученная линия была параллельной ограде, а после этого приступают к определению прямого угла, используя так называемый египетский треугольник.

Ширина фундамента зависит от ширины стен дома

Теперь шнурку протягивают под прямым углом к первой, отмечая расположение второй линии основания. Третья нить должна быть строго перпендикулярна второй и параллельна первой. Обозначив по такому принципу прямоугольник, получают разметку наружной стороны основания. Прежде чем приступить к разметке его внутренней стороны, необходимо определить ширину основания.

Устройство ленточного фундамента требует, чтобы данная ширина была определена в  зависимости от ширины стен будущего дома и толщины щитов, используемых для сооружения опалубочной конструкции. Выполнив все необходимые расчеты, отмечают точки, вбивают еще по одному колышку в каждый угол и натягивают по всему периметру нить. Теперь можно приступать к разметке под ленту основания для каждой внутренней стены дома.

Подготовка к работам

Первым шагом станет демонтаж старой отмостки. Без этого трудоемкого процесса обойтись нельзя, так как не будет доступа к фундаменту.

Перед тем как подлить фундамент под старый кирпичный дом, необходимо выяснить состояние основы здания. Для этого вокруг дома убирается грунт на ширину до 1 метра, глубина траншеи не должна быть больше, чем у старого фундамента. После того как откроется доступ к фундаменту, можно оценить его состояние. Разрушенные участки посередине стены можно аккуратно разобрать для дальнейшего восстановления.

Если повреждение обнаружено на углу или в месте примыкания стены (что чаще всего и бывает, поскольку на эти места приходится большая нагрузка), восстановление нужно проводить после обследования состояния кирпичной кладки стены. Поврежденные кирпичи разбирают, ремонтируют фундамент, а затем восстанавливают кладку.

Как подлить фундамент под старый деревянный дом? По сравнению с кирпичным домом это сделать немного проще, поскольку давление сруба на основание более равномерное. Даже если демонтировать значительную часть фундамента, а нижние венцы установить на подпорки, с домом ничего страшного не случится. Для поднятия сруба удаляется часть основания дома, по ширине достаточная для установки домкрата и подпорки из части бревна. Венец приподнимается на 3-5 см, устанавливается подпорка. Такая же последовательность для всех мест, где требуется ремонт.

Нужно учитывать, что начинать подъем сруба надо на расстоянии примерно 1 метр от угла здания.

Область использования ленточного основания

Фундаменты ленточного типа применяют при возведении многих зданий и сооружений

Фундаменты ленточного типа применяют при возведении следующих зданий и сооружений:

  • Он подходит для дома с массивными несущими стенами из камня, кирпича или монолитного бетона.
  • Если состав грунта на участке неодинаковый и существует вероятность усадки строительных конструкций, то устройство ленточного основания под дом поможет защитить всё строение от трещин и неравномерного оседания.
  • Заливка ленточного фундамента часто используется при возведении дома с подвалом или цокольным этажом.
  • Мелкозаглублённое ленточное основание можно применять при строительстве дома из древесины, пеноблоков или при возведении каркасного строения.

Подготовительные работы

При проектировании конструкции фундамента следует учесть, что ширина основания должна быть минимум на 15 см больше, чем стены дома.

Для строительства фундамента следует подготовить:

  • штыковую и совковую лопату (несколько штук);
  • уровень;
  • шнур для разметки;
  • ребристую арматуру (сечением от 10 до 14 мм);
  • вязальную проволоку;;
  • цемент, щебень и речной песок;
  • пиломатериалы для опалубки;
  • молоток, топор, гвозди и ножовку (для опалубки);
  • оборудование: бетономешалку.

Перед тем как сделать ленточный фундамент своими руками, необходимо самостоятельно составить план работы для исключения простоев. Все необходимое для проведения работ нужно завести сразу на стройплощадку и организовать складирование в непосредственной близости к месту строительства.

Разметка участка

Используя колья и шнур, зафиксировать расположение всех конструктивных элементов фундамента. Если выбранный участок изначально имеет неровный рельеф, требуется использование набора реек и строительного уровня. Все углы фундамента тщательно выверяют, делая их идеально прямыми. Контролируют отметки низовья при помощи теодолита по всем углам и в точках пересечения ленты.

Подготовка траншеи

Траншею под фундамент можно подготовить вручную или использовать услуги экскаватора. Полученное основание необходимо вручную тщательно выровнять, убрать неровности и обрушения.

Устройство подушки

В готовую траншею необходимо уложить подушку из песка и гравия. Каждый слой должен быть примерно в 120-150 мм в высоту. После укладки каждый слой нужно утрамбовать, постоянно проливая водой.

Для изоляции на готовую подушку укладывают прочную полиэтиленовую пленку. В качестве альтернативы можно по подушке сделать проливку бетонного раствора и выдержать 7 дней для схватывания состава (проводится проливка более жидким составом бетона).

Установка опалубки

Сооружают опалубку из струганных досок (можно по одной стороне) толщиной около 40-50 мм или щитовой опалубки, которую необходимо очистить и тщательно смочить водой перед заливкой бетона. Кроме этих материалов, для опалубки можно использовать шифер, влагостойкую фанеру, листы ОСБ и другой листовой материал.

Возведение опалубки постоянно контролируют на вертикальность. По высоте каркас должен возвышаться на 30 см над поверхностью земли для обустройства небольшого цоколя. В опалубке укладывают асбестобетонные трубы под завод в дом канализации и водопровода.

Установка арматуры

Армированный каркас обустраивают на этапе сооружения опалубки. Арматуру монтируют и собирают в каркас сразу по всему периметру конструкции

Важно, чтобы у используемых прутиков металла диаметр был одинаков. Каркас вяжут в соответствии с проектной документацией и выбранной технологией строительства ленточного фундамента

Если проекта нет, то в стандарте каркас составляют вертикально в два ряда по ширине фундамента из арматуры, скрепляя горизонтально вязальной проволокой. Количество арматуры будет зависеть от глубины фундамента и может проводиться с шагом по 10, 15 или 25 см.

Каркас закладывают по всей высоте конструкции, жестко связывая его и сверху и снизу. Вместо связки можно воспользоваться сваркой, которую удобней делать не в траншее, а отдельными фрагментами на участке. Потом все соединяют уже на месте. Однако сварную конструкцию необходимо будет дополнительно прогрунтовать или покрасить масляной краской для антикоррозийности.

Заливка бетоном

В опалубку бетон заливают постепенно. Обычно каждый слой делают толщиной по 15-20 см и трамбуют специальной деревянной трамбовкой для исключения пустот в фундаменте. Нужно обязательно простукивать стенки в опалубке (желательно вибратором для бетона или деревянным молотком).

Бетонную смесь можно заказывать готовую с завода ЖБИ или приготовить на месте с помощью мощной бетономешалки. Обычно на одну часть цемента берется три части сеянного чистого песка и пять частей щебня. Состав может варьироваться в зависимости от времени года и сложности строения.

Нужно следить за тем, чтобы каждый слой был одинаковой консистенции и состава. При работе в зимнее время нужно использовать подогреватель бетона, обкладывать постоянно конструкцию минеральной ватой и пользоваться специальными морозостойкими присадками. К расслоению бетона может привести литье раствора с высоты более 1,5 метра. Поэтому лить бетон лучше всего с помощью желобов.

После его заливки в нескольких местах протыкают щупом для удаления воздуха. Для равномерного набора прочности, особенно в летний период, готовый фундамент рекомендуется закрыть пленкой.

Работа с грунтом под ленточный фундамент

Глубина траншеи под дом

Глубина траншеи под зависит от многих факторов. Первый из них – это тип здания, его габариты и массивность. Для каркасно-щитового дома нет необходимости делать глубокую траншею, под такой тип строений подготавливаются мелкозаглубленные фундаменты. Если стены дома кирпичные, то тут глубину необходимо делать сантиметров на 20 ниже. Тенденция довольно понятная: чем массивнее здание, тем надежнее должен быть фундамент, а значит, необходимо делать глубже котлован.

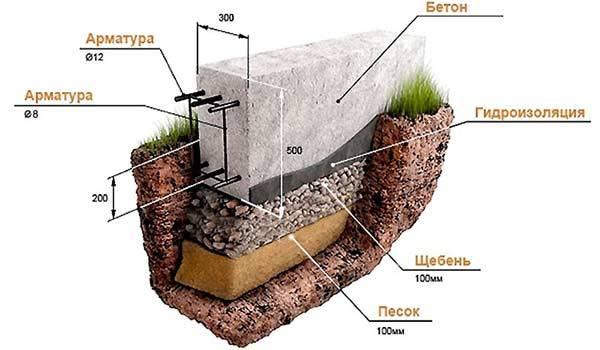

Схема видов ленточного фундамента.

Вторым фактором, влияющим на глубину траншеи, является климат. В северных широтах в зимний период грунт промерзает довольно глубоко, так вот в этом случае ленточный фундамент необходимо заглубить ниже точки промерзания почвы. В частности, если в доме планируется делать подвал или иное помещение, то фундамент должен стоять на 20-25 сантиметров ниже уровня промерзания.

Учитывать необходимо и такие факторы, как состав почвы и масса перекрытий. Кроме того, для внутренних стен дома можно проектировать немного меньше, им достаточно глубины в 40-50 сантиметров.

Еще стоит помнить, что ленточный фундамент выгоден своей дешевизной, но предназначен прежде всего для легких конструкций и надежных грунтов. Если вы не уверены в грунте или строите дом из тяжелых материалов, то остановите свой выбор на фундаменте другого типа.

Рытье траншеи вручную или с помощью экскаватора?

Основные работы по работе с грунтом выполняют с помощью экскаватора, особенно если почвы имеют высокую пластичность благодаря высокому содержанию глины и влаги. Такая работа должна быть поручена профессиональному экскаваторщику, самостоятельно лучше не пытаться. Работу по выкапыванию котлована лучше всего проводить в сухой сезон (летом или ранней осенью), когда в почве содержится минимальное количество влаги. А влажный грунт требует к себе большего внимания и усилий по удалению и транспортировке. К тому же, стоит помнить, что в зимний период стоимость услуг экскаватора стоит вдвое больше. Поэтому именно весной лучше всего начинать строительные работы.

Схема устройства под фундамент.

Прежде чем приступить к рытью котлована под ленточный фундамент, необходимо оценить обстановку на участке, нет ли поблизости других строений или их остатков. Если такие объекты присутствуют, то траншею необходимо сделать процентов на 20-25 глубже основания фундамента этих строений. Стоит углубить котлован на 5%, если он строится на месте старого. Это делается для того, чтобы снизить нагрузку на фундамент и предотвратить его преждевременное разрушение.

Траншею под ленточный фундамент можно выкопать и вручную. В этом случае стоимость работы будет ниже, но и качество работы и скорость также будут ниже. Лучше использовать ручной труд при разработке грунта лишь в некоторых случаях, когда требуется тонкая и аккуратная работа, под некоторые виды коммуникации, при сыпучих грунтах и т.д.

Выравнивание основания песком

Если вам необходимо выровнять территорию, если грунт у вас на участке проблемный, неоднородный и непредсказуемый, то советуем сделать защитную песчаную подушку. Для ленточного фундамента песчаная подушка под опалубку должна быть высотой примерно в 40-50 см. Но этой цифры подушка должна достигнуть только после тщательной утрамбовки. Чем толще будет подушка, тем меньшей деформации можно ожидать от фундамента под действием пучения почвы. Но толщина подушки может существенно варьироваться и в зависимости от климата. Например, в той же Англии нормой для песчаной подушки является высота в 20 см.

Бетонная подготовка под ленточный фундамент

Схема устройства песчаной подушки.

Бетонная подготовка – это слой из «тощего» бетона или щебня, выстланного под основной массой фундамента. Он предназначен для защиты массы фундамента от потерь бетонного молочка, помогает быстрей достигнуть нужных кондиций для основания дома, помогает более равномерно распределить нагрузку на грунт и облегчает создание арматурной основы для ленточного фундамента.

Для бетонной подготовки используется цемент марки М300 или М400.

Ленточный фундамент в многоэтажном строительстве

Перед укладкой ленточного контура следует засыпать слой песка нормальной фракции и тщательно уплотнить его вибрационным инструментом.

Если почва в районе осваиваемой местности обладает повышенной несущей способностью, то ленточное основание вполне пригодно для постройки зданий высотой вплоть до двенадцати этажей.

При этом глубина залегания контурной базы вычисляется в каждом случае отдельно на основе

  • Параметров будущего сооружения;
  • Возлагаемых на него нагрузок;
  • Степени промерзания земли в конкретном регионе;
  • Включенности в проект подвалов, подземных парковок, хранилищ и коммуникационных туннелей.

Какая марка бетона для ленточного фундамента применяется

Перед тем как начать заливать монолит, необходимо задаться вопросом: какая марка бетона для ленточного фундамента наиболее оптимальна. Этот параметр зависит от нескольких факторов:

  • вес всего сооружения;
  • наличие дополнительных нагрузок на основание;
  • какое армирование применяется;
  • тип грунта;
  • климатические условия местности.

Шаг 5: Приготовление цементного раствора для ленточного фундамента с помощью бетономешалки

Для устройства бетонной подушки под основной фундамент вполне будет достаточно марки М100. Под легкие конструкции: щитовые дома, бани и хозпостройки подойдет М200. Строительство деревянного дома или строения из легких блоков требует использование марки М250. Для массивных сооружений и зданий готовится высококачественный бетон марки М350, с прочностью в 327 кг/см². Более высокие марки бетона применяются для строительства геометрически сложных сооружений и на стройках в регионах с суровым климатом. Зная эти характеристики, каждый для себя может определить: какая марка бетона для ленточного фундамента необходима.

Укладка арматуры и заливка фундамента

Определившись с маркой бетона, необходимо подготовить все необходимое под заливку. Некоторые заказывают готовый бетон в специализированных фирмах. Большинство людей самостоятельно готовят раствор. Для этого желательно иметь бетономешалку. В ней смешиваются все компоненты. Их пропорция зависит от того, какая марка бетона для ленточного фундамента была выбрана.

Шаг 6: Армирование ленточного фундамента

На дно траншеи по всему периметру укладывается стальная конструкция, сваренная из прутов арматуры. Чем больше таких прутов используется и чем они толще, тем прочнее будет весь фундамент.

Приготовленный бетон заливается в траншею и опалубку до уровневой отметки и разравнивается, так чтобы его поверхность была строго горизонтальной и ровной.

Шаг 7: Заливка приготовленного бетона в траншею для ленточного фундамента

Шаг 8: Обеспечение гидроизоляции фундамента обмазочными материалами

После полной готовности фундамента необходимо обеспечить гидроизоляцию его стен обмазочными материалами. Правильно выполненный фундамент даст долгую и надежную эксплуатацию любого объекта.

Этап заливки бетоном

Бетонирование проводят за 1 раз, чтобы исключить образование холодных швов, воздушных полостей и расслоения в бетонной массе. Кроме того, причиной этих негативных факторов могут быть неправильная рецептура бетона, продолжительное либо интенсивное уплотнение смеси.

Какой выбрать

Для заливки в опалубку желательно выбирать тяжелые марки бетона, наполнитель которых – фракции горных пород. Размер гранул – от 6 мм.

Ориентироваться следует на одну из так их марок:

  1. М100. Подходит для 1-этажных домов из газобетона или древесины. Нужно делать подушку слоем в 100 мм, состоящую из той же смеси.
  2. M150. Предназначен для легких строений из шлакоблоков, газобетона и аналогичных материалов.
  3. M200. Относится к универсальным маркам, применяемым при возведении 2-этажных домов.
  4. M250. Обладает повышенной морозостойкостью и плотностью.
  5. M300. Применяется для заливки фундамента под тяжелые постройки.
  6. M350. Характеризуется большим содержанием цемента. Износостойкий, водонепроницаемый и прочный состав.
  7. М400, M450. Предназначен для водянистых почв. Смесь крепкая, но дорогая. Редко применяется в частном строительстве.

Чтобы залить фундамент, используют тяжелые марки бетона.

Чаще всего выбор застройщиков падает на марки бетона M250 и M300.

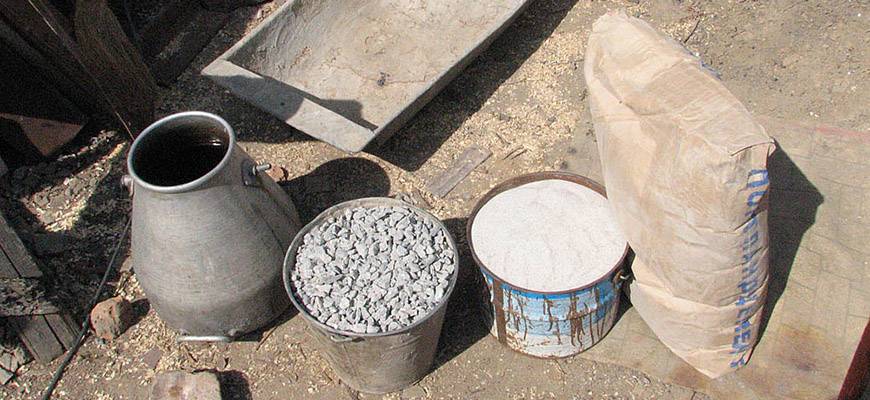

Как сделать смесь самому

Для приготовления бетонной смеси нужно выбрать правильные компоненты. Среди них цемент (марки M300, M400), песок без глины, гранитный щебень (фракции по 5–40 мм) и вода. В раствор можно включать различные пластифицирующие добавки и армирующие волокна (фибру).

Чтобы приготовить бетон без бетономешалки, нужно:

  1. Засыпать в большую емкость все компоненты в требуемых пропорциях. Стандарт – 1–4–2–0,5, где 1 – цемент, 4 – гранитный щебень, 2 – песок, 0,5 – вода.
  2. Залить воду (оставив ее 1/3 часть).
  3. Размешать, проверить консистенцию. Если густота бетона слишком высокая, добавить оставшуюся воду.

Алгоритм действий с бетономешалкой:

  1. Включить аппарат.
  2. Засыпать все компоненты – сначала воду, затем цемент, потом песок и щебень.
  3. При сильной густоте бетона долить воды.

Приготовить смесь можно самому без бетономешалки.

Общее время перемешивания – не более 10 минут.

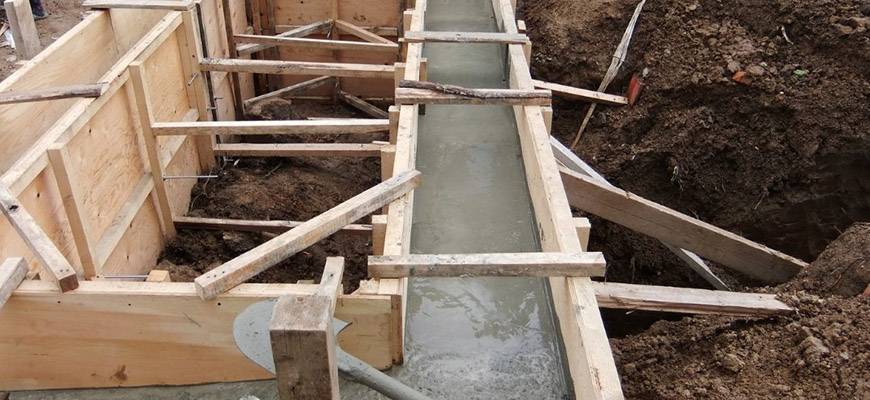

Правильная заливка

Бетон заливают слоями толщиной по 20 см каждый. При этом они должны укладываться на всем протяжении опалубки, а не частями.

После заливки бетон надо выровнять ровной доской либо мастерком. Затем утрамбовать слой вручную (ломом, лопатой, механической трамбовкой) или с использованием глубинного вибратора. Каждый следующий слой бетона заливают не раньше, чем будет утрамбован предыдущий.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

  • При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.
    Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
  • Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

  • Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
    Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
  • Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

  1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
  2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
  3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

Правила расчета и проектирования

https://youtube.com/watch?v=KfuZJmkqwDI

До составления проекта и определения вида фундамента следует ознакомиться со строительной документацией. В ней описаны правила для расчета и содержатся таблицы с необходимыми коэффициентами.

Основные документы:

  1. ГОСТ 25100-82 «Классификация грунтов».
  2. ГОСТ 27751-88 «Наружность строительных конструкций и оснований».
  3. СП 13113330.2012 «Строительная климатология».

План расчетов для строительства:

  • произвести необходимый расчет общего веса конструкции (включая крышу, перекрытия и бытовые установки);
  • на вес дома указывают материалы, используемые при постройке.

Для определения нагрузки на основание следует суммировать показатели такие как:

  • нагрузка снега;
  • полезная нагрузка;
  • нагрузка, которую создают элементы конструкции.

Для определения нагрузки снега необходимо использовать следующую формулу: Снеговая нагрузка=S крыши Х массу снежного покрова Х на коэффициент составляющий угол наклона крыши.

Далее необходимо рассчитать допустимую нагрузку. К ней относят:

  • проживающих в здании людей;
  • бытовые приборы;
  • мебель;
  • печи.

Формула подсчета = S конструкции +180 м2.

На заметку!Для вычисления параметров необходимо использовать математический и метод маркетинговых расчетов на рынках строительных материалов.

Математический метод состоит из:

  1. Определить длину, ширину и высоту элементов.
  2. Умножить полученные данные на данные об объеме.
  3. Узнать удельный вес строительных материалов.
  4. Узнать массу каждого элемента постройки по формуле: Масса 1 части постройки = V части х удельный вес изготовленных материалов.
  5. Узнать массу под фундамент. Для этого следует сложить результаты всех частей конструкции.

Беседка из дерева своими руками: пошаговое описание, чертежи, фотоДеревянная беседка — это сооружение для дачи, в котором можно приятно проводить время на природе. Кроме того, она…

Маркетинговый расчет ведут с помощью данных Интернета, СМИ. Удельный все необходимо суммировать. В основном такие данные имеют конструкторы предприятий. Зная точные параметры можно вычислить показатели ленточного фундамента. Необходимо проводить экспертизу почвы перед проектировкой.

5 этап – устройство дна траншеи

Сформированная траншея является исходной точкой для начала строительства. На её дно будет опираться подошва фундамента. Это обуславливает повышенные требования к её основанию. В частности, на этом этапе следует:

  • проверить дно траншеи на отсутствие уклона. В случае необходимости выровнять путем удаления части грунта. Незначительный уклон можно нивелировать песчано-щебневой подушкой;
  • засыпать дно траншеи слоем песка. Толщина слоя зависит от несущей способности грунта. Чем он подвижней (нестабильный или пучинистый), тем выше должен быть слой. Обычно песчаный слой составляет 100-150 мм. Песок рекомендуется засыпать слоями и тщательно утрамбовывать каждый. Для усиления эффекта песок поливают водой. Для уплотнения используют ручную трамбовку или трамбовочную машину.

Примечание. Некоторые мастера советуют накрыть слой песка рубероидом, чтобы исключить впитывание цементного молока в песок при заливке.

Как рассчитать свайно-ленточный фундамент

Расчет свайно-ленточного фундамента начинают с изготовления чертежа на бумаге или компьютерное проекции в 3D-формате. При составлении проекта фундамента учитывают следующие моменты:

  • Определяют будущую высоту и ширину ленты или ростверка. Само сечение ленты определяют исходя из того, какой материал в дальнейшем будет применяться для возведения стен и кровли, какой будет внутренняя и наружная отделка. Все это взаимосвязано и в целом определяет будущую нагрузку здания на его фундамент. Например, для строительства дома из бруса вполне достаточно ростверка высотой 25 см и шириной 35 см. Если же стены будут возводиться из кирпича или пеноблоков, то сечение ленты уже будет составлять 30х40 или 40х40 см.
  • После расчета будущего сечения монолитной ленты определяют общее количество будущих свай. При этом в расчет берут два важных момента. Во-первых, сваи должны располагаться таким образом, чтобы они равномерно принимали нагрузку от монолитной ленты. Сваи обязательно должны располагаться на наружных и внутренних углах ленты, а также по траектории будущих простенков. Во-вторых, в зависимости от общей нагрузки здания расстояние между сваями должно варьироваться в пределах 150-200 см.
  • Определившись с количеством и будущим расположением свай, необходимо рассчитать их глубину, которая рассчитывается, исходя из максимальной точки промерзания почвы зимой. В зависимости от конкретного географического положения в наших широтах почва промерзает в среднем на глубину до 150 – 170 см. Например, если почва промерзает на глубину 160 см, значит, прибавляем к глубине сваи еще 30 см, чтобы она находилась ниже точки промерзания, и еще 30 см – расстояние под песчаную подушку. Итого, подземная часть сваи будет составлять 220 см. Если изготавливается мелкозаглубленный ленточный фундамент, то на этом расчет длины свай окончен. Но если планируется изготовить ростверковый фундамент, то к полученной длине прибавляют еще и высоту надземной части сваи.
  • Далее необходимо рассчитать будущий диаметр свай. Существуют сложные формулы и специальные программы для расчета, но если говорить обобщенно, то диаметр свай должен составлять минимум 1/3 и максимум 1/2 от ширины будущей ленты. Исключением является плавающий свайно-ленточный фундамент, описанный выше.

Технология армирования каркаса

Прочность фундамента обеспечивает арматурная конструкция, без которой невозможно сформировать целостное основание. Работу по армированию включают несколько этапов:

  • монтаж опалубки – вдоль периметра будущего здания устанавливается дощатый каркас, стены которого с внутренней стороны обкладываются пергаментом, благодаря которому впоследствии его будет легко снять;
  • вбивание в почву вертикально расположенных арматурных прутьев – длина арматуры, сопоставима с глубиной основания. Необходимо заглублять прутья на расстоянии 50мм от стенок опалубки, при этом они внедряются в землю с шагом до 600мм;
  • установка на дно подставок (высота до 100мм), поверх которых укладываются горизонтально расположенные арматурные прутья: функцию подставок, могут выполнять половинки кирпичей, устанавливаемые на ребро;
  • горизонтальные ряды, соединяются с вертикальными стержнями;
  • фиксация элементов конструкции в местах пересечений сваркой или проволокой.


Полезные

ЗЕМЕЛЬНЫЕ РАБОТЫ И РАЗМЕТКА ФУНДАМЕНТА

Разметка фундамента.

Прежде чем приступить к заливке ленточного фундамента, следует расчистить выбранную площадку и произвести разметку согласно проекту. На землю наносят границы фундамента, используя любые подручные средства – колышки, арматуру или веревки.

Для того чтобы разметка была выполнена ровно, необходимо обозначить, где будет располагаться ось строения. Воспользовавшись отвесом, следует наметить первый угол. Перпендикулярно от него протянув второй, необходимо наметить остальные 2 угла. Воспользовавшись угольником, можно наметить последний, четвертый угол. После этого нужно проверить ровность всех углов. Это можно выполнить, измерив их диагонали. Так, если все углы между собой совпадают, значит, в эти места можно вбивать колышки, между которыми натягивается леска.

Аналогично внешней выполняется и внутренняя разметка. Единственный нюанс – для ее выполнения следует отступить от линии внутренней разметки расстояние в 40 сантиметров.

После выполнения разметки фундамента следует исследовать перепады высоты на поверхности участка. Работу начинать необходимо с самой нижней точки. Именно с этого уровня определяется отсчет глубины фундамента. Выполняют это для того, чтобы не возникла разница в высоте фундамента. Чтобы сообрудить дом небольшого размера своими руками, будет достаточно фундамента глубиной около сорока сантиметров.

Для рытья котлована можно воспользоваться экскаватором или лопатой.

ПОДГОТОВКА К ЗАЛИВКЕ ЛЕНТОЧНОГО ФУНДАМЕНТА

Виды ленточных фундаментов.

Перед заливкой обязательно нужно сделать подготовку площадки к строительным работам. На дно траншеи необходимо выполнить установку специальной песочной подушки. Она предназначена для снижения нагрузки, оказываемой на фундамент путем распределения ее по всей площади конструкции.

Толщиной песочный слой нужно сделать не менее пятнадцати сантиметров. Песок следует насыпать слоями, каждый последующий слой необходимо тщательно утрамбовывать и выравнивать, предварительно смочив водой. При отсутствии песка можно воспользоваться щебнем. Он способен оказать на фундамент аналогичный эффект, причем оптимальной толщиной будет слой в семь-восемь сантиметров. После того как подушка будет ровно уложена и утрамбована, необходимо сверху выложить гидроизоляционный слой – полиэтилен или рубероид. Он способен придать конструкции дополнительную прочность.

Пошаговая инструкция с фото

Шаг 1. Разметка и начало копки траншей для возведения ленточного фундамента.

Разметка и начало копки


Вариант рытья траншей по шаблону

Шаг 2. Подсыпка дна траншей ПГС, обустройство опалубки, армирование первого слоя – опорной части фундамента.


Слой подсыпки, опалубка для ленточного фундамента. Армирование


Классическое строение ленточного фундамента для легких строений.


Вариант подготовки опалубки с одновременной установкой утепляющих элементов

Шаг. 3. Заливка слоя бетона в опалубку с применением специального лотка.


Бетонирование фундамента

Шаг 4. Выдержка фундамента в опалубке в течение примерно 7 дней до предварительного отвердения бетона. Срок готовности литого фундамента не менее 30 суток.


Выдержка бетона в опалубке

Шаг. 5. Устройство гидроизоляции на поверхности готового фундамента.


Устройство гидроизоляции

Шаг 6. Устройство выравнивающей кладки по готовому фундаменту из кирпича в 2-3 ряда.


Для окончательного выравнивания поверхности фундамента нужно выполнить выравнивающую кладку

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
