Устройство дренажа вокруг частного дома – система отвода воды с участка и от фундамента

Как сделать дренаж вокруг дома своими руками без применения дренажных труб

Схема дренажной системы

Как сделать дренаж вокруг дома своими руками и при этом сэкономить.

При сравнительно низком водонасыщении грунта или ограниченном бюджете работ объемные трубные разводки сбора и отвода воды от дома могут заменяться так называемым мягким (он же – пластовый) дренажом из щебня, обычными открытыми канавами или альтернативными системами. В первом случае по периметру дома закладываются засыпные траншеи, наполненные крупным и максимально прочным щебнем (на слабых грунтах – с обязательной застилкой стенок геотекстилем).

При соблюдении всех требований и сопутствующем грамотном монтаже кровельного водостока мягкий дренаж будет справляться со своими задачами десятилетиями.

При отсутствии возможности покупки большого объема хорошего щебня внутрь таких траншей могут закладываться или засыпаться:

• Куски битого кирпича или бетона. Этот вариант чаще всего выбирается в качестве временного варианта, единственным способом повышения эффективности и продления срока службы такого дренажа является разделения вторичного щебня и грунта геотекстилем.

• Закрытые пустые пластиковые бутылки, закрываемые дерном и засыпаемые землей.

• Фашины – длинные пучки хвороста, перевязанные нержавеющей проволокой или пластиковыми хомутами.

• Треугольники из досок, укладываемые вершиной вниз на слой мха или аналогичную фильтрующую прослойку.

• Ровные сучья молодых и по возможности хвойных деревьев, удерживаемые по бокам деревянными распорками.

При всех преимуществах (простота, большая скорость и дешевизна работ, возможность скрытия строительного мусора) предсказать сроки службы и пропускную способность таких альтернативных систем сложно. По сути они все (за исключением пластового дренажа из щебня) считаются временными и не рассчитаны на повышенные и частные нагрузки.

Как отвести от фундамента талые и ливневые воды

Самые простые и эффективные способы отвода воды от фундамента дома, предполагают минимальные трудозатраты. Один из таких вариантов ‒ это, применить отмостку. Отвести от фундамента талые и ливневые воды можно, путем установки вдоль отмостки поверхностных дренажных лотков. Однако надо понимать, что весной, лотки быстро забиваются. И это логично, потому что талая вода будет бежать по замерзшему грунту, а значит, не впитываться в землю.

Устройство отмостки фундамента

К тому-же ночью, как правило, температура понижается и вода замерзает, а значит, отвод будет невозможен. Словом, подобные лотки становятся бесполезными. Поэтому, использовать устройство из лотков, целесообразней в жаркий период времени и ливневая жидкость будет беспрепятственно попадать с газонов прямо в дренажное устройство.

Помимо этого, можно отвести воду своими руками, практически бесплатно и более эффективно. Подобный способ защиты основания дома, называется создание водоразделов и ландшафтное моделирование. Для создания водораздела, требуется лишь лопата, грабли и тачка. Она понадобиться для перевозки земли. Как правило, в начале производятся расчеты параметров водораздела: форма, длина и ширина. В основном, прямая водораздельная черта, проводится на больших площадях: возле коттеджа, автостоянки и т.п.

Объекты скромных размеров, ограничиваются водоразделом в форме дуги. Оптимальное расстояние от начала фундамента, около четырех метров. Как правило, водоотвод делают в кювет или специальный дренажный колодец.

Только после качественной разметки водоразделов, можно приступать к их созданию.

Особенности обслуживания

Дренажная система нуждается в регулярном осмотре и проверке на наличие засоров. Это нужно делать не реже одного раза в месяц-полтора. Если в колодце был обнаружен мусор, его следует удалить во избежание образования засора.

В периоды, когда осадков особенно много, осмотр и чистку нужно выполнять чаще. Это требуется обычно весной, когда много талых вод, и осенью, когда начинаются сезонные дожди.

Кстати, установку дренажной системы можно по времени совместить с обустройством автономной или обычной канализации в частном доме. Это верный поможет избежать повторного перекапывания большой части приусадебной территории.

Какие инструменты потребуются, чтобы поставить возле здания?

С учетом, что работы по обустройству придомового дренажа производятся в непосредственной близости от фундамента и стены, их придется выполнять вручную. Для изготовления дренажной системы потребуется следующий инструмент:

  • земляные работы — штыковая и совковая лопата, лом, садовая тачка или носилки, отбойный молоток (если придется вскрывать бетонную отмостку);
  • ручная трамбовка для уплотнения дна траншеи и подушки;
  • болгарка, ножовка по металлу — для подготовки труб и лотков, комплектации дренажной линии;
  • ножницы, нож для раскроя геотекстиля;
  • колышки, шнур — для разметки.

Дренаж вокруг дома необходим в регионах с обильными осадками и нестабильной паводковой обстановкой, а также при близком расположении грунтовых вод. Систему можно смонтировать своими руками, выполняя все рекомендации специалистов и правильно выбирая материал.

Проще всего, обустраивается открытый дренаж, но он испортит внешний вид. Для монтажа закрытой системы придется понести определенные затраты, но она отличается надежностью и долговечностью.

Разновидности и устройство дренажных систем

Решить проблему чрезмерной влажности почвы на участке можно дренажными системами двух типов — поверхностной и глубинной. Решение, какую из них использовать для осушения своего участка, напрямую зависит от причин, которые приводят к затоплению территории.

Поверхностный (открытый) водосток для сбора осадков

Дренаж поверхностного типа представляет собой систему дождеприёмников, призванных собирать и удалять за пределы участка дождевую и талую воду, не позволяя ей впитываться в грунт. Такая система водоотведения превосходно работает на глинистых грунтах и может дополнять традиционную ливневую канализацию. Отвод воды осуществляется в фильтрационные колодцы или за пределы участка. Кроме того, львиная доля осадков попросту испаряется.

Точечный дренаж очень часто совмещают с линейной системой водоотведения

В зависимости от конструкции сливных водоотводов поверхностный дренаж делится на два вида:

  • точечный,
  • линейный.

При обустройстве точечного дренажа сбор сточных вод осуществляют при помощи ливневых заслонок, сливных водоотводов, дождеприёмников и трапов. Местами их установки являются дверные приямки, точки слива кровельных дождеприёмников, зоны под поливочными кранами и другие участки, которые нуждаются в локальном сборе воды. Точечные водосборники соединяются с подземными трубами, по которым стоки попадают в коллектор ливневой канализации.

Лотки линейной дренажной системы закрывают решётками, которые препятствуют их засорению

Линейный дренаж бывает пристенным или же удалённым от сооружений. Он представляет собой систему зарешечённых лотков для сбора осадков, которые не попали в точечные дождеприёмники. Этот способ осушения рационально использовать в таких случаях:

  • если есть опасность смыва верхнего, плодородного слоя почвы. Чаще всего подобная неприятность происходит на участках, наклон которых относительно горизонта составляет более 3 градусов;
  • при расположении участка в низине. Из-за этого стекающая во время дождя и снеготаяния вода создаёт угрозу строениям и зелёным насаждениям;
  • для удаления осадков с тротуаров и дорожек. В этом случае пешеходные зоны обустраивают на небольшом возвышении, с уклоном в сторону водоотводящего канала.

К линейным относится и дорожный дренаж, который выполняется в виде канавы, параллельной полотну для движения автомобилей.

Глубинный дренаж

Обустройство глубинной дренажной системы необходимо там, где грунтовые воды подходят к поверхности участка ближе чем на 2.5 метра. При её постройке требуется большой объём земляных работ, поэтому сооружать такой дренаж лучше всего одновременно с рытьём котлованов под фундамент дома и хозяйственных построек.

Дренажные трубы заводского изготовления и типы грунтов, на которых их рекомендуется использовать

Для сооружения глубинного дренажа используют перфорированные трубы (дрены), которые укладывают в слое грунта под наклоном. Наличие отверстий позволяет дренам собирать излишнюю влагу и транспортировать её в накопительный коллектор, фильтрационный колодец или дренажный тоннель.

Конструктивные особенности глубинных дренажных систем

Ещё одним распространённым видом глубинного дренажа является пластовая или засыпная система. Её выполняют в виде подземного канала, до половины заполненного фильтрующей подушкой из щебня или колотого кирпича. Для предотвращения впитывания собираемой влаги дно пластовых дрен герметизируют при помощи слоя глины, поверх которого укладывают рулонную гидроизоляцию.

Варианты придомовой дренажной системы

Качественная дренажная система вокруг дома своими руками может быть выполнена в нескольких вариантах:

  1. Засыпной дренаж. В отмеченных местах выкапываются траншеи, которые потом заполняются щебнем, гравием, бутовыми камнями. Сверху засыпка покрывается слоем дерновой земли. Засыпной дренаж прост в изготовлении и долговечен. Для предотвращения заиливания его содержимого в траншеях желательно проложить слой геотекстиля. Как недостаток можно отметить небольшую пропускную способность каналов и невозможность чистки в случае засорения.

  2. Открытый дренаж. Для его изготовления прокапываются открытые траншеи полуметровой глубины, по которым стекает собранная вода. Однако земляные стенки таких траншей быстро разрушаются, если оставлять их в первозданном виде. Поэтому в траншеи прокладываются лотки из различных материалов, закрываемые сверху решетками.
  3. Закрытый дренаж. Это наиболее сложный и трудоемкий вид дренажа. В выкопанные траншеи засыпается гравий, на который с уклоном укладываются перфорированные трубы. Сверху них снова идет гравий, а завершает конструкцию почвенный слой.

Особенности дренажных колодцев

Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости. Колодцы могут быть куплены или изготовлены из любых материалов. Они должны иметь такую ширину, чтобы удобно было производить их очистку, опустив туда руку.

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

Водосточная система

Еще одним распространенным способом оградить фундамент от излишка влаги является установка надежной водосточной системы. Ее отсутствие приводит к тому, что дождевые потоки устремляются к основанию дома, увлажняя стены и подмывая его фундамент. В результате хозяин дома получает заплесневелые стены и гниение деревянных элементов.

Монтаж водоотводной системы, состоящей из желобов и труб, позволит по максимуму обезопасить свое жилище от воды, стекающей сверху. Главный секрет – отвести воду как можно дальше от подножия дома. Вариантов при этом несколько:

Водосток у дома

  • дренажный колодец;
  • канавы;
  • общественная или частная канализация;
  • накопительный коллектор;
  • специальные емкости для дальнейшего полива огорода.

Существует и «декоративный» способ защитить фундамент от верховодки – высаживание газона. Достаточно высокая и густая растительность с мощной корневой системой позволит задержать и перенаправить потоки воды. Однако следует помнить, что это не самый действенный способ уберечь дом от губительного воздействия влаги.

Преимущества траншейного дренажа

Специалисты рекомендуют прокладывать траншейный тип на расстоянии около 2 м от дома прямо в момент строительства, так как при другом варианте качество значительно ухудшается и осложняется установка.

Некоторые характеристики траншеи, на которые стоит обратить особое внимание:

  1. Ширина траншеи должна равняться 30 см минимум, чтобы в неё поместилась дренажная труба.
  2. Необходимо выбрать правильный тип песка, а также не забыть про геотекстиль, который поможет значительно улучшить герметичность трубы.
  3. Верхним слоем лучше сделать обычный грунт.

Траншейный дренаж является достаточно эффективным и при этом недорогим решением, именно поэтому он и является отличным выбором.

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли

Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Что такое дренаж

Дренажная система используется для осушения и отвода воды с определенных участков земли. При этом не нужно путать данный термин с мелиораторством. Мелиоративные системы полностью высушивают воду, поэтому являются серьезной угрозой климату и состоянию, а также типу, почвы. При этом дренаж в большинстве своем представляет исправленное русло, по которому лишняя влага с участка переправляется в определённое место, выделенное для её сбора ли отвода.

Фото: открытая дренажная система

После дренажа многие хозяева используют воду для полива или удобрений сада и огорода – отстоявшаяся жидкость является прекрасным удобрением, полностью природным и доступным для каждого. Зачем нужна дренажная система:

  1. Для осушения болотистых, глиняных и суглинистых почв;
  2. Если у Вас участок или дома расположен в низине, из-за чего естественный отток воды невозможен;
  3. Для направления русл грунтовых вод по определенному каналу. Это часто бывает необходимо в районах, где грунтовые воды расположены очень близко к поверхности и мешают ведению хозяйства;
  4. Для защиты фундамента дома и подвала от подтопления грунтовыми или сточными водами;
  5. Для создания неповторимого и стильного ландшафтного дизайна. Многие хозяева обустраивают на самой низкой части участка специальный водоем, который выполняет роль естественного дренажа. Такой источник оформляется в нужном стиле и выполняет сразу две функции: осушает почву и создает красивый экстерьер двора.

Как и канализация, дренажная система может быть построена при помощи специалистов. Но при этом нужно понимать, что общая стоимость работ может обойтись в несколько десятков тысяч рублей. Поэтому, чтобы Вы могли сэкономить рассмотрим, как сделать дренажную систему своими руками.

Фото: дренажная система со щебнем

Монтаж водопровода

Сам монтаж водопровода не отличается особой сложностью:

Делается разметка прокладки будущего водопровода – на стенах, в стяжке или под потолком.
Штробятся отверстия в стенах или же трубы укладываются в стяжку пола. В последнем случае трубы должны находиться не дальше 15 см от стены и не ближе 20 см от будущей мебели.
Гораздо проще осуществить наружную разводку, где трубы крепятся к стене специальными клипсами

Важно помнить, что полипропиленовые трубы нельзя фиксировать жестко – нужно обеспечить им возможность расширения при температурных скачках.
Клипсы размещаются на расстоянии 1-2 м друг от друга. Если же нужно зафиксировать трубу большого диаметра или веса, используются хомуты – для надежности.
При наружной разводке трубы сквозь стены и потолок должны проходить в гильзах – чехлах из негорючего материала, заполненных уплотнителем (например, минватой)

Это делается для уменьшения шума при прохождении воды. Гильзу можно обрезать по уровню стен и потолка, но она должна выступать над чистовым полом на 3 см.

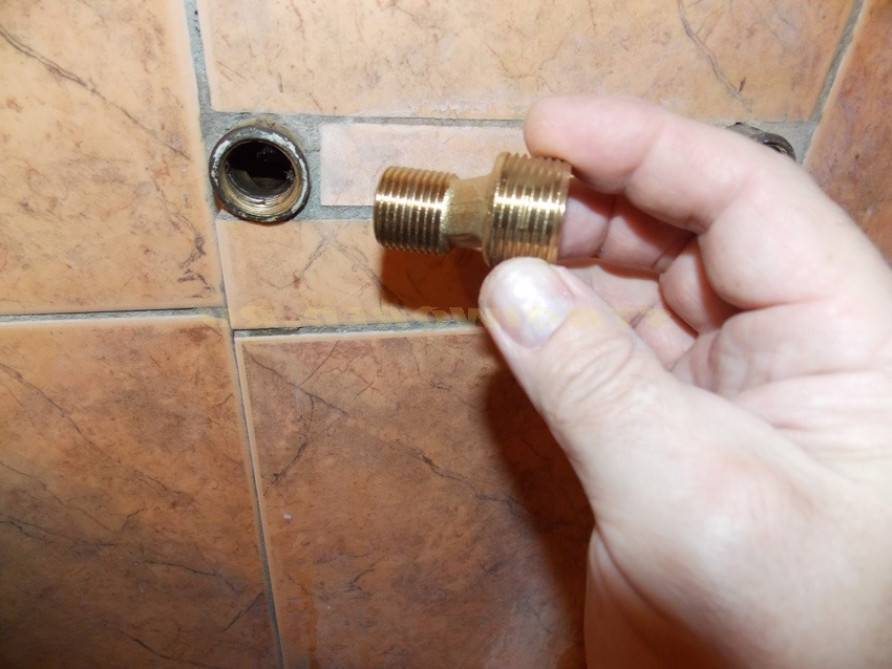

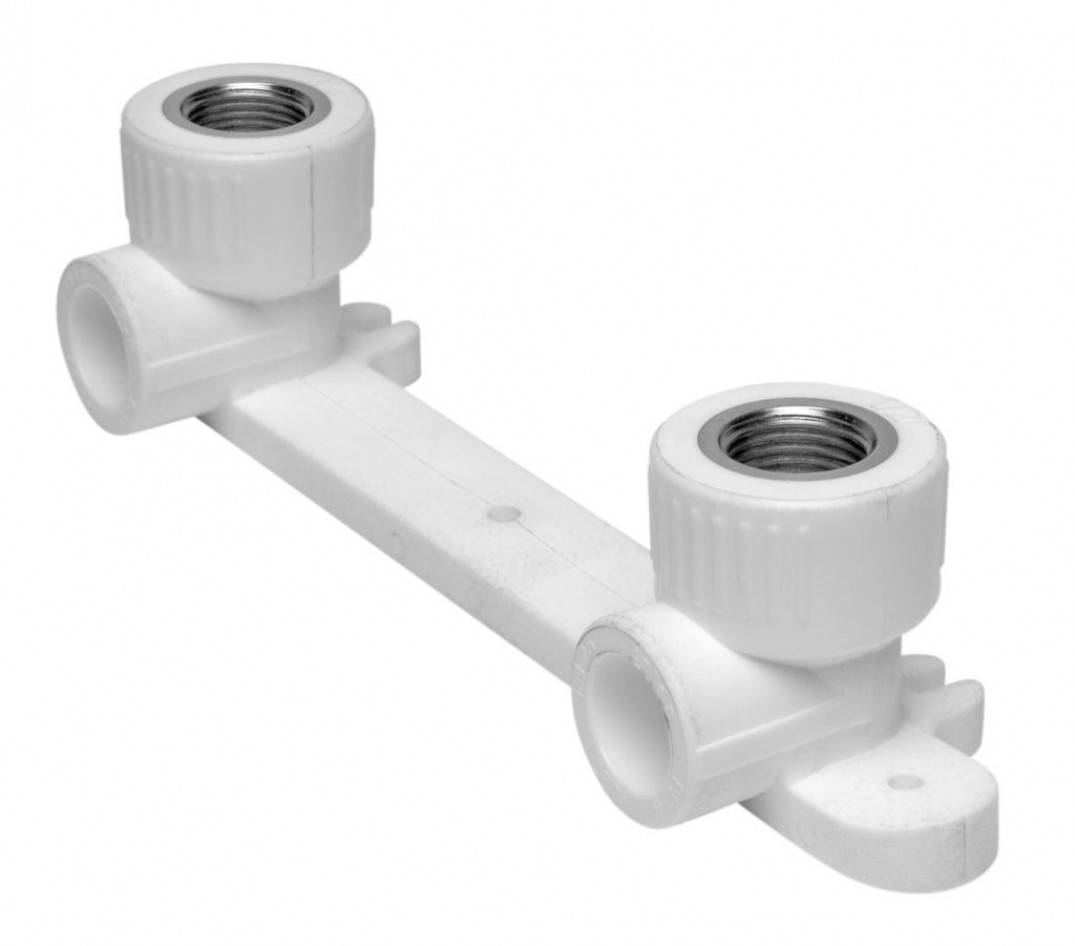

К стене крепятся специальные планки (розетки) для смесителей. Без большого строительного опыта «утопить» их в стену так, чтобы выходные патрубки были вровень со стеной, не получится. Поэтому их можно оставить выступающими – декоративные колпаки смесителя их прикроют.
Сборка трубопровода может проходить как «на весу», так и на столе, когда собранные участи просто укладываются в проделанные отверстия. Как показывает практика, последнее возможно только при очень качественно разработанной схеме разводки. В противном случае, всё равно придется подгонять детали «по месту».
Резка труб должна проводиться специальным труборезом – пилить их нельзя, соединение будет ненадежным. При этом полипропиленовые и металлопластиковые трубы режутся разными инструментами.
Паять трубы удобнее на столе, как и прессовать фитинги. Нужно помнить, что на пайку уходит по 15 мм трубы с каждой стороны, поэтому отрезать нужно с запасом в 30 мм.
При работе с металлопластиковыми трубами кроме пресс-клещей придется приобрести и развертку – для снятия внешней и внутренней фаски.
Если нужно проложить криволинейный «маршрут», металлопластиковые трубы можно гнуть только радиусом, который не меньше 5 внешних диаметров трубы. В противном случае срок службы трубы предсказать невозможно. Для угловых соединений используют фитинги.

Принцип работы с полипропиленовыми трубами, их пайка и монтаж, детально показаны на видео:

Вам понравится

  • Система вентиляции дома своими руками
  • Коммуникации в доме своими руками
  • Тёплый пол своими руками в частном доме
  • Душ в доме своими руками

Заказать или выполнить устройство дренажа вокруг дома своими руками?

Стоимость конструкции дренирования зависит от уровня углубления водоотвода и от длины постройки.

В таблице указаны цены работ пристенного и кольцевого дренажа.

Глубина траншеи, мСтоимость кольцевой системы дренирования, руб. за погонный метрСтоимость пристенной конструкции дренирования, руб. за погонный метр
115001600
1,525502500
246004400
2,571006900
395009600

Установка коллекторного колодца для любой их схем обойдется в 35 000 рублей. Для дренажа фундамента своими руками на глинистых почвах, нужно учитывать, что осадки будут скапливаться в верхней прослойке грунта.

Как правильно делать пристенный дренаж

Перед обустройством пристенной системы потребуется провести следующие работы:

  • обработку поверхности грунтующим раствором;
  • нанесение битумной мастики;
  • установка армирующей сетки;
  • просушка поверхности;
  • распределения второго слоя мастики.

Схема пристенной коснтрукции

Технология монтажа

Основной порядок работ по системе дренирования состоит из следующих этапов:

  • в низком месте ставится коллекторный колодец;
  • с помощью строительного уровня выполняется углубление с уклоном в направлении к водосборнику;
  • делается песчаная подушка;
  • сверху укладывается геоткань;
  • производится формирования прослойки из гравия;
  • выполняется установка труб под наклоном;
  • соединение деталей трубопровод при помощи переходников и угловых соединителей;
  • размещение смотровых колодцев;
  • насыпание еще одного слоя из гравия;
  • обматывание магистралей геотекстильным полотном;
  • наполнение траншей песком или землей.

Особенности монтажа

Обустройство кольцевого дренажа вокруг дома: как сделать своими руками

Для создания подобной схемы вокруг постройки выполняется траншея замкнутого типа, которые также делаются с уклоном.

Вариант кольцевой конструкции

Технология состоит из следующих этапов:

  • насыпание песка на дно и укладка геоткани;
  • создается подушка из щебня;
  • установка труб с наклоном в 2 градуса;
  • монтаж колодцев для осмотра;
  • насыпь из щебня;
  • обмотка свободными краями геотекстильной ткани;
  • заполнение траншей грунтом и песком.

Использование арматуры и устройств для стоков

Монтаж дренажной конструкции без труб

Создать дренирование можно без труб. При этом используются подручные материалы: осколки кирпича, бетона, камни и даже пластиковые бутылки. Применяются пучки хвороста, длинные сучки и доски. Но подобные конструкции не отличаются высоким качеством.

Соблюдая правила технологии монтажа, можно создать долговечную систему дренирования.

Качественное дренирование позволяет создать комфортные условия на придомовой территории
