Когда закладывают фундамент мелкого заложения?

Классификация по конструкции

Глубина заложения фундамента во многом зависит от особенностей его типа. Выделяют мелкозаглубленный фундамент плитного (сплошного), столбчатого (отдельно стоящего), массивного и ленточного типов.

Столбчатые мелкозаглубленные основания обычно представляют собой бетонные или кирпичные столбы с верховой обвязкой в случае, если сверху будет расположена стена. Цель устройства фундаментов этого типа заключается в сохранении целостности строения при возможной деформации пучинистого грунта.

Мелкозаглубленный ленточный фундамент для дома из газобетона станет отличным решением, но важно правильно выбрать тип опорной конструкции

  • Сборный. Обычно его монтируют на бетонной подушке, которая определяет глубину заложения фундамента.
  • Монолитный. Этот тип основания заливается как единое целое и требует дополнительного армирования. Например, для деревянного дома потребуется проложить сразу два арматурных пояса, один по верхней плоскости, а второй ― по нижней.
  • Сборно-монолитный. Выполняется из специальных стеновых блоков, поверх которых заливается монолитный пояс. В этом случае высота основания совпадает с уровнем строительной площадки.

Возможно устройство прерывистого ленточного фундамента под дом из пентобетона, что во многом снижает затраты на возведение объекта, и в этом достоинства сборно-монолитных конструкций. При его укладке бетонные подушки устанавливаются через определенные промежутки, сокращая расходы примерно на 15 %. В малоэтажном строительстве на пучинистой почве именно ленточные основания применяются чаще всего, особенно при возведении деревянного строения или дома из газобетона. Недостатком таких структур можно назвать лишь то, что они не подходят для сооружения кирпичных зданий.

Плитные основы домов. Пожалуй, этот вариант можно назвать наиболее надежным и подходящим даже для самой слабой глинистой почвы. По сути ― это монолитная плита из железобетона, равная по размерам площади будущего здания. При малоэтажном строительстве ее толщина составляет около 30 см. Благодаря тому, что плита имеет большую площадь и цельную поверхность, давление, оказываемое конструкцией на землю, значительно снижается. Соответственно, глубина его монтажа может быть небольшой, а применение возможно даже на водонасыщенной или слабонесущей поверхности.

Классификация фундаментов в соответствии со стройматериалами, из которых они изготавливаются:

  • Бетонные.
  • Железобетонные.
  • Бутобетонные.
  • А также на основе различных каменных материалов.

Бут ― материал достаточно высокой прочности (природный), представляющий собой куски гранита или известняка. Используется для приготовления бутобетона, где выступает наполнителем основной смеси, повышая общую прочность.

Расчет стоимости

Расчет затрат на работы и расходов на необходимые материалы для непрофессионального строителя покажется непростым и весьма запутанным делом. Главной проблемой в этом случае является то, что основание для каждого дома индивидуально.

Даже в том случае, когда для ее расчета используются самые надежные и проверенные технологии, при монтаже может выявиться множество различных факторов, которые нужно будет исключать, изменять или же подстраиваться под них. По этой причине часто получается так, что практически половина запланированных на возведение дома средств расходуется именно в начале строительства.

Существует 3 фактора, оказывающих влияние на стоимость устройства мелкозаглубленного основания:

  • качество участка;
  • тип конструкции;
  • предполагаемая в дальнейшем нагрузка.

Каждый из них может значительно изменить общую сумму, часто в большую сторону.

Проще всего учесть предполагаемую нагрузку строения исходя из используемых материалов. Расчет этого параметра обычно проводит архитектор еще на стадии создания проекта будущего дома. Чем легче вес основного строительного материала для стен и кровли, тем менее сложным и затратным будет устройство фундамента дома.

Тип конструкции и ее размер тоже играют не последнюю роль. Учитывается заглубление опоры, устройство цоколя, заливка бетона с установлением опалубки и армирования или укладка специальных блоков (плит). Также в этот список нужно включить и обязательные земельные работы, стоимость которых обычно устанавливается за 1 куб. м.

Чтобы определить стоимость опалубки для заливной конструкции необходимо вычислить площадь ее стен. Для этого общая длина подземного сооружения умножается на его высоту, а далее еще на 2. Все расчеты в данном случае производятся в метрах. Для опалубки обычно берут доски толщиной около 50 мм (0,05 м). Если полученную площадь умножить на 0,05 ― получится необходимое количество кубометров.

Подготовка к возведению

Подготовка включает:

  • планировку – опоры монтируют по углам, на участках примыкания и пересечения стен, на протяжении несущей стены через 3–6 м и под каждой колонной;
  • разметку и выемку земли на необходимую глубину;
  • если глубина залегания велика, то на дно ям укладывают песчаную или бетонную подложку;
  • сооружение опалубки.

Глубина залегания и высота бетонной подложки определяется весом здания и рыхлостью почвы.

Инструменты и материалы

Для строительства нужны:

  • доска или фанера для опалубки;
  • песок, битый кирпич, гравий для подушки;
  • бетон марки М300, М400, М600;
  • рубероид или другой пленочный материал для гидроизоляции;
  • анкерный крепеж для металлических колонн.

Для работы понадобятся следующие инструменты и приспособления:

  • капроновый шнур и деревянные колья для разметки;
  • совковая и штыковая лопаты;
  • отвес, строительный уровень, рулетка;
  • ручная трамбовка.

Как рассчитать?

Исходными данными для расчета служит нагрузка, которую оказывает колонна, и результаты инженерно-геологических исследований.

К первым относятся:

  1. Вертикальная нагрузка – вес колонны и величина нагрузка, передаваемая на нее стенами и кровлей.
  2. Изгибающий момент.
  3. Поперечная – приходящаяся на опору от базы колонны.
  4. Нагрузка при действии крутящих моментов в 2 плоскостях.
  5. Полная ветровая и снеговая – рассчитывается по погодным данным региона.

К инженерно-геологическим данным относятся:

  • свойства грунта;
  • уровень грунтовых вод;
  • глубина промерзания грунта.

По полученным данным рассчитывают величину опорных столбов для колонн.

Пример расчета под монолитную колонну

Вычисляют глубину залегания и сечение основания. В простых случаях параметр определяет максимальная глубина промерзания.

Для более точных вычислений используют формулу: df=kh*dfn, где:

  • kh – коэффициент, принимаемый для фундамента отапливаемого дома;
  • dfn – глубина промерзания.

Размеры основания рассчитывают по формуле: А=N/(R0-ȳd), где:

  • N – вертикальная нагрузка, ее получают при расчетах каркаса здания;
  • R0 – сопротивление грунта — величина представлена в справочнике СНиП 2.02.01-83;
  • ȳ – средний удельный вес фундамента;
  • d – глубина.

Для зданий выше 3 этажей расчет производят более сложные, с учетом краевой нагрузки.

Пример расчета под металлическую колонну

Материал не влияет на методику вычислений. Учитывать нужно глубину заглубления самой колонны. Поэтому используется та же самая методика расчета.

Для удобства исчислений непрофессионалам лучше воспользоваться онлайн-калькуляторами в Интернете.

В них указаны все требуемые параметры для вычислений. Расчет производится автоматически.

Видео описание

В этом видеоролике показано устройство мелкозаглубленного фундамента со сваями и заливкой внутреннего пространства ленты:

Плитный

Основание в виде монолитной плиты обходится дороже, но оно является более надежным. Такой фундамент часто называют плавающим и сравнивают с плотом, который всей плоскостью повторяет движение волн.

Работу по его устройству также начинают с очистки строительной площадки, снятия рыхлого слоя грунта, выполнения разметки по внешним углам и отрывки котлована на глубину заложения плиты. Если УГВ высокий, то по наружному периметру выкапывают и оборудуют дренажные траншеи для отвода воды.

Затем дно котлована выстилается подушкой из песка и щебня с трамбовкой. На подушке расстилают гидроизоляционный материал с проклейкой стыков, поверх которого укладывают плотные теплоизоляционные плиты из экструдированного пенополистирола. Такая подложка защищает фундаменты неглубокого заложения от воды и промерзания.

После установки опалубки по периметру будущей плиты в ней монтируют стальной каркас из двух решеток, сделанных из арматурных стержней. И заливают эту конструкцию бетоном с обязательным уплотнением глубинным вибратором.


Схема устройства плитного МЗФ Источник smetadoma.com

Столбчатый

Столбчатый вид оснований, особенно с небольшим заглублением, является самым ненадежным, поэтому не используется при строительстве ответственных конструкций. Но вполне пригоден как фундамент для сараев, беседок и других небольших легких построек.

Для его сооружения по периметру размеченной ленты выкапывают лунки, ограждают их опалубкой, монтируют в каждую каркас и заливают бетоном. Как вариант, бетонной делают только подземную часть столбов, а верхнюю выкладывают из кирпича или мелких блоков.


Столбчатый фундамент Источник sdelai-lestnicu.ru

Между собой столбы связывают ростверком, который является основанием для возведения стен.

Что следует учесть при устройстве фундамента мелкого заглубления

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

Тип грунта

Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Мелкозаглубленный ленточный фундамент — таблица уровень подземных вод

  • Нагрузка на фундамент
  • Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

Глубина заложения

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

Глубина мелкозаглубленного ленточного фундамента СНиП — таблица

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Глубина промерзания грунта для городов России — таблица

Также можно воспользоваться калькулятором расчета глубины промерзания грунта.

Установка столбчатого фундамента мелкого заложения

Такой тип фундамента отлично подходит для строительства бани, помещений хозяйственного назначения или небольшого сооружения. Иногда такой фундамент применяют при строительстве деревянных домов.

К преимуществам столбчатых мелкозаложеных фундаментов относятся:

  • Незначительное количество арматуры.
  • Короткие строки изготовления.
  • Минимальные земляные работы.
  • Устойчивость к пучению или к заморозке грунта.

Этапы работы над столбчатым фундаментом:

  • Для начала нужно спроектировать и рассчитать периметр фундамента. Лабораторно определите плотность грунта. Далее рассчитывается длина столба, исходя из глубины промерзания.
  • От массивности здания зависит толщина столбов, а также промежуток между ними. Если столбы монолитные, расстояние между ними примерно 150-200 см.
  • Далее сделайте разметку на грунте.
  • Выкопайте ямы по периметру фундамента, исходя из толщины столбов.
  • Следующий этап – засыпка. Желательно использовать слой щебня толщиной около 10 см. Хорошо утрамбуйте этот слой.
  • Армирование выполняется арматурой с сечением 100-120 мм. Сначала вырезают прутья, длиной 30-40 см. Затем делают решетку, связывая прутья хомутами.
  • Эти решетки укладывают на дно, засыпанное щебнем.
  • Подушки заливают бетоном марки 250. Перед установкой опалубки под заливку столба должно пройти 7-10 дней.
  • Из обрезных досок делают опалубку. Получается длинный короб без дна.
  • Опалубку прикрепляют к заранее выведенной арматуре и начинают заливку. С помощью глубинного вибратора убирают пузырьки воздуха из бетонной массы. Используйте бетон такой же марки, как и при заливке подушки.
  • В завершении заливки установите металлический уголок.
  • Через неделю снимите опалубку, а спустя три недели сделайте обвязку.
  • Для предотвращения попадания снега, грязи или мусора под фундамент делают забирку.  Для изготовления используют кирпич или камень.
  • Чтобы обеспечить гидроизоляции на забирку укладывают битум, а затем рубероид.

Для долгосрочного функционирования фундамента необходимо помнить о таких правилах:

  • Правильные расчеты глубины фундамента – исключат проседание.
  • Нагрузка на опоры должна быть равномерной.
  • Используйте только высококачественные материалы. Ведь от прочности фундамента зависит долговечность строения.
  • Обязательно проведите оценку грунта в лаборатории.
  • Лучшее время для строительства фундамента лето или начало осени.
  • Монолитные конструкции сооружаются с обязательным вибрированием бетона.

СНИП по фундаментам для малоэтажного строительства

Что понимается под малоэтажным строительством

Давайте, сначала определим, что называется малоэтажным строительством.

Согласно СНиП 31-02-2001 и СНиП 2.07.01-89 к ним можно отнести три вида сооружений:

  1. индивидуальный дом до 3-х этажей (коттеджи);
  2. сблокированные коттеджи до 3-х этажей (таунхаусы);
  3. секционные многоквартирные дома до 3-4-х этажей.

Все три вида объединяет следующее:

  • наличие индивидуальных земельных участков;
  • отсутствие лифта и центрального мусоропровода, упрощение инженерии;
  • небольшое вертикальное давление позволяет свести к минимуму земляные и фундаментные работы.

При строительстве малоэтажных зданий стоимость работ по нулевому циклу может превышать 30% от стоимости общестроительных работ в зависимости от физических свойств грунта на участке и климатических условий региона

Это повышает важность выбора типа фундамента в каждом конкретном случае

Условия, которые необходимо учитывать при выборе типа фундамента

Для выбора типа фундамента необходимо учитывать следующие данные:

  1. нагрузку от строения;
  2. конструкцию подземной части (лёгкий дом с подвалом может не только просесть, но и «всплыть»);
  3. уровень грунтовых вод;
  4. глубину промерзания в районе застройки (в средней полосе она составляет 120-130 см);
  5. физические свойства грунтовых масс в пятне застройки.

Виды фундаментовпод малоэтажные строения

Основные виды фундаментов под малоэтажные зданияможно разделить на два типа:

  1. мелкого заложения – сплошная платформа, столбчатые и ленточные фундаменты с заглублением не менее 50 см;
  2. глубокого заложения – столбчатые фундаменты, сваи, ленточные фундаменты с заглублением более глубины промерзания.

Сплошная платформа – это монолитная ж/б плита под всю площадь здания, которая своей жесткостью перераспределяет все напряжения, возникающие под строением. Метод не из дешевых из-за большого объема земляных работ и стоимости стройматериала. Применяется в основном на сложных грунтах и при небольшой площади здания.

Ленточные фундаменты мелкого заложения применяют на непучинистых грунтах (пески) в зданиях без подвальных помещений. Это сравнительно дешевый вариант, но ограничен в применении.

Ленточный фундамент глубокого заложения выполняется в монолитном, сборном и комбинированном варианте по периметру здания и под несущими стенами. Это более затратный вариант. Его целесообразнее использовать при устройстве подвалов или цокольного этажа. Этот вариант хорошо вписывается в любой ландшафт.

Столбчатые фундаменты могут быть как мелкого, так и глубокого заложения. Столбы устанавливаются по углам здания в местах пересечения несущих стен и между угловыми столбами для уменьшения пролета до 2-х метров. Больший пролет ведет к увеличению нижней ступени фундамента и усилению рандбалки, в малоэтажном строительстве это экономически невыгодно.

Столб может быть прямой или ступенчатый, сборный или монолитный. Более экономный – ступенчатый.Заливается в 2-3 приема, в зависимости от размера подошвы, с уменьшением размера на каждом приеме.

Рандбалки могут быть металлическими, ж/бетонными, под деревянное здание можно использовать брус.

Вывод: между архитектурно-планировочным решением малоэтажного дома, конструкцией нулевого цикла, механическими свойствами грунта, уровнем грунтовых вод наблюдается явная зависимость.

  1. Если участок имеет большой перепад по высоте, то разумнее применить ленточный фундамент глубокого заложения или винтовые сваи с ж/б ростверком.
  2. Для участков с высоким уровнем грунтовых вод (выше 150 см) лучше выбрать свайный вариант.
  3. В случае если архитектурно-планировочным решением предусмотрен подвал или цокольный этаж, то выбирать надо ленточный фундамент глубокого заложения. Но необходимо учесть, что высокий уровень грунтовых вод и сезонная верховодка потребуют более сложных и дорогостоящих решений по гидроизоляции подземной части.
  4. Фундаменты мелкого заложения более экономичны, но не пригодны на пучинистых грунтах, а также имеют более низкую температуру в подпольном пространстве (последнее касается и свайных фундаментов).
  5. В районах с вечной мерзлотой надо думать не о пучении грунтов, а об оттаивании основания в тёплый период года.

Главное, помните: каждый конкретный случай рассматривается особо. Красота фасада, дорогое заполнение проемов, новые кровельные материалы – всё это держится на правильно выбранном Вами фундаменте.

Плитный фундамент

Этот тип фундамента представляет собой сплошную монолитную плиту из бетона. Его делают в случае высокого нахождения грунтовых вод и на слабых видах грунтов с неравномерным сжатием. Плиту укладывают готовую, изготовленную на заводе, либо заливают ее по месту с использованием металлического лома, арматуры, проволоки и подобных вещей. Для этого убирают почву до подстилающей твердой породы, трамбуют дно котлована и засыпают песком на 5 – 7 см. Затем снова утрамбовывают и укладывают арматуру как можно равномернее, так, чтобы она не возвышалась над верхним уровнем. Заливку производят в один заход, желательно из бетоновоза.

Плитный фундамент на дне котлована с уложенной арматурой.

Как происходит закладка фундамента на большие глубины

Закладка фундамента на большие глубины, является делом трудоемким и подразумевает целый цикл производственных процессов. Рытье траншей предполагает многократный проход строительной техники, а бетонирование всегда означает большие трудозатраты и материальные расходы на сырье. Для производства земельных работ привлекается экскаваторы и бульдозеры с дополнительным навесным оборудованием. Ни одно бетонирование даже фундаментов на основе блоков, не обходится без грузоподъемной техники, такой как башенный или автокран. В условиях непрерывного цикла строительства требования к замесам и укладке бетона возрастают в несколько раз.

Рис.: Заглубленный фундамент

Отдельные фундаменты под стойки («башмаки»)

Отдельные фундаменты под стойки путепроводов, рамных мостов, виадуков и колонны промышленных зданий устраивают при хороших грунтах (малосжимаемых, прочных грунтах). Это так называемые «башмаки». Их выполняют из железобетона. По характеру работы материала «башмаки» относятся к гибким фундаментам. Схема «башмака» показана на рис. 3.

Рисунок 3 – Схема «башмака».

В «башмаках» возникают значительные растягивающие усилия, воспринимаемые арматурой. При одной и той же площади подошвы фундамента объем фундаментов «башмаков» гораздо меньше.

Фундамент в виде сплошной железобетонной плиты

Устраивают такие фундаменты под всем сооружением. Применяют при сильносжимаемых и малопрочных грунтах основания. Схема фундамента показана на рис. 4.

На общую плиту передается нагрузка от всех стен и колонн здания. При этом уменьшается средняя осадка всего сооружения, неравномерность осадок отдельных стен и колонн практически исключается.

Рисунок 4 – Схема фундамента в виде сплошной железобетонной плиты.

Эти фундаменты редки, неэкономичны. Очень чувствительные к неравномерным осадкам.

Материалы для фундаментов

Материалы в фундаментах подлежат деформациям под действием различных внешних усилий, влияния грунтовой и поверхностной воды, воздействию замерзания и оттаивания влаги в порах кладки.

Для обеспечения долговечности фундаментов выбирают материалы, хорошо сопротивляющиеся этим воздействиям: железобетон, бетон, бутобетон, редко бутовая кладка (из-за трудоемкости выполнения).

Наиболее универсальным материалом для фундаментов любой формы является железобетон, так как железобетон хорошо сопротивляется не только сжатию, но и изгибу.

Железобетонные и бетонные фундаменты выполняются сборными и монолитными.

Монолитными называют фундаменты, которые бетонируют непосредственно на месте возведення сооружения.

Сборные элементы наиболее рациональны для устройства ленточных фундаментов под стены.

В дорожном строительстве сборные фундаменты в виде «башмаков» применяют под опоры (стойки) путепроводов, рамных и балочных мостов малых пролетов при грунтах, которые имеют достаточно высокую прочность и малую сжимаемость.

В случае более слабых грунтов возможно использование сборно-монолитных фундаментов, в которых нижняя плита, имеющая большой вес, выполняется монолитной, а подколоники сборными.

Применение сборных фундаментов заводского изготовления позволяет уменьшить трудоемкость работ на строительных площадках и максимально механизировать работы. Сборные фундаменты позволяют повысить качество работ, применять более совершенные конструкции фундаментов, обладающие меньшим весом и высоким процентом использования прочности материалов. Однако, при этом увеличивается расход стали, трудозатраты на заводе, транспортные расходы.

Для массивных опор мостов, которые требуют большой площади для передачи давлению на грунт, в дорожном строительстве находят применение монолитные фундаменты. Монолитные фундаменты целесообразны для отдельных фундаментов сложного очертания под колонны и оборудование, а также когда вес фундамента больше грузоподъемности монтажного крану.

Проверка устойчивости положения фундамента

В ряду случаев при действии на фундамент, кроме вертикальных сил, горизонтальных сил и изгибающих моментов, выполняются проверки:

— устойчивости положения фундамента на опрокидывание;

— устойчивости на плоский или глубинный сдвиг.

Проверки выполняются по п.1.40; 1.41;7.14 «СНиП 2.05.03-84. Мосты и трубы».

Устойчивость положения фундамента против опрокидывания

Расчетная схема показана на рис.3

Рис 3 Расчетная схема

Основная формула

  , ( 8 )

где Мu= ∑Fi *hi – момент опрокидывающих сил;

Mz = ∑Pi *li – момент удерживающих сил;

γn — коэффициент надежности по назначению, γn =1,1;

m — коэффициент условий работы;

m= 0,9 — скальное основание,

m= 0,8 — грунтовое основание.

Проверка на плоский сдвиг по подошве фундамента

Основная формула

 , (9)

где Qr = ∑ Fi– сдвигающая сила равна сумме проекций сдвигающих сил по направлению возможного сдвига;

Qz = Ψ∑Pi – удержувающие силы – силы трения между грунтом и подошвой;

Ψ– коэффициент силы трения кладки о грунт ( о поверхность), принимается по п. 7.14 «СНиП 2.05.03-84. Мосты и трубы»;

m – коэффициент условий работы; m=0,9;

 – коэффициент надежности по назначению,  =1,1.

Основные виды фундаментов мелкого заложения

Технологии современного строительства предусматривают применение различных типов фундаментов. В зависимости от глубины заложения (расстояния от подошвы до поверхности почвы) они бывают глубокого (ФГЗ) и мелкого заложения (ФМЗ)

Технологии современного строительства предусматривают применение различных типов фундаментов. В зависимости от глубины заложения (расстояния от подошвы до поверхности почвы) они бывают глубокого (ФГЗ) и мелкого заложения (ФМЗ).

ФМЗ имеют глубину заложения, не превышающую их учетверенной ширины. Они могут обеспечить прочную основу сооружения на достаточно сложных грунтах, включая пучинистые. При этом требуют существенно меньших затрат на строительство, чем ФГЗ.

Параметры классификации

Классификация фундаментов мелкого заложенияможет производиться по одному из следующих признаков:

  • форма поперечного сечения;
  • способ возведения;
  • вид статической работы;
  • конструкционное решение;
  • материал изготовления;

Форма

По форме сечения ФМЗ подразделяются на:

  • трапециевидные;
  • прямоугольные;
  • ступенчатые.

Оптимальная форма – трапециевидная. При этом предельный угол между боковой гранью и вертикалью (угол распределения давления) для бетона равен 45°, для бутобетона и бута – 30°. Если угол больше, то напряжения, вызываемые растягивающими и скалывающими силами, будут иметь опасную величину.

Способ изготовления

Фундаменты мелкого заложения по способу изготовления подразделяются на:

Монолитные возводятся на месте. Обычно используется жидкий бетон. Сборные конструкции составляются из отдельных элементов. Например, из бетонных блоков, изготовленных в производственных условиях.

Вид статической работы

По этому параметру ФМЗ подразделяются на:

Жесткие могут выдерживать только силы сжатия. Гибкие хорошо противостоят не только сжатию, но и растяжению. Это железобетонные фундаменты. Все остальные – жесткие.

Конструкция

Выделяются следующие конструктивные типы фундаментов мелкого заложения:

  • отдельно стоящие (столбчатые);
  • ленточные;
  • плитные (сплошные);
  • массивные.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты


При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона


Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Как провести усиление фундамента частного дома своими руками

Проводить укрепление конструкции фундамента частного дома своими руками приходится при разных ситуациях. Чаще, когда конструкция вырабатывает свой ресурс. Существует множество способов, как провести усиление. Но когда дело доходит до процессов своими руками, то чаще используют две или три простые технологии.

Самый простой способ – расширить конструкцию и заключить ее в обойму из кирпича или сложенного камня, можно залить ленту из бетона. При этом кладку делают с двух сторон фундамента, стягивая их между собой болтовыми крепежами, которые протягивают сквозь основное тело фундаментной основы. Такое усиление очень надежно, он увеличивает срок эксплуатации почти в два раза. При этом есть всегда возможность провести ремонт обоймы, если какой-то участок под действием различных нагрузок вышел из строя.

Второй вариант – это инъекционный способ. Это когда основу дома привязывают к столбам, которые заливают рядом с ним. Практически получается так, что около ленточного фундамента сооружается столбчатый. При этом столбы возводятся с двух сторон от ленты и стягиваются между собой болтами.

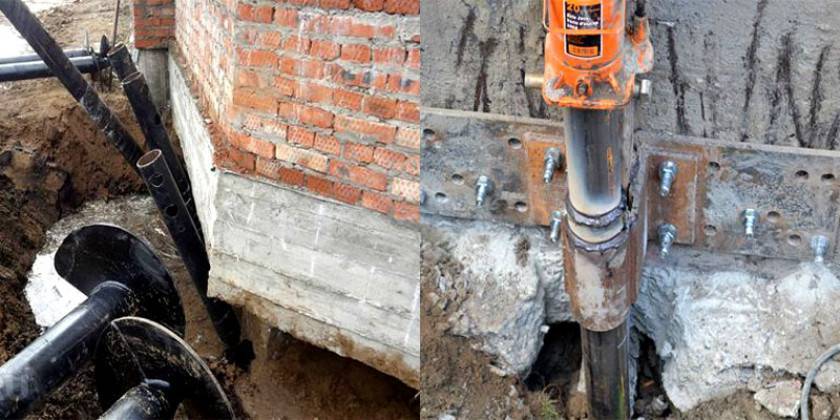

Точно также можно провести усиление и винтовыми сваями. Кроме этого можно, используя сваи или опорные столбы, перенести дом на новую конструкцию. Для чего между сооруженными опорами сквозь ленточный фундамент монтируются опорные поперечины прямо под стенами здания. В качестве поперечин можно использовать швеллер или двутавр.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
