Вязка пластиковой арматуры для фундамента

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

  • Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
  • Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
  • Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
  • Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

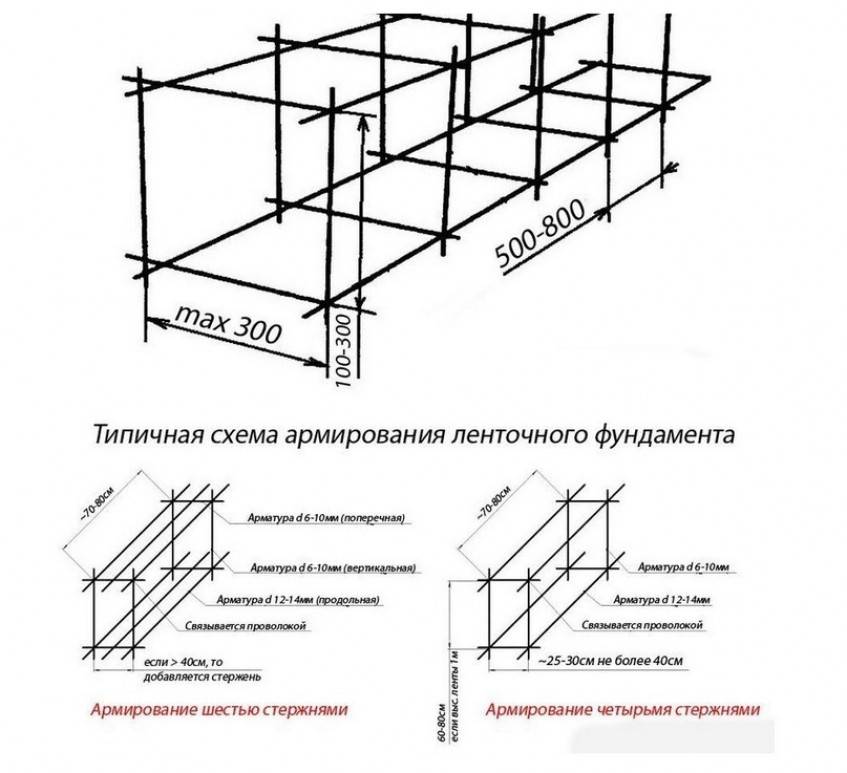

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

  • Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
  • Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
  • Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

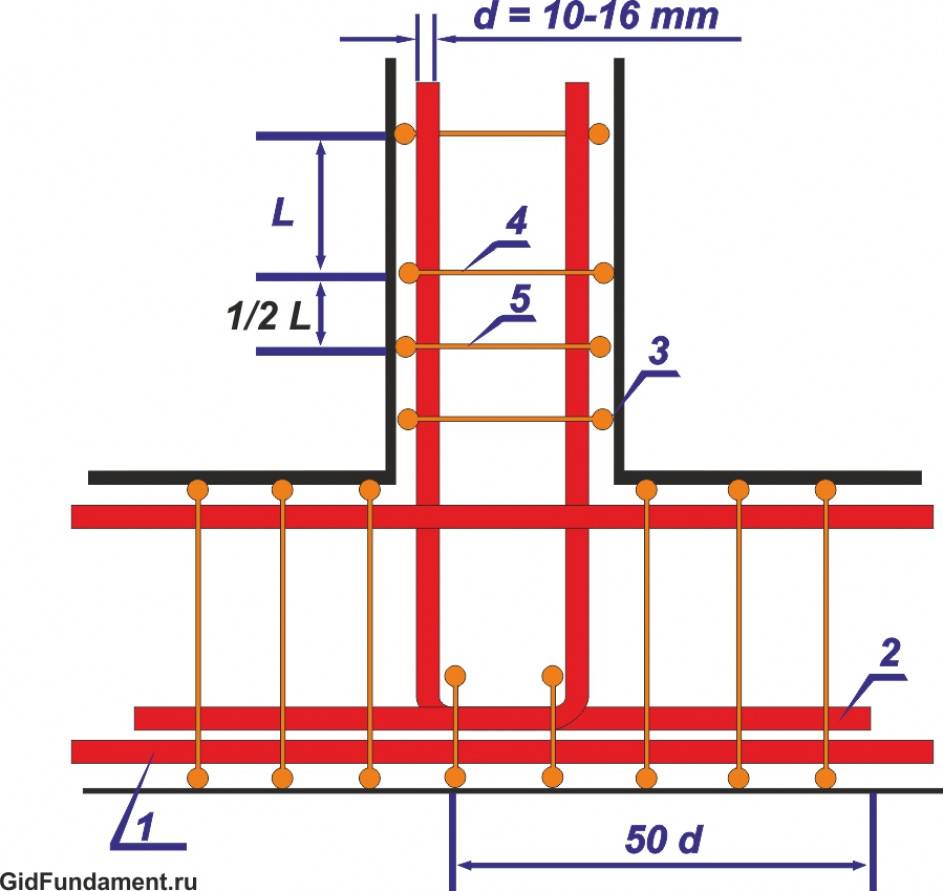

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

  • Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
  • Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
  • Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
  • Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

  • Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
  • Слабая устойчивость к повышенным температурам.
  • Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
  • Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов.

Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру.

Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный.

В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь.

Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

  • Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
  • Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
  • Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Способы соединения композитной арматуры (как вязать стеклопластиковую арматуру)

Грамотное соединение стеклопластиковой арматуры для фундамента – залог создания надежного армирующего каркаса / пояса, повышающего прочность и срок службы всего сооружения. Существует несколько способов ее вязки, которые выбираются исходя из специфики объекта, технологии выполняемых мероприятий и задействованных материалов.

Стеклопластиковая арматура, поставляемая в бухтах, представляет собой уникальный материал. Она производится из разнообразных волокон – базальтовых, арамидных, стеклянных, карбоновых, комбинированных. Наружная оболочка создается с помощью навивки волокон или песчаного напыления. Это доступная и долговечная альтернатива элементам из стали.

Но главное отличие от металлических аналогов состоит в том, что к стеклопластиковым приспособлениям не может быть применена сварка

В связи с этой особенностью изделий крайне важно подбирать правильные технологии вязки при сооружении вертикальных объектов, оснований зданий, усиленных конструкций из бетона

Стеклопластиковая арматура для фундамента соединяется при помощи:

  1. Вязальной проволоки из стали и специальных крючков. Этот вариант достаточно прост и экономичен, он подходит для вязки прутков с различными диаметрами. Проволока предварительно обжигается.
  2. Электрических или механических вязальных пистолетов. Для профессионального инструмента нужны катушки с намотанной проволокой. Рассматриваемый метод целесообразно использовать для увеличения несущей способности каркасов я больших площадей. На изготовление узла требуется пара секунд.
  3. Механического инструмента. Такая технология считается более производительной и комфортной при проведении масштабных работ, поскольку в процессе крепления инструмент нужно не вращать, а тянуть. Его отличительная черта – спираль, которая встроена в ручку.
  4. Тонких клипс из пластика.
  5. Хомутов из пластика. Их предназначение заключается в быстром соединении арматуры без использования специнструмента. Данный способ также называется ручной вязкой.
  6. Креплений, защелкивающихся на арматурных прутах. Применяемые для стальных изделий резьбовые муфты непригодны в этом случае, так как нарезать на полимерном стержне устойчивую резьбу почти невозможно.

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

  • каркас опорного элемента квадратного профиля формируется из 4 стержней;
  • решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
  • длина элементов усиления соответствует размерам опорной колонны;
  • поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

  1. Определите длину вертикальных стержней в одной опоре.
  2. Вычислите метраж элементов поперечной обвязки одного каркаса.
  3. Рассчитайте общую длину, сложив полученные значения.

Для ленточного фундамента

Отличительным свойством ленточной конструкции является её высота, которая всегда больше ширины. Лента лучше, чем плита работает на изгиб, поэтому диаметр арматуры здесь может быть меньше. В ней тоже делается два пояса армирования, только соединяются уровни чаще не короткими прутками как в плите, а гнутыми П-образными элементами.

Расчёт армирования производится в таком порядке (просчитаем всё тот же фундамент 6х6 м с одной внутренней стеной):

  1. На подставки продольно укладывают более толстые рифлёные стержни (для одноэтажного дома можно брать диаметром 8 мм). Их при ширине ленты в 30-40 см будет всего по паре снизу и сверху.
  2. Соединяющие их вертикальные стержни нагрузку не несут, а потому могут быть гладкими, без спиральной навивки – диаметр 6 мм.
  3. При общей длине ленты 30 м, армируемой в 4 ряда, расход основной (продольной) арматуры составит 120 м.
  4. Хомуты или вертикально-поперечные прутки устанавливаются через 0,5 м. Допустим, сечение ленты составляет 0,3*0,7 м, при котором на одно соединение будет уходить 1,6 м арматуры диаметром 6 мм. Всего секций перевязки образуется 61 — умножив эту цифру на 1,6, мы получим общую длину арматуры 97,6 м.
  5. Каждая секция каркаса, связанная поперечной арматурой, имеет 4 соединения. Всего 4х61=244 соединения. Столько нужно хомутов или стяжек, если использовать для вязки их.
  6. Если 244 умножить на 0,3 м, мы получим расход проволоки — 73,2 м.

Схема армирования ленточного фундамента

Если нет профессионального проекта, утвержденного архитектурным бюро, можно использовать следующие сведения. Они помогут сделать расчет армирования беседки, бани, небольшого дома, иного легкого строения с фундаментом ленточного типа. Эти правила можно применять при использовании металлических изделий. Выбрав композитные аналоги, надо будет сделать соответствующие коррекции по нагрузкам.

  • На продольные элементы конструкции распределяются наибольшие нагрузки. Здесь используют прутья с диаметром 10-12 мм.
  • Для вертикальных и поперечных участков подойдет арматура с толщиной от 6 до 10 мм.
  • Некоторые расстояния между отдельными элементами приведены на рисунке. При увеличении дистанции, выбирают прутья с большим диаметром, или уменьшают соответствующий шаг.
  • Имеет существенное значение расположение арматурного каркаса внутри железобетонного изделия. До внешней поверхности от него при заливке поддерживают расстояние 30-60 мм.

Армирование фундамента

Чтобы определить, можно ли использовать стеклопластиковую арматуру для ленточного фундамента и как вязать стержни из стекловолокна с таким основанием, нужно учесть, что существует два типа основы с лентой:

  1. Прямоугольная.
  2. Т-образная.

Во втором типе монтаж арматуры выполняется без предварительных расчетов, а подошва предназначается для поглощения нагрузок на изгиб. Материал можно зашивать в стенку, но при установке в подошву нужно быть особенно осторожным.

Если фундамент обладает прямоугольным сечением, использование стеклопластикового армирования оправдывает себя, поскольку эта конструкция может воспринимать сжимающие нагрузки.

Инструменты и материалы

Перед тем как начинать вязать ленточный фундамент, нужно подготовить такие инструменты и материалы:

  1. Измерительное приспособление — рулетка.
  2. Прибор для подгона и обработки прутьев — болгарка.
  3. Средства персональной защиты.
  4. Уровень водяного типа.
  5. Хомуты из пластика для скрепления прутьев.

Земляные работы

Перед началом армирования нужно подготовить углубление, руководствуясь планировкой будущей постройки. Поверхность дна нужно выровнять и утрамбовать, затем насыпать слой песка (10-15 см), полить его жидкостью и уплотнить. Следующим слоем будет щебень с аналогичной толщиной. После уплотнения верхнего покрытия на дне образуется надежная подушка с ровной плоскостью.

Строительство опалубки

Для обустройства опалубки используются доски, которые соединяются в щиты с помощью гвоздей или саморезов. Шляпки крепежных деталей нужно устанавливать с внутренней стороны, а конструкцию нужно дополнительно укреплять с помощью распорок.

Поверхность стенок покрывается пергаментом, который фиксируется с помощью степлера. Задача этого материала заключается в сохранении чистоты досок и борьбе с вытеканием жидкости из бетонной стяжки.

Дальше на стенках размещаются метки, которые будут определять уровень заливки бетона. По этой линии стоит ориентироваться при монтаже армированных элементов. Для более точного выполнения работы следует применить водяной уровень.

Технология вязки

Чтобы разобраться с технологией вязки, следует учесть несложные советы опытных специалистов и придерживаться такого алгоритма действий:

Перед началом вязки нужно подготовить чертежи каркаса и провести нарезку всех элементов, придерживаясь расчетов.
Для позиционирования поперечных прутьев в нижних слоях используются фиксаторы. Они закрепляются как перед началом монтажа арматуры, так и после завершения сборки.
Диаметр ячеек определяется параметрами ленты, которая подвергается укреплению. В большинстве случаев он варьируется от 15 до 30 см.
Перед соединением продольных прутьев, их нужно разложить на земле и нанести на них отметки в местах крепления поперечных деталей. В процессе вязки нужно соблюдать прямой угол.
Поперечные элементы фиксируются с продольными с нижней стороны. Для обеспечения надежного армирования, хомуты из пластика или проволока вяжутся как можно туже.
В первую очередь необходимо подготовить горизонтальные слои армирования, а потом начинать закрепление вертикальных

Фиксация осуществляется с внутренней стороны ячеек для повышения надежности конструкции.
Углам нужно уделять особое внимание. Специалисты рекомендуют не гнуть их путем температурного воздействия, поскольку это может ухудшить прочностные свойства.
После завершения вязки арматурной конструкции ее нужно поместить внутрь опалубки.

Если вязка стеклопластиковой арматуры осуществляется с помощью проволоки, то, чтобы облегчить работу, лучше задействовать вязальный крючок. Его роль может выполнять старая отвертка.

Сооружение арматурного каркаса

При обустройстве каркаса нужно придерживаться ключевого требования — изделие нужно полностью заливать бетоном, выдерживая дистанцию между стенками опалубки не меньше 5 см. Чтобы армированные элементы не размещались на дне углубления, следует закрепить кирпичи, а поверх них расположить продольные прутья и горизонтальные поперечины. Эти элементы соединяются с помощью пластиковых хомутов.

Заливка фундамента

На последнем этапе нужно залить бетон в опалубку с каркасом

Важно проводить это действие с особой осторожностью, помещая его в свободные полости между частями каркаса. Также необходимо периодически протыкать бетон прутьями для удаления пузырьков воздуха

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Как вязать арматуру из стекловолокна

В последнее время стеклопластиковая арматура находит все более широкое применение при обустройстве армирующих каркасов для различных бетонных конструкций. Хотя материал пока считается инновационным, работать с ним довольно просто, так как вязать стеклопластиковую арматуру можно точно такими же традиционными способами, как и при работе со стальными прутьями (за исключением сварки):

  • креплением вязальной проволокой с помощью крючка (простого или полуавтоматического) или плоскогубцев;
  • с использованием автоматического вязального пистолета (экономически целесообразно только при проведении больших объемов работ);
  • с применением самодельного электрического вязального крючка на основе шуруповерта и так далее.

Однако многие профессионалы рекомендуют применять для вязки стеклопластиковой арматуры крепежные элементы из пластика: специальные клипсы или монтажные хомуты.

Вязка стеклопластиковой арматуры клипсами

Для правильной вязки стеклопластиковой арматуры с успехом применяют специальные пластиковые клипсы. Конструктивно изделие представляет собой планку с зажимами, в которых плотно фиксируют прутья композитной арматуры. Такой способ вязки является самым простым, удобным и быстрым.

Всю конструкцию армирующего каркаса можно без труда смонтировать в подготовленной опалубке; или подготовить отдельные фрагменты, опустить их в опалубку (по сравнению со стальными прутьями сделать это будет гораздо проще) и связать их между собой. Арматурные прутья скрепляют между собой клипсами под углом 90˚: конструкция каркаса получается ровной и аккуратной.

Справиться с работой может любой, даже неподготовленный человек, так как достаточно только вставить пруток в паз пластиковой клипсы и нажать на него до щелчка.

Стоимость одной клипсы составляет 0,7÷0,9 рубля. Конечно, вязка обычной проволокой обойдется дешевле, но применение клипс обладает рядом несомненных преимуществ:

  • высокой скоростью производства работ и простотой установки;
  • надежностью крепления;
  • негорючестью клипс;
  • неподверженностью изделий коррозии и влиянию химически активных веществ;
  • невосприимчивостью клипс к перепадам температур;
  • доступной стоимостью.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

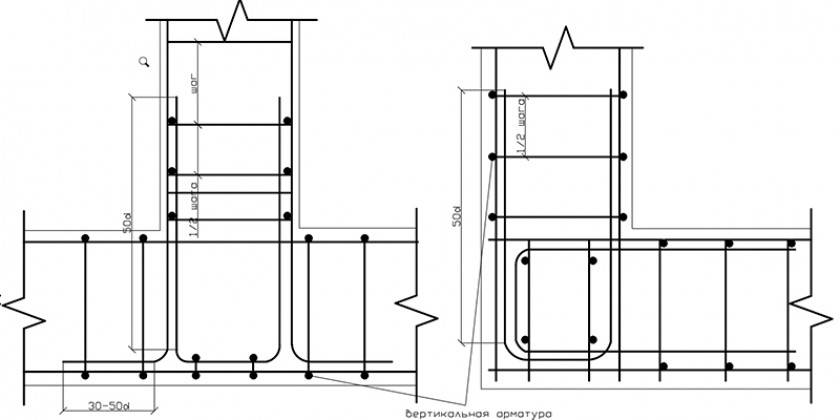

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

  1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
  2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
  3. Мягкая вязальная проволока Ø 3-5 мм;
  4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

  1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
  2. 33 х 3 = 99 (поперечные стержни для одной стороны);
  3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

  1. 1000 см х 2 = 2000 см (один ряд);
  2. 2000 см х 3 = 6000 см (одна сторона);
  3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

  1. 2 х 17 = 34 единицы на одну сторону;
  2. 34 х 4 = 136 единиц на весь фундамент;
  3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

  1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
  2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
  3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
  4. По окончании сборки всего каркаса должно получиться четыре узла.

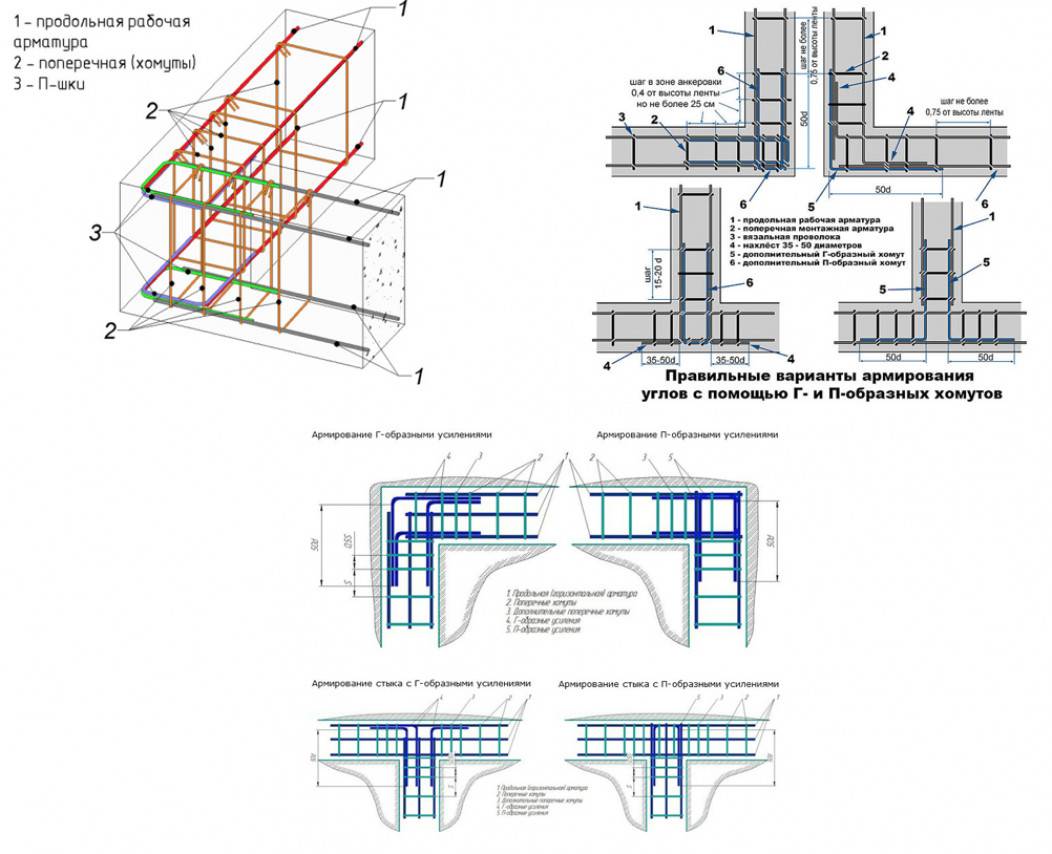

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
