Инструкция по установке винтовых свай своими руками

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях — это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

• пустотелая труба;
• наконечник;
• спиралевидная лопасть.

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

• длина трубы;
• диаметр трубы;
• длина наконечника;
• шаг лопасти;
• диаметр лопасти;
• угол наклона лопасти к плоскости;
• линия приваривания винта к трубе;
• толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

• 57 мм — для легких заборов (диаметр лопасти 200 мм);
• 102-108 мм — для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
• 133 мм — для домов из камня, кирпича, дерева, различных блоков;
• 159-325 мм — для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

• труба подходящего диаметра;
• лопасть подходящего диаметра и шага;
• конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них — металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

• 400 кг цемента;
• 1300 кг щебня;
• 650 кг песка;
• 180 л воды.

После застывания раствора к верхней части каждой сваи приваривают оголовок. Он имеет цилиндрическую основу с квадратной «крышкой». К ростверкам прикрепляется обвязка. Она изготавливается из любого материала в зависимости от самого строения: двутавр, швеллер, брус, железобетонная плита.

Монтаж вручную

Установка винтовых свай своими руками чаще всего выполняется в том случае, если невозможно организовать подъезд для техники непосредственно на строительство. Также нецелесообразно нагонять технику для реализации малого объема работ (до 10 свай небольшого диаметра), тем самым увеличивая ненужные траты. Естественно, нельзя проводить завинчивание винтовых свай при помощи техники там, где необходимо соблюдать режим «тишины» и в заповедной зоне.

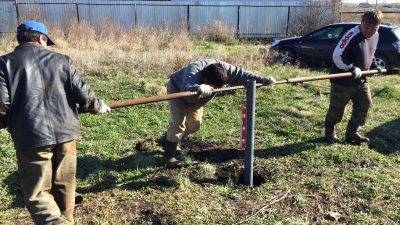

Завинчивание сваи вручную

К основным преимуществам способа, при котором устанавливается винтовой фундамент своими руками без спецтехники, можно отнести его дешевизну, ведь вам не придется арендовать оборудование и оснастку. В данном случае основа дома монтируется с привлечением троих человек, желательно физически крепких. Из приспособлений необходимо запастись лопатой, кувалдой и уровнем для 3-х плоскостей, а также рычажными ключами, которые можно заменить трубами (приспособление, обеспечивающее заворачивание стержней).

Недостатки

Опоры могут быть недостаточно вкрученыЕсли говорить о недостатках ручного вкручивания, то они заключаются в следующем:

• возможное критическое отклонение опор от вертикали с погрешностью от 5 см и более;
• вероятность того, что закручивание винтовых свай будет выполнено не до конца из-за нехватки человеческого ресурса и глубина не достигнет необходимого уровня;
• основа дома монтируется на ограниченном пространстве;
• диаметр свай превышает 108 мм или в очень редком случае – 133 мм.

Если все эти пункты для вас не актуальны, можете смело устанавливать винтовой фундамент своими руками без дополнительных устройств.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Свайный фундамент своими руками пошаговая инструкция. Монтаж буронабивных свай своими руками

После разметки фундамента натянутая бечевка демонтируется и оставляются лишь колышки в местах обустройства свай. Технология создания опор реализуется в следующей последовательности:

• С помощью ручного бура разрабатываются скважины под сваи . Имеет смысл пройти все скважины за раз, чтобы в дальнейшем за один заход залить опоры бетоном;
• Из рулонного рубероида формируется цилиндр, равный диаметру сваи, который скрепляется с помощью скотча. Цилиндр в данному случае выступает в качестве опалубки сваи, поэтому его высота должна равняться полной длине железобетонной конструкции (при необходимости — выступать из скважины). После создания опалубка размещается внутри полости;

Рис. 1.8 : Опалубка из рубероида под буронабивную сваю

• В скважины вставляются арматурные прутья в количестве 4-8 штук (зависит от диаметра сваи). Стержни погружаются в грунт так, чтобы почва их надежно фиксировала. Длина арматуры должна быть больше длины сваи на 30-40 см, выступы необходимы для стыковки с армокаркасом ростверка;
• В подготовленные скважины заливается бетонная смесь (используются марки бетона М200 либо М300). Смесь можно готовить самостоятельно посредством бетономешалки либо заказать товарный бетон в необходимом количестве;

Рис. 1.9 : Заливка буронабивных свай бетоном

После заливки бетон штыкуется арматурой, что необходимо для удаления из смеси образовавшейся в ней полостей воздуха.

Изготовление свай из стальных и пластиковых труб

Постройка любого здания начинается с закладки фундамента. Сегодня в арсенале строителей имеется большое количество всевозможных технологий его устройства. Выбор того или иного варианта непосредственно зависит от типа почвы, на которой ведётся строительство. На слабых или перенасыщенных водой грунтах хорошо себя зарекомендовала технология свайного устройства фундамента. Однако сваи не обязательно покупать – их можно сделать самостоятельно.

Материал для изготовления свай

Свайный фундамент отлично подходит для малоэтажного частного строительства и обладает целым рядом неоспоримых плюсов:

• простота и быстрота монтажа свай;
• низкая себестоимость работ;
• высокая надёжность на ослабленных грунтах.

Как уже было сказано, сваи можно как приобрести в строительных магазинах, так и изготовить самому. Для производства свай своими руками используются различные трубы:

• металлические,
• пластиковые,
• асбоцементные.

Каждая из них имеет свои технические особенности, и, как следствие, свою область применения.

Металлические столбы для изготовления свай

Сваи из асбоцементной трубы лучше всего подойдут для почвы с высокой влажностью – болотистых или периодически затапливаемых низинных участков. Изделия из асбоцементных труб имеют отличную устойчивость к сырости и не подвергаются коррозии. Также они достаточно прочные в качестве оснований для лёгких построек – одноэтажных деревянных или засыпных домов, бань, заборов и т.п. Данная технология достаточно проста и низкобюджетна благодаря низкой стоимости материалов. Применяются асбоцементные трубы, как правило, для изготовления буронабивных оснований для фундаментов.

Также отлично подходят для буронабивных технологий устройства оснований зданий и полимерные трубы. Вследствие того, что сам по себе пластик достаточно плохо переносит механические нагрузки, они выступают в качестве опалубки для заливки бетонных свай в буронабивных технологиях.

Самодельная винтовая свая их трубы

Наиболее популярный вариант – изготовление фундаментных опор из стальных труб. Стальные трубы обладают отличной прочностью и устойчивостью к внешним механическим воздействиям: например к сезонным деформациям почв («пучению» влажного грунта), вертикальным нагрузкам построек.

Другой фактор, делающий стальные трубы популярными – их доступность, относительно низкая стоимость и технологичность. На изготовление свай пойдут стальные трубы, предназначенные для трубопроводов.

Благодаря своим техническим качествам, они подходят для любых технологий устройства свайного фундамента – буронабивных, забивных и свайных.

Забивной фундамент

Для изготовления забивных свай из стали подойдут обычные изделия для трубопроводов – они достаточно надёжны и прочны. Заглубление свай производится методом забивки механическим копром, прессом либо кувалдой. Технология производства свай в данном случае достаточно проста. Прежде всего, будущую конструкцию с одной стороны нужно оборудовать заострённым наконечником конической формы, а с другой стороны – оголовком.

Конусные сваи из труб

Для изготовления наконечника один торец заготовки разрезается при помощи сварочного аппарата или болгарки таким образом, чтобы образовалось несколько треугольных зубцов. После этого лепестки зубцов загибаются к центру таким образом, чтобы они их вершины и края совпали между собой. Далее лепестки свариваются между собой, образуя в итоге конусообразное остриё. Также возможен вариант установки наконечника из сваренных крест на крест треугольных заготовок.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Монтаж обвязки и незаконченные работы

Основная работа была закончена, но оставалась ещё обвязка, которую делать надо обязательно. В то время деньги были уже потрачены, материалы закончились, но остался 1 куб бруса 150 на 150 мм. 8 штук бруса как раз хватило для этих целей. Первый венец уложили по всему периметру и по основным несущим перегородкам. Под брус на металлические оголовники подкладывали куски линолеума.

Крепление бруса к оголовнику делалось с помощью «глухарей» — больших саморезов диаметром 8 мм. и длиной 100 мм. со шляпкой под головку на 13. В углах брус соединялся под углом 45 градусов. Несущий брус под перегородки крепился к стеновому благодаря креплениям, сделанным из уголка. Нечто подобное продается в любом строительном магазине…

Плоскость основания получилась идеально ровной. Под оголовники для выравнивания бревна ничего лишнего не пришлось подкладывать. Хотя знаю, что многие строительные фирмы промышляют таким вариантом, чтобы исправить свои «косяки» (разный уровень высот в сваях).

Металлическую обвязку винтовых свай сделаю весной. Буду использовать уголок или квадратную профильную трубу. Результат моих действий вы увидите в других статьях блога. А в заключении хочется сделать некоторые выводы.

Выбор и расчет параметров свай

Опора стандартного диаметра 108 мм

При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.

Виды материалов для столбов, их преимущества и недостатки

При установке забора важнейшая задача — правильный выбор материала, из которого будут изготовлены опоры. От их качества напрямую зависят прочность и устойчивость ограждения. Материалы для столбов могут быть следующими:

• кирпич;
• бетон;
• дерево;
• металл;
• асбестоцементные трубы.

Диаметр столба — важный параметр, от которого зависит не только общая стоимость будущей конструкции, но и качество ее монтажа. Средняя высота забора — 180-200 см. Если пролеты будут деревянными, в качестве опор можно использовать деревянные же столбы сечением 15х15 или 20х20 см. Подойдут и металлические трубы круглого сечения или профильные (квадратного и прямоугольного сечения). Для круглых оптимальный диаметр — 60-80 мм.

Привязка свайного поля и необходимые инструменты для монтажа

Монтаж свайного поля — первый и важнейший этап устройства фундамента под строящееся сооружение. От правильно выбранного несущего слоя грунта, размеров изделий и диаметра лопастей по расчётам, качественного монтажа, соблюдения технологии зависит работа фундамента в процессе эксплуатации и срок службы.

Необходимые инструменты при монтаже свай

Для проведения работ по привязке расположения свайного поля на участке, монтаже изделий своими силами потребуются следующие инструменты:

1. Лазерный или водяной уровень, нивелир.
2. Сварочный аппарат.
3. Переносной генератор, если нет точки подключения к электроэнергии.
4. Угловая шлифовальная машинка для обрезки головы сваи до проектного уровня.
5. Два магнитных уровня. Допускается пользоваться одним.
6. Бур ручной или с приводом от перфоратора с размерами = диаметру лопастей сваи для устройства приямков.
7. Круглый металлический палец длиной >400 мм, толщиной < диаметра монтажного отверстия, из твёрдого, закалённого металла.
8. Две трубы с внутренним диаметром > пальца, длиной 2.5—3 метра для закручивания вручную.
9. Две рулетки длиной > диагонали по осям фундамента дома.
10. Маркер для нанесения отметки уровня и шпагат.
11. Колышки из арматуры или круглые деревянные.
12. Кувалда для забивки колышков, штыковая лопата.

Привязка свайного поля на участке

Так выглядит правильная разметка по осям. Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:

1. Отклонение от вертикали не более 0.1% длинны.
2. Отклонение по оси в одном ряду < 1/3 диаметра.
3. Разница диагоналей между угловыми элементами < 100 мм.
4. Погружение лопастей в несущий слой не < 300 мм.
5. Перепад высот между оголовками угловых элементов по одной оси для домов 2 класса из кирпича или бетонных блоков < 50 мм, для сооружений из пенобетонных или газоблоков < 20 мм.
6. Расстояние между монтируемыми элементами < 3 метра.

Привязка начинается с определения проектного положения боковых свай фундамента по отношению к красной линии участка и границ с соседним. Инструкция по этапам привязки:

1. Очистите участок от высокой травы, кустарника, предметов, мешающих проведению работ на 3 метра больше, чем площадь свайного поля.
2. Сделайте привязку любой угловой точки фундамента по проекту от красной линии и границы с соседним участком, забейте хорошо колышек. Здесь будет располагаться центр первой сваи.
3. Сделайте точные, до сантиметра, расчёты расстояний между сваями и диагоналями с учётом и без учёта диаметра.
4. Определите положение центра второй угловой сваи по привязке к участку, расстоянию между центрами с первой сваей по одной оси, забейте колышек.
5. Для определения центра третьей угловой сваи потребуется 2 рулетки. На одной возьмите проектное расстояние по центрам от первой точки, на второй рулетке отложите расстояние от центра колышка под вторую сваю. Совместите отметки на обоих рулетках и забейте здесь колышек под третью угловую сваю.
6. Положение центра четвёртой точки определяется аналогично с пунктом 5.
7. Проверьте ещё раз расстояния между центрами колышков по осям и диагоналям. Они должны точно соответствовать расчётным.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.
