Расчет объема и пропускной возможности круглых и профильных труб

Капитальный ремонт дома или замена сантехники всегда связаны с укладкой трубопровода. В его проектировании нельзя все делать «на глаз», иначе даже самые несущественные, на первый взгляд, ошибки, часто приводят к серьезным последствиям. Рассмотрим то, что являет собой пропускная способность и способы ее вычисления.

Эта величина отображает количество жидкости, газа или воздуха, который способен пройти по трубопроводу того или иного размера за час или секунду.

Она позволяет правильно подобрать и установить трубы, учитывая особенности точек водозабора, будь это ванная, посудомоечная машина, система центрального водоснабжения и т.д.

От правильно подобранной сантехники зависит срок эксплуатации труб, а также нормальный напор воды после их запуска.

Пропускная способность рассчитывается несколькими методами:

  1. Физический. В зависимости от того, для каких целей предназначен трубопровод, и какие жидкости будут по нему проходить, применяются соответствующие формулы. Применяются усредненные показатели, например, коэффициент шероховатости.
  2. Табличный. Существуют графики приближенных значений, в которых не учитываются посторонние факторы: зарастание, образование ила.
  3. Компьютерные программы и онлайн-калькуляторы. Они бесплатны, отлично подходят для просчета параметров эксплуатации труб любого назначения.

Последний способ является самым простым и доступным для того, кто хочет обустроить систему водопровода своими руками. Расчет подходит не только для круглых, но и для квадратных труб. Не придется прибегать к сложным расчетам, достаточно лишь ввести данные, которые запрашивает сайт. Вы получите результат, в котором будут указаны такие параметры:

  • общая площадь, объем и длина трубы;
  • пропускная способность в кг/час и кг/сек;
  • скорость поступления жидкости в кг/час и кг/сек.

Чтобы получить эту информацию, нужно лишь выбрать тип трубы, ввести ее диаметр, длину и толщину стенок. Также понадобится указать скорость потока в трубе.

На что влияет диаметр трубы

Это – одна из главных характеристик системы труб, на которую следует обращать внимание при монтаже. Без него не удастся определить пропускную способность и обеспечить нормальную подачу жидкости

Вне зависимости от того, какому материалу вы отдадите предпочтение: пластику или металлу, диаметр все равно будет играть решающую роль.

Вес тройников

D1xT1 – D2xT2 (мм) 57х3 – 45х2.5 57х4 – 45х3 57х5 – 45х4 57х3 57х4 57х5 76х3.5 – 45х2.5 76х6 – 45х4 76х7 – 45х5 76х3.5 – 57х3 76х6 – 57х5 76х7 – 57х5.5 76х3.5 76х6 76х7 89х3.5 – 57х3 89х6 – 57х4 89х8 – 57х5.5 89х3.5 – 76х3.5 89х6 – 76х6 89х8 – 76х7 89х3.5 89х6 108х4 – 76х3.5 108х6 – 76х5 108х8 – 76х6 108х4 – 89х4 108х6 – 89х6 108х4 108х6 108х8 133х4 – 89х3.5 133х6 – 89х5 133х8 – 89х6 133х4 – 108х4 133х6 – 108х5 133х8 – 108х6 133х4 133х6 159х4.5 – 108х4 159х6 – 108х5 159х8 – 108х6 159х4.5 – 133х4 159х6 – 133х5 159х8 – 133х6 159х4.5 159х6 159х8 219х6 – 133х5 219х8 – 133х6 219х12 – 133х10 219х10 – 133х8 219х8 – 159х6 219х6 – 159х6 219х12 – 159х11 219х16 – 159х12 219х10 – 159х8 219х6 219х8 219х10 219х12 273х7 – 159х4.5 273х16 – 159х11 273х10 – 159х6 273х12 – 159х8 273х7 – 219х6 273х10 – 219х8 273х12 – 219х10 273х16 – 219х12 273х18 – 219х16 273х7 273х10 273х12 273х16 325х8 – 219х6 325х10 – 219х8 325х12 – 219х10 325х16 – 219х12 325х8 – 273х7 325х10 – 273х10 325х12 – 273х12 325х16 – 273х16 325х8 325х10 325х12 325х16 377х10 – 273х7 377х12 – 273х10 377х16 – 273х12 377х20 – 273х16 377х10 – 325х8 377х12 – 325х10 377х16 – 325х16 377х20 – 325х18 377х10 377х12 377х16 377х20 426х10-325х8 426х12-325х10 426х16-325х12 426х18-325х16 426х10-377х10 426х12-377х12 426х16-377х16 426х18-377х18 426х10 426х12 426х16 426х18 Кол-во (шт.)

0 кг.

Выбор материала

Подбор материала производится на основе характеристик сред, транспортируемых по трубопроводной линии и рабочего давления, предусмотренного для данной системы. Следует помнить о корродирующем действии перекачиваемых сред, относительно материала стенок трубопроводной сети. Обычно трубы и химические системы изготавливают из стали. При отсутствии высокого механического и корродирующего воздействия при разработке труб используют серый чугун или нелегированную конструкционную сталь.

При высоком рабочем давлении и отсутствии нагрузок с коррозийным образованием используют трубы из высококлассной стали или технологию ее литья. При высоком корродирующем действии или предъявлении к чистоте продуктов высоких требований, трубы разрабатывают из нержавейки.

Для повышения устойчивости к действию морской воды применяют медно-никелевый состав. Допускается использование алюминиевых сплавов, тантала или циркония. Хорошо распространены пластиковые составы, устойчивые к коррозийным образованиям. Они обладают малым весом и просты в обработке, что выступает идеальным решением для обустройства канализационных систем.

Параметр номинального давления PN

Значение номинального давления PN (величины, соответствующей предельному уровню давления перекачиваемых сред при 20 °C), рассчитывают для определения длительной эксплуатации трубопроводной сети, имеющей заданные параметры. Параметр номинального давления – безразмерная величина, градуированная на основе практики эксплуатации.

Параметр номинального давления для конкретных трубопроводных систем подбирают, исходя из реального напряжения путем определения максимального значения. Полученным данным соответствуют фитинги и арматура. Для обеспечения нормальной эксплуатации систем, толщину стенок труб рассчитывают по номинальному давлению.

Гидравлический калькулятор – онлайн расчет участка напорного трубопровода

Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши

Такая ситуация, мне начали строить дом из арболита, но наделали кучу ошибок по кладке (ниже фото). Сейчас хочу взыскать с этих криворуких строителей компенсацию. По самому материалу претензий нет,

Утепление входной металлической двери – правильная теплоизоляция своими руками

Бюджетный способ утеплить китайскую дверь от дяди Вани. В отличие от обычной пустотелой двери, в китайской хотя бы бумага внутри. Конечно, эти соты из прессованного картона мало помогут в мороз, но

Входные двери с терморазрывом – металлические термодвери для частного дома

Установил термодверь в декабре 2015 года. До этого стояла стальная дверь, утепленная внутри полотна и по периметру. Температура в коридоре была ниже, нежели в комнатах (коридор отапливаемый). После

Монтаж водосточной системы своими руками – установка водостоков для крыши

Пытались помочь в рамках своей компетенции.Раз уж комплектующие Деке, то разумно будет согласовать эти вопросы с ними.Да, в скором будущем на сайте будет отдельный материал по расчетам водосточной

Монтаж водосточной системы своими руками – установка водостоков для крыши

У Docke эти странные требования заложены в pdf инструкцию по монтажу водосточной системы. Формулу я вывел сам, это не сложно, задачка в пределах школьного курса геометрии. Дело в том, что я купил их

Монтаж водосточной системы своими руками – установка водостоков для крыши

Не уверенны, что сможем дать однозначный ответ насчет градусов. Откуда вообще эта формула, на сайте Деке не нашли. Спросили у ребят, которые профильно занимаются монтажом водостоков. Сказали, что

Монтаж водосточной системы своими руками – установка водостоков для крыши

Интересно, что те же Дёке, несмотря на свои рекомендации, дают фотографии своих монтажных работ по крутым скатам, которые явно им противоречат (фото). Там скаты смотрят в жёлоб, а не поверх него. Моя

Монтаж водосточной системы своими руками – установка водостоков для крыши

Спасибо за развёрнутый ответ, но он не во всём разъясняет проблему, поэтому уточню вопрос. На прилагаемых рисунках, взятых из рунета, показано то самое поперечное сечение, о котором я говорю, с

Установка забора из сетки рабицы своими руками – пошаговая инструкция

В описанном вами случае, нужно использовать квадратный профиль с сечением не менее 100х100 мм. Ввиду того, что планируется посадка вьющихся растений желательно устанавливать одинаковый профиль по

Как сделать калитку из сетки рабицы для дачи своими руками

Выбирается индивидуально, но согласно логике, распашная калитка и ворота из рабицы (как и любые другие) должны открываться наружу. Объясняется несколькими причинами. Первая – при экстренной ситуации,

Мой Домик 2011-2020. Всё о строительстве дома своими руками. Полное или частичное копирование материалов сайта возможно только по согласованию с администратором. Обязательное условие – размещение активной гиперссылки на портал MoyDomik.net, видимой посетителям.

Обратите внимание, вся информация на сайте носит ознакомительный характер и не является публичной офертой

Как выполнить расчет

Прежде всего, определяемся с исходными данными, которые нужны для его выполнения:

  • Толщина стенки водопроводных труб.
  • Внутренний проходной диаметр.
  • Номинальный размер проводящих элементов.
  • Величина условного прохода трубопровода.

Учитываются также длина водопроводной сети и давление воды внутри системы. Следует отметить, что параметры горячего водоснабжения и отопления отличаются от таковых касательно водопровода холодного. Основные направления расхода воды загородного дома учитывают удовлетворение всех потребностей проживающих. При этом подсчет должен учитывать пиковые нагрузки на водопровод, когда одновременно происходит приготовление пищи, стирка машиной, полив огорода и прочие расходы жидкости. Именно для таких условий и рассчитывается диаметр трубы для водоснабжения, иначе живительной влаги может не доставать. На основании многолетних наблюдений за расходом воды установлено ее потребление в количестве 3 кубометра в час. Расчет размера трубы водопровода можно произвести, исходя из следующего соотношения: Q – расход жидкости, литров/ сек, его величина составляет 0,34; V – скорость потока жидкости, м/сек, максимальное значение составляет 1,5; S – площадь поперечного сечения трубы, м/сек.

Вооружившись школьным калькулятором, производим несколько преобразований и получаем результат: внутренний проходной диаметр должен быть не менее 18 миллиметров. Это результат расчета, его нужно округлить до ближайшего стандартного значения условного прохода (Ду), который составляет 20 мм. Однако есть более простая методика, при которой нет необходимости использовать калькулятор для каких-либо расчетов. Это простой подбор по таблице значений:

Значение условного прохода трубопровода, ммВеличина расхода, литр/сек
100,121
150,358
200,715
251,45
322,35
403,55
506,2

При пользовании данными таблицы следует понимать, что условный проход приблизительно равен внутреннему диаметру водогазопроводной трубы по ГОСТ 3262-80. У труб пластиковых этот показатель равен наружному диаметру. Что касается проходного размера, его следует принимать равным предыдущему показателю по шкале размеров. Так, пластиковая труба 50 будет иметь условный проход Ду 40.

Как видно из приведенного выше, сам по себе расчет прост, его можно воспроизвести для фактических условий с использованием простого калькулятора. Но проще всего найти в интернете нужную программу, представляющую собой специальный калькулятор для целевого расчета нужного параметра. В стартовую табличку этой программы вводятся фактические исходные данные после чего, нажатием кнопки, получается конечный результат. Расчет диаметра трубопровода по расходу чрез онлайн калькулятор дает наиболее достоверные результаты, пригодные для практического применения. Успехов вам!

Расчетная часть

Расчет диаметра начинается с использования формулы равномерного движения жидкости (уравнение неразрывности):

q = v*ω,

где q — расчетный расход

v — экономическая скорость течения.

ω — площадь поперечного сечения круглой трубы с диаметром d.

Рассчитывается по формуле:

ω = πd² / 4,

где d — внутренний диаметр

отсюда  d = √4*q/ v*π

Скорость движения жидкости в трубопроводе принимается равной 1,5-2,5 м/с. Это то значение, которое соответствует оптимальной работе линейной системы.

Потери напора (давления) в напорном трубопроводе находят по формуле Дарси:

h = λ*( L/ d)*( v2/2g),

где g — ускорение свободного падения,

L — длина участка трубы,

v2/2g — параметр, обозначающий скоростной (динамический) напор,

λ — коэффициент гидравлического сопротивления, зависит от режима движения жидкости и степени шероховатости стенок трубы. Шероховатость подразумевает неровность, дефект внутренней поверхности трубопровода и подразделяется на абсолютную и относительную. Абсолютная шероховатость — это высота неровностей. Относительную шероховатость можно рассчитать по формуле:

ε = е/r.

Шероховатость различна по форме и неравномерна по длине трубы. В связи с этим в расчетах принимается усредненная шероховатость k1 — поправочный коэффициент. Данная величина зависит от целого ряда моментов: материал труб, длительность эксплуатации системы, различные дефекты в виде коррозии и др. При стальном исполнении трубопровода значение применяется равным 0,1-0,2 мм. В то же время, в иных ситуациях параметр k1 можно взять из таблиц Ф.А.Шевелькова.

В том случае, если длина магистрали невысока, то местные потери напора (давления) в оборудовании насосных станций примерно одинаковы потерям напора по длине труб. Общие потери определяются по формуле:

h = P/ρ*g, где

ρ — плотность среды

Случаются ситуации, когда трубопровод пересекает какое-либо препятствие, например, водные объекты, дороги и др. Тогда используются дюкеры — сооружения, представляющие собой короткие трубы, прокладываемые под преградой. Здесь тоже наблюдается напор жидкости. Диаметр дюкеров находится по формуле (с учетом, что скорость течения жидкости составляет более 1 м/сек):

h = λ*( L/ d)*( v2/2g),

h = I*L+ Σζ* v2/2g

ζ — коэффициент местного сопротивления

Разность отметок лотков труб в начале и конце дюкера принимается равной потерям напора.

Местные сопротивления рассчитываются по формуле:

hм = ζ* v2/2g.

Движения жидкости бывают ламинарные и турбулентные. Коэффициент hм зависит от турбулентности потока (число Рейнольдса Re). С увеличением турбулентности создаются дополнительные завихрения жидкости, за счет чего величина коэффициента гидравлического сопротивления увеличивается. При Re › 3000 всегда наблюдается турбулентный режим.

Коэффициент гидравлического сопротивления при ламинарном режиме, когда Re ‹ 2300, рассчитывается по формуле:

λ = 64/ Re

В случае квадратичности турбулентного потока ζ будет зависеть от архитектуры линейного объекта: угла изгиба колена, степенью открытия задвижки, наличием обратного клапана. Для выхода из трубы ζ равна 1. Длинные трубопроводы имеют местные сопротивления порядка 10-15% на трение hтр. Тогда полные потери:

Н = hтр + Σ hтр ≈ 1,15 hтр

Производя расчеты, выбирается насос, исходя из параметров подачи, напора, действительной производительности.

Компенсаторы расширения трубопроводных сетей

Отводы

Специальные отводы, ввариваемые в трубопроводную сеть, компенсируют естественный показатель линейного расширения изделий. Этому способствует выбор компенсирующих U-образных, Z-образных и угловых отводов, лирных компенсаторов.

Они предназначены для принятия линейного расширения труб за счет деформирования, но для данной технологии предусмотрен ряд ограничений. В трубопроводных магистралях с повышенным уровнем давления для компенсации расширения служат колени под разным углом. Напряжение, предусмотренное в отводах, способствует усилению коррозийного действия.

Волнистые компенсаторы

Изделия представлены тонкостенными гофротрубами из металла, называемыми сильфоном и растягиваемым в направлении трубопроводной линии. Их монтируют в трубопроводной сети, предварительный натяг служит для компенсации расширения.

Выбор осевых компенсаторов позволяет обеспечить расширение по поперечному сечению. Внутренние направляющие кольца предупреждают боковое смещение и внутреннее загрязнение. Для защиты труб от внешнего воздействия служит специальная облицовка. Компенсаторы, не включающие в конструкцию внутреннего направляющего кольца, способствуют поглощению боковых сдвигов и вибрации, исходящей от насосных систем.

Расчет диаметра канализационной трубы

Эта статья посвящена подбору наружного самотечного канализационного трубопровода; как определить диаметр трубы канализации, а также назначить ей требуемый уклон

Рассмотрим это на следующем примере:

Расход на участке внутриквартальной хозяйственно-бытовой канализации составляет Q=3 л/c. Подобрать железобетонную трубу.

Расчет канализационной трубы (участка сети) заключается в назначении для него диаметра и подборе уклона, см. расчетную схему ниже:

В соответствии с СП32.13330, минимально возможный диаметр внутриквартальной канализации составляет 150 мм. Это имеется в виду внутренний диаметр.

При подборе трубы мы стремимся назначить как можно меньший диаметр, обеспечив при этом минимально возможный уклон. Однако при этом действуют ограничения по минимальной скорости и максимально возможному наполнению трубы H/D:


Минимальные значения скорости и максимальные наполнения для различных диаметров канализационных труб

Например, исходя из этой таблицы для диаметра трубы 300 мм скорость на участке должна быть не меньше 0,8 м/c, а предельное наполнение H/D – 0,8 (т.е. максимально возможный слой воды в такой трубе 300*0,8 = 240 мм).

Необходимо отметить, что эта таблица в части наполнения H/D не касается дождевой канализации (ее трубопроводы подбираются на полное наполнение).


Наполнение H/D

Также нужно помнить, что при гидравлическом расчете канализационной сети, состоящей из нескольких участков >>> скорость не должна уменьшаться по ходу движения.

В рассматриваемом случае речь идет о внутриквартальной канализации, поэтому постараемся подобрать трубу диаметром 150 мм.

Открываем таблицы Лукиных для данного типа труб:


Фрагмент таблиц Лукиных для диаметра Д=150 мм

Мы пытаемся подобрать минимальный уклон, т.к. это будет способствовать минимальной глубине заложения трубы и сократит объем земляных работ.

Берем уклон 0,008 (это значит понижение отметки трубы на величину 8 мм на каждый метр ее длины, еще могут сказать: 0,8% или 8‰). Ищем в соответствующем столбце расход 3 л/c > он заключен между 2,51 и 4,32 л/c. Точное наполнение h/d и скорость v могут быть найдены интерполяцией: H/D составляет 0,33, а скорость v = 0,58 м/c. Наполнение удовлетворяет требованиям нормативной таблицы ( 0,7 м/c). Поскольку наполнение H/D меньше 0,6, то можно считать трубу подобранной.


интерполяция значения скорости по значениям расхода (3 л/c между 1,49 л/c и 3,32 л/c)
Фрагмент таблиц Лукиных для диаметра Д=150 мм, подбираем уклон трубы для расхода Q = 3 л/c

ИТОГ: для транспортирования расчетного расхода 3 л/c во внутриквартальной хозяйственно-бытовой канализации подойдет труба диаметром 150 мм, положенная с уклоном 0,014 (14 ‰ ).

При больших расходах возникает вопрос выбора диаметра трубы. Например, на расход Q = 20 л/c подходит, как минимум, три варианта:


Первый вариант — труба 200 мм, уклон 6 ‰.
Второй вариант — труба 250 мм, уклон 3,5 ‰.
Третий вариант — труба 300 мм, уклон 5 ‰. (для этого диаметра скорость уже должна быть не меньше 0,8 м/c)

Окончательный выбор между вариантами можно сделать на основании их технико-экономического сравнения. Чаще всего при проектировании сетей канализации стремятся обеспечить наименьшую глубину заложения при выдерживании нормативных скоростей. Учитывая, что сопряжение участков канализации преимущественно выполняют «шелыга в шелыгу» (т.е. участки соединяются в колодцах по верхним точкам), то увеличение диаметра даже при уменьшении уклона может дать большую итоговую глубину заложения трубы. Поэтому из рассмотренных вариантов, первые два являются конкурирующими между собой, а третий им явно уступает.

Сопряжение участков канализации «шелыга в шелыгу»

По данной ссылке можно также загрузить электронные таблицы Лукиных со встроенной интерполяцией

Гидравлический расчет трубопроводов со средним давлением газа

При расчете газопроводов со средним уровнем давления газа первым делом берут во внимание показание начального напора газа. Это давление можно определить при наблюдении подачи топлива, начиная от главной газораспределительной точки до области преобразования и перехода от высокого уровня давления к среднему распределению

Давление в конструкции должно быть таким, чтобы при пиковой нагрузке на магистраль газопровода показатели не опускались ниже минимально допустимых значений .

В вычислениях используется принцип перемены давления, учитывая единицу длины измеренного трубопровода.

Для того чтобы произвести расчет максимально верно, вычисления осуществляются в несколько стадий:

На начальной стадии производится расчет потерь давления

Во внимание берутся потери, возникающие на главном участке газопровода.
После этого рассчитывается расход газа на данном отрезке трубы. Согласно вычислениям расхода топлива и полученным средним показателям потерь давления устанавливается, какая толщина трубопровода необходима, а также выясняются необходимые размеры труб.
Производится учет всех возможных размеров труб

После этого по монограмме вычисляется величина потерь для каждого размера.

В случае если гидравлический расчет трубопровода со средним давлением газа произведен правильно, то потери давления на отрезках трубы будут иметь постоянное значение.

Расчет сети водопровода города , страница 10

Схема потокораспределения сети при высоком хозяйственном водопотреблении

Схема потокораспределения сети при высоком транзите в водонапорную башню

Схема потокораспределения сети при высоком хозяйственном

Обозначение диаметров участков сети

Диаметры выбираются для 2-ух расчетных рабочих режимов сети: режима самого большого потребления воды и режима самого большого транзита в башню.

Диаметры участков сети подбираются с учетом требований экономности, котрые отличается экономическим аргументом Э, который для условий Беларуси принимается равным 0,75.

Обозначение диаметров выполняется по таблице 12 справочника Шевелева.

Данные расчета показаны в табл.9.

Расчетные затраты, л/с

Режим самого большого ВП

Режим самого большого транзита в башню

Обозначение расчетных затрат воды на участках определяется по правилу Кирхгофа.

Данные гидравлического расчета участка пишутся в виде над каждым расчетным участком.

d – диаметр участка сети

lФ – практическая длина участка сети

q – расчетный расход на участке

h – потери напора на участке

i – гидравлический уклон, определяемый по таблице Шевелева и зависящий от материала труб

После определения потерь напора на индивидуальных участках сети выполняется увязка потерь напора в кольцах и увязка колец между собой.

Увязка сети выполняется 2-мя способами: способом Андрияшева и способом Лобачёва В.Т. и Кросса.

4.2 Увязка сети по способу Андрияшева.

Способ Андрияшева выделяется наглядностью, т.к. весь расчёт ведется на расчётных схемах.

Увязка сети собой представляет систему последовательных попыток по исправлению заранее намечаных затрат, путём пропуска по кольцам сети увязочного расхода ?q.

Увязочный расход не нарушает баланса водорасхода в узлах, но снижает расходы воды на перегруженных и повышает на недогруженных участках.

q -средне арифметический расход замкнутого контура, л/с,

? h-невязка рассматриваемого кольца, м ,

?h-арифметическая сумма потерь напора в кольце, м ,

С новыми затратами и находим новую невязку.

Расчет сети водопровода города, страница 10

https://www.youtube.com/watch?v=Nnf8bRIAcv8

Вес стальной трубы: калькулятор и таблицы для расчета

Если не хочется рассчитывать массу закупаемого стального металлопроката самостоятельно, стоит воспользоваться справочными таблицами, содержащимися в соответствующих ГОСТ либо обратить внимание на трубный онлайн-калькулятор. Они показывают существенную помощь в нахождении искомого значения для труб различной формы

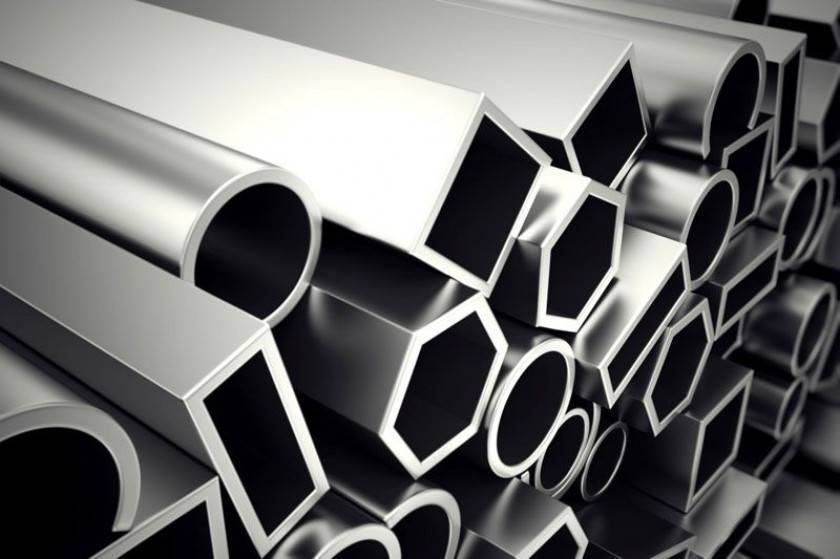

Масса зависит от формы поперечного сечения

Таблица веса стальной трубы

Для начала следует найти подходящую таблицу веса стальной трубы в зависимости от ее формы поперечного сечения. Затем уточнить линейные параметры проката. Для круглых труб следует измерить диаметр, толщину стенки, для квадратных и прямоугольных – длину сторон и толщину. После этого на пересечении соответствующих линейных размеров можно будет найти искомую величину для погонного метра, выраженную в килограммах. Для перехода к тоннам, найденное значение следует разделить на тысячу.

Используя таблицу найти вес несложно

Онлайн-калькулятор веса профильной трубы

Для экономии времени стоит воспользоваться онлайн-калькулятором веса профильной трубы.

Payment optionsОтправить результат мне на почту

  • Total: 2
  • VK1
  • OK1
  • TG
  • FB
  • TW

Постановка задачи

Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя. Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.

Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:

  • минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
  • круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
  • форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
  • процесс изготовления труб круглой формы относительно простой и доступный.

Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.

Основными параметрами, характеризующими трубопровод являются:

  • условный (номинальный) диаметр – DN;
  • давление номинальное – PN;
  • рабочее допустимое (избыточное) давление;
  • материал трубопровода, линейное расширение, тепловое линейное расширение;
  • физико-химические свойства рабочей среды;
  • комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
  • изоляционные материалы трубопровода.

Условный диаметр (проход) трубопровода (DN) – это условная  безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).

Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.

Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода. Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.Номинальный диаметр выбирается по значению внутреннего диаметра трубопровода. Это то значение, которое наиболее близко к реальному диаметру непосредственно трубы.

Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.

Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.

Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.

Линейное расширение

Смена геометрической формы изделий производится под силовым или температурным действием. Физические нагрузки, приводящие к линейному расширению или сжатию, негативно отражаются на эксплуатационных характеристиках. При невозможности компенсации расширения, трубы деформируются, что приводит к повреждению фланцевых уплотнителей и участков стыковки труб между собой.

Компонуя трубопроводные магистрали, следует ориентироваться на возможную смену длины при увеличении температурного режима или теплового линейного расширения (ΔL). Этот параметр определяется длиной труб, обозначаемой Lo и разностью температурных режимов Δϑ =ϑ2-ϑ1.

В приведенной формуле коэффициент теплового линейного расширения для трубопровода протяженностью 1 м при увеличении температурного режима составляет 1°C.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
