Обзор буров и сверл по бетону для перфоратора

Как выбрать бур для перфоратора

При выборе бура следует ориентироваться на такие факторы, как:

• Производитель (качество). Рассмотрим в соответствующем пункте статьи.
• Совместимость с инструментом. На установку в гнездо какого типа рассчитана насадка? Совет начинающим мастерам – уточните у продавца, будет ли достаточно насадке мощности вашего электрического инструмента: в противном случае работа не будет эффективной.
• Целесообразность. Задайтесь вопросом «Зачем мне нужен инструмент?». С каким материалом вы собираетесь работать? Отверстия каких габаритов (глубина, диаметр) планируете бурить? Ответы помогут избавить от затрат, которые вы не планировали.

Рабочий сверлит отверстие в бетонной стене перфоратором с буром

Типоразмер хвостовика

SDS-Plus — стандартный, наиболее распространенный тип. Применяется в большинстве моделей легких и средних бытовых и полупрофессиональных электроприборов. Предназначен для крепления инструментов с размером стержня до 10 мм.
SDS-Max – хвостовик для тяжелых моделей, выполняющих интенсивную профессиональную работу

Благодаря конструктивным особенностям SDS-Max обеспечивает максимально надежное крепление насадки, что немаловажно при выполнении сложных задач. Работают сверлами для перфоратора диаметром 20 мм.
Съемный кулачковый патрон применяется в качестве дополнительного

Будет полезен, если под рукой нет дрели или шуруповерта, а потребность в сверлении есть. Предоставляет возможность работать инструментом со стандартными цилиндрическими сверлами, не прибегая к дополнительным приспособлениям.

Диаметр и длина

Этот параметр описывает размер отверстия для просверливания установленным инструментом. Указывается в технических характеристиках товара, а также длина. Диаметр сверл достигает 80 мм (профессиональные аксессуары типа SDS-Max).

Чем больших размеров отверстие вам требуется, тем более оснастка будет требовательна к мощности электроприбора. Если работа обязывает сверлить регулярно, интенсивно и сложными отверстиями, то не скупитесь на качественный брендовый электроинструмент.

Ресурс (долговечность)

Профессионалам приходится бурить по множеству отверстий каждый день в различных условиях: стройплощадка или ремонт. Оснастка со временем изнашивается, теряя производительность. Увидев разброс цен между бюджетными и качественными бурами для перфоратора, новичок задастся вопросом «Зачем платить больше?», выберет первые. Недорогая оснастка быстро приходит в негодность, требуя замены.

На долговечность влияет качество материала, а также износостойкость напайки, отвечающей за бурение материала.

Рабочая оснастка (насадки) для перфоратора

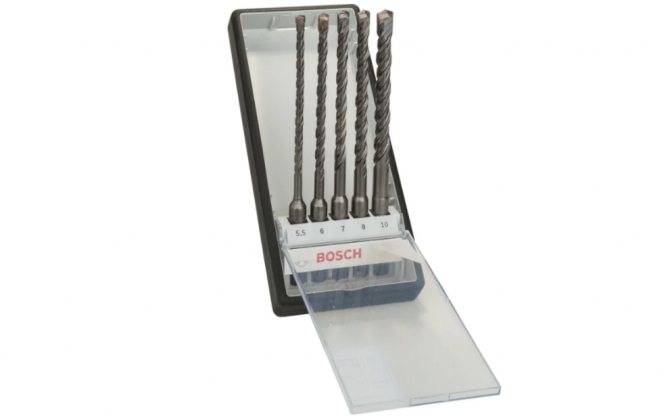

Набор SDS-plus BOSCH 2607019929

Фото: market.yandex.ru

Набор буров Bosch 2607019929 предназначен для использования в перфораторах с типом патрона SDS+. Поверхность сверла спиралевидная и имеет усиленное поверхностное уплотнение. Трение при работе таким сверлом минимально, поэтому срок службы продолжителен. Сверлильная пыль быстро отводится. Закаливание оснастки происходит в два этапа: сначала производят высокотемпературную пайку сверлильной головки, затем осуществляют закаливание. Такое ударное сверло идеально подходит для работы по кирпичной кладке, армированному и неармированному бетону. В набор входят 5 ударных сверл следующих диаметров: 5,5 мм; 6 мм; 7 мм; 8 мм; 10 мм. Рабочая длина – 100 мм. Общая длина – 160 мм.

Набор SDS-plus BOSCH 2607019929

Преимущества:

• Предназначены для использования в перфораторах с типом патрона SDS+
• Поверхность сверла спиралевидная, имеет усиленное поверхностное уплотнение
• Трение при работе минимально, срок службы продолжителен
• Сверлильная пыль быстро отводится
• Закаливание оснастки происходит в два этапа
• Идеальны для работы по кирпичной кладке, армированному и неармированному бетону
• В наборе 5 ударных сверл
• Рабочая длина – 100 мм
• Общая длина – 160 мм

Как выглядят деревообрабатывающие инструменты и чем отличаются от сверл по металлу для дрели

По внешнему виду спиральные сверла по металлу для дрели можно легко узнать и отличить от аналогов для работ по дереву. Инструменты второй категории бывают двух видов.

Стандартные спиральные (винтовые) сверла по дереву

Стандартные винтовые сверла по дереву выглядят так.

Фотография №2: спиральные сверла по дереву

Визуально они отличаются от сверл по металлу по двум параметрам рабочих частей.

У инструментов для работы по дереву на концах имеются специальные пики. Они значительно облегчают центрирование и делают процесс обработки более точным.

Сверла по дереву и металлу можно различить по углу между режущими кромками. У инструментов первого типа он варьируется в пределах от 90 до 100°. Угол между режущими кромками у сверл по металлу — 110–140°.

Инструменты для работ по дереву могут иметь специальные подрезатели.

Изображение № 3 : конструкция стандартных спиральных сверл для деревообработки

Спиральные сверла Левиса

Спиральные сверла Левиса выглядят так.

Фотография №3: спиральные сверла Левиса

Они предназначены для высверливания в древесине идеально гладких глубоких отверстий малых и больших диаметров. По конструкции они визуально значительно отличаются от стандартных.

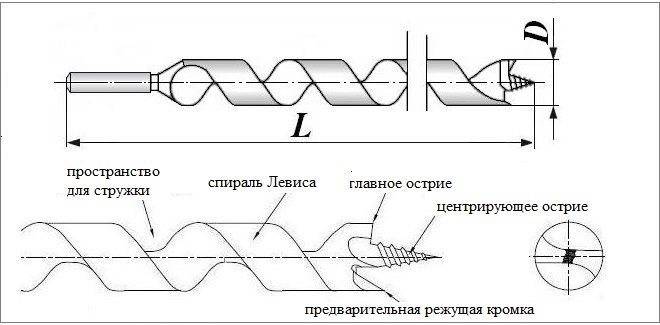

Изображение №2: конструкция спиральных сверл Левиса

Главные элементы таких сверл — центральный стержень и опоясывающая его массивная спираль Левиса. Ее еще называют шнеком. Для облегчения центрирования такие сверла имеют специальные наконечники с резьбой. Еще одно отличие инструментов данной категории — небольшой угол наклона канавки.

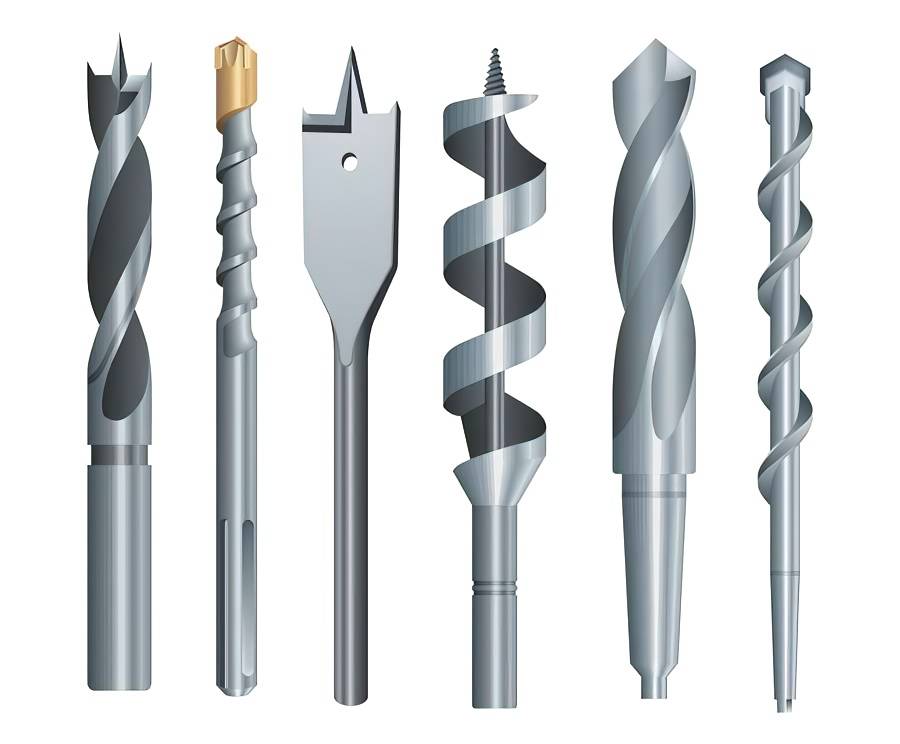

Формы сверл для перфораторов

Поскольку существуют разные типы сверл, при работе с перфратором важно выбрать правильную форму:

• Сверло Форстнера — для сверления плоских отверстий, например, при сверлении отверстий в деревянных конструкциях;
• Змеиное сверло — используйте при сверлении больших отверстий и в материалах большой толщины;
• Плоское фрезерное сверло — для сверления мягких материалов (дерево, гипсокартон);
• Плоское сверло — для отверстий большего диаметра, имеет большую прочность;
• Ступенчатые сверла — с помощью этого сверла вы можете просверлить несколько отверстий разного диаметра с помощью одного инструмента;
• Выдвижное — для сверления прецизионных отверстий;
• Цилиндрической формы со спиральными канавками — используйте этот метиз для обычного сверления, так что это классическая и самая популярная форма;
• Зенковка — сверло регулирует просверленное отверстие (фаску).

Сверление с ударом

Для ударных дрелей-перфораторов существуют специальные линейки режущего инструмента. От обычных свёрл они отличаются во-первых, повышенной твёрдостью материала – для перфораторов свёрла изготавливают из быстрорежущей, углеродистой или легированной стали (возможно, с напайкой высокой твёрдости на режущие кромки).

Второе отличие – форма сверла и/или отводящих стружку канавок (встречаются перьевые или центровочные – со спиральными или прямыми канавками).

И наконец третье (пожалуй, основное) отличие – форма хвостовика. Чтобы облегчить установку сверла в патрон перфоратора (с одновременной гарантией строгой центровки при работе), хвостовик такого инструмента имеет специальные выемки-желобки. Подобная система имеет получила название SDS, что в переводе с немецкого расшифровывается как «вставь, поверни – и работай». Именно так SDS-сверло и крепится в патроне перфоратора – быстро, легко и надёжно (не нужно искать ключи и прилагать усилия для затяжки, как в трёхкулачковом патроне обычной дрели).

Нужно заметить, что свёрла для перфоратора часто называются бурами. Этим подчёркиваются очевидные конструктивные различия (наличие того же SDS-хвостовика) и общее назначение – применение бура для сверления с ударной нагрузкой.

Хвостовик SDS имеет разновидности:

• SDS-plus – на сегодняшний момент самый распространённый вид инструмента с диаметром хвостовика от 10 до 40 мм. Система крепления предусматривает четыре проточки на хвостовике (пара направляющих и две для фиксации). Минимальная длина буров с хвостовиками SDS-plus – от 110 мм (и не более 1 м). Диаметр – от 4 до 32 мм. Буры SDS-plus в основном применяются на лёгких ручных перфораторах.
• SDS-max – данная разновидность хвостовиков применяется для инструмента большого диаметра (свыше 20 мм), предназначенного для мощных, тяжёлых сверлильных машин-перфораторов. Хвостовик диаметром 18 мм имеет три открытых паза и два закрытых (стандартное углубление в патрон – 90 мм).

Параметры и разновидности

Основной особенностью инструмента для бетона является то, что его рабочий элемент имеет специальные напайки из особого сплава с высочайшим уровнем твердости. Благодаря отличным эксплуатационным свойствам этот сплав металлов получил интересное имя «победит». Детали, сделанные из него, считаются самым подходящим инструментом, предназначенным для полноценной обработки этого материала.

Эта разновидность инструмента бывает нескольких категорий:

• изделия с конструкцией в виде многогранника или цилиндра;
• инструмент с перфоратором и цилиндрическим «хвостом».

У многих домашних умельцев нередко появляется вопрос, связанный с выбором инструмента и оборудования для обработки конструкций из железобетона. Чтобы решить эту задачу, можно воспользоваться перфоратором и элементами, предназначенными для ударной дрели. Эта разновидность деталей бывает трех видов:

1. Шнековые изделия. Они используются для сверления глубоких отверстий.
2. Спиралевидный инструмент. С его помощью делаются отверстия с большим диаметром.
3. Пологие элементы, позволяющие создавать отверстия небольшой глубины и диаметра.

Благодаря утолщению в области хвостика, сверла очень просто ставятся в патрон дрели посредством обыкновенного защелкивания. Приспособления для обработки бетона, как правило, подбирают эксперты по монтажу и строители.

В той ситуации, если нужно получить крупное отверстие, то зачастую берется корончатый инструмент. Такие сверла позволяют делать отверстия с диаметром до двенадцати сантиметров. Сверла корончатого типа для бетона бывают нескольких типов:

• сверла алмазные по бетону в виде коронки или трубочки, фиксируемые на стержне;
• победитовые сверла по бетону, которые характеризуются конструкцией, похожей на алмазный инструмент (от своих алмазных собратьев они отличаются материалом, из которого сделаны зубчики режущей поверхности).

Необходимость в применении корончатого сверла появляется в тех ситуациях, когда нужно произвести подготовку посадочных отверстий для выключателей и электророзеток, протянуть коммуникации и исполнить иные работы, которые имеют отношение к созданию углублений и отверстий крупных размеров.

Выбор подходящего сверла зависит от глубины и диаметра предполагаемых отверстий.

Как правильно выбрать бур

Выбирать бур для оснащения перфоратора следует с учетом прочности материала, в котором необходимо выполнить отверстие. Большое значение при этом имеет и степень крутизны спиральной части: чем она больше, тем более глубокое отверстие можно просверлить и с более высокой скоростью. При использовании инструмента с такими характеристиками отработанный материал более эффективно удаляется из зоны обработки, что и позволяет работать очень быстро.

Как выбрать бур для бетона? Желательно при этом ориентироваться на советы специалистов, обладающих опытом выполнения строительных и ремонтных работ.

• Для сверления в бетоне отверстий небольшой глубины подойдет инструмент с более пологой спиралью, который, кроме того, является более прочным и долговечным.
• Всегда лучше выбирать инструменты от проверенных производителей, так как продукция малоизвестных торговых марок не всегда отличается достойным качеством и может не подходить под патроны перфораторов.

Бетонные конструкции перфоратором именно бурят, а не сверлят. Главное требование к инструменту для бурения – это надежность

Приобретая бур для перфоратора, следует учитывать не только ГОСТ, но и ценовую категорию инструмента. На современном рынке можно выбрать как дорогостоящие буры для профессионального использования, так и дешевые одноразовые, которые неплохо справляются с поставленными задачами. Высокое качество при приемлемой цене у буров по бетону, выпускаемых под торговыми марками Bosch, Sturm и Makita.

Шнековые Эти инструменты, идеально подходящие для сверления перфоратором отверстий значительной глубины, за счет особенностей своей конструкции создают минимальное количество пыли в процессе работы и не оказывают большой нагрузки на перфоратор.

Бур шнековый с твердосплавными пластинами Со значительным наклоном рабочей канавки Использование инструментов данного типа позволяет выполнять сверление на высокой скорости, что значительно повышает производительность данного процесса. Решив выбрать бур для перфоратора, относящийся к указанному типу, следует иметь в виду, что такой инструмент создает значительно большую нагрузку на используемое оборудование, чем шнековый.

С небольшим наклоном рабочей канавки

Инструменты данного типа при условии их применения с небольшими нагрузками отличаются повышенным ресурсом использования.

Коронки

Данные инструменты применяются для создания в бетоне отверстий большого диаметра. Это может быть как алмазный бур, так и бур, рабочая часть которого оснащена режущими пластинами из твердого сплава.

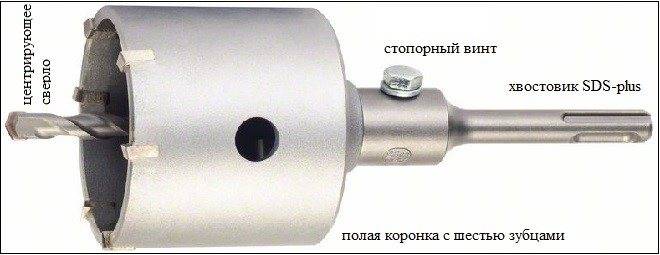

Коронка для перфоратора с твердосплавными резцами

На хвостовики буров, устанавливаемых в перфоратор, рекомендуется наносить смазку, тогда инструмент прослужит значительно дольше, а его использование будет более эффективным.

Буры, устанавливаемые на перфоратор для обработки бетона, подразделяются на два основных типа:

• проломные (нужны для того, чтобы выполнять в бетоне отверстия большого диаметра);
• проходные (обладают большой мощностью и позволяют выполнять отверстия даже в несущих бетонных стенах строительных сооружений).

Головки проходных и проломных буров обеспечивают точное накернивание за счет центрирующего стержня и быстрое продвижение за счет зубиловидных резцов

Как выбрать смазку хвостовиков перфоратора

Смазочные материалы желательно использовать для продления срока службы. Их необходимо нанести на хвостовик перед установкой в сверло. Каковы преимущества регулярного использования смазки хвостовика?

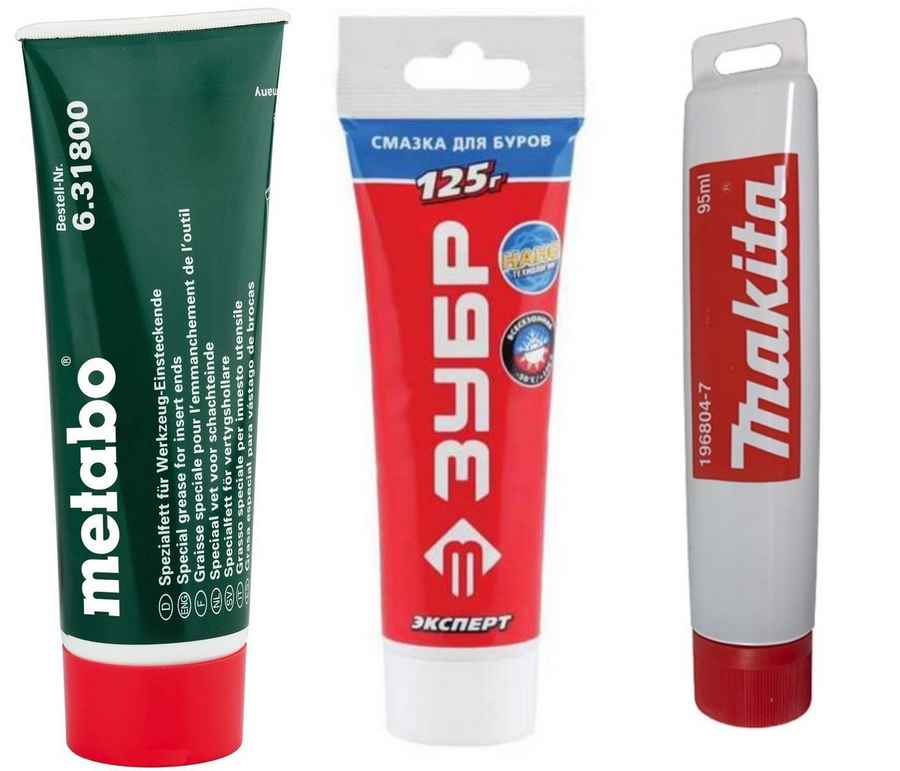

Смазка для хвостовиков перфоратора Metabo, Зубр, Makita

• Патрон очищается от накопленного шлама.
• Уменьшается вероятность попадания пыли и других мелких частиц ко внутренним рабочим узлам электроинструмента.
• Снижается износ деталей.
• Предотвращает перегрев в процессе интенсивной работы, уменьшая температуру.

Как правило, в инструкции по эксплуатации электроинструмента указано, что прибор определенного производителя можно использовать только с соответствующей маркой смазки. Однако, если у вас нет возможности приобрести смазку для хвостовиков, вы можете использовать сопутствующие товары сторонних производителей: например, Makita, Metabo.

Сверла по бетону

Для ударной дрели используются сверла по бетону, которые имеют цилиндрический хвостовик. Стоит отметить, что твердосплавный наконечник является главной частью ударной оснастки. Этот наконечник позволяет сверло применять для сверления бетонных поверхностей ударным методом. Материал крошится под воздействием наконечника, при этом пыль отводиться по спиралевидным желобам сверла.

Наконечники для сверл по бетону изготавливают из сплава кобальта и вольфрама – победита. Победитовые сверла по бетону обладают возможностью сверлить бетон, кирпич, известняк, натуральный и искусственный камень. При этом эти изделия быстро не изнашиваются, а некоторые сверла могут справиться даже с гранитом.

Чем отличается бур от сверла по бетону

Стандартное сверло для ударных дрелей-шуруповертов по бетону имеет следующие отличия от дрели:

1. Тип хвостовика. В сверлах для сверл SDS-Plus и SDS-Max, в сверлах — цилиндрических. Хвостовик имеет пазы в месте установки в гнездо: они обеспечивают большую надежность.
2. Сила и прочность. Мощность перфоратора выше, чем у дрели. В процессе бурения (бурения с ударом) оборудование совершает возвратно-поступательные движения: они подвергаются сильной ударной нагрузке, поэтому дополнительно усилены: износостойкость выше.
3. Наличие винтового стержня у насадок позволяет одновременно с бурением выводить из отверстия образующиеся пыль и отходы.

Большинство моделей сверлильных инструментов имеют 3 режима работы:

• Сверление.
• Долбление.
• Сверление с ударом.

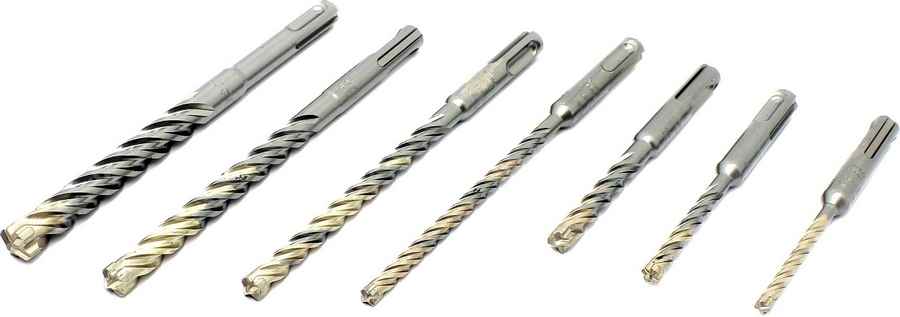

Буры для перфоратора

Каждый ориентирован на определенные типы вложений. Первый вращает инструмент в патроне, второй совершает возвратно-поступательные движения (например, в этом режиме работает долото), третий совмещает действия первых двух.

Сверла для дрелей-шуруповертов рассчитаны на безударное сверление, поэтому оснащены меньшим запасом прочности.

Полезные советы по работе со сверлом по бетону

Важно не только правильно подобрать приспособление для создания отверстий в бетонных поверхностях, но и иметь представление о том, как им пользоваться

1. Еще до сверления желательно подготовить набор сверл, которые будут отличаться своими рабочими характеристиками. Необходимо знать, что для эффективного решения той или иной задачи следует использовать для дрели или перфоратора сверла по бетону конкретного назначения. Таким образом, в арсенале домашнего мастера должны присутствовать сверла для работы с бетоном, керамикой, камнем и иными твердыми материалами. Однако возможна ситуация, когда в начале сверления владелец вынужден прекратить работу из-за того, что бур достиг металлической арматуры. Чтобы справиться с этим препятствием, необходимо сменить на этом этапе работы приспособление по бетону сверлом по металлу. С его помощью создают отверстие в арматуре, а затем вновь продолжают сверлить отверстие буром. При этом отдельные умельцы подходы к решению этой задачи немного иначе: они просто выполняют специальную заточку сверла, которая позволяет с его помощью работать не только с бетоном, но и с металлом. Однако сделать это под силу лишь тем, кто имеет достаточный опыт и особые навыки.
2. Во время создания отверстия в бетонной поверхности нужно не допускать перегрева сверла. Для этого необходимо каждые 15 секунд беспрерывного сверления делать перерыв. Сверло должно охлаждаться естественным путем. При этом недопустимым считается использование воды или иной жидкости.
3. Бывают ситуации, когда, войдя в толщу бетонной поверхности, приспособление для сверления сталкивается с преградой в виде твердого камня, с которым не сможет справиться. Для его устранения желательно иметь в наличии отбойник. С его помощи можно раздробить камень, а затем вновь продолжать работу сверлом по бетону.
4. Иногда бывает так, что приходится создавать отверстие в несущей стене или перекрытии. Работать здесь ударной дрелью нежелательно, лучше всего поменять ее на перфоратор. Если же пренебречь этим советом, то ни к чему хорошему это не приведет, поскольку, несмотря на прилагаемые усилия и затрачиваемое время, вы не сможете создать отверстие в этой конструкции.
5. Во время работы с керамикой следует использовать изделие по бетону. При этом необходимо отключить режим ударной дрели. В противном случае появится риск, что плитка расколется.
6. Если во время работы приспособление для сверления затупилось, то для возвращения ему рабочих характеристик используют болгарку в сочетание с алмазным диском. Однако можно изначально избежать таких ситуаций, если подготовить высококачественный дорогой инструмент.

Садовый бур своими руками

При наличии сварочного аппарата, дрели и болгарки каждый домашний мастер может легко изготовить ручной бур своими руками.

Вам потребуется:

• стальная труба длиной 150 см и диаметром 15 мм для штока;
• кусок арматуры длиной 40 – 50 см и диаметром 20 мм для ручки;
• диск от циркулярной пилы диаметром 150 – 200 мм или вырезанный из листового металла толщиной 3 мм круг.

Порядок изготовления бура:

1. К нижнему концу штока приваривают сверло, которое будет служить направляющим наконечником при бурении.
2. К верхнему, строго перпендикулярно – арматуру, которая будет служить ручкой. Получается конструкция в виде буквы Т.
3. Диск распиливают на 2 половины по центру и приваривают к штоку прямо над сверлом с двух сторон. Лопасти располагают под наклоном таким образом, чтобы угол между ними был 30 градусов.
4. После сварочных работ нужно сбить окалину и отшлифовать швы и ручку болгаркой или наждачной бумагой.

Мнение эксперта Левин Дмитрий Константинович

В качестве основы(штока) бура можно использовать старый лом. В этом случае сверло приваривать не придется: его заменит острый конец основания.

Самодельный шнековый

Данную модель изготовить своими руками немного сложнее. Для работы понадобится:

• труба для штанги – 1,5 м.
• труба или арматура для ручки – 40 – 50 см.
• диски одинакового диаметра – необходимое количество будет равняться числу витков.

Этапы изготовления:

1. В каждом диске делают по центру отверстие, равное по диаметру основанию инструмента.
2. Каждый диск делят на несколько секторов. Скрепляют их таким образом, чтобы получилась цельная спираль.
3. На концы спирали приваривают кольца.
4. Вставляют в центр трубу-основание и растягивают по ней спираль.
5. Крайние кольца приваривают к трубе. Затем так же крепят всю спираль.
6. Нижний конец трубы стачивают под углом в 25 градусов.
7. К верхнему приваривают ручку.

Буры и сверла: отличия

Основным отличием бура от обычного сверла является конструкция хвостовика, на котором имеется специальная канавка. Именно из-за наличия такой канавки бур нельзя вставить в патрон электрической дрели. Кроме того, к отличительным особенностям буров следует отнести:

• повышенную жесткость, что дает возможность успешно сверлить даже очень прочные материалы;
• высокую производительность, которая достигается за счет того, что сверление осуществляется с одновременным оказанием ударной нагрузки на обрабатываемый материал.

Хвостовик с теми или иными пазами – видимое и главное отличие насадок для перфоратора от сверл для дрели

Для надежной фиксации бура по бетону в патроне перфоратора, а также для его оперативной замены на выбранный инструмент используется крепежная система SDS (СДС), разработанная специалистами компании Bosch.

Эта система применяется для фиксации инструмента, диаметр хвостовика которого составляет 10 мм (на таком хвостовике есть две канавки).

Это наиболее популярная категория крепежных устройств, также используемая для фиксации в перфораторе инструментов с диаметром хвостовика 10 мм. На хвостовике СДС-плюс имеется не два, а четыре паза, два из которых являются закрытыми.

Это не очень распространенная категория крепежных систем, применяемых для фиксации инструмента, хвостовик которых имеет диаметр 14 мм. Устройства данного типа используются для комплектации перфораторов средней весовой категории.

Такие устройства используются для комплектации мощных перфораторов профессиональной серии. В них устанавливаются буры, диметр хвостовика которых составляет 18 мм.

Эта не слишком распространенная категория крепежных систем примечательна тем, что на хвостовике инструментов, для фиксации которых она предназначена, выполнены не пазы, а выступы.

Этот тип хвостовиков использовался в перфораторах Bosch Uneo

Решая вопрос о том, какие буры для оснащения перфоратора лучше всего, необходимо в первую очередь ориентироваться на задачи, которые вы собираетесь решить. В соответствии с этим можно выбрать бур:

• для сверления отверстий небольшого диаметра (его режущие кромки немного скруглены, что позволяет придать ему более высокую прочность);
• корончатого типа, при помощи которого создаются отверстия большого диаметра (например, алмазный бур).

Для установки в перфоратор бура с «неродным» хвостовиком используются адаптеры

Виды буров

Как и большинство похожих инструментов, бур не выпускается только в одном виде, в магазине встречаются сотни вариаций. Одни предназначены для бетона, а другие для демонтажа. В зависимости от конструктивного исполнения определяется область применения.

Шнековый

Это самозатачивающийся элемент, который используется только при бурении отверстий большой глубины. Способен работать на протяжении длительного периода и не сломаться, при этом качество выполненных пазов находится на высоком уровне, никаких дефектов и трещин не образуется. Долговечность шнекового бура составляет десятки месяцев.

Часто этот элемент используется для создания отверстий цилиндрической формы. Чтобы создать паз большего диаметра, необходимо использовать пику, которая функционирует по принципу электрического молотка.

Для демонтажа и установки

Такие модели предназначены для проведения демонтажа и работают со многими материалами. Чтобы осуществить монтаж электрических розеток, необходимо использовать деталь в виде коронки. Применяя такой бур, человек получит качественное отверстие правильной формы, что позволит с легкостью разместить необходимые элементы. Этот вид применяется для организации водоснабжения, так как способен создать необходимый диаметр для прокладки труб

Для дерева и земли

Для дерева можно использовать не только специальное сверло, но и бур, последний будет в разы превосходить элемент по техническим показателям и качеству обработки. Применяя такой инструмент, понизится рабочее усилие, а стружка будет отделяться быстро.

Для создания круглых и аккуратных лунок используется земляной бур. Благодаря особому строению этого прибора человек сможет при минимальных силовых затратах создать отверстие нужной глубины.

Тип хвостовика

Хвостовики на бурах классифицируются по внешним признакам. В отличие от дрельных свёрл на их размерах не сказывается диаметр и длина оснастки, что позволяет использовать их с любыми перфораторами с подходящим типом патрона.

Популярный хвостовик буров по бетонуИсточник uainfo.com

Мы рассмотрим только те, которые могут встретиться в повседневной жизни, то есть применимы для современных перфораторов. Они носят обобщающее название SDS, которое подразделяется ещё на несколько категорий

SDS – первая модель, послужившая прототипом для всей современной оснастки этого назначения. Имеет диаметр 10 мм и 2 канала, обеспечивающих надёжный контакт с крутящим моментом патрона. Входит вглубь всего на 4 см.

SDS-plus – наиболее востребованная группа. Диаметром всего 10 мм, углубляется в патрон на 4 см. Преимущество и отличие от родоначальника группы, хвостовика SDS кроется в двукратном превосходстве количества углублений. Здесь присутствует 2 закрытых и 2 открытых канала. Последние здесь работают в качестве направляющих, закрытые – играют роль стопора, предназначаются для фиксирующих подшипников. Величина площади, контактирующей с клиньями, всего 75 мм2.

Основной сегмент, с которым используется такая оснастка – бытовые и профессиональные перфораторы малых размеров (лёгкие). Диаметр буров варьируется в диапазоне от 4 до 26 мм, а длина, от 110 и до 1 000 мм.

Чем отличается SDS-max от SDS-plusИсточник ferrocom-ekb.ru

SDS-max – не менее популярный хвостовик бура. Относится к категории оснастки для большого инструмента. Элемент имеет посадочный диаметр 18 мм, и поверхность контактирующих клиньев 389 мм2. Имеет 5 пазов, 3 из них открытые, 3 – закрытые. Как уже упоминалось, размер инструмента, с которым используются такие буры, кардинально отличается от бытового оборудования и применяется в промышленности, крупном строительстве. Только в патрон хвостовик такого типа входит на 9 см.

Самые популярные типы хвостовиков буров для бетонаИсточник detaltorg.ru

SDS-top – можно встретить не так часто, как предыдущие. Предназначен для работы с перфораторами средних размеров. Выполнен из стержня диаметром 14 мм с четырьмя пазами: 2 открытого и 2 закрытого плана. Поверхность контактирующих звеньев 212 мм2.

Разработка этой разновидности хвостовиков объясняется тем, что при получении отверстий, диаметр которых превышает 16 мм, оснастка часто приходила в негодность. 22 года назад инженеры Bosch разработали новый стандарт SDS-top. Работает такая оснастка с четырёхкилограммовыми электрическими перфораторами.

SDS-quick – последний вид хвостовика бура для перфоратора, введён только в 2008 г. Уникальность такой оснастки в том, что пазы в ней заменены специальными выступами. Инструмент с таким патроном пока ещё не так популярны, как более именитые предшественники.

Новая разработка – хвостовик SDS-quickИсточник myshared.ru
