Как построить четырехскатную крышу с мансардой: рекомендации, фото

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

  • с опорой нижних стропил на мауэрлат;
  • с выносом нижней части наслонных стропил за пределы стены;
  • с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличение полезной площади через рациональное использование имеющейся;
  • быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крышиКраткое описание
КлассическаяСамая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
ШатроваяВсе скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крышаУдачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
ПолувальмоваяИмеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

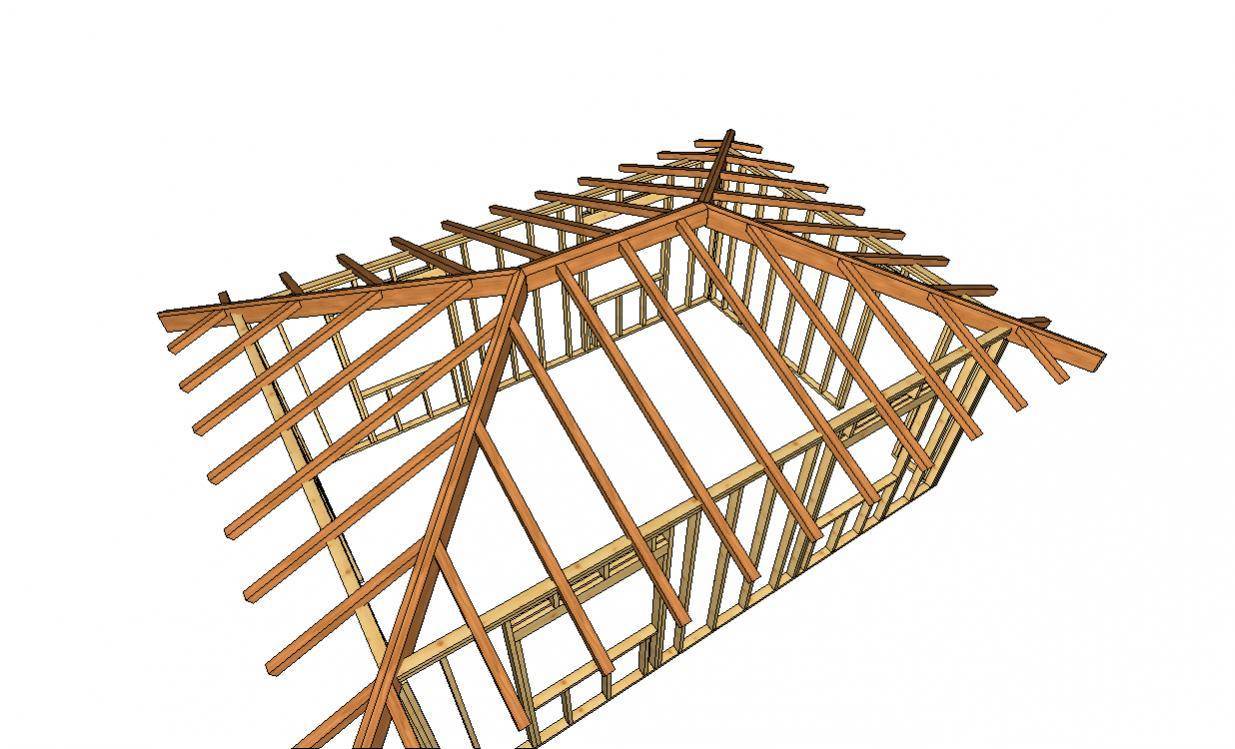

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться

Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

  • длина и ширина дома;
  • объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
  • ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА, где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Выбор материала

Конструкцию крыши делают из лиственницы или сосны. Для жилых домов предпочтительно приобретать древесину первого сорта, для хозяйственных построек – второго или третьего. Нежелательно для каркаса использование бруса с сучками и трещинами. Все заготовки следует обработать антисептиками. Размеры сечений досок:

  •  Мауэрлат, конек, стойки, шпренгель – 100х100, 100х150, 150х150;
  •  Затяжки, кобылки – 50х100, 50х150;
  •  Обрешетка и ветровая балка – 20х100, 25х150.

Количество материала рассчитывается по формулам. Получив результаты вычислений, стоит приобретать доску с небольшим запасом. Для сплошной обрешетки используют фанеру или ОСП толщиной 12–15 мм. На нее крепят большинство видов кровельного материала: ондулин, металлочерепицу, профнастил.

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Виды

Существует несколько разновидностей крыш с 4 скатами. Наиболее популярна так называемая вальмовая крыша. Она состоит из двух трапеций и двух треугольников. Трапециевидные скаты соединяются между собой по верхнему ребру, а треугольные присоединяются к ним с фронтальных сторон.

Другой распространенный вариант – четыре треугольных поверхности, соединенные в одной центральной точке. Также можно создать практически любой проект, предусматривающий скаты на разных уровнях, разной формы, с ломаной линией соединения и т.д.

Если вы не являетесь профессионалом в области строительства, то при создании 4-х скатной крыши остановитесь на вальмовой кровле как самой простой в монтаже.
