Изготовление циркулярной пилы из болгарки своими руками

Сборка всей конструкции

На болгарку надевается сначала защитный стальной кожух, сваренный из листового металла, затем шина с цепью и ведущая звездочка. Дополнительно в самом кожухе необходимо сделать два отверстия под болты для фиксации шины. Шляпки болтов с обратной стороны нужно прихватить сваркой.

Также из двух кусков пластин с отверстиями нужно сделать «уши» для крепления кожуха к корпусу самой болгарки. После этого кожух можно снять, чтобы покрасить. Собирается данная конструкция в той же последовательности. Подробный процесс изготовления этой самоделки смотрите в видеоролике на нашем сайте.

Андрей Васильев Главная » Болгарка » Как сделать пилу из болгарки своими руками

Дисковая пила – один из универсальных слесарских инструментов, который находит широкое применение в различных сферах хозяйства, при металло- и деревообработке, производстве мебели и решении других задач. К основным преимуществам дисковых станков относится легкость в эксплуатации, высокая скорость и точность реза, а также хорошая ремонтопригодность и возможность быстрой замены режущего диска. Если у вас под рукой нет профессионального или бытового дискового станка, вы можете изготовить его своими руками на основе обычной углошлифовальной машины (УШМ) или болгарки.

Станок

Правила эксплуатации

Использование при обработке древесины таких конструкций, как самодельные пилы, оснащённые дисками, накладывает на их владельцев определённые обязанности.

Помимо хорошо закреплённого на полу стола и защитного кожуха на диске, необходимо организовать подачу лесопильного материала в обе стороны: справа налево и обратно. Доски и рейки передвигать по станине во время работы циркулярки нельзя руками, для этого следует использовать брусок или его аналог из дерева. Не рекомендуется быть вблизи вращающегося диска на расстоянии меньшем, чем 25-30 см. Нельзя держать близко к пиле руки – можно повредить пальцы.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

  • высокого качества реза, гарантированного высокими оборотами вращения пилы;
  • вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
  • идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

  1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
  2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
  3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
  4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Маятниковая пила из болгарки своими руками

На основе углошлифовальной машины можно изготовить также маятниковую и монтажную отрезную пилу для использования в домашних условиях. С ее помощью можно легко нарезать одинаковые детали и заготовки из дерева и металла. Конструкция такого самодельного станка более безопасна, т.к. отрезной диск вместе с болгаркой крепится над столешницей. Такая пила из болгарки изготавливается руками по чертежам, а также при наличии опыта и навыков слесаря – выполняется на глаз благодаря простоте своей конструкции.

Изготовить маятниковую или монтажную пилу из болгарки достаточно просто: конструкция будет состоять из станины, маятника и крепления для болгарки. Станину можно изготовить из профильных труб, сварив из них каркас и установив на него платформу из листового металла толщиной от 3 мм. К платформе крепится металлический кронштейн для крепления маятниковой пилы и упор для фиксации заготовки во время резки. Упор лучше всего сделать в виде вращающегося транспортира, который позволит удобно выставлять угол между деталью и отрезным диском пилы.

В столешницы станка необходимо также сделать отверстие (пропил) в месте касания диска пилы. Маятник в этой конструкции также изготавливается из металлических профилей с помощью сварки (чертежи вы можете увидеть ниже на странице). Его необходимо закрепить одной стороной к кронштейну, а с другой стороны зафиксировать на него крепление для УШМ. Этот Т-образный маятник должен иметь подвижное соединение, обеспечивающее движение отрезного диска во время работы. Соединение можно изготовить из подшипника качения и втулки, а также резинового жгута или пружины (для возврата механизма в исходное положение).

Крепление болгарки к маятнику изготавливается в виде металлической консоли с одним или двумя кронштейнами. К одному из них углошлифовальная машина крепится с помощью болтов, а с помощью второго кронштейна в виде хомута болгарка удерживается за корпус. По схожему принципу изготавливается торцовочная пила, видео по оборудованию которой вы можете посмотреть здесь.

Цепная пила из болгарки своими руками

Два предыдущих типа самодельных станков хороши тем, что при необходимости болгарку можно демонтировать и использовать ее обычным способом. В отличие от них, для изготовления цепной пилы из болгарки ее придется модифицировать навсегда. Изготовить цепную пилу из болгарки своими руками также можно, но по сравнению с двумя предыдущими типами станков ручного изготовления она представляет собой менее практичное и менее безопасное приспособление. Если у вас есть старая болгарка, которую вам не жалко модифицировать для выполнения различных отрезных работ, то вы можете изготовить из нее цепную пилу.

Такая пила может понадобиться в хозяйстве для обрезания веток и других конструкций из дерева там, где сложно достать обычной пилой. Для изготовления цепной пилы вам потребуется кронштейн для крепления шины, который можно изготовить на основе металлического профиля. На него натягивается цепь пилы и накручивается ведущая звездочка. Желательно для такой конструкции выбирать болгарку с регулируемой скоростью вращения диска.

Теперь вы знаете, как сделать отрезной станок маятникового, циркулярного и цепного типа из углошлифовальной машины.

Делаем станок для заточки ножей Обзор вариантов шлифовальных станков Как сконструировать деревообрабатывающий станок Инструкция: как сделать сверлильный станок Как сделать отрезной станок из болгарки ГОСТы Термины Цены Акции Каталог Задать вопрос Добавить

Бензопилу по праву можно назвать самым универсальным инструментом, который можно через определенные модификации превратить в новое оборудование. Благодаря определенным насадкам и переделкам, вы можете собственными руками создать лодочные моторы, снегоходы, аэросани, лебедки и т.д. Но самым простым изделием из цепной бензопилы является болгарка. такой инструмент обладает предельно высокой мощностью и дает возможность оператору работать к с искусственными, так и с природными материалами.

Что еще можно изготовить?

Конструкция болгарки позволяет модифицировать ее своими руками во множество других инструментов.

Зернодробилка

Дробилка для зерна изготавливается из круглого барабана (из сломанной или старой дробилки) с перфорированным съемным дном, пластикового жерла (из обычной канистры с отрезанным днищем) и болгарки – ведущего элемента конструкции. Вал УШМ помещается в барабан через отверстие в центре его верхней части.

Пластиковый бункер для загрузки зерна также устанавливается в верхней части корпуса барабана. Через него подается зерно, попадающее на вращающийся нож. Последнее измельчается и высыпается через перфорацию дна. От размера отверстий в дне зависит величина фракции помола. На фото ниже представлена модель самодельной зернодробилки и чертежи для ее изготовления.

Измельчитель веток

Измельчитель веток и травы – садовый прибор, позволяющий превращать мелкие ветки и толстостебельный бурьян в мелкофракционную форму, используемую в различных сельскохозяйственных целях. Изготавливая такой инструмент, стоит использовать только большую болгарку, работающую на высоких оборотах. Для предотвращения перегрузок и поломки УШМ применяется дополнительная редукторная система, многократно увеличивающая эффект измельчения.

Токарный станок

Токарный станок по дереву из болгарки – один из самых сложных способов модификации последней. Для его изготовления используется большое количество материалов и различных комплектующих. Пример конструкции показан на фото ниже.

Сучкорез

Это инструмент, при конструировании которого используется бензоиновый триммер, а точнее, карданная часть. Принцип его работы сохраняется – изменяется лишь движущий агрегат и непосредственно режущая часть.

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:


Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

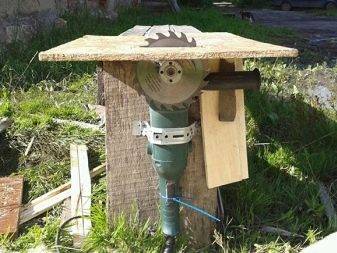

Установка болгарки на основание

Изготовление циркулярной пилы из болгарки своими руками практически завершено. Остался только завершающий этап — прикрепление болгарки к упору. Эту работу следует производить только при обесточенном инструменте для избежания травм.

С помощью пластиковых хомутов или иным надежным способом корпус болгарки фиксируется на плоскости упора.

Кромка защитного кожуха не должна при этом выступать за край рабочей поверхности. Сам кожух должен плотно прилегать без щелей и зазоров к боковой поверхности.

Убедившись в этом, можно производить окончательную сборку самодельной циркулярной пилы с рабочим пильным диском.

Путем смещения корпуса болгарки вдоль упора выставляется требуемая глубина пропила, и корпус жестко фиксируется при помощи скоб и шурупов.

Еще раз осторожно проверяется ход пильного диска при обесточенном инструменте. После этого производится кратковременный пуск, чтобы убедиться в отсутствии биений и посторонних вибраций

Убедившись в исправности самодельного инструмента можно приступать к работе. Периодически стоит проверять температуру двигателя, чтобы избежать его перегрева и выхода из строя.

Не стоит давать долговременную нагрузку, так как двигатель и редуктор болгарки не рассчитаны на такой режим использования.

Кроме того, при применении самодельного инструмента повышенное внимание следует уделять технике безопасности. При подозрении на неисправность инструмента работу следует немедленно прекратить

Любые работы по устранению поломок или перенастройке инструмента следует проводить только на полностью обесточенном оборудовании, разъединенном с электрической сетью.

Кроме того, не следует использовать пильный диск, на котором отсутствует хотя бы один зуб.

Тщательно выполненная сборка и наладка могут обеспечить надежность его использования.

Но кроме соблюдения правил техники безопасности, при работе с электроинструментом следует соблюдать общие правила безопасности: не пить содержащие алкоголь жидкости, не допускать захламление территории, прилегающей к рабочему месту, своевременно удалять стружки и опилки, чтобы избежать возгорания.

Следует уделить внимание и одежде: та не должна иметь свисающих концов, которые могут быть захвачены инструментом. Аннотация о том, как самому сделать циркулярку

Аннотация о том, как самому сделать циркулярку

  • Переделка цепной пилы
  • Внедрение электромотора

Вопрос, как самому сделать циркулярку, в какой-то момент встает перед каждым, кто работает с деревом в домашних критериях. Итак вот, собрать циркулярку самому не только лишь может быть, да и довольно легко.

Схема устройства циркулярки.

При этом для сотворения циркулярки своими силами существует несколько методов:

  • переработать болгарку;
  • переработать цепную пилу;
  • использовать электромотор.

Главное — держать в голове, что работа с циркулярной пилой травматична. Как сделать из болгарки ручную также ручную цепную пилу из болгарки. Потому очень принципиально соблюдать правила техники безопасности. Как из болгарки сделать электропилу (дисковую или цепную) — варианты изготовления своими руками читайте у нас на сайте!. Тогда работать будет одно наслаждение.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Процесс переделки + (Видео)

Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.

Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.

На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.

Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:

Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;

Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;

Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.

Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;

Устанавливаем столешницу на основание из стального уголка или деревянных брусков;

Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;

Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.

И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.

Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.

В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.

https://youtube.com/watch?v=X2wZSBFQ4o4

Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.

Необходимые рабочие элементы

О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:

  • болгарка, которая будет усовершенствоваться;
  • набор гаечных ключей;
  • крепление для бензиновой пилы;
  • имеющийся арсенал гаек и болтов различного размера;
  • винт для крепежа шины и натяжения режущего полотна;
  • шина от электроножовки;
  • режущий механизм (сама цепь).

Разумеется, что для осуществления такой технической агрегации так же понадобится и дрель с разнокалиберными сверлами. Ну и экспериментальная площадь, где свое ноу-хау можно будет испытать на прочность.

Как сделать распилочные станки из болгарки в домашних условиях?

Самостоятельное изготовление отрезного станка на основе болгарки оправдывает себя с экономической точки зрения: для выполнения разовых работ по хозяйству (распила бревен, металлических и деревянных профилей, бруса и уголков, а также керамической плитки и других материалов) невыгодно покупать дорогостоящее станковое оборудование. Обладая базовыми навыками работы со сварочными аппаратами и другими инструментами из арсенала слесаря, вы сможете легко изготовить своими руками циркулярную, маятниковую или цепную пилу.

Мы предлагаем вам ознакомиться с подробными инструкциями, чертежами и советами по изготовлению пилы из болгарки своими руками на видео, где вы найдете множество полезных практических рекомендаций и почерпнете для себя важную теоретическую информацию для переоборудования инструментов (фотоинструкции для вашего удобства также дополняют видео).

Надежная циркулярная пила из болгарки своими руками

  • Как быть и что делать?
  • Дополнительные аспекты и подведение итогов

При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.

Конструкция циркулярной пилы.

Как быть и что делать?

Инструменты и материалы:

  • дрель (шуруповерт);
  • хомуты;
  • саморезы;
  • болты с гайками;
  • понижающий редуктор.

Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.

В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:

Устройство болгарки.

Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки — ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках

Тут важно не повредить ничего из двигательных систем, чтобы собранная циркулярная пила своими руками для начала заработала. Саморезы для уверенности используются парно на каждое место стыка

При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.

При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.

Схема проверки работоспособности циркулярной пилы.

Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него — опилки будут лететь куда угодно (особенно на ноги), но не в глаза.

Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.

Обратно болгарку восстанавливать не просто не стоит, а категорически нельзя, чему свидетельствуют регулярные обращения в больницы с различными степенями травм.

Зато можно переделать циркулярку в радиальную либо торцовочную пилу, которые в свободной продаже обойдутся в весьма солидную сумму.
