Как собрать циркулярную пилу своими руками?

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

• прежде всего, нужно сделать стол-основу;
• установить саму болгарку и диск;
• прикрепить упорную планку;
• подвести электричество;
• провести проверочный запуск.

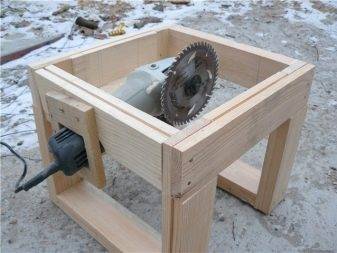

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

• Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
• Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

• После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
• Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
• Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

• Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
• Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
• На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

1. Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
2. Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
3. Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
4. Сделать зенковку, чтобы утопить шляпки болтов.
5. Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

• для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

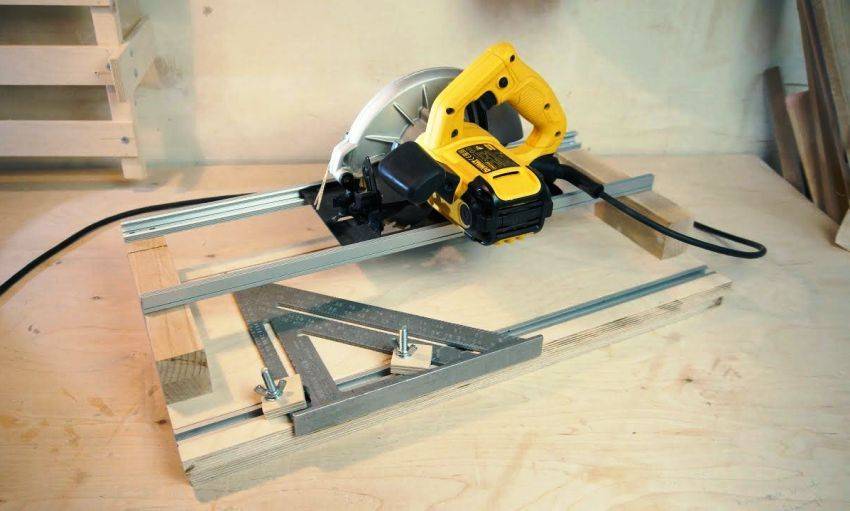

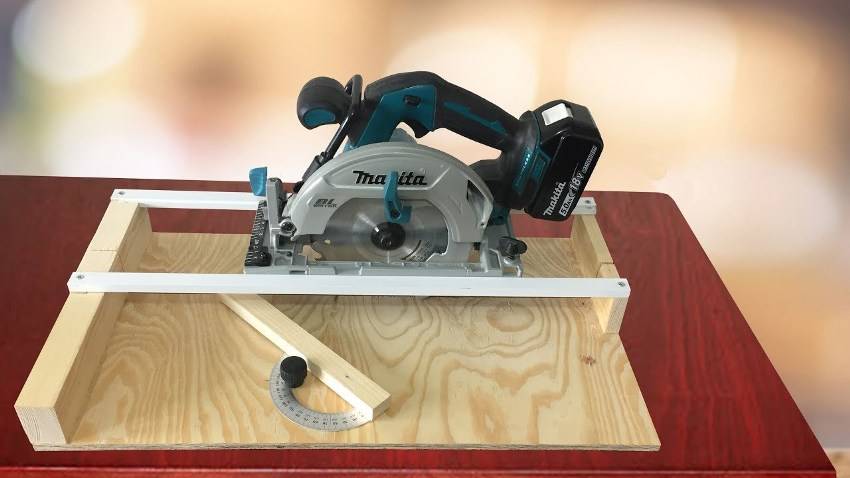

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Делаем стационарную циркулярку

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

• стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
• металлический уголок 50х50 мм;
• асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
• шкив для двигателя;
• вал с подшипниками и шкивом;
• клиновой ремень;
• диск пилы:
• болты М10;
• сварочный аппарат;
• болгарка;
• электродрель;
• струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Построив правильно такой агрегат своими руками, можно сэкономить значительные денежные средства.

Каждый хозяйственный человек заботится о своем доме, его состоянии. Во время ремонта существует множество вещей, которые могут пригодиться, но обычно бывает сложно наперед сказать, в какую сумму может обойтись вся задумка. Постройка нового дома или ремонт его с использованием дерева дают прекрасный результат. Но для получения его необходимо хорошенько постараться и потратить немало сил. Если строить дом только с помощью дерева, гвоздей и пилы с рубанком, то процесс будет очень затяжным и тяжелым, так как такая работа неподъемна для одного или даже нескольких людей. Чтобы решить такую проблему, и придумали циркулярный станок. О нем и пойдет речь в нашей сегодняшней статье.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Причины и этапы перемотки статора болгарки своими руками — советы профессионалов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

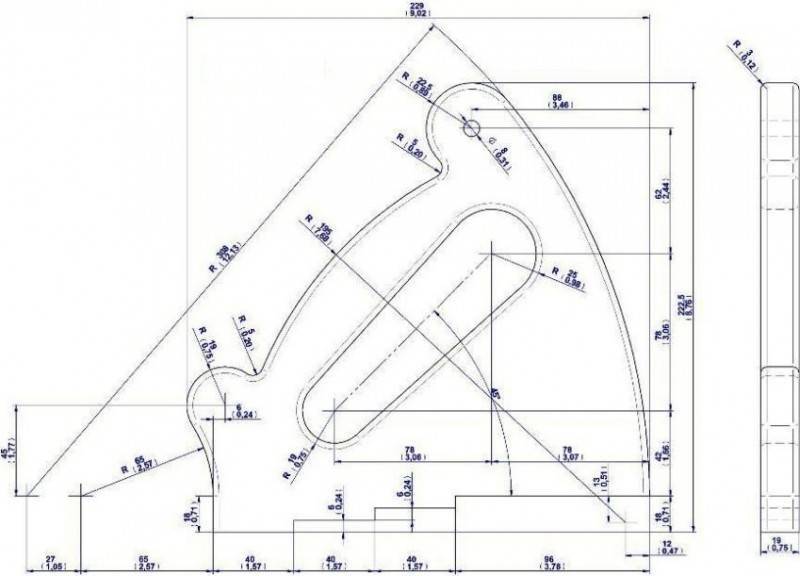

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
