Арматурные прутья из стекловолокна

Ленточные фундаменты

Армирование ленточного фундамента с применением стеклопластиковой арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Таблица равноправной замены металлической арматуры на композитную стеклопластиковую арматуру

Металлическая класса А-III (A400C)	Арматура композитная полимерная стеклопластиковая ОЗКМ (АКС)
6 А-III	4 АКС
8 А-III	5,5 АКС
10 А-III	6 АКС
12 А-III	8 АКС
14 А-III	10 АКС
16 А-III	12 АКС
18 А-III	14 АКС
20 А-III	16 АКС

Правильная равнопрочная замена металлической арматуры на стеклопластиковую позволит Вам получить экономическую выгоду до 45%

(экономия в 2 раза).

При замене металлической арматуры на стеклопластиковую нет необходимости увеличивать количество слоев армирования и количества хлыстов в одном слое.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры так же осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется «болгаркой».

Сравнение стеклопластиковой и металлической арматуры

Рассматривая свойства композитной арматуры в сравнении со стальной, следует отметить следующее:

• Устойчивость к коррозии. Стеклопластиковой арматуре не страшна ни щелочная, ни кислотная среды.
• Теплопроводность. Ввиду того, что СПА изготавливается из полимеров, то и теплопроводность у нее на порядок ниже, чем у металлической. Не создает мостиков холода. Для сурового климата в России проблема промерзания стен и фундаментов весьма актуальна.
• Диэлектрическая непроницаемость, электромагнитная прозрачность. Не проводит электрический ток, не создает помех радиоволнам.
• Вес. Стеклопластиковая арматура легче соответствующей металлической арматуры в 8-10 раз.
• Цена. В цене выигрыша практически нет. В среднем стеклопластик стоит дороже на 30%, однако, по заверениям производителей, диаметру металлической арматуры соответствует меньший диаметр СПА. Приведем пример, метр арматуры 8 мм в среднем стоит 11 рублей, а метр стеклопластиковой арматуры стоит – 16 руб. Однако вместо 8 мм можно использовать 6 мм, а цена 6 мм составляет в среднем 11 руб. Поэтому при покупке выйдет та же результирующая стоимость, что и при использовании обычной арматуры. Приведем таблицу соответствия диаметров стальной и стеклопластиковой арматуры, мм:

композитная	4	6	8	10	12	14	16	18	20
стальная	6	8	12	14	16	18	20	22	25

• Прочность при растяжении. У стальной арматуры данный параметр составляет 400 МПа, соответственно стеклопластиковая арматура превосходит ее по данному показателю в 2-3 раза в зависимости от типа.
• Безшовность. Нет необходимости резать арматуру, поскольку в бухте от 100 до 150 м. Металлическую арматуру режут под размер машины, чтобы можно было привезти на место стройки. Как известно, при армировании все соединения – это слабые места. Поэтому лучше выполнять армирование единой конструкцией. Таким образом, например, Вы сможете произвести монтаж контура фундамента без соединений стеклопластиковой арматуры.

• Вы сможете купить именно столько метров, сколько Вам потребуется для выполнения работ. Вам не потребуется покупать стальную арматуру, обычно продающуюся фиксированной длины, например, 12 м. Т.е. Вы избегаете переплаты за обрезки, в случае если материал не используется целиком.
• Для монтажа стеклопластиковой арматуры не нужен сварочный аппарат и другие дополнительные инструменты.

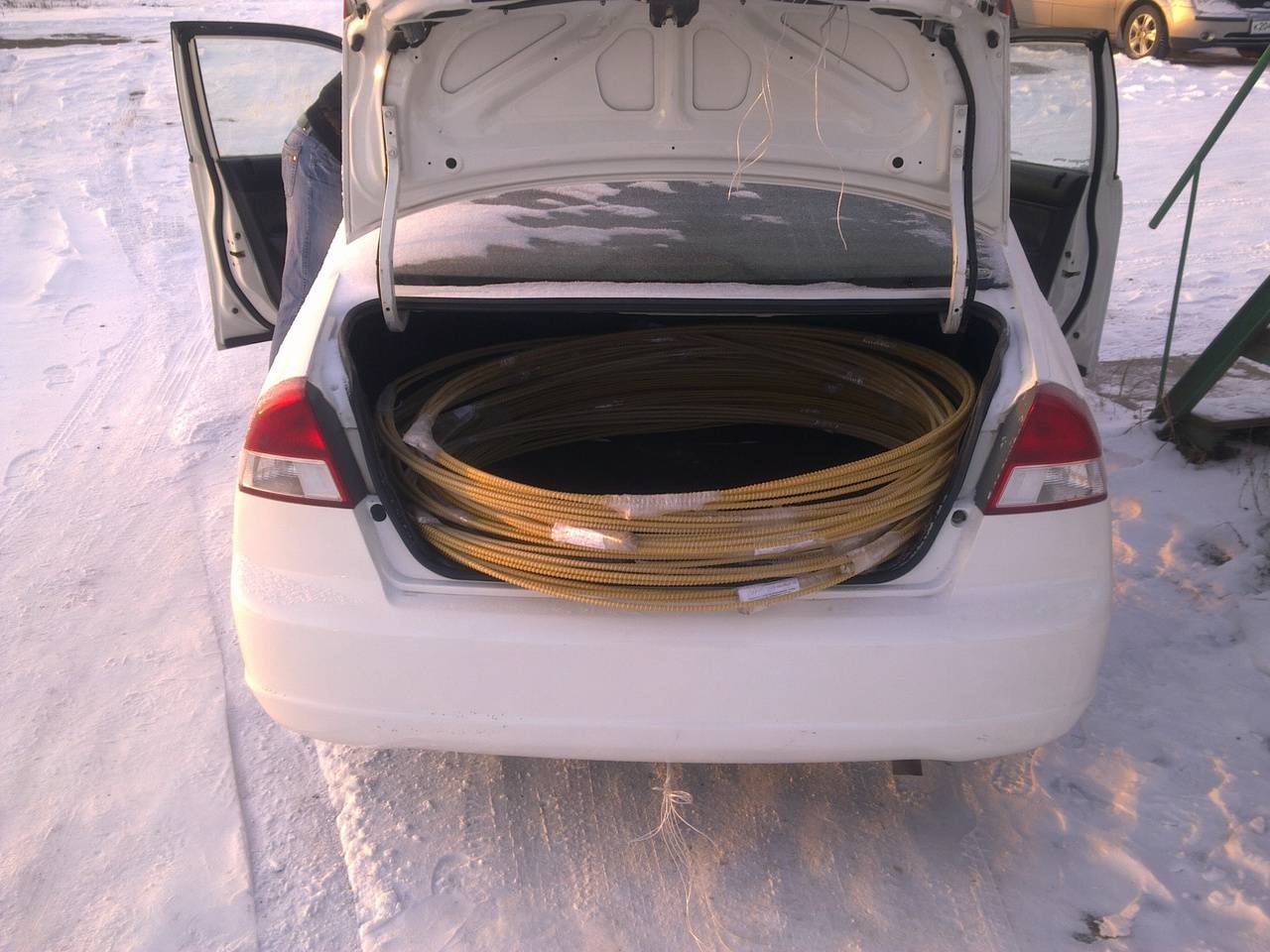

• Удобство транспортировки. Как уже упоминалось, стальная арматура продается пруткам, а стеклопластиковая продается как в прутках, так и в 100-метровых бухтах, которые помещаются даже в багажник легкового автомобиля и весит порядка 10 кг. Т.е. транспортировка материалов не потребует грузового транспорта.

Отсутствие трещин в армированном бетоне. Данный плюс достигается за счет близких значений коэффициентов теплового расширения.

Плюсы и минусы композитной стеклопластиковой арматуры

Причиной того, что после появления на рынке СПА стала достаточно востребована, стали положительные качества этого материала, к которым относятся:

• малый вес;
• устойчивость к окислению и прочим видам коррозии;
• низкая теплопроводность;
• длительные сроки эксплуатации;
• является диэлектриком (не проводит электрический ток);
• возможность применения без использования сварочного оборудования.

Недостатки также присутствуют, но их значительно меньше, это:

• относительно низкая термическая устойчивость;
• низкие показатели по упругости.

Использование СПА при изготовлении фундамента

Статья по теме:

Преимущества и недостатки

Стекловолоконная арматура новый строительный материал, набирающий популярность, обладает характеристиками, позволяющими использовать ее для несущих конструкций. К ее преимуществам относят:

• Устойчивость к коррозии. Можно использовать стеклопластик в агрессивных средах. По этому показателю данный материал в 10 раз превосходит металл.
• Низкая теплопроводность, составляющая 0,35 Вт/м∙⁰С, что позволяет повысить теплоизоляцию бетонного монолита, устраняет риск появления мостиков холода. Для сравнения показатель теплопроводности у стали — 46 Вт/м∙⁰С.
• Высокое удельное сопротивление позволяет применять ее при строительстве мостов, железнодорожных конструкций, линий электропередач и других сооружений, где существует риск пробития электрическим током под высоким напряжением.
• Малый удельный вес, что позволяет снизить давление конструкций на поверхность грунта, фундамента. Средняя плотность этого материала 1,9 кг/м³, а у стали в четыре раза больше – 7,9 кг/м³.
• Стоимость армирования стеклопластиком почти в 2 раза ниже, чем металлическим прутом.
• Применение в широком диапазоне температур. Она не теряет своих свойств в при температурах от -60 до +90⁰С.
• В отличие от металла, стеклопластик имеет схожий с бетоном коэффициент термического расширения, поэтому монолит с таким армированием, при перепадах температуры не растрескивается.
• Для монтажа армирующей сетки не понадобится сварочный аппарат, ее достаточно соединить пластиковыми жгутами и фиксаторами.

Как любой материал, полимерная арматура на основе стеклопластика имеет недостатки, которые учитываются при эксплуатации:

Недостаточная устойчивость стеклопластика к высоким температурам, смолы, применяемые для связи волокон, возгораются при температуре 200⁰С. Для частных домов или подсобных помещений это не проблема, но на промышленном объекте, где бетонный монолит должен быть огнеупорным, применение данной арматуры неприемлемо.

• Почти в 4 раза меньший показатель модуля упругости по сравнению со сталью.
• При подготовке сетки, согнуть композит под нужным углом практически невозможно, из-за низкой прочности на излом, такие элементы приходится заказывать на заводе.
• Один из минусов стеклопластиковой композитной арматуры – она не позволяет делать жесткое армирование, а его прочность со временем незначительно, но снижается.

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

• Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
• Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
• Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
• Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

• Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
• Слабая устойчивость к повышенным температурам.
• Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
• Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов.

Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру.

Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

• Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
• Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
• Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Сложность обработки

Прочность материала обусловила недостаток в виде невозможности придать изгиб прутьям на стройплощадке. Выполнить данную операцию можно только в заводских условиях на специальных станках. Поэтому планируя строительство фундамента, рекомендуется изначально рассчитать функциональные возможности, которыми обладает пластиковая арматура для ленточного фундамента, договорившись с производителем о проведении дополнительных операций по обработке.

Так, кроме выполнения изгибов стоит рассмотреть и возможность снабжения прутьев упомянутыми трубами для последующего произведения сварки.

Вернуться к содержанию

Характеристики полимерной стеклопластиковой арматуры

Согласно ГОСТу стеклопластиковая арматура для фундамента выпускается с сечением от 4 до 32 мм с шагом в 2 мм. Для возведения частных малоэтажных построек, пригодна композитная полимерная арматура диаметром 6, 8, 10 мм.

Например, обустраивая парник с деревянным каркасом, можно использовать минимальные показатели – 6 и 8 мм, так как вес стен теплицы незначительный.

Учитывая характеристики непрерывного армирующего наполнителя, пластиковая арматура для фундамента бывает таких типов:

• стеклокомпозитная (АСК);
• углекомпозитная (АУК);
• комбинированная (АКК).

Применение стеклопластиковой арматуры при армировании фундамента явно показывает, что композитная арматура демонстрирует следующие технические свойства:

1. Максимальный температурный режим при эксплуатации — 60˚С.
2. Соотношение силы и площади сечения, указывающее на прочность растяжения: АСК – от 800 Мпа, АУК – от 1400 Мпа.
3. Предел прочности на срезе поперек: АСК – от 150 МПа, АУК – более 350 Мпа.
4. Максимум прочности при сжатии – более 300 Мпа.

Кроме того, прутья класса АУК превышают АСК почти в 2.5 раза по показателям упругости при растяжении.

Технология производства арматуры

В своем составе композитная арматура использует сырье из эпоксидной смолы и стеклоровинга. Они представляют собой прядь нитей из стекловолокна. Линия для изготовления стеклопластиковых прутьев проходит несколько циклов производства.

На начальном этапе пряди стекловолоконного ровинга поддаются смачиванию эпоксидным компаундом. После этого оборудование для производства стеклопластиковой арматуры производит процесс полимериззации – пропитанные пряди ровинга протягиваются сквозь нагретую воронку-фильеру.

Виды полимерной арматуры

Описанная технология полимеризации называется пултрузией. В ходе ее осуществления получается пруток заданного диаметра с гладкой поверхностью. Чтобы придать стержню традиционную ребристую структуру, которая является привычной для строительства бетоном, его прокатывают между вальцами, которые имеют рифление или насечки.

Производственная линия изготавливает прутки светло-желтого цвета, однако, попадается композитная арматура и более темных тонов.

В быту композитная арматура часто называется просто пластиковой.

Это название ошибочно, так как оно не отображает всех преимуществ материала, который является композитным и имеет в своей структуре стеклопластиковые волокна.

Что такое композитный армирующий материал

Армирование требуется всем железобетонным конструкциям. Об этом говорит уже само название «железо – бетонный», т. е бетон, армированный железом.

Металлическая арматура применялась для этого довольно долго, но в последние несколько лет ей нашлась превосходная альтернатива – это арматура из стеклопластика, которая представляет собой стержни различного диаметра, изготовленные из особого полимера.

Справедливости ради стоит заметить, что о ней знали уже давно, но в то время, когда ее придумали, стеклопластиковые стержни стоили гораздо дороже изделий из металла.

Прошло время и все поменялось, теперь стеклопластик стал дешевле благодаря новым технологиям производства стекловолокна, эпоксидной смолы и других составляющих.

Технические особенности стеклопластиковой арматуры

Стекловолоконные изделия являются экономичным аналогом стальной арматуры. Производятся из различных материалов с разными техническими характеристиками. Такой тип стержней подходит при изготовлении бетонных, гипсовых, силикатных конструкций.

Преимущества стеклопластиковой арматуры:

• Малый вес.
• Стойкость к влаге, химическим веществам.
• Диэлектрические свойства. Стекловолокно не проводит электрический ток, который окисляет металл.
• Низкий коэффициент теплового расширения, приближенный к аналогичным характеристикам бетона. Такая характеристика снижает риск образования трещин в бетонных конструкциях.
• Не создает помех для радиосигналов.
• Большой выбор сечений и длин прутов.
• Легкость транспортировки.

Недостатки:

• Низкая огнестойкость.
• Небольшой диапазон рабочих температур.
• Малая прочность на изгиб и сжатие. Пруты могут тянуться еще при заливке бетона, что требует дополнительного контроля при армировании.
• Усложненный монтаж. Стекловолокно нельзя сваривать, в качестве связующих элементов используются пластиковые хомуты, которые не отличаются высокой надежностью. При необходимости применения сварочного аппарата используются композитные пруты со стальным стержнем.

Композитные пруты применяются при устройстве стяжки, настилов, дорожных покрытий, а также при изготовлении ограждений, щитовых и каркасных конструкций с низкими нагрузками, строительстве береговых, канализационных, мелиоративных и других сооружений. При монтаже стекловолоконных прутов не рекомендуется их сгибать – при таких воздействиях, поверхность стержня может быть нарушена.

Преимущества и недостатки использования стеклопластика

Стеклопластиковые стержни, применяемые в качестве арматуры при вязке каркасов, обладают следующими положительными качествами:

• пруты из композитных материалов значительно легче аналогичных железных изделий. Эта особенность позволяет снизить нагрузку на фундамент и, значит, сэкономить на вложениях;
• арматура из стеклопластика имеет более высокую сопротивляемость на разрыв, по сравнению со стальной арматурой. Это свойство используется при заливке бетонных конструкций, испытывающих повышенные нагрузки, и в других ответственных элементах. Небольшой вес и отличные прочностные характеристики дают оптимальное сочетание, благодаря чему новинка быстро завоевывает популярность;
• стеклопластик не подвержен коррозии. Металлическая арматура, особенно в жестких условиях эксплуатации, не может справиться с окислительными процессами и ржавеет, в итоге бетон теряет изначальные прочностные характеристики. В агрессивных средах при бетонировании лучше использовать пластиковую арматуру;
• пластик не является проводником электрического тока, что также способствует повышению срока службы готовых изделий. Металлический арматурный каркас быстрей изнашивается и окисляется, при возникновении контакта даже со слабыми токами, поэтому для опор ЛЭП и прочих конструкций, связанных с источником электричества, желательно выбирать именно стеклопластиковую арматуру;
• сравнение пластиковой и металлической арматуры по общей износоустойчивости показало, что заметных отличий между двумя материалами нет;
• главным достоинством стеклопластика считается его коэффициент теплового расширения. Этот показатель, в отличие от металла, практически совпадает с коэффициентом расширения бетона. В результате, при температурных изменениях, арматура изменяет свои размеры в той же пропорции, что и бетон. Эта особенность позволяет избежать появления трещин и сколов.

Помимо достоинств, у стеклопластиковой арматуры есть и недостатки:

• модуль упругости прутков из композитных материалов превышает этот показатель у металла в 4 раза. Бетонная плита со стеклопластиковым каркасом будет сильнее прогибаться под воздействием нагрузки, чем та же плита со стальным каркасом. При строительстве дорожного полотна из бетона, эта особенность является плюсом – плиты будут дольше служить без разрушений. Но для плит перекрытия или других железобетонных изделий, где требуется сохранение жесткости, такой показатель упругости не допустим;
• композитные материалы не выдерживают высокой температуры. При +60oС арматура из стеклопластика начинает терять свои свойства, размягчаться. Поэтому изготавливать армирующий каркас из стеклопластика в бетонных элементах, предназначенных для работы в условиях с повышенной температурой, нельзя;
• пластик нельзя сваривать, поэтому, при формировании каркасов со сложной, криволинейной конфигурацией, лучше использовать металлические пруты;
• металлическим прутам легко придать нужную криволинейную форму прямо на строительной площадке, а для того, чтобы согнуть под нужным углом стеклопластиковую арматуру, придется заранее подавать заявку на завод, где смогут выполнить эту операцию;
• к недостаткам можно отнести более сложную схему сборки каркаса на строительной площадке и недостаточную квалификацию у большинства монтажников. Но это скорее издержки нового материала, к которому еще не привыкли строители. Со временем эта проблема исчезнет сама собой.

Правила работы с стеклопластиковой арматурой

Чтобы композитный материал смог защитить и укрепить фундамент, при работе с ним рекомендуется соблюдать важные рекомендации:

• резка арматуры выполняется при помощи горячего резака или болтореза. Пиление полимерных арматурных изделий любыми другими приспособлениями вызывает образование вредной микроскопической стружки;
• гибка арматуры допускается только при изготовлении изделий конструкционного армирования. Этот процесс выполняется при помощи электрического фена, данным инструмент производится нагрев загибаемой области до 100-120 0 С, а затем после принятия требуемой формы все охлаждается;
• хранение арматуры должно быть в темном прохладном месте, которое защищено от проникновения солнечных лучей;
• во время разматывания витков с прутками рекомендуется учитывать степень упругости композитного материала. Чтобы снять его сильную напряженность один конец арматуры необходимо закрепить на некоторое время на корпусе катушки при помощи метрового отрезка цепи.

Подготовка арматуры

Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:

• Стеклопластиковая арматура
• Вязальная оцинкованная проволока с сечением 1 мм
• Вязальный крючок

Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя. Есть несколько видов крючков для вязания:

Есть несколько видов крючков для вязания:

Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.

Весь процесс делится на шаги:

• Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
• Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
• Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
• После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.

Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов

Важно! В углах арматуру можно вязать только вручную, без теплового воздействия. Готовый каркас укладывается в опалубку в горизонтальном положении сеток

Готовый каркас укладывается в опалубку в горизонтальном положении сеток.

Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:

Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ

На что обратить внимание при выборе

Из-за большого количества типоразмеров, необходимо учитывать условия использования и нагрузку на материал

Именно поэтому, сразу при покупке обратите внимание на следующие моменты:

• вариант оформления верхнего слоя и качество намотки армирующей ленты;
• диаметр и отсутствие сколов и повреждений на срезах;
• цвет. Он должен быть однородным. Оттенок должен совпадать с описанием в документации;
• наличие документов соответствия ГОСТу.

При выборе СПА лучше всего изначально узнать репутацию компании-производителя данного материала, для чего нужно ознакомиться с отзывами в Сети и в прочих источниках информации.
