Температурный (деформационный) шов в бетоне

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Когда можно делать деформационные швы в бетонных полах:

В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.
На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона

Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

  • Разметка поверхности пола.
  • Проверка и настройка оборудования.
  • Нарезка пробного шва с проверкой качества.
  • Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.
  • Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

  • Усадочный – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.
  • Изоляционный – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.
  • Конструкционный – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.

  • Температурный – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.
  • Осадочный – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.
  • Сейсмический – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах

При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций

Если отопления нет, расстояние уменьшается на 20%.

Усадочный шов

Усадочный шов фрагментирует конструкцию (плиту), при этом разрез никогда не доводят до нижней грани плиты. Усадочные напряжения в бетоне велики, и если не разгрузить плиту, то бетон не просто растрескается, а может стать непригодным к дальнейшей эксплуатации (или потребуется сложный дорогостоящий ремонт, установка пакеров и инъекции) из-за ряда глубоких сквозных трещин в напряженных зонах. Усадочный разрез делают по расчету – на часть высоты плиты, тем самым ослабляя рабочее сечение. «Где тонко, там и рвется»: усадочная трещина пойдет предсказуемо в глубину реза и не выйдет на загерметизированную поверхность конструкции. Усадочные швы часто совмещают с другими швами, в этих случаях может не быть ни трещин, ни разломов. Усадочные швы – это компенсаторы деформаций в массивах ж/б конструкций. Благодаря усадочным швам происходит компенсация деформаций усадок. Например, когда бетонная стяжка схватывается, она в силу физических факторов не может твердеть и терять влагу совершенно равномерно. Стяжку режут на карты – квадраты расчетной площади (в самых простых случаях для армированных стяжек это карты 6*6 м, если размер стяжки меньше – шов не нужен), и предусмотренные разрезы исключают появление непредусмотренных трещин.

Виды технологических швов

В зависимости от выполняемых функций находятся конфигурация компенсационных зазоров и промежутки между ними. По решаемым задачам деформационные швы разделяются на 3 группы:

1. Изоляционные. Каждый строительный элемент должен быть независимым от граничащих с ним деталей. Это условие не позволит напряжению, возникающему в одном из фрагментов строения, передаваться другим структурам здания. То есть при наличии технологического зазора деформации цементной стяжки при расширении не оказывают давления на стены или фундамент, а при движении в ограждающих конструкциях или основании нет влияния на пол.

2. Усадочные. При созревании бетонного раствора в течении 25-28 дней из-за неравномерного высыхания залитых слоев цементной стяжки происходят деформации, которые компенсируются усадочными швами. В небольшой прямоугольной комнате рекомендуется их прорезать по диагоналям.

3. Разграничительные (конструкционные). Из-за технологических перерывов при монтаже пола в помещениях с большой площадью возникает необходимость объединить участки с неоднородной прочностью в сплошную поверхность. То есть обеспечить надежную сцепку бетонных покрытий разных сроков укладки.

Технология формирования швов и стоимость работ

Каждый вид зазора выполняется по определенным правилам.

  • Изоляционные полосы толщиной не менее 10 мм прокладываются до заливки цементной смеси на всю глубину вдоль стен и простенков помещения и вокруг колонн и фундаментов для оборудования. При их монтаже используются ленты из эластичных, способных сжиматься и принимать первоначальную форму материалов.
  • Конструкционные швы устанавливаются по окончании дневного объема работ и выполняются на расстоянии не менее 1 м от любого другого параллельного разреза. Самым распространенным методом формирования края такого стыка является принцип «шип в паз» с применением реек, шпилек, деревянных или металлических конусов. Во время заливки очередной порции раствора бетон прочно сцепится с уже застывшим участком.
  • Усадочные зазоры формируются двумя методами: с помощью вставки специальных реек в не застывший бетон и нарезкой через несколько часов после финишной перетирки поверхности. При составлении карты длина прямоугольных фрагментов не должна превышать ширину больше, чем в 1,5 раза. Промежутки между параллельными прорезями зависят толщины заливки и способа обустройства основания. СНиП рекомендуют нарезать продольные и поперечные усадочные зазоры на расстоянии, в 30 раз превышающем высоту пола.

Вокруг фундаментов для оборудования и колонн резка температурных швов производится в форме круга или развернутого на 45° относительно углов конструкции квадрата. Для их монтажа используются разные способы:

  • Прорезается зазор в схватившемся основании и ставится эластичная прокладка.
  • На предполагаемую высоту пола устанавливается опалубка, выкладывается раствор вокруг конструкции или за ее перегородкой. После схватывания опалубка демонтируется, прокладывается демпферная лента и заливается оставшаяся площадь.

Для качественной стыковки деформационные полосы должны быть прямыми и чистыми. Защиту от попадания мусора, воды, химических веществ в технологические разрезы обеспечивает герметизация. Для заполнения углублений рекомендуется использовать разные по стоимости и назначению материалы:

  • Уплотняющий эластичный жгут из вспененного полимера. Прокладывается в 1-2 слоя и герметизируется.
  • Широкие стыки закрываются двусторонними накладными или встраиваемыми угловыми профилями с резиновой вставкой.
  • Полимерные или резиновые гидрошпонки (профилированные ленты) закладываются при заливке раствора.
  • Разнообразные акриловые, полиуретановые или латексные мастики.

Герметично закрытые вровень со стяжкой разрезы облегчают уборку пола и предотвращают края шва от деформаций. Стоимость 1 метра монтажных работ зависимости от способа прокладки, глубины, необходимого материала и региона. В таблице приведена стоимость услуг одного из застройщиков Москвы.

Нарезка шва, обеспыливание, укладка материала, заполнение разреза герметикомЦена, рубли за 1 погонный метр
Вилатерм200
Гидрошпонка380
Накладной профиль520

Постоянное движение, сужение и расширение внутри бетонной стяжки при отсутствии деформационных каналов приводит к разрушению цементного пола.

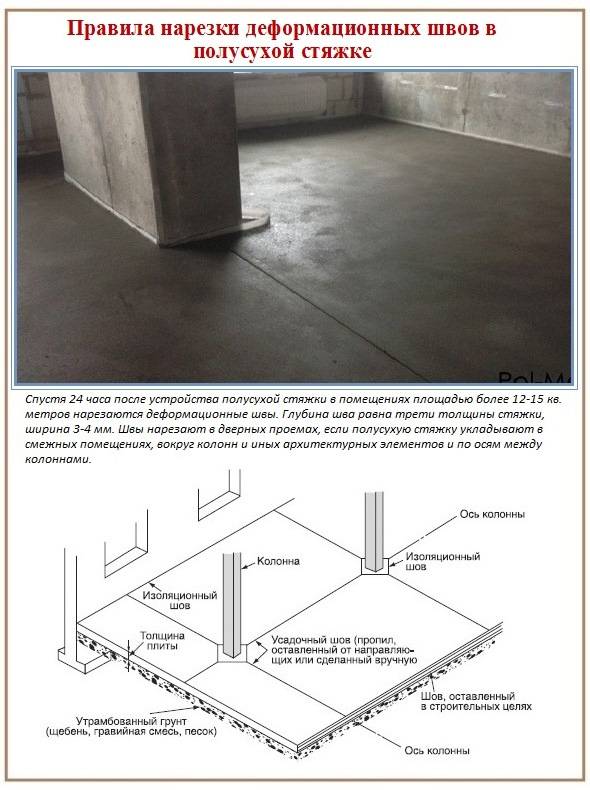

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

  • Бетонные полы.
  • Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур  и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

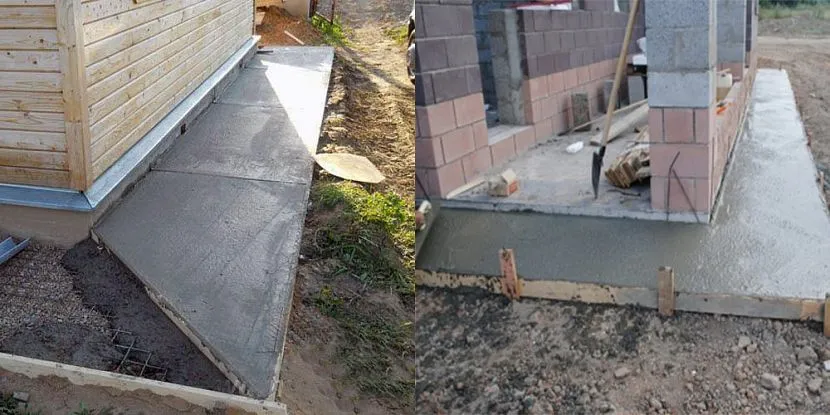

Когда закладываются компенсационные швы

В процессе создания прицокольной бетонной конструкции необходимо придерживаться такой последовательности действий:

Выполнить разметку участка.
Снять поверхностный слой земли (примерно на штык лопаты).
Выровнять, а затем хорошо утрамбовать дно траншеи.
Уложить гидроизоляцию: она может быть из глины либо рубероида.
Насыпать песок, потом щебень.
Установить опалубку (для дорожки из бетона) либо бордюры (если планируется монтаж тротуарной плитки).
В опалубку поместить материал для обеспечения функциональности компенсационных швов. В его качестве можно использовать виниловую ленту или бруски.
Залить первый бетонный слой.
Спустя время, когда бетон достаточно затвердеет, положить армирующую сетку.
Выполнить повторную заливку раствора

При этом важно создать небольшой уклон в сторону удаленного от дома края конструкции.

Чтобы возведенное здание служило долгие годы, при его постройке важно учесть все технологические тонкости. К последним также относится правильная закладка демпфирующих швов при строительстве отмостки

При создании бетонной отмостки важно позаботиться об небольшом уклоне, который впоследствии обеспечит отвод воды от фундаментаИсточник armadis.house

Нюансы создания

Требуемое количество швов может вычислить лишь опытный геодезист

При их закладке важно следовать определенным правилам. Высота таких конструкций и фундамента должна совпадать, а расстояние между ними рассчитывается

Но в современном строительстве существуют усредненные нормы шага швов:

  • для деревянных зданий – 0,6 м;
  • для кирпичных построек – 0,15 м.

Немалое значение имеет структура здания. Например, при оформлении дома с пристройкой по углам также необходимо обустроить деформационные швы в отмостке. При этом средняя их ширина должна составлять примерно 12 см. Подбирать гидро- и теплоизоляцию для фундаментных оснований требуется по-разному принципу: плиточный фундамент рекомендуется обезопасить просмоленной паклей, в то же время ленточный требует создания отдельных тепло- и гидроизоляционного слоев.

При строительстве прицокольной конструкции используются деревянные рейки, которые обязательно требуется залить битумом.

Вышеописанные рекомендации считаются универсальными, подходят для всех случаев. Их соблюдение поможет сделать прочное фундаментное основание, которое прослужит несколько десятилетий.


Необходимое количество температурных швов в бетонной отмостке для конкретного случая может вычислить лишь опытный геодезистИсточник stroykarecept.ru

Температурные швы в бетоне

Температурные швы в бетоне являются необходимой составляющей данного типа конструкций. Необходимость их укладки обусловлена тем, что при застывании бетона, а затем при перепаде температур и влажности происходит расширение или сжатие бетонной плиты. При их отсутствии в результате возникновения внутренних напряжений возможны деформации конструкции и возникновение трещин, вследствие чего снижается ее прочность и долговечность. Температурные швы помогают равномерно распределить возникающие дополнительные нагрузки и предотвратить процесс деформации.

Именно поэтому температурные швы имеют так же тротуары, мосты и здания любых типов. С течением времени температурный шов может забиться камнями или пылью, вследствие чего он перестанет выполнять свою защитную функцию. Именно поэтому периодически рекомендуют проводить очистку швов. Температурные швы в бетоне  так же могут заделываться эластичными материалами, которые предохранят их от загрязнения, однако не повлияют на их свойства. Поэтому перед заливкой бетона рассчитывается коэффициент расширения поверхности, определяется длина швов, их ширина и расстояние между ними.

При нарезке швов необходимо руководствоваться следующими общими рекомендациями:

1) нарезать швы своевременно. Технологически правильным решением является их нарезка в свежеуложенном бетоне сразу же после проведения шлифовки поверхности. Проведение работ в более поздние сроки, после его отвердения, чревато возможностью появления по краям трещин, которые ухудшают прочностные характеристики материала. Поэтому нарезка производится через 12 часов после заливки бетона или через 24 часа, если работы проводились при пониженных температурах;

2) швы должны иметь расчетную глубину, которая колеблется в пределах от одной трети до одной четверти от общей толщины стяжки;

3) при нарезке необходимо соблюдать интервал нарезки швов;

4) в нарезаемой сетке не должны присутствовать внутренние швы, так как трещины в первую очередь образуются во внутренних углах;

5) швы не должны Т-образно перекрещиваться, так как подобное соединение так же приводит к образованию трещин, которые пересекают данный шов;

6) сетка не должна иметь участков с треугольными углами, так как в первую очередь деформация происходит именно на концах острых углов. Если треугольной формы избежать не удалось, то желательно, чтобы треугольник был равносторонним.

  • Средство для удаления бетона

Бетон, который представляет собой жидкую смесь, при заливке или проведении ремонтных работ может попасть на поверхность полов, стен, мебели или других изделий. Трудность удаления застывшего бетона заключается в том, что …

Производство товарного бетона

Одним из видов бетона является товарный бетон. Производство товарного бетона ведется в соответствии с общей формулой, согласно которой  в его состав входят 2 части цемента, 4 части песка, 8 частей наполнителя (гравия …

Как сделать бетон своими руками?

Для самостоятельного проведения строительных работ, например, на дачном участке, вполне подойдет бетон, изготовленный не промышленным способом, а собственными руками. Вопрос о том, как сделать бетон своими руками, может …

Виды деформационных швов

Они делятся на четыре типа:

  • температурные;
  • усадочные;
  • конструкционные;
  • изоляционные.

Температурные колебания, усадка, повышенная влажность в помещениях, наличие знакопеременных эксплуатационных нагрузок — это те основные факторы, которые влияют на долговечность покрытий. Они минимизируют негативные влияния от движения монолитных участков  в горизонтальном направлении и тем самым увеличивают срок службы. Часто температурные, усадочные и изоляционные швы совпадают, но они должны располагаться в одну линию с деформационными швами железобетонных перекрытий и бетонных полов.

Температурные

На стыках бетонного пола и других конструкционных элементов стен, колонн, лестниц устраивают, согласно расчётам, разрывы между отдельными участками. Их задача не допустить передачу деформационных нагрузок от каркаса зданий, уменьшить влияние на отдельные участки пола от перепадов температуры.

Усадочные

Это искусственно оставленный промежуток между залитыми картами в бетонном полу. Их можно делать сразу во время заливки или после начала затвердевания прорезать специальным инструментом. Такую процедуру делают сразу же после финишной обработки бетона. Разрывы делят пол на отдельные карты. После заливки стяжки происходит естественное твердение и усадка стяжки. В результате химических реакций гидратации цемента в нём создаются напряжения и по стяжке могут пойти трещины. Для того чтобы этого не происходило, нарезают усадочные швы. Они препятствуют хаотичному появлению трещин в стяжке во время твердения бетона при монолитно-каркасном строительстве.

Конструкционные

Их устраивают во время заливки полов, когда по тем или иным причинам предвидится длительный перерыв в работе. Они допускают небольшие перемещения бетонной стяжки в горизонтальном направлении. Во время строительства стараются сделать так, чтобы конструкционные совпадали с изоляционными и усадочными швами. Сколько необходимо и где их делать принимают решение на месте, беря в расчёт: коэффициент температурного расширения и коэффициент усадки

Устройству деформационных швов в промышленных бетонных полах необходимо уделять повышенное внимание. Они должны выполняться в соответствии с технологическими картами потому что от точности выполнения и применения качественных герметиков будет зависеть срок службы покрытия

Изоляционные

Их устраивают вдоль стен, а также колонн, фундаментов под оборудование и другие капитальные сооружения. Их предназначение — изоляция стяжки от возможных горизонтальных сил, возникающих в местах соприкосновения с конструкцией здания.

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

  1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
  2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

Виды деформационных зазоров

Швы, что нарезаются в стяжке, имеют различное функциональное назначение. В зависимости от их задач зависит расстояние между ними и конфигурационные особенности. Шов может быть предназначен для таких целей:

изоляция различных строительных конструкций (наружная стена, пол, колонны, простенки);

компенсация усадочных процессов при созревании бетонного раствора;

разграничение участков стяжки, устройство которых происходит в разное время.

Соответственно возложенным функциям технологические углубления в бетоне имеют названия: изоляционные, усадочные, разграничительные.

Изоляционный шов

Пример изоляционного шва для отделения стяжки от другой конструкции

Согласно СНиП, каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе постройки, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. Последняя же, при возможной подвижке, не должна влиять на основание пола.

Изоляционные швы делают на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора для изоляции конструкций должен быть около 10 мм (не меньше). Перед заливкой бетонного основания по периметру стен закрепляется специальная лента из материала, что обладает хорошей упругостью, то есть, способен сжиматься, а затем принимать первоначальный объем при изменении ширины изоляционного шва.

Вокруг колонн швы чаще прорезаются. Делаются в форме квадрата, у которого углы развернуты по отношению к таковым колонны на 45˚. Другой способ разграничения колонны и стяжки швом выглядит так. Сначала вокруг вертикальной конструкции выставляется опалубка на высоту предполагаемого основания пола соответствующей конфигурации и заливается примыкающий участок. Затем опалубка убирается, монтируется демпферная лента и обустраивается остальная поверхность помещения.

Усадочный шов

Пример размещения тепловых и изоляционных швов вокруг колонны

Эти технологические зазоры, которые нарезаются после устройства стяжки, как раз предназначены компенсировать деформационные процессы, что происходят при созревании бетонного раствора. Глубина такого вида швов небольшая 2-3 см (при толщине слоя бетона до 10 см). Правильно их прорезать через несколько часов после окончательного выравнивания поверхности (перетирки). В этот период бетон еще пластичен, но уже не рассыпается при прорезке шва.

Важно сделать правильную конфигурацию (карта пола по СНиП) и расстояния между соседними прорезями в бетоне. Конфигурация швов должна быть прямоугольной, расстояния же зависят от толщины заливки или полусухого обустройства основания

В СНиП рекомендуют, чтобы расстояния между усадочными прорезями было примерно в 30 раз больше толщины бетонного слоя. То есть, если стяжка в среднем 8 см, то между швами должно быть около 2,4 м (допускается плюс/минус 10%). Изоляционные зазоры, проходящие по периметру и возле колонн, также учитываются в расчете карты пола.

Разграничительный (конструкционный) шов

Пример устройства герметичного разграничительного шва

Если площадь заливки ограничивается одной-двумя небольшими комнатами, то вся работа делается за день в непрерывном режиме. Если же есть перерывы в обустройстве отдельных участков сплошной стяжки, делаются конструкционные швы, разделяющие фрагменты пола, что устраиваются с технологическими перерывами.

Самый простой способ сделать подобную стыковку, сформировать по окончании заливки очередного участка края в форме гребня. Тогда, бетон, что будет заливаться позже, войдет в зацепление с уже затвердевшим раствором.

https://youtube.com/watch?v=pvWxsA_9hC4

Гидроизоляция бетонных швов

Существует несколько видов гидроизоляции бетонных швов:

Пропитка.

Поверхность обрабатывается средствами, в состав которых входят вещества нефтепереработки:

  • эпоксидная смола;
  • деготь;
  • полимеры;
  • универсальная пропитка.

Такая пропитка наносится только на хорошо высушенную поверхность.

Полимерная гидроизоляция.

Обработка поверхности выполняется полимерным составом. В основном применяются:

  • акриловая дисперсия;
  • антисептики;
  • пластификаторы.

Жидкая гидроизоляция.

Данный способ несколько отличается от пропитки. Величина проникающего состава имеет минимальные размеры. При таком способе происходит проникновение состава в малейшие поры бетона. Этот способ можно назвать капиллярной обработкой. В результате улучшается качество поверхности, она становится более эластичной.

Обмазочная гидроизоляция.

На территории строительной площадки разводятся сухие смеси. Так как такие составы имеют свойство быстро затвердевать, их разводят в минимальном количестве. Эта технология применяется только в самостоятельной жилой застройке.

СП 27.13330.2011 БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РАБОТЫ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПОВЫШЕННЫХ И ВЫСОКИХ ТЕМПЕРАТУР

Актуализированная редакция СНиП 2.03.04-84

6.27 Расстояние между температурно-усадочными швами в бетонных и железобетонных конструкциях из обычного и жаростойкого бетонов должны устанавливать расчетом. Расчет допускается не выполнять, если принятое расстояние между температурно-усадочными швами не превышает значений, указанных в таблице 6.3, в которой наибольшие расстояния между температурно-усадочными швами даны для бетонных и железобетонных конструкций с ненапрягаемой и с предварительно напряженной арматурой, при расчетной зимней температуре наружного воздуха минус 40 °С, относительной влажности воздуха 60% и выше и высоте колонн 3 м.

Таблица 6.3

Тип конструкцийНаибольшие расстояния между температурно-усадочными швами, м, допускаемые без расчета для конструкций, находящихся
внутри отапливаемых зданий или в грунтевнутри неотапливаемых зданийна наружном воздухе
Бетонные:
а) сборные403530
б) монолитные при конструктивном армировании302520
в) монолитные без конструктивного армирования201510
Железобетонные:
а) сборные и сборно-каркасные одноэтажные726048
б) сборные и сборно-каркасные многоэтажные605040
в) сборно-блочные, сборно-панельные554535
г) сборно-монолитные и монолитные каркасные504030
д) сборно-монолитные и монолитные сплошные403025
Примечания

1 Для железобетонных конструкций (позиция 2), расчетная температура внутри которых не превышает 50 °С, расстояния между температурно-усадочными швами при расчетной зимней температуре наружного воздуха минус 30, 20, 10 и 1 °С увеличивают соответственно на 10, 20, 40 и 60% и при влажности наружного воздуха в наиболее жаркий месяц года ниже 40, 20 и 10% уменьшают соответственно на 20, 40 и 60%.

2 Для железобетонных каркасных зданий (позиция 2, а, б, г) расстояния между температурно-усадочными швами увеличивают при высоте колонн 5 м — на 20%, 7 м — на 60% и 9 м — на 100%. Высоту колонн определяют: для одноэтажных зданий — от верха фундамента до низа подкрановых балок, а при их отсутствии — до низа ферм или балок покрытия; для многоэтажных зданий — от верха фундамента до низа балок первого этажа.

3 Для железобетонных каркасных зданий (позиция 2, а, б, г) расстояния между температурно-усадочными швами определены при отсутствии связей либо при расположении связей в середине температурного блока. Расстояния между температурно-усадочными швами в сооружениях и тепловых агрегатах с расчетной температурой внутри 70, 120, 300, 500 и 1000 °С уменьшают соответственно на 20, 40, 60, 70 и 90%.

     Отдельные конструктивные требования

9.35 Ширину температурно-усадочного шва b в зависимости от расстояния между швами l определяют по формуле

b = εil  (9.6)

Относительное удлинение оси элемента εi  вычисляют в зависимости от вида конструкции и характера нагрева по 6.21-6.24.

Ширину температурно-усадочного шва, вычисленную по формуле (9.6), увеличивают на 30%, если шов заполняется асбестовермикулитовым раствором, каолиновой ватой или шнуровым асбестом, смоченным в глиняном растворе (рисунок 9.2).

а — шов, заполненный шнуровым асбестом; б — то же, с бетонным бруском; в — то же, с металлическим компенсатором; 1 — шнуровой асбест, смоченный в глиняном растворе; 2 — бетонный брусок; 3 — компенсатор; 4 — стальной стержень диаметром 6 мм

Рисунок 9.2 — Температурные швы в конструкциях из жаростойкого бетона

Температурно-усадочные швы в бетонных и железобетонных конструкциях принимают шириной не менее 20 мм.

Когда давление в рабочем пространстве теплового агрегата не равно атмосферному, температурно-усадочный шов должен иметь уширение для установки бетонного бруса. Брус устанавливают насухо без раствора. Между брусом и менее нагретой поверхностью шов заполняют легко деформируемым теплоизоляционным материалом.

В печах, где требуется герметичность рабочего пространства, с наружной поверхности в температурно-усадочном шве должен предусматриваться компенсатор.

Основные правила, которые нужно соблюдать при нарезке швов в бетонных полах

Для получения хорошей бетонной стяжки требуется пользоваться только высококачественными материалами. Деформационные швы должны нарезаться своевременно и грамотно.

https://youtube.com/watch?v=UGocvk01Mig

Нарезка швов должна проводиться сразу после укладки фундамента. Можно также проводить нарезку после набора бетоном нужной прочности. Таким образом будет предотвращено возникновение произвольных трещин.

Когда происходит влажная нарезка, необходимо подождать 12 часов после завершающей обработки бетона. Если соблюдать определенные условия, то нарезку швов вполне допустимо выполнять через одни сутки.

Если бетон очень сухой, нарезка должна проводиться быстро, чтобы исключить осыпание краев.

Нарезка швов в бетоне и их герметизация

При строительстве зданий и сооружений крайне важна гидроизоляция и отлично справится с этим мастика для заделки швов в бетоне

Герметизация бетонных стыков обеспечивает непроницаемость жидкости внутрь межблочных пространств, что особенно важно для помещений с повышенной влажностью. Эта методика защищает швы не только от проникновения влаги, но и оберегает их от агрессивной жидкости, засорения, предотвращает отслаивание покрытия

Чтобы правильно подобрать герметик, нужно взять во внимание приходящиеся на поверхность нагрузки и условия пользования

  1. В чем необходимость?
  2. Виды соединений
  3. Изоляционные
  4. Усадочные
  5. Шпилечные
  6. Конструкционные
  7. Какие материалы и инструменты понадобятся?
  8. Правильная нарезка
  9. Технология процесса герметизации
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
