Как правильно рассчитать диаметр арматуры для ленточного фундамента?

Общая схема армирования

Существует две основные схемы армирования ленты:

  • С четырьмя прутами. Каркас состоит из двух прутков сверху и двух снизу. Применяется при ширине ленты менее 50 см.
  • С шестью прутами. Изготавливается две горизонтальные решетки по три прута, расположенные внутри отливки одна сверху, на 5-7 см под поверхностью бетона, другая — на такой же высоте над основанием ленты.

Выбор схемы обусловлен требованиями СНиП. Расстояние между двумя соседними прутьями не должно превышать 40 см. Если ширина основания велика и не позволяет обеспечить требование СНиП, применяют вторую схему с тремя стержнями в каждой решетке.

Недостатки

У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:

  • При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
  • Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
  • Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
  • Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

  • ленточного типа;
  • в виде монолитной плиты;
  • на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

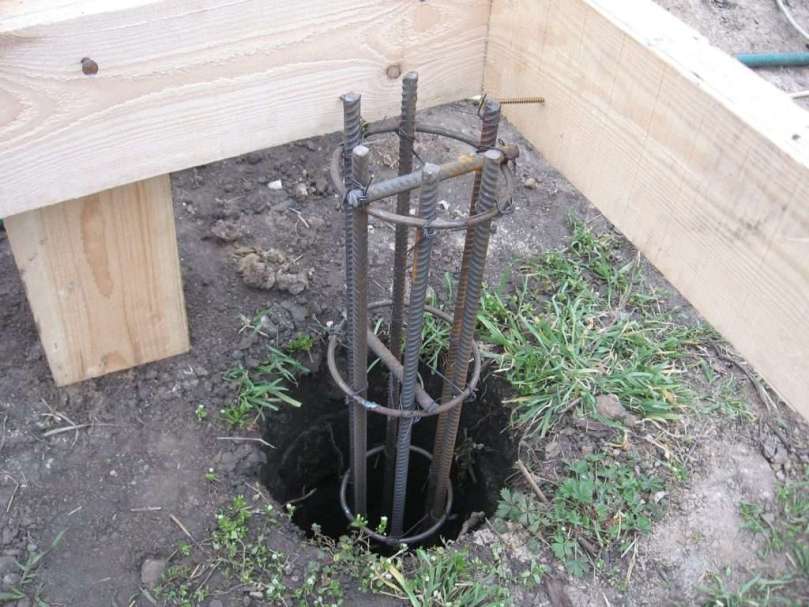

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Loading…

Поделитесь с друьями!

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

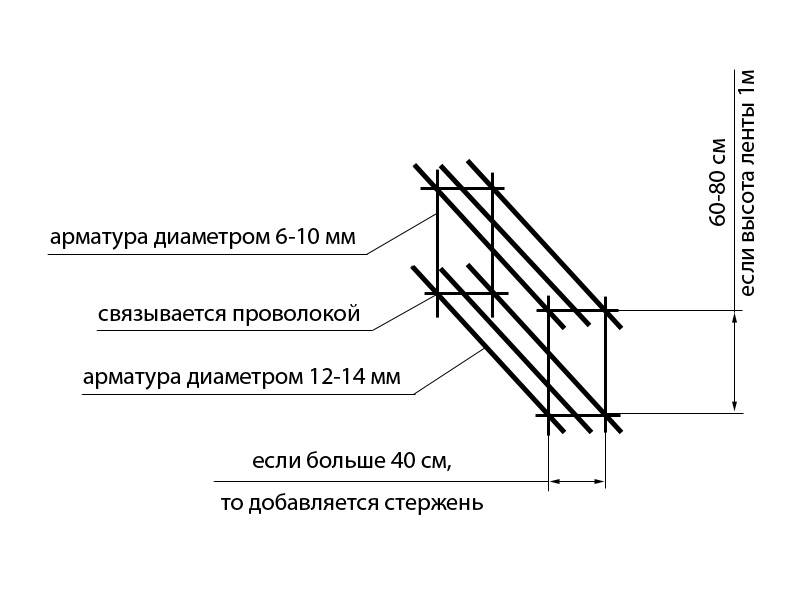

Схема армирования

Конструкция, которую можно универсально применять для армирования ленточного фундамента состоит из четырёх продольных прутков – двух верхних (верхний ярус) и двух нижних (нижний ярус). Соседние прутки в ярусе и ярусы между собой соединяются перемычками. При расположении продольных прутков необходимо соблюдать следующее правило:

Продольный прут должен быть утоплен в бетон не менее чем на 50 мм.

Расстояние между перемычками обычно принимают 0,5 м. Арматуру для перемычек можно использовать тоньше той, что применяется для продольных линий, а именно ¼ её диаметра. Однако тоньше 6 мм арматуру применять нельзя даже для перемычек.

Соединяется арматура между собой при помощи вязальной проволоки или с использованием электродуговой сварки. Применение сварки в последнее время стало редкостью. Доказано, что в месте сварных соединения прутья арматуры очень быстро разрушаются в результате коррозионных процессов.

Вязка проволокой осуществляется плоскогубцами (долго и некачественно) или с использованием специальных устройств: ручных (специальный крючок – недорого и достаточно эффективно) или механических (арматуровязатели на аккумуляторах – вариант неоправданно дорогой для частного строительства).

Специфика армирования фундаментов

Любой ленточный фундамент имеет две части: верхнюю, которая принимает нагрузку от коробки дома, и нижнюю (подошву), которая передает эту нагрузку в грунт. Чтобы сделать максимально прочный и долговечный фундамент, надо укрепить обе эти части. Для этого следует поставить прутья арматуры так, чтобы получилось два горизонтальных параллельных ряда, соединенных более короткими элементами.

Таким образом, мы вплотную подошли к способам вязки арматуры, которые также влияют на необходимое количество прутьев. Но прежде чем вдаваться в подробности, рассмотрим в общих чертах, схему арматуры для ленточного фундамента.

Продольные параллельно идущие прутья принимают на себя основную нагрузку от коробки дома в зонах растяжения. Вертикальные перемычки играют роль каркаса и придают фундаменту прочности на срез. Обычно достаточно заложить 4 горизонтальных прута – 2 вверху и 2 внизу.

Количество поперечных прутьев определяется длиной горизонтальных элементов. Чтобы обеспечить надлежащую прочность, их следует располагать не реже чем в 30 см друг от друга. Расстояние между вертикальными перемычками, опять же, зависит от нагрузки на фундамент и масштабности постройки. Максимально допустимый шаг составляет 80 см. В отличие от продольной арматуры поперечины не имеют такой ярко выраженной ребристой поверхности. Кроме того, они более тонкие, но это не влияет на общую прочность каркаса, если скрепить все детали правильно.

Еще один важный момент – защита арматуры от коррозии. Представьте себе, что во время весенней оттепели грунт начал двигаться, и в бетонной стенке фундамента от давления появилась крохотная трещинка. Со временем она становится все больше, ее размывают подземные и осадочные воды, и вот влага достигает арматуры. Та начинает ржаветь, фундамент теряет прочность и рушится. Безрадостная перспектива, не так ли? Чтобы предотвратить такое развитие событий, необходимо покрыть арматуру антикоррозийным составом, пропитать фундамент снаружи (после застывания) гидрофобной грунтовкой глубокого проникновения, проложить внешнюю гидроизоляцию (рубероид, битумная мастика и т.д.) и сделать водоотвод от здания шириной минимум 1,5 м

Еще одной мерой предосторожности является заглубление арматуры в бетон не меньше чем на 5 см

Схема армирования

От выбора данного формата, зависит сколько понадобиться арматуры для всего дома и каковы будут затраты на его обустройство. Наиболее распространены форматы, собранные из 3-х, 4х и 6-и рядов в каждом. Нормы СП 52-101-2003 определяют порядок оформления и связки:

  • Прутки должны располагаться в ряду не далее, чем через 400 мм (40 см) один от другого.

  • Двусторонний зазор, между стенками траншеи, в которой вы установите связку и крайними рядами должен составлять от 5 до 7 см.

 Придерживаясь этих правил, можно сделать выводы, что при ширине рва:

  • 50 – 70 см, следует устанавливать по 6-ть штук в ряд;

  • от 40 см — по 4-е;

  • от 30 до 40 см — 3-ех стержневую схему.

Способы вязки арматуры

Существует несколько техник соединения продольных армированных элементов с поперечными прутьями, каждый из которых отличается степенью прочности и сложности. Одни схемы предназначены для легких построек, другие рассчитаны на серьезные нагрузки. В зависимости от выбранного способа можно определить необходимое количество арматуры. Мы опишем самые распространенные варианты вязки.

В зависимости от выбранного способа вам понадобятся следующие инструменты:

  • крючок для вязки (можно сделать самому или купить в магазине);
  • кусачки;
  • шуруповерт;
  • плоскогубцы;
  • вязальная проволока;
  • скрепки;
  • вязальный пистолет;
  • сварочный аппарат.

Насчет последнего инструмента стоит немного уточнить. Дело в том, что специалисты не рекомендуют сваривать арматуру для фундаментов, поскольку места соединения элементов являются потенциальными точками возникновения ржавчины. Также крепления получаются недостаточно прочными и могут разрушиться еще на моменте заливки бетона.

Ручная вязка

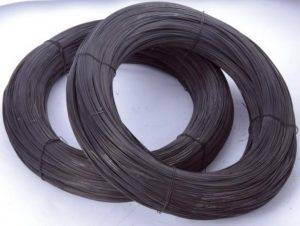

Для этого способа вам понадобится стальная проволока диаметром от 0,8 мм до 1,2 мм в бухтах либо прутья длиной 10-20 см. Суть заключается в том, чтобы сложенной пополам проволокой стянуть два элемента и закрутить ее круглыми кусачками или плоскогубцами. Можно воспользоваться и специальным крючком. Проволоку также надо сложить пополам, чтобы получилась петля, через эту петлю продеть крючок, свободные конца обмотать вокруг связываемых элементов и тоже зацепить крючком. Затем остается протащить их через петлю, прокрутить крючок, чтобы зафиксировать соединение.

Еще один способ ручной вязки арматуры – при помощи шуруповерта. Вденьте патрон в крючок, тогда при включении он будет самостоятельно за пару секунд прочно закручивать проволоку.

Эта техника простая и дешевая, однако соединения могут получиться недостаточно плотными, и контролировать одинаковое качество вязки на всех сегментах не представляется возможным. В результате возникает риск смещения узлов.

Различные скрепки из стальной проволоки также применяются для вязки арматуры. Инструменты для этого не нужны – они просто затягиваются вручную. По этой причине скорость вязки вырастает в 3 раза по сравнению с крючком, для работы не нужно никакого опыта и навыков, арматура соединяется достаточно плотно. В качестве альтернативы стальным скрепкам можно взять пластиковые хомуты. Однако такой вариант больше применим для создания каркаса фундамента под легкие дачные домики или другие небольшие постройки.

Вязальный пистолет

Если вам предстоят большие объемы работы, то чтобы снизить трудоемкость, лучше использовать вязальный пистолет, а не крутить проволоку вручную. Существуют электрические и механические пистолета. Для создания крепления установите насадку в нужное место, включите пистолет, а всю остальную работу он сделает сам.

Электроинструмент очень удобен, поскольку работает автономно, а проволока подается из сменных катушек, наподобие обоймы, как у настоящего пистолета. В результате получаются довольно прочные соединения, и практически не остается лишней проволоки (обрезков). На создание одной точки крепления уходит 1-2 секунды. К недостаткам можно отнести высокую стоимость вязального пистолета, необходимость предварительной подготовки. Также пистолетом невозможно работать в труднодоступных местах каркаса – там придется крутить вручную или затягивать скобами.

Чтобы получить полное представление об этой работе, предлагаем посмотреть видео, как правильно вязать арматуру для ленточного фундамента:

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

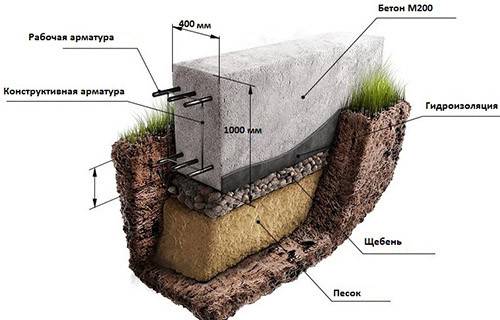

Виды арматуры по расположению и назначению

Из арматуры собирают целый каркас, в котором стальные прутья расположены в разных направлениях. Рабочие прутья – это те, которые принимают на себя основную нагрузку. Для связывания их между собой и правильной ориентации в пространстве используют вспомогательные прутья, т.н. хомуты. Рабочая арматура располагается горизонтально, в продольном направлении, а хомуты могут быть поперечными (располагаются горизонтально) и вертикальными. Не все фундаменты требуют задействовать все три вида арматуры.

  • сечение рабочей арматуры выбирается исходя из расчётов. Расположение прутьев зависит от типа фундамента. Например, в ленточном фундаменте рабочие прутья располагаются продольно в один или два ряда. Количество рядов арматуры зависит от толщины фундамента: при толщине менее 150 мм можно использовать только один ряд;
  • поперечное армирование необходимо для соединения рабочей арматуры. При возведении ленточного фундамента поперечные пруты необходимы, а при заливке бетоном монолитной плиты обходятся без них;
  • вертикальное армирование используется там, где рабочая арматура расположена в два и более слоя.

По назначению арматуру делят на рабочую, конструктивную и монтажную. Конструктивная – та самая, которая берет на себя максимум нагрузки. Конструктивная арматура принимает на себя нагрузку от усадки, а монтажная – служит для объединения конструктивной и рабочей арматуры в единый каркас. Отдельно иногда выделяют анкерную арматуру – это закладные детали.

Пример подсчета

Исходные данные:

  • Ленточный фундамент.
  • Стены – 5 и 6 м. Внутренняя стена – 5 м.
  • Пусть в схеме армирования будет 4 продольных прута d = 12 мм.

1. Рассчитываем периметр будущего здания: (5 м + 6 м)*2 = 22 м.

2. Находим общую длину ленты: складываем периметр с внутренней стены. 22 + 5 = 27 м.

3. Выясняем общую длину арматуры, учитывая схему армирования фундамента:

а) при условии, что приобретаются стержни необходимой длины: 27 м * 4 шт = 108 м;

б) при условии соединения отрезков (учитывая, что нахлест в этом случае берется от 1 м, а у каждого из продольных прутьев одно скрепление):

  • находим число соединений путем умножения числа стержней на количество стен: 4 * 5 =20 шт;
  • умножаем размер нахлеста на число скреплений и выясняем дополнительную длину: 20 шт * 1 м = 4 м;
  • суммируем дополнительную арматуру с длиной, рассчитанной при условии приобретения нужных прутьев: 108 + 20 = 128 м.

4. Рассчитываем длину гладких стержней d = 10 мм, используемых в горизонтальных поперечных перемычках и вертикальных стойках. Расстояние между перемычками – 0,5 м:

  • Вычисляем число армировочных колец путем деления общей длины фундамента на расстояние между перемычками: 27 / 0,5 = 54 м.
  • Рассчитываем периметр 1 кольца, принимая расстояние между прутьями за 0,25 м: (0,5 + 0,25)*2 = 1,5 м.
  • На основании этих двух значений считаем общую длину стержня: 54 * 1,5 = 81 м.
  • Учитываем нахлесты и обрезки, прибавляя примерно 10% к полученной длине: 81 м +10% = 89,1 м. Округляем до 90 м.

Так как материал продается на вес, а не на метраж, рассчитываем расчет массы. Вес изделий металлопроката регламентируется ГОСТ 5781-82, стального круга – ГОСТ 2590-88. Стандарты отличаются шагом диаметров. В таблице расчета указаны значения для стержневой арматуры:

ДиаметрВес, кг/м
141,210
120,888
100,395
80,222

5. Используя данные таблицы, находим массу арматуры, необходимой для обустройства ленточного фундамента:

  • Ребристой арматуры d = 12 мм: 128 м * 0,888 кг/м = 113,664 кг.
  • Гладкой арматуры d = 10 мм = 90 м * 0,395 кг/м = 35,55 кг.

В качестве соединений деталей лучше применять вязальную проволоку, а не сваривание, так как при сварке обычно у металла меняется структура, а это способствует его раннему разрушению и, как следствие, уменьшению со временем прочности здания.

6. Рассчитываем количество проволоки:

На одну связку при этом тратится около 0,3 м вязальной проволоки диаметром от 0,8 до 1,2 мм. Рекомендуемый материал проволоки для арматурного каркаса фундамента – сталь. В каждом соединении по 4 связки: 20 шт (общее число соединений) * 0,3 м * 4 шт = 24 м.

Оптимальное количество арматуры

Для верного расчета не стоит пренебрегать специализированной литературой. Как пример – пособие «Армирование элементов монолитных железобетонных зданий», где указывается, что при превышении стороной основания длины 3 м разрешается применять арматурные прутья d = 12 мм и толще, а для равномерного распределения нагрузки на несущую конструкцию – создавать 2 армирующих пояса с двумя арматурными прутами того же диаметра.

При высоте каркаса фундамента до 0,8 м минимальный диаметр поперечных прутьев должен превышать ¼ диаметра продольных и быть больше 6 мм. При каркасе, высота которого – более 0,8 м, минимальный диаметр должен составлять 8 мм.

Чем вязать арматуру

Для создания из арматурных прутьев пространственной фигуры их необходимо скреплять. Эту операцию выполняют с помощью сварки, либо используют для вязки мест соединений проволоку или пластиковые хомуты. Опыт подсказывает, что при вязке проволокой наиболее удобно работать при ее диаметре 1,2-1,4 мм. Более тонкая слабовата, а более толстую трудно изгибать.

Подойдет как оцинкованная, так и черная проволока. Если она слишком жесткая и плохо гнется, можно прокалить моток в костре. Своими руками можно добыть вязальную проволоку из старой автомобильной шины. Для этого достаточно сжечь покрышку на костре.

Очень удобно использовать для быстрой вязки арматуры пластиковые хомуты. Наиболее надежны изделия со вставкой из проволоки. Следует понимать, что на морозе пластик потрескается, то есть оставлять на зиму связанный арматурный каркас нельзя.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

  • фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
  • основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

  • шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
  • шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
  • шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

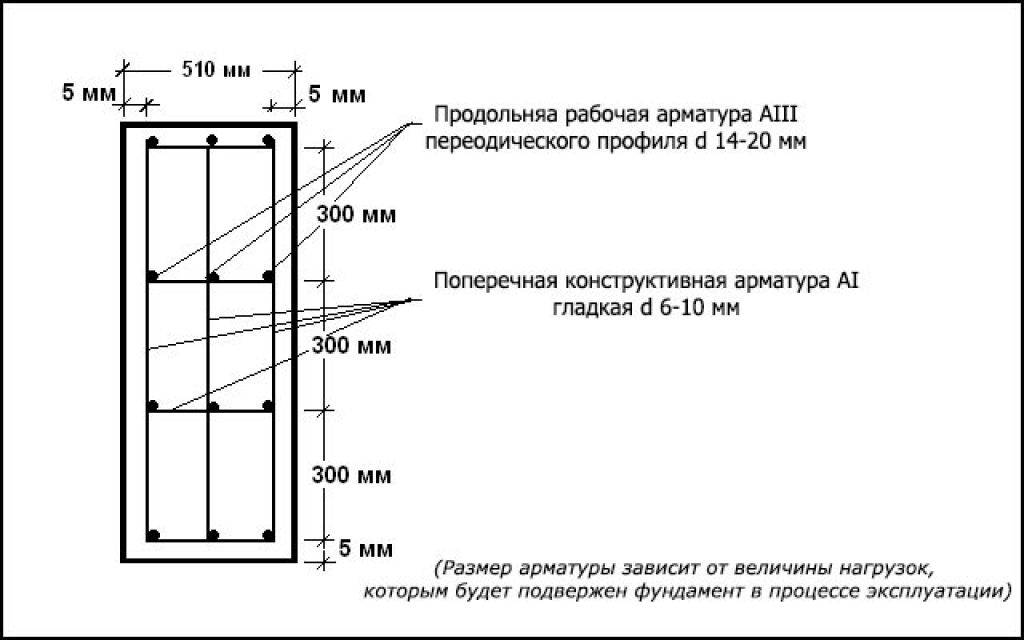

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

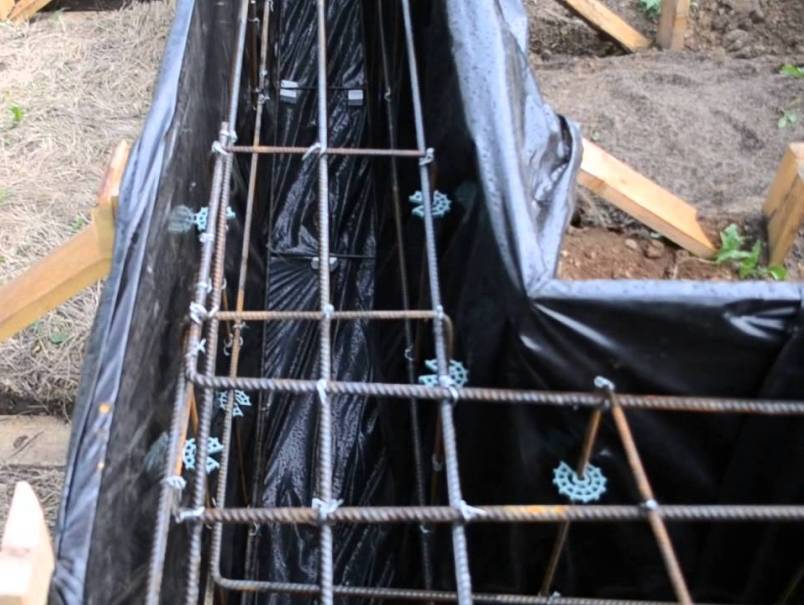

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

  1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
  2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
  3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
  4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
  5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
