Материал арматуры
Еще недавно арматура и стальной прут были синонимами. Теперь же для изготовления арматуры используются не только разные виды стали.
Арматура для фундамента может быть следующих видов:
- стальная – классика жанра. Сталь – это сплав железа и углерода, а ее свойства зависят от пропорций этих компонентов, а также от наличия присадок. На качества стали влияет способ ее производства. Кроме того, прутья могут быть гладкими или рельефными, что также влияет на эксплуатационные качества арматуры. Сталь отличатся высокой прочностью и надежностью, не деформируется даже при значительных нагрузках, а работать с ней относительно просто – прямо на строительной площадке такую арматуру можно согнуть. Из минусов стоит отметить только подверженность коррозии;
- композитная арматура производится на основе пластиков. Стоит дороже металлической, но не боится коррозии, не проводит электричество, весит меньше и выдерживает солидные нагрузки на разрыв (порой более значительные, чем стальной аналог). Бывает гладкой и рифленой. В частном строительстве используется редко из-за высокой цены. Композитная арматура может быть следующих видов:
- базальтопластиковая изготавливается на основе базальта – прочной горной породы. Базальт расплавляется, вытягивается в нити, которые переплетаются с пластиковыми нитями. Такую арматуру оправданно использовать при строительстве стен, так как она отлично проводит радиоволны, не создавая помех. Идеально для зданий, где необходимо настроить беспроводной интернет;
- стеклопластиковая арматура идеально подходит для строительства фундаментов, поскольку не боится коррозии и не проводит тепло, а значит, она не станет местом образования мостиков холода, которые приводят к разрушению конструкций. Стеклопластик, как и базальтопластик, хорошо пропускает радиоволны. Главное же его преимущество – высокая прочность на разрыв, в 1,5 раза больше, чем у стали;
- углепластиковая арматура производится на основе графита или алмаза, отсюда – высокая прочность, но и высокая цена. Прочность на удар и излом выше, чем у стали, что позволяет использовать меньше прутков для достижения того же уровня прочности;
- стеклоармированный полиэтилентерефталат производят методом переплетения волокон лавсана и стекла. Стекло предварительно сильно нагревают и протягивают, благодаря чему оно становится прочным. Лавсан же придает материалу гибкость, потому такую арматуру хорошо использовать в подвижных почвах.
Пластиковая арматура пока используется достаточно редко – в большинстве случаев в ней нет никакой необходимости, потому далее речь пойдет исключительно о стальной арматуре.
Основные положения СНиП 52- 01- 2003
Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.
Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.
Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:
| Условия использования арматуры | Минимальный диаметр арматуры | Нормативный документ |
| Продольная рабочая арматура вдоль стороны 3 метра или менее | 10 мм | Армирование элементов монолитных железобетонных зданий |
| Продольная рабочая арматура вдоль стороны более 3-х метров | 12 мм | Армирование элементов монолитных железобетонных зданий |
| Конструктивная арматура | Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Поперечная арматура (хомуты) сжатых элементов | Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных изгибаемых каркасов | не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее | 6 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Хомуты вязаных каркасов высотой сечения более 80 см | 8 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.
Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:
Выбор диаметра
По большому счёту армировать фундамент можно любой арматурой, разным будет лишь количество стержней. При выборе диаметра и количества продольных стержней необходимо (ну или хотя бы – желательно) придерживаться требований СНиП 52−01−2003 «Бетонные и железобетонные конструкции».
Проще всего рассмотреть выполнение данного правила на примере.
Итак, высота фундамента составляет 2,2 метра, а его ширина – 40 см (0,4 м). Тогда площадь сечения фундамента составит: 2,2 ∙ 0,4 = 0,88 м2.
Требуемая суммарная площадь сечения продольной арматуры вычисляется: 0,88 / 1000 = 0,00088 м2.
Следующий расчет производится в табличной форме:
| Диаметр арматурного прутка | Площадь сечения одного прутка,м2 | Необходимое количество прутков (получается делением требуемой суммарной площади сечения продольной арматуры (0,00088 в рассматриваемом примере) на площадь сечения одного прутка |
| 6 | 0,0000283 | 31,12 |
| 8 | 0,0000503 | 17,51 |
| 10 | 0,0000785 | 11,2 |
| 12 | 0,0001131 | 7,78 |
| 14 | 0,0001539 | 5,72 |
| 16 | 0,0002011 | 4,38 |
| 18 | 0,0002545 | 3,46 |
| 20 | 0,0003142 | 2,8 |
| 22 | 0,0003801 | 2,31 |
| 25 | 0,0004909 | 1,79 |
| 28 | 0,0006158 | 1,43 |
| 32 | 0,0008042 | 1,09 |
| 36 | 0,0010179 | 0,86 |
| 40 | 0,0012566 | 0,7 |
* такие расчёты чрезвычайно удобно производить в Microsoft Excel.
Как показывает анализ таблицы, если применить арматуру диаметром 6 мм, то конструкция потребует более 30 продольных прожилин. Применение арматуры 40 мм – и одной оказывается много.
На каком же варианте остановиться? Здесь на помощь приходит простое правило:
Продольный каркас арматуры должен состоять из двух ярусов – верхнего и нижнего – минимум по две прожилины в каждом из них.
Таким образом, самым идеальным станет диаметр 16 мм с требуемым количеством жил – 4,38. Два продольных прутка снизу и два – вверху.
Как вариант можно рассмотреть и 14 мм пруток (прутков требуется – 5,72). В таком варианте нижний и верхний ярусы будут состоять из 3 прожилин каждый.
Схемы армирования ленточных фундаментов
Основную изгибающую нагрузку ленточный фундамент воспринимает в горизонтальной (продольной) плоскости. То есть, продольные прутки арматуры работают на растяжение максимально. Стоит также уточнить, что рабочими в фундаменте являются верхний и нижний ряды арматуры.
Для малоэтажных домов применяют две схемы рабочего армирования:
- Четыре рабочих стержня (два прута сверху и два снизу)
- Шесть стержней (три сверху и три снизу)
Выбрать нужную схему достаточно просто. По СНиП, расстояние между стержнями рабочей арматуры в одном ряду, не должно превышать 40 см.
Если учесть защитный слой бетона с каждой стороны по 5 см, то получаем следующее:
- Фундамент шириной до 50 см – схема с четырьмя прутками.
- Ширина от 50 до 90 см – схема с шестью стержнями.
Как работает арматура
Основные элементы каркаса — горизонтальные стержни. Они имеют увеличенную по сравнению с остальными прутками толщину, располагаются на небольшом (примерно 5 см) расстоянии от поверхностей.
Вертикальные прутки — хомуты — служат для поддержки несущих элементов и после заливки бетона становятся практически не нужны.
При появлении растягивающих или изгибающих напряжений, стальные стержни начинают принимать их на себя, одна часть работает на сжатие, а противоположные — на растяжение. Бетон без последствий выдерживает давление, а растяжение принимают арматурные прутки, способные переносить значительные нагрузки.
Это обеспечивает целостность ленты, увеличивает ее несущую способность и долговечность.
Виды и размеры арматуры
Для армирования ленточного фундамента используются два вида арматуры:
Металлическая. Изготавливается из горячекатаного стального прутка с нанесенными ребрами, способствующими сцеплению стержня с массивом бетона.
Композитная. Существуют три основных вида — стеклопластиковая, углепластиковая и базальтопластиковая арматура
Этот вид появился относительно недавно, строители относятся к нему с осторожностью.
Несущие стержни имеют разные размеры — 6,8,10,12,14,16,18 мм и т.д. до 80 мм в диаметре. Композитные прутки имеют меньший диапазон размеров от 3,5 до 48 мм. Для изготовления хомутов применяют более тонкие прутки с гладкой поверхностью.
Наиболее распространена металлическая арматура, имеющая высокую прочность, обеспечивающая целостность и несущую способность фундамента. Относительный недостаток — склонность к коррозии и большой вес материала.
Композитные стержни значительно легче металлических, обходятся дешевле и не подвержены коррозии. Единственным недостатком можно считать неспособность изгибаться, что в некоторых случаях бывает необходимо.
Кроме того, соединение на сварку для них недоступно. Специалисты пока не успели составить достаточно веское мнение о композитной арматуре, она появилась не так давно, чтобы успеть собрать статистику и предметно изучить ее рабочие качества.
Армирование ленточного фундамента
Ленточные фундаменты бывают:
- Прямоугольными;
- Одноступенчатыми или многоступенчатыми;
- Трапециевидными;
- Могут иметь форму буквы T, предназначены для грунта фундамента с большей сжимаемостью.
Статистика показывает, что большая часть проблем с ленточным фундаментом возникает из-за неправильной укладки арматурных стержней, проблем с коррозией из-за неадекватных покрытий, плохой плотности бетона и чрезмерного растрескивания.
Следует соблюдать три основных правила:
- Стержни, кронштейны и другие разновидности арматуры должны оставаться в положении, определенном в проекте, в пределах определенных допусков. Также необходимо правильно закрепить и сделать нахлесты и анкеры;
- Лигатуры должны быть выполнены таким образом, чтобы во время литья конфигурация, определенная в сборке, не изменялась;
- Установленная и закрепленная арматура должна позволять укладку бетона и его уплотнение, для чего необходимо принять минимальные расстояния и адекватное покрытие арматуры.
Если арматурный каркас придется транспортировать, следует учитывать следующие нюансы. Сформованный материал может подвергаться другим воздействиям, таким как обработка, хранение, транспортировка, установка, во время которых конструкция может подвергаться деформации, что снижает ее эффективность.
С какой целью выполняется армирование
Полотно ленточного фундамента подвергается неравномерным нагрузкам в процессе эксплуатации. Это обуславливается неоднородностью плотности почвы и различиями в элементах строительной конструкции. Бетонное основание хорошо сопротивляется сжатию, а для увеличения стойкости к изгибам и растяжению нужно армирование.
Для этого вертикально и горизонтально расположенные прутья скрепляются с помощью проволоки и собираются в каркас, придающий бетонному изделию монолитную жесткость. Его прочность и долговечность зависит не только от сорта используемого бетона, но, в значительной степени, от надежности арматурного каркаса.
Особенности армирования углов
Правильная вязка арматуры для ленточного фундамента невозможна без усиления углов металлического каркаса, так как именно эти участки испытывают на себе наибольшие нагрузки. Существует несколько общепринятых схем армирования углов. Общее правило: от каждого угла в обе стороны устанавливают 2-3 поперечных пояса с шагом 0,5 от основного расстояния между этими элементами (в нашем примере это составляет 250 мм).
На фото показаны три основных способа, как армировать ленточный фундамент в углах:
Способ № 1: углы армируем методом загиба основных продольных прутьев и связыванием перехлеста.
Способ № 2: используем Г-образные элементы (по три штуки на каждый продольный уровень армирования, то есть – 9 штук на каждый угол).
Способ № 3: применяем П-образные дополнительные элементы (по две штуки на каждый продольный уровень армирования, то есть – 6 штук на каждый угол).
На заметку! Можно применять и комбинированные методы для усиления углов металлического каркаса фундамента. Например, загиб продольных прутков плюс дополнительное применение 1÷2 Г-образных элементов.
Разобраться в тонкостях армирования ленточного фундамента поможет видео:
Расчет количества арматуры
Фундамент ленточного типа
При расчете необходимого количества элементов арматуры для ленточного фундамента требуется определить несколько вспомогательных параметров (в формулах используются буквенные обозначения параметров фундамента, приведенные выше):
- На основании известной нам общей длины фундамента мы можем вычислить общую длину прутьев арматуры, которая приходится на один пояс армирования (D)
D = К х P
Далее требуется определить количество (Q) и длину (C) горизонтальных элементов, соединяющих прутья в одном поясе:
Q = P / L,
С = (Т х (К-1)) + 0,05
0,05 метра — это запас, 2,5 сантиметра — это расстояние, на которое перемычка должна выступать за край прута.
Умножив количество горизонтальных перемычек на их длину, определим суммарную длину (W) материала для них:
W = C х Q
Аналогично рассчитываем количество (J) и длину (U) вертикальных перемычек:
J = P / N
U = (Н х (R-1)) + 0,05
Их общую длину можно рассчитать по формуле:
F = J x U
Общее количество арматурных элементов в метрах (S) рассчитывается по формуле:
S = (W + D + F) x R
При покупке материала для изготовления арматурных элементов рекомендуется увеличить полученный результат на 10%. Такой запас должен перекрыть возможные ошибки при расчете и неточности при монтаже каркаса фундамента.
Арматуру любых диаметров принято измерять не в метрах, а в килограммах. Ниже приведена таблица соответствия длины арматуры ее весу.
| Диаметр арматуры | Вес в одном погонном метре (кг.) |
| 8 | 0,222 |
| 10 | 0,395 |
| 12 | 0,888 |
| 14 | 1,210 |
Используя данные из таблицы, легко рассчитать массу арматуры, требующейся для изготовления фундамента.
Фундамент столбчатого типа
Расчет количества арматуры для фундаментов этого типа аналогичен – высота столба умножается на количество стержней и перемычек. Полученный результат умножается на количество столбов в основании.
Отличия в армировании столбчатого фундамента вызваны его конструктивными особенностями и заключаются в том, что для этого типа фундамента применяется арматура двух типов:
Стержни из ребристой арматуры устанавливаются вертикально и являются силовым каркасом фундамента. Горизонтальные перемычки из гладкой арматуры (чаще всего используется проволока) не являются несущими конструкциями и служат для соединения вертикальных стержней между собой.
Как правило, каркас столбика состоит из четырех вертикальных стержней, соединенных между собой «хомутами» из гладких элементов. Расстояние между горизонтальными перемычками — 30-40 сантиметров.
Как сделать правильный выбор
Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.
Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.
Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения
Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.
Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.
Выбор сечения и количества
Как укладывать арматуру – зависит от типа фундаментного основания. Для того, чтобы правильно уложить арматуру в ленточном фундаменте, применяют прутья сечением 1.0 – 1.4 см. Окончательный выбор зависит от предполагаемых нагрузочных воздействий.
Для ленточной основы любой высоты устраивают пару армопоясов – снизу и сверху, которые состоят из двух продольно уложенных ребристых прутьев, соединенных гладкими перемычками сечением 0.8 см.
Усиление фундаментной плиты подразумевает существенные финансовые расходы. Часто возникает вопрос – какая арматура нужна для монолитной плиты фундамента? Как правило, в таких случаях используют ребристые стержни, диаметр которых равен 1.0 – 1.6 см. Этот показатель определяется с учетом типа почвенного состава и массы объекта. Шаг арматуры в фундаментной плите представляет собой два металлических пояса с клетками, стороны которых равны 200 мм.
Для укрепления свайного фундамента используется арматура, диаметр которой равен 1 см. В каждую сваю закладывается от двух до четырех прутьев, изредка их количество увеличивают, если позволяет диаметр опорного элемента.
Расстояние между арматурой и стенками сваи должно быть не менее пяти сантиметров, связка стержней выполняется гладкими поперечинами, диаметр которых шести миллиметрам.
Определив, какую арматуру необходимо использовать для устройства фундамента дома, необходимо уточнить ее потребность. Проблема заключается в том, что для каждого типа фундамента формируются разные арматурные сетки.
Шаг арматуры в ленточном фундаменте устраивается с таким расчетом, чтобы относительное количество продольных прутков превышало общее сечение основания на 0.1 %. А вот шаг поперечной арматуры в ленточном фундаменте определяется с учетом максимального веса объекта.
Сколько металлических стержней понадобится для заливки фундаментной плиты? Все вычисления выполняются аналогично выбору объема металла для ленточного фундамента.
Потребность стержней для столбчатого фундамента определить легко. Зная количество элементов в одной опоре, умножаем значение на число столбов и получаем искомый результат. Кстати, в таких случаях армирование допускается выполнять из подручных материалов. Для легких построек типа гаража вместо арматуры в фундамент каждой опоры вставляют металлические трубы.
Что необходимо для расчета
Определение достаточных значений главных параметров основы объекта позволяет получить конструкцию с нужными характеристиками по степени прочности, устойчивости на растяжение/сжатие и сроку службы.
Как правильно армировать ленточный фундамент
Для этого необходимо произвести расчет арматуры (количество материалов и определение степени жесткости прутка по диаметру), а также вычислить нагрузочное усилие, оказываемое на грунт и сам фундамент. В расчетах фигурируют габариты основы объекта, характеристики почвы и размеры самой постройки.
Расчет арматуры для ленточного фундамента
Чтобы рассчитать количество прутьев, необходимо знать, как будет устроено основание постройки: периметр, ширина бетонной ленты, ее высота. Кроме того, расчет арматуры предполагает вычисление вида прутка.
Способы ручной вязки
Играет роль шаг монтажа вертикально ориентированных прутьев. Учитывая, что наиболее высокие нагрузки на разрыв направлены вдоль бетонной полосы ленточного фундамента, для упрочнения конструкции лучше использовать в качестве продольных прутьев арматуру диаметром до 16 мм.
Поперечные и вертикально ориентированные прутки могут обладать меньшей прочностью: диаметр 6-10 мм. Рекомендуемый шаг монтажа вертикальной арматуры лежит в пределах 10-20 см. Высокая частота установки прутьев объясняется повышенными нагрузками на разрыв, которые воздействуют на ленточный фундамент.
Пример расчета
Каркас включает в себя два пояса, т. е. перевязка арматуры производится в двух местах вертикально ориентированных прутьев (поверху и понизу). Учитывая, что наиболее высокие нагрузки приходятся на верхнюю поверхность основания ленточного типа, слишком сильно заглублять нижний пояс не рекомендуется. Чтобы рассчитать количество продольных прутьев для каждого пояса, нужно ширину основания (например, 0,4 м) разделить на шаг установки прутков (0,2 м): 0,4/0,2=2.
Схема армирования углов
К примеру, расчет арматуры выполняется для объекта 6х12 м. Тогда длина продольных прутьев по каждой из сторон ленточного фундамента дома будет равна: 12*2*2*2=96 м, где умножалась длина двух длинных сторон конструкции, количество продольных прутьев нижнего и верхнего пояса (по 2 шт.).
А чтобы определить общую длину материала для монтажа поперечных прутков, нужно умножить 180 на ширину фундамента (0,4 м): 180*0,4=72 м. Расчет арматуры вертикальной установки определяется с учетом высоты ленточного основания (1 м). Так, умножив количество пересечений с продольной арматурой (180) на 4 и на высоту фундамента, получится 720 м материала.
Если монтаж будет выполняться методом перевязки, нужно рассчитать еще и количество вязальной проволоки. Для этого нужно умножить количество прутков, расположенных вертикально, на 2. Получится количество соединений 1440. Учитывая, что для одной точки достаточно 0,4 м проволоки, нужно приобрести 576 м. Прочность основания будет зависеть от веса возводимого объекта: чем выше значение данного параметра, чем больше материала потребуется, так как шаг установки при этом будет меньше, а значит, и количество прутьев значительно возрастет.
Чтобы определить, какую арматуру лучше использовать при монтаже, следует знать уровень оказываемой нагрузки на основание объекта. Например, для фундамента основным является пруток больших диаметров.
Как правильно армировать ленточный фундамент
Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.
Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.
Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.
Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.
Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.
Особенности
Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).
В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.
Армирование имеет следующие преимущества:
- препятствует проседанию грунта под зданием;
- утвердительно сказывается на шумоизоляционных качествах фундамента;
- повышает устойчивость фундамента к резким перепадам температурных режимов.
Кроме положительных качеств основание такого типа имеет и минусы. Их нужно учитывать при выборе фундамента, чтобы здание было крепким и надёжным. К недостаткам можно отнести:
- Возможность применения на сухих или каменистых почвах. Если заливать фундамент на нестабильной илистой основе, то возможно сползание грунта под тяжестью дома.
- Неэкономичный расход в случае заливки на большую глубину. Это может потребоваться при возведении здания на торфянистом участке или на поверхности с высокой влажностью.
Форма фундамента должна быть замкнутой, она тоже влияет на прочность. Планировка зависит от проекта и создания опалубки. Фундамент должен прокладываться не только под внешними стенами, но и под внутренними перегородками, которые также будут создавать нагрузку на основу дома.
Схема армирования ленточного фундамента
Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.
Для частных малоэтажных домов в основном используются две схемы армирования:
- четырьмя стержнями
- шестью стержнями
Какую схему армирования выбрать? Все очень просто:
Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм).В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.
И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.
Армирование подошвы
Армирование ленточного фундамента с подошвой, которая увеличивает несущую способность конструкции, проводится с некоторыми нюансами.
- Траншея выкапывается на один метр шире, чем ширина основания (подошвы).
- Устанавливается опалубка под подошву.
- Закладывается армирующий каркас основания.
- Собирается армокаркас ленты дома, устанавливается на предыдущую конструкцию и крепится к ней проволокой по соприкасаемым элементами через каждые 20 см.
- Монтируется опалубка ленты фундамента.
- Проводится заливка бетонного раствора.
Через 7 дней можно опалубку разобрать, через 10 дней фундамент гидроизолируют и засыпают грунтом. Через 28 дней его можно нагружать.
Виды фундаментов
После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:
- Ленточное.
- Свайное.
- Плитное.
Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.
Ленточное основание
Ленточный фундамент под кирпичный дом
Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:
- Монолитные.
- Сборные.
Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.
Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.
Свайные основания
Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.
Свайный фундамент под кирпичный дом
В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:
- Забивная.
- Буронабивная
- Винтовая.
Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.
При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.
Плитный фундамент
Плитный фундамент
Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.
Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.
Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.
Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.
Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

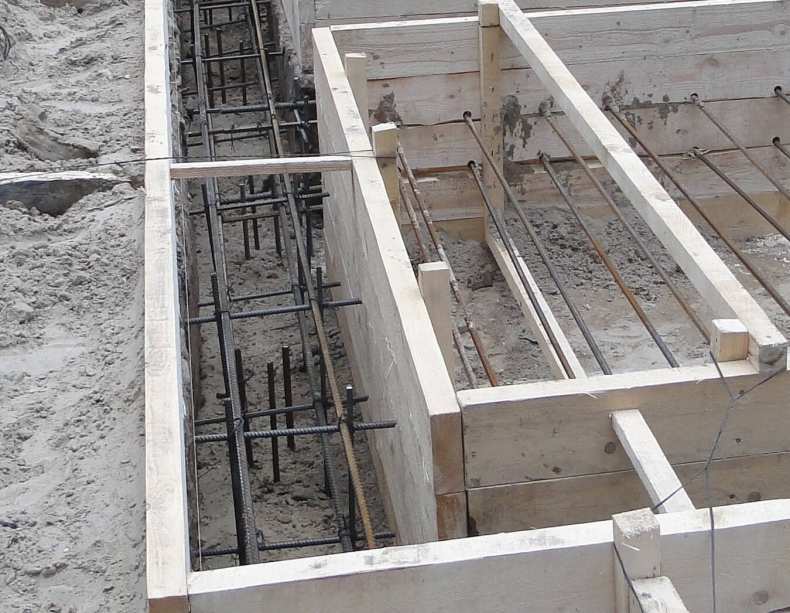

Виды арматуры для связывания
До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.
Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.
Связывание металлической арматуры
Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.
Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.
Связывание композитной арматуры
Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.
Связывание стеклопластиковой арматуры
Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.
