Дизайн дома в стиле фахверк своими руками

Немецкий стиль домов фахверк

Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.

С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.

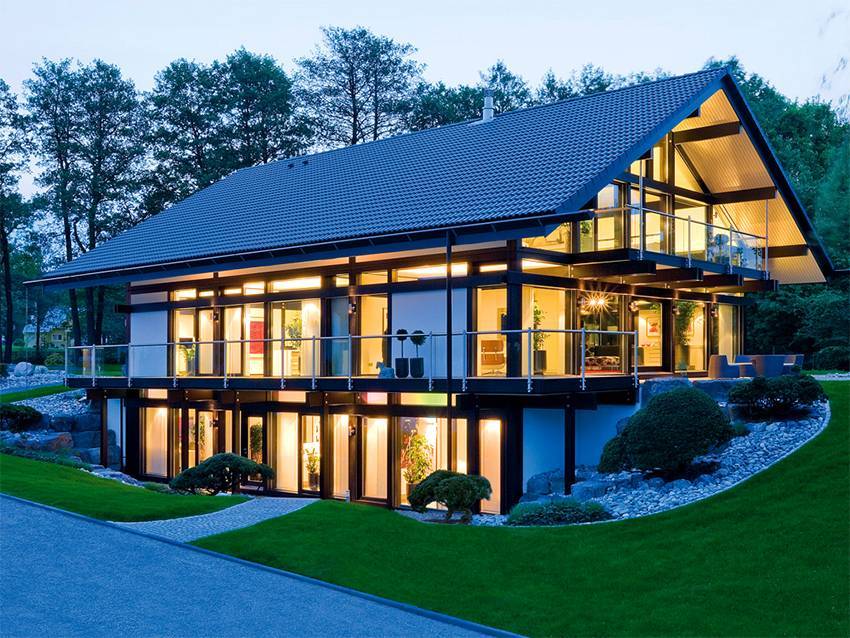

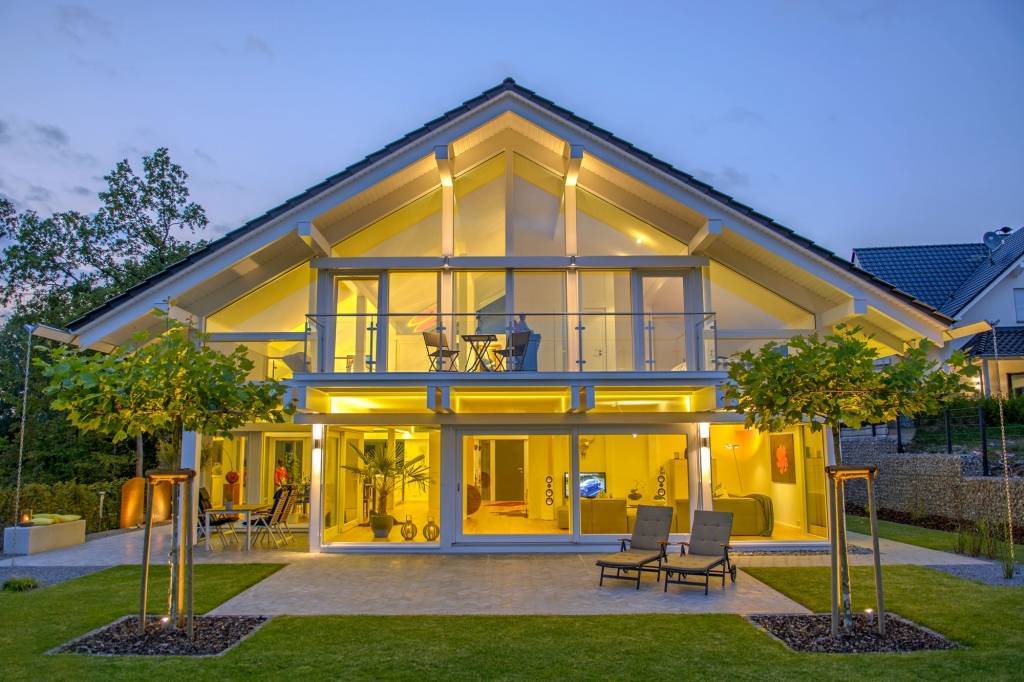

Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент  загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.

Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.

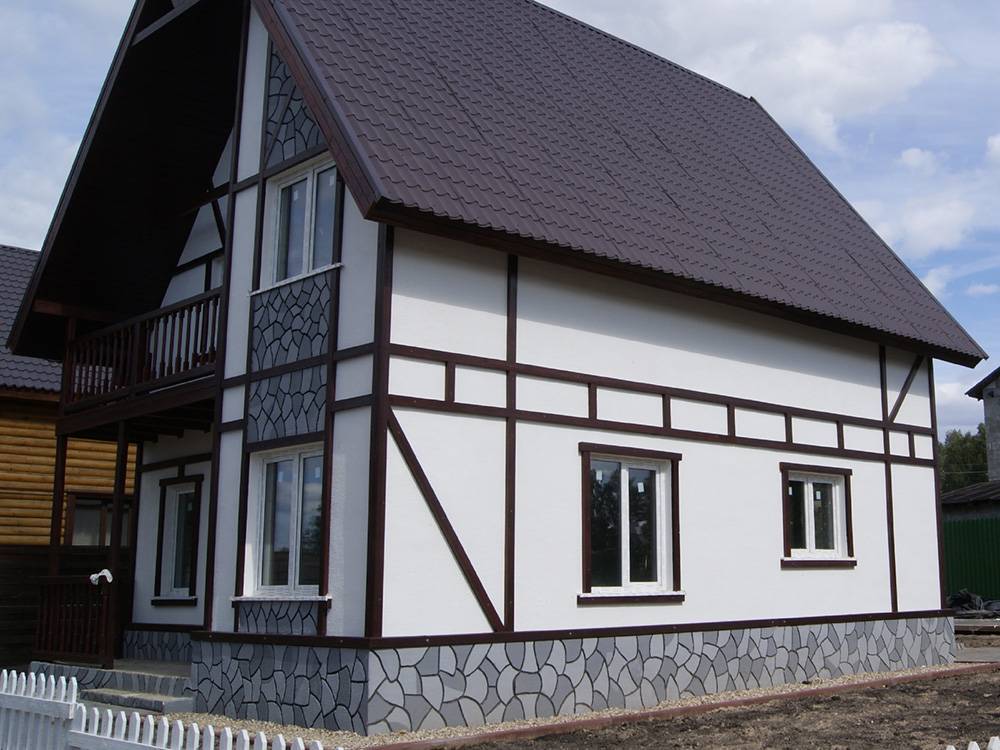

Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.

Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.

В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.

Дом в стиле фахверк своими руками

Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.
Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным  средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.

Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.

Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.
Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.

Утепляем стены

Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.

Схема правильного утепления каркасных стен

Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.

Достоинства и недостатки

Фахверковые дома пользуются популярностью не только из-за своего внешнего вида, но и по ряду других причин. Однако есть у этой конструкции и минусы.

Главным недостатком является обилие дерева в конструкции. Оно:

  • пожароопасное;
  • подвержено гниению;
  • разрушается насекомыми-вредителями;
  • подвержено плесени и грибку.


Чтобы защитить постройку от этих бед, строители на этапе возведения каркаса покрывают балки дома в стиле фахверк специальными растворами. Они препятствуют возгоранию, защищают от плесени и насекомых, не дают влаге попадать внутрь материала. Однако такую обработку следует делать регулярно, через определенные промежутки времени. Для забывчивого хозяина нарушение сроков пропитки может стать серьезной проблемой.

Еще один минус в том, что каркасная конструкция не является сплошной и нуждается в качественном утеплении. Эту задачу удается решить с помощью современных материалов, таких как минеральная вата.

К недостаткам относят также и то, что для дома фахверк требуется разрабатывать индивидуальный проект. Это разумно, ведь нагрузка на фундамент зависит от выбранного материала для заполнения межбалочного пространства. Поэтому участие специалиста в составлении документации является желательным.

Но все эти минусы перекрываются обилием плюсов. К ним относятся такие:

  • дом не нуждается в капитальном фундаменте;
  • его строительство можно выполнить быстро и с небольшим количеством работников;
  • внутренние коммуникации прокладываются без проблем, их можно спрятать в пространстве между внутренней и внешней стеной;
  • небольшой вес конструкции избавляет строение от последующих усадок.


Но главный плюс таких домов – в их исключительной эстетичности. Независимо от выбранного стиля, современного или классического, фахверковые дома буквально ласкают взор.

Каркас с щитовым заполнением

Современные утеплённые фахверковые стены рассчитаны на продолжительный срок эксплуатации (не менее 50 лет) и соответствуют требованиям СП 50.13330.2012 «Тепловая защита зданий».

Каркас собирают из клеёного бруса сечением 200× 00 мм и более (на широтах Москвы и Санкт-Петербурга обычно 230×230 мм) с помощью металлического крепежа — стяжных шпилек, уголков, разъёмных кронштейнов и др. Узлы крепления расположены скрыто либо декорируются под старинные нагельные соединения. Как правило, каркас состоит из стоек, обвязок и ригелей. Усиливать его раскосами, если того не требует архитектурно-дизайнерский замысел, не нужно: требуемую жёсткость обеспечивают металлический крепёж и листовое заполнение промежутков между стойками. Все детали каркаса доставляются на объект полностью готовыми к монтажу, часто окрашенными в условиях цеха.

Владимир Григорьев/Burda Media

Варианты стен: 1 — фасадный лист на цементной основе; 2 — пенополиуретановое напыление; 3 — плита из минеральной ваты; 4 — гипсокартонный лист.

Владимир Григорьев/Burda Media

1 — декоративный кирпич; 2 — плита полимерного утеплителя (PIR); 3 — черепной брусок; 4 — гипсокартонный лист.

Вариантов заполнения множество, но обычно снаружи монтируют цементно-стружечные плиты или ОСП-3, а изнутри гипсокартонные или гипсоволокнистые листы. Для крепления листовых материалов на стойки набивают два ряда черепных брусков.

Все детали и основные соединения каркаса остаются на виду, поэтому к материалам и качеству сборки предъявляют самые высокие требования.

EuroCode5

Комбинированные фермы заменяют массивные брусья.

Brauniart

Также широко используются сдвоенные балки.

Владимир Григорьев/Burda Media

И специальные металлические стяжки.

В пустом пространстве между наружной и внутренней обшивкой располагают утеплитель — плиты из минеральной ваты, листы ЭППС, PIR, полиуретановую пену, целлюлозную вату. Некоторые фирмы применяют двухслойное утепление, например, из PIR-плит (наружный слой) и минеральной ваты (внутренний слой) — такая стена лучше защищена от продувания. При этом изнутри утеплитель обязательно пароизолируют полиэтиленовой или полипропиленовой плёнкой. Сопротивление теплопередаче такой стены составляет 3,6–4,0 м² • °С/Вт (требования для Московской области — около 3,2 м² • °С/Вт).

FahverkDom

Для остекления и отделки фасадов необходимо сооружать леса.

FahverkDom

После завершения каждого этапа строительства (возведения фундамента, сборки каркаса, установки стеклопакетов, монтажа инженерных систем) осуществляется контроль качества выполненных работ.

Концепция open space, характерная для современного фахверка, предъявляет специфические требования к внутреннему устройству и отделке дома. Так, межкомнатные перегородки нередко выполняют из светлых деревянных панелей (CLT-панели), а балки перекрытий (в связи с большой величиной пролётов) — из LVL-бруса.

Сергей Домогацкий, основатель компании Ecocomplect:

Монтируйте в доме напольную систему отопления — встроенные конвекторы или водяной тёплый пол. Так вы обеспечите комфорт в комнатах и защитите стёкла от запотевания. Придирчиво отнеситесь к качеству стеклопакетов и требуйте как минимум пятилетнюю гарантию на них; крупноформатные изделия подвержены повышенному риску разгерметизации краевого шва. Покупайте домокомплект максимальной заводской готовности. Для утепления глухих частей стен используйте материалы с теплопроводностью не более 0,035 Вт (м • К). Это позволит уменьшить затраты на отопление.

Что это такое

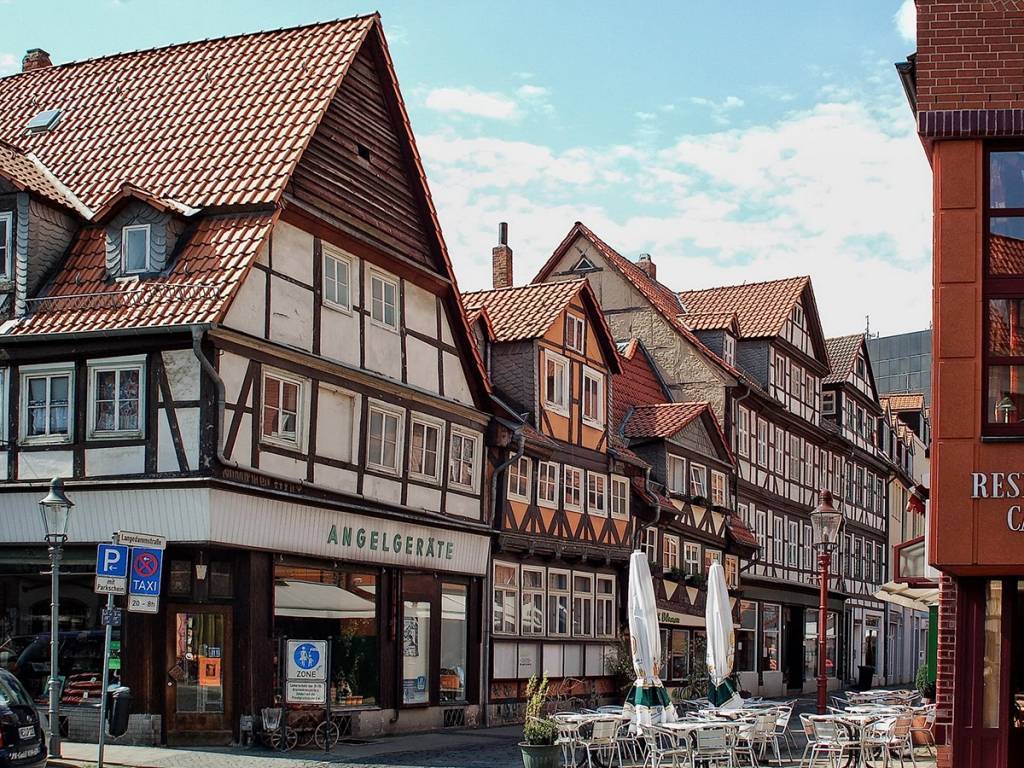

Считается, что первые «пряничные» дома появились в Германии, хотя аналогичные конструкции встречаются и в других западноевропейских странах. Так, в Великобритании все здания, которые возводились на главных городских площадях, в обязательном порядке украшались в стиле фахверк, чтобы придать целостности всему архитектурному ансамблю.

Слово Fachwеrk при дословном переводе с немецкого значит «секции», «конструкция». В домах, выполненных в этом стиле, фасад разделяется на две одинаковые ячейки и оснащается жестким, прочным каркасом. Ячейки каркаса заполнялись самыми разнообразными материалами.

Чтобы окончательно выяснить, что собой представляет фахверковый дом, нужно ознакомиться с германской архитектурой конца ХV столетия. Тогда было модно делать каркасы из темного дерева, преимущественно дуба. Эти каркасы состояли из вертикальных, диагональных и горизонтальных элементов, которые предназначались не только для декоративных целей, но и были опорой для дома. Поначалу ячейки заполнялись саманом, но в скором времени его заменили кирпичом и глиной. Цокольный этаж отделывался камнем для защиты деревянных элементов от гниения.

.

Преимущества этого архитектурного стиля неоспоримы:

  • свобода архитектурной планировки;
  • отсутствие усадки; экологичность;
  • применение легких фундаментов и, как следствие, сокращение времени строительства;
  • энергоэффективность; применение инновационной технологии отделки.

Какой дом Вам нравится больше?
Дом из бруса 14.66%

Кирпичный дом 9.21%

Бревенчатый дом 5.9%

Дом из газобетонных блоков 18.14%

Каркасный дом 35.81%

Дом из пеноблоков 16.28%
Проголосовало: 2899

Алгоритм работы

  1. Остановите выбор на ленточном фундаменте небольшой глубины. Ширина фундамента не должна превышать 50 см, поскольку будущие нагрузки на него будут минимальными.
  2. Для несущих конструкций (крыши, каркаса стен) используйте исключительно клееный брус. Если же по тем или иным причинам вы не сумели его раздобыть, то можете обойтись обычным сухим брусом сечением 15х15 см.
  3. Уложите нижнюю обвязку из бруса на фундамент поверх гидроизолирующего слоя. Используйте железные анкеры для крепления.
  4. Все элементы соединяйте в шип. Узлы, подверженные повышенной нагрузке, дополнительно укрепите при помощи металлических пластин, уголков или скоб (при желании вместо этого можете использовать шпильки).
  5. Увеличьте глубину рамок каркаса в тех местах, где планируется монтаж глухих стен, для слоя утеплителя. Для внутренних перегородок в доме используйте брусья поменьше – 5х4 см и 5х6 см. Прикрепите их к полу при помощи рамных дюбелей.
  6. Оптимальным вариантом для утепляющего материала в этом случае является волокно целлюлозы (его производят в виде матов различных размеров и толщины).
  7. Установите на поперечные брусья продольные прогоны. Наверх прогонов установите доски перекрытия.
  8. Если требуется, установите ригеля (несколько выше уровня межэтажной обвязки).
  9. Укрепите каркас фахверка по углам раскосами (последние могут быть открытыми и закрытыми).
  10. В качестве кровельного покрытия рекомендуется использовать керамическую черепицу – этот материал подходит в данном случае идеально.

Даже из такого поверхностного руководства становится ясно, что соорудить фахверк самостоятельно достаточно трудно.

Крыша

Крыша

Для фахверковых домов сооружают двускатную кровлю, но без чердака. С целью дополнительного комфорта оборудуйте кровлю широкими свесами – в летнее время они эффективно защитят вас от жары. Кроме того, это отличная защита от атмосферных осадков. Для затемнения самого дома используйте шторы и жалюзи.

Если позволяют возможности, можете защититься и с помощью более современных технологий. Так, можете использовать для стен электрохромное стекло, прозрачность которого можно менять одним нажатием кнопки.

Система отопления и вентиляция

Обогрев в таком доме обязательно должен быть современным. Это могут быть:

  • солнечные коллекторы;
  • рекуператоры;
  • топливные насосы.

Оптимальным вариантом для обогрева дома станет система теплых полов, поскольку места для радиаторов практически не будет ввиду большого количества стекла. Также можете установить камин в качестве дополнительного источника тепла, желательно чугунный и с закрытой топкой, огражденной термостойким стеклом.

Для вентиляции используйте так называемый канадский колодец.

Вентиляция «канадский колодец»

Выходит, вы можете сделать фахверковый дом полностью автономным.

Деревянные каркасные дома фахверк Фото Проекты Цены Строительство под ключ

Немецкий опыт на службе российских строителей: фахверковые дома «под ключ»

Проекты каркасных домов — перспективная разработка, основанная на опыте германских архитекторов. В основе концепции лежит технология фахверк, успешно используемая в Европе с XV века. Здания возводят на базе прочного каркаса из клееного бруса хвойных пород, обшивают современными стеновыми панелями и утепляют минеральными ватами. По долговечности такие коттеджи могут соперничать с традиционными строениями из кирпича. Так, отдельные немецкие постройки выдержали более 200 лет постоянной эксплуатации.

Секрет популярности каркасных конструкций

Компания «Нархозстрой» взяла на вооружение зарубежный опыт, соединив его с собственными наработками. Создавая проекты фахверковых домов, специалисты делают ставку на ключевые преимущества направления.

Сжатые сроки строительства

Возведение дома средней ценовой категории занимает не более 20 суток. Продолжительность работ зависит от сложности, а также перечня сопутствующих услуг. Материалы для коттеджей уже имеются на складе, поскольку выпускаются на собственном заводе по заранее утвержденным чертежам. Технология сборки отработана до мелочей, а бригады обладают многолетним опытом.

Эксклюзивный дизайн

Балочная система выглядит необычно, ярко, интересно. Проекты каркасных домов создают при помощи программ c эффектом 3D. Это дает клиенту возможность заранее увидеть свой коттедж, а, при необходимости, внести правки.

100 % защита от дефектов

Популярность технологии обусловлена отсутствием риска усадки, деформации, растрескивания. Жить в домах можно сразу после сдачи в эксплуатацию. Специальные пропитки и лаки защищают древесину от разрушительного влияния осадков, прямого солнечного света. Процедура антисептирования препятствует поражению грибками или насекомыми. Прочность же балок из клееного бруса превосходит показатели бревен в несколько раз.

В числе неоспоримых достоинств фахверка эксперты называют облегченную конструкцию, снижение себестоимости фундамента, широкие возможности планировки. Проекты каркасных домов дополняют изящными балконами, открытыми и закрытыми террасами, верандами и мансардами. Простор для творчества ничем не ограничен.

Легендарное немецкое качество по доступной цене

Команда специалистов активно развивает направление, предлагая клиентам сотни интересных вариантов. Просторные коттеджи имеют полный набор коммуникаций, отвечают европейским стандартам комфорта и надежности. К средней стоимостной категории относит фахверковые дома цена под ключ. Смета отражает весь объем издержек, необходимых для получения современного жилья.

Общая сумма затрат включает:

  • проектирование и составление сметы;
  • подготовку строительной площадки;
  • изготовление фундамента;
  • производство материалов;
  • сборку конструкции;
  • внутреннюю, внешнюю отделку;
  • благоустройство участка.

Поскольку материалы выпускаются на собственном заводе, наценка посредников исключена. Это положительно сказывается на итоговой себестоимости. Специалисты без колебаний дают гарантию долговечности, ведь проекты фахверковых домов выполняют из элементов, прошедших строжайший контроль качества. Издержки сопоставимы с возведением объектов из бруса или бревна. Однако в этом случае клиент выигрывает в площади и планировке.

Любые обещания должны подтверждаться примерами, а потому «Нархозстрой» создало открытую выставочную экспозицию. Потенциальным заказчикам предложено ознакомиться с лучшими результатами, а также посетить производственный цех. Экскурсии проводят дипломированные технологи. Им можно задать интересующие вопросы, уточнить тонкости выпуска, получить точные расчетные данные по сроку службы, показателям прочности и износостойкости.

Жилье вашей мечты ждет! Нужно лишь довериться профессионалам.

Рекомендуем ознакомиться с информацией о строительстве каркасных домов.

Список источников

  • skalice.ru
  • north-facades.ru

Современные дома фахверк

Строительство домов фахверк претерпело некоторые изменения со времен средневековья. Новые материалы, технологические инновации, оборудование позволили усовершенствовать процесс возведения зданий с балочным каркасом. Новшества коснулись не только внешней декоративной отделки, но и некоторых важных вопросов технологии строительства. При этом главный принцип стиля фахверк сохраняется.

Часто современные строения являются лишь имитацией настоящего Fachwerk. Такие здания строят по обычным классическим технологиям, а в облицовке используют светлую однотонную штукатурку и декор в виде темных деревянных досок. Внешне такой дом является точной копией старинных аналогов, но он лишен их недостатков.

В XX и XXI веках для заполнения стен редко используют саманный наполнитель. Его заменяют на более практичный материал – кирпич или стеновые панели. Для балок каркаса используют древесину любых крепких пород. Покрытие красками дает возможность разнообразить дизайн фасадов и создать эксклюзивное оформление конструкции.

Каркас с нависающим вторым этажом является редкостью в настоящее время. В редких случаях для сохранения архитектурного изыска строители делают своеобразный навес над главным входом или верандой. Претерпела изменения и другая конструктивная часть здания. Возможность установки больших и теплых стеклопакетов перекрыла прежнюю характерную черту – множество маленьких окон. Панорамные окна придают каркасному сооружению особый колорит. Сборка таких домов и остекление порой исключает даже применение рам. Стекла вставляют в пазы, сделанные в самих балках.

Ошибки при строительстве имитации фахверка

Любое копирование настоящего немецкого Fachwerk требует отработанных плотницких навыков. В противном случае имитация выглядит банальной подделкой и не отвечает настоящему качеству конструкций. Одна из ошибок строителей, имитирующих старинный стиль, заключается в том, что они используют узкие доски для облицовки фасада. Из-за этого строение теряет свою характерную монументальность. Для имитации мощных балок необходимо выбирать соответствующий размер пиломатериалов.

Вторая оплошность заключается в стремлении к совершенству при отделке каркаса и фасада. Идеальная геометрия в сочетании с абсолютно гладкой поверхностью деревянных деталей не имеет ничего общего с естественной простотой фахверка. Подлинник всегда можно отличить по наличию сучков, шероховатостей, изгибов, трещин. Красота истинного фахверкового дома заключается в гармоничности всего каркаса и функциональности каждой отдельно взятой детали.

Немаловажной ошибкой считается и неправильная раскладка балок-имитаций. Визуально она не создает впечатления надежности каркаса. При мысленном удалении стенового наполнения такой скелет обречен на разрушение

Это делает имитацию неправдоподобной. Строительство домов по технологии фахверк требует четкого соотношения колонн, раскосов, подкосов.

При мысленном удалении стенового наполнения такой скелет обречен на разрушение. Это делает имитацию неправдоподобной. Строительство домов по технологии фахверк требует четкого соотношения колонн, раскосов, подкосов.

Фахверк в современном строительстве

Современные каркасные сооружения во многом повторяют конструкцию старинных фахверковых домов. Часто каркас спрятан за наружной обшивкой, но иногда архитекторы стараются подчеркнуть расположение балок, выделяя их характерный узор. В некоторых домах заполнение стен делается с помощью стеклопакетов.

Использование современных материалов для возведения конструкций позволяет создавать большие свободные пространства при практически прозрачных стенах, что объединяет дом с окружающим ландшафтом. Такие дома выглядят стильно и современно, имея мало общего со средневековыми зданиями.

Для создания фасадов, напоминающих оригинальный исторический стиль, применяют технологии, близкие к первоисточнику. Отличия заключаются в используемых материалах. Для балочных конструкций выбирают клееный брус, сталь или железобетон. Стены утепляются современными теплоизолирующими материалами с применением защиты от влаги. Хотя приверженцы экологичных домов предпочитают использование традиционных материалов.

В заключение.

Для строительства современных фахверковых зданий необходимо привлекать бригаду специалистов, в одиночку будет справиться с такой технологией весьма трудно.

Сам процесс сборки нельзя назвать легким. Однако благодаря привезенным с завода готовым заготовкам, дом может быть возведен быстрее на две недели. Если выполнять работы самостоятельно, то необходимо обзавестись инструментом и инвентарем, сделать правильные расчеты, и отнестись к работе аккуратно и скрупулезно. При этом нужно изучить поэтапные работы строительства фахверковых зданий. Рекомендуется тщательно продумать проект дома, согласовав его со специалистами, и действовать по намеченному плану.
