Как рассчитать допустимую нагрузку на плиту перекрытия

Дополнительные данные

При расчета перекрытий нужно определить класс бетона и арматуры.

Однако, если знать все технические характеристики перекрытия и хотя бы приблизительный вес, который будет нагружать их, то произвести расчеты не представляется очень сложной задачей. Надо учитывать, что существует несколько классификаций нагрузок.

Так, первый тип зависит от того, какова продолжительность нагрузок. То есть нужно исходить из того, что они могут быть постоянными и временными. К постоянным относят: вес мебели, людей, бытовой техники и иных предметов, постоянно находящихся в квартире. Сюда надо также отнести и вес несущей конструкции, грунта и горного давления. Что касается временных нагрузок, то сюда относят те, которые возникают при строительстве здания, хранении и перевозке различных конструкций.

Есть и особые нагрузки, которые подразумевают сейсмическое или взрывное воздействие, а также измененную структуру грунта. К кратковременным относят — от оборудования, когда осуществляется строительство дома, а еще гололедные и ветряные (то есть климатические). При расчете максимальной нагрузки надо учитывать длительные нагрузки, к ним относятся такие, как:

Замерзание воды во внутренних полостях плиты перекрытия: 1- образование льда; 2- трещины; 3- железобетонный пояс жесткости; 4 -стенка в полкирпича; 5- бетонная стяжка; 6 — покрытие пола.

вес временных перегородок в доме;
вес оборудования, которое предназначено для стационарной работы (сюда относятся конвейеры, аппараты, твердые и жидкостные тела, которые входят в состав такого оборудования);
давление твердых тел, жидкостей и газов в трубопроводах;
вес стеллажного оборудования, которое располагается на складах, зернохранилищах, холодильниках и в прочих помещениях;
вес отложенной пыли (это тоже является важным фактором, многие это не принимают во внимание, что совершенно недопустимо);
разные осадки: снег, дождь, град (обязательно должны учитываться при расчетах на плиты перекрытия).

Общая информация

Плитный фундамент представляет собой монолитную железобетонную плиту, смонтированную на песчано-гравийном основании с применением гидроизолирующего слоя и утеплителя.

Конструкция такого основания под строением обеспечивает надежность, комфортность и большой срок эксплуатации на любых типах грунтов в любых климатических условиях практически без какого-либо вмешательства извне.

Как, выбрав плитный фундамент: расчет толщины и армирования производить правильно, и поговорим дальше в статье.

Основание, являясь опорой любого сооружения, должно без нареканий выполнять свою функцию весь эксплуатационный срок. К плитному фундаменту это требование предъявляется особо ввиду невозможности его модернизации без сноса основного строения.

Именно поэтому перед закупкой материалов и началом стройки необходимо произвести более-менее точный расчет монолитной плиты фундамента.

Расчет выполняется:

  1. Для определения толщины несущей плиты. Расчет плиты фундамента зависит от типа грунта: толщина песчано-гравийной подушки и толщина слоя железобетона могут существенно отличаться.
  2. Для определения площади плиты. В случае особо подвижных и зыбких грунтов площадь основания может быть больше, чем площадь дома для достижения необходимой устойчивости.
  3. Для определения количества материалов, необходимых для постройки основания.
  4. Для определения нагрузки на основание.

Если решение еще не принято, и вы находитесь на этапе выбора типа основания, вам могут пригодиться плюсы и минусы плиты. В некоторых случаях выбор делают в пользу комбинированных видов, например, свайно-плитный или универсальных, например, из дорожных плит.

На какую постоянную нагрузку рассчитываются монолитные перекрытия в жилых зданиях, ссылка на Снип

Gricha Cot СНиП 2.01.07-85* «Нагрузки и воздействия». п. 1.4. В зависимости от продолжительности действия нагрузок следует различать постоянные и временные ( длительные, кратковременные) нагрузки. п. 1.6. К постоянным нагрузкам следует относить а) вес частей сооружения, в том числе несущих и ограждающих строительных конструкций. Т. е. , применительно к монолитному перекрытию — это собственный вес перекрытия. А вот пониженная нормативная нагрузка 30 кгс/кв. м — это длительная временная нагрузка ( п. 1.7. СНиП) . А полная 150 кгс/кв. м — кратковременная ( п. 1.8). И 30, и 150 — это т. н. эксплуатационные нагрузки от людей и мебели. Помимо этого учитываются нагрузки от перегородок ( в качестве длительной временной) , конструкции пола ( тоже, длительная временная, но часть конструкции пола, как например, стяжку, можно принять и постоянной) . В расчет принимаются и постоянные, и временные нагрузки. Просто расчет ведется на СОЧЕТАНИЕ перечисленных нагрузок. Как это делать подробно прописано в СНиПе. Но, чтобы излишне не заморачиваться, обычно в расчет берут (кгс/кв. м) — собственный вес перекрытия с коэфф. 1,1 ( т. 1 СНиП) , вес конструкции пола с коэфф. 1,3 ( т. 1), вес перегородок 50 кгс/кв. м с коэфф. 1.3(п. 3.5., п. 3.7 СНиП) , полную эксплуатационную нагрузку 150 кгс/кв. м ( т. 3 СНиП) с коэфф. 1,3 ( п. 3.7 СНиП) . Это и будет расчетная нагрузка, на которую нужно считать перекрытия. При этом, для плит лоджий и монолитных лестничных площадок нагрузка будет другая- 400 кгс/кв. м (т. 3 СНиП).

Какие существуют виды?

Различные информативные источники, нормативы и строительные правила по- своему трактуют виды механической силы, прилагаемой на панели перекрытий и основание здания. Груз на горизонтальных несущих конструкциях, сформирован из массы стройматериалов, усилий внешних природных влияний, где собраны все возможные воздействия на ЖБ.


Опираясь на подобные основания, действующие силы распределили по показателям времени, которыебывают:

  • постоянными, это вес отделки, оборудования, коммуникаций, прилагаемых в период всей эксплуатации;
  • временными – от воздействия ветра, снега или перемещения мебели, людского потока.

При проектировании инженер закладывает ЖБ-плиту для конкретного здания, которая способна выдержать нагрузки:

  • статистические, возникают при действии на площадь веса от неподвижных предметов, включая перегородки и детали интерьера;
  • динамические – силы, действующие периодически из-за перемещения обитателей здания или различных устройств, оборудования.

Груз классифицируют по способу воздействия на панель перекрытия. Нагрузки могут быть распределены:

  • равномерно;
  • неравномерно;
  • точечно, где усилие действует на определенный сектор площади.

После полного сбора нагрузок, полученный результат делят на количество панелей, установленных для перекрытия проемов между стенами. Рассчитывая вес совместно с выбранными материалами, проектировщик сводит к усредненному параметру. Где все предметы не должны быть массой больше 150 кг на 1 м2.

Особое внимание расчетчики уделяют точечной нагрузке

Сосредоточенное распределение сил имеет важное значение, стараются усилия равномерно распределить по площадке, а не разместить в одной точке. Это опасно, так как может произойти обвал всего строения

Это опасно, так как может произойти обвал всего строения.

Строительные литературные источники указывают, что бетонная плита или ЖБ может выдержать точечный вес до 1600 кг., но нужно учитывать индивидуальность строения совместно с его коэффициентом надежности.

А распределение точечной нагрузки выполняют так, чтобы она располагалась возле несущих стен, армированных балок, плит. И даже хорошо выполненный расчет опытные специалисты всегда проверяют

Важно предусмотреть максимальную нагрузку на перекрытие

Прежде всего для определения допустимых усилий нужно знать тип плитного материала. Когда этот параметр не известен, обращаются к ГОСТу, в котором имеются данные по ЖБ плитам без учета их собственного веса, где:

  • минимальная нагрузка – 300 кгс/м2;
  • максимальные усилия равны – 800 кгс/м2.

Когда ведут сбор грузов, которые будут действовать на перекрытие, учитывают марку уложенных плит.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

  • 30 — длина пустотной плиты перекрытия в дециметрах
  • 12 — ширина изделия в дм
  • 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

  • собственную массу изделия на м2
  • оформление напольного покрытия (стяжки, утеплители, декор)
  • привнесенную статическую нагрузку (мебель, техника)
  • динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит

Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

  • Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
  • Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
  • Высота штабеля – не более 2,5 м
  • Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Расшифровка маркировок

Маркировка ЖБИ включает в себя обозначение из букв и цифр, позволяющее определить разновидность плиты, ее габариты, а также несущую способность. В некоторых случаях марка включает в себя информацию о применяемом для изготовления бетоне, наличии монтажных петель, особенностях армирующего каркаса. Требования к маркировке регламентируются государственным стандартом.

В качестве примера рассмотрим расшифровку плит марки ПК 63-12-8:

  • ПК – круглопустотная плита с толщиной 220 мм, произведенная по технологии опалубочного формования.
  • 63 – длина в дециметрах (6300 мм).
  • 12 – ширина в дециметрах (1200 мм).
  • 8 – предельно возможная нагрузка в кПа (800 кг/м2).

Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

  1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
  2. Первое число указывает на длину в дециметрах.
  3. Второе число равно ее ширине в дециметрах.
  4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

  • Перед нами плита перекрытия;
  • Ее длина примерно 12 дм (1,18м);
  • А ширина около 10 дм (0,99 м);
  • Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Пример сбора нагрузок на балку

Собственный вес конструкций

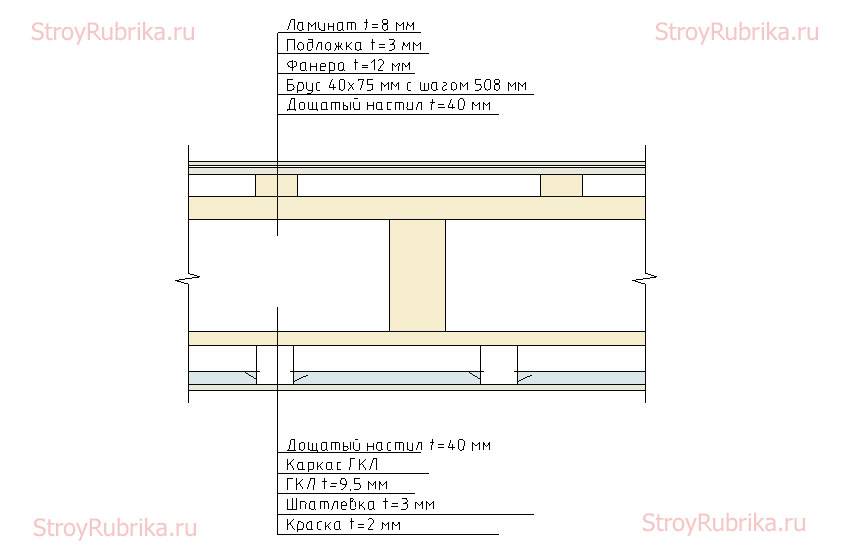

Пол из фанеры на деревянных лагах. Начинаем собирать нагрузки сверху вниз.

  1. Ламинат.Объем равен 1 м х 1 м х 0,008 м = 0,008 кубических метра. Объемный вес ламината смотрим в таблице плотностей или в паспорте изделия. 1000 кг/куб. м.Вес одного квадратного метра покрытия равен 0,008 х 1000 = 8 кг.
  2. Подложка.Объем 0,003 куб. м.Плотность 200 кг.Вес 1 кв. м = 0,003 х 200 = 0,6 кг.
  3. Фанера.Объем 0,012 куб. м.Плотность 650 кг/куб. м.Вес 1 кв. м = 0,012 х 650 = 7,8 кг.
  4. Брус 75 х 40 мм с шагом 508 мм.Объем на 1 квадратный метр 1 м х 0,075 м х 0,040 м х (1/0,508) = 0,0059 куб. м.Плотность 500 кг/куб. м.Вес 0,0059 х 500 = 2,95 кг.
  5. Дощатый настил 40 мм.Объем 0,04 куб. м.Плотность 500 кг/куб. м.Вес 0,04 х 500 = 20 кг.

Аналогично, подсчитаем вес потолка.

  1. Дощатый настил 25 мм. 12,5 кг.
  2. Каркас ГКЛ. 5 кг.
  3. Лист ГКЛ 9,5 мм. 7,5 кг.
  4. Шпатлевка. 3кг.
  5. Краска 2кг.

Полезная нагрузка

В зависимости от назначения помещения, принимаем полезную нагрузку из таблицы 8.3 в СНиПе «Нагрузки и воздействия». Например, для жилого помещения, нормативная нагрузка принимается равной 150 кг/кв. м.

Заносим данные о всей распределенной по площади нагрузке в общую таблицу.

Наименование нагрузкиНормативная в кг/кв. мКоэффициентРасчетная в кг/кв. м
Ламинат8
Подложка0,6
Фанера7,8
Брус 75 х 40 мм с шагом 508 мм2,95
Дощатый настил 40 мм20
Дощатый настил 25 мм. 12,5 кг12,5
Каркас ГКЛ. 5 кг5
Лист ГКЛ 9,5 мм. 7,5 кг7,5
Шпатлевка. 3кг3
Краска 2кг2
Полезная нагрузка150
Итого:219,35

Предположим, что балки нужно установить с шагом 0,9 м. Тогда на один погонный метр балки будет действовать вес от 0,9 кв. м площади. Или 0,9 х 219,35 = 197,415 кг/м.

Добавим собственный вес балки, если программа расчета его не учитывает. 0,1 м х 0,2 м х 1 м х 500 кг/куб. м = 10 кг.

Итого, для расчета по нормативной нагрузке, например, на прогиб балки, нужно использовать значение погонной нагрузки 197,4 кг/м + 10 кг/м = 207,4 кг/м.

Если сечение балки в процессе расчета будет корректироваться, нужно будет пересчитать ее собственный вес.

Важно! Для расчета балки на прочность, нужно использовать не нормативную, а расчетную нагрузку, которая учитывает значение коэффициентов надежности. Смотрите как это сделать в статье: «Коэффициенты надежности при сборе нагрузок»

В ней мы заполним пустующие ячейки результирующей таблицы.

Достоинства и недостатки пустотных плит

По сравнению со сплошными аналогами пустотные панели обладают рядом несомненных преимуществ:

  • Меньшей массой по сравнению со сплошными аналогами, причем без потери надежности и прочности. Это значительно уменьшает нагрузки на фундамент и несущие стены. При монтаже можно использовать технику меньшей грузоподъемности.
  • Меньшей стоимостью, так как для их изготовления необходимо значительно меньшее количество строительного материала.
  • Более высокой тепло- и звукоизоляцией (за счет пустот в «теле» изделия).
  • Отверстия могут быть использованы для прокладки различных инженерных коммуникаций.
  • Изготовление плит осуществляют только на крупных заводах, оснащенных современным высокотехнологичным оборудованием (производство их в кустарных условиях, практически, невозможно). Поэтому можно быть уверенным в соответствии изделия заявленным техническим характеристикам (согласно ГОСТ).

  • Многообразие стандартных типоразмеров позволяет осуществлять строительство сооружений самых различных конфигураций (доборные элементы перекрытий можно изготовить из стандартных панелей или заказать у производителя).
  • Быстрый монтаж перекрытия по сравнению с обустройством монолитной железобетонной конструкции.

К недостаткам таких плит можно отнести:

Возможность монтажа только с применением грузоподъемной техники, что приводит к удорожанию постройки при индивидуальном строительстве жилого дома. Необходимость свободного места на частном участке для маневрирования подъемного крана при монтаже перекрытий.

На заметку! Деревянные перекрытия, которые очень популярны в индивидуальном строительстве, устанавливают на балки, для монтажа которых также необходимо применение техники достаточной грузоподъемности.

При использовании стеновых блоков необходимо обустройство железобетонного армопояса.

Невозможность изготовления своими руками.

Разновидности пустотных плит перекрытия

Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:

  • с круглыми отверстиями;
  • с пустотами овальной формы;
  • с отверстиями грушевидной формы;
  • с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.

Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий. Различают три типа таких конструкционных изделий:

  • Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
  • Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
  • Панели с пустотами Ø=127 мм (3ПК).

На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.

ОПРЕДЕЛЕНИЕ НАГРУЗОК ОТ ОБОРУДОВАНИЯ, СКЛАДИРУЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

3.2.

Нагрузки от оборудования (в том числе трубопроводов, транспортных средств), складируемых материалов и изделий устанавливаются в строительном задании на основании технологических решений, в котором должны быть приведены:

а) возможные на каждом перекрытии и полах на грунте места расположения и габариты опор оборудования, размеры участков складирования и хранения материалов и изделий, места возможного сближения оборудования в процессе эксплуатации или перепланировки;

б) нормативные значения нагрузок и коэффициенты надежности по нагрузке, принимаемые в соответствии с указаниями настоящих норм, для машин с динамическими нагрузками – нормативные значения инерционных сил и коэффициенты надежности по нагрузке для инерционных сил, а также другие необходимые характеристики.

При замене фактических нагрузок на перекрытия эквивалентными равномерно распределенными нагрузками последние следует определять расчетом и назначать дифференцированно для различных конструктивных элементов (плит, второстепенных балок, ригелей, колонн, фундаментов). Принимаемые значения эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций, требуемые по условиям их загружения фактическими нагрузками. Полные нормативные значения эквивалентных равномерно распределенных нагрузок для производственных и складских помещений следует принимая для плит и второстепенных балок не менее 3,0 кПа (300 кгс/м 2 ), для ригелей, колонн и фундаментов – не менее 2,0 кПа (200 кгс/м 2 ).

Учет перспективного увеличения нагрузок от оборудования и складируемых материалов допускается при технико-экономическом обосновании.

3.3.

Нормативное значение веса оборудования, в том числе трубопроводов, следует определять на основании стандартов или каталогов, а для нестандартного оборудования – на основании паспортных данных заводов-изготовителей или рабочих чертежей.

В состав нагрузки от веса оборудования следует включать собственный вес установки или машины (в том числе привода, постоянных приспособлений, опорных устройств, подливок и подбетонок), вес изоляции, заполнителей оборудования, возможных при эксплуатации, наиболее тяжелой обрабатываемой детали, вес транспортируемого груза, соответствующий номинальной грузоподъемности и т. п.

Нагрузки от оборудования на перекрытия и полы на грунтах необходимо принимать в зависимости от условий его размещения и возможного перемещения при эксплуатации. При этом следует предусматривать мероприятия, исключающие необходимость усиления несущих конструкций, связанного с перемещением технологического оборудования во время монтажа или эксплуатации здания.

Число учитываемых одновременно погрузчиков или электрокаров и их размещение на перекрытии при расчете различных элементов следует принимать по строительному заданию на основании технологических решений.

Динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров допускается учитывать путем умножения нормативных значений статических нагрузок на коэффициент динамичности, равный 1,2.

3.4.

Коэффициент надежности по нагрузкеgt для веса оборудования приведен в табл.

Коэффициент надежности по нагрузке gt

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр. Итак, при общей площади перекрытия, к примеру, в 9 кв

метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334 килограмма на один кв. метр.

Примечание Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

Точечная нагрузка в граммах

С точечной нагрузкой нужно быть крайне осмотрительным. Чем меньший вес у точечно расположенного предмета, тем лучше.

Перекрытие из газобетона

Предлагается производить расчёт малой нагрузочной силы следующим действием: 800 кг/ кв. м × 2 = 1600 кг. Полученное значение — малая нагрузка. Больший вес не использовать. Правильнее всего считать её с учётом коэффициента надёжности (КН).

Для жилищных построек КН 1-1,2. Следовательно, считаем: 800 кг/ кв. м × 1,2 = 960 кг. Полученное значение и есть безопасный вес. Если это учесть, то перекрытия продержатся дольше.

Если планируется подвесить что-то тяжёлое, располагайте этот предмет ближе к опорным стенам, там арматура усилена.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.


Виды плит и конструкция перекрытияПанели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.


Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

  • Пустотелая
  • Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

  • Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
  • Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Нагрузка, которую могут выдерживать плиты перекрытия, напрямую зависит от марки цемента, который использовался в изготовлении. Рекомендуется применять цемент марки М300 или М400, так готовое изделие будет выдерживать 400 кг на 1 куб. см. в секунду. Но при этом, при самостоятельном строительстве стоит знать, что это цифра, которая характеризует на плиту, нагрузку временную, а не постоянную.

Плиточные перекрытия являются наиболее важным элементом постройки, благодаря которым нагрузка распределяется по опорам. Каждая такая плита должна характеризоваться небольшой массой и высоким уровнем прочности. Максимальная длина плиты, исхода из сортамента может достигать 9,7 м, а максимальная ширина 3,5 м. Среди всех предлагаемых, на строительном рынке вариантов, самым востребованным считается плита с габаритами 6х1,5 м, которая используется для многоэтажных построек, жилых зданий и загородных коттеджей.

Маркировка железобетонных изделий


Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Все пустотные плиты перекрытия, выходящие с заводов, маркированы. Эта маркировка, как уже было сказано выше, несет закодированную информацию. Плиты перекрытия обозначаются аббревиатурой ПК.

Следующее после аббревиатуры число приблизительно равно длине, выраженной в дециметрах. Следующее число указывает ширину, также приблизительную и в дециметрах. А вот последнее число означает, сколько килограммов может вынести 1 кв.дм плиты, включая и ее собственный вес.

К примеру, плита перекрытия ПК-12-10-8 имеет длину 1180 мм (или 1,18 м, т.е. приблизительно 12 дм) и ширину 990 мм (то есть 0,99 м или примерно 10 дм). А вот максимально допустимая нагрузка равна 8 кг на 1 кв.дм. Или 800 кг/кв.м.

Надо отметить, что нагрузка в 800 кг на 1 кв.м практически стандартная для всех плит. Хотя выпускаются плиты, способные выдержать нагрузку в 1000 кг на 1 кв.м и даже 1250 кг на 1 кв.м. Последнее число в маркировке у них будет 10 и 12,5.

Высота плиты – величина постоянная, и практически всегда – за исключением особых случаев – равна 22 см.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
