Дорожный лоток водоотводный бетонный: типовые размеры и характеристики

Плюсы и минусы

Бетонные желоба для отлива сточной воды обладают такими достоинствами:

  • Легко переносят перепад температур.
  • Не засоряются мусором и мелкими частицами.
  • Средний срок службы — 50 лет.
  • Доступны для покупки.
  • Возможно сделать своими руками.
  • Широкая область применения.
  • Низкая поглощаемость влаги.
  • Морозостойкость.
  • Большая пропускная способность.
  • Недорогая стоимость продукта.
  • Упругость и стойкость к трещинам.


Без подготовки почвы такие изделия не устанавливаются. При своих плюсах, железобетонный отлив имеет ряд минусов. При выборе средства для отвода влаги необходимо учитывать, что лотки из бетона «снабжены» такими недостатками:

  • Тяжелый вес и габаритность конструкции.
  • Сложность установки и необходимость иметь навыки в этой сфере.
  • Дороговизна доставки.
  • Требуется предварительная подготовка почвы перед установкой.

При покупке лотков необходимо обратить внимание на присутствие у продавца сертификатов качества. На желобе не должно быть трещин, сколов и царапин, так как они уменьшают срок эксплуатации либо это может отразиться на качестве установки

При монтаже лотков, если опыта не хватает, прибегают к помощи профессионалов. Неправильно поставленный желоб может только навредить.

Преимущества и недостатки

Для железобетонных желобов присущи такие положительные моменты:

  • Высокая устойчивость материала к воздействию агрессивных сред.
  • Антикоррозийные свойства.
  • Длительный срок эксплуатации — 50 лет и более.
  • Устойчивость бетона к температурным перепадам, в том числе к воздействию минусовых показателей. При многократном замерзании-размерзании материал не теряет своих эксплуатационных свойств.
  • Инертность бетона к механическим воздействиям. Исключение составляют точечные удары большой силы.
  • Экологичность изделий. Бетон не выделяет вредных для окружающей среды паров.
  • Идеальная гладкость внутренних стенок за счет добавления в раствор полимеров при изготовлении лотков.

К относительным минусам железобетонных желобов можно отнести их вес. Однако его же можно считать и плюсом. Поскольку даже пучинистый грунт не сможет сдвинуть их с места.

Особенности конструкции

По форме и геометрическим характеристикам сечения лотки подразделяются:

1. Коробчатые (К) – бетонный корпус и верх, прикрытый ливневой решёткой. Самые популярные в строительстве.

Если посмотреть на такой бетонный дренажный лоток в разрезе, то чаще всего конструкция имеет П образное сечение. Можно встретить в описании и U форму.

Допустимы радиусы скругления, а также небольшие уклоны стенок.

2. Щелевые (Щ) – закрытые лотки с узкими щелевыми отверстиями для пропуска воды.

2. Бордюрно-щелевые (БЩ)– профиль закрытого типа с одной полосой для стока дождевой воды.

3. Открытые лотки (O) – открытые лотки представляют собой конструкцию только из корпуса с открытым верхом.

Материал для водоотводного лотка подбирается из водонепроницаемых и прочных марок бетона. Для армирования выбирают арматурную сталь в соответствии с требованиями стандартов и норм строительства.

⇒ Открытые лотки нуждаются в дополнительных комплектующих: специальных пескоуловителях и защитных решётках.

ГОСТ 32955-2014

На лоток водоотводный из бетона действует стандатный государственный документ — ГОСТ 32955-2014, который содержит основную информацию по изделию. В нём определены конструктивные схемы, требования к материалам и условиях эксплуатации.

Полное название ГОСТ 32955-2014. Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

ГОСТ — основной документ при проектировании и подборе лотков для ливневого водостока.

Бетонные лотки с решетками

Лоток железобетонный водоотводный комплектуется решетками. Чугунные, стальные или пластиковые решетки устанавливаются сверху на бортики. В ряде номенклатур предусмотрены специальные упоры для лучшего крепления решетки.

Основная задача решетки – защитить ливневую систему водоотвода от попадания крупного мусора. Пластиковые пакеты – бич современной ливневой канализации. Они плотно забивают и сам лоток и пескоуловитель. Таким образом, выводят из строя водоотвод в данной местности.

Сложно представить пешеходную или автомобильную дорогу без бетонного лотка с решеткой. Открытые конструкции приводят к травмам пешеходов и велосипедистов, а также небезопасны для автомобилей. Застрявшее колесо в открытом лотке может вызвать большие неприятности.

Решетки, также как и лотки подбираются по классам нагрузки. Бетонные лотки высокого класса прочности комплектуются в основном чугунными «крепкими» решетками. Для класса А – С допустимы и пластиковые решетки.

Обычно, производители предлагают бетонные лотки в комплекте с решетками по сниженной цене. Купить бетонный водоотводный лоток дешевле в сборе в решеткой.

Пескоуловители к дренажным лоткам

Лотки ливневого водоотвода обязательно комплектуются пескоуловителями. В общем случае, пескоуловитель – узел, особой конструкции который очищает дождевые, сточные и талые воды от грязи и песка.

В дорожном строительстве, форму пескоуловителей называют колодцами. Обычно это самостоятельный элемент дренажной системы.

Обзор эксплуатационных сфер

Применяются водоотводные бетонные детали только для твёрдых покрытий, так как удаление лишней влаги из почвы выполняет совсем другая система — дренажная. Лотки для ливневой канализационной коммуникации эксплуатируются в таких случаях:

  • возле автомобильных дорог;
  • на улицах города;
  • на пешеходных дорожках (асфальтных, плиточных);
  • на бетонных площадках.
  • внутри различных производственных цехов;
  • на автомобильных стоянках;
  • возле разнообразных объектов, относящихся к инфраструктуре города.

Лотки укладывают вдоль автомобильных или железнодорожных дорог, стоянок и прочих объектов, где необходим отток ливневых и талых вод

Такие изделия в сочетании со специальной отмосткой производят качественное удаление талой, сточной и дождевой влаги. Благодаря бетонным каналам из водоотводных лотков значительно увеличивается эксплуатационный срок дорожных и других твёрдых покрытий.

Что учесть при выборе лотков

Долговечность водоотводных лотков зависит от правильного выбора изделий.

Важно учитывать предполагаемые нагрузки на 1м2 изделия, особенность грунта и степень его подвижности, рельеф местности и максимальное количество осадков для данного региона. Пропускную способность желоба выбирают с запасом, из расчета максимального объема воды, образующейся при интенсивном таянии снега или сильном ливне

Пропускную способность желоба выбирают с запасом, из расчета максимального объема воды, образующейся при интенсивном таянии снега или сильном ливне.

При выборе лотков следует оценивать эксплуатационные свойства лотков:

  • Гладкие поверхности водоотводных лотков из пластика или полимербетона увеличивают их пропускную способность.
  • Для мест с высокой интенсивностью движения и высокими нагрузками следует выбирать лотки с ребрами жесткости, повышающими прочность и несущую способность изделий.
  • Лотки из бетона тяжелые, что затрудняет их транспортировку и монтаж, но самые дешевые по стоимости.
  • Полимербетонные изделия отличаются износостойкостью и длительным сроком службы. Хорошо переносят экстремально низкие температуры. Подходят для устройства в регионах с холодным климатом и местах с высокой сейсмической активностью.
  • Для отвода воды с низинных территорий и участков, расположенных на склонах необходимо использовать желоба с высокой пропускной способностью.
  • Для отвода воды от скоростных магистралей, аэропортов и железнодорожных объектов следует учитывать статические и динамические нагрузки, создаваемые движущимся транспортом.

Важно правильно рассчитать протяженность ливневой канализации. Это поможет определить нужное количество лотков

Быстрый подбор лотков Norma Plastik

Если Вам известны габаритные размеры пластикового лотка или есть определенные привязки к месту (ограничение по высоте или ширине каналов), тогда советуем использовать сводную таблицу, в которой указаны все типоразмеры серии. Комбинации сечений и размеров

СечениеДлина, ммШирина, ммВысота, мм
DN100100014855, 70, 120, 150, 180
DN150100021080, 185, 230
DN2001000260100, 185, 280

Характеристики

  • пластиковые водоотводные лотки Norma Plastik хорошо переносят перепады температур: от -40°С до +95°С.;
  • невосприимчивы к автомобильным жидкостям, к кислотам и щелочам;
  • каналы пластиковые водоотводные Norma Plastik отличаются ударопрочностью и устойчивостью к механическим воздействиям;
  • хорошая пропускная способность за счет гладкой внутренней поверхности каналов;
  • дренажные лотки пластиковые Norma Plastik состыковываются между собой пазами, имеют возможность углового соединения (Г, П, Т-образное построение линии водоотвода) и могут обрезаться по месту ножовкой;
  • наличие патрубков для вертикального и горизонтального соединения с трубой (вертикальный и горизонтальный отвод воды); возможна каскадная компоновка системы.

История названия

Norma Plastik — одни из первых профессиональных пластиковых лотков, которые появились на российском рынке дренажных систем. По своим техническим характеристикам, теперь, мало отличаются от своих аналогов, зато, точно проверены временем, а также участием в крупных проектах.

Никаких нареканий к этой системе не было, и нет! Огорчает, только, частая смена названий в номенклатуре. Пытаясь сделать лоток более узнаваемым, делая акцент на принадлежность, производитель, тем самым, создает путаницу в своих же маркетинговых решениях.

Название в проектах до 2014 года: Лоток водоотводный Standart Plastik

Название в 2014 году: Лоток водоотводный Norma Plastik

Запланированное название в 2015 году: Лоток водоотводный пластиковый ЛВП Norma

Технические характеристики ↑

Технические характеристики бетонных водоотводных лотков дорожных определяются, прежде всего, основными свойствами бетона, материала из которого изготавливается оборудование.

Такие свойства позволяют бетонным лоткам быть надежными и прочными, также увеличивается долговечность таких изделий.

Основными техническими характеристиками такого оборудования являются:

  • морозоустойчивость;
  • высокие показатели плотности;
  • прочность;
  • надежность;
  • минимальные показатели водопоглащения;
  • точные герметические характеристики, позволяющие создать изделия без единого зазора и щелей.

Также к основным показателям такой продукции относятся:

  • показатели отпускной прочности при теплом времени года и в зимнее время;
  • уровень истираемости;
  • класс по прочности при растяжении на изгибе;
  • длина, высота и ширина желоба;
  • масса;
  • пропускная способность отводящего канала;
  • класс, зависящий от допустимой нагрузки.

Лотки также различаются по способу изготовления. Так, изделия бывают:

  • изготовленные посредством вибропресования. Такой метод придает изделию механическую стойкость, позволяет минимизировать количество пузырьков и трещин;
  • изготовленные методом вибролитья, при котором уплотнение формы получается путем вибрации.

Как сделать угольный фильтр для воды своими руками, подробно описано в статье: угольный фильтр для воды. Какие нужно подготовить материалы и инструменты, чтобы сделать септик из 200-литровых бочек, читайте здесь.

Особенности монтажа водоотвода

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

  • нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше – предварительно создать проект водоотводной системы;
  • подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
  • после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
  • лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
  • стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
  • желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
  • заключительный этап – монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

Статья написана для сайта remstroiblog.ru.

Типы кронштейнов

Этот крепёжный элемент на рынке представлен тремя разновидностями:

  1. Длинные. Стандартные изделия, используемые, когда на кровлю не установлена обрешётка и не смонтирован кровельный настил.
  2. Короткие. Используют для установки на стену дома или на лобовую доску. Есть вариант крепления к торцам стропильных ног, но этот вариант не самый удачный, потому что саморезы будут вкручиваться в пиломатериал по направлению продольно расположенных волокон древесины. Это ненадёжное крепление.
  3. Универсальные. Разборная конструкция, которую можно использовать в любых ситуациях, связанных с установкой и креплением кронштейнов. Размер хвостовика последних можно изменять: увеличивать или уменьшать. Это основное достоинство данной разновидности.

Пример крепления кронштейнов к стропильным ногам Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

  1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
  2. На нижнюю сторону первого элемента обрешётки.
  3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
  4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

Примеры крепления держателей для водосточного жёлоба при условии, что кровельный материал уже смонтирован

Лотки водоотводные пластиковые

На первый взгляд может показаться, что водоотводные пластиковые лотки не могут быть серьёзным материалом для оснащения водоотвода в условиях экстремальных нагрузок, например, на проезжих магистральных или складских зонах. Это большое заблуждение, потому что пластиковый, как и любой другой лоток, по сути, лишь функционально продуманная конструкция для отвода воды, и никаких силовых задач по сдерживанию динамических нагрузок он не решает. Только правильный монтаж (установка) дренажного лотка и верно подобранная к нему водоприемная решетка, являются основными обстоятельствами, которые и определяют, сможет ли тот или иной водоотводный лоток работать в самых разных условиях эксплуатации.

Установка бетонных лотков своими руками

Сам процесс установки лотков в дренажные системы практически одинаков как для частного, так и промышленного строительства.

Установка водоотводных бетонных лотков своими руками начинается с подготовки необходимой документации и поиска поставщиков с приемлемыми ценами на изделия. Если система водоотвода будет устанавливаться на дорожном покрытии, то оборудование нужно подготовить с учетом оцинкованных и армированных изделий. В обустройстве пешеходной зоны лучше поставить бетонные пластины.

Основные этапы работ по монтажу:

  • копка или рытье траншеи, которая по размерам должна быть вдвое больше, чем сами лотки;
  • заливка траншеи бетоном;
  • при наличии пескоуловителя заранее подготавливается углубление, в которое натягивается бечевка;
  • сборка конструкции системы водоотвода и ее установка. Для их соединения лучше использовать шпунты или пазы;
  • в случае, если происходит монтаж изделий под уклоном, то стыки герметизируются бетоном — это предотвращает протечку;
  • фиксация лотков камнями с обеих сторон для уменьшения риска раскачивания;
  • оставшееся пространство засыпается песком и щебнем, если это невозможно — заливается бетоном.

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

  • серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
  • Plus, Norma, Optima — «Аквасток» г. Краснодар;
  • Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

Как «прочитать» бетонный лоток:

  1. Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
  2. Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
  3. L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
  4. В — ширина снаружи (400–1900 мм);
  5. Н — высота (380–1500 мм);
  6. Масса, вес изделия указываются в метрической системе.

Лотки из железобетона

Этот вид строительных изделий используется в основном для прокладки инженерных коммуникаций и теплотрасс; дренажных, ливневых, водопропускных и канализационных коллекторов.

Разновидности

Железобетонные лотки по форме бывают в 2 вариантах профиля — трапеция (треугольник) и прямоугольник. Внутренний жёлоб может быть с овальным или прямоугольным сечением, а также повторять геометрию профиля.

Кроме стандартных видов секций для дренажной ливнёвки и канализации, производят телескопические (трапециевидные) модули для прокладки систем на пересечённой местности с небольшими высотными перепадами. Этот вид лотков монтируется раструбно-пазовым способом. Все остальные разновидности соединяются между собой способом «стык встык».

Кроме того, для обустройства автомагистралей применяют специальный вид лотков — прикромочный. Особая форма и сильно утолщённые стенки этих изделий обеспечивает долговечную эксплуатацию и повышают устойчивость к факторам внешнего воздействия.

Также этот вид канальной продукции может монтироваться двумя способами:

  1. Устанавливаться на сваи. Такие лотки маркируются буквами ЛР.
  2. Прокладываться в грунте — ЛРГ. ЛРГ-лотки, в сою очередь, выпускаются в 2 разновидностях — с монтажной подложкой и без неё.

Абсолютно все железобетонные лотки нуждаются в доукомплектации бетонными перекрытиями или металлическими защитными крышками.

Производство

Изготовление контролируется нормами ГОСТ 21509–76 :85; 23009−78 и выполняется одним из двух методов: вибролитьём высокого давления или вибропрессованием. Применяются тяжёлые марки бетона — М 300, М 350 и М 400. Стенки армируются каркасом из стальных прутьев классов А-I; II; III и/или стальными проволоками Bp-I; II.

Вибролитые модели используют для обустройства систем в зонах с пониженной активностью, а вибропрессованные — вдоль оживлённых трасс и на промышленных участках с высокими нагрузками.

Для создания теплотрасс, в производстве каналов, задействуют особую технологию и специальные бетонные смеси, которые позволяют значительно уменьшить теплопотери.

Достоинства

Железобетонные лотки, несмотря на кажущуюся «устарелость» и высокую цену, пользуются широким спросом и характеризуются:

  • несмотря на цикл упрощённого производства, гарантируется долговечность эксплуатации от 35 до 50 лет;
  • бетонные лотки устойчивы к дорожным реагентам и агрессивным атмосферным осадкам;
  • заводское производство позволяет достичь отличных показателей в прочности, надёжности, гигроскопичности и устойчивости к температурным колебаниям.

Единственный минус железобетонных изделий, по сравнению с другими материалами — большой вес, что затрудняет доставку и монтаж.

Государственные стандарты

Классы нагрузок водоотводных лотков зарубежных производителей регламентируются международным стандартом EN1433.

Для изделий российского производства устанавливаются технические требования, обозначенные в ГОСТ 32955-2014 — Лотки дорожные водоотводные.

Для выборочного контроля фактической несущей способности водоотводящих лотков используются правила и нормы:

  • ГОСТ 13015-2012 — для бетонных изделий;
  • ГОСТ 25621-83 — для лотков из композитных полимеров;
  • ГОСТ 22472-87 для изделий из стали.

Устройство наружных водоотводящих сетей и сооружений регламентируются требованиями СНиП 2.04.03-85 и СП 32.13330.2018.

Особенности водоотводных лотков

Конструкция и назначение

На территориях большой площади водоотводной лоток может проходить посередине участка.

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

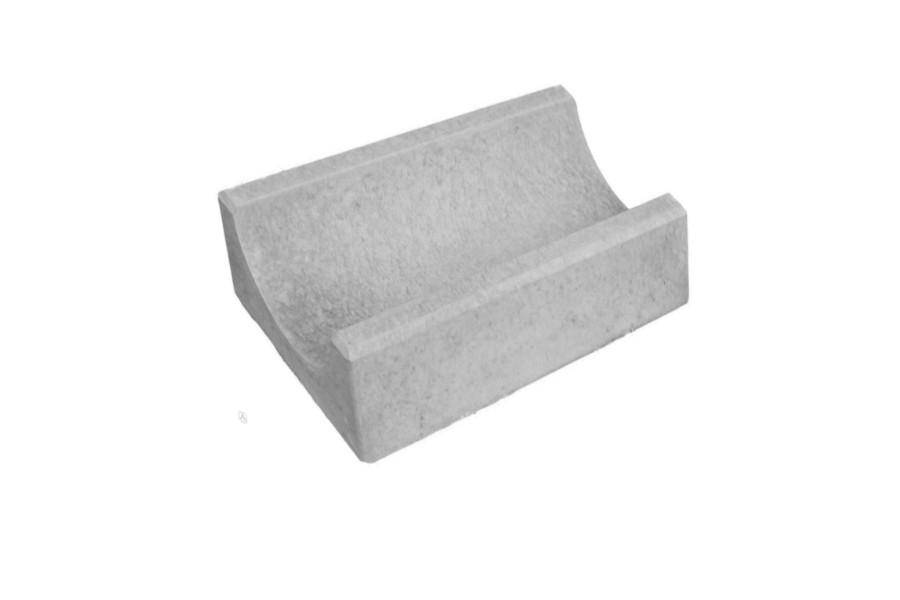

На фото — бетонный брус с желобом.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент дренажной системы участка.

Назначение лотка — сбор и отведение дождевой воды.

Лоток — это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Отведение воды от фундамента продлевает срок его службы.

Разновидности лотков

Водоотводные лотки бывают разные: они отличаются по материалам, размерам и прочности.

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

ИзображениеВиды лотков
Бетон или железобетон. Это прочные и долговечные изделия, которые прослужат вам много лет.

Недостатки — большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.

Пластик. Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов.

Недостаток — низкая прочность и плохая сцепка с бетоном.

Металл. Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах.

Недостаток — высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.

Композитные материалы. Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

  • А15. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
  • В125. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
  • С250. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
  • D400. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
  • Е 600. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
  • F900. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

На объектах с большой нагрузкой используют лотки соответствующего класса прочности.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые — в местах, где может проезжать автомобиль.

Как изготовить своими руками?

Есть масса способов изготовления водоотводного лотка и, пожалуй, самый примитивный из них — раскоп траншеи. Такой способ является менее эффективным, так как земля может быстро обрушится и вовсе закрыть проход воде. Наиболее оптимальным способом установки водоотвода у себя дома является способом заливки.

Он включает в себя следующие этапы:

  1. Необходимо вырыть траншею глубиной примерно 40-50 сантиметров.
  2. Траншея должна иметь дуговой вид и наклон не менее 10 градусов.
  3. На землю кладется специальная сеточка, которая будет сцеплять поверхность бетона и почву.
  4. Бетонный раствор также заливается на эту сеточку, но из него выравнивается подобие лотка. Бетон должен повторять форму дуговой траншеи.
  5. Необходимо как можно ровнее выложить раствор бетона на землю. В случае, если такой процесс происходит с небольшими бугорками, то их можно будет убрать после застывания бетона при помощи болгарки с шлифовочным диском.

Цены

Как и любой строительный материал, водоотводный лоток имеет свой ценовой показатель, который варьируется от типа лотка:

  1. Для бетонных лотков цена за один метр длины при оптимальной толщине стенки в 7 сантиметров колеблется от 1500 до 2000 рублей. Мало того, армированные водоотводные лотки считаются наиболее дорогостоящими и имеют цену свыше 2500 рублей за метр длины.
  2. Для пластмассовых устройств таких же габаритов, один метр длин имеет стоимость в 1000-1500 рублей.
  3. Пластмассовые лотки с системой водоочистки также имеют немалую стоимость, которая варьируется от 2000 рублей за метр длины.

Виды водоотводных бетонных лотков

По варианту прокладки различают два основных вида бетонных водоотводных каналов:

  • обычные (горизонтальные);
  • с водосливом, расположенным вертикально.

Решётки к бетонным каналам, выполняются из разных материалов, а именно:

  • чугун;
  • сталь;
  • высокопрочные полимеры.

Поверхность чугунных решёток может иметь защитный слой оцинковки, который предохраняет изделия от коррозии. Стальные решётки, как правило, изготавливаются из нержавейки. Пластиковые решётки применяются гораздо реже, чем вышеперечисленные аналоги, однако, их можно встретить в случае отсутствия больших нагрузок на изделие.

Помимо этого, все решётки по конструктивному исполнению подразделяются на два типа:

  • ячеистые;
  • щелевые.

Бетонные лотки применяются в разных ситуациях. В зависимости от эксплуатационных особенностей и назначения они могут быть:

  • для водоотведения талых и дождевых вод;
  • для организации защитного футляра, в котором прокладывается кабельная проводка;
  • для монтажа теплопроводных коммуникаций.

Отверстия в решетке могут быть в виде щелей или ячеек

Монтаж бетонных водоотводных конструкций может производиться двумя методами:

  • под определённым уклоном (для качественного удаления воды);
  • без уклона.

Все лотки железобетонные (ЖБИ) водоотводные можно разделить на классы по нагрузке, которую они могут переносить, на четыре категории:

  1. С250. Такие жёлоба используются для отвода дождевых и талых вод от автомобильных дорог, которые отличаются небольшой интенсивностью движения. Их также монтируют на парковочных площадках для легковых автомобилей.
  2. D400. Изделия, которые относятся к этому классу нагрузки, прокладываются около автомобильных трасс с большой интенсивностью движения, возле заправок.
  3. E600. Приспособления, относящиеся к этому классу нагрузки, монтируют для отвода дождевых и талых вод от магистральных автомобильных дорог, а также на больших производствах.
  4. F900. Наиболее надёжные бетонные лотки, которые применяются для водоотвода в аэропортах.

Размеры водоотводных бетонных лотков могут быть разными, однако, существует стандартная длина жёлоба — 1 метр. Размеры сечения могут варьировать от 100 до 500 мм. Объём лотка высчитывается исходя из его размеров индивидуально.

Перед монтажом лотков необходимо подготовить траншею

Характеристики и типоразмеры бетонных лотков

Производство бетонных лотков ведётся с соблюдением требований серий и ГОСТ. Изделия проходят проверку на прочность, трещиностойкость, бетон проверяется на сжатие и другие параметры.

Лотки производятся по сериям 3.006.1-2.87, 3.006.1-8 в соответствии с требованиями ГОСТ и другой документации. Основные характеристики:

  • материал — тяжёлый бетон, класс по прочности на сжатие (марка) В25 (М350);
  • водонепроницаемость принимается равной не ниже W8, при этом бетонные лотки должны иметь морозостойкость F200;
  • армирование — проволока класса Вр-I, высококачественная сталь классов А-I и А-III;
  • гидроизоляция — обработка битумной мастикой перед установкой и заполнение швов в промежутках после.

Позвоните по указанному телефону или закажите обратный звонок. Наши менеджеры помогут оформить заказ на железобетонные лотки и сориентируют по срокам доставки.

Из чего изготавливаются водоотводные лотки?

Выполняются бетонные водоотводы из различных видов специального материала — фибробетона. К готовому раствору фибробетона в процессе производства добавляют волокна из полипропилена, в результате чего получаются детали из полимербетона. Благодаря добавке полипропилена лотки водоотводные (с примесью полипропиленовых волокон) полимербетонные обретают деформационную устойчивость и стойкость к изгибанию.

В бетонный раствор могут добавляться специальные волокна металлической фибры. Это позволяет увеличить резистентность изделия к истиранию, растяжению, механическим нагрузкам и т. д. Лотки ЖБИ являются очень популярными и используются практически везде.

На сегодняшний день большой популярностью пользуются бетонные лотки, выполненные из цементного материала, маркировка которого не ниже М 500. Помимо цементного материала, используется один из вариантов армирования, перечисленных выше.

Лотки изготавливаются из разных марок бетона и могут иметь разную форму

Изготавливаются такие решётки из разных материалов в зависимости от конкретной ситуации. Они могут быть выполнены из металлического материала или из современных полимерных комбинаций. Монтаж решёток на бетонные детали производится посредством специальных крепёжных винтов. При необходимости решётки можно снимать для проведения очистки.

Нормы производства по ГОСТу ↑

В процессе производства водоотводных бетонных лотков с решеткой придерживаются требований, прописанных в ГОСТе 21509-85.

Согласно этому документу различают изделия, устанавливаемые на сваях и те, которые проходят процедуру монтажа в грунт. Стандартом определяются типы оборудования, стандартные размеры и формы.

Особое внимание уделяется правилам транспортировки, организации производства и правилам установки. ГОСТом определяется перечень лотков

По целям применения и характеристикам конструкции лотки водоотводные бетонные с решеткой могут быть:

  • водоотводные;
  • для теплотрасс;
  • кабельные.

Также, в документе описываются требования, которым должны соответствовать лотки водоотводные бетонные дорожные,

это:

  • стойкость изделия;
  • морозоустойчивость;
  • антикоррозийные свойства;
  • влагонепроницаемость;
  • обеспечение равномерной структуры без каких-либо пустот.

Размеры

Все характеристики определяются определенными документами.

Фото: размеры

Оборудование с высотой до 1,5 м используются в качестве каналов, а с высотой более 1,8 м – для тоннелей.

Ширина лотков водоотводных бетонных дорожных может варьироваться от 42 см до 4 м, а высота может достигать 35 см-1,68 м. Длина изделий, как правило, зависит от ширины и массы.

Если лоток имеет ширину, которая не достигает 2,4 м и массу 9, 9 тонн, то длина может составлять 5,97 м. Для всех остальных изделий длина может быть 2,97 м.

Объем

Различаются они между собой, как по размерам, таки по объемам. Производители ЖБИ изделий изготавливают оборудование практически всех размеров, но в основном используются лотки наименованием:

Наименование лоткаОбъем, куб. м
Л-1-70,07
Л-2-70,07
Л-3-80,14
Л-3000,3

Л-1-7 с объемом 0,07 куб. метра, Л-2-7 с идентичным объемом, Л-3-8 с объемом 0,14 куб. метров, Л-300 с объемом 0, 3 куб. метра.

Европейский стандарт EN 1433

Классы нагрузки:

ОбозначениеДопустимое значение, кНСферы применения
А1515Приусадебные участки, скверы, парки, пешеходные зоны и тротуары, велосипедные дорожки.
В125125Зоны проезда мототранспорта.
С250250Автостоянки, гаражи, автомобильные трассы для легкого транспорта.
D400400Промышленные территории, АЗС, автомойки, транспортные терминалы, другие зоны проезда грузового автотранспорта.
Е600600Причалы, склады, железные дороги.
F900900Аэродромы и аэропорты, военные базы, грузовые терминалы, другие зоны с повышенными нагрузками на дорожное покрытие.

Желоба класса F900 имеют усиленные бортики, например со стальной оцинкованной планкой. Изделие, укомплектованное бетонной крышкой или решеткой более высокого класса, допускается использовать в зонах с нагрузкой, соответствующей классу крышки.

Например, лотки класса В125, накрытые изделиями класса С250, пригодны для установки на автостоянках, вдоль дорог с проездом легкого транспорта. Класс нагрузки крышки может быть выше не более чем на 1 уровень.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

Железобетонные канальные секции применяются для обустройства долговечных коммуникаций, требующих в своём обслуживании постоянного доступа к кабельным сетям, проложенным в них, заранее планируемым работам по модернизации коллекторов или в связи с ожидаемым постоянным ремонтом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
