Дренаж фундамента — необходимость строительства

Внутренний водоотвод

Если дом имеет рабочий подвал или цоколь, для защиты его от воды лучше всего проложить водосборную трубу под фундаментной плитой или рядом с ней. К популярному способу изготовления такой системы водоудаления относят следующую схему. По периметру дома монтируют пристенный дренаж, а под фундаментом строения пропускают несколько дренажных труб. Такая конструкция гарантирует сбор воды с поверхности территории и удаление грунтовой влаги.

Не стоит забывать, что дополнительно защитить основание здания можно с помощью гидроизоляции. Но в любом случае, не нужно бездумно тратить время и деньги на изготовление дренажа. Прежде чем начинать такие работы, рекомендуется обратиться в профильную компанию, которая организует исследование вашего участка и предложит наиболее эффективный и недорогой способ дренажа с учетом особенностей местности и грунта.

Дренаж монолитной фундаментной плиты

Некоторые полезные советы

Неважно, какой дренаж вы будете делать. В самом процессе обустройства все аналогично

Нужно только в обязательном порядке следовать этапам, а еще учесть правила. Чтобы устройство пристенного дренажа не доставило вам много хлопот, учтите такие важные советы:

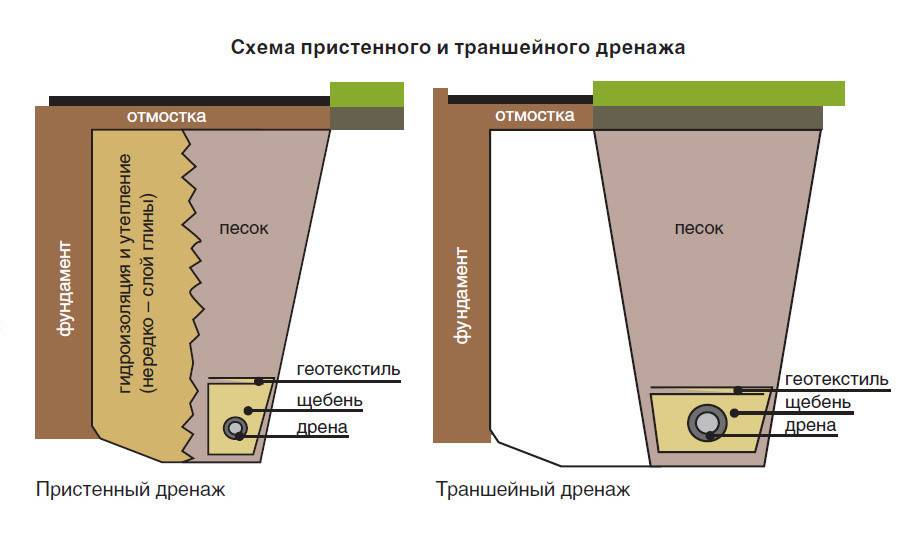

Вариант 1. Схема пристенного и траншейного дренажа.

Заранее определитесь, на каком уровне будут располагаться дренажные точки. Всего их две: нижняя и верхняя. Верхняя точка нужна для сбора воды, и обычно она устраивается около угла будущего дома. А нижняя нужна для вывода влаги. Часто ее делают в самом низу фундамента в виде небольшого колодца.
Правильно рассчитайте угол уклона. Как правило, вся система вывода воды должна быть совсем не на одном уровне. Угол уклона подразумевает собой постепенный наклон отводящей системы в сторону нижней точки примерно по 1,5-2 см на каждый м

Так вода будет постоянно стекать в колодец и не застаиваться в системе.
Очень важно, чтобы дренажная система располагалась чуть ниже песчаной подушки фундамента дома (примерно на 40 см). Это обеспечит отвод воды от основания фундамента, что даст возможность избежать растрескиваний в будущем.
Позаботьтесь заранее о месте расположения конечного пункта дренажной системы — коллекторного колодца

Он нужен, для того чтобы вода выводилась в нейтральную местность. Располагать его нужно на расстоянии не менее чем 3,5 метра от основания дома. Воду из этого накопителя можно будет использовать для полива участка, а можно отводить в помойную яму, в зависимости от степени ее чистоты.

Эти вышеописанные советы являются решающим звеном, которое будет определять всю степень качества будущей дренажной системы. После того как вы определитесь с расчетами, подготовите территорию и четко решите, где будут располагаться колодцы, можете смело приступать к устройству непосредственно пристенного дренажа фундамента. Делается все в несколько несложных этапов, поэтому они будут рассмотрены более подробно.

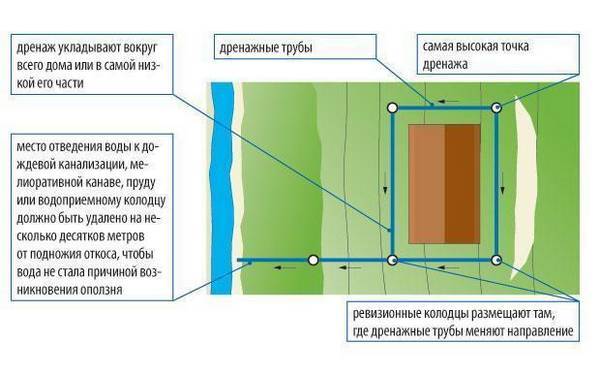

Кольцевая система

Дренаж вокруг фундаментной плиты

кольцевого вида используется для эффективного осушения территории вокруг дома и исключения возможности подтопления подвала, цокольного этажа глубинными и стоковыми водами. С помощью кольцевого дренажа удается значительно понизить уровень грунтовых вод. Но изготовление такой системы требует точных расчетов и профессионального анализа информации об участке, на котором расположен коттедж. Для этого предварительно проводят специальные инженерно-геологические изыскания.

На основе собранных данных проектировщик определяет особенности будущей системы дренажа:

  • размеры дисперсионной воронки;
  • требуемое сечение дренов, исходя из притока воды;
  • расстояние от дренов до основания здания.

Во время проектирования кольцевого дренажа обязательно учитывают тот факт, что во время его эксплуатации водоотводные каналы будут загрязняться взвесями, содержащимися в воде. В проекте это обстоятельство должно быть отражено в особенностях изготовления дренажной конструкции.

Когда нужен дренаж?

Чтобы удешевить строительство, владельцы отказываются делать дренаж, отдавая предпочтение гидроизоляции.

Если на участке почва глинистая, то влага будет в ней надолго задерживаться.

Экономия бывает оправданной, если:

  • Грунтовые воды находятся ниже уровня фундамента.
  • Дом стоит на песчаных грунтах, хорошо пропускающих влагу.
  • Поблизости нет болот или водоёмов, которые весной выходят из берегов.

Однако, дренаж подвала необходим, когда застройка ведется в зоне риска

Нужно обратить внимание на следующие признаки избытка воды в грунте:

  • Участок покатый или находится у подножия склона, по которому стекают осадки.
  • Были случаи затопления местности во время таяния снегов и сезонных дождей.
  • Почва вокруг фундамента содержит глину или суглинок, которые препятствуют распределению влаги.

Определить тип грунта и потребность в дренаже подвала поможет геодезическая экспертиза.

Порядок работ

  • откапывание всего основания дома (вынутый грунт располагается на специальной строительной площадке, его используют для обратной засыпки);
  • копку траншеи ниже уровня фундамента;
  • высушивание фундамента с помощью газовой горелки (но лучше, если он высохнет на свежем воздухе) и его очистка от земли и остатков прежней гидроизоляции;
  • обработку внешней части основания дома грунтовкой (битумно-керосиновая смесь);
  • нанесение битумной мастики;
  • укладку на свежий битум армированной сетки или геотекстильной ткани;
  • повторное нанесение мастики (примерно через сутки, после полного высыхания первого слоя).

Сверху специалисты рекомендуют выполнить бетонную заливку (так называемое обустройство отмостки) и покрыть её различными декоративными элементами.

  • выкапывается ров вокруг здания (глубина ниже уровня фундамента, ширина не меньше тридцати сантиметров, отступ от здания один метр);
  • на дно засыпается песок с обеспечением уклона в сторону водосборников (толщина подушки от 5 до 10 сантиметров);
  • дно и стенки выстилаются геотканью, края которой закрепляются на время штырями; сверху насыпается слой гравия толщиной в десять сантиметров;
  • укладываются пластиковые трубы для дренажа с перфорацией (выпускаются уже обмотанными геотканью); трубы засыпаются слоем гравия;
  • выше засыпки совмещают края геотекстиля и сшивают их между собой;
  • по углам здания располагаются смотровые колодцы;
  • водоприёмники размещаются в 3-5 метрах от дома ниже фундамента, но выше грунтовых вод (в не слишком
  • влажном грунте достаточно двух водоприёмников-колодцев);
  • дно всех технических ям выстилается геотекстилем;
  • ёмкости для сбора влаги обсыпаются гравием, а сверху накрываются грунтом (на дне водосборников
  • предварительно высверливается по два-три отверстия для стока воды);
  • производится подключение насосов (если это предусмотрено проектом);
  • производится обратная засыпка всей системы грунтом.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

  1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
  2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
  3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
  4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
  5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
  6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
  7. Выполняют засыпку щебня слоем 7-10 см.
  8. Укладывают дренажные перфорированные трубы отверстиями вниз.
  9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
  10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
  11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
  12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

  • в дренажную трубу;
  • на поверхность земли, с дальнейшим оттоком по естественному уклону;
  • в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

  1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
  2. Дно траншеи засыпают песком.
  3. На песок укладывают слой геотекстильной ткани.
  4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
  5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
  6. К трубе с помощью переходников присоединяют трубы водоотведения.
  7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
  8. Производится обратная засыпку траншеи исходным грунтом.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

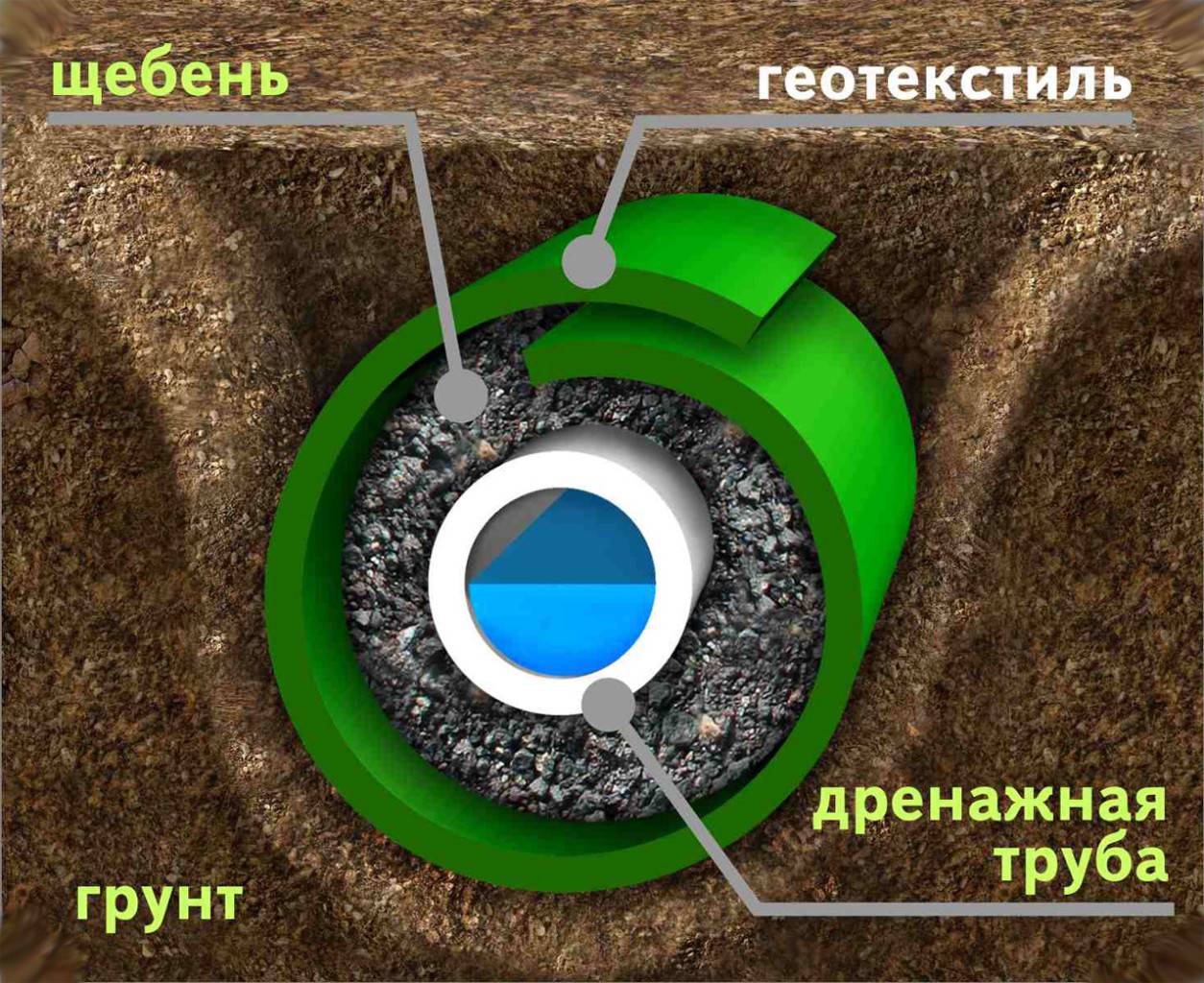

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

  • Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
  • На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
  • Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Правила подготовки к дренажным работам

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Пристенный вариант

Данная система отведения воды от фундамента здания доказала свою эффективность на участках, сложенных из глинистой и суглинистой почвы. Пристенный дренаж может быть поверхностным и глубинным. В первом случае изготавливается канал или система лотков вокруг дома на определенном расстоянии от стены. Чаще всего такой тип водоотведения выбирают в том случае, когда необходимо удалить ливневые и поверхностные воды. Во втором случае, в систему траншей укладывают трубы, которые будут собирать, а после удалять грунтовые воды. Глубина заложения дренажной трубы фундамента

рассчитывается каждый раз индивидуально.

Принцип работы дренажной системы

Действие дренажа полностью соответствует его основному назначению – отводу лишней влаги на безопасное расстояние. Ошибкой было бы считать, что одна труба, проложенная по периметру дома, может справиться с этой проблемой. На самом деле это целый инженерно-строительный комплекс, который борется с переизбытком влаги, защищая фундаменты и подвалы, но не пересушивая окружающую территорию.

Пристенный тип дренажа целесообразен в условиях глинистого грунта и суглинков, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть зону, расположенную вокруг здания. Сложная конструкция из труб, колодцев и отводов удаляет избытки воды достаточно эффективно, несмотря на бюджетную стоимость.

Одна из наиболее простых конструкций пристенного дренажа: монтаж дрен по периметру здания, ревизионные колодцы по углам (иногда достаточно двух), отвод за пределы садового участка (+)

Одна из популярных схем предполагает соединение двух систем – дренажной и ливневой – в зоне накопительного колодца, который обычно находится в самой нижней точке примыкающей к дому территории. На практике нередко используют вариант, когда дренажный трубопровод врезают в ливневку, но это возможно лишь при одном условии – если общий объем стоков не превышает нормы, рассчитанные под установленное оборудование.

Если зона слива расположена выше уровня воды в накопителе, приходится устанавливать насосное оборудование. Популярный вариант – погружной дренажный насос, подобранный по мощности.

Существует два варианта обустройства дренажа вокруг фундамента: традиционный и более надежный. Традиционный – это монтаж труб с гравийной засыпкой, фильтром и глиняным замком. Его работоспособность доказана десятилетиями.

Глиняный замок, являющийся одним из важных элементов системы, для увеличения водонепроницаемости утрамбовывают послойно. Он отсекает грунтовые воды от фундамента, создавая таким образом непреодолимый для воды барьер (+)

Более надежный современный дренаж отличается оформлением фундамента. По всей его ширине фиксируют геомембрану, характеристики которой не уступают глиняному замку.

Монтаж геомембраны более экономичен в плане устройства: не нужно выкапывать глубокий ров, подыскивать нужный сорт глины, транспортировать тяжелый груз на стройку, вывозить лишний грунт (+)

Процесс монтажа гораздо проще хотя бы потому, что не нужно делать расчетов и вычислять угол наклона глиняной «пробки». Сейчас практически все схемы пристенного дренажа включают применение геомембраны, потому что это надежно, практично, быстро и эффективно.

Как сделать своими руками?

Следует отметить сразу, что устройство дренажной системы – не простая задача. Но с нею можно справиться без привлечения инженеров, геодезистов и других специалистов. Главное выполнять работы последовательно, следуя разработанному проекту.

Важно! Разработку проекта глубинной дренажной системы лучше доверить специалисту. Так как не имея определенных навыков сложно учесть особенности грунта и рельефа местности, рассчитать угол уклона, количество отводов и так далее

Специалист выдаст такой комплект документов:

  • Схема установки дренажной системы. Это должен быть не просто план участка с разметкой. Выдается полная инструкция, где указывается глубина канав, уровень уклона, вид и диаметр труб и т.д.
  • Расчет материалов.
  • Пояснительная записка, где максимально развернуто описывается весь процесс работ по установке дренажа.

Пошаговое руководство как устроить дренажную траншею закрытого типа без укладки труб:

  1. Изучаем план участка и вырисовываем схему расположения рвов.
  2. Делаем разметку территории в соответствии со схемой.
  3. Выкапываем траншеи глубиной 35–45 см, шириной 35–40 см.
  4. Создаем уклон в сторону общего слива.
  5. Застилаем канавы геотекстильным полотном так, чтобы его ширины хватило выстелить дно, стены и остался запас, для того чтобы завернуть дренажную подушку. Геотекстильный материал будет выполнять роль фильтра и не позволит дренирующему наполнителю заилиться.
  6. Высыпаем на дно канавы дренирующий наполнитель. Это может быть гравий, щебень, керамзит. Толщина заполнения –10–15 см.
  7. Насыпаем песок так, чтобы до края траншеи осталось около 10 см.
  8. Заворачиваем наполнитель геотекстильным полотном.
  9. Насыпаем сверху, извлеченный при выкопке канавы грунт.
  10. Прикрываем дерном.

Важно! Дренаж без прокладки труб подойдет для тех участков, где незначительный объем воды.

Количество канав будет зависеть от типа грунта. Если почва глинистая или суглинистая, количество рвов увеличивается, а расстояние между ними уменьшается. Учтите, что грунт может дать небольшую усадку в первый же сезон, поэтому не стоит сразу декорировать этот участок декоративными насаждениями или другим элементами ландшафтного дизайна.

Дренажная система нужна на любом дачном участке. Она защищает территорию от накопления излишней влаги. Необязательно нанимать строительную бригаду для устройства конструкции. С этой задачей вполне реально справиться самостоятельно.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

  • В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
  • Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
  • Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Советы и рекомендации

Избежать ошибки при монтаже дренажной системы своими руками помогут рекомендации от специалистов:

  • Нельзя соединять в одну схему сточную канализацию и пристенную водоотводящую систему. При обильных осадках может возникнуть эффект обратного потока. Вода из канализации попадает внутрь перфорированной части и под напором будет просачиваться в почву.
  • Конструкция без дренажной обмотки из геотекстиля прослужит недолго, так как отверстия в трубах быстро забьет песок и мусор.
  • На глиняных почвах применение геотекстиля не эффективно. Материал быстро забивается и перестает пропускать влагу вовнутрь.
  • Выполнить своими руками можно только кольцевую пристенную водоотводящую схему. Монтаж пластиковой дренажной конструкции сложный и требует опыта. Работы лучше доверить специалистам.
  • Дополнительная гидрозащита фундамента при помощи жидкого стекла или гудрона продлит срок службы основания еще на 20%.
  • Укладка труб осуществляется под углом в 30 — 45 градусов. Для замера рекомендуется использовать нивелир. Если угол наклона недостаточный, то вода будет застаиваться, а значит система быстро заилиться, засориться.
  • Пристенный дренаж защищает баню от осадочной влажности всего на 20%. Для сбора излишней влаги во время осадков дренаж комбинируют с ливневой канализацией. Не стоит путать эти две системы. Для прокладки ливнёвки используются пластиковые перфорированные трубы оранжевого цвета и специальные водоотводящие лотки.
  • По всему периметру бани или дома делается отмостка. Угол наклона и толщина рассчитываются отдельно.

Раз в сезон обязательно проводится очистка системы. Смотровые колодцы по углам открываются, через них вымывается мусор и песок. Промывка осуществляется при помощи напора воды. Начинать вымывание следует с самой верхней части. После обслуживания смотровые колодцы тщательно закрываются, так как в открытую систему легко попадет крупный мусор, который может забить отвод.

Дренаж фундамента необходим, но выполнять работы лучше сразу после строительства. Иначе придется портить готовый ландшафт, вскрывать дорожки и выкапывать насаждения. Водоотводящая система помогает осушить участок и защитить фундамент от осадочных и грунтовых вод. А наша пошаговая инструкция поможет избежать ошибок при монтаже.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

Дренажная система под основанием и вокруг него

Планируя строительство плитного фундамента, собственник может заложить дренажную систему непосредственно под самой плитой или по периметру рядом с домом.

В первом случае в коллекторе будет собираться избыточная влага со всей территории и примыкающих горизонтов, а затем уходить глубоко в землю, не взаимодействуя с железобетонной конструкцией. Дренажная система, расположенная по периметру плиты, собирает в основном ливневую воду и обеспечивает ее сток в центральную канализацию.

На практике часто применяют комбинацию двух дренажных систем: под плитой и по периметру. При этом перфорированные трубы закладывают вдоль стен сооружения и дублируют контур, но уже под самим монолитом. В таком случае застройщик обеспечивает более эффективный и оперативный отвод воды.

Закладка дренажной системы для плитного фундамента начинается после того, как будет вырыт котлован под силовую конструкцию. На расчищенной площадке создаются специальные скважины, глубина которых не обязательно должна превышать уровень промерзания грунта в заданных геологических условиях. На практике достаточно для дренов выработать траншеи глубже подошвы основания на 15–30 см.

Расстояние между соседними линиями дренажа должно быть в пределах от двух до трех метров. Дно углублений в обязательном порядке укрепляют слоем щебня. Насыпка из утрамбованного песка или щебня служит для фиксации дренажных элементов в скважинах.

Углубление с уложенными сточными трубами закладывают щебнем и сверху устраивают отмостку, которая одновременно может послужить дорожкой вокруг дома и выполнять декоративную функцию. Таким образом, получают эффективную систему для отвода осадочных и грунтовых вод от железобетонного фундамента, продлевая его эксплуатационный ресурс.

Гидроизоляция фундамента дома с цокольным этажом

Гидроизоляция фундамента любого дома или хозяйственной постройки необходима в любом случае. В общем, гидроизоляция фундамента подразумевает под собой подготовку основания, обработку специальными составами, укладку рулонного гидроизолятора, засыпку грунта и устройство отмостки с дренажной системой на участке.

Все эти манипуляции призваны максимально оградить фундамент от разрушающего воздействия влаги. Если гидроизоляция будет выполнена неправильно, основание дома может начать разрушаться уже через несколько лет. Поэтому, к вопросу гидроизоляции фундамента дома необходимо подходить ответственно, ведь в случае ее разрушения для восстановления потребуется проделать огромный кусок работы, требующий дополнительных финансовых затрат.

К тому же существует риск, что даже после откачки воды и проведенного ремонта повторное затопление может быть куда более стремительным и разрушительным, ведь грунтовые воды уже проложили себе путь, грунт оседает, а дом давит на фундамент с колоссальной силой.

В случае если в доме запроектирован цокольный этаж или подвал, то плохая гидроизоляция может обойтись хозяину жилища тем, что однажды нижний уровень попросту начнет затапливать. Особенно велик риск подтопления при высоком уровне грунтовых вод или во время таяния снега и интенсивных осадков. В дополнение к гидроизоляции фундамента избежать столь пренеприятных перспектив поможет устройство дренажа цокольного этажа в соответствии со строго разработанными технологиями.

Что это такое, когда нужно делать?

С помощью дренажа владельцы частных домов снижают негативное влияние паводков, осадков и большого количества грунтовых вод. Если этого не сделать, то замораживание зимой грунтовых вод может привести к подвижке грунта и выталкиванию частей ленточного фундамента наружу. При вовремя проведенном грамотном дренаже происходит осушение почвы и убирается лишняя влажность.

Особенно считается опасным факт переувлажнения следующих видов почв:

  • глинистые;
  • суглинки;
  • торфяники;
  • сапропели;
  • илистые почвы.

При построении дома на таких грунтах в обязательном порядке нужно произвести дренаж фундамента. При этом необходимость осушать почву и проводить дренаж на таких видах грунта не зависит от уровня грунтовых вод. В таком случае не будут отсыревать стены подвалов, не будет скапливаться грибок, появляться плесень, а сам фундамент после установке дренажных плит сможет служить на много лет дольше.

Еще один минус – при отсутствии дренажа вода проникает к армированному основанию и вызывает коррозию с последующим увеличением объема металла, что приводит к разрыву бетонного монолита.

Также дренажная система позволяет понизить слишком высокий уровень грунтовых вод до необходимых проектных значений. Если эксплуатируемые заглубленные помещения расположены ниже расчетного уровня подземных вод, то проведение дренажа обязательно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
