Устройство и самостоятельный монтаж роторных дверей

Преимущества и недостатки двери-книжки

Главная особенность складных межкомнатных дверей-книжка заключается в том, что они экономят пространство. В этом их основное превосходство перед распашными собратьями.

Экономия места. Они занимают в два раза меньше площади в открытом состоянии, чем распашные двери, а значит экономят жилое пространство.

Не мешают при расстановке мебели в углах комнаты. Тот же диван или шкаф можно расположить практически вплотную к углу.

Удобство пользования. Радиус открывания дверей меньше ровно в два раза. В узких коридорах при открытой распашной двери приходится буквально протискиваться боком, вжимая живот. Этого недостатка лишена раздвижная дверь-книжка, которая предоставляет достаточно пространства для нормального передвижения по коридору.

Могут открываться в любую сторону.

В принципе, как и в других разновидностях, направление открывания створок можно выбирать.

Убережет домочадцев от травм. Шишки на лбу, сбитые коленки и пальцы на ногах теперь остались в прошлом. Удобное открывание двери-гармошкине допустит травм.

Привлекательный внешний вид, а порой даже весьма оригинальный.

Двери могут быть декорированы рисунком или резьбой, а также стеклянными вставками. Стильно и современно выглядят раздвижные двери из матового стекла (белого, черного и т. д.).

Но и минусы у этих дверей тоже имеются.

Несмотря на недостатки, эти двери вполне успешно используются при оформлении не только малогабаритных квартир, но и в просторных помещениях. Потому что они имеют стильный внешний вид и необычный дизайн.

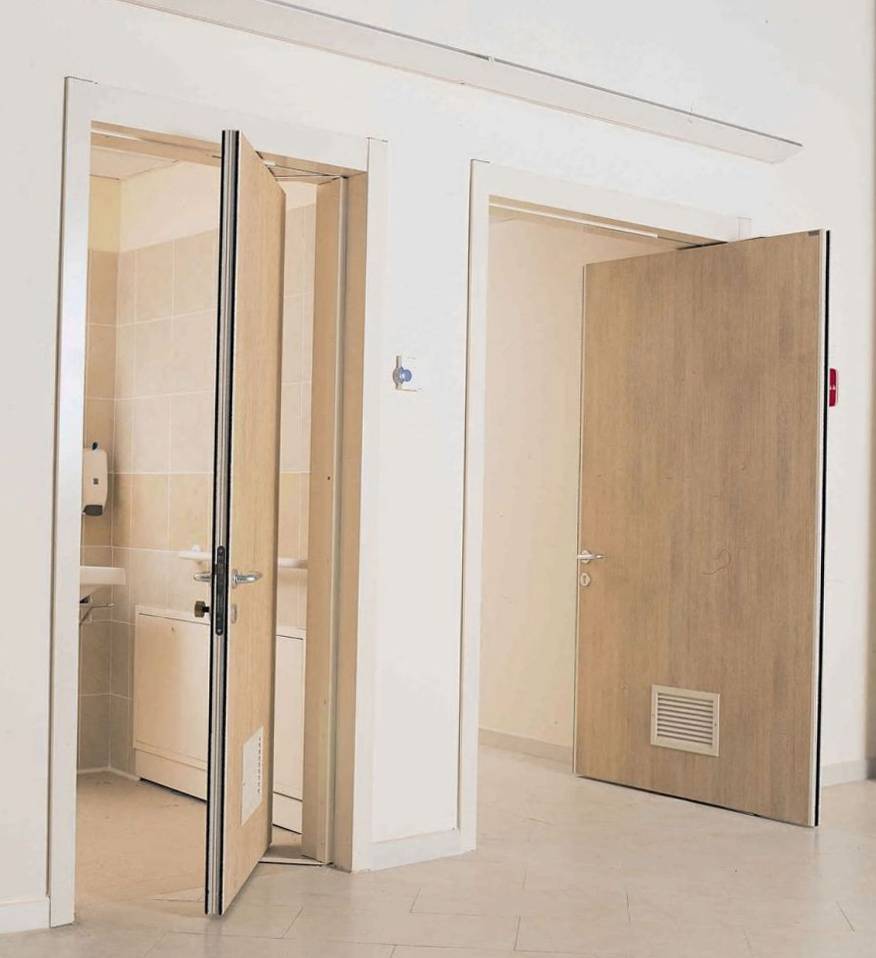

Рото-двери

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону. Ротационная система, на которую закреплено дверное полотно, поворачивает его по окружности в рамках дверной коробки.

Смотрятся рото-двери весьма необычно, поэтому могут стать настоящей изюминкой интерьера. К тому же их звукоизоляционные свойства намного лучше, чем у раздвижных моделей других видов – закрытое полотно примыкает к коробке, а замок не позволяет двери распахиваться самостоятельно. В открытом виде половина дверного полотна оказывается в одной комнате, а другая – в соседней. Чаще всего поворотно-сдвижным моделям отдают предпочтение при монтаже дверей в ванную комнату, коридор, гардеробную.

В связи с рестайлингом погоножа были внесены изменения в конструкцию Рото-двери, а именно: Был увеличен паз в коробе с 3 до 6 мм. Верхний декоративный элемент короба увеличился по толщине с 10 до 16 мм. Поменялся эстетический вид продукта, в конструктиве изменений не произошло. Минимальная глубина проема – 95 мм.

Достоинства дверей с рото-системой:

  • Механизм разработан специально для людей с ограниченными физическими возможностями.
  • Возможны одностворчатый и двустворчатый варианты: второй дает более значительную экономию пространства.
  • Поворотный механизм роторной двери работает плавно и абсолютно бесшумно.
  • В виде ротационной двери может быть использовано любое полотно, что позволяет декорировать его стеклом или витражом. Так же можно сделать дверь по собственному эскизу.
  • Хорошая шумоизоляция достигается за счет встроенного щеточного уплотнителя.

Недостатки:

Преимущества и недостатки

Как и любая продукция, межкомнатные полотна с роторным механизмом имеют свои плюсы и минусы. Среди достоинств следует выделить:

  • Фиксация полотна магнитным замком;
  • Экономия свободного пространства жилого помещения;
  • Удобство использования для любого человека, в том числе и для тех, у кого имеются ограниченные возможности;
  • Входной стороной может быть любая, что означает возможность открывания створки в обе стороны;
  • Бесшумность;
  • Герметичное закрытие полотен.

Фиксация створки и герметичность в закрытом положении позволяет использовать подобные элементы интерьера не только в качестве декора, но и создавать с их помощью прекрасные комнаты отдыха. Роторная система открывания дверей — настоящая находка для людей с ограниченными возможностями. В силу обстоятельств они не всегда способны справиться с обычным полотном, так как радиус перемещения у него слишком большой. Но при использовании роторного механизма проблема самостоятельного передвижения из одного помещения в другое отпадает, так как створки можно открывать в любую сторону и с меньшей амплитудой.

Створки рото двери открываются в любую сторону

Среди большого количества положительных моментов следует указать и на отрицательные стороны вопроса. А именно:

  • Меньшая долговечность;
  • Использование только лёгких створок;
  • Ширина проёма должна быть не менее 80 см.

Большое количество мелких элементов, входящих в состав роторного механизма, быстрее приходят в негодность по сравнению с обычными петлями. К тому же устройство способно выдержать ограниченный вес. Если он будет превышен, то механический износ станет невероятно быстрым и ротор не сможет выполнять свои функции.

Роторные двери как альтернатива раздвижным

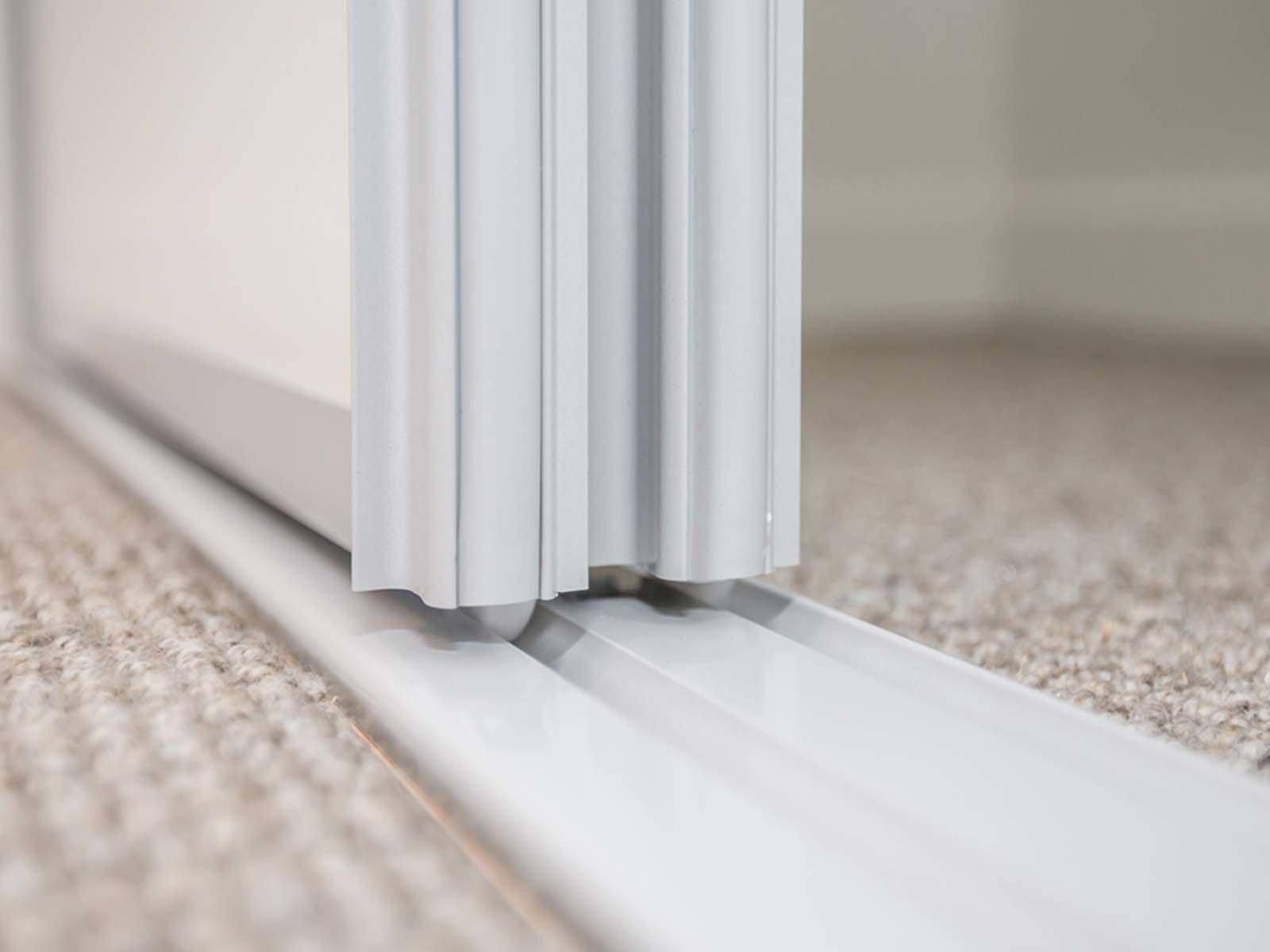

Раздвижные (откатные) двери, как правило, передвигаются на роликовых подвесах по укрепленному рельсу параллельно стене. При этом они не «съедают» места и не преграждают коридоры. Однако, в этом случае рядом с проемом невозможно будет поставить мебель, вешать картины, зеркало и выключатели.

А конструкция, прячущаяся в стенную нишу, обойдется не так уж и дешево, к тому же для ее установки, скорее всего придется возвести новую перегородку, поэтому и отношение у многих к таким дверях, сложное, двоякое. Но теперь у нас появились хитрые рото-двери, и они помогают решить эти проблемы.

На заметку: полотно роторной двери двигается вбок, к косяку, по несущему рельсу, вставленному в верхний брусок коробки. Синхронно створка поворачивается на 180о вокруг центральной вертикальной оси.

Механизм рото-двери гарантирует легкое открытие-закрытие в обе стороны. Полотно рото-двери ходит в пределах проема и не создает помех при оформлении интерьера. Правда, при положении «открыто» оно выходит в примыкающие помещения, но тем не менее места в проходах занимает вдвое меньше нежели стандартная распашная дверь.

Как установить роторные двери

Для регулировки дверного полотна заранее подготавливают шестигранный ключ. С помощью строительного уровня проверяют ровность дверного проема по горизонтали и вертикали. Пространство между проемом и коробкой должно составлять менее 5 мм.

Установка двери происходит таким образом:

  1. Подгонка комплектующих. Направляющую обрезают с определенной стороны (где есть пометка производителя), подгоняя ее под размеры проема. Высверливают дырки для крепежа.
  2. Установка коробки. Вставляют изделие в проем, фиксируют деревянными клиньями. Пространство между проемом и коробкой запенивают. Оставляют конструкцию до застывания пены, потом крепят направляющую.

Схема монтажа дверей с роторным механизмом

  1. Монтаж двери. Верхние и нижние планки прикрепляют на положенное место, как и монтажные скобы, устанавливают в профиль ось, присоединяют доборы. Все детали фиксируют саморезами (они идут в комплекте).
  2. Регулировка. Вверху роторного механизма находят винт с фиксатором и регулируют вертикальность двери по уровню с помощью шестигранника.
  3. Наличники. Устанавливают на положенное место наличники, закрепляют их в специальных пазах.

Чтобы роторные двери служили долго, не стоит вешать на ручки тяжелые предметы, висеть и кататься на них. В этом случае изделие сохранит функциональность и привлекательность и будет длительно радовать хозяев своим стильным внешним видом.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Какую все же лучше ставить дверь?

С точки зрения экономии пространства, какую же лучше поставить межкомнатную дверь (кстати об установке двери своими руками читайте здесь)? Теоретически – раздвижную, но чаще планировочное решение указывает именно на выбор межкомнатной рото-двери. Хотя конечно бывают ситуации, когда места настолько мало (скажем, это крохотный санузел), когда остается ставить лишь дверь-гармошку, либо откатную.

Удобство в эксплуатации

Чтобы открыть или закрыть откатную дверь, нам потребуется приложить некое усилие в непривычном для нас направлении. От этого процесс открывания-закрывания порою кажется затяжным и неловким. Ротационная дверь, в этом плане, открывается очень легко, к тому же в любую сторону – хоть на себя, хоть от себя. А в закрытом положении фиксируется магнитной защелкой. По эргономии и удобству ей смело можно ставить оценку отлично.

Выбор полотна для рото-двери

Снабдить механизмом роликового подвеса можно фактически любое полотно. Главное, чтобы на нем не было выпячивающегося декора, который потребует увеличения отступа от стены и усложнит установку уплотнителей. Кстати, в продаже имеются специальные комплекты для цельностеклянных межкомнатных дверей.

Принцип действия рото-двери

Механизм рото-двери можно прицепить только к деревянным деталям обвязки. Цельное, снизу доверху, стеклянное полотно и тонкослойный ободок не дадут этого сделать.

Звукоизоляция

Для легкого движения, что раздвижных, что ротационных межкомнатных дверей необходимо оставлять по всему периметру полотна небольшой зазор. Так что с точки зрения изоляции запахов и звуков и те, и другие уступают распашным моделям.

На заметку: некоторые зарубежные фирмы производят на заказ ротационные двери укрупненных габаритов, способных стать фрагментом межкомнатной перегородки. Замечу, что аналогичные системы гарантируют лишь вращение полотна (без сдвижения вбок) и не так удобны.Роторные двери в санузле и прихожей

Частично исправить ситуацию можно при помощи врезных щеточных уплотнителей. Благодаря им конструкция с нестандартным открытием-закрытием позволит «отсекать» воздушный шум – 20-25 дБА на средних частотах (тихий разговор).

На заметку: межкомнатные рото-двери позволят сэкономить пространство также, как и сдвижные и также удобны для собственника, как и маятниковые.

Подготовка и монтаж дверей-купе

Производить установку новой двери лучше всего после завершения работ по отделке стен и пола. Так же, не стоит забывать о демонтаже старой двери. Перед началом всех монтажных работ — подготавливаем нужные принадлежности. Нам понадобится самый стандартный набор из рулетки, уровня, шуруповерта, стамески.

Рассмотрим подробную пошаговую инструкцию по установке дверей-купе своими руками.

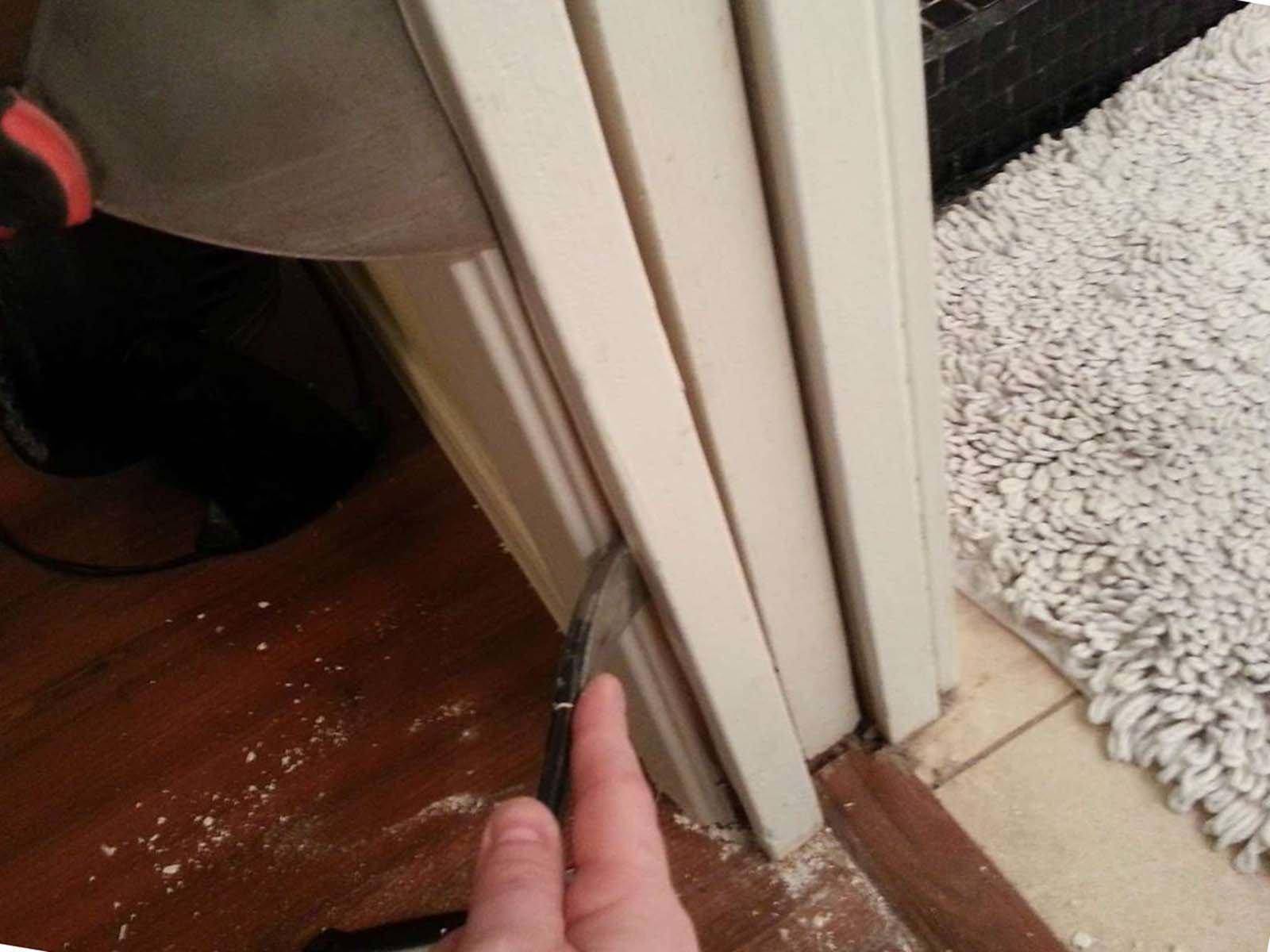

Шаг 1: долой старые двери. Первоначально необходимо демонтировать старую дверь. Снимаем с петель створку и переходим к демонтажу коробки. Зачастую, старая дверная коробка мешает монтажу новой раздвижной двери. Выполняйте все работы по извлечению дверной коробки аккуратно, чтобы не повредить углы и стены.

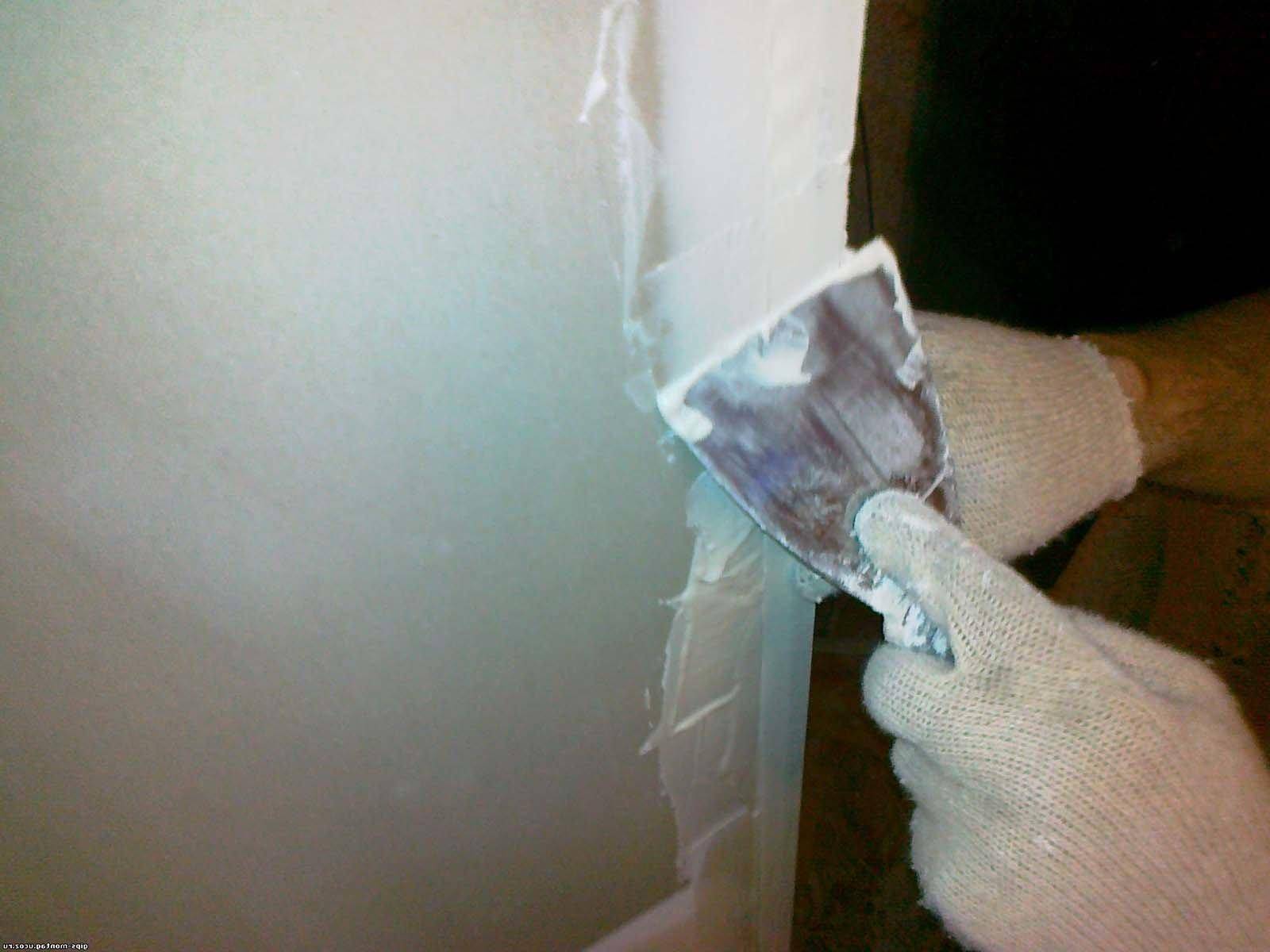

Шаг 2: выравнивание стен. После демонтажа дверной коробки остаются всякие неровности в виде застывшего раствора, кирпича/гипсокартона. Делаем все углы ровными и прямыми. Чтобы добиться максимально плотного прилегания дверей к стене, необходимо, чтобы все поверхности были параллельными, максимальное отклонение — до 5 мм.

Для того чтобы установить раздвижные двери-купе в комнате – делаем новую коробку. Её выравнивание в проёме осуществляем с помощью клиновидных брусочков. Максимально выравниваем коробку и крепим её анкерными болтами в стену.

Шаг 3: верхние направляющие. Когда дверная коробка установлена, переходим к монтажу направляющих. Прислоняем нашу дверь к коробке и отмечаем на стене верхний край. Затем, делаем эту же процедуру, только переставляем дверь непосредственно в проем. Таким образом, мы промеряли горизонталь и убедились, что она у нас ровная. Отступаем 70 см вверх от линии и фиксируем здесь саморезами брус. На него мы будем устанавливать рельс. Крепим его снизу бруса саморезами.

Шаг 4: сборка кареток и монтаж ограничителей. Для правильной установки раздвижных дверей своими руками необходимо произвести монтаж кареток в верхние направляющие. Вставляем их в паз рельса и проверяем, насколько плотно они двигаются. По необходимости стоит ослабить механизм. По краям направляющих устанавливаем ограничитель. Монтаж производим таким образом, чтобы буферный элемент из резины был направлен внутрь.

Шаг 5: нижний паз. От конца нашей створки, отступаем 10мм, проделываем 2 углубления диаметром 7 мм, а глубиной – 20 мм. Между проделанными отверстиями необходимо сделать паз, в который необходимо интегрировать направляющий.

Данный этап был самым ответственным. Ведь необходимо произвести монтаж всех крепежных элементов строго по уровню. Ведь все малейшие отклонения негативно скажутся на работе всей дверной конструкции.

Установка двери Рото

Схема монтажа роторной створки мало чем отличается от установки распашной, так что легко осуществляется своими руками.

Если верить отзывам, сделать это даже проще, так как вместо дверных петель здесь закрепляют направляющие:

Подготавливают полотно и дверной проем: откосы должны быть точно горизонтальными, так же как и вертикальная планка.
В первую очередь собирают дверную коробку, закрепляют временно к стене. Тщательно регулируют положение рамы с помощью деревянных брусков. Только после того, как коробка приняла нужно положение, ее закрепляют анкерами.

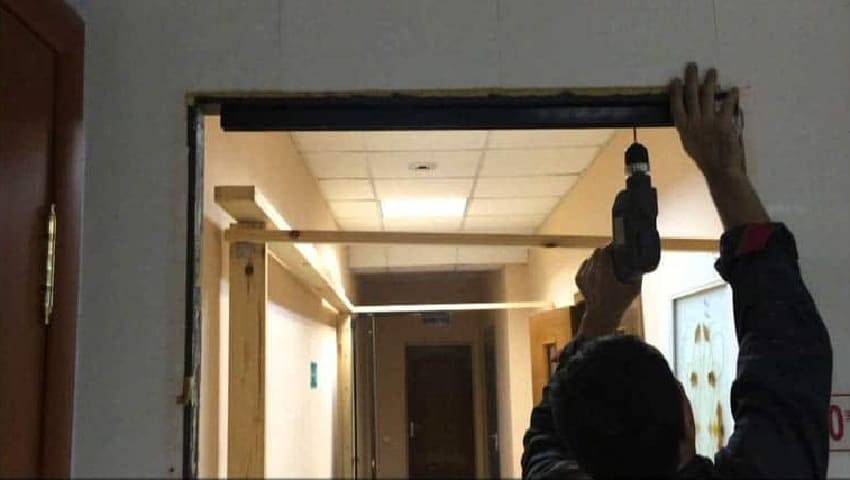

Устанавливают направляющие – ошибиться здесь сложно, так как фиксируется фурнитура в самом верху и в самом низу коробки

Поэтому важно, чтобы между комнатами не было перепада высота и отсутствовал порожек: зазор между полотном и полом составляет всего лишь 3 мм.

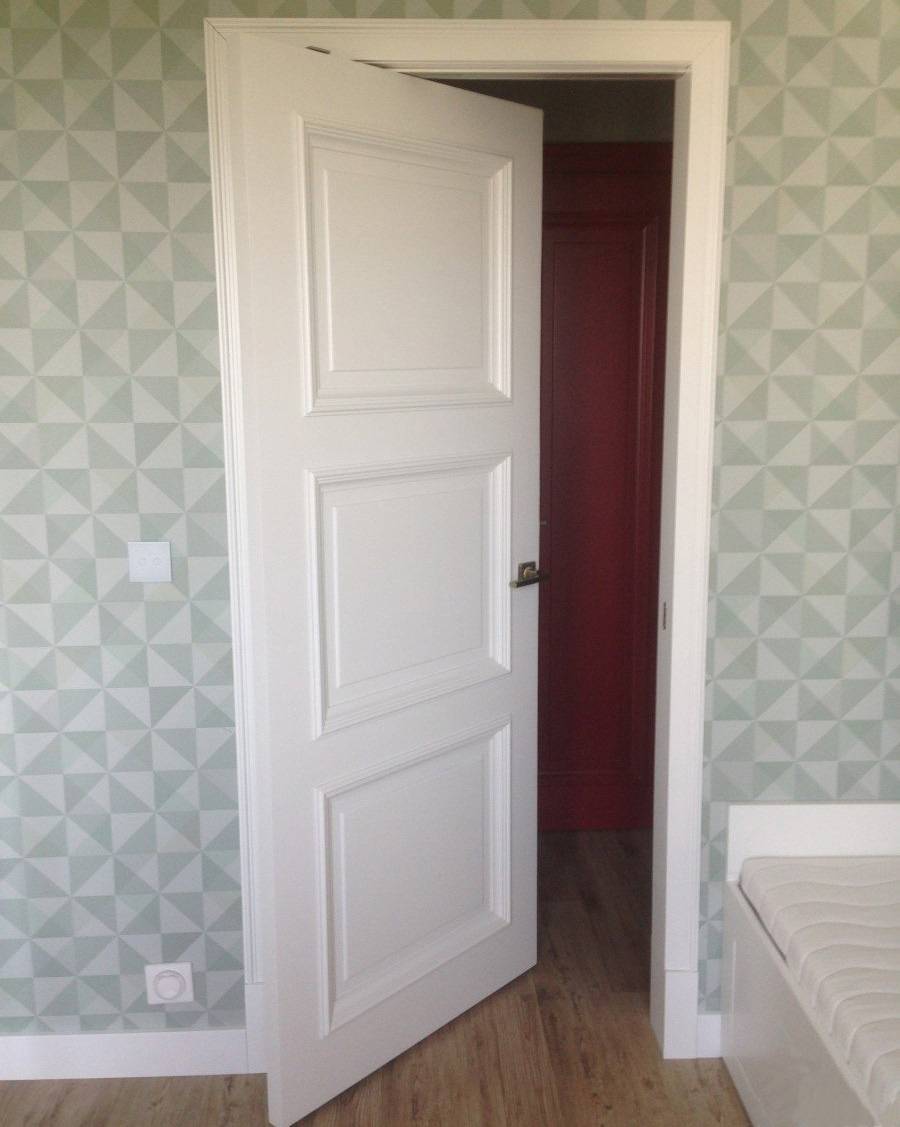

Дверное полотно временно закрепляют на направляющие и регулируют положение. Только добившись легкости поворота и открывания, фиксируют створку.

На видео процесс монтажа двери Рото из МДФ представлен во всех подробностях.

Фактически, рото дверь представляет собой конструкцию, которая имеет принцип совместного действия распашного и раздвижного механизма. Подобные двери распахиваются и закрываются, как в одну, так и в другую сторону. При этом они сдвигаются, что позволяет сэкономить полезную площадь помещения.

Как правило, роторные двери выпускаются в комплектации, готовой к непосредственному монтажу. Это связано с наличием довольно сложного механизма.

Рото двери имеют массу преимуществ и некоторые минусы. Достоинства такой конструкции заключаются в следующих моментах:

К минусам ротационной конструкции можно отнести такие недостатки:

Межкомнатная дверь с роторным механизмом ‒ Монтаж

Любого домашнего мастера при покупке роторных дверей будет интересовать вопрос возможности установки своими руками. И подобные блоки можно ставить самостоятельно при условии наличия инструмента и четкого действия согласно инструкции.

Подготовительные работы по дверному проему

Прежде чем установить дверной блок с роторным механизмом, необходимо подготовить проем для будущего монтажа. Особенность этой операции заключается в том, что все плоскости должны быть строго вертикальными, а ширина прохода не отклоняться более, чем на 5 мм. Если дверной проем не соответствует нужным показателям, необходимо провести его реконструкцию.


Подготовка дверного проема

Правильность подготовки постоянно регулируется строительным уровнем и рулеткой. В идеале требуется достигнуть правильного прямоугольника, который должен иметь углы в 90°. В этом случае монтаж пройдет легко, а качество выполненных работ будет максимально высоким.

Порядок монтажа

Когда дверной проем будет полностью готов к приему межкомнатной роторной двери, можно начинать монтаж, установку блока. Для этого требуется отрезать направляющую точно по размеру верхней планки коробки. На этом элементе имеется отметка, показывающая с какой стороны можно уменьшить размер.


Сборка направляющей

После сборки механизм необходимо хорошо все смазать.


Смазка механизма

Далее, следует просверлить отверстия для саморезов. Когда они будут готовы, то можно закрепить направляющую на дверной коробке. Сам блок монтируется с помощью специальных установочных планок. Они выставляются строго по уровню, повторяя прямоугольный проем. Такой подход позволяет точно выставить коробку, соблюдая абсолютно идеальную вертикаль.


Крепление направляющей

Когда процесс установки завершится, блок достаточно прочно закрепляют и переходят к дверному полотну.


Навес полотна

В створку требуется вставить стальной опорный стержень и присоединить к нему планки и рычаги. Все должно быть хорошо зафиксировано саморезами. Это нужно для того, чтобы детали механизма, не имели свободного хода, кроме как по направляющим.


Установка наличников и накладок

Деревянные складные двери

Различают несколько вариантов установки деревянных дверей, например, с правым и с левым открыванием. Деревянная дверь в обязательном порядке должна устанавливаться в деревянную коробку, проем или обрамляться наличниками и доборами.

В зависимости от способа монтирования системы, дверь может быть установлена как симметрично, так и ассиметрично. Для асимметрии в установке складных деревянных дверей, необходимо сместить уровень каретки на двух полотнах.

К преимуществам деревянных складных дверей, можно отнести: надежности и долговечность, экологичность и бесшумность открывания.

Межкомнатная дверь с роторным механизмом ‒ Виды дверей

Сегодня производители предлагают, для установки в помещение, два типа рото дверей:

  1. Однопольные.
  2. Двупольные.

При первом варианте в проеме присутствует только одна створка, на которой с той или иной стороны установлен роторный механизм. Открываться это полотно сможет лишь по одной стене. Двупольный вариант располагает двумя дверями, способными открываться равноценно в любую сторону. При входе в помещение человек имеет возможность воспользоваться частью блока или открыть его полностью. В этом случае дверь будет открываться как книжка, что привычно для большинства владельцев квартир и домов.

Второй показатель – материал, из которого изготавливается дверное полотно:

  1. ПВХ;
  2. Дерева;
  3. Стекла;
  4. МДФ.
  5. Также может иметь место комбинация из разных материалов.

Важнейшим показателем при выборе материала является вес. Чем легче полотно, тем дольше прослужит рото-механизм. Оптимальным вариантом являются легкие двери, сделанные из композита.

Доводчик из пружины

Самый распространенный тип доводчиков — это пружины. Установить пружинный доводчик своими руками несложно, а долговечность работы прибора превосходит другие самодельные конструкции. Существует 2 варианта установки доводчика:

  • на середине коробки;
  • на верхней части.

Последний вариант применяют, если хочется скрыть пружину, которая не отличается декоративностью.

Жесткость пружины нужно выбрать в зависимости от веса двери. Чтобы створка не хлопала в момент сокращения пружины, стоит установить амортизатор. Материалом для него может послужить тонкий резиновый шланг: он не помешает двери плавно закрыться, когда полотно будет близко к нулевому положению.

Концы пружинного доводчика крепят к раме и полотну специальными пластинами с крюками. При установке на боковой стороне коробки крепление на раме делают со стороны петель. В зависимости от расстояния от этой точки до крепления на полотне можно регулировать силу захлопывания створки.

Вариант верхней установки может быть разным, и дверной доводчик своими руками допускается закрепить в любом удобном месте на верхней стороне рамы и возле кромки полотна.

Амортизатор удобно устанавливать в месте стыка полотна и коробки на стороне петель. Закрепить шланг можно клеем (жидкими гвоздями) или саморезами. При срабатывании пружины на закрывание кромка полотна упрется в резиновое изделие, а затем будет мягко притянута к раме.

Фото и видеопособие по установке рото дверей собственными силами

Представленные видео и фотоматериалы позволят обычному потребителю выполнить монтаж рото двери. Данные образцы – это некоторые варианты оформления поворотно-подвижной конструкции. В реальности, все зависит от ваших предпочтений, потребностей и возможностей.

Для крепежа просверливаются отверстия диаметром 5 мм. При этом устраняется возможный крен и перекос конструкции. Последующим шагом является обрезание направляющей крышки с указанной стороны. Производится установка дверного полотна. Монтируются нижние и верхние планки и щетки. Фиксируются с необходимым усилием болтовые и шурупные крепления при помощи шестигранного ключа, отвертки.

Осевой стержень вкладывают в алюминиевый профиль и присоединяют к нему плечевое крепление. Затем монтируются оси вкладыша и крепятся доборы, монтажные скобы и планки. На завершающем этапе ось крепится к дверной коробке с последующей регулировкой полотна, как показано на фото и видеороликах. Окончательную сверку выполняют по уровню и с проверкой работы двери.

Межкомнатная рото дверь своими руками: рото дверь – что это такое, сдвижная фурнитура и замок с поворотным механизмом для дверей, которые открываются в обе стороны, самостоятельная установка ротационной системы, цена, видео, фото

Их можно открывать как внутрь, так и наружу. Конструктивная находка «из вестибюля метро» постепенно перекочевала в жилые интерьеры.

1
из 1

На фото:

К маятниковой двери неприменимы понятия «правая» и «левая» – дверь открывается одновременно в обе стороны.

Петли
. Современных маятниковых дверей часто снабжаются возвратным механизмом. Он предохраняет от удара и помогает плавно вернуть створку в исходное положение. Есть и еще одна полезная опция – hold open – удержание двери в открытом положении. Ею снабжают свои модели многие производители, но каждая компания гордится собственной разработкой этого механизма.

На фото: модель Sinthesy swing 03 от фабрики FOA.

Он по сути тот же, что в распашных дверях – петли. Но устанавливаются они не сбоку от полотна, а сверху и снизу. Петли обеспечивают распахивание на 180º и крепление полотна в проеме. Маятниковые двери имеют две петли, которые, в свою очередь, состоят из двух частей. Нижняя петля является несущей и регулирует положение полотна (выше/ ниже). Она монтируется в пол, а на двери устанавливается ее ответный элемент – фитинг. Верхняя петля фиксирует вертикальную ось дверного полотна.

Конструктивные особенности

Система представляет собой гибрид складных, распашных и маятниковых дверных конструкций. Ее работа основывается на выдвижном ротационном механизме. Он кардинально меняет положение створки во время ее открывания и закрывания.

Состоит дверь из двух основных узлов:

  • Направляющий блок;
  • Рычажная система.

Эти узлы включают в себя следующие элементы:

  • Направляющая;
  • Верхний рычаг;
  • Верхняя планка с кареткой;
  • Опорный стержень;
  • Нижняя планка;
  • Нижний рычаг.

Устройство ротационного механизма

В дверной коробке, верхней ее части, устанавливается направляющая с пазами. Для облегчения вращения дверного полотна она снабжена специальным поворотным шарниром, который перемещается при помощи ролика. Шарнирный узел также обеспечивает плавное движение по направляющей дверной створке.

Верхняя часть конструкции при помощи вертикального стержня связывается с нижним рычагом, который встраивается в дверное полотно. Ось вращения служит соединительным звеном между верхним и нижним узлом. Такая рычажная конструкция позволяет фиксировать рото дверь строго вертикально при любом положении во время движения.

Принцип работы

Встроенный механизм создает специальную траекторию, по которой перемещается дверное полотно. В это время, одновременно происходят два процесса:

  • Открытие;
  • Перемещение в сторону.

При открывании механизм смещает дверь в сторону, поворачивая створку вокруг ее оси. Ротационное движение, положенное в принцип работы и дало название для нового вида рото дверей. Кроме такой особенности, такие двери могут открываться в двух противоположных направлениях: как вперед, так и назад.

Свободное перемещение обеспечивает специальный шарнир. Он работает вместе с соединенным к нему роликом. Шарнирный узел входит в паз и двигается по верхней направляющей планке. Благодаря чему происходит бесшумное открытие и плавное движение дверного полотна.

Фурнитура для раздвижных дверей. Цена

Стоимость фурнитуры для раздвижных дверей, в основном обуславливается качеством и прочностью элементов. Направляющие, среднего качества (вполне допустимого) стоят не менее 600 рублей за комплект.

Полностью укомплектованный механизм обойдется потребителям в 3000 рублей. Преимуществом такого выбора является то, что все элементы системы идеально подходят, по размерам и зазорам. Самыми дорогими являются доводчики для дверей – более 3500 рублей, но они не являются обязательными.

Фурнитура для складных дверей: ролики, петли, ручки, замок защелкой – устройство системы складывающихся дверей книжки или гармошки, установка механизма открывания межкомнатных деревянных, стеклянных и металлических полотен дверей

Как установить дверь книжку межкомнатную своими руками

Наверняка Вы знакомы с механизмом открывания/закрывания шкафа-купе. В случае с этим видом дверей, Вы непременно вспомните этот механизм.

Соответственно, раздвижные двери отличаются от обычных, распашных, способом открывания/закрывания.

В то время как распашные двери открываются вперед/назад, грубо говоря, «занимая место» в пространстве, раздвижные двери, за счет своего механизма «купе», при открывании их уходят в полость в стене вправо или влево, что значительно экономит место.

К тому же, такие двери выглядят очень красиво и стильно, и гармонично сочетаются с любым интерьером дома.

По видам такие двери тоже бывают разными – одностворчатыми, которые устанавливаются в маленьких помещениях, и двухстворчатыми, более габаритными, установленными в больших помещениях, но для экономии места, а также бывают различными по внешнему виду – с резьбой, со стеклом, и.т.д.

Существуют также конструкции из закаленного стекла, которые будут идеально вписываться в интерьер офисных помещений. Правда, стоят они очень недешево.

Иногда в целях экономии в те же офисные помещения ставят двери «Гармошка» – это конструкция, построенная по типу жалюзи. Механизм складывания осуществляется с помощью ролика и рельсов. Такие двери являются наиболее дешевыми и экономят место в помещении.

Двери «Пенал» – еще одно экономичное решение в помещении, за счет своей компактности. Их отличие от обычных раздвижных дверей разве что в способе передвижения (как видно из фотографии, такие двери раздвигаются не внутри стены, а наружу), и смотрятся при этом очень креативно.

Преимущества

Использование ротационных дверей связано с большим количеством достоинств. Самое первое из них – существенная экономия пространства. Для стандартной распашной двери понадобится место, равное ширине двери. При этом, для открытия необходимо пространство для полуокружности, которую описывает полотно.

В случае с рото дверью вам понадобится значительно меньшее место. Габариты открывания уменьшатся больше, чем в два раза. Очень удобно использовать такой механизм в узких коридорах малогабаритных квартир.

Кроме этого, эксплуатация связана с рядом других преимуществ.

Функциональность. Открытие может производиться во взаимно противоположных направлениях. Поэтому при выборе не имеет значения, левая дверь или правая. Надежная фиксация полотна в закрытом положении, которую обеспечивает качественный магнитный замок.

Простота установки. Конструкция поставляется в полной сборке, что значительно снижает и облегчает монтаж.

Длительный срок эксплуатации. Система выполнена таким образом, что исключает провисание полотна по истечении времени.

Конструкция рото двери универсальна и с лёгкостью впишется в любое, самое узкое пространство.

Материалы

Компании-производители, занимающиеся изготовлением роторных дверей, используют разнообразные материалы, как искусственные, так и натуральные. Особо распространены: ПВХ, МДФ, натуральный массив, закаленное стекло. Также можно встретить модели из пластика.

Полотно

Специалисты отмечают, что практически любое полотно можно оснастить механизмом роликового подвеса. Главное при выборе, подобрать базу без выразительного и объемного декора, который может усложнить процесс установки и размещение уплотнителей. В специализированных магазинах можно найти комплекты для стеклянных межкомнатных дверей.

Фурнитура

На полотна вышеуказанного типа устанавливается такая фурнитура:

  • лента для уплотнения стыковки;
  • магнитный замок;
  • поворотно-сдвижной механизм.

Как правило, все необходимые дополнительные элементы устанавливаются на дверное полотно еще на заводе, во время изготовления товара. Ведь для работы необходимо специальные оборудование, инструменты и конечно, умелые руки мастера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
