Двухуровневый потолок из гипсокартона своими руками

Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками

В центре комнаты на треноге устанавливается оптический нивелир, который настраивают на показ горизонтальной линии в единой проекции на всех четырех стенах. Само потолочное перекрытие может быть неровным, но найдя на его плоскости нижнюю точку и, отступив от нее по стене 100 мм, находят «ноль» — уровень плоскости первого яруса потолка. Если монтаж двухуровневого потолка из гипсокартона производится с оптическим нивелиром, то после его регулировки и нахождения «ноля», нивелир должен располагаться на своем неподвижном месте до завершения монтажа направляющего профиля на стенах.

Не у всех в хозяйстве есть оптические нивелиры, особенно показывающие единую проекцию горизонтальной линии одновременно на четырех стенах комнаты. Если нет нивелира, то самую низкую точку на плите перекрытия находят алюминиевым уровнем длиной 200-300 см. Если нет и такого длинного уровня, то делают следующее: встав по центру помещения, визуально определяют самый заниженный участок перекрытия. В этом районе от перекрытия по стене отступают 100 мм и делают отметку. После этого используя водяной уровень (наполненный водой прозрачный шланг), от исходной отметки производят другие отметки на всех четырех стенах помещения.

На следующем этапе производят оклеивание направляющего профиля демпферной лентой. После оклеивания направляющего профиля демпферной лентой его горизонтально монтируют к поверхности каждой стены распорными анкерами. При этом нижняя полка направляющего профиля должна строго располагаться по прочерченной или проекционной линии нивелира.

После монтажа направляющего профиля, необходимо точно замерить расстояние между его внутренними основаниями. Зная точную длину, необходимо заготовить нужное количество несущих потолочных профилей. Потолочный несущий профиль купить реально с максимальной длиной 400 см, более длинный профиль необходимо заказывать, что не всегда выгодно. Поэтому дешевле и проще срастить между собой два несущих профиля. При сращивании один несущий профиль вводят на 80-100 см в другой профиль, после чего выполняют их фиксацию саморезами по металлу. Общее количество несущих профилей нужной длины рассчитывают таким образом, чтобы шаг между параллельными металлопрофилями составлял 1200 мм, если замер производить на середине оснований двух соседних параллельных профилей.

Первый несущий потолочный профиль вставляется между полками противоположных направляющих профилей, отступив от параллельной стены 10-15 см. Второй и все последующие несущие профиля запускаются между полками направляющих профилей на расстоянии друг от друга в 1200 мм. Замер производится на середине плоскости основания.

После временной раскладки несущего профиля, изгибают необходимое количество перфорированных подвесов в виде буквы «П». Далее каждый пока не закрепленный профиль равномерно сдвигают на 10 см в сторону, в потолочной плите перекрытия сверлят ряд отверстий диаметром 6-8 мм с шагом 80 см, после чего к потолочной плите начинают монтировать перфорированные подвесы. Смонтировав ряд подвесов, несущий профиль помещают между их свисающих лопастей, после чего профиль фиксируется поочередно к лопастям подвесов саморезами.

На следующем этапе заготавливают рассчитанное количество перемычек длиной 114 см. Перемычки располагают поперечно между параллельными несущими профилями с интервалом в 50 см и производят их фиксацию металлическими соединителями типа «краб». Краб располагают сверху над каждой точкой соединения, после чего все элементы фиксируются саморезами за счет отверстий предусмотренных в лопастях краба.

Разметка и ее особенности

Двухуровневый потолок своими руками предполагает выполнение точной разметки. Делайте и перепроверяйте все аккуратно. Разметка определяет, где расположится второй ярус. Потребуется измерить и уровень от пола.

Двухуровневый потолок в интерьере с необычным оформлением света

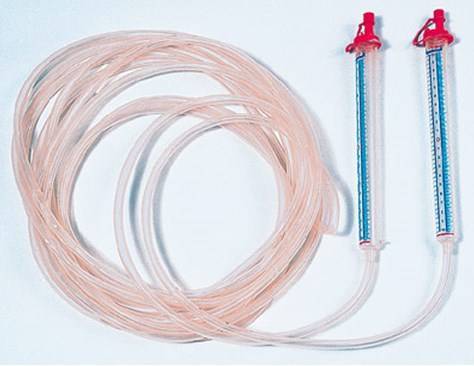

Для этого используют гидроуровень или лазерный уровень. Если таких инструментов под рукой нет, не расстраивайтесь. Разметку допускается делать и с помощью полого прозрачного шланга длиной в 10 м. Если вы выбрали гидроуровень, такую конструкцию необходимо наполнить. Для этого его край опускают в емкость с водой и избавляются от воздуха с другой стороны шланга

Важно, чтобы не было пузырьков, и уровень жидкости оставался неизменным на протяжении всего измерения

Фото интерьера с потолком из гипсокартона

Электропроводку заранее выводят в отдельное место. Делают на начальном этапе, чтобы не пришлось разбирать каждый ярус по отдельности. Разметка предполагает определение самого низкого угла в помещении. Для этого и потребуется уровень. После этого по периметру проводится линия с помощью отбивочного шнура.

Что представляет собой многоуровневый потолок

Чтобы понять, как проводится монтаж многоуровневых потолков из гипсокартона с подсветкой, нужно сначала разобраться с тем, что они собой представляют. Если потолок состоит из двух и более уровней, то он может называться многоуровневым. Обычно делают два или три уровня. Зачастую двух уровней вполне достаточно, чтобы полностью преобразить потолок, а вот четыре уровня это уже явный перебор. Мало того, что скрадывается слишком много пространства, так еще и вся конструкция будет выглядеть громоздко и нелепо.

Несколько уровней используется для того, чтобы сделать разводку проводов, скрыть вентиляцию и прочие коммуникации. Также второй ярус каркаса с гипсокартоном помогает устанавливать светильники в нишах и коробах. Благодаря этому свет распределяется по комнате не так, как от источников прямого освещения.

Освещение на потолке может быть открытым (светильники видно) и скрытым (светильников не видно). Особую популярность набирает скрытое освещение. Оно не бьет в глаза, а также позволяет преподать комнату в новом свете, в прямом и переносном смысле. Именно многоуровневый потолок из гипсокартона с подсветкой позволил воплотить в жизни эту идею. Несколько уровней позволяют спрятать освещение в любом месте и подавать его в комнату под любым углом.

Подача света может происходить под любым углом

На какие нюансы еще нужно обратить внимание?

  1. Без схемы многоуровневый потолок почти нереально собрать. Нужен хотя бы самый примитивный набросок. Желательно сделать чертеж с указанием всех необходимых параметров для сборки подвесной конструкции. Причем следует указать не только форму каждого уровня, но и точки размещения освещения.
  2. Зачем вам нужен многоуровневый потолок? Он будет служить для зонирования помещения? Это такой элемент декора? Он необходим чтобы спрятать все коммуникации? На эти вопросы нужно заранее ответить самому себе, чтобы понимать, зачем затевается ремонт.
  3. Разобравшись с предыдущими двумя пунктами, можно будет понять, сколько же ярусов нужно сделать, два, три или может быть четыре.
  4. Следует определиться со светом. Будут использоваться точечные светильники, светодиодные ленты, галогенные лампы или что-то еще.

Технология выполнения двухуровневого потолка из гипсокартона

  1. Готовят поверхность потолка: зачищают отслаивающиеся покрытия, шпаклюют большие трещины. Прокладывают в металлорукаве или гофротрубе кабели для подключения осветительных элементов.  С помощью лазерного уровня и малярной нити размечают уровень крепления верхнего яруса потолка по всему периметру помещения, при этом необходимо учитывать толщину листа ГК.

  2. Крепят UD-профиль по размеченной линии с помощью системы быстрого крепежа «дюбель-гвоздь». Делается это так: прикладывают профиль к стене, сверлят перфоратором отверстие и забивают дюбель-гвоздь молотком. Выполнять крепление направляющих удобнее вдвоем. Стартовые направляющие проверяют по уровню, при необходимости – выравнивают.

  3. Крепят потолочные направляющие. Нарезают ножницами по металлу или болгаркой CD-профиль по ширине комнаты, заводят его в противоположные стартовые направляющие. Для исключения провисания профилей на потолок крепят прямые подвесы – перфорированную металлическую ленту.  Крепят их с помощью металлических дюбель-клиньев. Расстояние между потолочными направляющими – 40 см, между подвесами – от 60 см. Направляющие выравнивают с помощью уровня и крепят к подвесам саморезами по металлу. Концы подвесов загибают или обрезают. Если необходима укладка звукоизоляции – ее можно закрепить концами подвесов.

  4. По линии начала второго уровня необходимо дополнительно укрепить поперечные направляющие с помощью соединителей типа «краб».

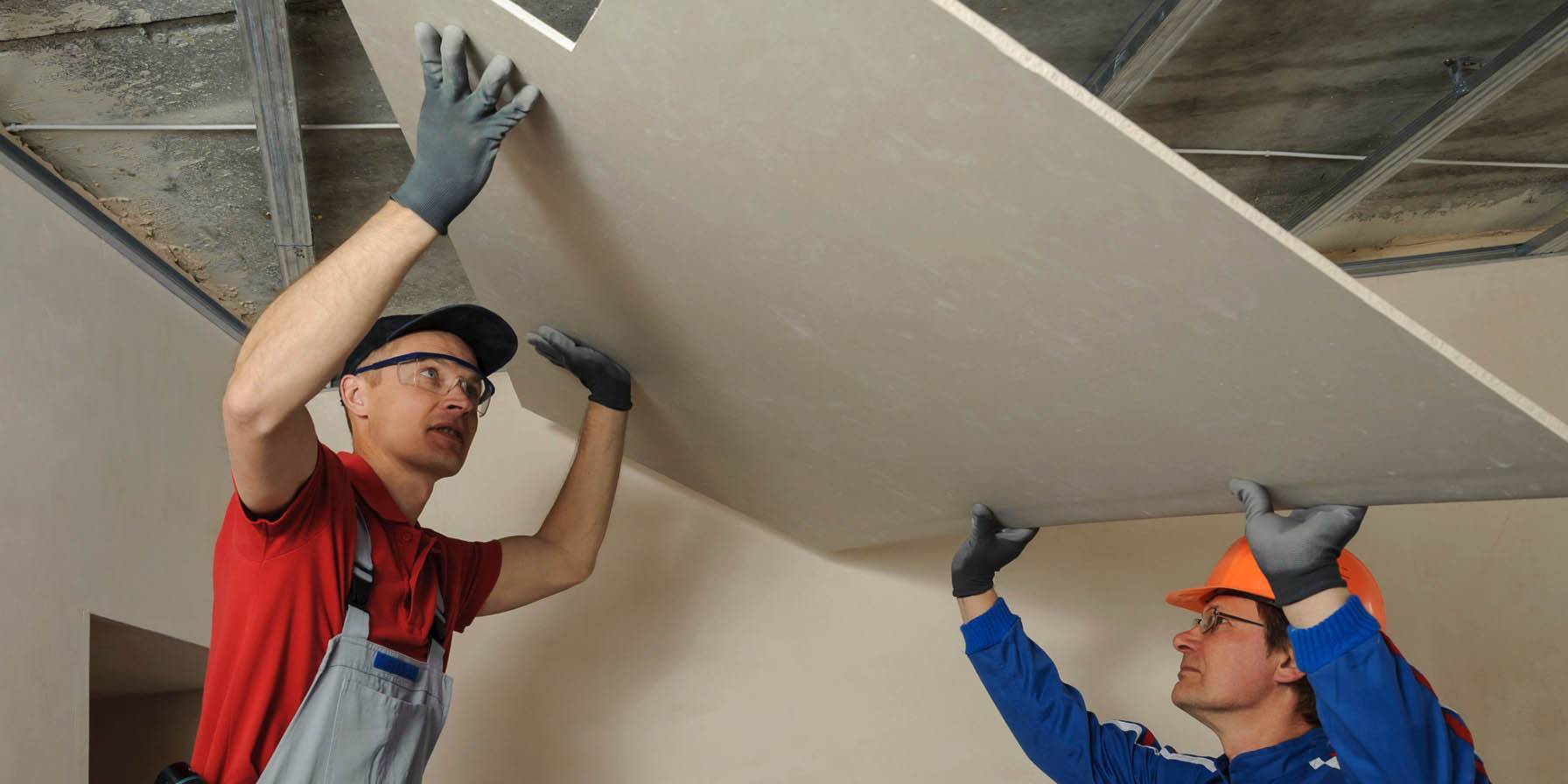

  5.  Крепят на верхний уровень потолка листы гипсокартона с помощью саморезов и шуруповерта. Лист гипсокартона весит около 20 кг, поэтому выполнять эту работу нужно вдвоем или втроем, используя устойчивые стремянки или подмости. Там, где будет проходить второй уровень подвесного потолка, крепить гипсокартон не обязательно, достаточно, чтобы он заходил под нижний уровень на 10-15 см. Если в верхнем уровне планируется установить светильники, необходимо сразу выполнить отверстия под них и протянуть к ним кабели – потом это делать будет неудобно.

  6. Размечают границу нижнего уровня карандашом на гипсокартоне. Нижний уровень потолка крепят аналогичным образом. Обычно его располагают по периметру помещения или с одной его стороны. При этом направляющие крепят к стене на необходимом расстоянии, а также по линии перепада высот к первому уровню потолка. Для выполнения волны профиль необходимо надрезать по боковой и нижней стороне ножницами по металлу и изогнуть по форме волны.

  7. Для крепления направляющих нижнего уровня используют пружинные подвесы: они крепятся на длинные тяги и фиксируются с помощью прижимной пружины на нужной высоте. Подвесы крепят так, чтобы направляющие располагались перпендикулярно краю второго уровня. Шаг крепления не должен быть больше 90 см, при этом последний подвес должен располагаться в 10 см от края нижнего уровня потолка.

  8. Направляющие закрепляют на подвесах. Их обрезают так, чтобы они максимально повторяли форму нижнего уровня. К направляющим крепят профиль, образующий угол вертикальной плоскости. Если второй уровень выполнен в виде волны – профиль надрезают ножницами по боковой и нижней стороне и придают ему желаемую форму. Обязательно устанавливают вертикальные направляющие между первым и вторым уровнем потолка.

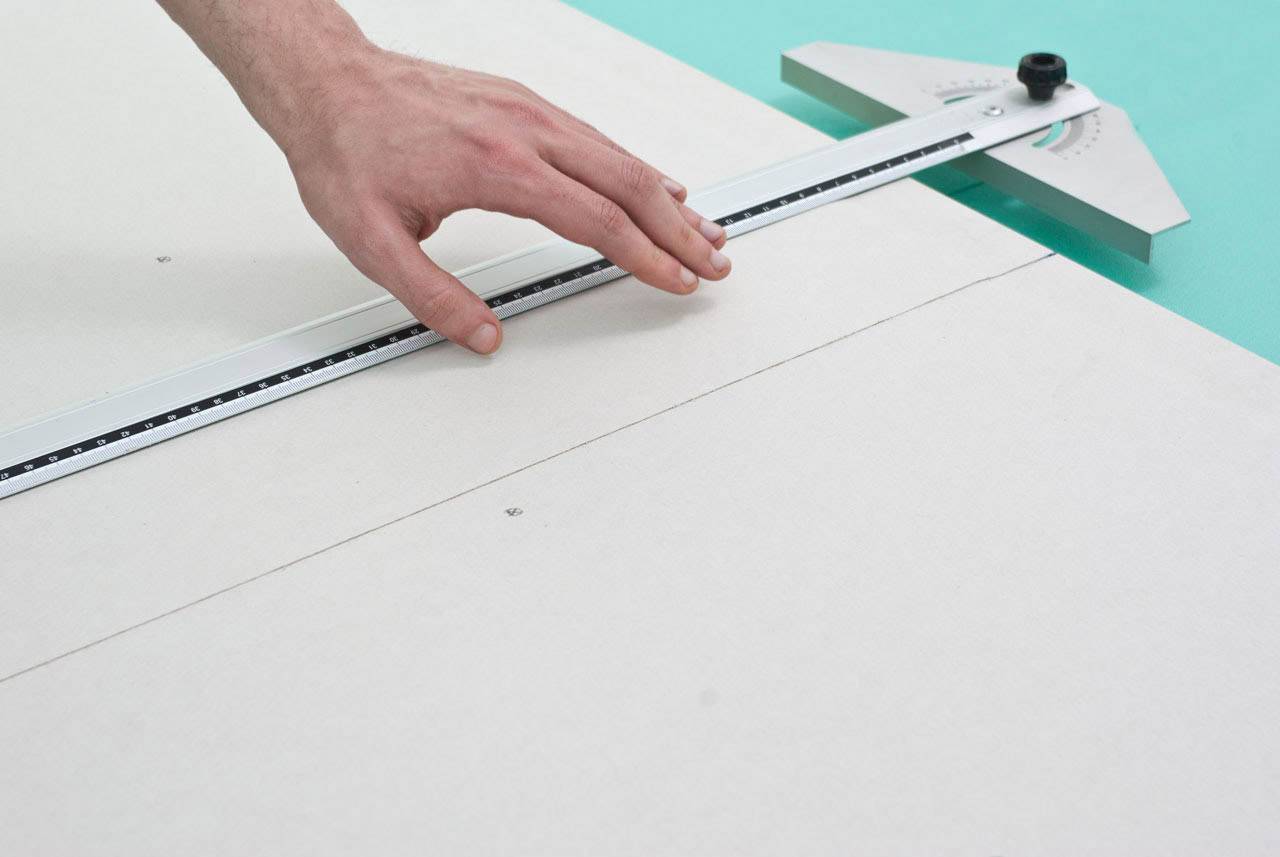

  9. Размечают листы гипсокартона, вырезают их по необходимой форме с помощью ножа или электролобзика и крепят к подготовленным направляющим. Боковую стенку второго уровня крепят к вертикальным направляющим. Если перепад уровней волнообразный и имеет довольно крутой радиус – удобнее выполнять его из небольших отрезков. Сразу же выводят кабели для подключения светильников.
  10. После крепления потолка можно приступать к его отделке: потолок грунтуют, стыки и угла проклеивают малярной сеткой, шпаклюют и выравнивают места стыков. В качестве декоративной отделки можно использовать краску для потолков, обои и любые другие отделочные материалы, подходящие для отделки гипсокартона.

Двухуровневый потолок из гипсокартона выглядит красиво и современно, а при выполнении его своими руками позволяет значительно сэкономить средства на ремонт. Помните, что потолки из гипсокартона боятся влаги, поэтому в кухне и ванной комнате необходимо использовать влагостойкий гипсокартон.

https://youtube.com/watch?v=HGpDqjZXIYY

Шпаклевка потолка

Шпаклевка потолка.

Несмотря на то, какой будет финишная отделка потолка, его нужно обработать грунтовкой, с помощью валика, распылителя либо кисточки. Она нужна для хорошей адгезии шпаклевки и ГКЛ.

После того, как грунтовка высохнет, на все стыки необходимо наклеить малярную сетку, а затем их зашпаклевать. На все углы потолочных конструкций с помощью шпаклевки прикрепите металлические перфорированные уголки.

Для потолков, имеющих радиусную форму, можно использовать специальные арочные уголки. Они тоже крепятся шпаклевкой, однако предварительно их нужно фиксировать саморезами либо степлером.

Затем зашпаклюйте все головки шурупов на поверхности ГКЛ. Когда состав высохнет, можете начинать шпатлевание всего потолка. Не готовьте сразу много шпаклевочной смеси, потому как ее нанесение на сложные по форме конструкции – процесс длительный и трудоемкий.

Шпаклевку надо наносить на поверхность потолка в два слоя. При этом первый из них должен просохнуть полностью. Когда закончите с шпатлеванием, начинайте клеить багеты.

Делать это можно с помощью гипсового раствора либо строительного клея, например – «жидких гвоздей». Когда багеты будут установлены, начинайте затирку потолка.

Данная операция предельно важна, особенно, если потолок, затем будет краситься. Исходя из этого, производите затирку тщательно. На ГКЛ не должно остаться излишков шпаклевочного состава, пропусков и углублений. После выполнения затирки можете начинать финишную отделку собранной конструкции.

С тем, чтобы облегчить вам понимание тех или иных этапов работы, мы публикуем дополнительную информацию: монтаж двухуровневых потолков из гипсокартона – видео-урок.

Правила эксплуатации

  1. Качество потолка во многом зависит от влагостойкости использованного гипсокартона. Среднестатистическая влажность в помещениях – 40-75%, вследствие чего желательно регулярное проветривание.
  2. Чтобы увеличить срок эксплуатации подвесного потолка, следует вовремя очищать поверхность. Это можно делать сухой или влажной тряпкой (во втором случае в воду нужно добавлять небольшое количество чистящего средства).
  3. Применение абразивных материалов категорически запрещено!
  4. Чтобы температура внутри конструкции не отличалась от температуры в помещении, панели снимаются сразу же по окончании монтажа. Далее укладывается слой паронепроницаемого материала (даже если ранее был уложен утеплитель).
  5. Пятна от карандаша можно удалить при помощи обычного ластика.
  6. Внутреннее пространство конструкции должно вентилироваться, для чего по периметру нужно оставить зазор примерно в 2 мм.

Как видим, установить подвесной потолок достаточно просто, но лишь при наличии соответствующих инструментов и детальной инструкции.

Потолки из гипсокартона

Первый уровень – оштукатуренный потолок

При этом варианте возможно смонтировать короба по стенам, периметру всего помещения, а центр потолка оставить без изменения, только тщательно отштукатурив и прошпаклевав, потому что, при включенных осветительных приборах на потолке будут явственно вырисовываться любые неровности.

Каркас двухуровневого потолка

Как вариант, сделать зонирование помещения, разместив на потолке «острова» из гипсокартона, во втором уровне монтируются встроенные осветительные приборы, устанавливается по периметру световой шнур или светодиодная лента.

Первый вариант

На стену с помощью дюбель-гвоздей закрепляется профиль ПН28*27, с его помощью получается второй горизонтальный уровень потолка, в то же время, с помощью металлических анкер-клинов, к потолку крепится такой же профиль и он задает форму в плане и она не обязательно должна быть прямоугольной.

Вариант 1 выполнения двухуровневого потолка без подсветки. Первым уровнем идет оштукатуренная поверхность потолка

Отрезок профиля ПП60*27 обеспечивает горизонтальный размер короба, установленный в направляющий профиль и закрепленный саморезом.

На торцах горизонтального ПП 60*27 находится направляющий профиль и к нему сверху присверливаются отрезки такого же ПН28*27, которые станут основой для монтажа вертикальных кусочков профиля.

Таким образом, получается каркас будущего короба. Страхуют горизонтальный профиль прямые подвесы.

Второй вариант. С карнизом для подсветки

Наиболее оптимальный вариант – LED-лента с самоклеющимся слоем. Конструкция, от вышеуказанной, практически не отличается. При изготовлении карниза горизонтальный профиль делают длинней на 5-10см и для крепления горизонтального к вертикальному делают надрезы глубиной до 2,5см.

Вариант 2 — чтобы установить подсветку сделан специальный карниз, который выступает за вертикальную поверхность 2-го уровня потолка

Широкая часть профиля ПП60*27 загибается внутрь, фигурные концы отрезаются или, предварительно после надреза, прижимаются плоскогубцами, теперь через получившиеся пазы, можно соединить между собой два профиля. В торец профиля ПП60*27 устанавливается ПН28*27, в дальнейшем, на следующем этапе, к этому профилю прикручивается полоса гипсокартона, шириной 3-5 см.

Обшивка гипсокартоном каркаса 1-ого уровня

Приступаем к самому интересному и важному. Хотя, в принципе, все этапы монтажа одинаково важны, но на этом уже хорошо просматриваются контуры нашего будущего основания двухуровневого потолка

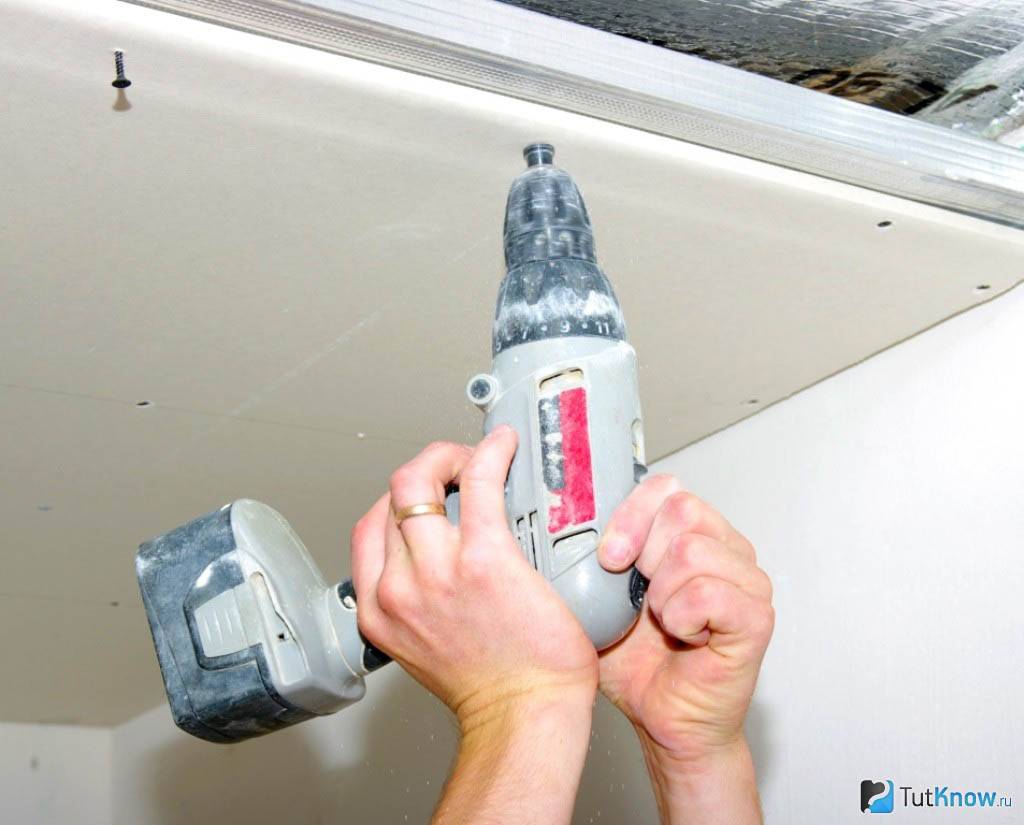

  1. фиксируем гипсокартон на профилях при помощи шуруповерта и саморезов, их шляпки должны заходить глубоко, но не чрезмерно – чтобы исключить повреждение материала;
  2. правильная последовательность – первый лист с угла, на противоположной стороне – следующий;

    соблюдайте шаг расположения саморезов – не более 15 см;

  3. в местах расположения светильников заранее сделайте необходимые отверстия и протяните проводку;
  4. в месте расположения второго уровня потолка крепить гипсокартон не обязательно, однако помните, что он должен заходить в него примерно на 10-15 сантиметров.

Отделка

Работы по отделке фигурных коробов, конструкций прямоугольной формы, а также парящего потолка из ГКЛ начинают с покрытия всей поверхности грунтовкой. После ее высыхания наступает очередь начальной шпаклевки. Нанесение шпаклевки является ответственным процессом. Некорректная отделка подпортит общий эффект внешнего облика сооружения. Для качественного проведения работ специалисты применяют два шпателя: вспомогательный и рабочий. Вспомогательным наносят шпаклевку, рабочим равномерно ее распределяют по поверхности.

Углы навесного короба закрывают перфорированным уголком, зафиксированным на стартовую шпаклевку. Нужно придавливать деталь, чтобы обеспечить тесное примыкание к коробу. После выведения углов стыковочные швы проклеивают сеткой и заполняют шпаклевочным материалом. Когда просохнут стыки, шпаклюют всю конструкцию. Когда шпаклевка просохнет, обрабатывают короб при помощи наждачной бумаги до получения безупречно ровной поверхности.

Подготовка к монтажу

Перед изготовлением потолка определяются с функциональным значением:

  • Конструкция устанавливается как декоративное украшение помещения.
  • Используется для зонирования.
  • Выполняет функции короба, который скрывает коммуникационные трубы и проводку.

Затем проводят замеры помещения и согласно полученным параметрам подготавливают чертеж, на котором учитываются все нюансы планировки – колонны, перегородки, вентиляционные трубы, проводка и пр. Проще выполнять чертеж не своими руками с помощью карандаша и линейки, а посредством использования компьютерных программ, при обработке которых удобнее высчитать высоту и длину прямолинейных подвесных фигур, обозначить радиусы и центры дуг криволинейных форм. Точка, с которой начинается онлайн-проектирование – нижний левый угол комнаты.

Популярные фигуры для устройства многоуровневых конструкций – различные ступенчатые каскады, арки, объемные круги, навесы с витиеватыми/ ровными и симметричными гранями. Помимо проекта, за основу используют готовые дизайны помещений, снимки которых находят в различных каталогах. Потом наносят разметку исходя из данных изготовленного чертежа на стены и потолок помещения.

Схема чертежа для потолка с несколькими уровнями

Подготовительные работы и разметка поверхности

Перед тем как собирать многоуровневый потолок из гипсокартона с подсветкой потребуется провести еще несколько подготовительных работ. Нужно будет запастись стандартным крепежом и инструментом для таких работ.  Речь идет о различных профилях, подвесах, лазерном уровне, потолочном гипсокартоне, шуруповерте и т.д. Также следует продумать разводку проводки, подготовить гофры и крепеж для электропроводов. Если нужно проложить новую проводку к потолочному освещению, то лучше штробить стены сейчас, а не потом.

С самим потолком особе делать ничего не нужно. Разве что убрать рыхлую штукатурку, чтобы она не сыпалась на голову во время работы. Кто-то любит удалять с потолка старые покрытия вроде краски и обоев, но это делать незачем. В конечном итоге всё спрячется гипсокартоном. А вот карниз и люстру придется снять.

Пример стандартной разметки потолка

Теперь переходим к разметке. Это вполне стандартный процесс, не требующий особых умений. Нужно найти самую нижнюю точку потолка. Это легко сделать при помощи лазерного уровня. С водным уровнем поиск немного затянется. От этой точки отступают вниз как минимум на толщину профиля. Возможно, придется отступить на 10 см, если потребуется использовать утеплитель или делать разводку проводов под освещение на первом уровне потолка. Получившаяся метка переносится на все стены, и проводятся линии, которые будут указывать на нижнюю границу крепления направляющего профиля.

Чтобы легко собрать каркас двухуровневого потолка из гипсокартона с подсветкой необходимо провести еще 4 параллельных линии на каждой из четырех стен. Эти линии будут на 8-10 см ниже тех, что только что были сделаны. Они будут указывать нижнюю границу направляющих для второго уровня. Если требуется, то также обозначается и третий уровень.

С лазерным уровнем вся работа выполняется в разы быстрее

На потолке с шагом 50-60 см от края до края проводятся параллельные линии. Они обозначают места крепления стоечного профиля, что будет вставляться в направляющие, и к которому будет крепиться гипсокартон. На этих линиях по всей длине с шагом 60 см делаем пометки крестиком. Здесь будут установлены подвесы.

Первоначальная разметка на этом заканчивается. Сразу не выйдет расчертить всё под потолок из гипсокартона с нишей для подсветки. Поэтому разметка для ниши будет делаться на первом уровне для второго.

Установка каркаса первого уровня

Для доступного примера можно взять проект «На кухне». Убирается вся мебель, которая будет мешать при монтаже двухуровневого потолка на кухне, и последующих операциях. Далее, очищается потолок от грязи, обоев, обвисшей краски или штукатурки. Наносится грунтовка с антисептиком против паразитов.Процесс установки первого уровня из профилейДалее, требуется нанести все линии и нужные точки, которые есть в подготовленном чертеже. Электропровода прячутся в «рукав» и фиксируются в верхнем углу под потолочной базой, для того чтобы не было помех. НП (направляющие профиля) крепятся на стены так, чтобы нижняя граница профиля совпадала с нанесенной линией. Крепежи следует устанавливать через 40 см.

Далее, берется ПП (потолочный профиль) и из него нарезаются отрезки размером меньше цифры от потолка до НП на 1см (то есть, если от потолка до НП 12 см, тогда отрезок ПП должен быть 11 см). С одной стороны отрезка требуется срезать бока на 2.5см., а сама основа немного зауживается с двух концов. Это получаются подвесы. Они прикрепляются к ПП с шагом до 60 см. В местах стыков ГКЛ и на поворотах их следует прикрепить практически рядом для усиления конструкции. На «язычок» отрезка крепится направляющий профиль с помощью крепежей. Для того чтобы НП был на одной линии по всей конструкции, требуется следить за этим при помощи рулетки. Измерять расстояние вертикально на каждом прикрученном участке. Далее, на потолочной основе отмечаются точки будущих точечных осветительных приборов. К этим точка тянется проводка, а также выводятся провода для выключателя. Провод должен быть на 20 см. больше, чем конструкция потолка.Схема устройства осветительных приборов на двухуровневом потолкеОт НП в стене к НП далее по конструкции ставятся куски ПП, размер которых равен расстоянию НП. ПП вставляется в НП на стене, нужно использовать угольник. После этого каждое соединение фиксируется саморезами. Когда конструкция 1-го уровня готова, боковые части зашиваются гипсокартоном. Для кухни лучше выбирать оцинкованный профиль, а не гипсокартон зеленого цвета (влагостойкий). Поскольку там всегда что-то кипит и жарится.

Где сделать перепад для потолка

Итак, первым делом надо определить где у нас будет перепад потолков, определившись с перепадом необходимо верхний потолок выдвинуть за место перепада на 10 сантиметров. Желательно чтоб, в том месте где будет перепад, на верхнем потолке стояли скобы. Зашиваем верхний потолок, затем крепим направляющую основанием на верхний потолок, по стенам делаем опуски из направляющих до уровня нижнего потолка, отрезаем полосы гипсокартона по размеру, крепим к верхней и боковым направляющим эти полосы.

После чего под уровень нижнего потолка подставляем нижнюю направляющую, затем крепим его к полосам гипсокартона основанием в некоторых местах.

Как сделать перемычки из профилей

Все полностью не обкручиваем, потому-что нам надо вставить перемычки из профилей, перемычка вырезается с одной стороны с «язычком» — это значит обрезаем боковые полочки у профиля на 2.5 сантиметра, а основание оставляем. Размер этой перемычки вместе с «язычком» должен быть не больше ширины полос гипсокартона. Вставляем эти перемычки на расстоянии между собой 60 сантиметров и прикручиваем саморезами через гипсокартон в два металла. Тем самым мы соединяем жестко между собой металл, что благоприятно скажется на конструкции. Дальше все по плану сборки одноуровневого потолка. Цена на такой гипсокартон колеблется от 290 рублей до 325 руб. Стоимость оцинкованного профиля 70 руб. Потолок на кухне из гипсокартона делается с осветительными приборами, которыми подсвечивается стол и плита. Варианты двухуровневых потолков из гипсокартона можно увидеть на фото. По такому принципу делается 1-ый уровень потолка и в остальных комнатах.
