Что собой представляют деревянные двутавровые балки перекрытия

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

https://youtube.com/watch?v=hcvUgw-Vs3Y

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

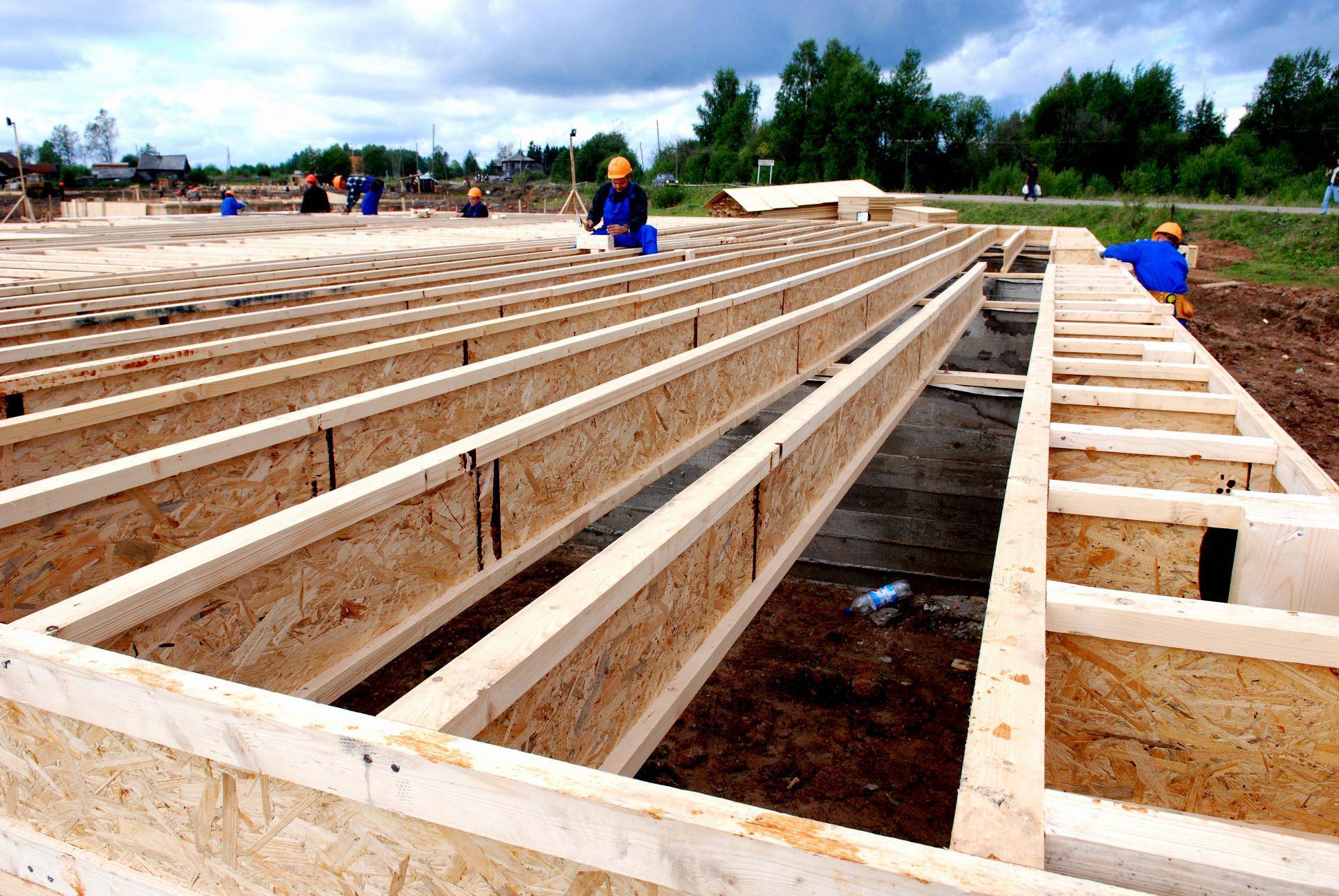

Технология каркасных домов из двутавровых балок

  • Высокая жесткость конструкции — после строительства будет ощущение, что вы живете в каменном доме; нет вибраций, прогибов, «гуляний», присущих обычным каркасным домам.
  • Любая ширина стен и толщина перекрытий — позволяет делать утепление более 150 мм в стенах и подбирать нужное сечение лаг для любого пролета в перекрытиях.
  • Доступная цена дома
  • Жесткая фиксация утеплителя между полками двутавра — гарантия того, что утеплитель никогда не просядет.
  • Отсутствие мостиков холода — толщина стенки двутавра всего 9 мм, теплопотерь практически нет. Максимальная энергоэффективность дома
  • Наружную и внутреннюю отделку можно монтировать непосредственно на стойки каркаса
  • Удобство прокладки коммуникаций в каркасе

Купить двутавровую балку

Чтобы купить балку двутавровую БДК 1 б/у или новую, позвоните нам по телефону, также вы можете прислать сообщение на электронную почту.

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Брус

Практика показывает, что лучше, если он будет клееный (о его ). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Клей

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью

Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Как приобрести качественный двутавр для своего дома?

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

Пункт 1

Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
Пункт 2

По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

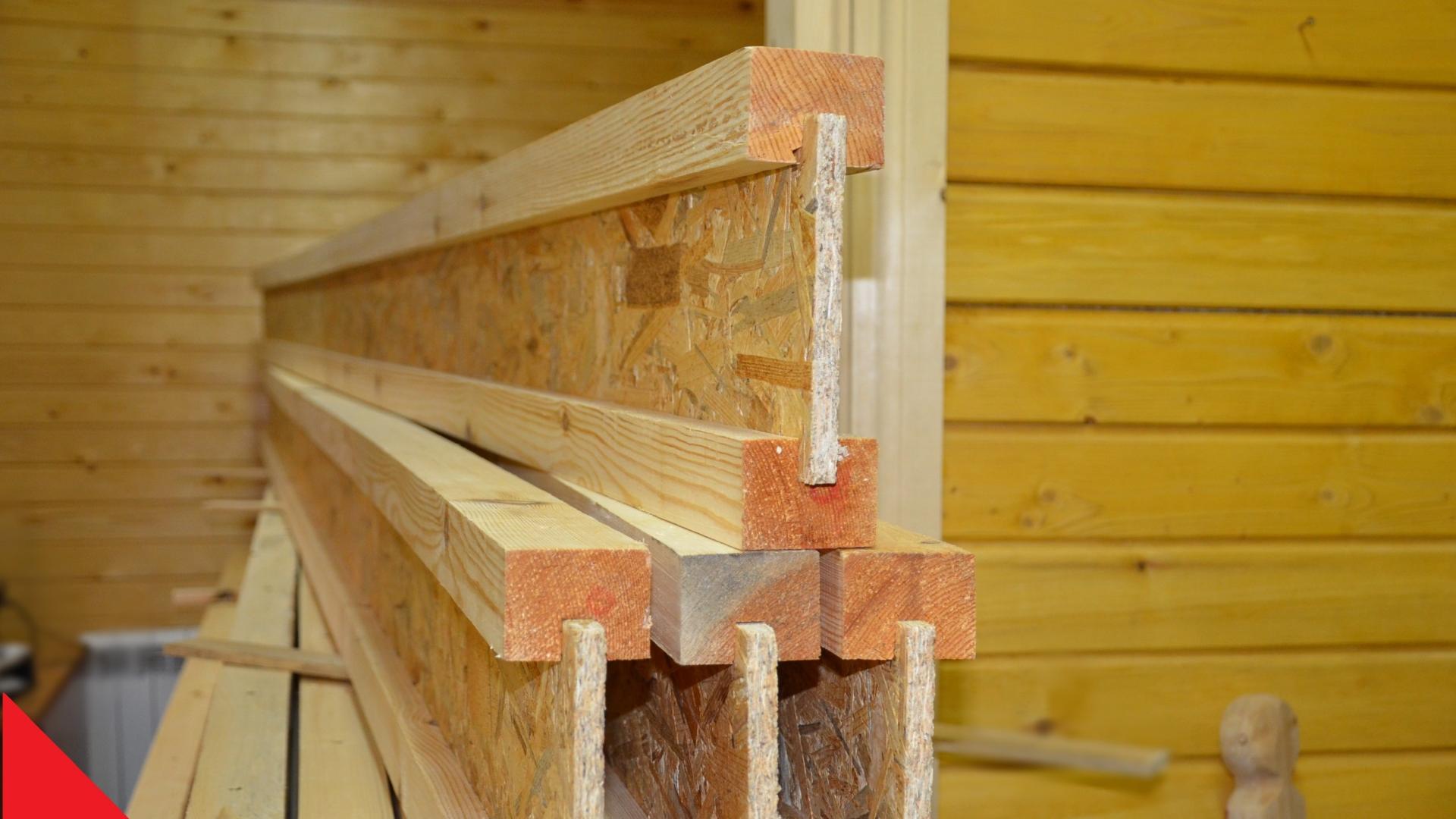

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Расчет нагрузки

Перед началом расчета нам необходимо узнать силы, действующие на двутавровую балку. В зависимости от продолжительности воздействия, силы могут быть временными или постоянные.
Давайте посмотрим, что это за силы в таблице ниже:

Постоянные

Собственная масса балки и перекрытия. В упрощенном варианте вес межэтажного перекрытия без цементной стяжки с учетом массы балки принимают равным 350 кг/м2, с цементной стяжкой – 500 кг/м2

Длительные

Полезные

Зависят от назначения здания

Кратковременные

Снеговые, зависят от климатических условий региона

Особые

Взрывные, сейсмические. Для балок, работающих в стандартных эксплуатационных условиях, не учитываются. В онлайн-калькуляторах обычно не учитываются

Выделяют два типа нагрузки:

  1. Нормативные. Их устанавливают по строительным нормам и правилам;
  2. Расчетные равны нормативной величине, умноженной на коэффициент надежности.

Давайте рассмотрим примеры.

При усилии менее 200 кг/м2 коэффициент обычно принимают равным 1,3, при более 200 кг/м2 – 1,2.

Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов я советую увеличивать шаг до 1,1 или 1,2 м.

При расчетах берите во внимание марку стали. Например, для использования в условиях высоких нагрузок и при минусовых температурах востребованы двутавровые балки, изготовленные из низколегированных сталей.. Способы выбора оптимального размера сечения профиля

Способы выбора оптимального размера сечения профиля

Наиболее точным вариантом подбора номера и типа двутаврового профиля будет проведение профессиональных расчетов. Именно этот способ я использую при проектировании ответственных крупногабаритных объектов. Для обеспечения надежности строения рекомендую отдавать предпочтение профилю с большим номером.

Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке:

Общая нагрузка, кг/ м2

Длина пролета

3м при шаге:

4 м при шаге:

6м при шаге:

1,1м

1,2м

1,1м

1,2м

1,1м

1,2м

300

10

10

10

10

12

12

16

16

16

400

10

10

10

12

12

12

20

20

20

500

10

12

12

12

12

12

20

20

20

Из этой таблицы видно, что для двутавровой балки номер 10 максимальная длина пролета составляет 4 м при шаге 1,2 м, нагрузка – 400 кг/м2, для номера 16 длина пролета может достигать 6 м, нагрузка, которую он может выдержать, – 300 кг/м2, для профиля 20 – 6 м и нагрузка 400 кг/м2.

И так для того, чтобы выбрать оптимальный размер металлического двутавра, тщательно рассчитывайте размеры и нагрузки на перекрытия. Чтобы увеличить срок эксплуатации здания, покупайте качественные строительные материалы.

Компания «УралСибМет»  вот уже более 10 лет поставляет высококачественный металлопрокат, по доступным ценами и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю.

А опытные сотрудники «УралСибМет» помогут сделать расчет и подобрать всех необходимых строительных материалов.

Выбор материала

Понятие древесина – общее. Что непосредственно рационально применять при производстве собственными руками двутавровых балок?

Брус

Практика показывает, что правильнее, если он будет клееный. Подобные заготовки менее всего подвергаются деформации. Если прочесть разнообразные описания готовой продукции, то почти все без исключения изготовители заверяют потенциального покупателя, что их строй/материал (наравне с другими плюсами) не впитывает жидкость, следовательно, не разбухает и не гниет.

Практика малоэтажного строительства показывает, что наиболее применяемые типоразмеры двутавровых балок следующие:

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и иных исполнений, для производства собственными мощностями правильнее ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они гарантируют значительную надежность и долговечность конструкции благодаря особому структурному составу и технологии изготовления.

Клей

Как правило, на это мало кто акцентирует внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и необходимо учитывать

При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее

Вот это и необходимо учитывать. При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее.

Как изготовить самостоятельно двутавровую балку?

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

Определение сечения стропилин

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

  • Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
  • Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

M = 345 кг/м × 16м2/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см2 = 0,00531 см

B = 6 × 0,00531 см × 152 см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Устройство

По назначению данные конструкции разделяются на следующие виды:

  • цокольные,
  • межэтажные,
  • чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

  • балки,
  • подшивное перекрытие,
  • изоляционные слои,
  • накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

  • крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
  • следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
  • крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
  • между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

  • доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
  • пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Сравнение двутавра и швеллера на прочность, в зависимости от прилагаемой нагрузки

Основное различие между свойствами двутавровой балки и швеллера заключается в различной реакции на нагрузки, в частности – на скручивание, что объясняется разницей в нахождении центра тяжести.

  • Двутавр. Максимальный объем металла, особенно в изделиях широкополочной и колонной серий, сосредоточен в полках. Симметричные относительно стенки полки двутавра воспринимают основные вертикальные нагрузки и обеспечивают высокий момент инерции. Стенка работает в основном на сжатие. Этот симметричный профиль может подвергнуться скручиванию только в тех случаях, когда на него уложено перекрытие с неравномерной нагрузкой. Двутавр, благодаря массивности, высокой стоимости и прочностным характеристикам, используется в основном в крупномасштабном строительстве для создания перекрытий, испытывающих высокие нагрузки.
  • Швеллер. Его главная особенность – несовпадение главной оси инерции со стенкой. Такая продукция хорошо работает при косом изгибе. Для создания легкой и прочной металлоконструкции швеллер сваривают в коробку с усилением шва металлическими пластинами. Создание такого металлоизделия требует больших трудозатрат. Швеллер чаще всего используется для создания каркасных конструкций, изготовления перекрытий небольших строений – дач, гаражей, хозпостроек, – а также лестниц.

И швеллер, и двутавр относятся к профильному прокату, не рассчитанному на восприятие серьезных усилий, направленных перпендикулярно стенке.

Калькулятор предусматривает расчёт балок на изгиб и прогиб, из горячекатаного и другого проката следующей номенклатуры:

  • уголка равнополочного;
  • уголка неравнополочного;
  • швеллера с уклоном и с параллельными гранями полок;
  • двутавров с уклоном полок и с параллел. гранями полок различных модификаций, а также тавровых балок (тавров).

Размеры проката углового профиля оговариваются ГОСТ 8509-93 и 8510-86; швеллеров – 8240-97; двутавров – 26020-83; тавров – ТУ 14-2-685-86; (получаемых продольным разрезом пополам горячекатаных двутавров с парал-ыми гранями полок по ГОСТ 26020-83) – смотрите калькулятор веса двутавра.

При вычислении массы 1 метра длины проката плотность стали в этих стандартах принята равной 7,85 г/см3 ( кг/дм3 или 7850кг/м3).

Достоинства и недостатки

Среди основных плюсов элемента следует выделить:

  • небольшой собственный вес;
  • при укладке не требуется грузоподъемное оборудование;
  • экономия времени на монтаж;
  • возможность проведения ремонтных работ в период эксплуатации;
  • экологичность;
  • сравнительно низкая стоимость.

Минусы:

  • горючесть и, как следствие, потребность в обработке антипиренами;
  • меньшая, чем у металлических конструкций, прочность;
  • деформация и усадка материала при перепадах температуры или влажности;
  • подверженность воздействию патогенной микрофлоры.

Дополнительно следует отметить необходимость точного расчета.

Распространенные виды двутавров

Каждый из производителей выпускает свои разновидности и типы двутавровых балок из дерева. Основные, соответствующие СНиП, разновидности представлены ниже:

  1. Двутавровое изделие серии БП. Применяется в конструкциях межэтажных перекрытий при возведении зданий с пролетами до 9,0 м. Высота варьируется от 190 до 460 мм. Пояс (брус наверху и внизу конструкции) 40×90 мм. Стойка из ОСБ толщиной 12 мм. Предельная длина 9000 мм.
  2. Двутавровое изделие серии БС. Применяется в качестве стропил. Диапазон высот выпускаемых изделий 190-410 мм, пояс 40×60, стойка 9.5мм, максимальная длина 8500мм.
  3. Стенная стойка серии СС. Применяется для строительства каркасных домов по «канадской» технологии. Играют роль основной стойки для монтажа наружной стены и внутренних перегородок. Выпускаются изделия с высотой от 130 до 250 мм, пояс 40×45, стойка – 9.6 мм, максимальная длина 8500мм.

Виды балок перекрытия из дерева (древесины)

Деревянные балки могут быть изготовлены из разных пород дерева. Но, как правило, их изготовляют из хвойных пород, таких как лиственница, сосна или ель. Это объясняется тем, что они, по сравнению с лиственными породами, отличаются лучшей устойчивостью к изгибающим нагрузкам. Среди хвойных пород наилучшими характеристиками обладает лиственница, но и стоимость ее довольно высокая. Поэтому наибольшее распространение в строительстве получили деревянные балки перекрытия из сосны. По прочности они несколько уступают лиственнице, но лучше аналогичных изделий из ели, а стоимость их относительно невысокая.

В зависимости от формы сечения и и других особенностей можно выделить следующие виды балок из дерева (древесины):

  • Из бревна (позиции 1-2 на рис.1);
  • Из доски (7);
  • Из обычного пиленого бруса (3);
  • Из клееного бруса (4-5);
  • Двутавровые (6).

Рис.1 Виды деревянных балок перекрытия.

Бревна

Балки перекрытия из бревен в настоящее время используются редко. Но все же, как вариант могут рассматриваться. Для их изготовления можно использовать сухие, очищенные от коры и обработанные антисептическим составом бревна диаметром 100-300 мм и длиной до 6 м. Они могут быть оцилиндрованными или обрезанными с двух сторон.

Доски

В качестве балок деревянного перекрытия могут использоваться доски, толщиной не менее 50 мм и шириной 100-200 мм. Использование для этой цели досок меньшей толщины не желательно. Доски, как правило, используются при перекрытии небольших пролетов.

Брус: пиленый или клееный

Чаще всего в качестве деревянных балок перекрытий используется обычный пиленый бус сечением 75-200х100-250 мм. С помощью балок такого вида можно перекрывать пролеты до 6 м. Их главное преимущество, как и досок – относительно небольшая стоимость. При выборе и покупке бруса следует проследить, чтобы он был сухой, без опрелостей, темных пятен или полос и не имел деформаций (прогибов, кручений).

Клееный брус изготавливается в промышленных условиях, в процессе склеивания нескольких ламелей – высушеных до влажности 6-10% досок с противоположным направлением древесных волокон.

Такой брус намного прочнее обычного пиленого и может перекрывать пролеты до 12 м. Он изготовляется шириной и высотой от 75 до 300 мм. Существует также другая разновидность клееного бруса ЛВЛ — из склееных очень тонких пластин древесины, по типу фанеры. Обе разновидности клееного бруса довольно хороший вариант для устройства деревянного перекрытия, но стоимость его тоже довольно высокая и не всем «по карману».

Двутавры

Двутавровые деревянные балки представляют собой изделия, склеенные из двух материалов: верхнего и нижнего поясов из древесины между которыми вставлена поперечина из фанеры или древесно-стружечной плиты (OSB, OSP).

Прочность и жесткость качественно изготовленных двутавровых деревянных балок почти в три раза выше чем пиленого бруса аналогичного сечения.

При этом вес их небольшой. Например, вес балки длиной 6 м не более 40 кг. Кроме того, они со временем не дают усадку, не рассыхаются и не выкручиваются. С помощью них можно перекрывать пролеты больше 6 м. Правда стоимость двутавровых балок выше чем обычного бруса.

Прочностной расчет деревянной двутавровой балки

Сравнение несущих способностей, цены и свойств. Сравним несущие способности 2-х видов балок: деревянная двутавровая балка, деревянный брус.

Расчет будет по предельному состоянию (по потере эксплуатационных свойств и по прогибам). Важным и определяющим будет расчет по 2 предельному состоянию (по прогибам). Именно значение прогиба под нагрузкой при равных условиях загружения будет критерием сравнения.

Условия для расчета:

  • Расчетная длина по расстоянию между соседними опорами – 5,8 м
  • Нагрузка на 1 м2 перекрытия 400 кг
  • Шаг балок 0,4 м
  • Нагрузка на м.пог. балки 400кг/м2 х 0,4 = 160 кг

ДЕРЕВЯННАЯ ДВУТАВРОВАЯ БАЛКА 300

Характеристики

Момент инерции 9 476,5 см4

Момент сопротивления 631,8 см3

Модуль упругости 12 000 МПа

Расчетное сопротивление 22,0 МПа

Цена за м.пог: 260 р Вес м.пог: 3,95 кг Качество: высокое Изготовение: 2-3 дня

СУХОЙ БРУС СЕЧЕНИЕМ 100Х240

Характеристики

Момент инерции 11 520,0 см4

Момент сопротивления 960,0 см3

Модуль упругости 9 000 МПа

Расчетное сопротивление 14,0 МПа

Цена за м.пог: 336 р (розница 14 400 р/м3) Вес м.пог: 10,8 кг Качество: низкое Изготовение: неизвестно

ДЕРЕВЯННАЯ ДВУТАВРОВАЯ БАЛКА 300

СУХОЙ БРУС СЕЧЕНИЕМ 100Х240

Момент инерции 9 476,5 см4 Момент сопротивления 631,8 см3 Модуль упругости 12 000 МПа Расчетное сопротивление 22,0 МПа

Момент инерции 11 520,0 см4 Момент сопротивления 960,0 см3 Модуль упругости 9 000 МПа Расчетное сопротивление 14,0 МПа

Цена за м.пог: 260 р Вес м.пог: 3,95 кг Качество: высокое Изготовение: 2-3 дня
Цена за м.пог: 336 р (розница 14 400 р/м3) Вес м.пог: 10,8 кг Качество: низкое Изготовение: неизвестно

Производство двутавровой балки предполагает использование древесины хвойных пород и плит OSB. Этот вид перекрытия имеет высокую износоустойчивость, прочность и нагрузочную способность. Небольшой вес деревянных балок и перекрытий позволяет проводить строительные работы без применения специализированной подъемной техники и механизмов. С их помощью можно возводить дома даже в труднодоступных районах со сложными климатическими условиями. Построенные с использованием данных материалов здания, ветроустойчивы и способны выдерживать сейсмику в 9 баллов.

  Безртутный градусник как пользоваться

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

  • доступная цена;
  • простота доставки на строительную площадку;
  • возможность установки без применения спецтехники;
  • экологическая безопасность;
  • ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
