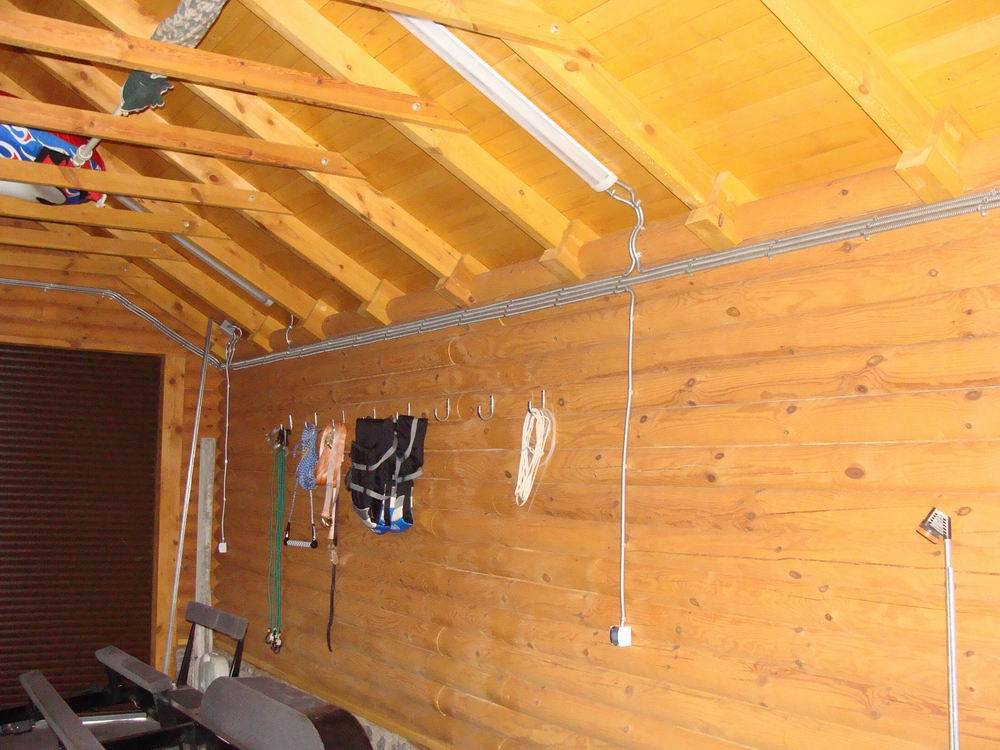

Проводка электричества в чердачном помещении дома

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Основным требованием к электроснабжению частных домов, особенно построенных из дерева, является безопасность. Монтаж внешней и внутренней системы электрообеспечения должен быть выполнен с соблюдением всех норм и правил. Документами, регламентирующими проведение электропроводки, являются Правила устройства электроустановок (ПУЭ), Строительные нормы и правила — раздел «Электротехнические устройства», ГОСТ и другие нормативные положения.

Выполняя требования норм и правил, возможно произвести монтаж электропроводки в доме своими руками. Пошаговая методика выполнения работ включает такие этапы:

определение сводной мощности электрооборудования и выполнение проекта электроснабжения;

Разработку проекта электроснабжения деревянного дома лучше доверить специалистам.

  • выбор кабеля, электротехнических устройств (розеток, выключателей), электроприборов;
  • осуществление ввода питания в дом, подсоединение автомата защиты, подключение прибора учета (счетчика), электрощита;
  • внутренняя разводка кабеля;
  • установка выключателей, розеток и приборов освещения;
  • устройство системы заземления, установка УЗО (устройство защитного отключения);
  • организация профилактических испытаний.

Электропроводка в погребах, подвалах, чердачных помещениях. Основные требования

Электропроводка в погребах и подвалах

В зависимости от состояния грунта, эффективности вентиляции, относительной влажности воздуха погреба и подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения электрическим током — к особо опасным помещениям.

К электропроводкам в погребах и подвалах предъявляются повышенные требования, а именно:

— следует применять напряжение сети не выше 42 В. Для этого следует применять понижающие трансформаторы;

— электропроводку выполнять непосредственно по основанию на изоляторах и роликах изолированными защищенными проводами или кабелями. При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее;

— следует применять светильники герметичной конструкции, чтобы исключить попадание влаги в электропатрон;

— выключатель следует располагать вне погреба и подвала.

Электропроводка в чердачных помещениях

Чердачным помещением называется помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, ферму, стропила, балки и т. п.) из сгораемых материалов.

Электропроводки на чердаках выполняют в основном для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка. В дачных домиках освещение чердаков не требуется.

Монтаж каких-либо электропроводок, не считая прокладки вводов, на чердаках, имеющих конструкции из сгораемых материалов, лучше не выполнять.

Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры, как правило, запылены, обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования.

В чердачных помещениях можно применять следующие электропроводки:

— открытая — проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в оболочках из несгораемых и трудносгораемых материалов на любой высоте;

— незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5 м от пола.

При высоте менее 2,5 м их защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 мм, изоляторов — не более 1000 мм, между проводами — не менее 50 мм. Высота роликов должна быть не менее 30 мм. Ролики устанавливают на подшитых к стропилам досках.

Скрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.

Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами.

При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения. Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.

Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага.

Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.

Ответвления от линий, проложенных на чердаке, к электроприемникам, установленным вне чердаков, допускается при условии прокладки, как линии, так и ответвлений открыто в стальных трубах. Скрыто в несгораемых стенах и перекрытиях.

Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.

Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены.

ВНИМАНИЕ! На чердаках запрещается прокладывать любые неметаллические трубы

Выбор материалов и безопасность

Чтобы снизить риск возникновения пожара, проводка в деревянном доме должна быть выполнена со строгим соблюдением ПУЭ и качественными материалами. Особенно это касается электросети, проложенной скрытым способом внутри стен коттеджа-каркасника. Не стоит также скупиться при выборе УЗО и иной защитной автоматики для вводно-распределительного щита. Все это непосредственным образом сказывается на безопасности эксплуатации электропроводки и всего дома.

При монтаже самое главное – это полностью исключить скрутки и спайки жил проводов в стенах. Подобные соединения являются наиболее уязвимыми местами. В каркасном коттедже они недопустимы. И все провода лучше брать сделанные из одного металла – алюминия либо меди. Совмещать и тем более соединять их напрямую без клеммника не стоит.

Соединение проводов с помощью клемм

Электропроводка в подвальном помещении: правила устройства и монтаж

Стоит сразу отметить, что проводка в подвале может быть сделана только специалистами или теми людьми, которые разбираются в электрике и имеют определенные навыки работы в этой сфере. Специалисты относят подвальные помещения к категории опасных – вероятность поражения электрическим током здесь достаточно велика из-за высокого уровня влажности, а также наличия бетонных или кирпичных стен, грунтовых полов, множества металлических элементов (в том числе армирования) и т. д.

Именно поэтому устройством электропроводки в подвале должен заниматься профессиональный электрик или человек, который знаком с правилами электромонтажа в помещениях с повышенным риском поражения электрическим током. Все работы должны выполняться в соответствии с правилами. В подвале нельзя использовать электрические приборы, которые подвержены воздействию влаги или биологических процессов (плесени, грибка, коррозии).

Электропроводка на чердаке

Итак, вы решили сделать электропроводку по чердаку собственного дома. Главные враги, которые могут вам помешать и навредить в выполнении вашего плана — это чердачный мусор и грызуны (мыши). Поэтому прежде чем приступить к электромонтажным работам на чердаке, необходимо одержать победу над этими врагами. Чердачный хлам может способствовать возгоранию чердака и дома, а грызуны, поедая изоляцию и тем самым оголяя провода, способствовать возникновению пожара. Так что уберите хлам и мусор, объявите войну грызунам и пропитайте деревянные конструкции чердачного помещения противопожарным раствором. Вот теперь вы можете приступать к электромонтажу проводки.

Электрическая проводка в чердачном помещении выполняется кабелем или проводом с медными жилами. От применения алюминиевых проводов необходимо вообще отказаться. Провод или кабель прокладываются либо в пластиковых трубах и пластиковой гофре, либо в металлических (стальных и медных) трубах и металлоруковах. Так же разрешается открытая электропроводка на изоляционных роликах, но лучше этот способ не применять (совет).

Провод (кабель) в пластиковых трубах или пластиковой гофре (рис. 1,2) необходимо подвешивать на тросах. Расстояние между подвешенным проводом (кабелем) и деревянной (сгораемой) конструкцией чердака должно быть не менее 1 метра. Если провод (кабель) подвесить на трос невозможно , то его необходимо отделить от деревянной конструкции несгораемым материалом — штукатурка, алебастр, цементный раствор, бетон и т.д. Толщина несгораемого материала должна быть не менее 1 см.

Прокладку провода (кабеля) в металлических (стальных и медных) трубах, а так же в металлоруковах (рис.3,4,5) можно выполнять непосредственно по деревянным конструкциям чердака.

Прохождение провода (кабеля) через стены и потолочные перекрытие должно выполнятся только в металлических трубах и металлорукаве.

С целью предотвращения проникновения и скопления воды, и возникновения пожара, в местах прохода через стены , перекрытия или вывода наружу, зазоры между проводами, кабелями и трубой (металлорукавом) следует заделывать удаляемой массой из несгораемого материала.

Соединять провода (жилы кабеля) необходимо в металлических распределительных коробках. Соединение должно выполняться сваркой, опрессовкой или с помощью зажимов. Скрутки небезопасны! Следует избежать проникновения в распределительную коробку пыли, грязи и мышей.

Отключающие электрические устройства в цепях тока (автоматические выключатели, переключатели и т.д.), питающие светильники, которые расположены непосредственно на чердаках, необходимо устанавливать вне самих чердаков, например, у входа на чердак.

После того как вы сделаете электропроводку по чердаку, не забывайте о ней, она требует вашего внимания и постоянного контроля.

Как распланировать проводку?

Прежде всего, разработайте план помещения с учётом зонирования. Обычно на чердаке, который используется исключительно для хранения старых вещей и инструмента, необходима лишь осветительная сеть, а розетки отсутствуют вообще. Если же на мансарде обустроена импровизированная мастерская, достаточно будет добавить одну-две розетки, не более того. Дабы уменьшить число жил, которые могут подвергнуться повреждению, рекомендуется размещать точки питания электроприборов недалеко друг от друга или применять спаренные розетки на два гнезда

Разумеется, важно также правильно расположить их в помещении, чтобы Вам не потребовалось применять удлинители и сетевые фильтры для подключения приборов. Позиционируйте их либо по центру чердака, либо по середине зоны мини-мастерской

Всегда следите за тем, чтобы проводка не находилась на стене, которая ежегодно подвергается промерзанию или образованию конденсата. Любое воздействие влаги, пускай и опосредованное, со временем неминуемо негативно скажется на проводке, а потому старайтесь проложить провода так, чтобы они находились в сухости. К примеру, чердак многих домов имеет центральную колонну, служащую опорой для крыши. Если она выполнена из кирпича, все электроточки рекомендуется разместить здесь. Такой подход одновременно решает сразу несколько задач:

  • кабели максимально надёжно защищены от холода;
  • все розетки и выключатели находятся поблизости и их просто отыскать;
  • расход кабеля на разводку минимален;
  • проводку можно сделать скрытой, утопив в кладку;
  • точка подключения электроприборов равноудалена ото всех стен и углов помещения.

Что касается освещения, здесь у специалистов лишь одна рекомендация – если Вы не планируете обустроить на чердаке полноценное жилое помещение или летнюю спальню, применяйте линейные светильники в металлических защитных корпусах. Эти полупромышленные модели отлично подходят для чердаков как по уровню защищённости от пыли и влаги, так и по форм-фактору. В отличие от обычных жилых комнат, где лучше смотрятся округлые формы осветительных приборов, на чердаке наиболее уместны вытянутые изделия. Они отлично крепятся в верхней точке двускатного свода крыши и при этом за счёт своей длины увеличивают эффективно освещаемую площадь.

Важно понимать, что чердачные помещения и электропроводка – это всегда фактор риска. Если Вы не можете отказаться от него целиком, постарайтесь принять все меры, чтобы предельно минимизировать опасность для жизни и ущерб для имущества

Кроме того, не забывайте регулярно проверять целостность проводки на чердаке, чтобы вовремя предупредить любой вид электроаварии.

#9 Разбор замечаний (прокладка кабелей по чердаку, транзит через другие квартиры)

Ох, как я люблю прохождение экспертизы. И я не шучу. Мы должны совершенствоваться и экспертиза нам в этом очень помогает. При прохождении экспертизы проектом капитального ремонта жилого дома получил ряд интересных замечаний, с которыми хотел бы поделиться и обсудить.

Самое интересное, что примерно два года назад был очень похожий проект и все было хорошо

Сейчас эксперт другой и замечания новые.

Проект выполнялся по белорусским нормам, но в РФ требования очень похожие.

Суть в чем? Т.к. в доме почти нет подвала, соответственно новые распределительные линии я запроектировал по существующей трассе, т.е. в подпольном канале вместе с другими инженерными сетями. Был бы подвал под всем домом — распределительные сети проходили бы по подвалу, а затем поднимались бы в каждом подъезде.

Основные понятия

Не стоит использовать распределительную коробку, необходимо, чтобы от одной точки шло лишь одно подключение. В мансардных помещениях используют трехпроводной кабель, иногда отдельно три провода.

Их запаковывают в специальный защитный кожух или же делают двойную изоляцию, чтобы защитить провода. Используют для мансард предохранители на номинальный ток 10 А и 15 А. Провода всегда используют медные, обычно с сечением 1,5 кв.мм и 2,5 кв.мм для розеток.

Выключатели располагают на расстоянии 120 или 130 сантиметров от пола, а иногда просто ориентируясь по высоте опущенной руки. Кабели выключателя доводят до коммутатора, там их соединяют с проводами, которые ведут к лампам. Это все делают, чтобы минимизировать риски, так как проводка очень часто перегревается. Иногда кабель соединяют с разъемом непосредственно выключателя, что тоже вполне безопасно.

Провода всегда закрепляют к устойчивым элементам конструкции, иногда их прячут за гипсокартонными листами, иногда за подвесным потолком, но в любом случае маршрут кабелей должен быть самым оптимальным и простым

Важно составить грамотную схему, ориентироваться на архитектурные особенности мансардного помещения и понимать, как это все работает

Электропроводка на мансарде своими руками

Одно из самых опасных бедствий, которое может случиться в доме —.

Для правильного оформления ипотеки, нужно знать каковы его условия.

Далеко не все, даже в условиях острой необходимости, имеют возможность.

Работы по монтажу электрической проводки в мансарде требуют предельной осторожности, поскольку мансардные помещения обладают повышенной пожароопасность ввиду того, что основным строительным материалом для их строительства является дерево. Электропроводка в мансарде должна выполняться специалистами, которые владеют специальными профессиональными знаниями

Сложность заключается в том, что в пространстве, которое образовывается между деревянными элементами кровельной конструкции, как правило, находится теплоизоляция. От большой силы тока электрические провода могут нагреваться, а способности отводить тепло у них нет.

К следующим трудностям относится момент, что для подкровельных помещений не разработаны четкие правила и стандарты относительно монтажа электрооборудования

Поэтому главным руководством являются действующие нормы ГОСТа, а также максимальные меры предосторожности

К самым главным рекомендациям, которых следует придерживаться при выполнении электромонтажных работ в мансарде, относятся следующие:

— установка приборов освещения осуществляется только при помощи медных проводов, сечение которых должно быть не менее 1,5 кв. мм;

— для розеток используются медные провода с минимальным сечением 2,5 кв. мм;

— проводка должна быть защищена предохранителями на номинальный ток 10А;

— к розеткам применяются предохранители не меньше 16А.

Лучше и надежнее, если электропроводка в мансарде будет монтироваться без использования распределительных коробок — каждый отдельный кабель необходимо проводиться к одной конкретной «точке» от одного источника питания. Обязательно надо установить для сети отдельный автоматический выключатель, который будет иметь установку срабатывания 30 мА.

Опытные специалисты, которые выполняют качественные электромонтажные работы, рекомендуют использовать в мансарде исключительно трехпроводной кабель или, на крайний случай, три кабеля однопроводных, которые проложены в специальной защитной трубке или кожухе.

Важный момент: категорически запрещено закреплять электропроводку, уложенную на деревянную основу, металлическими скобами. Подобный крепеж может повредить изоляцию, а самое главное — он не обеспечивает требуемое расстояние между основой и проводом.

Перед началом работ следует обязательно определить точные потребности пользователей в электроэнергии, а также создать план-схему размещения приборов освещения, розеток и пр.

  • Точечные светильники в спальне ← Опубликовано: 18.Июл.2014
  • Штробление бетонных стен под проводку ← Опубликовано: 26.Май.2014
  • Монтируем электропроводку в подвесном потолке своими руками ← Опубликовано: 15.Май.2014
  • Ремонт проводки в квартире ← Опубликовано: 1.Май.2014
  • Дизельный инверторный генератор ← Опубликовано: 20.Апр.2014

Опубликовано: Июнь 20th, 2014 в рубрике: Электричество

Прокладка электросети под полом

Эксперты рекомендуют использовать невоспламеняющиеся кабели и провода в электроустановках деревянных домов. Лучшими являются кабели с тройной изоляцией, так называемые безгалогенные. Фактически, это кабели с двухслойным изолирующим покрытием, дополнительно покрытые невоспламеняющимся наполнителем. Безгалогенные кабели и провода во время горения не выделяют никаких токсичных веществ. Чаще всего они круглые, серые, и сильно изгибаются. Кабели с легковоспламеняющимся покрытием в электроустановке в деревянном доме лучше не использовать, даже при использовании негорючих металлических труб.

Часто кабели собраны в самогасящиеся пластиковые гофрированные трубы. При установке кабелей и проводов в них должен быть дополнительно установлен огнебезопасный слой изоляции между монтажной трубой и деревянной стеной. Невоспламеняющийся изолирующий слой также должен быть отделен от всех кабелей и проводов от строительной конструкции. Изолирующий слой не должен иметь более низкий класс чем A2 и должен оттягивать каждый кабель, провод или монтажные полосы со стены не менее чем на 10 мм.

Кабели и провода в местах где они проходят через внешние и внутренние стены здания, перегородки и плиты между этажами, должны быть установлены таким образом, чтобы их можно было легко заменить. Поэтому в этих точках перехода кабели и провода должны быть установлены в трубах, кабель-каналах и т. д. Пространство между кабелями, трубами и желобами, проходящими через стены, перегородки, потолки по всей толщине структуры, должно быть герметизировано несгораемым и легко удаляемым наполнителем, но чтобы там не накапливалась вода и огонь не распространялся. Наиболее распространенной для этой цели выступает негорючая монтажная пена — она ​​впрыскивается между деревянной конструкцией и трубой.

Общие рекомендации

В состав электрической системы частного дома входит контур заземления, который устанавливается в землю. Существуют фабричные устройства и самодельные конструкции из стального профиля. Если в помещении предполагается использование газового котла, то необходима проверка сопротивления заземления лабораторией с выдачей сертификата.

Для монтажа выключателей или розеток рекомендуется использовать герметичные корпуса фирмы Kopos. Изделия изготовлены из эластичного негорючего пластика и предотвращают попадание искр на деревянные элементы. Разрывы кабеля в коммутационных коробках закрывают герметичной муфтой, наконечники металлических рукавов защищают термоусадочной трубкой.

Подготовка схемы

Чтобы провести электричество на даче, составляют схему. Есть 2 варианта:

  • стандартный – схему чертят на бумаге, чертеж должен быть приблизительным, так что это под силу каждому;
  • современный – используют специальные программы.

Работа достаточно простая. Изображают приблизительный план дома и указывают на схеме точки монтажа розеток, выключателей, ламп, распределительных коробок, оборудования, которое тоже потребляет электричество. Желательно здесь же обозначать расположение и количество кабелей.

Схема электропроводки облегчает расчет нагрузок.

  1. Суммируют нагрузку от всех потребителей: лампы, вентилятор, электрочайник.
  2. Разбивают на группы: 1 подключение на стиральную машинку, 2 – на группу светильников в комнате. 3 – на вторую группу, 4 – на модуль с розетками. Таким образом уменьшают количество проводов и избегают токовых перегрузок.
  3. Вычисляют потребительскую мощность – общую и для каждой линии. По этим данным определяют параметры электротехники.

Монтаж электропроводки на чердаке

Совершенно не желательными в пространстве чердака являются щиты с автоматическими выключателями и иной электротехнической аппаратурой. Все это требуется монтировать вне чердачного пространства.

Особое внимание электрика должно уделяться выбору кабелей и проводов. Следует задействовать только такой материал, который обладает изоляцией с несгораемыми или трудно сгораемыми свойствами

Провода и кабели должны быть с медными жилами с запасом рассчитанного по нагрузке сечения.

Правильный выбор марки проводов и кабелей позволяет выполнять электромонтажные операции их прокладки на любом расстоянии от пола мансарды.

Чаще всего электромонтажники выбирают открытую схему электропроводки, позволяющую осуществлять постоянный контроль ее состояния. Закрытая схема монтажа выбирается только в том случае, если перекрытия и иные элементы конструкции чердака имеют гарантированно несгораемые свойства. В этом случае иногда допускается применять провода с алюминиевыми жилами.

Если планируется задействовать при монтаже электропроводки чердака открытую монтажную схему, используются в качестве каналов стальные трубы

Особенно это важно в случаях соединения проводки первых этажей с электросхемой чердачного пространства

Наличие в конструкции несгораемых конструктивных элементов позволяет помещать провода и кабели как в перекрытиях, так и в стенах.

При электромонтаже электропроводки чердака предъявляются требования к материалу коробок, предназначенных для выполнения в них соединений и ответвлений. Они должны быть только металлическими.

Делаем отделку мансарды своими руками

В прошлых наших статьях мы описали возможность переделки чердачного помещения в мансарду и обещали рассказать вам о следующем этапе – отделочных работах. Отделка мансарды своими руками задача вполне выполнимая, тем более, после того, как вы имели дело с монтажом стропильного каркаса и производством кровельных работ. Дороговизна отделочного материала в теперешних реалиях ни для кого не секрет. Но, применяя маленькие строительные хитрости, и делая все собственноручно, мы, конечно же, сможем сэкономить изрядно. Посему, вооружившись набором необходимого электро- и ручного инструмента, можем приступать к работе. Но для начала, неплохо было бы продумать весь процесс целиком, составить для себя план работ и просчитать необходимое количество расходного материала.

Какие использовать материалы для работы

Теперь стоит разобраться, какие конкретно провода необходимо использовать.

  1. С учетом высокой пожаробезопасности чердака, нельзя использовать алюминиевую проводку. Исключением отметим только вводный кабель (при условии его длины не более 5 метров).
  2. Соответственно использованию подлежит только медный провод.

Такие требования прописаны в ПУЭ (правила устройства электроустановок). Рекомендуем пользоваться данным сводом правил при любых работах с электричеством.

В то же время отметим, что и медный провод подойдет не любой, к его выбору нужно подходить максимально ответственно. Использовать можно только провода с негорючей и малодымной изоляцией. Для упрощения задачи, маркировка таких:

  1. НГ-LS

Также хорошим вариантом станет новый вид кабеля, который имеет изоляцию, защищающую от грызунов. В ней заложены ядовитые вещества, которые отпугивают их. Но стоит отметить, что такая изоляция вредна и для человека, потому их нельзя использовать в жилых помещениях.

И теперь стоит разобраться в том, как выполнить электропроводку на чердаке самостоятельно.
