Какой электрический счетчик лучше поставить в квартире?

Выбирать прибор нужно, исходя из необходимых потребностей потребителя. Также стоит ориентироваться и на стоимость, качественные характеристики и т.д.

Для того чтобы правильно выбрать электросчетчик, необходимо знать о следующих нюансах:

  • если класс точности прибора равен двум, он будет дешевле, чем счетчик с показателями 0.5. Для квартиры достаточно будет и первого варианта;
  • выгодным будет супер точный прибор в том случае, если потребление будет регулярным и большим;
  • лучше поставить многотарифный счетчик электроэнергии, потому как для городских жителей, такое дополнение к прибору будет действительно выгодным;
  • не стоит экономить на покупке такого устройства, потому как это может привести к необходимости частого ремонта.

В квартирах чаще всего устанавливаются электронные многотарифные электросчетчики, что упрощает расчет энергокомпаниям и делает экономичнее потребление электроэнергии жильцам.

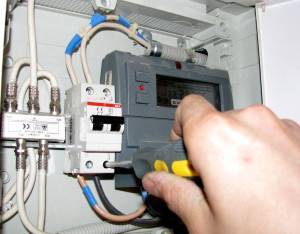

Как снять электрический счетчик

Чтобы снять счетчик электрический, необходимо проделать следующие несложные действия:

  1. Отключаем автоматические выключатели и УЗО.
  2. Выключаем пакетный выключатель и двухполюсный автомат.
  3. Снимаем крышку клеммного ряда с счетчика.
  4. Проверяем наличие напряжения с помощью индикаторной отвертки.
  5. Нумеруем провода, по принципу: 1,2,3,4,5 и т.д.
  6. Вытягиваем провод с первой клеммы и изолируем его.
  7. Отсоединяем провод с третей клеммы счетчика и изолируем его.
  8. Отсоединяем провод с четвертой и второй клеммы.
  9. Снимаем электрический счетчик, здесь нужно просто открутить все болты, если установлен на ДИН-рейке, тогда вытягиваем его.

Снять счетчик довольно просто, все сможет сделать даже ребенок, но помните, за провода, их отсоединяем по порядку – это важно

Схема подключения электросчетчиков

Для установки электросчетчика в квартире необходимо знать основы электротехники. Специалист должен иметь навыки работы электриком, разбираться в электрических схемах, соблюдать правила техники безопасности и быть внимательным.

Однофазного электросчетчика

Монтаж электросчетчика выполняется в следующей последовательности. После закрепления его в электрическом щите вызывают представителя Энергосбыта. Для подключения однофазного электросчетчика, ему необходимо выполнить следующие операции:

  • Удаляют крышку, закрывающую контакты прибора;
  • К первому контакту подключают фазный провод от линии электропередач;
  • Третий контакт предназначен для подсоединения нулевого провода;
  • Ко второму контакту подсоединяют фазный провод нагрузки;
  • Нулевой провод нагрузки соединяют с четвертой клеммой счетчика;
  • Устанавливают крышку на место и пломбируют электросчетчик.

Если монтаж выполняется самостоятельно, придерживаются правила. Фазный провод приходит на верхние контакты автоматов или других приборов защиты. К нагрузке отходят провода, подключенные к нижним контактам.

Подключение начинают с подсоединения проводов нагрузки. В последнюю очередь подсоединяют к линии электропередач. Нулевой провод линии электропередач и нагрузки соединяется на общей шине в щите.

Трехфазного электросчетчика

Установка трехфазного счетчика не отличается большой сложностью. Схема подключения аналогична подсоединения однофазного прибора учета. Эти приборы отличаются повышенной точностью измерения.

Но они технически сложнее, а значит их стоимость выше. Схема подключения электрического счетчика и механического ничем не отличается.

Для его подключения необходимо:

  • Смонтировать в отдельном боксе электросчетчик и автоматы, которые отключают подходящие провода к прибору учета;
  • Демонтируется крышка, закрывающая клеммы прибора;
  • К контактам 1, 3, 5, подсоединяют входные фазные провода;
  • Нулевой провод соединяют с 7 клеммой;
  • Подают фазу на нагрузку через автоматические выключатели. Для этого с клемм 2, 4, 6 провода подключают на устройства защиты;
  • Нулевой провод от клеммы 8 соединяют с шиной распределительного щита;
  • Прикручивают защитную крышку на счетчике и опломбируют.

При подключении нагрузки стараются равномерно распределить ее по фазам. Это необходимо, чтобы не допустить перекос фаз.

Правила установки электросчетчика в квартире

Чаще всего монтажом занимаются работники сетевых компаний. Для этого владельцы квартир должны оставить заявку в соответствующей инстанции. Затем необходимо написать заявление, после которого будут произведены соответствующие работы. Все подключения проводятся по правилам ПУЭ, где описываются все основные аспекты и нюансы.

Установка электросчетчика обязательно начинается с государственной проверки устройства. На пломбе должна быть нанесена дата сверки. Чаще всего аппараты монтируются в распределительных щитках на квартирных площадках. В случае если устройство будет устанавливаться в квартире, то верней всего монтировать его в закрытом щитке. В нем также рекомендуется расположить и автоматы на все помещение.

Установка электросчетчиков в квартире происходит по схеме:1. Подбирается место для монтажа щитка с автоматами и устройством.2. Обесточивается входная линия, что предварительно согласовывается с сетевыми провайдерами.3. Высота для монтажа должна варьироваться от 0,8 до 1,7 метра горизонтально к поверхности.4. Выполняется коммутация выходной и входной цепи аппарата по всем правилам ПУЭ.5. Обустраивается защитное заземление.6. Токовая входная цепь должна монтироваться к защитному автоматическому выключателю, а затем к счетчику.7. Начинается пробное включение.

Общая информация

Как правило, счетчик является собственностью организации, поставляющей электроэнергию и, соответственно, установкой этих приборов занимаются специалисты компании. Потребитель же отвечает исключительно за правильную эксплуатацию электрооборудования и за сохранность защитных пломб. Таким образом, установка счетчика своими руками бывает целесообразной лишь в случае необходимости замены неисправного прибора, а также при полной замене электрической проводки или вводе в эксплуатацию новых объектов.

От правильности работы электросчетчика напрямую зависит размер счетов за электроэнергию, поэтому необходимо время от времени контролировать его исправность. О том, как проверить электросчетчик, написано большое количество статей. Самостоятельно провести контроль его функционирования можно, воспользовавшись одним из следующих способов:

  1. Проверка правильности подключения.
  2. Проверка на самоход путем снятия нагрузки.
  3. Подсчет погрешности измерений.

Что касается места размещения счетчика в многоквартирном доме, то для этих целей существуют специальные распределительные щиты. По желанию владельца жилья прибор учета электроэнергии может быть размещен и непосредственно в квартире, однако для этого придется оборудовать специальный электрический щиток.

В частных домах счетчики располагаются, как правило, в тамбурах или хозяйственных помещениях. В последнее время поставщики электроэнергии требуют размещения приборов учета таким образом, чтобы обеспечить беспрепятственное снятие с них показаний инспектором без обязательного захода на территорию домовладения. С другой стороны, такие меры призваны ограничить возможности недобросовестных пользователей по выполнению незаконных манипуляций со счетчиком, которые направлены на снижение количества учитываемой им электроэнергии.

Что нужно знать прежде

  1. Установка счетчика регламентируется правилами, которые прописаны в нормативной документации.

Вне зависимости от типа назначения строения, монтаж счетчика должен производиться в сухом и хорошо проветриваемом помещении. При уличной установке (на столбе либо стене), место должно быть предварительно оборудовано герметичным защитным кожухом. Не допустимо попадание влаги на электросчетчик.

Для уличного монтажа производители выпускают специальные устройства. Эксплуатация специальных приборов изначально рассчитана для широкого диапазона температурных показателей (лето/зима).

  1. Перед установочными работами необходимо составлять схему монтажа.
  2. Счетчик для установки и эксплуатации подбирается относительно технических характеристик и типа.

Устройства бывают механическими и электронными. По количеству фаз: однофазными и трехфазными, что подбирается в зависимости от потребностей. К тому же многотарифные приборы позволяют экономить средства на оплате.

  1. Перед установкой рекомендовано проверить на приборе наличие пломб (государственная поверка) на винтах, которые крепят кожух. На пломбах обозначено клеймо государственного поверителя, квартал и год госповерки.

Сорванные пломбы на устройстве ведут к нарушению условий договора энергоснабжающей компании и к штрафным санкциям.

  1. После монтажных работ, необходимо уведомить энергокомпанию об установке прибора, которая предоставляет поставку энергии, для целей опломбирования его.

Правила регламентируют, что специалисты опломбируют устройство и произведут замер начальных показаний. После чего допустимо оплачивать расход энергии.

Правила довольно просты и понятны. Далее допустимо переходить к непосредственной подготовке к монтажным работам. Кроме самого прибора учета электрической энергии, понадобится дополнительный материал и инструменты.

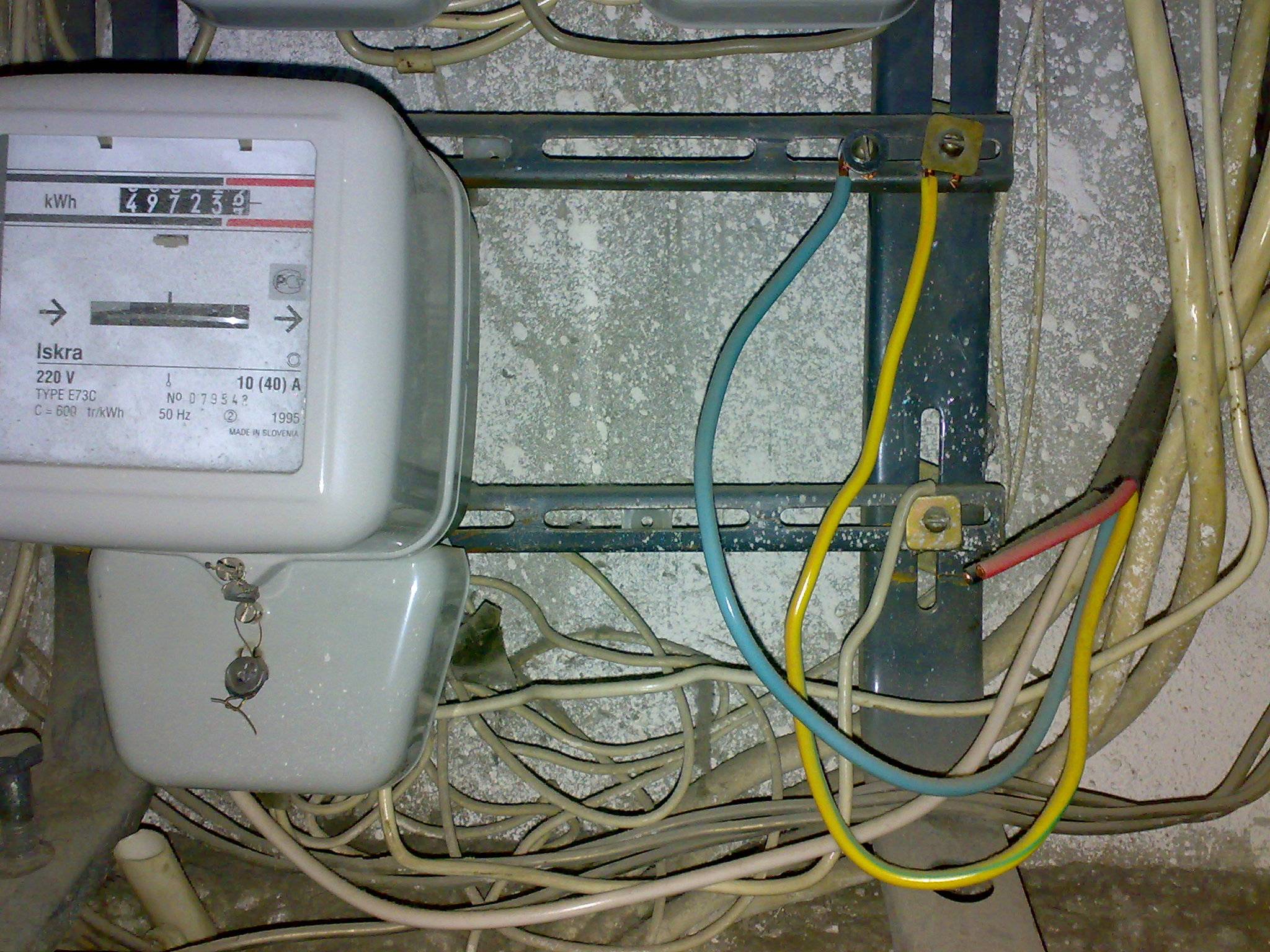

Замена старого счетчика электроэнергии на новый

Сегодня во всех субъектах РФ проводится компания по замене устаревших приборов учета. Отчасти это справедливо, поскольку у современных счетчиков меньше погрешность, и главное — отсутствует (или сильно затруднена) возможность мошеннического изменения показаний.

Именно на это напирают представители энергокомпаний. С ними можно согласиться, при получении исчерпывающего ответа на вопрос: Замена электрических счетчиков за чей счет?

Если ваш прибор учета исправен, прошел поверку, и устраивает вас с точки зрения монтажа, зачем его менять? Исключение составляют лишь счетчики, которые выведены из обращения местными законами.

Но и в этом случае актуален вопрос: За чей счет? Замена счетчиков электроэнергии должна производиться по городской (муниципальной) программе, на закупку оборудования выделяются бюджетные деньги. Информацию о наличии подобных программ можно получить в муниципалитете или в компании — поставщике электроэнергии.

Обязательная замена счетчиков электроэнергии производится по графику.

Вам просто нужно найти свой дом в перечне, и отслеживать сроки исполнения. Если представители энергосбыта не явились в установленное время (без уважительной причины) — пишите заявку на замену счетчика местным властям и заявление в прокуратуру.

Другое дело, если замена счетчика электроэнергии в квартире производится по вашему желанию. Причин может быть несколько:

На последнем пункте остановимся подробнее.

Как самостоятельно вычислить скрытую причину поломки

Если признаки неисправности прибора учета отсутствуют, то убедиться в работоспособности оборудования можно самостоятельно. Потребуется отключить электрические приборы и убедиться, что на выходе отсутствует напряжение. Диск должен прекратить вращаться.

Расчет погрешности счетчика

После подготовительных мероприятий для минимальной нагрузки домашней сети к розетке подключают лампу мощностью 75 Вт и на протяжении 5 минут подсчитывают количество оборотов, произведенных диском.

Расход электроэнергии должен составлять А1=0,00625 кВт-Ч. Вычисляется путем умножения количества времени и мощности. Прибор учета отобразит А2=Ссч*N, где первое – это расход электроэнергии за 1 оборот, а второе – число оборотов в течение 5 минут. Например, N=31, то А1=А2. Приборы, предназначенные для работы в бытовых условиях, могут допускать погрешность. Если же погрешность меньше разности А1 и А2, техника работает исправно.

Также для проверки пригодности счетчика следует проверить состояние контактов, надежны ли соединения.

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

  • счетчик и щиток;
  • монтажные инструменты с предварительно заизолированными ручками;
  • изоляторы;
  • выключатели (автоматы);
  • провода;
  • крепежи (винты и гайки);
  • измеритель напряжения;
  • DIN-рейки.

Щит учетаУстановка счетчика

Далее работаем в таком порядке.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

Установка площадкиГотовим монтажные проводаЗаводим три фазы в счетчик, подключаем нижние клеммыВ клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

ПеремычкаПодключение ОПС

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Нулевая шинаПрикручиваем провод к болту заземления

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

Работа завершена

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Закрываем защитные крышки щита учета, прикручиваем саморезами

Кто должен устанавливать электросчетчик

Согласно действующему законодательству обязанности по установке, поверке и содержанию электросчетчиков возложены на собственника жилого помещения. Вы можете обратиться в энергосбытовую, сетевую компании либо в компании, оказывающие услуги по установке электросчетчиков. Все работы производятся за ваш счет. После того, как установили прибор учета, необходимо подать заявку на ввод в эксплуатацию в энергосбытовую компанию. В заявке должны быть указаны ФИО потребителя, адрес, номер и тип прибора учета, дата поверки, начальные показания прибора учета и предполагаемая дата проведения процедуры ввода в эксплуатацию.

В течение одного месяца после подачи заявки инспектор сетевой компании или энергосбыта должен прибыть к вам, проверить наличие государственных пломб и схему подключения электросчетчика, затем он ставит свою пломбу на клеммной крышке электросчетчика либо оклеивает крышку специальной пронумерованной наклейкой. Инспектор оформляет акт допуска в эксплуатацию прибора учета электрической энергии, где должны быть указаны данные электросчетчика, источник питания, информация о том, что электросчетчик введен в эксплуатацию. После подписания сторонами акта электросчетчик считается допущенным к эксплуатации и применяется в расчетах за электроэнергию.

Итак, подытоживая вышесказанное, определим основные моменты в том, какой лучше выбрать вид электросчетчика:

  1. Выбрать вид электросчетчика: индукционный или электронный.
  2. Определиться с фазностью электросчетчика. Помним, что в городских квартирах всегда устанавливается однофазный прибор учета.
  3. Удостовериться в том, что электросчетчик данного типа внесен в Государственный реестр средств измерений.
  4. Выбор способа установки электросчетчика: на DIN -рейку или с помощью винтов.
  5. Определиться с классом электросчетчика по номинальной и максимальной силе тока.
  6. Класс точности. От 0,2 до 2. Так как этот показатель представляет собой уровень погрешности, чем меньше абсолютное значение, тем лучше. То есть прибор учета класса точности 1,0 имеет более высокую точность, чем класса точности 2,0, а не наоборот, как часто полагают.
  7. Дата поверки электросчетчика должна быть не ранее 2 лет для однофазного, не ранее 1 года для трехфазного.
  8. После установки электросчетчика подать заявку на ввод в эксплуатации в энергокомпанию, получить акт о вводе в эксплуатацию прибора учета.

Способы установки (монтажа) электросчетчика в электрощит

Электросчетчики различаются по способу установки (монтажа) в электрощит:

  • Приборы учета, которые устанавливаются на так называемую DIN-рейку.
  • Приборы учета, которые при помощи винтов крепятся к щиту. При этом щит может быть пластиковым, металлическим или деревянным.

Здесь выбор определяется тем, позволяет ли конструкция электрощита установить счетчик на дин-рейку. В противном случае, электросчетчик для частного дома/квартиры можно установить на винты на монтажную панель в щите.

DIN-рейка, несомненно, намного удобнее: одним движением, просто защелкнув, закрепить в щите прибор учета, нежели устанавливать его с помощью винтов.

Установка счетчика на DIN-рейку

Крепление счетчика на винты

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Установить самому или вызвать мастера

Установка оборудования производится в случаях подключения нового объекта или замены вышедшего из строя электросчетчика. Замену или монтаж оборудования должны производить квалифицированные специалисты.

Для того чтобы установить счетчик, необходимо пригласить специалиста, который произведет необходимые работы. Но если собственник разбирается в электрике или имеет необходимую квалификацию, то он может произвести установку электросчетчика своими руками. Это не запрещено.

Это существенно снизит затраты при замене. После монтажа оборудования достаточно вызвать инспектора из энергосбыта. Он проверит схему подключения и опечатает устройство.

Замена старого электросчетчика на модифицированный

Смена происходит по определенному алгоритму:

  1. Оформляется заявка. В пункте «причина замены» указывается «повреждения, царапины» либо «желание установить современный прибор». Также графу можно пропустить без указания причин, компания не имеет права отказать в услуге замены.
  2. В назначенное время приходит специалист, фиксирует показания старого механизма, снимает пломбу, устанавливает новый счетчик.
  3. Проверяется работоспособность устройства, подписывается акт выполненных работ.
  4. Специалист опломбирует электросчетчик, выдает документ с указанием даты постановки пломбы, ее номера и начала эксплуатации считывающего механизма.
  5. После ухода специалиста собственник проверяет работу пульта.

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа

Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

Если в квартире предусмотрено заземление, схема будет следующей:
