Фасадные термопанели с клинкерной плиткой

Монтаж

Несмотря на большой вес и сложности
транспортировки, форма и механизм изделия обеспечивает легкий и доступный
монтаж. Укладка фасадных термопанель проста и ее можно провести самостоятельно.
В случае если владелец не уверен в своих силах или никогда не работал с
утеплителями и облицованными материалами, необходимо вызвать специалиста.

Рассмотрим процесс монтажа от начала до конца подробно.

Что понадобится

Для монтажа необходимо подготовить следующие
инструменты и строительные материалы:

Облицовочный материал с
утеплителем.

Шуроповерт.

Болгарка.

Циркульная пила.

Деревянный брус.

Уровень.

Водяной уровень.

Перфоратор.

Шпатель для затирки.

Ручная пила.

Саморезы, клей.

Герметик или монтажная пена.

Подготовка стен к монтажу

Для начала необходимо провести тщательную
диагностику стен. Может потребоваться выравнивание стен, которое чаще всего
делают гипсокартонном. Его листы фиксируют на стене с помощью клея.

Чтобы панели надежно крепились, на стенах
не  должно быть трещин, рыхлых участков, отслоенной
штукатурки. Если нарушения мелкие, можно использовать гипсакартон. Кардинальным
методом будет снятие поврежденного слоя и наложения более тонкого (не более 2
мм).

Далее подсчитывают
количество  фасадных панель для здания. Высчитывают
площадь фасада (умножают длину и ширину), а также сумму площадей дверных и
оконных проемов. Из 1 величины отнимают вторую. Полученный результат и будет
площадь для облицовки. Остается только выяснить габариты и вычислить, сколько
потребуется для 1 м2 дома.

Поверхность в день
монтажа необходимо очистить от грязи, старой отделки.

Монтаж каркаса для термопанель

Фасадные термопанели крепят непосредственно на
поверхность стены, если они не имеют никаких неровностей и нарушений.

Если же у стены большие перепады и неровности,
мелкие и крупные трещины потребуется изготовление дополнительной обрешетки. Ее
изготавливают из дерева, цинкового профиля или пластика. Сначала строят каркас
по периметру, а затем промежуточные элементы для закрепления элементов.

Инструкция по укладке

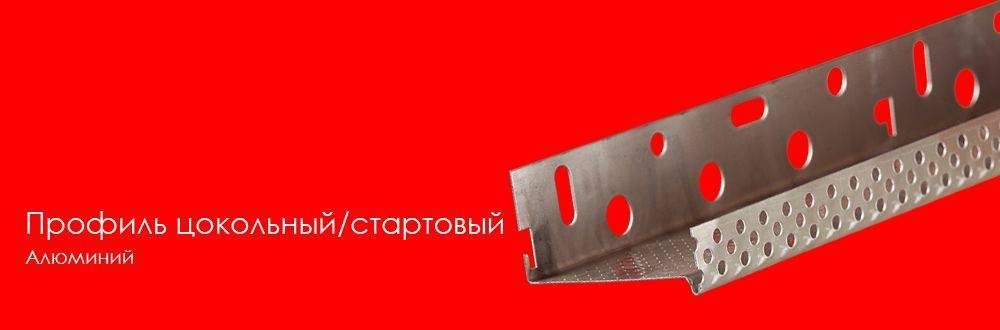

В случае облицовки цокольного этажа, устанавливается
алюминиевый профиль, который исполняет роль стартовой пленки. Второй профиль
крепят параллельно первому на высоте облицовки.

Крепление панелей осуществляется с углов. Установку
начинают с левого угла, переходя к правому. 1 панель устанавливают в
алюминиевый профиль. В закладные точки крепления вкручивают саморезы и шурупы. После
крепежа каждой пани необходимо проверить, чтобы она была установлена согласно
уровню.

На шип установленной фасадной панели наносят
герметик, монтажную пену для герметичности. Далее панель вставляют в стартовую
планку, максимально плотно стыкуя его с последним проложенным. Так по порядку
выполняется облицовка всего здания.

Швы между клинкером затирают смесями. Работу
завершают установкой уголков и отделкой откосов в дверных и оконных проемах.

Виды

Клинкерная плитка для фасада имеет различны габариты, в связи с чем выделяют следующие разновидности материала:

• L-NF (295х71 мм) – самая крупная плитка, для декорирования 1 кв. м требуется в среднем 40 штук;
• WDF (215х65 мм), для оформления 1 кв. м требуется 59 плиток;
• WF (21х5 мм) – наименьший из возможных размеров, в 1 кв. м вмещается 73 плитки.

Крупные и средние изразцы имеют толщину 15 мм, маленькие – 17 мм.

Европейские аналоги имеют несколько другие габариты. Характерной их особенностью является единая длина – 240 мм

Соответственно, при покупке обращается внимание только на ширину изразцов

Она может быть следующей:

• 2DF – изразцы шириной 113 мм, на 1 кв. м требуется 32 штуки;
• DF – ширина 52 см, расход – 64 шт/кв. м;
• RF имеют ширину 65 мм, поэтому на 1 кв. м требуется 54 плитки;
• NF с шириной 71 мм, расход на 1 кв. м – 48 изразцов.

Толщина импортных изделий равна 17 мм.

Наконец, выделяют американский фасадный клинкер. Его длина составляет 193 или 295 мм, ширина может быть равна 57, 71 или 92 мм. Толщина едина для всех изразцов – 15 мм. На 1 кв. м расходуется 33-74 плитки.

Помимо фасадных панелей, выделяют также цокольные и угловые. Цокольная плитка отличается большей толщиной, а, значит, имеет больший вес и прочностные показатели. Вторые предназначены для красивого и герметичного оформления угловых стыков, производятся исключительно по экструзионной технологии.

Основой экструдированной угловой плитки являются смолотые в муку минеральные частицы (обожженная белая и красная глина, слюда, мраморная или гранитная крошка) и полимерные смолы. Благодаря этому плитка становится гибкой, может резаться острым монтажным ножом. При этом она характеризуется теми же свойствами, что и фасадный аналог, внешне также не отличается от него.

С точки зрения особенностей дизайна, различают следующие типы материала:

• гладкая плитка под кирпич – самый распространенный и простой в уходе вариант;
• материал, имеющий рельефную поверхность, который может имитировать не только кирпичную кладку, но и поверхности под камень;
• плитка, имитирующая состаренный кирпич с характерными сколами и трещинами.

Изразцы принято делить на термопанели и те, что не дополняются слоем утеплителя. Утепленный материал позволяет защитить фасад и повысить его теплоэффективность, придать ему привлекательный внешний вид. Конструктивно он состоит из клинкерной плитки и слоя теплоизоляционного материала.

В качестве последнего используется пенополистирол, пенополиуретан или минвата. Толщина слоя составляет 30-100 мм.

Термоплитка может состоять из нескольких слоев:

• двухслойная включает в себя утеплитель и клинкер;
• трехслойная – «пирог» из клинкера, изолятора и подложки из влагопрочной OSB – плиты, благодаря чему приобретает большую жесткость и прочность;
• четырехслойная панель по своему строению аналогично трехслойной, но дополнительно оснащается огнеупорной подложкой.

Несмотря на высокие теплоизоляционные показатели термопанелей, не всегда рационально использовать их при монтаже. Так, для облицовки сборно-щитовых и каркасных домов, где уже имеется слой теплоизоляции, нет смысла приобретать термопанели. Не нужны они и при организации вентилируемых фасадов, а также для обшивки гаражей, беседок, заборов.

Наконец, сегодня выпускается рифленая бесшовная плитка, характеризующаяся отсутствием фасок. Благодаря этому достигается визуальный эффект единой монолитной конструкции фасада без швов. Плиты все же не укладываются впритык, небольшой зазор между элементами сохраняется. Он необходим для температурного расширения материала.

Свойства, преимущества и недостатки

Фасадные панели становятся популярнее с каждым годом, благодаря свойствам, которыми они обладают:

повышенная устойчивость к горючим материалам проявляется за счет действия пенополистерола – вещества, входящего в состав изделия.

Еще одним важным компонентом многослойной панели является пенополиуретан;

эстетика этого материала заключается в обширном выборе цветовых решений и различных фактур;
сохранность материала;

Производители заявляют, что срок эксплуатации материала превышает сто лет.

вес панелей позволяет не усиливать фундамент;
устойчивость материала к воздействию грибков и плесени;
надежность в крепеже. Крепление производится специальными замками;

плотное прилегание материала к стене предотвращает появление мостиков из холода.

Панели, выполненные с помощью пенополиуретана, залитого в клинкерные плитки, обеспечивают надежность и прочность изделия, и обладают высокой термоизоляцией.

Панели, произведенные с помощью пенополистерола, изготавливают путем нагревания частиц искусственного материала распаянного по плитке для отделки.

Таким образом, соединения двух веществ – слоя облицовки и утеплителя происходит без применения клея, но при этом обеспечивается качественное сцепление материалов между собой.

Обладая вышеперечисленными свойствами, материал, конечно, имеет огромное преимущество перед другими изделиями для отделки фасадов.

Основные достоинства фасадных термопанелей:

1. Это самый безопасный среди теплоизолирующих материалов с точки зрения экологии.
2. Возможность крепить изделие на любую структуру поверхности: на кирпич, бетон, дерево и другие известные материалы для производства домов.

Такие панели можно устанавливать даже на устарелые дома с полувековой историей. Если фасадная геометрия заметно нарушена, для выравнивания рекомендуется выполнить обрешетку фасада.

Это многофункциональный материал, потому что помимо теплоизолирующих функций панели несут в себе эстетическую составляющую.

Монтаж панелей можно выполнять в любое время года и при любых погодных условиях.

Это удобно, когда строительные работы затянулись до холодов, а завершить строительство необходимо быстро.

Выбор подобных панелей огромен, что позволяет проявить дизайнерскую фантазию при отделке.
Способность цвета панелей не изменяться под воздействием дождевой воды или механического повреждения. Пигменты и присадки из краски не меняют своей структуры.

Техника крепления панелей не представляет сложности и, можно сказать, что ее может выполнить даже начинающий мастер.
Скорость облицовки здания такими панелями высока, за счет этого экономится время строителя.
Необходимость в тщательном подборе подходящих по цвету деталей, как в случае с привезенными партиями кирпича, отсутствует.

Как любое изделие, фасадные термопанели имеют и ряд недостатков:

• Необходимость в дополнительном выравнивании поверхности стены, если ее форма нарушена;
• Высокая стоимость на представленный в магазинах материал, особенно на его угловые части;
• Иногда попадаются партии с некачественными изделиями.

Узнать больше подробностей про фасадные термопанели можно из видео ниже:

Размеры и вес

В устройстве фасадной панели, клинкер, вспененный пластик и дополнительный слой, различаются по плотности и массе. Вес клинкерных термопанелей составляет 14-17 кг на 1 квадратный метр облицовки и зависит от толщины плиты и количества слоёв.

Все размеры зависят от назначения изделия и могут различаться:

Толщина – в термопанелях для утепления здания слой утеплителя бывает толщиной от 60 до 100 мм. В панелях для декоративной отделки фасада дома, толщина материала составляет 30-40 мм. Плюс толщина клинкера или керамической плитки добавляет ещё до 12 миллиметров.

Длина и ширина клинкерных панелей для фасада составляет – 1140×690 мм, 1145×598 мм, 1000×700 мм.

Цокольные термопанели имеют меньший размер – 950×650 мм, 302×148 мм.

Доборные составляющие элементы – 645×670 мм.

Угловые элементы (длина и ширина указана с обеих сторон) – 245 и 265×650 мм, 240 и 240×670 мм.

Виды и характеристики термопанелей для фасадов

На заводе при изготовлении панелей клинкерная плитка с полимерным утеплителем соединяется клеем либо попросту запрессовываться в него. При использовании второго варианта этого облицовочного материала фасады домов служат дольше. Он отличается большей надежностью и долговечностью. Однако цена у прессованных панелей выше, чем у клееных изделий.

Стоимость также зависит от места производства. Фасадные термопанели от немецких производителей обойдутся дороже, нежели сделанные в России. Здесь сказывается плата за бренд и транспортное плечо до возводимого дома. Однако их качество и сооруженный в итоге фасад точно будут на высоте.

Цена российских утепленных панелей для отделки загородных домов зависит от первичного сырья. Если теплоизолятор и облицовочные плитки берутся свои, то изделие получается более дешевым. А если все немецкое, то и стоимость будет достаточно высокой.

Однако не стоит излишне экономить на собственном доме, он возводится для себя. Вдобавок технология на таких предприятиях часто контролируется представителями немецкой или иной европейской фирмы разработавшей выпускаемую облицовку для фасада. А это существенно снижает риск приобрести некачественные панели.

По предназначению и месту монтажа на фасад дома клинкерные панели делятся на:

• Рядовые (фасадные и цокольные);

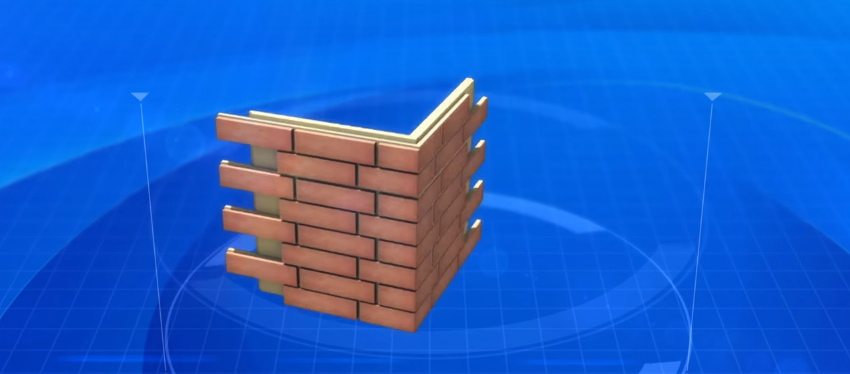

• Угловые Г-образные для углов домов;

• Угловые доборные для обрамления оконных откосов.

1-Рядовая фасадная, 2-Рядовая цокольная, 3-Угловые, 4-Доборные

По весу и размерам

Вес и степень теплоизоляции термопанели с клинкерной плиткой определяется толщиной утеплителя и размерами клинкера. Слой изолятора варьируется в диапазоне 30–100 мм. Тонкие панели предназначены для надворных построек и фасадов частных домов, которые и так теплые. Изделия с более толстым утеплителем используются, когда требуется не только красивая отделка, но и качественная термоизоляция.

Чем меньше толщина плитки, тем легче панель. Именно клинкер составляет основную массу рассматриваемой облицовки для фасада. Полимерный теплоизолятор весит на порядок меньше. Толщина клинкерной плитки может быть от 8 до 12 мм. Чем она больше, тем красивей выходит оформление фасадов домов. Общий вес панели может достигать 16–17 кг.

По габаритам фасадные термопанели у разных производителей сильно различаются. Здесь сказывается используемая на фабрике технология, размеры взятых для изготовления обшивки фасада плиток и наличие по торцу пазов. Рядовые панели могут иметь следующие ширину и высоту в миллиметрах – 760х600, 1040х600, 1140х690, 1250х600, 1560х624, 1590х598 и т.д. Угловые элементы в большинстве случаев для фасадов частных домов выпускаются с шириной в одну клинкерную плитку – 240, 245 или 265 мм.

Плюсы материала

 Термопанели
фасадные обладают следующим рядом положительных характеристик:

Цвет не блекнет, так как
отсутствуют красители.

Биостойкость – на поверхности
материала не  образуется плесень, грибок,
микроорганизмы.

Химически инертен, не гниет.

Свойства утеплителя и
облицованного материала соединены, что значительно сокращает расходы.

Длительный период использования
материала – от 20 до 100 лет при соблюдении норм эксплуатации.

Разнообразие декоративных
элементов.

Экологичность.

Возможность устранить небольшие
дефекты стеновой поверхности.

Незначительная звукоизоляция
помещения.

Возможность укладывать материал в
любое время года.

Простота монтажа.

Минимальное количество «мостиков»
холода, так как количество швов в таком случае намного меньше.

Устойчивость к морозам.

Неподверженность к солнечному
излучению.

Нечувствительность к воде.

Устойчивость к температурным
перепадам.

Не интересует грызунов.

Высокий показатель
пожаробезопасности.

Влагостойкость, паропроницаемость.

Особенности конструкции термопанелей

Клинкерные фасадные термопанели предназначены для отделки цоколя и стен дома «под кирпич». Они представляют собой отделочный материал, который выполняет сразу две функции, утеплителя и декоративного отделочного материала для фасада.

Выпускают различные виды термопанелей, различающиеся по своему устройству:

Двухслойные – состоят из слоя утеплителя, в качестве которого чаще всего используют пенополистирол или полиуретан и клинкера. Внешне, фасадная клинкерная панель полностью имитирует поверхность кирпичной кладки. Есть варианты с покрытием из глазурованной плитки или керамогранита.

Трёхслойные – Имеют дополнительный внутренний слой, подложку из мраморной крошки или влагостойкой древесностружечной плиты. Такая термопанель обладает повышенной жёсткостью и долговечностью.

Четырёхслойные – клинкер относится к негорючему материалу, производители пропитывают плиту и утеплитель антипиренами, которые повышают пожаробезопасность материала. Для придания дополнительной безопасности в такие клинкерные фасадные панели между нижним слоем и утеплителем прокладывают огнеупорный слой.
Все материалы составляющие конструкцию термопанелей, прочно скреплены между собой клеящим составом, путём прессования под давлением.

Технология монтажа панелей

Монтаж материала довольно несложный. Несмотря на ощутимый вес, форма и механизм стыковки клинкерных термопанелей обеспечивают легкую и быструю установку.

Специалисты в строительной сфере советуют устанавливать термопанели фасадные с клинкерной плиткой на металлическую обрешётку. Так вы не только сможете избежать дополнительных работ по выравниванию стен, но и обеспечите свободную вентиляцию воздуха внутри всей конструкции, что, в первую очередь, предотвращает оседание конденсата и образование грибка и плесени.

Необходимый инструмент

Работы по облицовке фасада термопанелями с клинкерной плиткой подразумевают не только последовательность определённых действий, но и наличие инструмента. Так, вам понадобятся:

• циркулярная пила с алмазным кругом для резки панелей, если нужно будет подогнать размер;
• перфоратор и шуруповерт нужны не только для монтажа обрешётки, но и для установки стартовых и финишных профилей, а также для крепления самих клинкерных панелей;
• строительный уровень, отвес, киянка, нить для разметки, крепежи;
• герметик на основе полимеров или монтажная пена;
• если принято решение монтировать клинкерные термопанели на обрешётку – деревянные бруски или металлический профиль.

Инструменты и приспособления

Расчёт материала и комплектующих

Практически все известные производители, которые выпускают клинкерные термопанели с плиткой, предлагают покупателю полное сопровождение от проектировки до монтажа. Сюда также входит расчёт требуемого материала и комплектующих в зависимости от архитектуры здания.

В противном случае, при неправильно выполненных вычислениях, может возникнуть ситуация, когда клинкерная плитка была закуплена в недостаточном количестве или же значительно превышает норму.

Разметка и монтаж каркаса

Прежде, чем приступить к фасадным работам, необходимо выполнить разметку и установить каркас:

1. По всему периметру здания провести вертикальные линии разметки для дальнейшего крепления по ним кронштейнов. Делать это лучше с помощью отвеса, так как именно он наиболее точно показывает вертикаль. Расстояние между элементами обрешетки должно составлять не более 45 см.
2. Пользуясь разметкой, просверлить отверстия под крепежи и установить паронитовую прокладку.
3. Установить кронштейн и зафиксировать его анкерным дюбелем.
4. Закрепить металлические профили в пазы кронштейнов.

Монтаж металлического каркаса

Монтаж стартовых профилей

Для этого необходимо провести ровную горизонтальную линию внизу здания и проверить её строительным уровнем

Очень важно, чтобы стартовый профиль был установлен максимально ровно, без значительных отклонений, иначе вся конструкция может съехать или вовсе обвалиться

Установка термопанелей

Монтаж термопанелей с клинкерной плиткой начинают от угла здания. После того, как вы установлен угловой элемент, монтируется первый элемент облицовки на стартовую планку. Следующий элемент соединяется благодаря системе «шип-паз». Предварительно по краям сцепления наносится герметик. После установки термопанель прикручивается к обрешеточной конструкции шурупом или саморезом. Далее работы происходят снизу вверх.

После окончания фасадных работ по облицовке здания термопанелями с клинкерной плиткой необходимо затереть все швы. Следует отметить, что эти работы лучше проводить в тёплое время года. Если монтаж выполнялся зимой, мероприятия лучше отложить.

Отделка углов откосов примыкания к оконным и дверным проёмам

Далее к нему монтируется угловой элемент, который, как правило, имеет выемки с двух сторон. При необходимости одна сторона клинкерной панели подрезается, а оконный или дверной откос штукатурится или же устанавливаются другие декоративные элементы.

Технология монтажа панелей

Монтаж материала довольно несложный. Несмотря на ощутимый вес, форма и механизм стыковки клинкерных термопанелей обеспечивают легкую и быструю установку.

Специалисты в строительной сфере советуют устанавливать термопанели фасадные с клинкерной плиткой на металлическую обрешётку. Так вы не только сможете избежать дополнительных работ по выравниванию стен, но и обеспечите свободную вентиляцию воздуха внутри всей конструкции, что, в первую очередь, предотвращает оседание конденсата и образование грибка и плесени.

Необходимый инструмент

Работы по облицовке фасада термопанелями с клинкерной плиткой подразумевают не только последовательность определённых действий, но и наличие инструмента. Так, вам понадобятся:

• циркулярная пила с алмазным кругом для резки панелей, если нужно будет подогнать размер;
• перфоратор и шуруповерт нужны не только для монтажа обрешётки, но и для установки стартовых и финишных профилей, а также для крепления самих клинкерных панелей;
• строительный уровень, отвес, киянка, нить для разметки, крепежи;
• герметик на основе полимеров или монтажная пена;
• если принято решение монтировать клинкерные термопанели на обрешётку – деревянные бруски или металлический профиль.

Инструменты и приспособления

Расчёт материала и комплектующих

Практически все известные производители, которые выпускают клинкерные термопанели с плиткой, предлагают покупателю полное сопровождение от проектировки до монтажа. Сюда также входит расчёт требуемого материала и комплектующих в зависимости от архитектуры здания.

В противном случае, при неправильно выполненных вычислениях, может возникнуть ситуация, когда клинкерная плитка была закуплена в недостаточном количестве или же значительно превышает норму.

Разметка и монтаж каркаса

Прежде, чем приступить к фасадным работам, необходимо выполнить разметку и установить каркас:

1. По всему периметру здания провести вертикальные линии разметки для дальнейшего крепления по ним кронштейнов. Делать это лучше с помощью отвеса, так как именно он наиболее точно показывает вертикаль. Расстояние между элементами обрешетки должно составлять не более 45 см.
2. Пользуясь разметкой, просверлить отверстия под крепежи и установить паронитовую прокладку.
3. Установить кронштейн и зафиксировать его анкерным дюбелем.
4. Закрепить металлические профили в пазы кронштейнов.

Монтаж металлического каркаса

Монтаж стартовых профилей

Для этого необходимо провести ровную горизонтальную линию внизу здания и проверить её строительным уровнем

Очень важно, чтобы стартовый профиль был установлен максимально ровно, без значительных отклонений, иначе вся конструкция может съехать или вовсе обвалиться

Установка термопанелей

Монтаж термопанелей с клинкерной плиткой начинают от угла здания. После того, как вы установлен угловой элемент, монтируется первый элемент облицовки на стартовую планку. Следующий элемент соединяется благодаря системе «шип-паз». Предварительно по краям сцепления наносится герметик. После установки термопанель прикручивается к обрешеточной конструкции шурупом или саморезом. Далее работы происходят снизу вверх.

После окончания фасадных работ по облицовке здания термопанелями с клинкерной плиткой необходимо затереть все швы. Следует отметить, что эти работы лучше проводить в тёплое время года. Если монтаж выполнялся зимой, мероприятия лучше отложить.

Отделка углов откосов примыкания к оконным и дверным проёмам

Далее к нему монтируется угловой элемент, который, как правило, имеет выемки с двух сторон. При необходимости одна сторона клинкерной панели подрезается, а оконный или дверной откос штукатурится или же устанавливаются другие декоративные элементы.

Виды фасадных панелей с утеплителем

Классифицируют их в зависимости от назначения панелей и используемого утепляющего материала.

По расположению плит, материал разделяют на:Цокольные – термопанели отличающиеся большей толщиной и меньшими размерами.Фасадные термопанели с клинкерной плиткой – имеют большую площадь.

В зависимости от утеплителя различают следующие виды:

Панели с пенополиуретаном – этот утеплитель не боится влаги, способен выдерживать нагрев до 180 градусов. Не деформируется и не даёт усадку.

Из экструдированного пенополистирола – он обладает высокими теплоизоляционными характеристиками. Менее долговечен, чем пенополиуретан, так как со временем материал деформируется.

Минеральная вата – имеет отличные теплоизоляционные свойства, абсолютно пожаробезопасный материал. Но в отличие от утеплителей на основе полиуретана боится влаги. Под фасадные панели из минеральной ваты, требуется устройство гидроизоляции, что увеличивает расходы и время проведения работ.

Отделка фасада клинкерными панелями

Облицовку стен без особых усилий можно произвести своими силами, для этого достаточно придерживаться технологии монтажа обшивки.

Подготовка

Перед монтажом необходимо подготовить базовую поверхность.

Тщательная подготовка стен гарантирует длительный срок эксплуатации облицовки.

Предварительные работы включают в себя:

1. Тщательный осмотр поверхности и ее выравнивание, удаление выпуклостей.
2. Демонтаж кондиционеров, ставней и других конструкций;
3. Снятие старого отделочного покрытия;
4. Обработка поверхности стен грунтовочной смесью-антисептиком, грунтовать можно несколько раз.

Каркас

Обшивку можно крепить непосредственно на плоскость стены, но если она имеет выпуклости или впадины, монтаж будет затруднен. Для обеспечения ровной поверхности и прочного крепежа всех элементов следует установить каркас, материалом которого может служить металл или дерево.

Процесс сооружения обрешетки состоит из этапов:

1. Выявление перепадов плоскости. Для этого достаточно обычную нить натянуть на установленные крайние стойки рамы, что даст возможность определить необходимый уровень для крепления бруса и поставить специальные маяки.
2. Определение нижнего уровня крепления, его правильное расположение – параллельно земле. Чтобы замеры были правильными, на необходимой высоте производится разметка, которая посредством уровня переносится на остальные стены.
3. По периметру объекта нитью отбивают ровную линию, по которой крепится брус или металлопрофиль.
4. К деревянному основанию рама крепится саморезами. Если основание бетонное, для последующей обвязки каркаса дюбелями, перфоратором в стене высверливают отверстия.
5. Закрепив нижнюю часть поверхности, надо выполнить крепление верхней части. Далее обрамить дверные и оконные отверстия. Следует заметить о последующем устройстве откосов, поэтому необходимо оставить по периметру окон просвет в несколько сантиметров.
6. Параллельно боковым рейкам на одном уровне фиксируем планки. Чтобы упростить работу можно использовать нитяной отвес.
7. По завершении сооружения каркаса можно устанавливать панели.

Монтаж панелей

Технология сборки клинкерной обшивки не требует особых усилий, она схожа на сложение картинки детских пазлов, все элементы совмещаются друг с другом, образуя единую поверхность.

Последовательность монтажа:

1. Начало сборки производят с нижнего угла начального ряда. Для прочного прилегания угловых частей края плитки запиливают под углом 45 градусов.
2. На нижнюю рейку устанавливают панели и фиксируют саморезами. Если отделка производится без обрешетки, в стене просверливают отверстия и вставляют дюбеля, ими же и осуществляется крепление облицовочного материала.
3. После установки первой панели устанавливается следующая так, чтобы она плотно соединилась с предыдущей. Крепление происходит таким же способом.
4. Монтаж проводится вкруговую. Сборка следующего ряда осуществляется после окончания предшествующего. Последовательность установки панелей такова: одна за другой, слева на право, снизу кверху.
5. После установки всех элементов на стене, для герметизации швов между панелями, необходимо уплотнить строительной пеной все стыки.
6. На каждом этапе монтажа следует внимательно проверять равнение по исходному уровню. При необходимости клинкер подгоняют до правильного положения. Если не обращать внимания на такие детали, результатом будет перекошенная конструкция с непрочными швами.
7. Если в ходе работы возникла потребность разрезать обшивочный материал, рекомендовано приложить его к стене и сделать необходимые пометки.
8. Следующим этапом служит отделка оконных и дверных проемов. Облицовка осуществляется с помощью штукатурки, а края выравнивают посредством пластикового уголка.
9. Завершающий этап – затирка швов морозостойкой смесью.

Облицовка фасада дома стандартных размеров занимает не больше двух, в крайнем случае, трех недель.

Виды термопанелей

Термопанели с клинкерной плиткой различаются по нескольким показателям. По области применения их делят на два типа:

• для фасада;
• цокольные.

Также панели разделяют по виду утеплителя:

• экструдированный пенополистирол;
• пенополиуретан;
• минеральная, базальтовая ваты.

Огромный выбор видов

Термопанели с клинкерной плиткой можно разделить и по слойности:

• два слоя – клинкер и теплоизолятор;
• три слоя – укрепляется плитой OSB, что делает панель более жёсткой и износоустойчивой;
• четыре слоя – дополнительный огнеупорный слой между OSB и теплоизолятором для более надёжной пожароустойчивости.

По типу склеивания теплоизолятора к клинкерной плитке материал различают на следующие виды:

• клеевая основа: больше подходит для пенополистирола;
• «ласточкин хвост»: в этом случае используется исключительно пенополистирол;
• прессование: применяется для пенополиуретана.

Схема

Общие рекомендации по установке термопанелей

С учетом особенностей изготовления термопанели устанавливаются двумя способами:

• каждая последующая панель надвигается на предыдущую до зацепления замков. У таких термопанелей часть утеплителя не закрыта облицовочной плиткой, на них она надвигается во время монтажа следующего элемента. В итоге получается прочный замок. Преимущества – ускоряется процесс установки. Недостаток – поверхность цоколя должна быть идеально ровной. Еще один недостаток – из-за неплотного прилегания возможно появление естественного воздухообмена между панелями и цоколем, что значительно уменьшает эффективность утепления конструкции;





















• каждая последующая панель приклеивается встык к предыдущей, утеплитель есть под клинкерными плитками по всей длине. Панели приклеиваются на клей или монтажную пену. Недостаток – увеличивается время монтажа. Преимущества: поверхности не требуют предварительного выравнивания, полностью исключается вероятность конвекции воздуха между панелями и цоколем, улучшаются показатели теплосбережения.

Во время выбора учитывайте не только состояние цоколя, но и свои возможности. Если вам по каким-либо причинам сложно выравнивать поверхность, то лучше использовать панели для второго метода монтажа. Если цоколь изначально ровный или вы можете устранить проблемы, то намного легче работать первым методом монтажа. Но помните, что применение специальных дюбелей во всех случаях является обязательным условием надежности фиксации.

Для облегчения процесса монтажа производители выпускают комплект доборных элементов.

Наименование	Назначение и краткое описание
Внешний и внутренний угол	По высоте соответствуют параметрам панели, используются для оформления углов. Обязательное условие – угол цоколя должен иметь ровно 90°. Могут быть с замками или приставными, имеют различные виды и ширину.
Полосы с вертикально расположенными плитками	Применяются для улучшения декоративных характеристик отделки цоколя.
Стартовая и финишная планки	Элементы устанавливаются вначале и в конце монтажа. Защищают отделку от проникновения влаги, служат элементами украшения цоколя. Могут применяться во время обшивки оконных и дверных проемов.

Фасадные термопанели и доборные элементы

Угловая термопанель

Угловые элементы нескольких видов

Профиль цокольный необходим для монтажа панелей

Термопанели фасадные с клинкерной плиткой — характеристики

• пенопласт;
• его монтаж по сетке;
• отделка штукатуркой или другим материалом;
• дополнительные защитные материалы и средства;
• герметики.

Видео — Наглядный монтаж термопанелей

В плите есть все, и ее монтаж очень удобен – накладываются плиты на клей, смолы или фиксируются при помощи дюбелей и жидких гвоздей. И нет необходимости выстраивать каркасы и сетки – для монтажа плиток. Все крепится на смолы и клеи, что дополнительно создает наружную герметизацию покрытию.

И еще – важное для владельцев домов, которые решили украсить свое здание фасадными панелями, — стильный внешний вид здания, который подчас не отличить от натуральных отделочных материалов: песчаника, мрамора, кирпича, гранита и так далее. Если выбран известный бренд или панели куплены в надежной компании, которая является представителем или сама производит плитку. То волноваться не стоит – такие фирмы полностью отвечают за качество материала и прилагают к товару все сопутствующие документы:

То волноваться не стоит – такие фирмы полностью отвечают за качество материала и прилагают к товару все сопутствующие документы:

1. гарантийные талоны;
2. сертификаты;
3. инструкции и пр.

Особенности производства

Первоочередная задача перед производителями
является обеспечение идеальной стыковки керамики с утеплительным слоем. При
использовании полиуретанового утеплителя процесс производства элементов состоит
из таких этапов:

• пенополиуретан вспенивается;
• в алюминиевую форму укладывается
  клинкерная плитка определённым способом;
• поверх плитки насыпается песчаный
  кварц или мраморная крошка, которая служит защитой утеплителя от влаги и
  солнечных лучей в местах стыков плитки;
• укладываются приспособления для
  монтажа;
• заливается вспененным составом
  утеплителя.

После того как пенополиуретан застынет, панель
извлекают из формы. Затем панель в цеху дорабатывается путем подгонки к нужному
размеру и дополнительной проверки поверхности. Некоторые производители
используют стружечные плиты в качестве прослойки между керамикой и утеплителем.
В этом случае материал считают трёхслойным.

Когда в качестве утеплителя используют
экструдированный пенополистирол, то производство клинкерной отделки немного
отличается. Для начала обрабатывают готовые плиты пенополистирола. Их с большой
точностью обрезают по необходимым стандартам. После этого с помощью
высокопрочного клея наклеивают клинкер на подготовленную заготовку.

Используя пенополистирол, необходимо
производить закрытую перфорацию, которая гарантирует необходимый парообмен. Но
не все производители могут позволить себе дорогостоящее оборудования,
способного справиться с этой задачей. При покупке материла необходимо детально
ознакомиться с его техническими характеристиками.
