Как сделать фрезерный станок по дереву своими руками из электродрели

Процесс изготовления


Простой вариант конструкции Как сделать фрезер из дрели или шуруповерта? Для бытовых нужд можно собрать вертикальный фрезер, он имеет довольно простую конструкцию и его легко сделать в домашних условиях.

Сделать основание

Подошва (или основание) должна быть овальной или круглой формы с отверстием прохождения фрезы (делают заранее). Оно должно иметь смещение относительно центра заготовки с учётом толщины стойки, что располагается сбоку.

Размер основания выбирают индивидуально.

Установить дрель

Далее потребуется расположить дрель на созданном основании, чтобы разметить её положение. Используя упоры и хомуты, закрепить её на рабочей зоне.

Прикрепить к верстаку

Поставив их точно под прямым углом, зафиксировать к столешнице косынку и стойку. Корпус инструмента надежно закрепить на основании

После монтажа важно убедиться, чтобы на созданном агрегате не было люфтов и перекосов

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

  • по дереву;
  • по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

  • Цельные.
  • Составные (сборные).
  • Концевые.
  • Торцовые.
  • Фасонные.
  • Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

  • Токарная обработка заготовки (придание формы).
  • Фрезеровка зубьев.
  • Обработка режущих кромок (заточка и затылование).
  • Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

  • Придание профиля.
  • Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

https://youtube.com/watch?v=WVaZTEIbPC4

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

  • Отпуск металла (процедура, обратная закалке).
  • Станочная обработка, включающая придание формы, заточку, затылование).
  • Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

https://youtube.com/watch?v=qQgosTz7Hk0

Как пилить самодельным фрезером

Чтобы приступить к работе, нужно выбрать подходящую фрезу. Затем требуется её вставить в патрон дрели и качественно закрепить. При этом нужно следить, чтобы она выступала над подошвой на нужную высоту.

Для того чтобы работать самодельным фрезером, необходимо учитывать, что скорость его вращения обычно составляет не более 3000 оборотов в минуту. В то же время у фрезерного станка она достигает 20000 оборотов в минуту. Поэтому использование самодельного фрезера будет иметь свои особенности.

Учитывая относительно низкую скорость вращения, нужно использовать только такие фрезы, которые предназначены для работы на низких оборотах. При этом скорость дрели в процессе работы должна быть максимальной.

Мощность фрезерного станка составляет 1-2 кВт. Дрель может обеспечить 0,5-0,6 Вт. Недостаточная мощность не позволит справиться с обработкой очень твёрдых материалов. Её предпочтительнее использовать для дерева или пластика.

Предлагаем ознакомиться Крепление проводов в кабель канале

В устройстве дрели используются шестерни и редукторы, а во фрезерном станке этого нет. Из-за использования зубчатой передачи возможен люфт, который способствует возникновению вибрации и биения. Поэтому точность работы дрели будет ниже по сравнению с фрезерным станком.

Для выполнения некоторых видов работ необходимо устанавливать глубину работы фрезы. В дрели такая возможность не предусматривается. Вместо этого можно регулировать то, насколько глубоко вставлена фреза.

Важно уделять внимание безопасности проведения работ. На высоких оборотах плохо закреплённый патрон может раскрутиться. Поэтому во время работы необходимо контролировать его положение

Поэтому во время работы необходимо контролировать его положение.

Также необходимо обратить внимание на следующее:

  1. Кнопка включения будет расположена неудобно. Поэтому нажимать на неё нужно аккуратно.
  2. Хотя дрель закреплена на своём основании надёжно, тем не менее в процессе выполнения операций её необходимо удерживать руками в постоянном положении.

Проводя работы там, где обычно нельзя воспользоваться фрезеровальным станком, мастер может воспользоваться самодельным устройством такого же типа. Конечно, оно будет уступать по качеству профессиональному станку, но сможет справиться с большинством видов фрезеровальных работ. Умение изготовить такое устройство также будет полезно начинающим мастерам, у которых часто не имеется возможности самостоятельно проводить фрезеровальные работы. Фрезер по дереву своими руками, сделанный из дрели, поможет исправить такую ситуацию.

Как правильно работать дрелью с фрезой

Прежде чем брать в руки инструмент, и закреплять в его патроне насадку, следует понимать, что так могут проводиться исключительно черновые работы. Для достижения идеальной чистовой обработки материала понадобится воспользоваться фрезерным станком.

Чтобы воспользоваться фрезой по дереву на дрель, необходимо разобраться с особенностями выполнения данных действий. Принцип работы насадок аналогичен сверлению, только при этом происходит обработка материала, получая в нем различного вида отверстия и формы. Чтобы в домашних условиях обработать древесину такой насадкой, необходимо прибегнуть к сооружению фрезерного станка своими руками из дрели.

Это интересно! Выпускаются специальные кронштейны в виде каркаса для закрепления дрели, которые позволяют применять ручной инструмент для работы с фрезами.


Дрель со специальным кронштейном для работы фрезой

О том, какая дрель подойдет для фрезеровки, знают далеко не многие домашние умельцы. Чтобы получить высокую точность вырезаемых форм в древесине, нужно чтобы инструмент имел функцию регулирования оборотов и большой запас мощности. Дрель в качестве фрезеровального инструмента — это не самое лучшее решение, так как этому способствуют такие негативные факторы:

  • Отрицательное воздействие на редуктор инструмента
  • Быстрое нагревание инструмента, что сокращает его срок службы
  • Вероятность образования перекоса по отношению к обрабатываемой заготовке
  • Ненадежность фиксации в патроне инструмента

Несмотря на все эти недостатки, ручной инструмент продолжает использоваться для работы с фрезой по дереву. Выполняя работы нужно с соблюдением таких правил:

  • Не торопиться выполнять работу
  • Действовать аккуратно
  • Надежно фиксировать заготовку
  • Делать периодические паузы, чтобы давать инструменту остыть

Это интересно! Если планируется продолжительная работа фрезой по дереву, то для таких целей не лишним будет приобрести специальную насадку из твердосплавных материалов. Как только насадка будет надежно зафиксирована в ключевом патроне инструмента, можно приступать к выполнению соответствующих действий.

Работа приспособления

Сделать фрезер из электродрели просто; тем не менее нужно понимать принцип функционирования подобного оснащения. Надо сказать, что он довольно прост. Базисный компонент – это двигатель, который, вращаясь, сообщает это вращение на вал, изготовленный из крепкого материала. На этот элемент надевается насадка – фреза.

Она обрабатывает детали, уложенные на станину устройства. Следует отметить то, что когда разговор идёт о ручном устройстве, то обрабатываемая деталь будет фиксироваться не к валу, а в патроне. Исходя из материала, подвергаемого обработке, меняется и фреза. В особенности если требуется обработать латунь. Для работы со стеклом нужно будет купить фрезу из первоклассного и твёрдого сплава.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

  • Гаечный ключ.
  • Электрическая дрель.
  • Сверла на 0.4 и 0.8 см.
  • Перьевое или корончатое сверло.
  • Электрический лобзик.
  • Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Основные изделия

На сегодняшний день существует огромное количество предметов, которые можно сделать с помощью станка ЧПУ, таких как:

  1. Уникальная мебель из различных материалов, включая ценные породы дерева.
  2. Сувениры: различные шкатулочки, рамочки для фото, статуэтки и прочее.
  3. Рекламная продукция: красивые массивные буквы, таблички и т.д.

Давайте более детально разберем каждый из предложенных вариантов.

Дизайнерская мебель. Она окружает нас повсюду: спальные комнаты, кухня, детская. Современное мебельное производство очень продумано и имеет высокую точность.

Шаги для создания изделия на станке ЧПУ:

  1. Разработка эскиза. Для данного пункта существует большое количество программ, которые помогают виртуально моделировать обстановку. Для того, чтобы создать 3х мерный макет рисунка используйте вычислительные программы, такие как САПР. Подготовленные компьютерные файлы дадут возможность получить мебельное изделие на фрезерном станке ЧПУ.
  2. Подготовка модели для станка. Готовый эскиз в 3D – базисе для изготовления любого комплекта деталей. К данному эскизу необходимо добавить функцию луча (вектор, который будет отвечать за направление фрезы относительно заготовочной детали). Существует также автоматическая формировка модели, которая является достаточно удобной и поможет сэкономить ваше время. Современное оборудование упрощает процесс изготовления, и передает даже самые маленькие и трудные линии.
  3. Подборка типа режущих инструментов, настройка мощности и режима обработки.
  4. Загрузка файлов в память машины, установка инструмента для резки, закрепление заготовки и запуск производства. Дальнейшую работу фрезерный станок ЧПУ делает самостоятельно по уже заданной программе.
  5. Окончательная сборка. Займет незначительное количество времени, нет надобности подгонки деталей.

Сувенирная продукция. Это могут быть следующие сувениры:

  • шкатулочки из дерева, которые можно украсить орнаментом;
  • коробки для бисера или швейных принадлежностей;
  • ящички для украшений;
  • иконы и многое другое.

Наиболее популярными продуктами среди сувениров являются те изделия, которые изготовлены по 3D или 2D векторным рисункам.

Также сейчас массово внедряются в производство многошпиндельные станки (2-16 шпинделей).

Рекламная продукция. Ее создание – это актуальный на сегодняшний день вид деятельности, в котором большую популярность имеет применение фрезерных станков с числовым программным управлением. Такие машины отлично справляются с такими задачами, как производство световых коробов, стендов, панна, фигурных надписей и наружных рекламных вывесок, а также с приготовлением конструкций для выставок.

ЧПУ станок помогает выполнять следующие операции, которые связаны с рекламной продукцией:

  • раскрой дерева, акрила и прочих материалов;
  • гравировка/вырезка массивных надписей;
  • создание логотипа, эмблемы;
  • изготовление табличек, подставок и др.

Подводя итоги, можно сказать, что количество изделий, который можно сделать на фрезерном ЧПУ станке огромное количество. От вас лишь требуется оборудование, желание работать и небольшой опыт.

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Обработка металла с помощью дрели

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы. Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

  1. Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
  2. Подшипники вала рассчитаны на другой вектор нагрузки – продольный.

Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту. Большинство современных электроинструментов имеют пластиковый корпус редуктора.

При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму. И самое главное – безопасность.

Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна  для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.Чертёж.Вид на подшипник

                                       Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал  станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей

Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм

Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

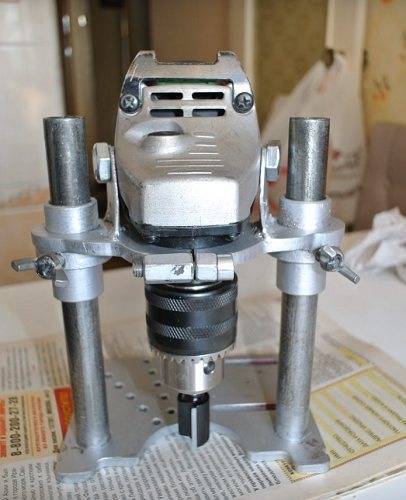

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Конструкция

Конструкция станка ЧПУ полностью зависит от вашего выбора. Можно приобрести уже готовый стандартный набор всех необходимых деталей и просто собрать его в своём гараже или мастерской. Или заказывать всё оснащение отдельно.

Рассмотрим стандартный набор деталей на фото:

Фото: набор деталей.

  1. Непосредственно рабочая область, которая производится из фанеры — это столешница и боковой каркас.
  2. Направляющие элементы.
  3. Держатели направляющих.
  4. Линейные подшипники и втулки скольжения.
  5. Опорные подшипники.
  6. Ходовые винты.
  7. Контролёр шаговых двигателей.
  8. Блок питания контролёра.
  9. Электрический гравер или фрезер.
  10. Муфта, соединяющая вал ходового винта с валом шаговых двигателей.
  11. Шаговые двигатели.
  12. Ходовая гайка.

Используя данный перечень деталей, вы смело сможете создать свой собственный фрезерный по дереву с ЧПУ станок с автоматизированной работой. Когда вы соберёте всю конструкцию, можете смело приступать к работе.

Фото: конструкция.

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

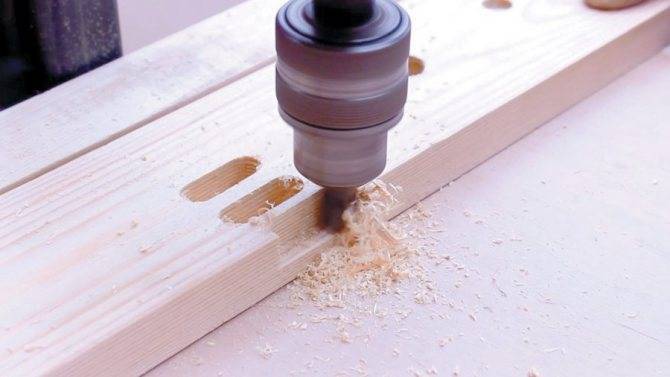

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

  1. Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
  2. Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
  3. Дрель закрепляется в держателе при помощи спецуголков.
  4. Размечается оргстекло.
  5. Получается пластина.
  6. Станок устанавливается на опору.
  7. При помощи спецкрепежей закрепляется ещё одна пластина.
  8. Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Статья по теме:

Как сделать фрезерный стол из дрели

Наибольшим удобством в применении отличается фрезерный стол. При его использовании для проделывания отверстий не требуется передвигать сам инструмент — он находится в зафиксированном состоянии. Схема изготовления простого стола выглядит так:

  1. Крышку рабочего верстака переворачивают и прорезают большое отверстие при помощи электролобзика. По диаметру оно должно на 5 мм превосходить габариты фрезы. Перпендикулярно столу устанавливают планку — ее нужно расположить параллельно длинной стороне. Деталь закрепляют при помощи уголков и шурупов.
  2. В нижней части крышки верстака длинными винтами прикрепляют к поверхности зажимы для дрели, вырезанные своими руками из деревянных брусков. Конструкция должна позволять свободно регулировать положение самодельного фрезера. Необходимо предусмотреть также подвижный зажим, предназначенный непосредственно для фиксации электроинструмента.
  3. Чтобы в процессе работы опилки не мешали обтачиванию заготовок и не приподнимали саму фрезу, на столе можно сразу закрепить пылесос. Сложную конструкцию возводить не требуется — достаточно просто расположить шланг агрегата поближе к параллельному упору и движущемуся элементу, а затем зафиксировать.

Фрезерный стол, изготовленный своими руками по приведенной схеме, позволяет обтачивать как небольшие, так и очень длинные детали. Его основным минусом является малая скорость. Обороты стандартной дрели не позволяют обрабатывать древесину быстро и в больших объемах.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

  1. Отметьте на подошве или столе центр оси шпинделя.
  2. Вырежьте отверстие под выход электрического инструмента.
  3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
  4. Строго под прямым углом следует прикрутить косынку и стойку.
  5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
