Особенности конструкции
Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.
Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.
Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:
- наличие или отсутствие подвальных помещений;
- глубина залегания грунта;
- вес и другие характеристики здания.
al185Модератор FORUMHOUSE
Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.
Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.
В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.
По конструкции:
| Тип | Особенности конструкции |
| Монолитный | Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам. |
| Сборный | Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок. |
По глубине залегания
| Тип | На каких грунтах используется |
| Незаглубленный | Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным. |
| Мелкозаглубленный | На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта. |
| Полнозаглубленный. | Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой. |
Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:
- долгий срок службы;
- высокая несущая способность;
- нагрузки дома равномерно распределены на грунтовое основание;
- технология строительства довольно проста.

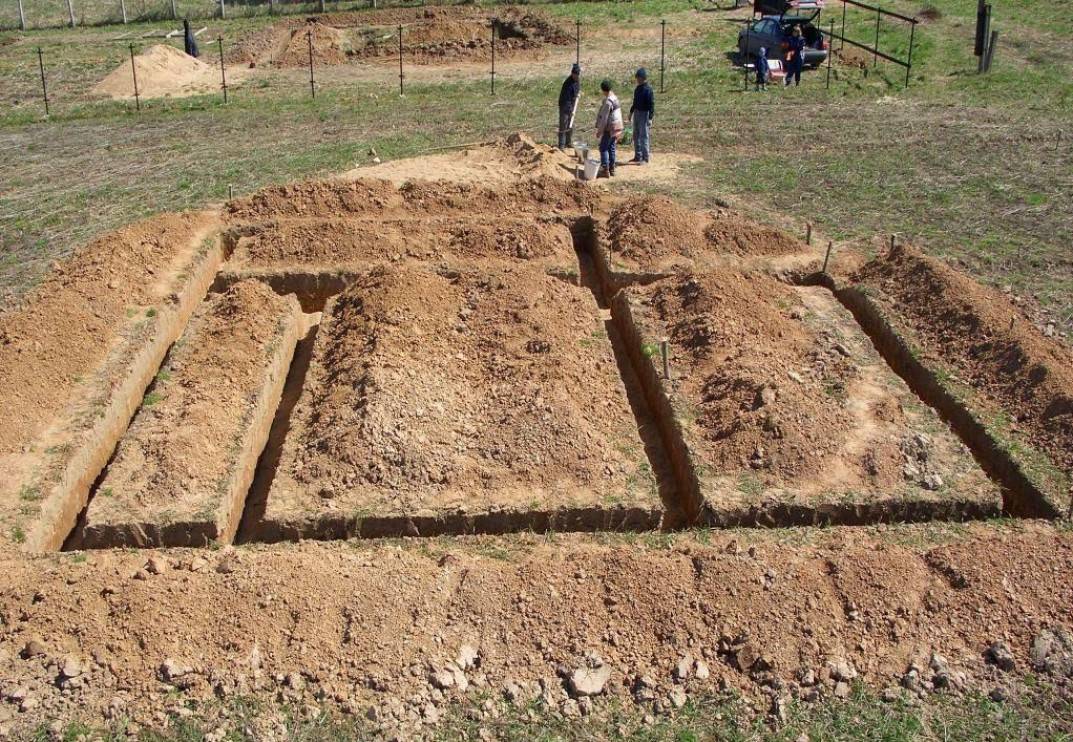

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.
RNikonovУчастник FORUMHOUSE
Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.
Свайный фундамент под каркасный дом (с фото)
Свайный фундамент под каркасный дом устраивают на площадках с неблагоприятными геологическими условиями.
В строительной практике есть сваи-стойки и висячие сваи. Первые применяют, когда под слабым несущим слоем находится грунт с хорошими прочностными характеристиками.
Как видно на фото фундамента под каркасный дом, прорезая слабый грунт, свая упирается в слой сильного грунта и передает нагрузку от здания на него. В большинстве случаев такие сваи имеют значительную длину, поэтому их приобретение и установка обойдутся дорого для хозяина небольшого индивидуального жилого дома.
Висячие сваи меньшей длины. Под нижний конец такой сваи засыпают песок, чтобы более равномерно распределить давление от здания, а ее верхний конец (оголовок) заделывают в железобетонную оболочку — ростверк.
Используют забивные (сборные) и набивные (монолитные) сваи. Забивные изготавливают на заводах железобетонных конструкций и устанавливают в проектное положение при помощи специальной забивной установки — копра. Но для индивидуального строительства монтаж такого фундамента дорог, однако может использоваться при поточном возведении нескольких коттеджей.
Оптимальный вариант свайного фундамента — буронабивные сваи с оболочкой из труб (металлических, асбестоцементных). Трубы погружают в грунт и заполняют бетоном. Расстояние между сваями — 1,5-2 их диаметра.
Каркасный дом на свайном фундаменте
Разбирая тему свайного, ленточного и плитного фундаментов следует держать в голове два аспекта, характеризующих каркасный дом:
- Каркасный дом не монолитен и состоит из отдельных, скреплённых между собой конструкций. Например, стена каркасного дома может состоять из нескольких частей длиной до 6 метров каждая,
- Каркасный дом — лёгкая конструкция и её давление на грунт меньше, чем у домов, построенных по другой технологии (из блоков, кирпича и т.п.)
Фундамент из свай во всех своих модификациях, включая винтовые сваи, обладает рядом неоспоримых преимуществ:
- его легко изготовить своими руками,
- высокая скорость возведения,
- при больших перепадах высот на участке, свайный фундамент дешевле, чем другие виды фундаментов.
В тоже время, данный вид фундамента, как основание именно каркасного дома, имеет несколько принципиальных недостатков:
- сваи передают от грунта на каркас нагрузки точечно; каким бы надёжным не казался ростверк, связывающий сваи, в зимний период нагрузки от морозного пучения грунта могут действовать на сваи неравномерно, что приведёт к разрушению ростверка и каркаса дома,
- небольшая площадь пятна контакта единичной сваи и грунта, соответственно для строительства свайного фундамента с необходимой несущей способностью может понадобиться большое количество свай
Видео о мелкозаглубленном ленточном фундаменте
Свайно-винтовой фундамент под каркасный дом
Самый оптимальный вариант. Он хорош на рыхлых и неустойчивых грунтах, на сложно рельефных участках и участках с высоким уровнем грунтовых вод. У него масса достоинств: фундамент устанавливается без спецтехники, монтируется всего за день, высокая несущая способность, устойчив к промерзанию грунта и воздействию грунтовых вод, масса размеров и типов, что даёт возможность выбрать лучший вариант, низкая цена, возможность вести строительство в любое время года, удобен при ремонте уже существующего фундамента.
На данный момент рынок переполнен различными модификациями винтовых свай
Самое важное, чтобы они имели ровную конструкцию и правильную форму лопастей
Установка свайно-винтового фундамента своими руками происходит двумя способами: ручным или обратившись к спецтехнике. Второй способ обычно используется, когда имеешь дело со сваями большого диаметра. Для лёгкого каркасного дома можно установить их без посторонней помощи, но и в таком случае понадобятся ещё 2-3 пары крепких мужских рук. Благодаря особой конструкции сваи можно закрутить вручную, что позволяет точнее выставить горизонтальный уровень.
Используйте для своего фундамента стальные винтовые сваи с антикоррозийным покрытием не менее 2,5 м., в грунт они входят не менее, чем на полтора метра. Перед тем, как приступить к монтажу, следует разметить свайные поля фундамента и по ним закручивать сваи. После закрутки сваю нужно подрезать до нужной высоты и залить бетоном места обрезки. Сверху на ствол монтируем оголовок винтовой сваи, на которой, впоследствии, смонтируем обвязку. При заглублении сваи грунт не только не рыхлится, но и, к тому же, его уплотняют лопасти, что является порукой высокой несущей способности винтовых свай.
Столбчатый фундамент под каркасный дом
основаниемоголовком
В высоту большинстве случаев достигают до 50-60 сантиметров над землёй. Часть столбов под землёй имеет круглое сечение, а наземное обычно – квадратное.
Скважины для такого типа фундамента можно сверлить обычным садовым буром. Диаметр скважин высчитываем по весу постройки и дополнительного запаса прочности. Сваю должно опереть на твёрдые слои почвы ниже уровня промерзания.
Глубина скважины примерно равняется 2 м. Надземная часть выполняется из армированного бетона, кирпича, дерева.
Но сразу стоит оговориться, что срок службы деревянных свай очень недолог, даже при условии обработки их антисептиками и гидроизоляцией.
Столбы из кирпичей очень трудоёмкие – гораздо лучше армированный бетон. У столбов может быть не только правильную цилиндрическую форму, но так же и расширяться у основания.
Монолитный (плитный) фундамент
Представляет собой сплошную железобетонную плиту, пролегающую по всей площади дома. Среди всех видов фундаментов, у этого самые высокие несущие показатели, благодаря чему он может обеспечить высокую устойчивость дома на пучинистых почвах. Толщина монолита от 10 см., а в её основе песчано-гравийная подушка, поверх которой кладём слой гидроизоляции.
Сверху находится армирующий каркас из двух арматурных сеток. Арматура в плите должна быть ребристая диаметром 12-16 мм., что даст необходимое сцепление с бетоном. Между прутами должно быть расстояние от 20 до 30 см. Кроме того, плита требует очень много бетонного раствора, и обойдётся вам дороже всех иных типов фундамента.
Необязательно делать плиту гладкой, можно добавлять рёбра жёсткости, их расположение должно быть снизу плиты и направлены вниз.
Благодаря ребрам жесткости плита будет предостережена от деформации и движения в горизонтальной плоскости.
Если ваш каркасный дом будет без подвальных помещений, то монолитный фундамент лучше делать мелкозаглубленным. Сначала снимите верхний плодородный слой почвы и вместо него уложите геоткань.
Далее засыпайте песчаной подушкой, утрамбовывайте виброплитой и полейте водой. Теперь нужно положить сверху ещё один слой геоткани, сверху насыпаем гравий и снова утрамбовываем. Как только всё сделано, нужно собрать опалубку по периметру плиты, а внутрь кладём связанную арматуру. Заливаем бетон, помним, что он должен быть высокого качества. Во время заливки уплотняем раствор специальным вибратором по бетону, чтобы удалить весь воздух из нашей конструкции. 2-3 недели ждем полного затвердевания фундамента, после чего демонтируем опалубку и приступаем к дальнейшему строительству. Грунт вокруг фундамента хорошо утеплить, для повышения устойчивости к морозному печению. Строительство дома сложный процесс и конечно лучше доверить его мастерам своего дела, удачной стройки!
Каркасное жилище – на какой фундамент можно установить?
Дома по каркасной технологии возводятся на промерзших грунтах и в местностях, где температура никогда не опускается ниже 0°, на песчаных, глинистых и иных почвах. Подобные постройки не нуждаются в дорогостоящем монолитном основании. Но это вовсе не означает, что к вопросу выбора и обустройства фундамента для них можно подходить спустя рукава. В любом случае необходимо тщательно продумать, на каком основании будет стоять жилище, учитывая следующие факторы:
- глубину промерзания почвы на участке, где строится дом;
- близость грунтовых вод к поверхности и физические особенности грунта;
- общую массу строения;
- наличие (отсутствие) цокольного этажа, подвала либо небольшого подпола.
В идеале для определения характеристик почвы на имеющемся земельном участке следует заказывать проведение профессиональных геологических исследований. Специалисты, вооруженные современными приборами и инструментами, в короткие сроки проанализируют грунт и выдадут экспертное заключение с указанием оптимального типа фундамента для постройки. К сожалению, стоимость их услуг может быть достаточно высокой. Не каждый частный застройщик готов платить деньги за подобные изыскания. Многие мастера-самоучки самостоятельно проводят элементраный анализ почвы, что позволяет им грамотно определиться с оптимальным основанием под каркасный дом.
Как выяснить особенности почвы, не прибегая к помощи спецов? Достаточно просто. Берем лопату, копаем на месте будущего строительства яму глубиной 150–200 см, поле чего внимательно осматриваем срез земли. Если в ней имеются частицы мелкозернистых и пылевых песков, перед нами пучинистый грунт. Он требует особого внимания к выбору фундамента, как и почвы с включениями глины. Гравийные, скальные и песчано-каменистые почвы, наоборот, выдвигают минимальные требования к основанию под постройку. На таких грунтах можно обустраивать любой тип фундамента, не беспокоясь за его долговечность.
В случаях, когда дом планируется возводить на сложных почвах (например, на насыпных, плавучих), придется выделять немало средств на основание под него. Подобные грунты требуют сооружения максимально прочного фундамента в виде монолитной плиты. Только она в состоянии обеспечить требуемую жесткость. В остальных ситуациях можно вполне обойтись свайно-винтовой, ленточной либо столбчатой конструкцией.
Виды грунтов и их влияние на выбор фундамента каркасного дома
Грунт, на котором строится дом это очень важная составляющая системы каркасный дом, фундамент, грунт
Это тот элемент системы, которому необходимо уделить самое большое внимание. Вплоть до исследований
Ниже будет приведена информация о основных типах грунтов и об их главных характеристиках.
Существует два типа грунтов:
Каждый из этих типов подразделяется на подтипы, но в данной статье нас данная информация мало интересует
Более важно то, что грунт, независимо от своего типа становится пучинистым в зависимости от своей влажности. Которая в свою очередь определяется в основном глубиной залегания подземных вод
Влажность грунта – это главная характеристика, которая нас интересует. Влажный, насыщенный водой грунт хорош для роста травы и клюквы. Но, он мало подходит для строительства на нём каркасного дома. Это нужно отчётливо понимать ещё на этапе покупки земельного участка.
Особенности для каркасного дома
Главный нюанс заключается в том, что необходимо правильно определить диаметр винтовых свайных опор
Чтобы не ошибиться в выборе, следует принять во внимание два момента:
- предназначение строящегося сооружения;
- максимальную нагрузку, создаваемую зданием на фундаментную основу.
На основании этого свайные столбы разделяют на несколько групп:
- с сечением в 5.7 см применяются исключительно под установку легких ограждающих конструкций;
- по сваям с диаметром 7.6 см возводятся легкие постройки под бытовые и хозяйственные нужды. Такие опоры выдерживают нагрузочное воздействие, не превышающее трех тонн;
- опорные элементы размером в 8.9 см пригодны под тяжелые постройки, весящие от трех до пяти тонн. Такой свайный фундамент прекрасно подойдет под каркасный дом, размеры которого составляют 6 х 6 м;
- самые прочные сваи, достигающие в диаметре 10.8 см, выдерживают нагрузки до семи тонн. По ним разрешается возводить каркасную многоэтажную постройку, дом из древесины или каменного материала.
Подбирая вариант винтовых опор для каркасного сооружения, обращайте внимание на наконечники столбов, бывающие двух типов:
- со сварными лопастями. Они наварены к заостренному наконечнику, толщина лопатки составляет три – пять миллиметров. Сварка выполнена качественно, каждая свая обработана горячим или холодным оцинкованным покрытием, чтобы иметь защиту от коррозии;
- с литыми кончиками. В изготовлении применяется высококачественная сталь. Наконечники производят точным литьем, после чего подвергают термической обработке, чтобы повысить показатель прочности. В большинстве случаев такие элементы покрыты эпоксидными смолами или прочными эмалями, что увеличивает их эксплуатационный период до ста лет.
Описание
Железобетонные фундаменты дорожных знаков ФМ1 — это опорные конструкции, которые широко применяются в дорожном строительстве. Фундаменты используются в качестве опор для стоек постоянных или временных дорожных знаков на дорогах общего и специального назначения – промышленных, внутрихозяйственных, подъездных и технологических. Фундаменты ФМ1 часто используются и в качестве ограждений при организации движения автотранспорта на ремонтируемых участках дорог, территориях стоянок и парковок, а также в качестве опор информационных и рекламных щитов.
Железобетонные фундаменты дорожных знаков ФМ1 представляют собой усеченную пирамиду, имеющую ступенчатое основание. Верхняя часть имеет технологическое углубление, полость для установки стойки знака. При этом ширина полости должна превышать диаметр стойки или ширину каждой стороны стойки, имеющей прямоугольное сечение, не менее чем на 100 мм. В верхней части фундаментов имеются два отверстия диаметром 50 мм, а в нижней – две подъемные петли, предназначенные для удобства монтажа.
Железобетонные фундаменты дорожных знаков ФМ1 устанавливаются двумя различными способами в зависимости от назначения и применения знаков.
Если воздвигается постоянный дорожный знак, то фундамент закапывают непосредственно в грунт. В грунте или асфальте создается углубление, в которое устанавливается фундамент. Копание ям под фундаменты дорожных знаков ФМ1 осуществляются на глубину 1,15 м и ширину 1 м, после чего дно котлована трамбуется и засыпается слоем песка высотой 0,15 м с последующим его уплотнением (трамбовкой). Затем монтируют стойку, к которой с помощью бандажной ленты или хомутов крепятся дорожные знаки. При повреждении асфальтобетонного покрытия производят его восстановление.
В случае установки временного дорожного знака нет необходимости в подготовке грунтового основания, достаточно поместить фундаменты ФМ1 на ровную поверхность. Монтаж фундаментов может проходить как вручную, так и с применением специальной техники.
Простота и быстрая скорость монтажа – одни из главных преимуществ применения железобетонных фундаментов для дорожных знаков. В большинстве случаев, например, при установке временных дорожных знаков, фундаменты ФМ1 не требуют наличия специальной техники. А при завершении ремонта дороги или при изменении применяемых правил на отдельном участке дороги стойки с фундаментами достаточно быстро и легко демонтируются.
Преимущества использования железобетона выражены и в прочности изделий, способной препятствовать воздействию окружающей среды, в том числе – атмосферным осадкам. Фундаменты дорожных знаков ФМ1 обладают необходимым запасом водостойкости, благодаря которой стойкам не грозит обрушение при подмыве верхних слоев почвы в случае заделки фундаментов в грунт. Масса фундаментов позволяет им без смещений и сдвигов закрепляться в грунте. Фундаменты ФМ1 имеют оптимальные размеры, позволяющие получить надежное и долговечное в эксплуатации сооружение.
Железобетонные фундаменты для дорожных знаков ФМ1 изготавливаются в соответствии с серией 3.503.9-80 «Опоры дорожных знаков на автомобильных дорогах» из бетона класса В15 по прочности на сжатие. Класс бетона по морозостойкости должен быть не менее F100. Марка бетона по водонепроницаемости – W4.
Железобетонные фундаменты для дорожных знаков ФМ1 армируются сварными сетками из горячекатаной арматуры периодического профиля классом А-III по ГОСТ 5781-82 и обыкновенной арматурной проволоки периодического профиля классом Вр-I по ГОСТ 6727-80. Подъемные петли для удобства монтажа изготавливаются из горячекатаной гладкой арматуры класса А-I по ГОСТ 57810-82.
Железобетонные фундаменты дорожных знаков ФМ1 являются достаточно ответственными изделиями. От качества изготавливаемых фундаментов зависит не только устойчивость стоек дорожных знаков, но и безопасность дорожного движения. В связи с этим, к производству фундаментов предъявляются достаточно серьезные требования. Каждый этап изготовления продукции должен находиться под тщательным контролем во избежание брака.
Значения фактических отклонений линейных размеров не должны превышать предельных, установленных для 5 класса точности по ГОСТ 21778-81. Фундаменты дорожных знаков ФМ1 не должны иметь трещин, надрывов и прочих дефектов, ухудшающих качество изделий. Фактическая прочность бетона фундаментов должна соответствовать проектной или быть не менее 80% от требуемого значения по ГОСТ 18105-86.
Возможна централизованная доставка продукции транспортом на объект заказчика.
Свайно-винтовое основание – выбираем опоры
Фундамент свайно-винтового типа идеально подходит для каркасного дома, строящегося на участках с высокими грунтовыми водами, на неустойчивых и чересчур рыхлых почвах. Такое основание характеризуется рядом важных достоинств:
- быстротой монтажа (своими руками его можно возвести буквально за день);
- доступной стоимостью;
- возможностью возведения в любую пору года;
- отличным несущим потенциалом;
- огромным выбором видов и геометрических размеров.
Кроме того, для организации свайно-винтовой конструкции не нужно привлекать тяжелую спецтехнику. Весь объем работ реально осуществить с помощью обычных приспособлений и имеющихся в арсенале каждого домашнего мастера инструментов.
Процесс самостоятельного строительства описываемого основания начинаем с подбора опорных элементов. Сейчас в специализированных магазинах несложно приобрести сваи различных модификаций и габаритов. Рынок предлагает и недорогие простые изделия, и опоры с особыми антикоррозионными покрытиями. Покупать можно любые сваи, ориентируясь на имеющийся финансовый бюджет
При этом следует обращать внимание на то, чтобы их лопасти были правильной формы, а сама конструкция опорных деталей не имела неровностей и перекосов. Ниже представлена табличка, позволяющая грамотно подобрать и смонтировать сваи для возведения разных по параметрам винтовых сооружений
Фундамент мелкого заложения
Особую опасность для мелкозаглубленных конструкций представляют неравномерная осадка. Подошва фундамента опирается на неплотный грунт выше уровня промерзания. В этой области почва обычно разрыхлена воздействием воды и низких температур.
При растяжении фундамента, которое происходит из-за непрочного грунта, в нижней части конструкции со временем образуются микротрещины. Их раскрытие приводит к коррозии арматуры, воспринимающей растягивающие усилия. Работа в таких экстремальных условиях чревата появлением трещин сначала на железобетонной ленте, затем на стенах.
Мелкозаглубленный ленточный фундамент длястроительства каркасного домарекомендуетсяиспользовать только на родных плотных грунтах.
Подготовка строительной площадки
На всей площади возводимого дома следует снять растительный слой грунта, удалив от периметра минимум на два метра.
Грунт под плодородным слоем поможет сориентироваться в устройстве фундамента более конкретно:
- Если открывшийся слой песчаный или с мелкими камнями, то он вполне может быть основанием фундамента;
- Если обнаруживается глина с примесями, то под столбы необходимо песчано-гравийное основание;
- Если обнаруженный слой илистый или торфяной, то лучше проконсультироваться с геологами по определению вида основания.
Планировка
Планировка участка заключается в его горизонтальном выравнивании, снятии бугров, засыпке ям. В итоге площадь проверяется уровнем, установленном на длинную рейку.
Материал на стройплощадку следует завозить после окончания подготовительных работ.
Разбивка фундамента дома начинается с устройства обноски – вынесенных за периметр на 1-2 метра вспомогательных столбиков с прибитыми к ним рейками для проведения точных измерений, натягивания осевых шнуров. Разбивка фундамента относится к основным инженерно геодезическим работам, точность и тщательность их выполнения будет гарантией правильности устройства фундамента и всего строения.
С помощью нивелира и теодолита следует задать реперные отметки, вывести прямые углы.
Натянутыми по диагоналям шнурами осуществляется контроль углов и размеров – диагонали должны быть равны.
Ямы под фундамент:
- При глубине до 1м стенки ям роются вертикально без креплений;
- При глубине более 1м необходимо устраивать откосы или дощатые крепления и распорки во избежание осыпания грунта;
- Яма вырывается ниже уровня заложения фундамента на 30 см;
- По ширине яма должна быть не меньше ширины стен, если будет устанавливаться опалубка – добавляется ещё по 20-30 см по периметру;
- Подушка фундамента укладывается на всю площадь ямы, она выполняется из песка и гравия и служит для устранения пучения.
Винтовые сваи.
Сваи в данном случае делаются из металла. Их закручивают в землю вручную или с помощью спец.машины, как саморезы в дерево. Ростверк обычно применяется также из металла (швеллер).
Плюсы свайного фундамента: Дешевизна (с винтовыми сваями — спорно) Относительная простота самостоятельной реализации Можно делать без помощников Подходит для любых грунтов Идеальный вариант при имеющемся уклоне участка
Минусы свайного фундамента: Более холодный пол (пока не закрыт цоколь) Отсутствие подвала в доме с таким фундаментом (99%) Траты на утепление или закрытие высокого цоколя или терпеть «куриные ножки» При неправильной реализации — дом часто шатает, т.к. грунт «пучит» столбики.
Технология армирования
Чаще всего для создания каркаса ленточного фундамента используется арматура. Ее монтируют на стадии установки опалубки, а затем послойно заливают бетон и выполняют гидроизоляцию, используя рубероид и мастику.
По сути, все кажется довольно простым и понятным. Однако существует несколько важных моментов, без знания и соблюдения которых новый ленточный фундамент не будет соответствовать заявленным требованиям. Основные сложности и нюансы связаны именно с армированием. Поэтому вопрос о том, как правильно армировать ленточный фундамент, следует рассмотреть более детально.
Расчет армирования
Специалисты рекомендуют использовать для армирования фундамента ленточного типа стальной прут А-III с периодическим профилем и сечением 10-22 мм. Вспомогательные пруты могут иметь диаметр 4-10 мм. Они устанавливаются вертикально для поддержания нижнего и верхнего рядов арматуры, а также для обеспечения прочности на срез. Вертикальные пруты устанавливаются с шагом 0,5-0,8 м.
Для защиты металлической арматуры от воздействия негативных внешних условий она должна быть погружена в бетон: верхний ярус – на 50-60 мм, нижний – на 70 мм и более. Минимальное расстояние между горизонтальными рядами арматуры составляет 30 см. При армировании заглубленного ленточного фундамента обычно используется по 2-4 прута в каждом ряду.
Схема армирования
Оптимальным вариантом основания для дома является монолитный ленточный фундамент, армированный по квадрату или прямоугольнику. При таком исполнении оси становятся правильно, а сам каркас получается очень прочным.
По правилам армирования, ширина каркаса должна составлять не более половины его высоты. По причине того, что полоса фундамента довольно длинная и относительно неширокая, она больше подвергается продольным и меньше поперечным растяжениям. Поэтому все вертикальные и поперечные пруты – это преимущественно конструктивные элементы, служащие для создания формы каркаса, что позволяет существенно сэкономить именно на них.
Вязка арматуры
Чтобы армирующий каркас был более прочным, прутья необходимо соединять «клеточкой», располагая ряды под углом 90°. Оптимальный способ соединения и закрепления прутьев каркаса – вязка специальным крючком с использованием проволоки.
Вязка выполняется следующим образом. От проволоки отрезается небольшой кусок (примерно 30 см), складывается пополам, накладывается на место соединения прутьев и в образовавшуюся петлю продевается крючок. Затем в него заводятся два других конца проволоки, и все вместе проворачивается до образования прочного соединения.
Помимо такого способа вязки можно использовать электрические крючки или шуруповерт со специальной насадкой. Сварка для соединения элементов армирующего каркаса не подходит, поскольку при этом он утрачивает свои функциональные характеристики. Это обусловлено тем, что электросварка воздействует на физические свойства металла, из-за чего в местах сварочных стыков он становится менее крепким, а сами швы получаются довольно тонкими.
Армирование углов
Сложнее всего армировать углы ленточного фундамента. В идеале армирование углов выполняется гнутыми арматурными прутьями, соединяющими примыкающие части каркаса. Именно на этом этапе строительства многие застройщики начинают сомневаться, нужно ли армировать ленточный фундамент гнутой арматурой по углам. И поэтому просто укладывают прутья под прямым углом, что абсолютно неправильно.
При таком перекрестии невозможно создать единую жесткую раму, которая обеспечит прочность фундамента. Здание на таком основании может оказаться недолговечным, поскольку данный вид армирования способствует отколам слоев и образованию трещин на углах фундамента.
Грамотное армирование угла должно обеспечивать жесткую связку лент фундамента. Для этого прутья соединяются в единый каркас посредством хомутов, а в местах стыка на углах устанавливаются специальные усиления П- или Г-образной формы.
