Особенности фундамента из дорожных плит и технология для дома или гаража

Основные ошибки и советы по строительству

Понимая принцип строительства, частный застройщик может своими силами заложить плитный фундамент под гараж. Но несмотря на доступность технологии, начинающие мастера допускают такие ошибки:


Бетон низкого или, наоборот, слишком высокого качества. Для строительства фундамента под гараж оптимальные марки бетона М250 – М350.

Бетон М200 и ниже будет недостаточно прочным для проектных нагрузок или такая плита разрушится раньше срока под действием деформационных сил грунта.

Выбор бетона марок М400 и выше может оказаться экономически нецелесообразным в заданных условиях.

  • Слишком много арматуры. Монтаж арматурного каркаса требует строго расчета и соблюдения правил вязания арматурных стержней. Готовую сетку укладывают в один или два слоя в зависимости от толщины плиты. Любой другой металлолом не подходит для армирования основания.
  • Послойное заливание бетона. Когда ведется не крупномасштабное строительство, мастер старается все сделать своими руками, в том числе замешать раствор для стяжки. При этом нужно учитывать, что бетон по всей поверхности нужно заливать одновременно, иначе предыдущий слой успеет схватиться и массив монолита будет иметь неоднородную структуру, что скажется на его качестве. Поэтому для работы с раствором стоит привлечь помощников.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Область применения

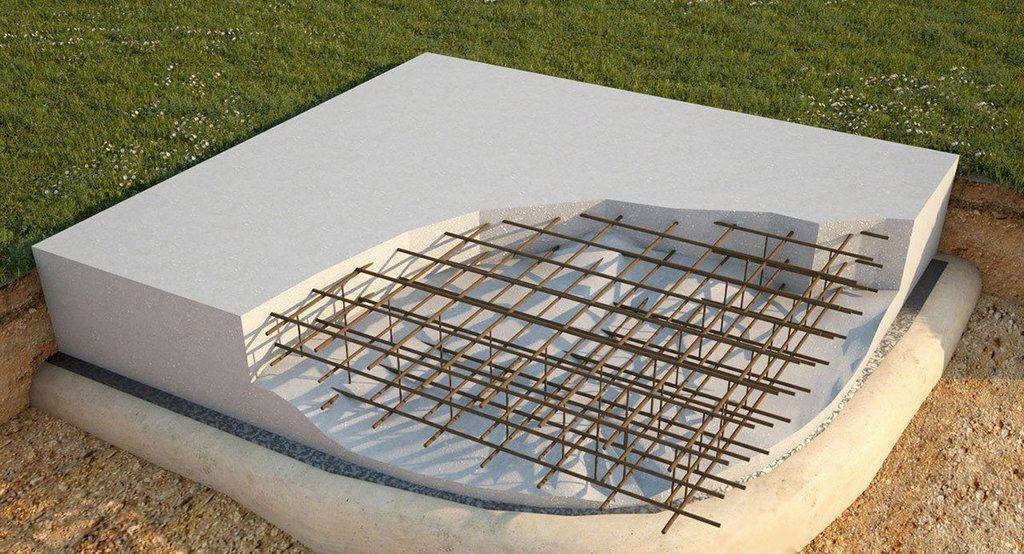

Плиточный фундамент образует широкое основание, компенсирующее подвижки грунта. Оптимально применять при строительстве зданий:

  • из неэластичных материалов, склонных к деформации (кирпич, пеноблоки, газобетон и другие);
  • монолитных, возводимых на «плывучих» грунтах;
  • на грунтах, склонных к чрезмерной активности, вспучиванию;
  • при высоком залегании грунтовых вод.

Плитный фундамент требует больших расходов бетона и металлоконструкций, поэтому применяется преимущественно для небольших сооружений. Его закладка для масштабного строительства нецелесообразна.

Плиточный фундамент образует широкое основание, компенсирующее подвижки грунта

Расчет фундамента

Толщина плиты зависит от массы строения, то есть напрямую от материала изготовления. Также большую роль здесь играет уровень грунтовых вод, расчетное сопротивление грунта, площадь строения и толщина песчано-щебневой подушки.

Например, рассчитаем толщину дорожной плиты, необходимую для постройки одноэтажного дома из деревянного бруса, размерами 8*8 м:

  1. Рассчитаем общий вес дома. Объем древесины составит около 50 кубических метров. Плотность древесины 700-800 кг/кубический метр. Отсюда масса сруба получится около 40 тонн. Добавим массу крыши и утеплителя, а также межкомнатных перегородок и получим 70-80 тонн.
  2. Масса дома вместе с мебелью и другими предметами быта составит не более 100 тонн.
  3. Посчитаем массу нагрузки на 1 квадратный метр фундамента. Общая площадь фундамента – около 70 квадратных метров. Получается, что примерная нагрузка составляет 1400 кг на квадратный метр.
  4. Подбираем толщину плиты по справочнику. Самая простая плита, толщиной 14 см и длиной 6 м выдерживает нагрузку до 30 тонн при площади 12 квадратных метров. Один квадратный метр, соответственно выдерживает до 2,5 тонн нагрузки.
  5. Делаем выводы. То есть, в случае применения данного типа плиты, имеется примерно двукратный запас прочности фундамента, при необходимом запасе в 1.3 раза. Следовательно, данную марку плит применять можно.

Важно! Укладывается фундамент монолитная ж б плита с тщательным соблюдением технологии всего «пирога» опоры. Бессмысленно делать расчет нагрузки на плиту и строить дом, если весь фундамент из бетонных плит «поплывет» вследствие неправильно проведенных земельных работ

Рекомендации специалистов

Чтобы построить качественный фундамент для дома из дорожных плит, следует выполнять определенные правила. Их практическое воплощение обеспечит основе продолжительный эксплуатационный период.

Опытные строители советуют:

  • при ведении строительных работ использовать качественные материалы;
  • на изготовление опалубочных щитов брать строганые доски одинаковой толщины;
  • минимальная марка бетонного раствора, идущего на заделку шовных участков – М 300. Это придаст опорной конструкции дополнительную прочность, улучшит сцепляемость ее элементов;
  • укладка дорожных плит выполняется под всей постройкой, чтобы минимизировать давление на почву;
  • если для устройства гидроизоляционного слоя используется битум, то появляется возможность сэкономить определенную денежную сумму;
  • подушка из песка считается обязательным элементом на глинистых или рыхлых почвах.

При соблюдении технологий строительных работ и советов опытных мастеров, из дорожных плит можно устроить надежную и долговечную железобетонную основу. По своей прочности такой фундамент уступает монолитному аналогу, так что использовать его следует для объектов, не создающих серьезных нагрузочных воздействий. С экономической точки зрения плитный фундамент обходится дешевле, да и времени на его обустройство требуется не так много. Предварительно в обязательном порядке рассчитывается нагрузка, чтобы определиться с толщиной дорожных фундаментных плит

Данные меры предосторожности и соблюдение всех технологических особенностей помогут вам избежать деформационных проявлений и разрешений фундаментной основы, уложенной из дорожных плит

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

  1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
  2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
  3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

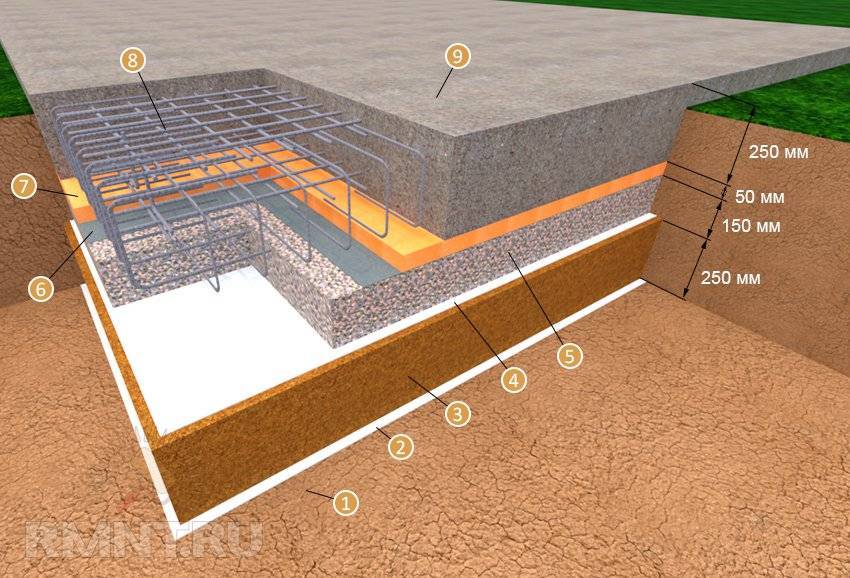

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Технология возведения

Технология предусматривает проведение работ в несколько этапов. Первоначально необходимо запастись следующими требуемыми инструментами и приспособлениями:

  • болгаркой;
  • уровнем (лазерным, водяным либо строительным);
  • штыковыми и совковыми лопатами;
  • кельмой каменщика;
  • ломом;
  • трамбовкой;
  • шнуром (веревкой), колышками;
  • рулеткой.

Технология строительства опорной конструкции для здания из дорожного перекрытия аналогична созданию монолитной плиты. Предварительно застраиваемый участок очищают от мусора, камней и растительности.

Проведение земляных работ, гидроизоляция плит и утепление

Работу по строительству начинают с разметки участка стройплощадки. Согласно плану кольями и веревкой обозначают периметр фундамента. При этом диагонали полученного контура должны равняться между собой, а углы соответствовать 90 °.

Укладка утеплителя

После разметки роют котлован лопатами либо экскаватором требуемой глубины. Дальше проводят следующие работы:

  • застилают выровненное дно полученной выемки песчаной подушкой толщиной 0,2-0,25 м, которую тщательно утрамбовывают, регулярно увлажняя при этом;
  • сверху песок накрывают гидроизоляционным покрытием;
  • на него укладывают теплоизоляцию, чтобы минимизировать тепловые потери через бетонный пол;

В качестве гидроизоляционных материалов часто применяют рубероид и прочую рулонную продукцию. Полосы укладывают с нахлестом в 10-15 см, а швы заделывают горелкой. При этом по бокам также заходят на стены котлована. Это обеспечивает высокую степень герметичности.

Утеплителем может служить пенопласт либо экструдированный пенополистирол. Торцы плит также теплоизолируют.

Песчаную подушку, а соответственно и грунт под ней, следует хорошо утрамбовать, чтобы снизить вероятность просадок при дальнейшей эксплуатации постройки.

Монтаж плит и бетонирование

После укладки песчаной подушки, гидроизоляции и утеплителя приступают к монтажу плит. Для этого используют разную подъемную технику, так как эти железобетонные изделия имеют большой вес.

Монтаж плит на гидроизоляционное покрытие

При монтаже элементы опорной конструкции размещают плотно друг к другу. Когда все основание будет выложено, тогда делают следующее:

  • монтируют опалубку, фиксируя ее упорами;
  • готовят бетонный раствор;
  • заделывают им все швы;
  • делают стяжку слоем около 3 см, разравнивая раствор с помощью правила и кельмы;
  • периодически увлажняют бетон (чтобы равномерно схватывался) и накрывают его полиэтиленовой пленкой;
  • после набора необходимой прочности стяжкой щиты демонтируют.
  • Для опалубки подойдет пиломатериал толщиной 2,5 см. Доски в щитах соединяют с помощью саморезов либо гвоздей.

Между опалубкой и фундаментной конструкцией оставляют небольшой зазор под заливку его раствором.

Во время работы проверяют уровень чернового пола, чтобы он был ровным.

Бетон полностью схватится примерно за месяц (время зависит от климатических особенностей региона). Только после этого приступают к возведению постройки.

Качественный материал

Рабочий раствор можно приготовить самостоятельно или купить в готовом виде. В первом случае понадобится цемент, песок и мелкий щебень. Компоненты смешивают в пропорции 1:3:2 соответственно. Размешивание раствора выполняют до получения однородной массы.

Применение дорожных плит под фундамент

Использование дорожных плит в возведении фундаментов под разнотипные строения не является чем-то принципиально новым. Данная технология уже известна и многократно проверена на практике. Наиболее важным моментом при создании основания служит правильный расчет толщины плит. Этот параметр зависит от специфики строения. Если вы планируете построить хозяйственно-бытовую постройку, то делайте выбор в пользу мощности основания в 15-20 см; для жилого дома придется делать фундамент от 25 см и более. Увеличение толщины увеличивает и устойчивость строения

Тут важно правильно рассчитать необходимую мощность, чтобы не прийти к неоправданно завышенным расходам

Дорожные плиты для фундамента

В результате проведения работ формируется монолитный фундамент, который сплошной плитой складывается под зданием. Плитный тип имеет несколько важных с практической точки зрения преимуществ:

  1. Возможность обустройства на различном геологическом основании.
  2. Высокая несущая способность.
  3. Пространственная жесткость.
  4. Хорошие характеристики изоляции.
  5. Простота выполнения строительных работ.

Также основание может быть создано на любом уровне залегания грунтовых вод. Единственная сложность – строительство на склоне, при большом уклоне участка. В таком случае применение дорожных плит не рационально.

Производство дорожных плит, прежде всего, ориентировано под дорожное строительство. Поэтому вопрос возведения фундамента с данными материалами довольно долго остается дискуссионным. Тем не менее, прочность и эксплуатационные характеристики плит позволяют говорить о рациональности их применения в качестве основания для разных видов строений, в том числе жилых.

Закладка плит

На созданное основание выкладывают плиты. Расстояние между ними не должно быть больше трех сантиметров. Места выхода колец соединяют проволокой. Сваривать их бесполезно – при серьезных подвижках грунта соединения все равно будут сломаны. Сверху на плитах устраивают арматурный каркас нужной высоты. После по всей площади будущего фундамента заливают бетон.

Готовить бетонную смесь стоит из цемента (1 часть), щебня (2 части) и песка (3 части). Каждый компонент вводится постепенно, с добавлением воды. В результате должна получиться однородная смесь, не слишком густая и не слишком жидкая. Раствором необходимо заполнить все образовавшиеся пустоты, включая те, что появились между плитами и опалубкой. На это уйдет не так много раствора, как могло бы понадобиться для создания монолитного фундамента без использования плит.

Такая технология укладки дорожных плит под фундамент жилого дома обеспечит наибольшую прочность основания. Если закладывать ленточный заглубленный фундамент, стоит использовать в качестве блоков по две плиты, расположенные в 10 см друг от друга. Они закапываются в землю на ребро. Между плитами заливают бетонный раствор.

Чтобы основание дома служило долгие годы, стоит правильно рассчитать нагрузку на фундамент. Строить на дорожных плитах можно только легкие деревянные или каркасные дома. Подходит такое основание для всех типов почвы, что является существенным преимуществом перед другими видами фундаментов.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Плюсы и минусы такого фундамента

Дорожные плиты применяют для обустройства основания довольно давно. За это время у строителей сложилось свое отношения к такому материалу, а также выявились достоинства и недостатки плит.

Достоинства дорожных плит

Преимуществами дорожных плит при использовании для основания служат следующие моменты:

  • Простота монтажа, который во многом схож с классическим монолитным строительством.
  • Закладка плит происходит в кратчайшие сроки.
  • Отсутствие необходимости в подготовке внушительного котлована.
  • Минимальное привлечение спецтехники, которая применяется только для доставки плит и ее выгрузки.
  • Сравнительно невысокая себестоимость строительного материала.
  • Высокая прочность конструкции.

Недостатки дорожных плит

Среди отрицательных моментов выделяют:

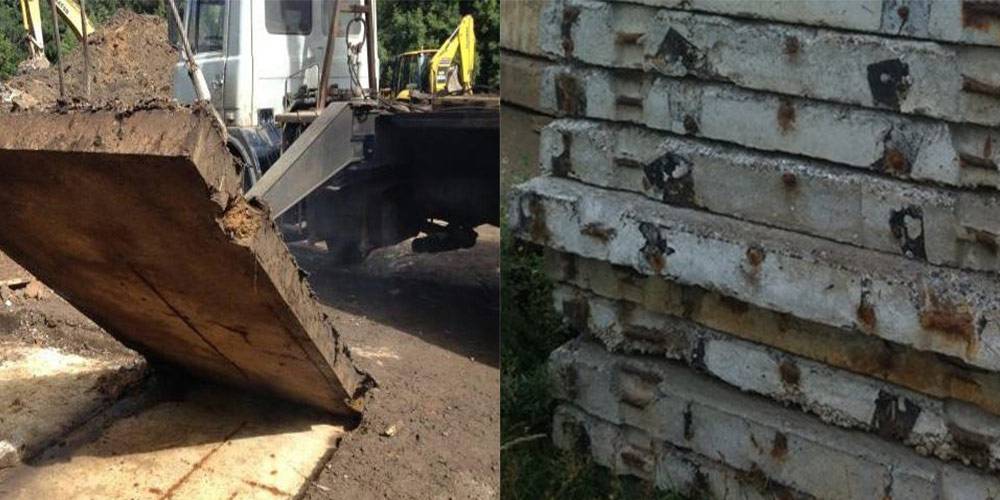

  • Применение в основном новых материалов, потому что старые плиты могут иметь различные показатели износа.
  • Основные затраты ложатся на доставку материалов на участок.
  • Высокая стоимость работы крана при выгрузке и монтаже конструкций.

Дом на плитах вместо фундамента способен обеспечить владельца выгодным вложением денег и достаточной прочностью конструкции. Поэтому данная технология так популярна и востребована.

Это интересно: Фундамент для веранды к дому своими руками: освещаем в общих чертах

Технология строительства

Для сооружения фундамента из дорожных плит понадобятся:

  • линейный и водяной уровни;
  • болгарка;
  • совковая лопата;
  • шуруповерт или дрель с насадками;
  • крючок для вязки арматуры;
  • рулетка;
  • кельма каменщика;
  • колышки и строительный шнур;
  • трамбовка.

Перед началом работ проводят подготовку выбранной для строительства площадки, в рамках которой убирают мусор и расчищают территорию от лишней растительности. Дальнейшая работа состоит из нескольких этапов. На видео подробно рассматриваются все шаги сооружения плитного фундамента.

Разметка участка и рытье котлована

Ее проводят при помощи кольев и строительного шнура в соответствии с конструктивными особенностями и габаритными размерами дома или гаража. После выполнения разметки нужно убедиться, что длина диагоналей очерченного участка одинакова, а углы полученной фигуры равны 90 °.

Затем приступают к рытью котлована, используя лопаты или специальную технику. На ровное дно слоем 20-25 см насыпают песок и тщательно утрамбовывают, периодически его увлажняя. В результате получают песчаную подушку с ровной поверхностью.

Гидроизоляция и утепление

Поверх песчаной подушки настилают гидроизоляцию, в качестве которой можно использовать рубероид и другие рулонные материалы. Чтобы обеспечить высокую герметичность, ее выкладывают внахлест по всему дну с заходом на стенки котлована на 10-15 см. Посмотрев видео, Вы подробно рассмотрите весь комплекс работ по гидроизоляции.

Затем укладывают слой теплоизоляции, которая поможет сократить потери тепла через бетонную плиту.

Подготовка основания для укладки дорожных плит

На этом этапе возведения фундамента подготавливают опалубку, используя доски толщиной более 25 см. Из них с помощью гвоздей и саморезов собирают щиты, которые устанавливают по периметру котлована.

Чтобы предотвратить смещение опалубки, ее дополнительно фиксируют подкосами или колышками. Для утепления торцов дорожных плит на внутренней стороне опалубки следует закрепить слой теплоизоляции.

Поверх изоляции размещают каркас, который сооружают из стальных профилей с ребристой поверхностью и диаметром не менее 12 мм. Сборку арматуры можно выполнять с помощью специального крючка и вязальной проволоки или сварочных соединений. Первый способ отличается трудоемкостью, но позволяет получить гибкий и прочный каркас. Применение сварки способствует сокращению затрат времени на строительство, однако соединения получаются менее надежными.

Укладка плит и заливка бетона

На подготовленное основание дома или хозяйственной постройки укладывают дорожные плиты. Поскольку ЖБИ отличаются значительным весом, то для их перемещения используют специальную технику. Плиты размещают плотно, без зазоров, но оставляют свободное пространство между крайними элементами фундамента и опалубкой.

После завершения укладки поверхность заливают бетоном. Для приготовления раствора используют цемент не ниже М300, песок и щебень. Компоненты смешивают друг с другом до однородной консистенции. Можно также заказать бетон заводского производства.

Используя готовый раствор, выполняют следующие операции:

  • заливают в зазоры между фундаментом и опалубкой, устраняя пустоты;
  • заполняют щели, возникшие при укладке дорожных плит;
  • делают стяжку толщиной 1-3 см, разравнивая бетон с помощью кельмы и правила.

Полное схватывание бетона занимает около 28 дней, в течение которых строительные работы нужно приостановить. После завершения указанного срока опалубку снимают и продолжают возведение дома.

Классификация свай

Прежде чем приступить к строительным работам, надо разобраться с отличительными особенностями основных разновидностей свай, которые используют в строительстве.

Бурозабивные

Некоторые строители при создании гаражных построек пользуются бурозабивными сваями. Главной их особенностью является то, что их вбивают в грунт специальными сваебойными инструментами. При использовании таких изделий бурят специальную скважину, которую заливают цементным раствором. Затем внутрь устанавливают каркас из арматуры и металлические сваи.

Для бурения лучше пользоваться шнековым типом буровых инструментов, так как с его помощью сваи выкапываются намного быстрее.

Винтовые

Винтовыми сваями называют основные элементы, из которых изготавливают быстровозводимую основу для зданий. Они создаются из прочных стальных труб со специальными лопастями на конце, которые ввинчивают в почву при помощи специального оборудования или вручную. Опытные строители советуют пользоваться именно винтовыми изделиями, так как из них делают наиболее прочные основания.

Железобетонная свая с забивным элементом

Чтобы гаражное помещение долго простояло, рекомендуется делать фундамент из железобетонных конструкций. К их достоинствам относят:

  • Длительный срок использования. Если правильно установить сваи из железобетона, они простоят не меньше девяноста лет.
  • Прочность. Бетонные изделия довольно прочные, что позволяет пользоваться ими при создании основы для многоэтажных построек.
  • Возможность монтажа при любых условиях. Стройматериал не портится даже в условиях повышенной влажности и низкой температуры.

Дорожные плиты: размеры по ГОСТу, виды, особенности укладки

Хоть и хочется жителям загородных поселков быть ближе к природе, без определенных элементов благоустройства обойтись не получится. В данном случае речь идет о дорожках, которые могут быть удобными и функциональными. Кроме того, они способны облагородить весь поселок.

На своем участке вы можете использовать вымостку из натурального камня, но для общих улиц все же подойдут дорожные плиты, размеры которых регламентируются государственными стандартами. Эти изделия довольно активно применяются девелоперскими фирмами и кооперативами.

Предназначение

Железобетонные плиты — это поистине уникальный материал, который идет на изготовление дорог. Они способны претерпевать высокие нагрузки. Назначение изделий самое разное.

Сюда следует отнести возведение временных дорог и создание постоянных подземных путей.

В первом случае дороги предназначаются для объектов строительства, во втором — пути ведут к предприятиям, а также малонаселенным пунктам в сельской местности, которые удалены от основных дорог на внушительное расстояние.

Приятной особенностью использования железобетонных изделий является возможность их повторной эксплуатации, если плита имеет характеристики, которые не были утрачены. Это позволяет экономить.

Из плит получается соорудить качественное дорожное покрытие, которое будет использоваться временно.

Размеры по государственным стандартам и некоторые конструктивные особенности

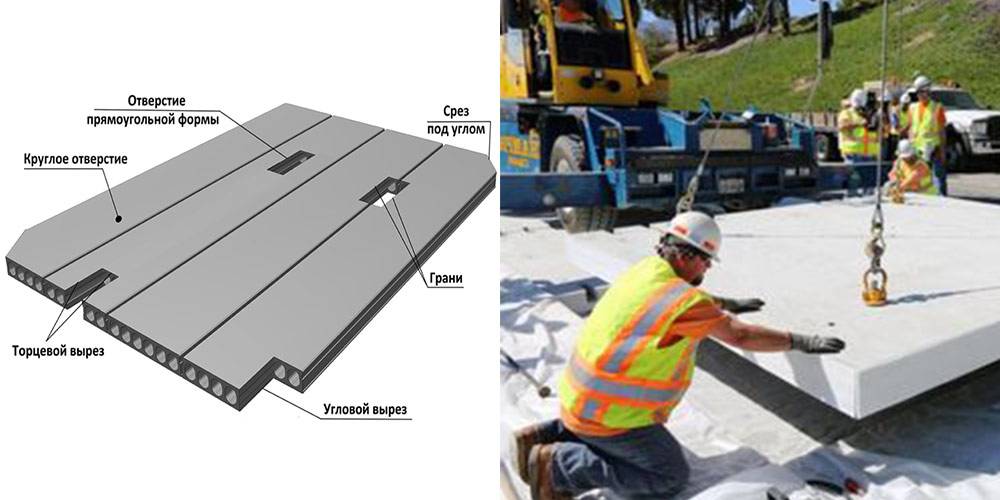

Описываемые изделия — это плоские прямоугольные железобетонные плиты, толщина которых варьируется от 14 до 18 см. Плиты изготавливаются на базе напряженной или ненапряженной арматуры.

Рабочая поверхность обладает рифлением. По торцевым граням имеются монтажные петли, но плиты могут сооружаются и без петлевых захватов.

Петли находятся в формованных углублениях, чтобы исключить попадание на внешнюю поверхность.

Размеры дорожных плит могут быть подобраны индивидуально с учетом предпочтений. В качестве связующего вещества выступает бетон.

Он придает жесткость изделию и устойчивость к механическим и атмосферным воздействиям. Чем выше марка бетона, тем более внушительные нагрузки способна принять на себя конструкция.

Вес плиты обычно составляет 2200 кг минимум. Бетон может иметь плотность в пределах от 2200 до 2500 кг на метр.

Из чего изготавливают

В основе довольно часто лежит бетон с морозостойкостью до W2 и F150. Дорожные плиты, вес и размер которых влияют на цену, имеют внутри стальные прутья. Благодаря им конструкция готова прослужить длительное время, сохраняя свои первоначальные свойства. Для напряженных плит используется арматура следующих классов:

Если перед вами ненапрягаемая плита, то в процессе ее производства используется арматура марок A-3C, А-3 и А-1, а также проволока Вр-1. Прутья защищены от воздействия солнечных лучей, атмосферных осадков и механических воздействий. При монтаже плиты возвращаются в исходное положение.

Напряжение, образующееся в штатном режиме, является минимальным. Что касается размеров дорожных плит, то они реализуются со следующими параметрами: длина в пределах от 1, 75 до 6 м.

Технология укладки дорожного полотна

Сооружение дорог из плит представляет собой несложный технологический процесс, который состоит из ряда этапов:

  • для укладки необходима ровная поверхность, для чего, как правило, срезается верхний слой грунта;
  • чтобы обеспечить отток дождевых, а также талых и грунтовых вод, на поверхности выкапывается небольшая траншея, глубиной 25 – 50 см;
  • с целью предотвратить разрушение дороги вследствие вымывания, а также появления нежелательных растений, поверхность для укладки застилается полотном на основе геотекстиля;
  • на приготовленной поверхности формируется подушка, шириной 20-25 см, состоящая из щебня и песка, которая хорошо смачивается водой и уплотняется перед укладкой плит;
  • для ровной укладки плит используется направляющая линия в виде натянутого шнура. Железобетонные изделия укладываются последовательно при помощи крана. Работа выполняется силами одной бригады рабочих с крановщиком и стропальщиком, осуществляющим зацепку плит за монтажные петли;
  • готовые плиты могут уплотняться при подгонке вручную при помощи слесарного инструмента;
  • с целью обеспечить неподвижность ЖБИ в зафиксированном положении, боковые монтажные петли могут использоваться для соединения элементов между собой при помощи стальных прутов и электрической сварки.

Технология изготовления

Процесс производства плит и их использования в строительстве строго регламентированы, что объясняется необходимостью точно соблюдать нормативы и придерживаться установленных показателей.

Основные этапы производства:

  • Подготовка форм, очистка всех емкостей от остатков раствора, смазка специальным веществом, уменьшающим адгезию бетона с металлом емкости и упрощающим извлечение готового изделия.
  • Армирование конструкции металлическими сетками, которые фиксируются на специальных элементах для натягивания металлических прутьев в емкости, позволяющих установить расстояние между частями каркаса и выполнить достаточный слой бетонного покрытия.
  • Приготовление раствора из щебня, песка, цемента, воды. Если нужно увеличить жесткость плиты и уменьшить расход цемента, в раствор вводят пластификаторы.
  • Равномерное распределение раствора в емкости, уплотнение на вибростоле.
  • Термическая обработка – емкости отправляют в специальную камеру, в которой они прогреваются и обрабатываются температурой.
  • Извлечение изделий путем демонтажа конструкции.
  • Проверка на предмет нужных характеристик, маркировка.
  • Отгрузка готовых изделий на склад, укладка осуществляется штабелями.

Дорожные плиты изготавливают двумя способами:

1) Агрегатно-поточный метод – можно создавать сразу несколько видов изделий, для их перемещения привлекают подъемный механизм, сушат в специальных термических камерах.

2) Стендовый – для маленьких производств. Изготавливают посредством перемещения между стендами механизма, само же изделие недвижимо.

В производстве ЖБИ плит используют такие агрегаты: подъемные механизмы, пропарочная камера, смесители для раствора, домкраты для натяжки стальных стержней при напрягаемой арматуре, емкости из металла, вибростол.

Области использования

Изделия используют в различных хозяйственных сферах:

  • для строительства дорог в северных районах и в зонах с холодными климатическими условиями, где температурный режим достигает сорока градусов мороза. Укладку таких плит ведут и по болотистым местам, сверху закатывая слоем асфальта;
  • из плит делается основание для устройства временных подъездных путей под тяжелую технику;
  • используют дорожные плиты при возведении гаражных помещений, сараев и бань. В этих случаях высокий цоколь не устраивается. Кроме того, фундамент из дорожных плит станет основой для пола, будут способствовать равномерной усадке всего объекта.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
