Фундаментная монолитная плита для дома своими руками

Бетон

Бетон для монолитной плиты применяют такой же, как и для монолитного фундамента марки «М 200». В идеале залить плиту надо за один подход. Для этого можно заказать бетонный «миксер». Это позволит не только залить плиту в один заход, но и обеспечит максимальную однородность плите.

Однако на практике «миксер» влетает в копеечку, поэтому приходится готовить бетон на месте самим. В принципе ничего страшного. Строго соблюдайте пропорции в партиях бетона. Не допускайте перерыва более двух часов между заливками.

Если перерыв планируется более длительный (например, на ночь или выходные) дайте бетону отстояться. В нормальную летнюю погоду для этого понадобится 3-4 суток. При соблюдении этих нехитрых правил вы сможете самостоятельно построить монолитный железобетонный фундамент. Надежной основы вашему дому и хороших соседей

Основание-плита – для каких объектов используется?

Плитный фундамент рекомендован для возведения кирпичных и каменных построек, зданий из ячеистого бетона, частных домов каркасного типа. Он практически незаменим при:

  • выполнении земляных работ на сложных почвах;
  • строительстве сооружений, в которых фундамент играет роль напольного основания (в данном случае обязательной является организация под ним качественной гидро- и термоизоляции);
  • возведении частных домов без цокольного высокого яруса либо подпола.

Схема формирования фундамент плиты Рекомендуем

  • Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки
  • Фундамент из покрышек – надежнее основание для легких построек
  • Столбчатый фундамент – самое простое и дешевое основание для дома

Описываемый тип основания целесообразно обустраивать для зданий высотой не более 2–3 этажей. Очень часто такой фундамент возводится в регионах с холодным климатом, в местах, где земля промерзает достаточно сильно во время зимы. По этой причине плитные основания так популярны в Скандинавских странах и в районах Крайнего Севера.

Плитные сооружения относят к категории железобетонных монолитных конструкций, закладываемых под всей площадью возводимого здания или дома. Это обеспечивает уменьшение нагрузки на почву, что в свою очередь гарантирует повышение стойкости постройки к сезонным изменениям, характерным для разных типов грунта. По сути, заливаемая плита функционирует как одна – надежная и сверхпрочная, платформа, которой не страшны никакие локальные деформации.

В условиях пучинистых почв плитная конструкция при замерзании грунта приподнимается (причем этот процесс проходит равномерно), а при наступлении оттепели – опускается. За счет такой особенности работы плитные основания нередко называют плавающими. Здесь есть один нюанс. Под плавающими понимают незаглубленные платформы. Их устанавливают строго на поверхности почвы. Понятно, что при подобном расположении обустроить подвал в здании не получится.

Если плита углубляется в землю – ниже отметки, где отмечается промерзание почвы, речь уже идет о заглубленном основании. Выбор конкретного вида фундамента зависит от ряда факторов. При проектировании плитной платформы обычно учитывается следующее:

глубина промерзания и общие характеристики почвы;
допустимая нагрузка на платформу (принимаются во внимание особенности местности и тип возводимой постройки);
необходимость в дополнительном упрочнении фундамента и создании дренажа.

Основные преимущества использования монолитной фундаментной плиты

Основными преимуществами, которыми обладает фундамент, являются:

  • Фундамент способен выдерживать любую нагрузку.
  • Плита «плавает» на грунте, что позволяет максимально снизить риск появления трещин в фундаменте.
  • Высокий срок эксплуатации фундамента.
  • Позволяет сэкономить деньги на ремонте, возникающих на других фундаментах, трещин в стенах дома.

Помимо этого следует отметить и достаточно важные нюансы, которыми пренебрегать не стоит:

Очень важно при строительстве не забыть сделать дренажную систему, поскольку без нее фундамент рано или поздно будет подвержен разрушающему воздействию влаги.
Опалубку следует устанавливать так, чтобы бортики конструкции были способные выдержать нагрузку во время заливки и застывания бетона.
Не стоит пренебрегать песчаной подушкой, поскольку именно она позволяет равномерно распределить нагрузку от дома и фундамента, особенно во время сезонного пучения грунта.
Поверх песчано-гравийной подушки, перед заливкой бетонного раствора рекомендуется выполнить цементную стяжку толщиной около 5 см, что позволит качественно обустроить гидроизоляцию.

Таким образом, выполнить плитный фундамент своими руками не составляет особого труда. Кроме того, на обустройстве каркаса фундамента не рекомендуется экономить, поскольку от этого будет зависеть качество и нормальная эксплуатация плиты и дома

Помимо этого очень важно не забыть вовремя, проложить все коммуникации, так как сделать это после обустройства фундамента достаточно сложно

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

Готовый фундамент – монолитная плита

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье » Точка росы в строительстве«. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Устройство основания дома: основные требования и глубина заложения фундамента

Каковы основные требования предъявляются к фундаменту дома при возведении зданий?

Фундаменты зданий должны отвечать следующим основным требованиям: обладать достаточной прочностью, устойчивостью и морозостойкостью, хорошо противостоять влиянию грунтовых вод, соответствовать по долговечности сроку службы здания и, конечно

Ещё одно немаловажное требование к фундаменту дома – его экономичность. Стоимость возведения фундамента составляет около 10% стоимости строительства всего дома

Трудоемкость достигает 15%. Масса фундамента – до 20% общей массы строения.

Каково устройство основания под фундамент и как его подготовить?

Прежде чем приступать к разработке траншей под фундамент, необходимо выполнить следующие работы: составить проект дома, включающий в себя смету и порядок производства работ; выполнить разметку участка под строительство; определить тип грунта, уровень грунтовых вод и глубину промерзания. При необходимости осушить участок, уплотнить грунт, отвести талые и дождевые воды. Непосредственно перед началом строительства с помощью шпагата обозначают контуры фундамента. Траншеи отрывают непосредственно перед началом возведения фундамента, чтобы земля, высыхая, не осыпалась, и атмосферные осадки не заливали их водой. При необходимости стены траншей укрепляют опалубкой и ставят временные распорки. После разметки приступают к земляным работам. Профиль траншей зависит от их глубины и грунтов, в которых они отрываются. Если глубина траншей не превышает 1 м, их стенки можно выполнять вертикальными.

Какой должна быть глубина заложения фундамента строящегося здания?

Глубина фундамента дома зависит от рода грунта, уровня грунтовых вод, глубины промерзания. Например, для сухих грунтов глубина заложения должна быть не менее 0,5 м, а для мокрых мелкопесчаных и глинистых — не менее глубины промерзания. Как правило, закладывать фундаменты рекомендуется ниже глубины промерзания. Значительно сложнее возведение фундаментов в пучинистых грунтах, особенно при их глубоком промерзании. Во всех случаях для возведения таких фундаментов необходимо применять водо- и морозостойкие материалы, в том числе высокопрочные бетоны. В песках гравелистых, крупных и средней крупности, а также в крупнообломочных грунтах, глубина заложения фундамента не зависит от глубины промерзания. Но все-таки она должна быть не менее 0,5 м от планировочной отметки.

Зависит ли надежность и устойчивость фундамента от глубины его заложения?

Действительно, вертикальные силы морозного пучения перестают действовать на подошву фундамента, заложенного ниже глубины промерзания. Но касательные силы морозного пучения, действующие на боковые поверхности, могут вытащить и оторвать фундамент вместе с промерзшим грунтом. Особенно это опасно в тех случаях, когда фундамент выполнен из кирпича или мелких блоков и на нем установлено легкое сооружение.

Как прокладываются коммуникации через фундамент?

Если вы собираетесь оставлять в фундаменте отверстия для коммуникации, в опалубке надо установить временные заглушки, которые удаляют после затвердевания бетона. По технологии устройства фундаментов после прокладки труб зазор в отверстиях вокруг них следует заделать паклей и обмазать глиной вперемешку с битым стеклом (против грызунов). В некоторых случаях коммуникации прокладывают еще до строительства фундамента.

Разновидности фундаментов

При выборе типа фундамента для дома обычно отдают предпочтение основательным и самым надежным конструкциям. К числу таковых относятся монолитные железобетонные основания (ленточное и плитное), которые способны воспринимать значительные нагрузки и прослужить при этом не один десяток лет без потери технико-эксплуатационных качеств.

Конструктивные особенности плитного и ленточного фундамента:

Плитный – представляет собой монолитную железобетонную плиту, которая сооружается под всем домом. Поэтому он является более дорогостоящим и трудоемким в исполнении, чем основание ленточного типа. Оптимально подходит для строительства зданий и сооружений в регионах с повышенной сейсмической активностью, а также на плывунах и других проблемных почвах.

Рисунок 1. Конструкция плитного фундамента

Ленточный – представляет собой сплошную железобетонную ленту, которая сооружается под всеми несущими стенами

Бывает заглубленным (располагаетс ниже глубины промерзания) и мелкозаглубленным (находится выше глубины промерзания, поэтому особое внимание при его устройстве уделяется утеплению как самого основания, так и отмостки). Обойдется на порядок дешевле по сравнению с плитным

Единственный недостаток – не подходит для зыбких грунтов и почвы с высоким уровнем грунтовых вод.

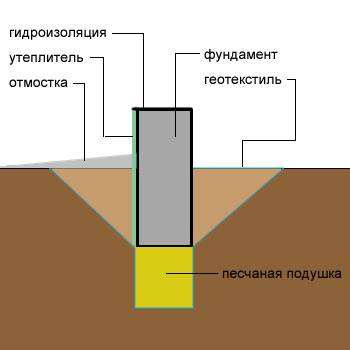

Рисунок 2. Конструкция ленточного фундамента

Заливка ленточного фундамента выполняется аналогично устройству плитного основания. Принципиальные отличия заключаются только в конструкции опалубки, армирующего каркаса и объемах работ.

Достоинства

Главным достоинством монолитной плиты является ее способность выдерживать большие нагрузки даже при малой ширине. К плюсам можно отнести и простоту монтажа плиты и ее долговечность, а так же то, что не придется монтировать пол в будущем строении. Монолитная плита отлично изолирует от грунтовых вол и холода земли. Плита не может плыть отдельными элементами, если происходит ее смещение, то только полностью. Дом как бы плавает в грунте целиком, что делает его стойким к землетрясениям. Такой фундамент обычно не трескается. Возводится монолитная плита достаточно быстро и не требует тяжелой техники на участке. На основе не очень толстой монолитной плиты можно построить дом в два этажа.

Устройство монолитного фундамента

Плитное основание как любое другое возводится по определенной технологии. Железобетонная основа формируется под всю площадь дома, образуя большую плиту.

Выделяют пять значимых этапов, которые необходимо учитывать при самостоятельном строительстве капитальных домов, хозяйственных построек на плавающем незаглубленном или заглубленном фундаменте.

Земляные работы включают разметку, подготовку котлована, уплотнение грунта, укладку слоя песка. Этап не сложный, но трудоемкий.
Установка опалубки предусматривает создание несъемных и съемных конструкций. Для опалубки используется древесина или металлические щиты, которые можно взять в аренду.
Изготовление армирующего каркаса

Объем арматуры рассчитывается на стадии проекта, металл обеспечивает необходимую прочность, усиливает бетон
Важно правильно собирать армирующий каркас.
При бетонировании внимание уделяют рецептуре смеси, плотности, структуре наполнителя. Лучше использовать готовый раствор
Заливать фундамент нужно за один раз, чтобы не было стыков

Для уплотнения используют вибратор, удаляют лишний воздух из смеси.
Гидроизоляция необходима для защиты монолитной плиты от погодных факторов, бетон способен впитывать влагу, влажный при замораживании трескается.

Устройство монолитной фундаментной плиты

Укладка теплого пола и разводка коммуникаций

Сверление готовой плиты с целью прокладки труб и других инженерных коммуникаций относят к грубым нарушениям технологии, по нормам все эти элементы закладываются до этапа бетонирования. Все коммуникации укладываются с точным следованием проекту (при необходимости – начиная с этапа нулевого цикла), с выводом краев за пределы будущей конструкции, и защищаются от попадания раствора и комьев земли специальными заглушками

Особое внимание уделяется контуру водяных полов, размещаемого с учетом целого ряда правил:

Фактическая схема закладки любых инженерных коммуникаций сохраняется и используется в дальнейшем, как на этапе заливки и уплотнения бетона (штыри или вибраторы не должны смещать трубы), так и при подключении внутридомовых сетей.

Необходимые инструменты

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Так, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и шнур для разметки горизонтального уровня и направления.

Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы

Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

  • проводятся изыскательские работы, разрабатывается проект;
  • для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.
