Фундамент перевернутая чаша: технология строительства

В конце – о домах

Так что же все-таки можно строить на плите? На шведской – жилые дома этажностью до 2-х на грунтах до сильнопучинистых. На обычной самодельной – постоянное капитальное жилье на грунтах до среднепучинистых, не включительно! Легкие быстровозводимые деревянные здания – и на грунтах среднепучинистых, но тут нужно подумать, стоит ли тратиться: расчетный срок эксплуатации таких домов лет до 40-50, а плиты хватит не менее чем на 100.

Однозначно плитный монолитный фундамент выгоден в местах, где морозы зимой в редкость, для достаточно комфортабельных построек сезонного назначения: загородных летних резиденций, коттеджей и вилл под аренду; на средиземноморских курортах большая часть сдаваемых внаем домов построена на плите. А на сборных плитах, особенно б/у от покрытий, достаточно надежными на слабых устойчивых грунтах будут небольшие дачные дома и хозпостройки.

***

2012-2020

(Пока оценок нет)

что еще почитать: Как сделать опалубку: изготовление и установка для разных целей Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж Отмостка фундамента: назначение, устройство, виды и их реализация, утепление, нюансыВывести все материалы с меткой:

камень и бетон
строительные работы

Перейти в раздел:

Расчет

Строительство фундамента в виде чаши обойдется в приличную денежную сумму. Вполне естественно, что каждый заказчик стремится максимально сэкономить, для чего следует выполнить точные расчеты будущего основания. Но при этом необходимо помнить, что основная функция фундамента заключается в обеспечении надежности и устойчивости всего объекта.

Толщина монолита

Проектным решением определяются толщина плиты, размеры ребер жесткости. Для расчета толщины бетона пользуются определенными данными:

максимальным весом сооружения на квадратный метр основы;
расчетным сопротивлением почвенного состава;
несущей возможностью монолита с ребрами.

Расчетными действиями устанавливаются размеры плиты, класс и объем бетонного материала, количество металлической арматуры, параметры фундаментных ребер.

На только что насыпанном грунте строить фундамент запрещается. Свежая насыпь не способна создавать необходимое расчетное сопротивление, и объект будет каждый год подвергаться усадке.

Внешняя грань несущей стены из кирпичного камня должна располагаться на расстоянии тридцати сантиметров от края монолитной плиты. Если планируется установка колонн, опорные оси должны располагаться на плане так, чтобы вектор под сорокапятиградусным углом от центра колонны не уходил за границу железобетонного массива.

Особенности плитно-ленточного фундамента

Схема устройства монолитного плитно-ленточного фундамента:

грунт;
песчано-гравийная подушка;
геотекстиль;
подбетонка;
гидроизоляция;
монолитная плита;
армирование бетонной плиты

Таблица №1. Плюсы и минусы

Преимущества	Недостатки
с помощью рёбер поднимается уровень пола	использование для лёгких строений
заливка при высоком УГВ	высокая стоимость возведения

Область применения

Перевёрнутая чаша применяется для строительства лёгких деревянных, каркасных коттеджей, домов из бруса. Нечасто для малоэтажных газобетонных сооружений. Потому что нагрузку плита распределяет на мелкозаглубленную ленту (рёбра жёсткости). Вся масса от дома приходится им, тяжёлые дома в этом случае не выдерживают.

Тип основания перевёрнутая чаша дорогостоящий из-за затрат на бетонный раствор, опалубку, арматуру, дренаж и другие работы.

Применяют плитный-ленточный фундамент (перевёрнутая чаша) в случае нестабильных грунтов. Такие, как: пучинистые грунты, залегания слабых грунтов, высокий уровень грунтовых вод и высокий показатель сейсмичности.

Что это такое?

Силовой конструкцией такого типа называют монолитное или сборно-монолитное основание на подушке из нерудного материала, которая одновременно повышает несущую способность грунта и уменьшает степень его пучения.

Плитные фундаменты широко используются в частном строительстве, поскольку строить можно своими руками, тем самым получая существенную экономию.

За счет своих конструктивных особенностей плита основания эффективна для большинства типов грунта и при любом уровне залегания подземных источников.

Недостаток технологии связан с большим расходом строительных материалов, в том числе бетона, который по проекту также должен иметь высокие прочностные характеристики.

Каким характеристикам должны соответствовать фундаментные плиты, расскажет эта статья, плюсы и минусы монолитной плиты рассмотрены здесь.

Сфера применения

Плитное основание выгодно отличается повышенной несущей способностью, что позволяет использовать его для строительства:

жилых домов из газобетона, дерева, кирпича и др. материалов,
дач и коттеджей,
гаражей,
бань,
пристроек и т.д.

Особенности

Строительство объектов на фундаментных основах в виде перевернутой чаши имеет свои плюсы и минусы:

работы разрешается вести на площадке с неглубоким нахождением грунтовой влаги. Полы объекта располагаются высоко, негативному воздействию воды не подвергаются. Для устройства защитного слоя рекомендуется применять пенополистирол или рулонные материалы для гидроизоляции. Использование щебенки мелкой фракции гарантирует обустройство отличного дренажа;
надежная дренажная система защищает фундаментную основу от вспучиваний почвенного состава. Отмостка с теплоизолирующим слоем не позволяет стенам помещений промерзать;
строительство объекта на монолитной основе в виде чаши ведется различными материалами.

Этапы сооружения фундамента

В силу своих конструктивных характеристик фундамент опрокинутая чаша в основном используется при возведении малоэтажных сооружений. К ним относятся загородные дома, коттеджи, постройки на приусадебных участках и т.п. Однако не исключены случаи, когда фундамент перевернутая чаша используется для строительства тяжелого дома. Как в любом другом строительстве базиса дома, возведение фундамента по типу «перевернутой чаши» своими руками начинается с подготовительных мероприятий. В начале очищается участок. С его поверхности удаляется любого рода растительность, выносится мусор, и только после тщательной уборки поверхности на ней выполняется разметка. Следует помнить, что шнуры нужно натягивать на расстоянии не меньше 1 метра от предполагаемого места котлована.

При рытье котлована необходимо учитывать некоторые нюансы. Его глубина обязана быть не меньше 150 мм. Организации углубления предполагает снятие слоя глины, после чего она меняется на утрамбованный гравий. После этого при помощи строительного уровнять добиваются идеально ровной поверхности без малейшего намека на какой-либо уклон.

После разметки можно приступать к снятию верхнего слоя почвы с пятна застройки. Затем при помощи лопат выкапывают траншею под ленточный фундамент (ребра плиты). Можно воспользоваться услугами экскаватора, однако при этом стенки углублений будут не идеально ровными. В этом случае нужно будет самостоятельно при помощи той же лопаты подравнять их. В глубину траншея должна достигать в среднем 0.5 метра, а его толщина полностью зависит от характеристик грунта на участке.

Для организации смотровых колодцев в траншеи укладываются гофрированные трубы. Устанавливаются они по всему периметру будущего строения. Уклон в 70 градусов будет гарантировать самотек воды, а снизу конструкции должна находится емкость для жидкости.

На дно траншеи укладывают геосинтетик (в большинстве случаев – геотекстилем). После этого устилается подушка из смеси песка и гравия. Ее толщина обязана быть не менее 0.4 метра. Изготовить такую подушку можно из речного песка и крупнофракционного щебня. Для этого на геотекстиль послойно выстилается песок высотой 20 см. и утрамбовывается. Далее подобным образом укладывается щебень, также толщиной 20 см.

Следующим шагом является организация гидроизоляции нижней части будущего базиса. Для качественного ее исполнения отлично подойдет гидроизол. Также подойдет обычная полиэтиленовая пленка, при укладке которой нужно соблюдать минимальный нахлест в 10 см.

Итак, подготовительные работы по части траншей можно считать законченными. Далее возводится опалубка. Качественная конструкция предполагает использование в качестве основного материала фанеру, ОСБ или струганную доску. Чтобы соблюдать технологию возведения фундамента перевернута чаша целиком и полностью, советуем посмотреть видеоролик о правильном подборе материала для сооружения опалубки:

На дно опалубки после ее возведения устилают неружный материал, который после хорошо утрамбовывают. Его толщина не должна превышать 10 мм, а для качественной утрамбовки можно использовать виброплиту. Подошва ленты покрывается гидроизоляционным материалом, а в роли утеплителя хорошо сыграет пенополистирол.

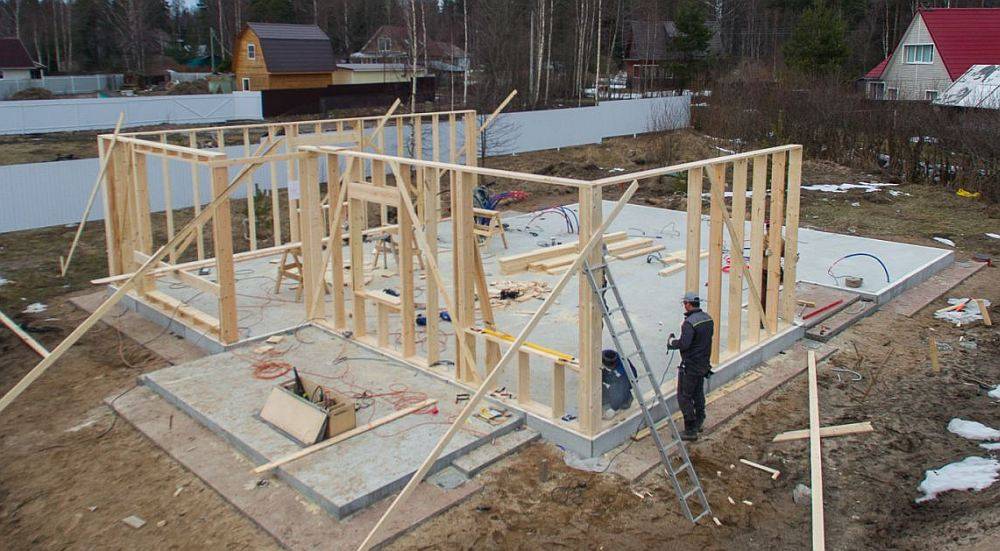

Плитный фундамент для каркасного дома

Виды плитного фундамента

УШП — новая технология

большие затраты;
сложная технология строительства;
возможность повреждения утеплителя грызунами;
все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Порядок работ

Выемка грунта под котлован.
Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.

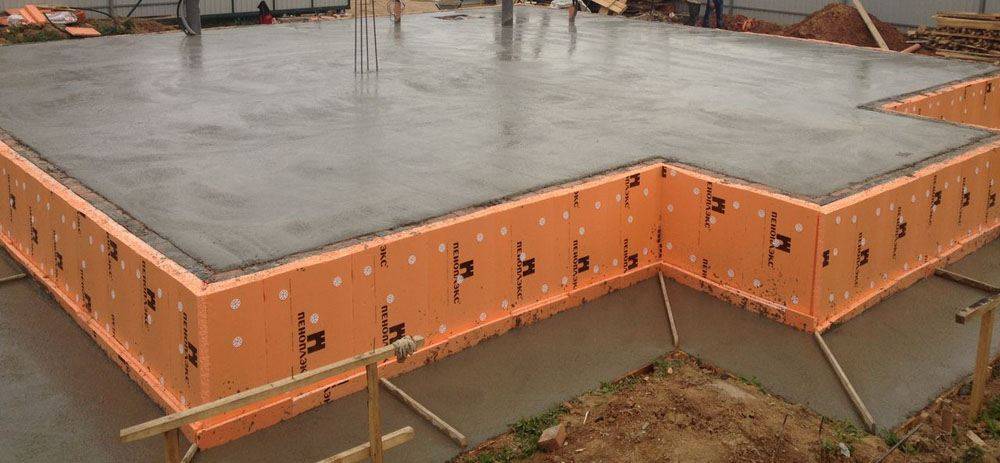

Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
Заливка бетона.
Съем опалубки, обработка битумным праймером (грунтовкой).
Заливка отмостки — выполняется после завершения наружной отделки.

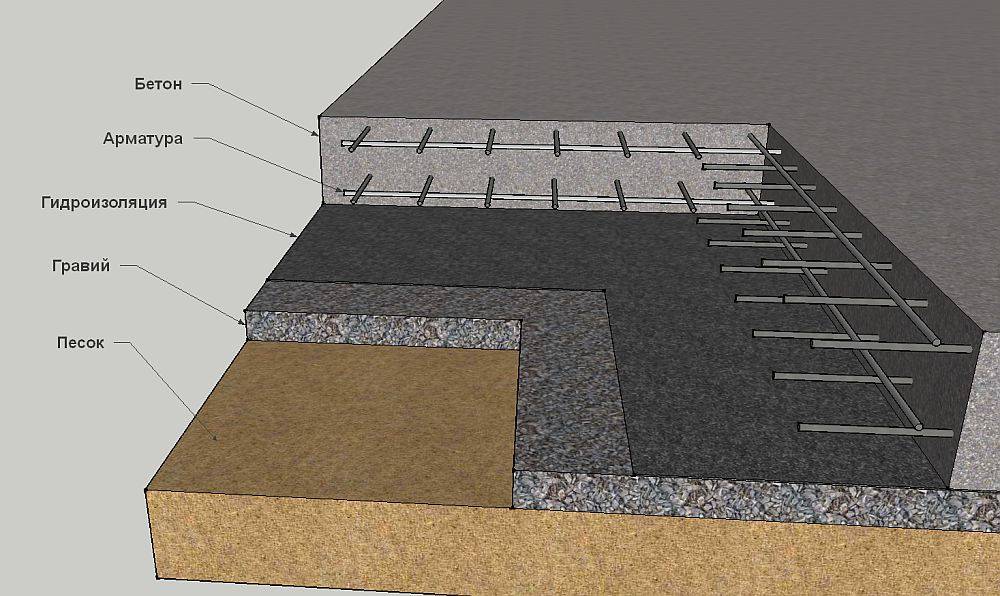

Конструкция основания

Вне зависимости от технологии укладки, существует стандартная схема конструкции плитного фундамента, которая подойдет для любого типа сооружений:

Верхний слой грунта полностью убирается. Это необходимо, чтобы утопить опору в почву, что обеспечивает более надежную защиту от различных геологических и климатических воздействий. Больше информации касательно подготовки участка под заливку фундамента смотрите тут;
Подстилающий слой или подушка. Укладывается взамен чернозема, а в качестве наполнения можно использовать любой песок или щебенку в зависимости от содержания глины в почве. Толщина этого слоя не должна превышать 60 см;
Подбетонка – это важный элемент конструкции, который необходим для выравнивая основания, а также защиты последующих элементов и протекания жидкой части цемента в подушку;
Гидроизоляция обычно укладывается в 2-3 слоя

Можно использовать любой доступный рулонный материал, который без труда можно найти в любом строительном магазине;
Утепление важно для сохранения геотермального тепла в помещениях с непостоянным режимом обогрева, а также для улучшения функционирования теплого пола. Как правило, применяют экструдированный пенополистирол с высоким процентом плотности;

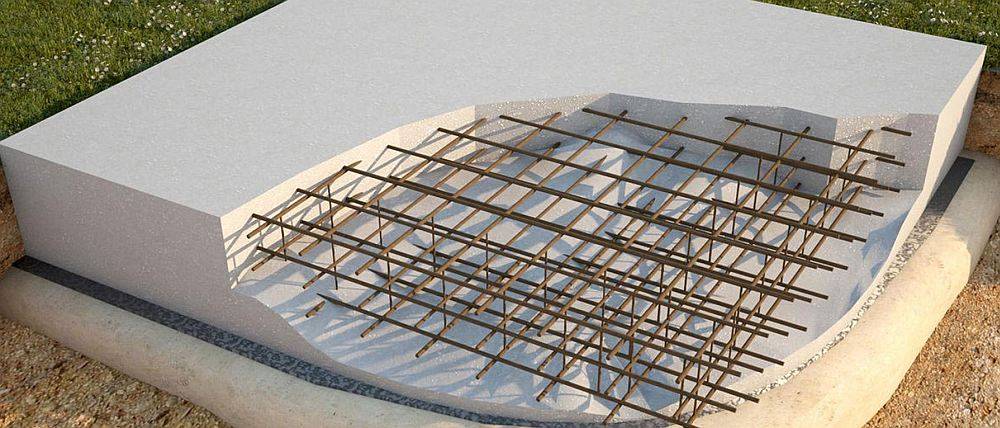

Непосредственно бетонная плита с предварительно уложенной арматурной сеткой

Именно она должна немного выступать из земли, чтобы снизить контакт стеновых материалов с грунтом.

Детальный план фундамента необходимо составить еще до начала подготовки участка под строительство. Это поможет не только минимизировать расходы, но и выбрать наиболее подходящие строительные материалы в зависимости от состояния почвы.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

Выемка грунта под котлован.
Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
Заливка бетона.
Съем опалубки, обработка битумным праймером (грунтовкой).
Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Характерные достоинства и недостатки

Несмотря на широкое распространение плитного типа, он имеет весомый недостаток в виде ряда каналов для укладки кабелей коммуникации, теплого пола. Коммуникации нужно уложить заблаговременно и следить за тем, чтобы они не были повреждены до момента заливки. Это не всегда практично, так как существует множество объективных факторов. При наличии подвального помещения, прокладка делается по полу конструкции;
необходимость сооружения двух опалубок: одна в виде трапеции внизу, вторая вверху в виде прямоугольника;
нестандартная схема проведения армирования конструкции. В каждом конкретном случае необходимо составлять расчёт;
потребность в укладке гидроизоляции, так как воздействие будет со стороны влаги;
одноразовое применение;
трудности при проектировании несущих и второстепенных стен из-за большой площади котлована под фундамент.

Но, несмотря на множество незначительных недостатков, существует и ряд положительных моментов, таких как:

перевёрнутая плита позволяет уменьшить толщину плиты до 100 мм минимально, снижая стоимость сметы;
ровная поверхность пола подвального помещения;
снижение затрат на выравнивание поверхности;
возможность сооружения на разных типах грунтовых основ, в том числе пучинистых и с высоким уровнем залегания грунтовых вод.

Качество плюсов перекрывает качество минусов.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
Простая технология монтажа;
Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Этапы возведения монолитного фундамента своими руками

Схема устройства фундамента

выкапывание фундамента по строго отмеченным линиям и с рассчитанной глубиной погружения;
заполнение основания песчано-гравийной подушкой;
создание специальной трубной или капельной дренажной системы по периметру будущего фундамента или по внешнему контуру основания;
в песчаной подушке рекомендуется создать дорогой слой подбетонки, который защищает подвальные помещения от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента, а также основные точки нагрузок. Теперь пора возводить сам фундамент. А эта процедура состоит также с ряда этапов, потому что только тогда все получится максимально правильно и надежно:

Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
Монтаж деревянной опалубки. Она должна быть слегка мокрой, чтобы обеспечить оптимальную степень сцепления с бетонным раствором. Также учитывается, что сетчатая опалубка всегда выступает за пределы ширины фундамента. Но это не проблема, ведь все популярные монолитные фундаменты заглубленные, поэтому внешние контуры подлежат гидроизоляции. Устройство опалубки делается в зависимости от типа грунта и его характеристик, поэтому подбирается в каждом случае индивидуально.
Главный этап – бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше делать одновременно заливание бетоном по слоям. Но если бюджет не позволяет такого сделать, тогда можно залить бетоном фрагменты и соединить их арматурой. Но такая технология немного дороже.
Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

Целесообразность устройства фундамента в виде перевернутой чаши
