Особенности и технология возведения фундамента финская плита

Шведская технология

Еще одной технологией возведения монолитного основания является фундамент шведская плита. Ее главное отличие от выше описанного финского монолитного основания заключается в утеплении плиты по грунту.

Если подразумевается фундамент шведская плита, технология возведения требуют особой точности расчетов. Основание является мелкозаглубленным и требует удаления плодоносного слоя на 40 см по всей площади планируемого дома. При выемке грунта необходимо выровнять все выступы и углубления на участке, отведенном под фундамент.

Если дом планируется на почвах с высокой пучинистостью, обязательна установка дренажа по дну котлована. По грунту прокладываются все коммуникационные трубы, и создается гравийно-песчаная подушка толщиной до 20 см. Создание подушки имеет свои особенности. Специалисты рекомендуют разделять два слоя: гравий и песок геотекстилем, чтобы избежать впитывания песком влаги под основанием.

Возведение теплоизолирующего слоя под шведский фундамент проводится непосредственно по подушке. В обязательном порядке для утепления используются влагостойкие плиты на основе экструдированного пенополистирола или пеноплекса. Необходимо учитывать марку материла, которая должна обеспечивать необходимую жесткость – на теплоизоляцию будет опираться дом всем своим весом. Обычно производители уже в названии материала указывают область применения.

Толщина утепляющего слоя в наших широтах должна составлять 10-20 см. При необходимости плиты утеплителя укладываются в два-три слоя с обязательным смещением для снижения энергопотерь на стыках.

Поверх утеплителя монтируется опалубка, каркас из арматуры и система отопления «теплый пол». Шведская плита фундамент заливается уже после установки всех труб и только при помощи бетонного насоса, который позволяет провести работы быстро и качественно – раствор подается под небольшим давлением, что позволяет залить все пустоты под арматурой и трубами.

Так как дополнительная стяжка пола по шведской технологии не предусмотрена, поверхность бетона сразу после заливки необходимо выровнять. В быту и на небольших площадях можно использовать ровную прочную доску, которую, удерживая с двух концов, ее необходимо провести по всему основанию. Специалисты пользуются специальным прибором для выравнивания жидкого раствора.

Процесс первичного затвердевания бетонного фундамента займет около 6 часов, однако полное высыхание основания может длиться до двух недель и более, в зависимости от погодных условий. При этом в солнечные дни не забывайте поливать основание водой. После полного отвердения можно снять опалубку, соорудить отмостку (необязательно, так как можно и поломать при дальнейших работах) и приступить к возведению стен.

Историческая справка

Если заглянуть в глубину истории, то фундаменты из плит возводили еще до образования государства Швеции. Это были площадки над уровнем грунта, которые уплотнялись глиной или камнем. Позднее площадки укреплялись цементом и армировались. Непосредственно к распространению шведской технологии имеют отношение и американцы.

Согласно историческим фактам, технологии шведских фундаментальных плит применялись уже очень давно

В годы Великой Депрессии в Чикаго был изобретен фундамент «FROST-PROTECTED SHALLOW FOUNDATION» (FPSF). Позднее им заинтересовались скандинавские страны. Технология была доработана и стала самой популярной в Швеции и Финляндии.

Истории теплого фундамента для дома по шведской технологии, с которой познакомил россиян в 2008 году житель Эстонии на одном из форумов, в нашей стране чуть больше 10 лет. С этого времени споры о ее положительных и отрицательных сторонах не прекращаются, однако на этом фундаменте построены уже несколько десятков тысяч домов.Читать так же: фундамент УШП: особенности утеплённой шведской плиты. Понять, что такое шведская плита и как она устроена, вам поможет следующее видео:

Порядок строительства шведской плиты

Любой фундамент начинается с земляных работ. Необходимо снять как минимум 60 см верхнего слоя. Желательно выбрать грунт на 1–1,5 м шире габаритов фундамента. Заранее предусматривается подвод всех коммуникаций (электричество, водопровод, канализация).

После засыпки песчаной подушки толщиной 20 см, необходимо разровнять и утрамбовать песок. По периметру песчаной подушки следует предусмотреть место для укладки дренажной трубы . Для этого от одного из углов котлована на расстоянии 0,8–1 метра от края песчаной подушки создается траншея с уклоном 0,005–0,01 (5–10 мм на 1 погонный метр).

Вся площадка устилается геотекстиль. Поверх него насыпается, разравнивается и утрамбовывается щебень фракции 5-20 мм. Затем начинается укладка дренажного трубопровода с низшей точки заложения труб. После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон, а также его равномерность. Уложенные дренажные трубы следует обсыпать инфильтрационным слоем, обеспечивая максимальный приток воды к дренажному трубопроводу.

По периметру фундамента и под ребрами жесткости слой щебня должен составить 10-20 см над песчаной подушкой. Меньший слой не обеспечит достаточного дренирования основания.

Переходим к гидроизоляции. Наиболее оптимальное решение – это использование полимерно-битумных мембран или ПВХ-мембран. Можно воспользоваться полиэтиленовой пленкой толщиной 250 мкм, в два слоя. Если для изготовления мембраны используются несколько рядов пленки, укладывайте их с перекрытием и заклеивайте толстой поливинилхлоридной склеивающей лентой.

Следующий этап – изготовление пенополистирольной опалубки для фундамента. В Швеции эта технология не нова, и многие шведские предприятия выпускают готовые элементы для устройства подобных фундаментов. При отсутствии готовых блоков импровизируем и выстраиваем несъемную опалубку из стандартных листов пеноплекса. В ней предусматриваем ребра жесткости и боковые ограничивающие бортики.

Для утепления ребер жесткости фундаментной плиты необходимо применять экструдированный пенополистирол (ЭППС) – прочность на сжатие 200 кПа. Его можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента.

Горизонтальное утепление фундаментной плиты между ребрами жесткости можно выполнить из пенополистирола марки ПСБ-С35 (жилые помещения) и ПСБ-С50 при больших нагрузках (гараж). Перед укладкой его на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки внахлест 100-150 мм.

Горизонтальное утепление отмостки по периметру фундамента выполняется из пенополистирола марки ПСБ-С35. Плиты укладываются с уклоном от здания. Внутри опалубки устраивается арматурный каркас. Первыми армируются ребра жесткости стальной стержневой арматурой AIII – А500С диаметром 12 мм в четыре стержня (два сверху и два снизу). Затем укладывается система теплых полов.

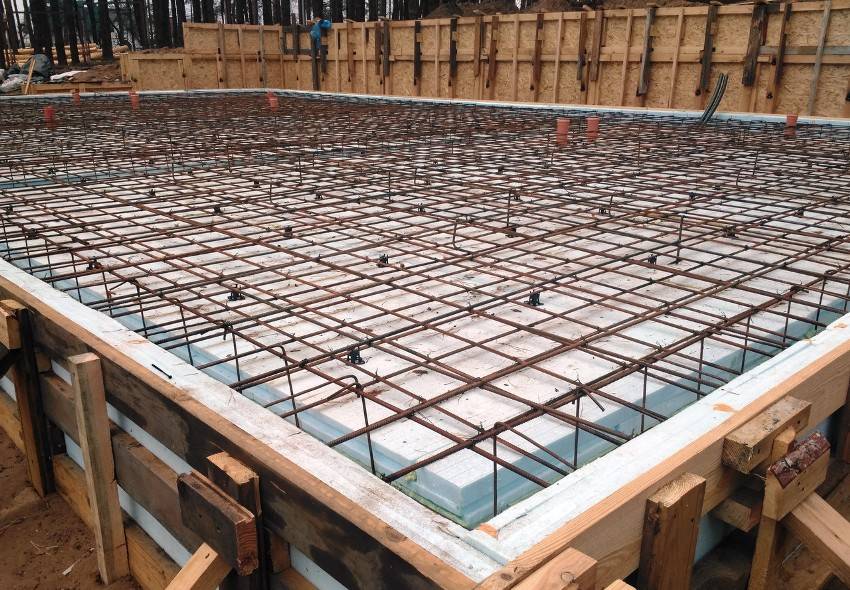

Над трубами теплого пола сеткой укладывается стальная стержневая арматура AIII – А500С диаметром 6 мм, шаг сетки 150х150 мм. При соединении необходимо соблюдать перехлест не менее 500 мм. Арматура между собой связывается вязальной проволокой.

Теперь, когда все готово, из бетона марки М300 отливается плита. После полного затвердения можно приступать к возведению стен.

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

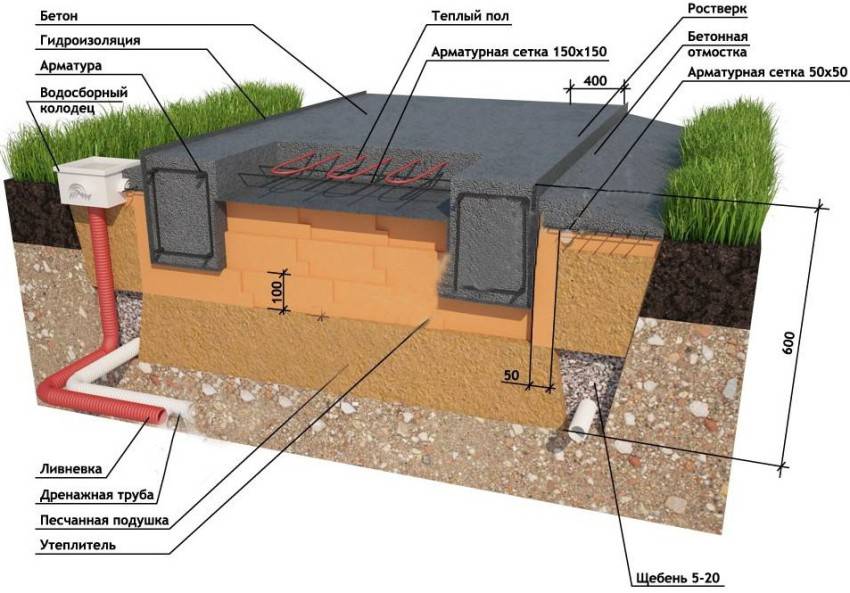

Шведская плита фундамент в разрезе

  • армированного слоя;
  • пласта амортизации;
  • изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

  • высокая скорость возведения;
  • отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
  • более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
  • готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
  • отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
  • готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
  • отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

  • универсальность — подходит для разных типов грунтов;
  • простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
  • экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

  • необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
  • сложность расчетов для предотвращения смещения свай;
  • обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
  • ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

  • отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
  • относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
  • высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

  • тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
  • большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
  • ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

  • экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
  • возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
  • уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
  • отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
  • отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

  • невозможность добавления в проект цокольного этажа или подвального помещения;
  • ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
  • потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

  1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
  2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
  3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
  4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

  • МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
  • теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
  • обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

  • Frost Protected Shallow footing/foundations (FPSF) и
  • Insulated Shallow footing.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

  • тип и особенности грунта;
  • массу самого плитного фундамента;
  • вес строительных материалов, необходимых для строительства здания;
  • полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
  • снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

  1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
  2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
  3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
  4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
  5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунткгс/см2
Щебень, гравий5
Пески крупные, гравелистые4
Пески средней крупности3
Пески мелкие и пылеватые плотные2 (0,35)
Пески мелкие средней плотности1,5 (0,25)
Супеси твёрдые и пластичные2,5 (0,5)
Суглинки твёрдые и пластичные1,5 (0,35)
Глины твёрдые4 (0,5)
Глины пластичные1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

  • возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
  • экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
  • стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
  • наличие встроенного теплого пола сокращает расходы на монтаж отопления;
  • выполнение заливки утепленного пола возможно в любое время года;
  • возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

  • необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
  • выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
  • невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

Достоинства и недостатки технологии

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства утепленного финского фундамента:

1
. экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;2
. ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;3
. возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки утепленного финского фундамента:

1
. земляные работы – необходимо вырыть траншею для ленточного фундамента;2
. обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;3
. необходимость в покупке нерудного материала для отсыпки фундамента дома.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

  1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
  2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
  3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
  4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
  5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
  6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
  7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

Рисунок 2. «Пирог» утепленной шведской плиты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
