Технология монтажа фундамента ТИСЭ — пошаговая инструкция

Разновидности опалубки

Секции выпускаются в трех типоразмерах:

  • ТИСЭ 1. Секция, входящая в комплект, весит 13 кг, она подходит для постройки конструкций толщиной 19 см. Этот вариант рекомендуется использовать при строительстве внутренних перегородок, хозяйственных построек, заборов.
  • ТИСЭ 2. Это наиболее часто используемый вариант, позволяющий возводить стены толщиной до 25 см. Вес секции составляет всего 14 кг. Оборудование позволяет формировать блоки разных видов – пустотелые, половинные, сплошные.

ТИСЭ 3. Это секции максимального размера, вес одного экземпляра составляет 18 кг. Их используют для построек с толщиной стены до 38 см. Применяется в частном строительстве для взведения наружных стен. Пустотность отливаемого бетонного блока составляет 45%. Пустоты впоследствии либо заполняют подходящим теплоизолирующим материалом, либо используют для проведения коммуникаций, к примеру, для обустройства вентиляционных шахт.

Кроме того, секции оборудования могут быть изготовлены из разных материалов.

Из металла

Это наиболее популярный вариант. Секции изготавливаются из листов стали толщиной до 2 мм. Благодаря этому элементы опалубки отличаются высокой прочностью. Для изготовления каркаса используется профильные уголки.

Соединяются элементы секций при помощи сварки. Затем готовые формы покрывают антикоррозионными материалами.

Из пенопласта

Секции опалубки, выполненные из пенопласта, менее прочные, чем изделия из стали. Их основным преимуществом является небольшой вес. Пенопластовые блоки используются для сборки несъемной опалубки, то есть, они остаются частью возводимой монолитной конструкции.

Благодаря свойствам пенопласта, секции опалубки выполняют еще и функции теплоизолирующего материала.

Виды ростверков

Деревянный

Данный тип ростверка выбирается при строительстве бань из домов из древесных материалов и используется при низких рисках поднятия или смещения опор ТИСЭ.

В стандартном исполнении он закладывается из клееного бруса или хорошо просушенных строганных досок, срощенных вертикально с помощью болтов и кронштейнов.

К общим требованиям технологии его монтажа относят крепление на предварительно заложенные по центру опор стальные прутья, поднятие конструкции над грунтом не ниже 150 мм, совпадение осей опор и центральной ростверка и закладку гидроизоляционной прослойки между деревом и ж/б.

Все части деревянного ростверка проходят обязательную обработку антисептиками (в идеале – пропитку в чанах), при высоких рисках гниения древесины между ростверком и опорой закладывается подпорная доска со специальными прорезями для ее замены при разрушении. Бетонный

Несмотря на сложности заложения опалубки на весу бетонная обвязка при таком типе опор считается классической и выбирается чаще остальных. Максимальную прочность имеют конструкции, армированные объемным каркасом из металла или композита, среднюю – ленты с продольными отельными стержнями. Под облеченные подстройки может заливаться простой монолитный ростверк из бетона при высоте конструкции не менее 10 см.

По аналогии с опорами работы по бетонированию ростверка ведутся в теплое время года, на отвердевание конструкции отводятся стандартные 28 дней. К обязательным условиям технологии заливки ж/б разновидностей при этот относят защиту металла от внешних воздействий, обеспечиваемую достаточной толщиной бетона (от 5 см). Застывший бетонный ростверк при необходимости (а именно – в случае возведения стен из бруса или пористых блоков) накрывается 2 слоями гидроизоляционных материалов, обмазывается мастиками или утепляется. Железный

Обвязка металлическим швеллером или двутавровой балкой выбирается при высоких требованиях к прочности и устойчивости фундамента.

В частности, этот тип фундамента уступает ж/б в коррозийной устойчивости и считается сравнительно недолговечным, но оптимальным при высоких рисках смещения опор из-за морозного пучения грунта

Металлический ростверк соединяется с арматурой опор сварным способом и при необходимости окрашивается антикоррозийными грунтами (особое внимание уделяется местам сварки). С опиранием на грунт и висячий

В классическом варианте фундамент ТИСЭ имеет висячий ростверк, с подъемом над уровнем грунта не менее 15 см. При таком исполнении на ростверк не действуют силы морозного пучения грунта и риски его растрескивания из-за смещения опор сведены к минимуму.

При ведении строительства на сильно пучинистых грунтах близкое расположение ростверка к грунту и вовсе относят к нарушениям технологии и запрещают.

Исключение делается редко – при проведении работ на участках с сухим и устойчивым грунтом (что в свою очередь ставит под сомнение целесообразность заложение фундамента ТИСЭ вместо мелкозаглубленной ленты) или при планировании обустройства в доме полов полов по грунту.

В последнем случае ростверк изготавливается из железобетона и опирается на грунт при условии правильной подготовки основания (а именно – засыпки под подошвой плотной песчаной подушки или заложения как минимум 10 см прослойки из уплотненного пенополистирола). Обязательная отмостка из бетона, заливаемая поверх ЭППС при этом не должна быть жестко связана с низким ростверком.

Усиление разных оснований

1. Ленточный фундамент при относительно небольшой ширине почти не испытывает поперечных нагрузок, а вот продольные изгибающие усилия на длинных участках ленты возникнут непременно. Поэтому для него вертикальное и поперечное армирование можно выполнять из стержней меньшего диаметра (6-8 мм), но для продольных прутьев необходимо правильно сделать расчет. Их диаметр будет находиться в пределах 10-14 мм.

2. Свайный или столбчатый фундамент и вовсе нетребователен к арматуре – для него достаточно использовать 1-4 рифленых прутка сечением 8-10 мм. Фундамент, связанный с железобетонной подушкой большой ширины, испытывает изгибающие нагрузки по своей оси. Для их компенсации в нижней части пяты по инструкции следует укладывать дополнительную поперечную арматуру.

3. Монолитные плиты, всей плоскостью опирающиеся на грунт, неравномерно нагружаются сверху. В результате давление на поверхность бетона во всех точках фундамента будет разным, а в некоторых случаях сумма нагрузок и вовсе будет работать на скручивание плиты. Здесь должна использоваться одинаково толстая арматура и для продольной, и для поперечной укладки.

Особого внимания требует армирование углов ленточного фундамента и примыканий. В этих точках не должно быть обычных перекрестных соединений продольных стержней. В углах укладываются согнутые прутья, которые перевязываются внахлест с теми, что расположены на прямых участках бетонной коробки.

Строго запрещено гнуть арматуру своими руками, делая в ней надрезы или самостоятельно разогревая прутки. Для стальных изделий применяется только технология холодной гибки.

Особенности расчета

Расчет армирования для каждого фундамента выполняется отдельно, на основании схем и геодезических данных конкретного участка. Монтаж сетки «на глаз» могут позволить себе только многоопытные профессионалы, все остальные рискуют допустить в технологии ошибки. Тогда при недостатке армирования фундамент окажется недолговечным, а при его избытке – слишком дорогим.

Основные требования к конструкции стального каркаса:

  • Размер ячеек от 20 до 30 см (в 2-3 раза больше класса крупности щебня в бетоне).
  • Если длина участка превышает 3 м, диаметр изделий для продольного армирования подбирается не меньше 12 мм.
  • Поперечные стержни должны быть на 100 мм короче ширины опалубки, чтобы по бокам оставалось по 50 мм для заливки бетона. Диаметр поперечин не меньше 6 мм или 8 – если высота каркаса превышает 80 см.
  • Вертикальные прутки делаются короче высоты опалубки на те же 100 мм.
  • Все перехлесты арматуры выполняются вразбежку, то есть в верхнем поясе армирования они не должны находиться над соединениями нижней сетки.

Плотность и схема армирования рассчитывается на основании выбранного типа фундамента и тех условий, в которых он будет работать. Чтобы самому сделать такой расчет, нужно следовать инструкции:

1. Выбрать класс и подходящий размер стальной арматуры.

  • Для легких деревянных построек на непучинистых грунтах подбирают стержни диаметром 10 мм.
  • Тяжелые дома на слабых и подвижных грунтах строятся на фундаменте, армированном прутьями 14-16 мм.

2. Определить шаг сетки (20 см).

3. По размерам фундамента сделать расчет количества стержней для верхнего и нижнего пояса армирования.

4. Стандартная длина прутьев составляет 6 м, поэтому, умножив их количество на 6, получаем расход арматуры в погонных метрах. Здесь следует учесть и потерю длины на перехлестах.

5. По чертежу фундамента высчитать расстояние от верхнего до нижнего пояса армирования (высота монолита минус 10 см для защитного бетонирования). В результате получаем длину вертикальных соединительных стержней.

Определение количества арматуры удобно выполнять с одновременным составлением схемы ее расположения. Уже на этой стадии через плотность стали можно рассчитать вес и определиться с ценой.

Можно проверить, насколько правильно был выполнен расчет. Согласно требованиям СНиП 52-01-2003, общее сечение арматуры в разрезе должно быть больше или равно 0,1% от площади всей ж/б конструкции в этой плоскости. Основываясь на этом принципе, легко подобрать подходящий диаметр арматуры для фундамента.

Пример:

  • Ленточный фундамент имеет сечение: 0,4 х 1 м или 4000 см2.
  • Площадь армирования должна быть не меньше: 4000 × 0,001 = 4 см2.

Находим в таблице соответствующее значение (их может быть несколько) и определяем количество и диаметр стержней:

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

  1. Веса стен, перегородок, перекрытий, кровли и пристроек.
  2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
  3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Производство работ

Технология возведения фундаментов ТИСЭ включает в себя несколько этапов, каждый из которых важен, требует внимания и ответственного отношения к выполнению работ.

Подготовительные работы

На первом этапе производится удаление плодородного слоя земли на всем участке строительства. Работа несложная, но требует времени и значительных затрат труда, потому лучше всего ее выполнять с использованием специализированной техники.

Параллельно можно выполнить расчет фундамента дома и перенести в натуру проектное положение каждой сваи, произвести разметку площадки.

На начальном этапе также строится обноска из досок, устраиваются углубления в местах расположения свай.

Бурение скважин

Скважины под сваи устраиваются при помощи специального бурового устройства

Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше. При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную.

Армирование

Работы по армированию выполняются для предотвращения отрыва опоры. При их выполнении используются армирующие элементы диаметром 10–12 мм, согнутые в форме буквы «П», верхняя их часть обвязывается проволокой. В качестве армирующих элементов можно применять любые металлические длинные прутья, кроме труб.

Устройство внутреннего расширения

Эту работу можно считать самой трудной и ответственной, от качества ее выполнения зависит надежность работы фундамента под нагрузкой от массы дома.

Суть ее заключается в устройстве расширения объема скважины в нижней части ямы. На величину расширения в первую очередь влияет плотность грунта. К примеру, при строительстве фундамента дома на жестких почвах, обладающих достаточной несущей способностью, увеличение объема скважины внизу ямы можно сделать и небольшим.

Устройство гидроизоляции и заливка бетона

В качестве гидроизоляционного материала можно использовать обыкновенный рубероид, который необходимо уложить сразу же после установки арматуры.

Бетон в ямы следует заливать быстро. После полного заполнения скважины получается столб ТИСЭ, несущая способность которого составляет порядка 10 т. При глубине заложения фундамента дома 1,5 м, расход бетона составляет 0,1–0,12 м3.

Изготовление ростверка

Для устройства ростверка также производится армирование и бетонирование в опалубке из досок. Рекомендуется использовать арматуру диаметром 10-14 мм. Посмотрев видео, Вы сможете узнать множество полезной информации о процессе устройства ростверка.

В ростверке все сваи соединяются в одной конструкции, что позволяет равномерно распределить нагрузку от дома между ними. Изготовление ростверка необходимо производить таким образом, чтобы не допустить его соприкосновения с грунтом, оставляя зазор в 10-15 см. Наличие такого зазора нивелирует воздействие выталкивающих сил пучения на фундамент.

Если дом строится на участке с уклоном, то ростверк следует устраивать ступенчатый.

При строительстве частного дома основной целью является максимальное удешевление работ без потери качества. Фундамент по технологии ТИСЭ полностью отвечает этой цели и может быть самостоятельно возведен умельцем даже с весьма посредственными строительными навыками.

Затраты уже полностью минимизированы, потому не следует экономить на качестве армирующих материалов или бетона. Хорошее качество использующихся материалов позволит фундаменту прослужить нескольким поколениям жильцов дома.

Фундамент ТИСЭ своими руками для загородного дома

В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается. Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.

Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.

Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.

Строительство такого фундамента – процесс достаточно трудоемкий

И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура

А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений

Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.

Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.

Материалы:

цемент, песок, гравий, рубероид, арматура, доска, брус.

Инструменты:

бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.

Сначала автор дает нам ознакомится со схемами заливки данного фундамента.

Производит разметку участка и отмечает колышками место для бурения. Далее бурит скважины по намеченным местам. Получается вот такая скважина. Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину. При заливке используется арматура, на всю глубину скважины. Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см. Для устройства гидроизоляции столбы обмазываются битумной мастикой. Далее из досок и брусков строит опалубку.

Укладывается пленка.

Внутрь опалубки укладывается арматура. Заливает цементный раствор. И не ранее чем через 2 недели можно будет снять опалубку. А строительство разрешается начинать не ранее чем через месяц со дня заливки. Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Подготовка и разметка площадки

На подготовительном этапе работ проверьте наличие необходимых инструментов, материалов. Для выполнения дальнейших строительных мероприятий понадобится:

  • специальное устройство ТИСЕ для бурения скважин;
  • шанцевый инструмент;
  • компоненты для приготовления бетонного раствора;
  • стальная арматура;
  • древесина для изготовления опалубки;
  • гидроуровень.

Когда все ямы пробурены, происходит их заливка бетоном

Производя работы, руководствуются следующими рекомендациями:

  • Используйте доски для каркаса толщиной 4-5 см.
  • Контролируйте уровнем нулевую отметку.
  • Разметьте шнуром положение внешнего и внутреннего контура здания, координаты осей опор.
  • Контролируйте отклонение диагоналей, соответствие размеров которых свидетельствует о соблюдении прямых углов.

Бурение скважин земляным плугом ТИСЭ-Ф

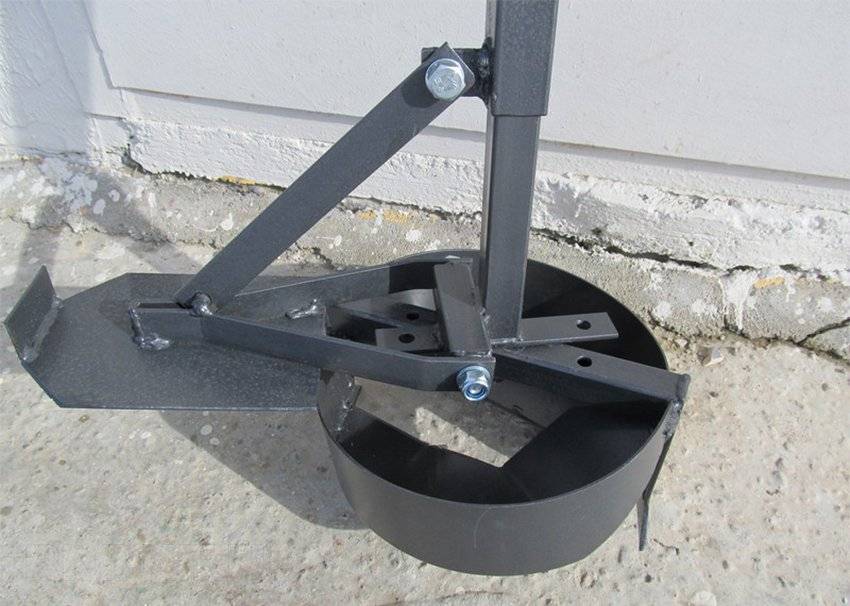

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон

Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен

На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

  • строения из кирпича и блоков — 2400 кг:
  • пенобетон, газобетон — 2000 кг;
  • каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундамента Источник stroy-dom-pravilno.ru
