Самостоятельное возведение фундаментов по технологии ТИСЭ

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

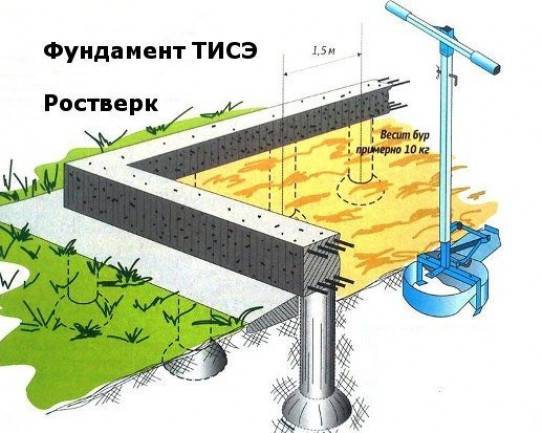

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Достоинства и недостатки фундамента Тисэ

Отмечено, что эта технология имеет массу достоинств.

Среди основных стоит отметить:

  • низкую сметную стоимость фундамента Тисэ;
  • отсутствие необходимости использовать дорогостоящую строительную технику и оборудование;
  • нет надобности в использовании электроприборов, а значит, все работы могут легко выполняться на разных дистанциях и при любых условиях в автономном режиме;
  • скорость в строительстве и простату монтажа, что позволяет в кратчайшие сроки даже без наличия строительного опыта, быстро возвести разную постройку на любом типе грунта своими руками;
  • легкость в подводке разнообразных коммуникационных систем, даже если строительство уже закончено;
  • сравнительно низкую цену по сравнению с обычным ленточным основанием.

В отличие от садового бура,  бур Тисэ-Ф имеет плуг, с помощью которого и производят расширение опор сваи

Но фундамент Тисэ имеет свои недостатки, которые надо учитывать.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Порядок проведения работ при строительстве

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

  1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
  2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
  3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса. При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Благодаря экономичности и возможности монтажа на пучинистых грунтах фундамент ТИСЭ популярен в загородном малоэтажном строительстве. Минус технологии – необходимость использования специального бура.

Технология строительства

Материалы и инструменты:

  • бур ТИСЭ;
  • лопата;
  • цемент;
  • песок;
  • арматура;
  • материал для опалубки;
  • гидроуровень.

На этапе подготовки участка выполняется разметка мест, где будут устанавливаться сваи. Для разметки фундамента необходимо использовать гидроуровень, но если его нет, то для этих целей можно использовать прозрачный шланг, заполненный водой, сделать такой уровень можно своими руками. Использование технологии ТИСЭ подразумевает, что нулевой уровень находится на высоте 35-45 см от земли.

После того как вы выставили нулевой уровень, забиваются колышки и натягивается веревка, но лучше использовать толстую леску. После установки угловых кольев устанавливаются осевые колышки для внутренних несущих стен.

Для каркаса обноски используется кругляк, доски, толщиной 5 см и обычный садовый бур. Сначала устанавливаются толстые доски, затем к ним добивают бруски таким образом, чтобы их верхняя часть была на нулевом уровне

Очень важно постоянно контролировать диагонали. После этого вбиваются гвозди и натягивается леска, обноска делается для контролирования строительства и должна быть съемной

В качестве отвеса используют грузик и кастрюлю диаметром 25 см, она должна быть без дна. Сначала в пол-лопаты выкапывают ямку, и можно бурить отверстия под сваи.

Бурение скважин

Схема фундаментного бура ТИСЕ-Ф.

Понадобится достаточно много скважин, и сначала необходимо просверлить скважины под сваи, а затем их расширить.

Если грунт плотный, то сверлить будет достаточно сложно, чтобы облегчить этот процесс, с вечера в скважину можно заливать воду, и утром работа будет выполняться намного проще. Много времени будет уходить на заливку, если скважина диаметром 30 см, а расширение 60 см: на один столб уйдет около 30 кг цемента. Бетон должен быть не очень жидким и не густым.

При расширении скважин под сваи необходимо следить, чтобы накопитель стоял на месте и штанга и плуг вращались.

Проведение армирования

Перед тем как начать гнуть арматуру, надо рассчитать ее длину, она должна быть на 15 см больше высоты столба. Этот размер уйдет на радиус изгиба и на воздушный зазор ростверка. Если высота столба 1,5 метра, необходимо два прута общей длиной около 3,7 метра. Выступающая из столба арматура может быть использована в качестве уплотнителя, при ее движении хорошо выходит воздух из бетона.

Для гидроизоляции проще всего использовать рубероид. Он режется на куски, затем скрепляется в рубашку и опускается в скважину. Бетонировать скважины надо быстро, можно одновременно по 5 штук. После установки свай можно переходить к изготовлению ростверка. Так как при строительстве требуется много бетона, лучше заранее приобрести бетономешалку.

Перед строительством ростверка следует выставить щиты и оббить их плотным полиэтиленом. Для укрепления опалубки используются шпильки, затем укладывается арматура и заливается бетон.

Этапы строительства

Существуют разные технологии от специалистов, которые строят фундамент ТИСЭ своими руками. Все они достаточно просты, и наем профессиональных строителей – дело лишнее. Однако чтобы все вышло действительно качественно, при строительстве следует точно следовать следующим этапам. Данная инструкция будет полезна не только для новичков, но и для людей уже имеющих определенный опыт.

Подготовка участка – I этап

Перед строительством, прежде всего, стоит сделать чертежи будущего фундамента. Только после этого следует приступать к дальнейшей работе

На начале работ важно убрать плодородный слой земли – это примерно 40 см грунта. Важно учитывать, какая здесь экология участка, сезонные и климатические условия, наличие подземных вод

После следует разметить положение будущих столбов.

Строительство обноски – II этап

Грамотная разметка и расчет фундамента ТИСЭ – самая ответственная часть работы

Затем идет разметка нулевого уровня, которая делается с помощью гидроуровня – важно иметь его под рукой

  1. После устанавливаются угловые колышки, а затем и осевые. Здесь разумно использовать рыболовную леску, которой вы будете соединять колышки, ведь они не провисают ни при каких погодных казусах.
  2. Дальше уже приступают к установлению каркаса обноски. Специалисты рекомендуют делать обноску полусплошной – так намного экономнее. Опалубка закрепляется толстыми прочными досками. С помощью обычного строительного уровня необходимо отметить нулевой уровень.
  3. Затем к доскам прибиваются бруски – желательно гладкие. Их необходимо устанавливать с таким расчетом, чтобы их верхняя часть и образовывала нулевой уровень. На только что установленных брусках отмечаем положение шнура для внешнего и внутреннего периметра, а затем и ось для столбов фундамента.
  4. После вбиваем гвозди и натягиваем на них ту же леску. Обноска из лески делается сугубо для контроля – затем, в дальнейших работах мы ее все равно снимем, а поэтому не крепите ничего намертво.
  5. В месте, где леска центрально оси пересечется в углах – там и будут столбы. По окружности этого места выкапываем неглубокую яму – достаточно пол-лопаты, а после пора приступать к бурению.

Бурение – III этап

Изначально следует сделать не более трех-пяти скважин и расширения. Лучше всего выбирать места для строительства, где в грунте есть песок – так скважины сверлятся легче. В общей сложности количество скважин может выйти большое – до пятидесяти. Как правильно их делать расскажут обучающие видео в Интернете.

Расширение – IV этап

Расширение – процесс более трудоемкий. Его диаметр уже составляет не 30 см, как в скважине, а все 60. Поэтому на заливку одного столба понадобится приблизительно 30 кг цемента. Вам следует залить все расширения под будущие столбы, и времени на это уйдет много – парой дней не отделаться.

Армирование – V этап

  1. На один столб должно уйти не более двух прутов арматуры. Длина одного должна составлять около 3,5 метра, при условии, что он сам достигает длины в полтора метра.
  2. Ничего страшного, если арматура торчит из столба – она пригодится как виброуплотнитель. Во время заливки бетона с такой арматурой вы минимизируете образование пузырьков воздуха.

Заливка – VI этап

Стоит подумать о гидроизоляции, а с ней лучше всего справится рубероид. Бетонирование скважин следует делать как можно скорее – делайте сразу несколько штук параллельно. Залить нужно все столбы, и лучше всего в этом деле поможет бетономешалка – с ней процесс не столь долгий.

Изготовление ростверка – VII этап

Плита перекрытия, или просто щит, перед выставлением должна быть обшита полиэтиленом. Опалубка укрепляется обычными шпильками. Прямо на те же шпильки укладывается арматура, которую затем мы укрепим пластмассовыми стяжками.

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

  • разметка участка под сваи;
  • бурение скважины на расчетную глубину;
  • армирование свай;
  • заливка скважины бетоном;
  • бетонирование ростверка.

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

Технология бурения

  1. На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
  2. Произвести сборку бура, настроить его на проектную глубину.
  3. Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
  4. Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.

Столбчатый и свайный фундамент ТИСЭ

Этот тип оснований может возвести даже неопытный строитель. Ведь запас прочности усовершенствованных столбчатых опор покроет любые просчеты в конструкции фундамента. Одна опора выдерживает 10-тонную нагрузку, а такие опорные элементы расположены по всему периметру фундамента с шагом в 1,5 метра.

Сооружение свайного или столбчатого фундамента по ТИСЭ технологии происходит следующим образом:

  • Вначале со строительной площадки удаляют верхний слой грунта, снимая 30-сантиметровый горизонт плодородной почвы. Грунт уносят за пределы стройплощадки – его можно использовать в качестве подсыпки в сельскохозяйственной зоне или в зоне ландшафтного обустройства.
  • Далее, площадку выравнивают и на ровной поверхности размечают границы основания, маркируя положение каждого столба или сваи. Причем опорные столбы маркируются от углов фундамента и далее по периметру с шагом в полтора метра.
  • Закончив маркировку опорных поверхностей фундамента можно заняться земляными работами. Причем данный процесс можно автоматизировать или облегчить, используя в качестве основного инструмента особый бур для фундамента тисэ. Этот инструмент представляет собой классический бур, диаметр которого равняется диаметру цилиндрической части опорной колоны, дополненный выдвижным (в горизонтальной плоскости) лезвием (плугом), с помощью которого можно обустроить коническое утолщение у подошвы опоры.

При этом диаметр расширенного конуса равен 500 миллиметрам, а диаметр цилиндрического тела опоры не превышает 250 миллиметров.

  • Завершив бурение скважины под опору можно приступать к следующей процедуре – армированию скважины. Этот процесс предполагает введение в тело скважины длинных прутков, сечением 10-14 миллиметров, концы которых будут согнуты немного в бок. Неплохие результаты демонстрирует и П-образный контур из такого же арматурного прутка, введенного в скважину вверх ногами.
  • После завершения армирования в тело скважины можно ввести элемент гидрозащиты – ввернутый в трубу лист рубероида, который защитит фундамент от контакта со стенками скважины.
  • Цокольная опалубка столбчатого или свайного фундамента оформляется в виде цилиндра, размещенного поверх среза скважины.
  • Заливку фундамента выполняют послойно, доливая в скважины по 25-30 сантиметров бетона (марки М200 или М300). После чего слой нужно штыковать или прессовать, для уплотнения раствора. Заливку производят в один проход. Поэтому бетон нужно заказать заранее. Заполнив бетоном скважины опорных элементов, переходят к заполнению цокольной опалубки. И лишь залив цоколь переходят к обустройству ростверка столбчатого основания.
  • Ростверк обустраивается из готовых балок, связываемых на столбах с помощью армированной стяжки. Альтернативой такому варианту является монолитный ростверк, заливаемый в горизонтальную опалубку (желоб), установленную поверх цокольных опалубок (столбов).

Почему фундамент ТИСЭ стал таким популярным?

Неспроста такой фундамент гордо был наречен как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить бани любой сложности и на почти любом грунте, кроме скал. Причем довольно солидные бани — двухэтажные, и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для ТИСЭ.

И, наконец, отзывы на фундамент ТИСЭ говорят о том, что он по подсчетам обходится в два раза дешевле, чем классический ленточный – ведь при его возведении значительно сокращается объем земляных работ и количество расходуемого бетона.

Что такое технология ТИСЭ

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». По своей сути, это метод возведения частного домостроения при помощи специального набора инструментов.

Автор технологии Яковлев Рашид Николаевич. Он рассматривал строительные материалы и техники, которые, не требуя больших финансовых затрат, давали возможность заняться возведением дома самостоятельно.

Набор инструментов для строительства по технологии ТИСЭ

Согласно точке зрения автора, существенно снизить затраты на строительство можно, если не использовать тяжелую строительную технику. При этом для возведения качественного строения далеко не всегда получается обойтись существующим ручным оборудованием.

Например, для монтажа фундамента на песчаном или глинистом грунте приходится рыть котлован, а сделать это без специализированной техники очень непросто. Именно поэтому Яковлев разработал специальные бур, с помощью которого можно устанавливать сваи ТИСЭ – технология позволяет не только упростить процесс возведения фундамента, но и применять его даже на песчаной или глиняной почве. Помимо этого, чтобы упростить процесс возведения стен, он сконструировал специальную съемную опалубку (форму для литья бетонных блоков).

По мнению автора, подобные инструменты:

  1. Позволяют строить дом самостоятельно даже без специальных строительных знаний и навыков.
  2. Ускоряют, упрощают и удешевляют весь строительный процесс за счет полного отказа от дорогостоящей специализированной техники.

Строительство дома по технологии ТИСЭИсточник kamtehnopark.ru

Так как основными целями разработки технологии индивидуального строительства и экологии являются упрощение строительного процесса и удешевление строительства, Яковлев Рашид Николаевич предложил следующее оборудование:

  1. Специальный бур для бурения скважин под сваи. Технология ТИСЭ фундамент предполагает свайного типа. Принцип его создания прост – с помощью бура в земле бурятся скважины, главная особенность которых в том, что окончание скважины шире, чем начало. После подготовки скважин в землю устанавливается арматура и заливается бетонный раствор, для которого используются высокопрочные марки цемента. Именно большое, в сравнении с традиционными сваями, опорное основание позволяет применять сваи под фундамент по технологии ТИСЭ при любом грунте. Буры выпускаются производителями в нескольких вариантах, которые различаются по диаметру готовых скважин.
  2. Переставная опалубка используется для изготовления материала для стен. Она бывает трех видов (ТИСЭ-1, ТИСЭ-2, ТИСЭ-3) в зависимости от требуемой толщины стеновых элементов. Так, опалубка ТИСЭ-3 позволяет изготавливать блоки шириной 38 см, из которых возводятся несущие стены, а при помощи ТИСЭ-1 можно подготовить материал для внутренних перегородок дома.

Помимо основных инструментов, для технологии ТИСЭ были разработаны дополнительные материалы, позволяющие упростить строительные работы и улучшить качество возводимого в соответствии с ней жилья – утеплители, арматура, сетки из стекловолокна, уплотнители цементного раствора, смесители для бетона и прочее.

По мнению Яковлева, именно подобные инструменты и оборудование позволит строить качественные дома с максимальной экономией бюджета.

На сегодняшний день технологию ТИСЭ используют многие строительные фирмы, также, оборудование доступно для приобретения частными лицами, желающими строить самостоятельно.

Фундамент, выполненный с применением ТИСЭ-оборудованияИсточник 24stroim-dom.by
