Технология строительства УШП фундамента своими руками

Конструкция утепленной шведской плиты УШП

УШП – утепленная шведская плита является разновидностью плитного фундамента. Данная технология получила свое распространение в малоэтажном (до трех этажей), индивидуальном, частном строительстве.

Зарождение данной технологии произошло в холодных скандинавских странах. Поэтому, в названии имеется отсылка к такой стране как Швеция. Высокая эффективность данной утепленной плиты полюбилась нашей стране сравнительно недавно, порядка двадцати лет назад.

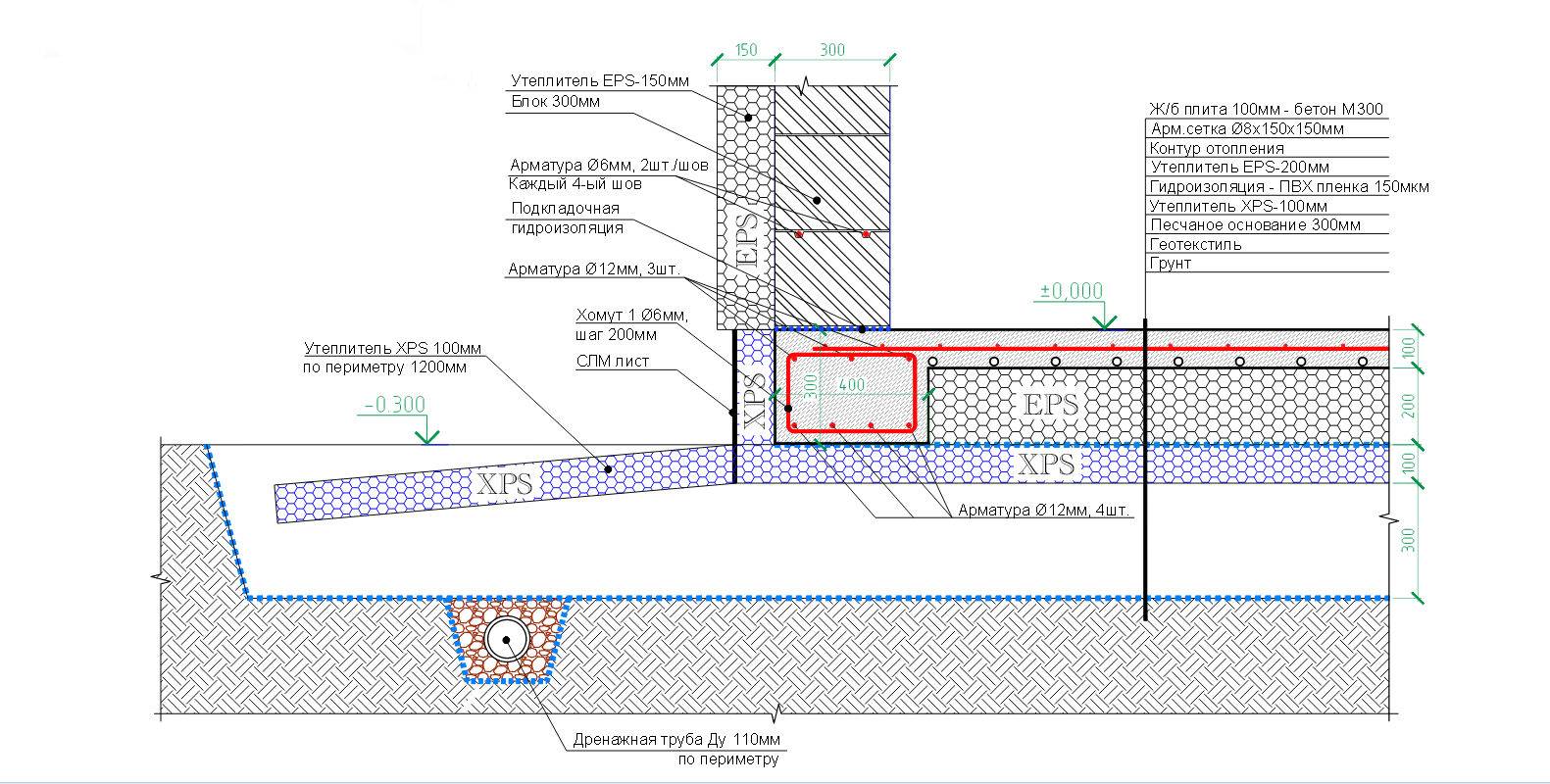

Конструкция утепленной шведской плиты

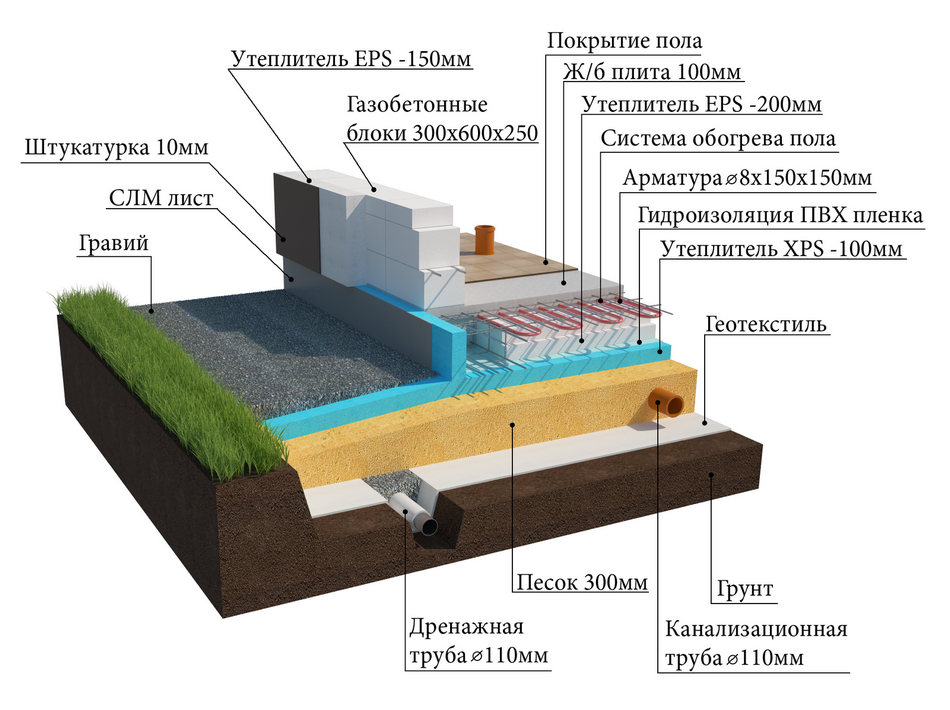

Конструкция утепленной шведской плиты, представляет собой слоеный, мелкозаглубленный пирог. Каждый слой которого несет определенное назначение

Чтобы данный фундамент служил вам долго, следует уделить внимание каждому слою. Не просто не забыть про какой-либо слой, а каждый слой уложить правильным образом

Только так вы получите ощутимый эффект в экономии на строительстве и общей теплоэффективности вашего дома.

Итак, такой слоеный пирог как УШП состоит из:

• Геотекстиль;
• Дренажная система как по краям плиты, так и не посредственно под ней, если это требует специфика грунта. (Например, весенний паводок и высокое залегание грунтовых вод)
• Подвод коммуникаций (водопровод, канализация, электричество);
• Песчаная подушка 300-500мм.;
• Первый слой утеплителя 100мм;
• Второй слой утеплителя 100мм, с перекрытием швов первого слоя;
• Арматура диаметром 10-20мм в зависимости от расчетной массы дома. (Арматура укладывается сеткой с ячейкой 150х150мм);
• Система водяного, теплого пола;
• Бетонная стяжка от 100мм, в зависимости от расчетной массы дома;
• Чистовое покрытие пола (плитка, линолеум, ламинат, паркет);

Важно: стальную арматуру, категорически запрещено варить электросваркой. В местах сварки, возникает локальный перегрев металла, что ухудшает её прочностные свойства

Арматуру, разрешено только вязать стальной проволокой.

Важно: если, в результате расчета нагрузки дома, толщина фундамент получается более 350-400мм, то строительство такого фундамента считается не целесообразным. Следует выбрать другую технологию, например, технологию ленточного фундамента

Следует так же понимать, что и меньше 150мм, плита не может быть.

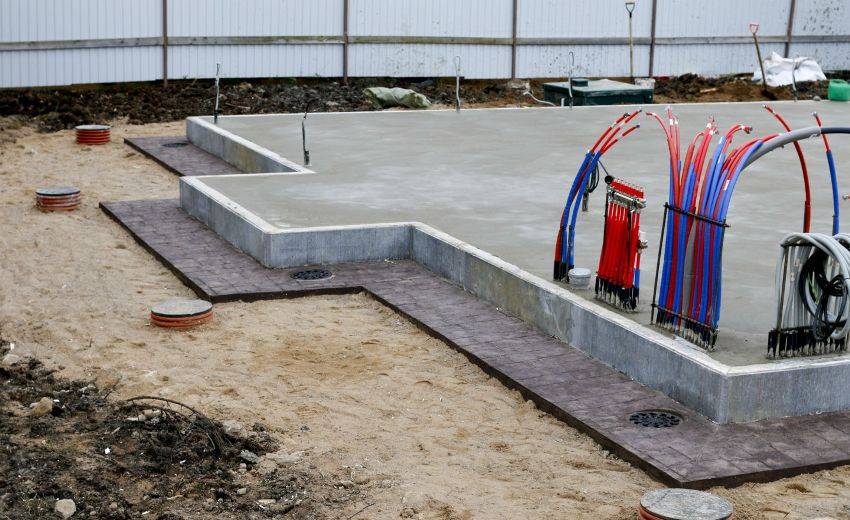

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 – 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

• технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
• особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
• основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
• фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
• утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
• плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

• устройство такого основания подразумевает большие финансовые затраты;
• устройство подвальных помещений данная технология не предусматривает;
• теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
• пенополистирол подвержен риску повреждения вездесущими грызунами;
• нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
• покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
• этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Что такое монолитная бетонная плита

Плитные фундаменты подходят для домов от одного до трех этажей. Все плитные фундаменты относятся к одному из следующих видов:

• Незаглубленное монолитное основание. При таком методе фундамент возводится прямо поверх несущего грунта, без выкапывания котлована (достаточно только срезать растительный слой почвы).
• Мелкозаглубленное основание. Обычно это неглубокий котлован обычно не более 50 см.
• Глубокозаглубленное основание. Его можно заглубить до двух и более метров. Как правило, к такому способу прибегают при строительстве домов с цокольным этажом.

Каковы основные плюсы и минусы монолитной плиты? В целом они совпадают с теми же показателями для утепленной шведской плиты. Дополнительный минус только один: для классической монолитной бетонной плиты потребуется утепление.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

• при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
• в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
• монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
• еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
• такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

• невозможность обустройства подвального помещения;
• слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
• сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Плюсы и минусы

Сначала о достоинствах шведской плиты. Комплексная технология возведения не требует серьезных вложений. Основа фундамента сооружается без привлечения спецтехники, небольшим количеством работников. В сравнении с другими типами фундаментов помимо низкой себестоимости имеются другие преимущества УШП:

• теплоизоляция исключает промерзание грунта под бетонной платформой;
• снижается риск усадки и вспучивания;
• при прокладке теплового водяного контура оптимизируются затраты на отопление сооружения;
• сборка УШП осуществляется оперативно, в короткие сроки;
• верхний слой фундамента выполняет функцию чернового пола, на который можно укладывать любые напольные покрытия;
• здание защищено от сырости и плесени;
• возможность применения утепленных плит в условиях с суровым климатом, где бывают периоды повышенной влажности и сильных морозов;
• долговечность фундамента, не нужны промежуточные ремонты УШП.

Ограничена область применения плит, УШП нельзя обустраивать на илистых, заторфованных и плодородных почвах без срезки верхнего слоя.

У технологии имеются два существенных минуса. В доме нельзя обустроить погреб, подвал или соорудить цокольный этаж. Доступ к коммуникациям, находящимся в толще фундамента, затруднен, необходимо использовать стройматериалы достойного качества.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.
