Почему стоит выбрать фундаментную плиту при строительстве гаража

Порядок выполнения операций на каждом этапе строительства

Многие застройщики отдают предпочтение комбинированной конструкции бетонного гаража.

Технология постройки гаражного помещения комбинированного типа предусматривает выполнение следующих работ:

  1. Производство земляных мероприятий.
  2. Возведение фундаментной основы.
  3. Сооружение стен.
  4. Монтаж крыши.
  5. Бетонирование пола
  6. Установку въездных ворот.

После окончания строительных мероприятий выполняются работы по благоустройству. Рассмотрим специфику выполнения отдельных этапов.

Необязательно делать монолитный гараж из бетона самостоятельно – всегда есть возможность заказать готовую конструкцию у одного из производителей

Заливка фундамента своими руками

Осуществляя заливку, на каждом из этапов нужно придерживаться алгоритма выполнения работ.

Подготовительные работы

Работы начинаются с того, что нужно выбрать место для гаража. Если его возводят на уже застроенном участке, то еще на этапе проектирования определяют ориентацию относительно имеющихся объектов, учитывая размеры и границы постройки.

После этого делается разметка участка, чтобы начать копать траншею. Для этого размечаются 2 прямоугольника — наружный и внутренний (грунт между ними будет изыматься). Процедура проводится путем забивания колышков в вершинах прямоугольника, между колышками натягивается бечевка. Обязательно проверяется правильность сторон, это касается и внутреннего, и внешнего прямоугольника. Ширина и длина уже указаны в проекте.

Установка опалубки

Возможны 2 варианта — установка съемной или несъемной опалубки. Последняя представляет собой специальные блоки, которые соединяются между собой. На следующем этапе в них вставляется и вяжется арматура. После этого заливают раствор цемента, когда он застынет, то фундамент получит дополнительную теплоизоляцию.

Съемная опалубка представляет собой конструкцию, сколоченную из досок. Из них формируют своеобразные ящики, только без крышки и дна. Эти конструкции выставляют по уровню, дополнительно укрепляют раскосами и подпорками. Доски скрепляют между собой гвоздями

Важно обеспечить надежные крепления, поскольку бетонная смесь будет оказывать сильное давление, и если элементы конструкции плохо закреплены, ее разорвет

Раствор заливают только после укладки арматуры. Когда смесь застынет, опалубку аккуратно снимают, а полученную конструкцию обмазывают битумом или мастикой — это гидроизоляция, которая защитит фундамент от влаги.

Армирование фундамента

Армирование чаще всего производится для ленточного фундамента. Из прутьев делают каркас, для этого используются стержни сечением 8-15 мм в зависимости от размеров конструкции. Их фиксируют с помощью металлической проволоки.

Прутья помещают на расстоянии не менее 20 см друг от друга. Такой прием используется и при устройстве конструкции ленточно-свайного типа.

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

  • длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
  • универсальность. Такой фундамент можно заливать на любых почвенных участках;
  • поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
  • хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
  • на плитном фундаменте можно устраивать пол без черновой основы;
  • простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
  • такой фундамент используется под строительство любого сооружения;
  • тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

К сожалению, фундамент имеет и определенные недостатки:

  • высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
  • не рекомендуется использование на участках, имеющих уклоны;
  • возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
  • в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
  • перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Основные ошибки и советы по строительству

Понимая принцип строительства, частный застройщик может своими силами заложить плитный фундамент под гараж. Но несмотря на доступность технологии, начинающие мастера допускают такие ошибки:

  1. Бетон низкого или, наоборот, слишком высокого качества. Для строительства фундамента под гараж оптимальные марки бетона М250 – М350. Бетон М200 и ниже будет недостаточно прочным для проектных нагрузок или такая плита разрушится раньше срока под действием деформационных сил грунта.

    Выбор бетона марок М400 и выше может оказаться экономически нецелесообразным в заданных условиях.

  2. Слишком много арматуры. Монтаж арматурного каркаса требует строго расчета и соблюдения правил вязания арматурных стержней. Готовую сетку укладывают в один или два слоя в зависимости от толщины плиты. Любой другой металлолом не подходит для армирования основания.
  3. Послойное заливание бетона. Когда ведется не крупномасштабное строительство, мастер старается все сделать своими руками, в том числе замешать раствор для стяжки. При этом нужно учитывать, что бетон по всей поверхности нужно заливать одновременно, иначе предыдущий слой успеет схватиться и массив монолита будет иметь неоднородную структуру, что скажется на его качестве. Поэтому для работы с раствором стоит привлечь помощников.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Подготовительные работы

Строительные работы начинают с подготовки участка, на котором будет сооружаться гараж. Устройство места под фундамент осуществляется в два последовательных этапа, с особенностями которых нужно разобраться.

Разметка

Очень важно заранее определить размеры фундаментного котлована и разметить территорию, где он будет выкапываться. Делать фундамент без предварительной разметки нельзя, так как в будущем из-за этого появятся проблемы с созданием крыш или стенок

Чтобы правильно разметить участок, понадобятся такие инструменты:

  • шнурка;
  • колья;
  • рулетка;
  • шпагат.

Сначала в одном из углов будущего строения устанавливается колышек, после чего определяют остальные углы и устанавливают на их месте оставшиеся разметочные колья. Затем между колышками натягивают шнурку, которая является границей гаража и фундамента.

Какой должен быть фундамент под гараж?

Рассмотрим, как делается фундамент, на примере возведения гаража без подвала. При этом стены постройки планируется сделать из шлакобетонных блоков, что продиктовано их относительно невысокой стоимостью в сравнении с другими материалами. Один из выгодных вариантов — фундамент из блоков ФБС.

Гараж является небольшой постройкой, поэтому для него подходит два типа обустройства «подошвы»:

  • Фундамент из блоков столбчатый. Это один из самых дешевых вариантов для легких построек. К примеру, такого фундамента будет достаточно для бани из дерева: «основу» под нее из блоков можно соорудить за один день. В свою очередь «основа» для гаража будет представлять собой специальные опорные тумбы, установленные по периметру «коробки» гаража (под точками их пересечения, стенами).
  • Фундамент из блоков ленточный подходит для более тяжелых построек небольших размеров из шлакоблоков и кирпича. Такой фундамент формируется в качестве бетонных лент, расположенных под несущими элементами здания.

Толщина фундаментной основы


Толщину железобетонной плиты под гараж выбирают, учитывая два основных параметра:

  • тип почвы;
  • проектный вес постройки.

Если почва неустойчивая и со значительной глубиной промерзания, то под силовую конструкцию вырабатывают котлован на глубине 0,6–1,0 м.

Чтобы фундамент опирался на устойчивое грунтовое основание, для него устраивают на дне выемки утрамбованную прослойку из песка средней фракции (высота слоя – 0,2–0,3 м).

Кроме геологических особенностей участка, определяющее значение имеет вес самого сооружения. Например, для одноэтажного этажа из таких легких материалов, как пеноблоки, достаточно высоты монолитной плиты в 10 см с армированием в один слой. Если застройщик проектирует двухэтажное сооружение, либо гараж из кирпича или бетона, то толщину плиту нужно увеличить на 5 см.

На практике толщину плиты для гаража принимают несколько завышенной от рекомендованных значений. Такой выбор обусловлен несколькими причинами:

  • чтобы в холодное время года лед и снег не мешали использовать распашные двери;
  • чтобы ливневая и дождевая вода не попадали вовнутрь помещения;
  • чтобы обеспечить нормальное пользование гаражом даже в непредвиденных ситуациях, например, если просядет часть фундамента, или грунт перед входом поднимется в результате действия сил пучения.

Когда стоит использовать плитное основание и почему?


Закладка плитного фундамента – практичное решение для строительства гаража на любом грунте: на подвижной почве подошва поднимается и опускается вместе со слоями земли, а на рыхлой – монолитное основание защищает гараж от неравномерной усадки. Когда на участке грунтовые воды залегают близко от поверхности земли, то качественная гидроизоляция силовой конструкции станет экраном и не позволит почвенной влаге проникнуть в стены сооружения.

Таким образом, при грамотном проектировании и соблюдении технологии строительства гараж на плитном фундаменте простоит десятки лет без трещин в полу и стенах.

Плитный фундамент характеризуется достаточной несущей способностью, чтобы выдержать давление гаража из любых строительных материалов (кирпича, газобетона, бруса), а также вес автомобиля.

В разных случаях параметры плиты и глубина котлована будут зависеть от проектных нагрузок. Технология позволяет подобрать оптимальную высоту монолита и характеристики подошвы, чтобы построить даже двухэтажную конструкцию большой площади.

Цельный или из ж/б плит?

По способу устройства плитный фундамент может быть двух видов:

  1. Монолитной, когда в подготовленном пространстве монтируют арматурный каркас и заливают его бетонным раствором.
  2. Сборной – на подушку укладывают заводские железобетонные плиты, а сверху делают стяжку небольшой высоты.

Относительно эксплуатационных характеристик, оба варианта подходят для строительства гаража.

Поэтому выбор индивидуального застройщика между монолитом и ж/б плитами основывается на материальных возможностях и личных предпочтениях.

Подготовка материалов и начало строительства

Толщина монолитной плиты под гараж и песчаной подушки зависит от почвы, на которой будет строительство. Неустойчивая, подвижная, глубоко промерзающая земля требует котлована глубиной 60-100 см. Плотная устойчивая почва, не подверженная влиянию грунтовых вод позволяет обойтись прослойкой песка в 20-30 см.

Толщина фундаментной плиты под гараж зависит не только от качества почвы, но и от веса гаража. Одноэтажное строение из легких материалов можно ставить на облегченную плиту под гараж толщиной 10 см. Гараж из кирпича требует увеличения толщины плиты на 5 см.

Схема фундамента под гараж из монолитной плиты:

Размер котлована должен соответствовать периметру гаража плюс 20-50 см. с каждой стороны. Определив толщину плиты гаража и песчаной прослойки, выполняют расчет необходимого объема песка и бетона: длина фундамента × ширину × толщину плиты (песчаного слоя).

Бетон для строительства фундамента должен обладать характеристиками:

  • прочность на сжатие М300-М400;
  • подвижность П3;
  • минимальная водонепроницаемость W4;
  • минимальная стойкость к промерзанию F200.

Некоторые строители советуют поверх песка засыпать слой щебня толщиной 10-20 см. Мелкий камень служит дренажом и необходим, если грунтовые воды расположены близко.

Арматура для сетки должна иметь диаметр сечения не меньше 1,5 см. Прутья укладывают перекрестно, на расстоянии около 20 см. Для устойчивости конструкции используют два слоя арматурной решетки, расстояние между которыми около 5 см.

Кроме бетона, песка, щебня и арматуры потребуются:

  • лопаты;
  • доски для опалубки;
  • крепеж;
  • бетономешалка;
  • разметочный шнур и уровень.

В подготовленный котлован засыпают слой песка, который обильно поливают водой и дают полностью высохнуть. Песок считается достаточно утрамбованным, если на нем не остаются следы после того, как прошел человек.

Поверх песка засыпают щебень или гравий, которые так же тщательно утрамбовывают. Верхний слой утрамбованной подушки заливают тонким слоем бетона – это подбетонка. При большой подвижности почвы подбетонку укрепляют одним слоем арматурной сетки.

Гидроизоляция, опалубка и заливка

Существует несколько способов гидроизоляции монолитной плиты–фундамента. Самый распространенный и простой в исполнении – использование рулонной гидроизоляции.

Современные материалы (стеклоизол, рубемаст ит.п.) гораздо прочнее применявшегося в прошлом рубероида. Они относительно эластичны, не ломаются на сгибах и устойчивы к перепадам температур.

Для защиты бетонной плиты снизу материал укладывают на подбетонку или прямо на подушку, склеивают швы при помощи газовой горелки. Края материала загибают вверх на 10-20 см.

Второй по частоте использования способ гидроизоляции плиты-фундамента – обмазочная гидроизоляция – модифицированный битум наносят кистью или валиком на подбетонку, а после высыхания поверх заливают плиту. Боковые стороны и верх застывшей плиты также обрабатывают раствором.

Менее распространена проникающая гидроизоляция, которая основана на химической реакции и действует длительное время, запечатывая мельчайшие трещины, образующиеся в бетоне. Это самый дорогой способ и в строительстве гаражей он используется крайне редко.

Для изготовления опалубки используют доски толщиной 2-2,5 см. Их сбивают в деревянные щиты, которые устанавливают по периметру котлована, плотно подгоняя друг к другу. Каждый щит должен иметь несколько внешних опор.

На подготовленное основание укладывают арматурную сетку. Слои арматуры могут быть сварены или стянуты проволокой. Проволоку предпочтительнее использовать на подвижном грунте – она позволяет конструкции сохранять плавучесть и предотвращает появление трещин.

Торцы плиты должны быть заармированы в форме буквы П. На опорные части прутьев надевают специальные подставки-подпорки в виде гриба. Также для опоры сетки можно использовать любые железные предметы. Например, часто используют порезанный на части рельс или куски железной трубы.

Заливку плиты под гараж осуществляют от углов к центру. Оптимальный слой бетона под и над арматурой составляет 4-5 см. Залитый бетон желательно обработать строительным вибратором.

Благодаря этому устройству бетон распределится равномерно и в плите не останется полостей.

Через сутки после заливки бетон необходимо обильно полить водой. Если на улице жарко, плиту укрывают пленкой. Время полного высыхания плиты зависит от температуры воздуха:

  • от 10 до 20 градусов Цельсия – 13-15 дней;
  • выше 20 градусов Цельсия – 9-10 дней.

При большой амплитуде колебания дневных и ночных температур время высыхания бетона рассчитывают по среднесуточной температуре. Продолжать строительство гаража можно, если плита приобретет 70 % прочности.

Расчет плитного фундамента

Теперь рассмотрим какое количество материалов потребуется для строительства плитного фундамента.

Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно, которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора. Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

  • 23 м2 геоматериала;
  • 1,6 м3 песка;
  • 3,2 м3 щебня;
  • 2,4 м3 бетона;
  • 216 погонных метров арматуры сечением 10 мм;
  • Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента. Также следует заметить, что потребуется минимум 16 метров погонных теса для строительстваопалубки

Также следует заметить, что потребуется минимум 16 метров погонных теса для строительстваопалубки.

Виды фундаментов для гаража

Для любых построек, где требуется фундамент, обычно возможен выбор из нескольких видов основ. Каждый вид подходит под какие-то определенные почвы, отличается сложностью установки и другими характеристиками.

Далее рассмотрим все возможные виды основ, подходящие под гаражи.

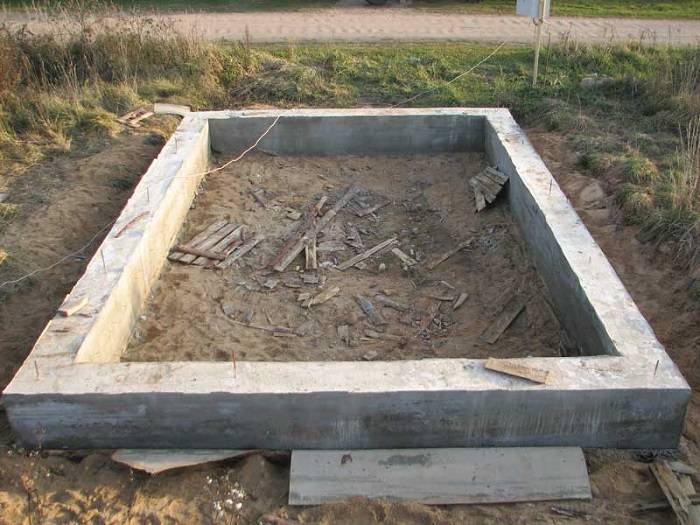

Ленточный

Возведение ленточного фундамента для гаража происходит так, как описывает название. Под всеми несущими стенами делается монолитная конструкция в виде бесконечной ленты. Подобный вид основы требует много сил, средств, но зато он наиболее прочный и долговечный.

Ленточная конструкция может быть заглубленной, тогда она устанавливается на слой почв, находящийся ниже глубины промерзания. Это слишком крепкая конструкция для строений с небольшим весом. А вот мелкозаглубленный ленточный фундамент как раз подходит для объектов из бревен, блоков. Его глубина заложения обычно не оказывается ниже 70 см.

Ленточный фундамент обычно оказывается лучшим решением для строительства гаража

Плитный

Это один из самых мощных видов конструкций, который подойдет для построек из блоков, кирпича, бревен. Такая основа называется плавающей, так как она выдерживает движение любых почв, даже торфяных или глинистых.

Такая основа обязательно делается на песчано-гравийной подушке, а отливается обычно чуть больше, чем под размер гаража. Среди положительных черт плитных конструкций под гараж — скорость строительства низкая, а прочность высокая. Но смотровую яму или подвал сделать не получится, а для возведения потребуется кран.

В плитном фундаменте под гараж не получится сделать смотровую яму

Свайный

Слабые почвы не выдержат большой нагрузки фундамента, поэтому его можно поставить на более плотные слои почвы, располагающиеся на глубине. Свайная основа гаража позволит защититься от движения почв, от их неисправимых неровностей, и, при правильной сборке, правильно распределит вес строения на землю.

Сама конструкция представляет собой сваи, которые размещены на равных расстояниях друг от друга и соединены балкой, которая называет ростверком. Ростверк может быть деревянным или металлическим.

Сваи могут быть винтовыми, забивными и буронабивными. Здесь:

  • Забивные обычно для гаражей не используются, так как они слишком дорогие, массивные и требуют привлечения дополнительной техники для установки.
  • Винтовые сваи делаются из металла, на их концах есть лопасти, чтобы их можно было ввинтить в почвы. Они могут использоваться для построек малой этажности.
  • Буронабивные сваи предполагают, что в земле будут сделаны скважины, наполняемые бетоном. Потом верхние части опор связываются ростверком. Сваи могут быть укреплены армированной сеткой.

Свайный фундамент отлично подойдет на болотистых и подвижных почвах

Столбчатый

Здесь возводят столбы из камня, кирпича или бута, с шагом примерно по 1 – 2,5 метра в зависимости от величины конструкции. Столбы ставятся на местах пересечения стен и во всех углах. Связываются столбы балками.

Такой фундамент подойдет для легких почв, которые не склонны к движению, а также глубоко промерзающих.

Стоимость такой гаражной основы средняя, сделать ее можно быстро, и даже гидроизоляции не потребуется. Отлично подходит для простых малоэтажных сооружений, однако, не позволяет сделать подвал.

Конструкция столбчатого фундамента

Требования к основанию и влияние на него типа грунта

Самое основное требование, это прочность. Конструкция фундамента должна выдерживать нагрузку от стен и при этом не проседать во избежание трещин.

Второе, это практичность — некоторые виды фундамента могут служить не только основанием для стен, но и полом для будущего гаража. И последнее, это то, что конструкция должна быть максимально защищена от негативного влияния грунта, на котором она устанавливается. Например, это пучинистость и высокая влажность.

Исходя из этих требований, можно сделать вывод какой фундамент для гаража из пеноблоков предпочтительнее.

Если тип грунта пучинистый, например, глина или суглинок, то можно применять два вида фундамента —это свайно-винтовой и плитный. Ленточный фундамент сразу отпадает, т. к. его потребуется заглублять ниже точки промерзания почвы, а это потребует дополнительных затрат.

Свайно-винтовой не очень подходит для такой постройки как гараж, т. к. обязательно возникнет проблема с организацией пола, к тому же при строительстве гаража зачастую требуется организовать в нем смотровую яму, что в данном случае сделать будет невозможно.

Плитный фундамент в данном случае будет являться лучшим вариантом, т. к. одновременно будет использоваться и как пол гаража, к тому же проблем с организацией смотровой ямы не возникнет.

При высоком уровне грунтовых вод вариант с основанием в виде монолитной плиты тоже будет предпочтительнее всех остальных, по той причине, что его не нужно заглублять на большое расстояние, а достаточно опустить на глубину не более 30 см.

Если грунт песчаный или каменистый, то можно использовать ленточный фундамент мелкого заложения на песчаной подушке. В дальнейшем придется отдельно заливать пол, что не очень удобно. Плитный фундамент, за счет того, что он изготавливается одной монолитной армированной плитой, будет надежнее.

Из всего сказанного выше можно сделать вывод, что при прочих равных условиях плитный фундамент как нельзя лучше подходит для строительства на его основе гаража. Рассмотрим как правильно сделать плитный фундамент своими руками.

Варианты конструкции

Универсальность монолитной плиты в качестве фундамента обусловлена возможностью выбора между обычной, армированной по краям и облегченной конструкцией.

Обычная монолитная плита представляет собой сплошное, заглубленное или расположенное на поверхности земли, основание толщиной 10-60 см.

Армированная по краям конструкция может располагаться на любой удобной глубине (обычно 1,5-2,5 м.) и представляет собой ровный слой монолита, по периметру которого выше уровня земли поднимаются ребра жесткости.

При помощи опалубки они также заливаются бетоном и впоследствии могут смыкаться сверху, образуя монолитный короб, который может служить одновременно фундаментом для гаража, подвалом или цокольным этажом. Из-за дороговизны и сложности такую конструкцию в частных гаражах используют редко.

Облегченный вариант фундамента прост в исполнении и позволяет сэкономить на бетоне и арматуре. Он подходит для гаражей из легких материалов: дерева, пеноблоков, не тяжелых каркасных конструкций. Облегченный фундамент заливается на основе арматурной сетки, образующей квадраты со стонами от 1 м. до 1,5 м.

Он похож на ленточный, но в ленточном залитая бетоном арматура является опорой для несущих стен. При устройстве облегченного монолитного фундамента нагрузка распределяется равномерно по всей его площади. Сверху облегченного фундамента может быть залит небольшой слой бетона, образующий пол, но может быть положен и любой другой, подходящий для гаража пол.

Расчет плитного фундамента

Теперь рассмотрим какое количество материалов потребуется для строительства плитного фундамента.

Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно, которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора. Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

  •  23 м2 геоматериала;
  •  1,6 м3 песка;
  •  3,2 м3 щебня;
  •  2,4 м3 бетона;
  •  216 погонных метров арматуры сечением 10 мм;
  •  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента. Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки

Устройство опалубки, процесс армирования

Чтобы ленточный фундамент соорудить правильно, вырытые каналы обязательно окантовываются деревянными досками, фанерой, кусками металлочерепицы. Все звенья платформы скрепляются шурупами или гвоздями. Полученная конструкция выступает за пределыгрунта минимум на тридцать сантиметров. Сразу продумывайте ходы для канализационных труб.

На дно углублений трамбуется песок для снижения нагрузок на ленточный фундамент в межсезонье и для экономии денежных средств. Поверх смоченного водой песка укладывается и выравнивается слой щебня. Также делается гидроизоляция ленточного фундамента своими руками. Слой полиэтиленовой пленки или рубероида подойдет.

Процессы армирования проходят по отработанной схеме. Для усиления металлической формы арматурные стержни крепятся проволокой для получения квадратных ячеек. В траншеи части армирования не должны соприкасаться со стенками опалубки, чтобы «скелет» оказался внутри монолита.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
