Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу

Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

Правила выбора

Маркировку изделий наносят на торце стержня, в некоторых случаях обозначение ставят на боку элемента. При выборе изучают марку стали, чтобы определить нишу использования.

По способу монтажа разделяют модели фундаментных шпилек:

  • для съемной установки, такие варианты не работают на трение, только на распор;
  • глухой заливки (невозможно разобрать);
  • устанавливаемыми по частям (верх вкручивают в забетонированный низ).

По условиям работы различают варианты:

  • конструктивные, которые ставят для крепежа оборудования в большим весом;
  • расчетные — принимающие усилия при функционировании машин.

Типы и виды анкерных болтов

По технологии установки анкерные болты классифицируются следующим образом: механические и химические. Механические, в свою очередь, делятся на:

  • закладной анкер (для затвердевания в бетонном растворе);
  • забивной анкер(для монтажа в твёрдую основу с предварительно забитой в отверстие втулкой);
  • клиновый анкер (фиксируется за счёт расширения при монтаже);
  • болт с кольцом (для натягивания тросов, надевания цепей) крепят к тонким перегородкам из бетона;
  • болт с крюком (с большой областью расклинивания) для создания шарнирных систем, натягивания кабеля, подвески тяжёлого светильника;
  • распорный анкер (использует увеличенную силу трения и упора распорной гильзы, пружинного кольца или капроновой втулки);
  • двухраспорный болт (с двумя подвижными муфтами) для обеспечения повышенной безопасности сверхпрочным креплением;
  • болты изогнутые (для фундаментных работ);
  • болты в соединении с анкерной плитой (для монтажа в жидкий бетон);

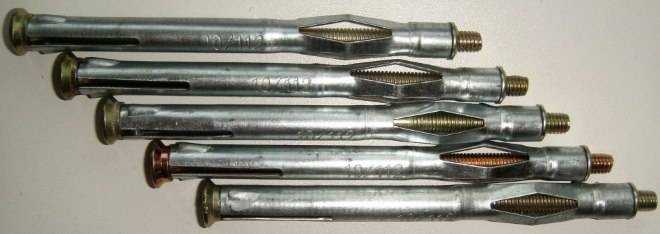

  • рамный анкер (в сборке деревянных и пластиковых оконных рам) имеет потайную головку;
  • дюбель-болт складной (имеет стопорное крыло на крепёжном конце) для крепления тяжёлых предметов в пустотелых конструкциях.

По особенности эксплуатации анкерные болты делятся на два вида:

  • конструктивные (типовые, при устойчивости самой конструкции);
  • расчетные (предполагаемая нагрузка рассчитывается для конкретного случая).

Установка химических анкеров. Об этом читайте в следующей статье. А тут статья про рамные анкеры.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Классификации

По срокам эксплуатации выделяются анкеры:

Постоянные.

Временные.

По размерам крепежные элементы разделяются на:

  • Малые (длиной до 5,5 см и диаметром до 0,8 мм).
  • Средние (длиной до 12 см и диаметром до 1,2 см).
  • Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

  • Для плотных бетонных, кирпичных или каменных материалов.
  • Для пустотелых кирпичных и бетонных оснований.
  • Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Механические

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Химические

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол. Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

  • Клиновые.
  • Распорные.
  • Забивные.
  • Винтовые.
  • Втулочные.
  • Разжимные.
  • Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные


Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Крепление лежня к фундаменту. Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

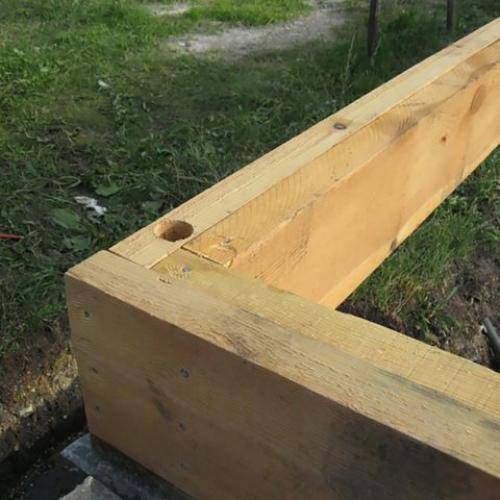

Первый способ, инструкция по укладке лежня:

  1. При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
  2. Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
  3. Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
  4. Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
  5. Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

  1. Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
  2. Упор. Анкерный прочный болт самостоятельно компенсирует нагрузки.
  3. Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

  1. Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
  2. Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.
  3. Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
  4. При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
  5. Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Расчет анкерных болтов

При вычислении типа и размера крепежа принимают во внимание материал, в который нужно закрутить анкер, и величину нагрузки на метиз. Простые скобяные изделия выдерживают 230 – 500 кг, а укрепленные химическим способом противодействуют 700 кг. Расчет фундаментных болтов учитывает факторы:

Расчет фундаментных болтов учитывает факторы:

  • динамические характеристики, которые зависят от направления приложения силы;
  • статическое давление не меняется и принимается по расчетным показателям из таблиц.

Производители указывают прочность при паковке, но конструкторы рассчитывают несущие характеристики на срез и разрыв, при этом делают стандартный запас надежности, применив соответствующе коэффициенты.

При групповой установке

Нагрузка вычисляется для болта, который больше всего подвергается негативному усилию.

Расчет анкеров для нахождения расчетного давления ведется по формуле P = -N / n + M · y1 / Σyt², где:

  • N — проектная сила;
  • M — предполагаемый момент изгибания;
  • y1 — длина от поворотной оси до самого удаленного метиза;
  • n — число анкеров;
  • yt — длина от поворотной оси до 1-го болта (учитывают прессованные и натянутые крепежи).

Ось обращения принимается проходящей сквозь середину тяжести несущей площади оборудования. Для сквозных колон из металла, стальных вертикальных элементов сплошного сечения и применяются похожие выражения для нахождения нагрузки растяжения. Подставляются параметры вида бетона, габариты основной поверхности, размер сжатой области под колонной.

Определение величины предварительной затяжки

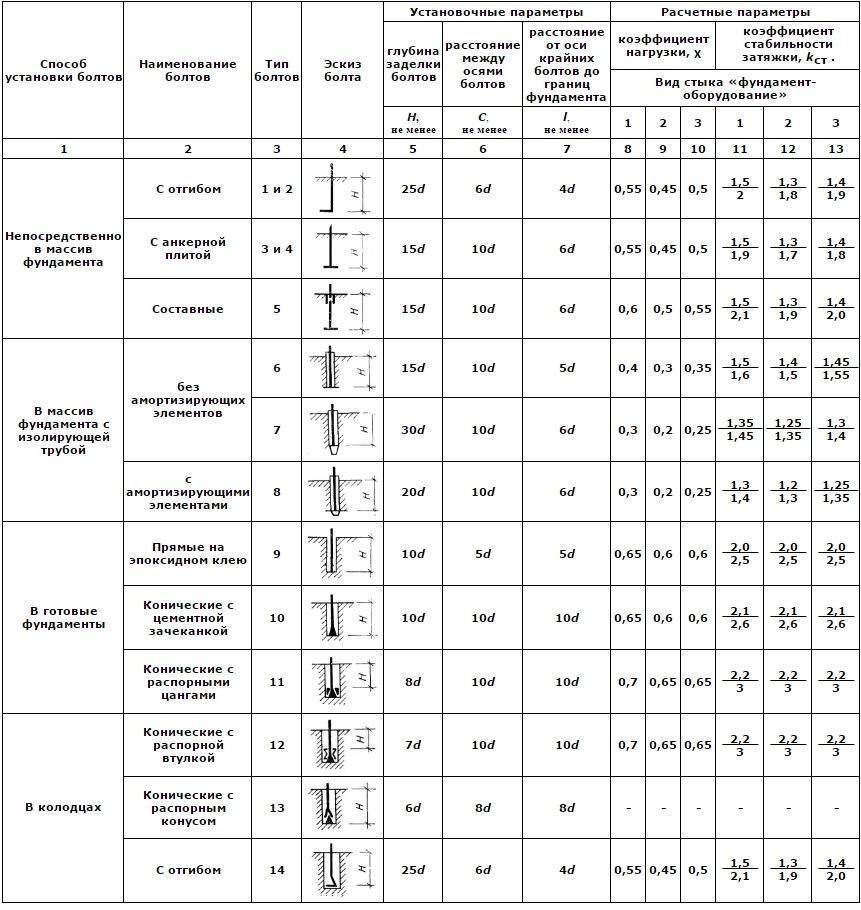

Расчетная таблица глубины заделки, расстояний между осями, коэффициента затяжки

Болты затягивают до определенной степени затяжки F, значение которой для статичного давления берется 0,75 Р, а для динамичных нагрузок используется 1,1Р, где Р означает расчетный прессинг на крепежный элемент. Затягивание строительных метизов производят вручную с помощью приспособлений с усилием до абсолютного упора.

Сечение стержней проверяется на прочность при динамическом влиянии, перед тем как установить анкер по формуле Aи = 1.8 · g · n · ко P / a · R, где:

  • g — коэффициент давления из таблицы;
  • n — множитель масштабирования, выбирается из таблицы;
  • a — показатель числа серий подачи нагрузки;
  • R — проектное сопротивление сплава (материал анкера) растяжению;
  • ко — коэффициент по таблице.

Площадь сечения стержня находят из условия надежности для динамики и статики. Коэффициент ко принимают 1,05 или 1,15.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

  1. Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
  2. Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
  3. Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
  4. Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
  5. Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение

Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность

Основные виды изделий


Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

  • изогнутые с двумя гайками и шайбой;
  • фундаментный болт с анкерной плитой;
  • анкер составного сечения;
  • съемный вид;
  • прямого типа с двумя гайкам и шайбами;
  • с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые


Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные


Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные


Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые


Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

  • стальной обоймы или из иного прочного материала;
  • резьбового штыря, вкручивающегося в кассету.

С анкерной плитой


Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор

При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции

Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Как выполняется монтаж

Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве

Глубина заделки болтов (нажмите для увеличения)

Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.

Устанавливаемые до бетонирования болты временно прикрепляют к опалубке

в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.

  • Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
  • После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
  • При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
  • После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
  • После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция

Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.

В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.

Приготовление клеящего состава производится соответственно требованиям нормативных документов

Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

Алфавитный указатель терминов на русском языке

анкер 4
анкер забивной 29
анкер закручиваемый 30
анкер инъекционный 23
анкер капсульный 24
анкер клеевой 21
анкер металлический 12
анкер механический 10
анкер пластиковый 13
анкер раскрывающийся 19
анкер распорно-клеевой 22
анкер с потайной головкой 27
анкер с пресс-шайбой 26
анкер с расклинивающей клипсой 16
анкер с уширением 15
анкер такелажный 28
анкер тарельчатый 25
анкер упорный 14
анкер фрикционный 18
анкер химический 11
анкер-винт самонарезающий 17
анкер-втулка 20
глубина анкеровки 35
глубина заделки анкера 34
глубина установочная отверстия под анкер 33
группа анкерная 5
диаметр установочный отверстия под анкер 32
диапазон температурный установки анкерного крепления 39
диапазон температурный эксплуатации анкерного крепления 40
дюбель анкерный 8
зона распорная анкера 31
крепление анкерное 1
крепление анкерное предварительного монтажа 2
крепление анкерное сквозного монтажа 3
основание строительное 6
состояние предельное анкерного крепления 37
способность несущая анкерного крепления 36
срок службы анкерного крепления 38
стержень анкера 7
элемент тарельчатый 9
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
