Особенности монтажа фундаментных подушек

Разновидности подготовки

Наиболее распространенные виды подготовки:

• песчаная;
• гравийная или щебеночная;
• бетонная;
• мембранная.

Бетонная подготовка

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

Бетонную подушку под фундамент изготавливают:

• заливкой в траншею или дно котлована без опалубки;
• установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
• в форму для фундамента сначала помещают тощий, затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Подготовка с геомембраной

Укладку фибры проводят по песчано-щебеночной подготовке, предварительно расстилают слой геотекстиля. Мембранные швы соединяют сваркой. Материал прочен и долговечен, выдерживает высокие и низкие температуры.

Необходимость фундаментной подушки

Подушка необходима для уплотнения грунта под фундаментом

Грунт под подошвой фундамента проседает после начала хозяйственной деятельности в здании или при намокании, оттаивании и промерзании. В результате возникает абсолютная или средняя осадка строения, вызванная изменением структуры почвы.

Повреждения фундаментов бывают в виде перекосов, кренов, сдвигов и закручиваний. Подсыпка помогает конструкции стен и перекрытий эксплуатироваться в проектном положении. Дом не разрушится, не появятся трещины на фасаде строения.

Подсыпку устраивают, чтобы уплотнить почву под фундаментом и уменьшить будущие деформации. Слой помогает ритмичному распределению усилий на основание, уменьшает подъем почвенной влаги на уровне капилляров.

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна составлять минимум 30 сантиметров: обычно 10 сантиметров занимает песок и остальной объем выполняют из щебня. Бетонная подушка также заливается толщиной минимум 30 сантиметров, чтобы была шире самого фундамента.

С учетом того, что ширина бетонного основания должна быть такой же или больше толщины стены (чего недостаточно для восприятия нагрузок), часто для экономии делают трапециевидную конструкцию.

Чтобы избежать необходимости заливки широкой подушки и такого же фундамента (что повлечет немалые затраты), обустраивают расширение в заглубленной части.

Как правило, углы наклона боковых стен равны 30-45 градусам, в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции дает возможность исключить опасные скалывающие или растягивающие напряжения на боковых гранях. Нижняя расширенная часть не позволяет фундаменту выдвигаться из почвы, нейтрализует воздействие касательных сил пучения при морозах.

Трапециевидное основание существенно уменьшает расходы за счет сокращения объемов арматуры и бетонной смеси. А фундамент получается надежным, прочным, с прекрасными несущими способностями.

Порядок выполнения работ

Перед тем как сделать подушку под фундамент, необходимо подготовить строительную площадку, вырыть траншеи под ленту или котлован для основания. Дно подготовленной ямы или канавы следует тщательным образом выровнять.

При сооружении ленточного фундамента подсыпку обустраивают до сборки опалубочной конструкции. Опалубка для заливки основания собирается уже после трамбовки песка, уложенного на дно траншеи. В таком случае ширина ленты фундамента будет меньше, чем ширина подсыпки на двойное значение толщины опалубочного щита. Зная, как правильно соорудить подушку под опорную конструкцию, можно выполнить все работы самостоятельно, не привлекая опытных специалистов и без использования строительной техники:

• независимо от того, каким способом копали траншею ленточного фундамента (вручную или экскаватором), стенки ее нужно выровнять;
• теперь дно следует засыпать песком; это слой толщиной не менее 15 см; в большинстве случаев в соответствии с проектной документацией требуется создать песчаную подсыпку толщиной 10 см; песка насыпают в траншеи больше из-за предстоящих манипуляций;
• разровняв поверхность предварительной подсыпки граблями, ее заливают водой;
• вновь ровняют и трамбуют.

В результате толщина песчаной подушки уменьшается и теперь составляет указанные в проекте 10 см. При создании фундамента подушка необходима для обеспечения устойчивости конструкции к деформациям грунта, является качественным выравнивающим слоем, помогает защитить подошву основания от капиллярной влаги.

На такую защиту можно рассчитывать только в том случае, если песчаный слой был качественно утрамбован. Все то, что касается толщины подсыпки из песка можно подробно узнать, посмотрев видео.

Чтобы создать качественную и эффективную подсыпку, нужно знать, каким песком для подушки фундамента засыпать котлован или траншею ленты. Выбор песка под фундамент основан на необходимости обеспечить защиту основания и самой постройки на пучинистых грунтах или создании ровной плотной площадки под плитную опору здания.

Виды фундаментных блоков

Чаще всего на практике применяются фундаментные блоки типов ФБС и ФЛ:

• Требования к производству блоков ФЛ определены в ГОСТ 13580 85 на ленточный фундамент. Они используются для монтажа оснований под ленточные фундаменты, отличаются трапециевидным сечением, что позволяет получить большую площадь опоры конструкции на грунт.
• Блоки ФБС используются для монтажа основной конструкции фундамента. Они позволяют ускорить строительство, но для монтажа потребуется применение подъемной техники.

Все фундаментные блоки изготавливаются из тяжелых бетонов, при этом предусмотрено обязательное армирование конструкции. Соблюдение всех технологических нюансов технологии возможно только в заводских условиях.

Нередко бетонные блоки небольшого размера применяются при монтаже столбчатых фундаментов. При этом могут применяться элементы из различных типов бетона, и требования к ним определяются соответствующими нормативными документами.

Блоки ФЛ

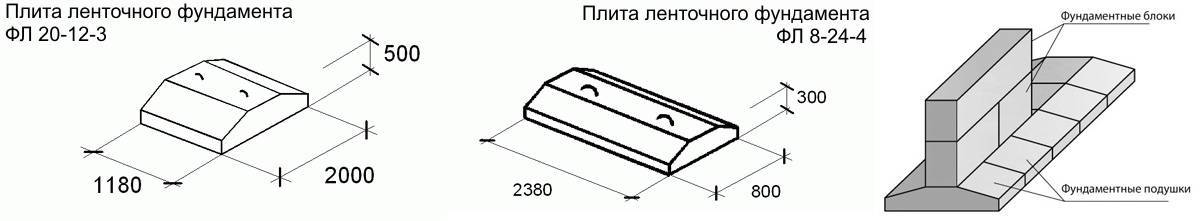

Данные блоки еще называют фундаментными подушками, а все основные конструктивные требования (в части габаритов, устойчивости к нагрузке) определяет ГОСТ на размеры на ленточный фундамент, ведь во многом от габаритов и зависит работоспособность всей конструкции.

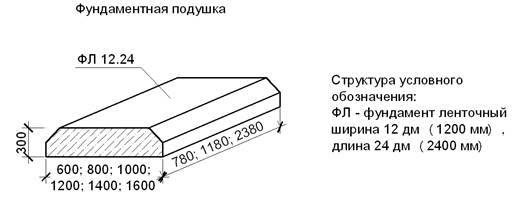

Блок имеет расширенное основание, существующий ГОСТ предполагает выпуск элементов со следующими типовыми размерами:

• Длина — 780; 1180 и 2380 мм, благодаря этому существует возможность монтажа, не прибегая к подгонке по этому размеру.
• Ширина — данный ряд более обширен, в него входит 10 значений от 600 до 3200 мм. На выбор плиты по данному параметру оказывают влияние конструктивные особенности фундамента и предполагаемая нагрузка.
• Высота — 300 и 500 мм, эти размеры считаются основными типовыми.

Фундаментные подушки или плиты используются при строительстве загородных домов, коттеджей, других типов помещений. Они незаменимы при устройстве цокольных помещений и подвалов.

Блоки ФБС

Существует несколько модификаций фундаментных блоков.

Все блоки данного класса изготовлены из тяжелых марок бетона, они должны отвечать требованиям ГОСТ на основания и фундаменты.

Существует целый ряд типоразмеров, позволяющих возвести конструкцию с различной несущей способностью:

• По высоте отличают два основных стандарта — 280 и 580 мм.
• По ширине блоки делят на следующие виды — от 300 до 600 мм (с шагом 100 мм).
• По длине так же разделяются на целые и доборные элементы (880; 1180 и 2380 мм).

Несмотря на это при монтаже достаточно часто приходится ломать блоки на более мелкие элементы (по длине), для этого применяют различные способы и технологии.

Устройство фундаментной подушки

Чтобы песок не просачивался в почву, укладывают геотекстиль

Если вес дома небольшой и строят каркасный тип с деревянными балками перекрытий, устройством подсыпки можно пренебречь в случае стабильных грунтов или сделать слой минимальной толщины. Песчаная подушка под фундамент ленточного типа делается послойно с последующим уплотнением всех пластов.

Правила обустройства подсыпки под монолитный железобетонный фундамент или плиту:

• перед трамбовкой щебень или песок проливают водой, чтобы элементы материала осели под действием тяжести;
• подушку делают под всей подошвой опоры, при этом она должна быть шире ленты минимум на 0,3 метра;
• используют очищенные материалы.

Качеству материалов уделяют внимание, например, глинистые примеси в песке приведут к вздутию слоя при увлажнении и дальнейшем промерзании. Пылеватые и мелкие пески сработают аналогично, поэтому не стоит использовать их для подсыпки, а лучше брать материал крупной фракции

Нужна ли?

На самом деле она является обязательным элементом ленточного фундамента, т.к.:

1. Обеспечивает равномерное распределение воздействия от постройки почве.
2. Предотвращает проседание фундамента.
3. Выступает дополнительным барьером между основанием здания и грунтовыми водами.

Нужна ли песчаная подушка под, к примеру, ленточный фундамент на глине? Песчаная или щебневая подушка нужна при строительстве любого объекта, независимо от:

• качества грунта,
• габаритов постройки,
• глубины фундамента,
• других факторов.

Обычно подушку обустраивают из песка. При выравнивании дна траншеи тоже используется песок, но это не подушка, а просто вспомогательный слой в 2-3 сантиметра. Кроме песка при насыпи используется щебень или бетонный раствор.

Песчаные подушки наиболее экономичны. Их применяют при бюджетном строительстве небольших зданий. Закупать нужно крупнозернистый песок, иначе подоснова получится не достаточно жесткой.

Насыпать песок необходимо послойно, тщательно утрамбовывая каждый слой 10 см с применением воды. Песчаные насыпи делают высотой от 20 до 40 см. Поверхность должна быть идеально выровнена.

Под дом на слабом грунте подушка из одного песка может оказаться неэффективной. К нему добавляют щебень, который делает основу устойчивой к усадкам.

Смешанное основание крепче, выносливее, лучше защищает от влаги. При строительстве частных коттеджей рекомендуется применять такие комбинированные подушки.

Другой вариант – вместо наливного слоя бетона укладываются готовые бетонные плиты. Бетонная подоснова довольно затратная. Применяется в малоэтажном строительстве редко. Но в некоторых случаях становится единственным способом обустройства основания.

Основные требования

Чтобы подушка под фундамент была качественной, во время изготовления должны следовать утвержденной технологии. В положениях документа указано, какие должны быть:

1. Качество компонентов, которые применялись в производстве строительных элементов.
2. Способность пропускать влагу.
3. Устойчивость к изменению температуры окружающей среды.
4. Способность противостоять коррозии.
5. Опалубка, используемая в производстве.
6. Марка арматуры, с применением которой изготовляют сварочные скобы и закладные детали.

Это главнее правила, которые регламентируются государственным стандартом качества. Производители обязаны следовать этим требованиям, так как от них зависит качество материала, которое будет использоваться в строительстве домов.

Фундаментные подушки ФЛ выполняют функцию основного нагруженного элемента фундаментов любого современного здания. Они позволяют создать новую конструкцию в короткие сроки. Но выбирая эту технологию нужно обзавестись необходимой техникой, так как каждый элемент обладает большим объемом и весом. Поэтому строительные работы обойдутся в крупную сумму.

Устройство подушки своими руками

Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.

• Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
• После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
• Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
• Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.

Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).

Все, что нужно знать о ленточном фундаменте.

Специалисты в строительной отрасли относят ленточный тип основания к монолитным основам, но только за исключением одного, но весьма значимого отличия – экономичности и доступности. Несмотря на то, что количество бетонного раствора, необходимого для проведения работ, снижается, фундамент не теряет своих прочностных характеристик и отличается особой степенью надежности. Сегодня его применяют для сооружения высотных зданий, промышленных и общественных объектов, а так же, конечно, в строительстве загородных коттеджей любой этажности.

План монолитного фундамента чертеж.

Основные параметры ленточного фундамента

Основания ленточного типа устраивают по периметру будущих стен конструкции (как внешних, так и внутренних) на глубину разработки почвы.

Устройство такого типа основания предусматривает два основных параметра:

Существует следующее требование к ширине – она должна быть не меньше, чем толщина стены. Но, чаще всего, этого бывает мало для того чтобы на выходе получить площадь, обеспечивающую несущую способность фундамента. Можно увеличить ширину на всю высоту фундамента, но это экономически невыгодно.

Исходя из этого, для увеличения площади основания здания, часто устраивается расширение в его более заглубленной части. Таким образом, фундамент имеет трапециевидную форму. Это оптимальная форма сечения ленты основания для принятия нагрузок.

В этом случае, углы наклона боковых стен равны 30º и 45º, где первый показатель приведен для кирпичных фундаментов, а второй – для бетонных. Такая конструкция позволяет избежать опасных растягивающих или скалывающих напряжений на боковых гранях основания.

Более того, нижняя (расширенная) часть препятствует выдвижению основания из грунта и нейтрализует влияние касательных сил пучения в мороз. Устройство основания в виде трапеции позволяет значительно снизить расходы, сокращает объем бетонной смеси и арматуры. При этом такой фундамент характеризуется хорошими несущими способностями.

Устройство фундаментной подушки

Чтобы песок не просачивался в почву, укладывают геотекстиль

Если вес дома небольшой и строят каркасный тип с деревянными балками перекрытий, устройством подсыпки можно пренебречь в случае стабильных грунтов или сделать слой минимальной толщины. Песчаная подушка под фундамент ленточного типа делается послойно с последующим уплотнением всех пластов.

Правила обустройства подсыпки под монолитный железобетонный фундамент или плиту:

• перед трамбовкой щебень или песок проливают водой, чтобы элементы материала осели под действием тяжести;
• подушку делают под всей подошвой опоры, при этом она должна быть шире ленты минимум на 0,3 метра;
• используют очищенные материалы.

Качеству материалов уделяют внимание, например, глинистые примеси в песке приведут к вздутию слоя при увлажнении и дальнейшем промерзании. Пылеватые и мелкие пески сработают аналогично, поэтому не стоит использовать их для подсыпки, а лучше брать материал крупной фракции

Основные требования

Чтобы подушка под фундамент была качественной, во время изготовления должны следовать утвержденной технологии. В положениях документа указано, какие должны быть:

1. Качество компонентов, которые применялись в производстве строительных элементов.
2. Способность пропускать влагу.
3. Устойчивость к изменению температуры окружающей среды.
4. Способность противостоять коррозии.
5. Опалубка, используемая в производстве.
6. Марка арматуры, с применением которой изготовляют сварочные скобы и закладные детали.

Это главнее правила, которые регламентируются государственным стандартом качества. Производители обязаны следовать этим требованиям, так как от них зависит качество материала, которое будет использоваться в строительстве домов.

Фундаментные подушки ФЛ выполняют функцию основного нагруженного элемента фундаментов любого современного здания. Они позволяют создать новую конструкцию в короткие сроки. Но выбирая эту технологию нужно обзавестись необходимой техникой, так как каждый элемент обладает большим объемом и весом. Поэтому строительные работы обойдутся в крупную сумму.

Строительство

Подготовка

Инструкция по сооружению бетонной подготовки под фундамент или чистовую стяжку более чем несложна.

1. Дно котлована или траншеи максимально выравнивается и утрамбовывается.
2. На грунтах умеренной плотности и пучинистых почвах выполняется песчаная подсыпка толщиной около 10 см. Песок проливается большим количеством воды для максимальной усадки. На плотных супесчаных и песчаных грунтах подсыпка не нужна; на скальном основании по очевидным причинам не нужна и сама подушка.
3. По подсыпке расстилается слой гидроизоляции (как правило, полосы плотного полиэтилена с 10-сантиметровым перехлестом).
4. По гидроизоляции выкладывается слой бетона (без армирования) толщиной 100 мм. Минимально допустимая, согласно СП 50-101-2004, марка бетона по прочности — М50. Обычно используется М100, цена куба которого даже несколько ниже за счет использования крупнофракционного заполнителя (с прочностью М50 производятся лишь растворы).

Марка М100 допускает использования крупнофракционного заполнителя, произведенного из осадочных пород. Отсюда — минимальная стоимость.

При самостоятельном приготовлении бетонной смеси можно воспользоваться таблицей пропорций:

Номенклатурный ряд

Подобрать необходимые для строительства виды блоков можно, воспользовавшись таблицей стандарта. Номенклатура продукции обширна. Для каждого из видов указана маркировка, геометрические размеры, потребность в арматуре, бетоне.

Плиты марки ФЛ для сборного ленточного фундамента

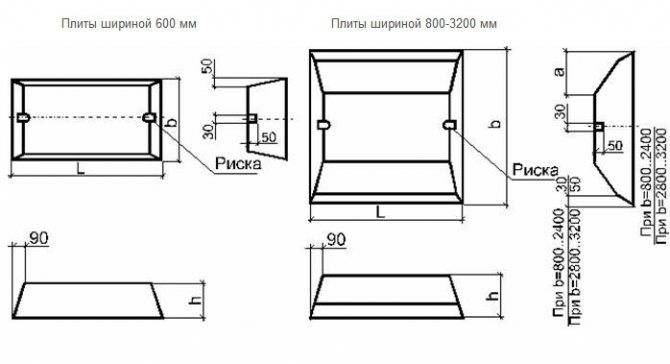

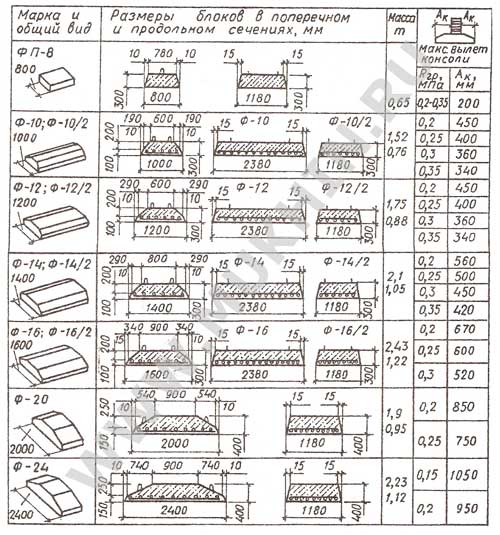

Форма, размеры и справочная масса приведены в таблице 1:

Таблица 1. Форма, размеры и справочная масса плит

В соответствии с требованиями проекта возводимого здания, при высоте блока 30 или 50 см можно выбрать изделия любых необходимых габаритов:

• длиной – от 0,78 до 3 метров;
• шириной от 0,6 до 3,2 метра.

Плиты отличаются формой боковой поверхности, которая при ширине 0,6 метров – плоская, а для изделий, имеющих размеры от 0,8 до 3,2 м – ступенчатая. Для транспортировки и монтажа необходимо специальное грузоподъемное оборудование, так как масса самых легких блоков составляет порядка 400 килограмм, а тяжёлых – около 6 тонн.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки. Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.
