Важность и необходимость выполнения подбетонки под фундамент

Предварительные работы перед заливкой подбетонки

Строительство фундамента и подготовки для него начинают с инженерно-геологических работ, чтобы выяснить, как глубоко залегают грунтовые воды, и какое давление может вынести земля на месте будущего дома. Составляется план строительства и выбирается тип фундамента, монолитный или ленточный, заливной или сборного типа.

Прежде чем создавать бетонную подушку, надо произвести разметку территории для того, чтобы вырыть котлован. Он должен давать возможность сделать опалубку для заливки, поэтому с каждой стороны от будущей опоры делается отступ минимум 30 см.

Снимается плодородный слой грунта и переносится в другое место, где его можно будет использовать. В глубину яма под фундамент должна быть минимум на 20 см больше, чем планируемая высота опоры.

Способ приготовления тощего бетона

Тощим бетон называют из-за очень маленького содержания цемента, что из-за хрупкости делает его бесполезным при полноценном строительстве, но идеальным для бетонных подготовок под фундамент. В зависимости от стойкости выбор предоставлен 2 классами бетонных смесей, это B7,5 и B15, последний сложнее в использовании из-за большого содержания керамзита.

Для получения кубометра готового раствора из В7,5 нужно:

  • 160 кг цемента, это 6,4 мешков цемента весом по 25 кг;
  • 2,2 т песка;
  • 75 л воды.

Всё составляющие надо хорошо перемешать и залить на подготовленный участок.

Подбетонка для монолитной плиты

Схема монолитного основания

На очищенное пространство высыпают 10 см щебня или песка и утрамбовывают с помощью вибрационной плиты. Это делается для отвода лишней влаги от основания, благодаря чему оно прослужит дольше.

На щебневую подушку монтируется опалубка, в которую будет заливаться бетонная масса из цемента B7,5. Опалубку делают такой высоты, чтобы залитый бетон образовал ровный верх, на который будет уложено основание дома. Она должна быть минимум 10 см и максимум 30 см высотой.

Часто при монтаже опалубки устройство бетонной подготовки под фундамент советуют делать с запасом площади на 10–30 см относительно фундамента. Это делается для того, чтобы уменьшить давление на грунт и оставить место под термоизоляцию и отделочные работы, которые предотвращают разрушение фундамента со стороны стен.

Заливают бетон вровень с верхом опалубки, выравнивают и иногда утрамбовывают с помощью виброплиты. Для лучшего сцепления с заливной фундаментной плитой в подбетонку устанавливают прутья 0,8 см в диаметре, выступающие на 10 см из подготовки, если основание планируется большое, то подбетонку придётся заливать по частям для того, чтобы вставить связующую арматуру.

После этого слой тонкого бетона оставляют высохнуть в течение 7–21 дней в зависимости от погоды. Иногда для тяжёлых зданий проводится армирование подложки сеткой с арматурой 0,8 см в сечении. Кроме того, размер такой подложки должен быть минимум 15 см.

Если не были установлены связующие прутья в подложку, то на готовый настил советуют положить слоями гидроизоляцию, теплоизоляцию из ЭППС, а потом опять гидроизоляцию. После этого можно монтировать опалубку для заливания монолитной плиты основы.

Как заливают и утепляют бетонную подготовку можно увидеть на видео:

Подбетонка для ленточного основания

Бетонная подготовка под фундамент ленточного типа отличается от подготовки для плиты. Копают траншею, которая шире на 40 см, с каждой стороны от ленты фундамента. Выравнивают дно траншеи и укладывают гидроизоляцию. Монтируют опалубку высотой 20–30 см и заливают бетонную смесь.

Подготовка для ленточной опоры

Ширина ленты подбетонки должна быть больше основания на 15 см с каждой стороны. Если планируется использовать заливной ленточный фундамент, подбетонку усиливают прутьями для лучшего сцепления.

При незаглубленном или малозаглубленном фундаменте на устойчивых грунтах, возможно, выравнивание песком или утрамбованным щебнем без битума. Такое основание из-за лёгкости здания не требует серьёзного укрепления.

Подготовка для столбчатого фундамента

Для свайного основания чаще используют песчаную подготовку из-за функций самого фундамента. Его устанавливают для лёгких домов и на стабильных почвах. Чаще всего он не требует дополнительного усиления. Если строящийся дом достаточно тяжёлый, то используется щебень, залитый битумом. Бетонную подложку используют крайне редко, из-за возможности купить небольшие бетонные плиты, которые надёжнее заливаемых.

Каким бы ни были фундамент и дом, в большинстве случаев бетонная подготовка позволит продлить срок службы и, потратившись на этапе строительства, предотвратить траты на более дорогостоящий ремонт основы.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения в размерах и положении выполненных монолитных бетонных и железобетонных конструкций и сооружений от проектных не должны превышать допускаемых отклонений, указанных в таблице ниже.Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

ОтклоненияВеличина допускаемых отклонений, мм
Отклонения плоскостей и линий их пересечения от вертикали или от проектного наклона на всю высоту конструкции:
для фундаментов20
для стен, возведенных в неподвижной опалубке, и для колонн, поддерживающих монолитные перекрытия15
для колонн каркаса, связанных подкрановыми и обвязочными балками10
для сооружений, возведенных в скользящей опалубке1/500 высоты сооружения, но не более 100 мм
для зданий, возведенных в скользящей опалубке1/1000 высоты здания, но не более 50 мм
Отклонения горизонтальных плоскостей от горизонтали:
на 1 м плоскости в любом направлении5
на всю плоскость выверяемого участка20
Местные отклонения верхней поверхности бетона от проектной при проверке конструкций рейкой длиной 2 му кроме опорных поверхностей8
Отклонения в длине или пролете элементов±20
Отклонения в размерах поперечного сечения элементов±8
Отклонения в отметках поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов±5
Отклонения от проектных размеров в отдельных местах при устройстве дорожных покрытий:
отметка верха покрытий (на пикет)±50
поперечный уклон±0,25%; —0,5 %
ширина покрытия± 50
толщина плиты±5%
Отклонения от проектных размеров пазов, шахт и других аналогичных устройств в гидротехническом строительстве:
местоположение±10
расстояние между осями±15
поперечные размеры±10
Отклонения в расположении анкерных болтов:
в плане при расположении внутри контура опоры5
то же, вне контура опоры10
по высоте±20
Отклонения при разбивке осей оснований, фундаментов и других опор под металлические конструкции с нефрезерованными торцами1,1 vL (L-величина пролета шага конструкции)

Нормы расхода лесоматериалов с учетом оборачиваемости и потерь. При определении расхода лесоматериалов на устройство опалубки и лесов следует Норму расхода, исчисленную на первоначальное их устройство, умножать на приведенный в таблице ниже коэффициент (К.).

Коэффициент К, учитывающий оборачиваемость и потери лесоматериалов

Число оборотовПотери лесоматериалов при каждом обороте, проц.
5101520
10,590,6120,6930,655
20,320,3560,3920,428
30,230,2710,3110,352
40,1850,2880,270,314
50,1580,2020,2470,291
60,140,1850,2310,276
70,1270,1740,2190,265
80,1180,1650,210,257
90,110,1570,2030,251
100,1040,1510,1980,246

Потери лесоматериалов при каждом обороте и число оборотов принимаются по данным наблюдений за фактическим использованием опалубки.

Их значения не должны превышать:

  • для фундаментов под конструкции и оборудование объемом до 10 м 3 — 0,352 и более 10 м 3 – 0,291;
  • для подпорных стен подвалов, стен зданий и перегородок — 0,243, для прочих конструкций — 0,246.

Пример. При установке опалубки колонны определилась ее оборачиваемость 5 раз, потери при каждом обороте 15% досок.

Норма расхода досок IV сорта толщиной 40 мм на первоначальное устройство 10 м 2 опалубки прямоугольных столбов фундаментов — 0,11 м 3 .

С учетом коэффициента К норма расхода досок на каждые 10 опалубки: 0,11 X 0,247 — 0,027 м 3 . Эта норма принимается для учета за расход материалов, так как она не превышает допускаемую норму.

«Справочник строителя», М.С.Екельчик

Источник

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

  • к появлению трещин в бетонируемой конструкции;
  • к недобору проектной прочности;
  • к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Для чего выполняется подготовка

Работы, которые проводятся при строительстве объекта на отметке ниже 0 называются «нулевым циклом». За нулевую отметку принимается отметка чистового пола первого этажа. Все, что расположено ниже — это и есть «нулевой цикл». К нему относятся следующие виды работ:

  • устройство свайного основания;
  • откопка котлована;
  • срубка оголовков свай до нужной отметки;
  • устройство подстилающих слоев из песка и щебня;
  • устройство бетонной подготовки с тепло- гидроизоляцией;
  • возведение фундамента (ленточного, плитного или сборного из блоков ФБС);
  • устройство подвала (цокольного этажа или технического подполья, зависит от проекта).

В зависимости от климатического района строительства, самого участка, результата геологических исследований на определение несущей способности грунта, часть работ может не выполняться. Например, свайное основание и теплоизоляция выполняются не всегда. Но подстилающие слои, которые называются подбетонкой под фундаментную плиту или ленточный ростверк, выполняются обязательно. Для чего именно нужно выполнять подбетонку под фундамент? Она выполняет сразу несколько функций:

позволяет производить работы по устройству фундамента на относительно чистой площадке, не копаться «в грязи», когда производятся арматурные работы;

  • выравнивает земляную поверхность откопанного котлована под требуемую отметку, чего невозможно достичь, работая экскаватором;
  • замещает часть грунта на надежное и прочное несущее основание;
  • служит гидроизоляционным слоем для подошвы фундамента, так как исключает возможность проникновения капиллярной влаги в конструкцию плиты, а также не дает «цементному молоку» вытечь сквозь грунт, песок и щебень;
  • служит преградой для деформации фундамента снизу, сохраняет заданный проектный объем конструкции;
  • дает возможность сформировать и выдержать защитный слой для нижней арматуры фундамента и пространственных каркасов, поскольку арматура на фиксаторах выставляется на гладкую ровную поверхность, исключена вероятность продавливания грунта и изменение проектного положения рабочей и соединительной арматурной сетки;
  • по твердой поверхности бетонной подготовки возможно произвести геодезическую разбивку будущих стен, разметить оси и привязать выпуска;
  • на твердую поверхность удобно устанавливать опалубку.

Как решить проблему со щелями между элементами опалубки?

Наличие щелей в опалубке из дерева, в принципе, вполне обыденное явление. Если щель в месте стыка щитов не превышает 3 мм, то ее заделка не требуется. Под воздействием влаги содержащейся в бетоне, доски разбухают, и стык герметизируется естественным способом. Щели от 3 до 10 мм законопачиваются паклей, а более 10 мм – заделываются деревянными рейками.

Герметизация стыков менее 10 мм в опалубке колонн осуществляется с помощью специального состава на основе глины. В стальной опалубке точность подгонки элементов всегда выше, но щели также не редкость. Устранить их можно с помощью алебастра или того же глиняного раствора.

В обязательном порядке перед подачей бетонной смеси опалубку следует очистить от мусора и обработать разделяющими составами. Щиты из дерева дополнительно увлажняют, чтобы минимизировать влагопоглощение и обеспечить оптимальные условия для вызревания бетона.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

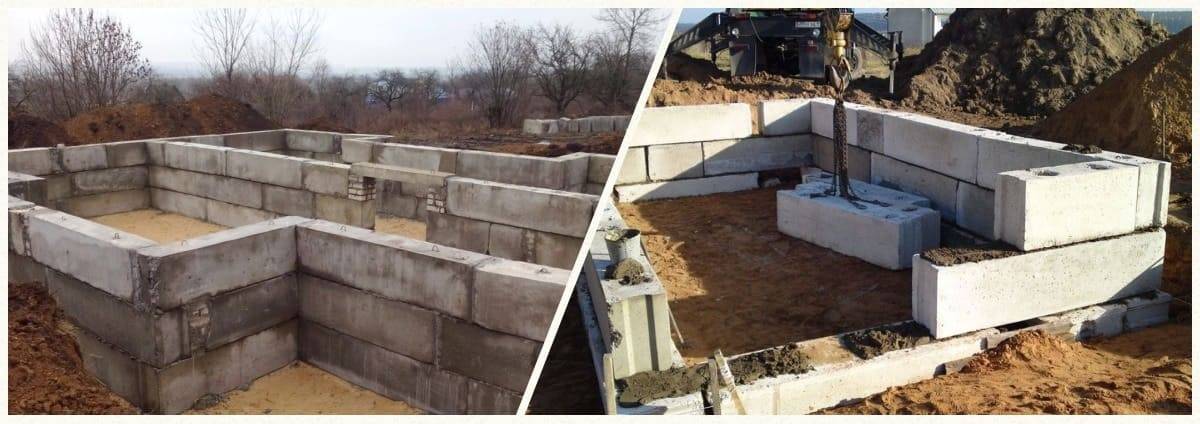

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

  • Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
  • Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
  • Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
  • Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
  • Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

  1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
  2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
  3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Когда нужна подбетонка

Цементно-песчаная прослойка формируется между гравием либо щебнем и фундаментным основанием. Обычная толщина бетонной подготовки – не больше десяти сантиметров. Благодаря ей возведенное здание опирается на устойчивую основу, которая крайне необходима при таких обстоятельствах:

  • на строительном участке очень рыхлая земля;
  • территория считается сейсмоопасной;
  • поблизости расположены склоны, насыпи, откосы;
  • будущее строение будет оказывать большую физическую нагрузку на основание.

На ровных забетонированных поверхностях очень легко и удобно проводить дальнейшие строительные работы Источник monolit48.ru Помимо основного предназначения (надежной опоры постройки), правильно организованная бетонная подготовка существенно облегчает дальнейший строительный процесс:

  • На ровных поверхностях установка сборных конструкций проводится быстрее, более качественно.
  • Выкладываемый на предварительно залитую основу (созданную из сравнительно дешевых стройматериалов) дорогостоящий бетон израсходуется экономнее.
  • Уложенное специфическое покрытие в дальнейшем препятствует проникновению влаги из земли.
  • На забетонированном основании легче крепить арматурный каркас, необходимый для формирования монолитного фундамента. Как показывает практика, щебневая подушка неспособна создавать такие благоприятные условия для строительства.

Описание строительных блоков 20×20×40

Строительным материалом для возведения столбчатого фундамента являются бетонные блоки габаритами 20×20×40, представляющие собой монолитные изделия. Технология их производства заключается в использовании бетона марки М100 или М150 и применении вибростанка или пресса для отлива блоков.

Использование таких элементов для закладки фундамента обосновано следующими объективными причинами:

  • Габариты блока выгодно соизмеряются с его весом. Масса в пределах 30 – 32 кг достигается за счёт наполнителя. Благодаря этому фактору укладка блоков значительно упрощается.
  • В заводских условиях достигаются точные габариты каждого элемента. Погрешность существует, но совсем незначительная. За счет этого достигается правильная геометрическая форма столба.

Специалисты советуют при закупке материала проверять размеры блоков посредством специально заготовленного шаблона. Габариты элементов разных партий могут отличаться, что повлечёт некоторые неудобства при работе, а соответственно скажется на готовом результате.

Строительные блоки 20х20х40Источник kak-sdelat-fundament.ru

Фундамент из блоков 20×20×40 укладывается путём сооружения столбов с сечением 40×40. Это оптимальный вариант для оснований сборного типа. Специалисты советуют при укладке блоков выполнять перевязку после каждого ряда.

Преимущества и недостатки блоков ФБС

Высокая скорость работ;

Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

Применимость практически на всех типах грунтов;

Высокое заводское качество исполнения бетонных изделий;

Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Дороговизна по сравнению с обычным монолитным ленточным аналогом;

Сложности с раскроем изделия из бетона на куски нужного размера;

Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Создание бетонной подготовки под фундамент

Данная технология изредка применяется в частном жилом строительстве, поскольку все мероприятия обходятся недешево, требуют больших трудовых затрат. Одновременно именно она является самой эффективной среди прочих вариантов (иных составов). Подбетонка устраивается аналогично фундаменту здания, но толщина ее значительно меньше.

Создавать бетонную подготовку необходимо в такой последовательности:

  • Удалить из участка нужный объем грунта.
  • Уложить на площадку, а затем тщательно утрамбовать песок.
  • Обустроить надежную гидроизоляцию.
  • Залить тонкий слой цементного раствора.
  • Построить опалубку.
  • Выложить горизонтальную арматуру.
  • Выполнить заливку созданной конструкции бетоном.
  • Провести штыкование.
  • Дождаться полного высыхания поверхности.

Проведения строительных работ в вышеописанном порядке гарантирует впоследствии устойчивость строения к подмерзанию земли, землетрясениям, усадке основы, подмывам и сезонным перемещениям грунта. С подобной бетонной подготовкой понижается риск возникновения повреждений в фундаментном основании, внезапных провалов, разрушения здания.


Возведение любой постройки начинается с разметки и удаления с участка требуемого объема земли Источник handbuilder.ru

Подготовительные мероприятия

Поначалу следует сформировать стройплощадку для будущего обустройства фундамента. Также требуется хорошо обработать грунт, чтоб впоследствии обеспечить его плотное прилегание к основанию конструкции.

Этапы работ:

  • По ширине будущей постройки выкопать котлован.
  • Очистить дно от растительных корней, камешков, какого-либо мусора.
  • Тщательно уплотнить поверхность.
  • При необходимости (зависимо от дальнейших мероприятий) землю слегка увлажнить либо осушить.

После выемки почвы на требуемую глубину дно ямы нужно утрамбовывать, а затем укрыть мембранным полотнищем (например, геотекстилем). Впоследствии это не допустит произрастания сорных растений, уменьшит риск проникновения влаги к стройконструкциям.

Для возведения монолитного плитного основания котлован требуется прямоугольной формы Источник stroykarecept.ru

Подготовка котлована

Когда проводится частное строительство, то углубление в большинстве случаев формируется вручную. Его размеры должны отвечать таким требованиям:

  • Форма: для создания столбчатого фундамента понадобятся шурфы, ленточного – траншея, плиточного – прямоугольная яма.
  • Глубина котлована должна соответствовать: уровню промерзания земли (на 0,5 метра ниже границы); высоте залегания подземных вод (дальше, чем на полметра).

При индивидуальном малогабаритном строительстве котлован зачастую приходится копать вручную Источник recn.ru

Проектирование дома

С 1 марта 2020 года загородная недвижимость стала подразделяться на две категории:

  • садовый дом;
  • объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Зачем нужна бетонная подготовка под фундамент

В проектируемом строительстве устройство оснований под фундаменты осуществляется в соответствии с требованиями свода правил 50-101, в пункте 12.8.6 которого даётся рекомендация по поводу подбетонки. Звучит она так: подготовительный слой бетонирования толщиной 100 мм необходимо предусматривать под любым монолитным фундаментом (а не только плитой) – вне зависимости от типа материкового грунта (исключением является скальный грунт).

Почему подбетонка нужна именно под монолитные фундаменты? Причин несколько, и все, как говорится, уважительные:

  1. Бетон является неплохим жёстким гидробарьером. В данном случае он будет работать в двух направлениях: сверху будет предупреждать утечку цементного молока при заливке основной плиты, а снизу может сдерживать, к примеру, напор грунтовых вод.
  2. Эффективным и непроницаемым для грунтовой влаги такой барьер становится благодаря дополнительному гидроизоляционному ковру из рулонного битумного материала, монтируемому поверх подбетонки. Она же защищает рулонную гидроизоляцию от механических повреждений.
  3. Плитный фундамент, а соответственно, и его каркас, имеет большую горизонтальную площадь. Чтобы связать арматуру, монтажникам приходится перемещаться внутри опалубки, поэтому основание под ней должно выдерживать вес людей и не деформироваться. Подбетонка имеет необходимую жёсткость и вместе с опалубкой задаёт правильную геометрическую форму фундаментной плите.
  4. Ниже подготовительного бетонного слоя всегда находится песчаная или щебневая подушка. Вкупе эти два слоя фундаментного пирога образуют подушку стабильной формы, и являются своеобразным демпфером между домом и грунтом, более равномерно распределяя нагрузки.

В поверхностном варианте под плитой дома только песчаная подушка и 2 слоя рулонной гидроизоляции

Если же плитный фундамент заглубляется в грунт – например, чтобы построить цокольный этаж, предусмотреть подготовительное бетонирование нужно обязательно.

Виды подготовки, кроме бетонной

Устройство подбетонной плиты не производится непосредственно на материковый грунт, чаще всего ему предшествует ещё несколько подготовительных слоёв. Про ПВХ мембрану, которая в частном домостроении нередко заменяет подбетонку, мы уже упоминали. Основными подготовительными слоями являются насыпные подушки из щебня, песка или их смеси.

Подсыпка из чистого щебня или гравия с точки зрения несущей способности неэффективна, так как плохо трамбуется. Такую подсыпку в основном выполняют при устройстве пластового дренажа в условиях повышенного уровня грунтовых вод. Толщина данного слоя в среднем составляет 15 см.

Песок не так хорошо дренирует влагу, как щебень, но лучше уплотняется во влажном состоянии и держит заданную геометрическую форму. Поэтому его настилают либо поверх щебня, либо смешивают с крупнофракционным материалом в массе, что даёт возможность добиться наибольшей степени уплотнения.

Песчаная подушка по геотекстилю

Бетонная подготовка под фундамент: строительные нормы и правила подбетонки

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона

Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Гидроизоляция

Гидроизоляционные работы являются неотъемлемой частью комплекса работ «нулевого цикла». Бетон, из которого производятся подземные конструкции, имеет пористую структуру, легко впитывающую воду. Грунтовые воды, содержащие в своем составе минеральные примеси, являются для подземных сооружений агрессивной средой. Поэтому выполнять работы по гидроизоляции необходимо на начальном этапе — при устройстве фундамента. При укладке подстилающих слоев допускается укладка нескольких слоев геотекстиля между песком и щебнем. Затем гидроизоляция выполняется по верху бетонной подготовки. Она может быть следующих видов:

  • рулонной;
  • обмазочной;
  • из мембранных материалов.

Рулонные материалы и мембраны укладываются внахлест, последовательно перекрывая всю площадь плиты фундамента. Обмазочная гидроизоляция выполняется методом нанесения на поверхность нескольких слоев гидроизоляционного состава, создавая бесшовную защиту от влаги. Наиболее надежным способом защиты от влаги является комбинированное использование различных видов гидроизоляции.

Надежное основание, качественно выполненное с соблюдением проектных решений и строительных норм, станет отличным фундаментом для возведения сооружения любого типа.

Сборный ленточный фундамент


Возведение фундамента такого типа осуществляется из бетонных или каменных блоков изготовленных в заводских условиях или самостоятельно. На объектах индивидуальной застройки для этого часто используют блоки из различных видов пенобетона. Уменьшенный вес таких строительных конструкций допускает использовать в качестве опорной подушки уплотненную подсыпку из песка и щебня. Бетонную подготовку применяют только для больших тяжелых зданий. Технология выполнения работ аналогична устройству подготовки под монолитные конструкции.


Схема устройства на песчаной подушке

Толщина слоев подготовки зависит от типа грунта и полной весовой нагрузки от дома. Для плотных типов грунта достаточно толщины 100-150 мм. При более мягкой или увлажненной почве слой бетона необходимо увеличивать. Подушка из песка и щебня не менее 15 см. Для ее уплотнения можно использовать ручную трамбовку или пролить водой.


Схема устройства на щебневой подушке

Устройство подготовки под сборный ленточный фундамент допускает поэтапное выполнение работ с наличием перерывов, что является невозможным при монтаже железобетонных монолитных конструкций.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
