Вес блоков
Вес фундаментных блоков меняется в зависимости от их размера. Так, например, соотношение размеров сплошных блоков с их весом будет таким:
| Наименование | Вес, кг |
| ФБС-9-З-6т | 350 |
| ФБС-9-4-6т | 470 |
| ФБС-9-5-6Т | 590 |
| ФБС-9-6-6т | 700 |
| ФБС-12-З-6т | 460 |
| ФБС-12-4-Зт | 310 |
| ФБС-12-4-6т | 640 |
| ФБС-12-5-Зт | 390 |
| ФБС-12-5-6т | 790 |
| ФБС-12-6-Зт | 460 |
| ФБС-12-6-6т | 960 |
| ФБС-24-3-6т | 970 |
| ФБС-24-4-6т | 1300 |
| ФБС-24-5-6т | 1630 |
| ФБС-24-6-6т | 1960 |
Цена блоков также варьируется в зависимости от размера и вида. В самых широких рамках этот разброс составляет от 700 (самый маленький из возможных блоков ФБС, длиной всего в 40 сантиметров) до 4000 (самый большой, длиной в 240 сантиметров).
Особенности и виды фундаментных блоков
Блок изготавливается следующим образом: в форму заливают бетон М100 или 200, помещают арматуру (не всегда). В раствор добавляют модификаторы, усиливающие определенные свойства – водостойкость, морозостойкость и т.д. Дальше смесь уплотняют вибропрессом и пропаривают в специальной камере.
Полученные изделия отличаются друг от друга весом и габаритными характеристиками. Есть три основных типа:
- ФБС – фундаментный блок сплошной, т.е. полнотелый. По форме похож на кирпич с пазами, обеспечивающими монолитное соединение элементов между собой. Бетон не армированный;
- ФБВ – с вырезами под коммуникации;
- ФБП – частично пустотелый.
Вес блока ФБС больше, чем у остальных видов. Соответственно, несущая способность выше. Изделия оснащаются металлическими петлями для переноски.
ГОСТ на изготовление – 13579-78. Основные технические характеристики бетона:
- плотность – минимум 1800 килограммов на куб;
- класс прочности – минимум В 7,5.
ФБС, оснащенные грузовыми петлями
Преимущества и недостатки блочных фундаментов
Блочный фундамент выигрывает у монолитного по целому ряду признаков.
- Скорость возведения. В условиях, когда для строительства благоприятны всего несколько месяцев в году, этот фактор особенно актуален. При заливке монолитного фундамента вы вынуждены будете ждать 30 дней, пока застынет бетон. На блочном основании можно строить стены сразу же после его установки.
- Надежность. Весь процесс изготовления, от замеса бетона до расчетов параметров арматуры, автоматизирован и стандартизирован. В связи с этим свойства блочных фундаментов предсказуемы.
- Универсальность. Блоки подходят как для малоэтажного строительства, так и для возведения высотных домов. С их помощью можно быстро смонтировать даже самый сложный «нулевой цикл» любого здания.
- Удобство укладки. Торцевые пазы, монтажные петли и одинаковые размеры изделий в партии значительно облегчают работу.
- Устойчивость в экстремальных условиях. Специальные добавки в составе бетона позволяют эксплуатировать блоки в условиях вечной мерзлоты или повышенной кислотности почв.
Однако в этой бочке с медом не обошлось и без ложки дегтя.
Фбс блоки для фундамента.
Прочные и долговременные основания используют фундаментные блоки фбс (фундаментные блоки стеновые), одно из преимуществ которых – разные габариты изделий, что позволяет построить практически любой фундамент. Также монтаж фундаментных блоков позволяет более равномерно распределить вес дома и самого основания по поверхности грунта.
Фундаментно-стеновые блоки из керамзитобетона.
Фундаментные блоки из керамзитобетона.
Строительные материалы для производства фундаментно-стеновых изделий:
- Армированный бетон (железобетон);
- Бетон с присутствием керамзита (керамзитобетон);
- Силикатобетон высокопрочный.
Изготавливаются фундаментные бетонные блоки из цементно-песчаного раствора с добавлением щебня или гравия и марок портландцемента M 150, M 100, M 200. Чем выше марка цемента, тем прочнее будут штучные изделия и надежнее их установка, но вместе с прочностью увеличивается и стоимость фундаментных блоков. В зависимости от этажности зданий меняется и состав раствора для жби – для малоэтажных частных домов гост разрешает использовать цемент марки от M 150, для высотных зданий – выше M 200.
- При весе тяжелых блоков фбс 300-1500 кг (маркировка на изделии – символ «Т») такая зависимость объясняется прочностью и надежностью конструкции;
- Для легких элементов из керамзитобетона в маркировке используют символ «Л». Вес таких блоков фбс – 260-1500 кг.
При изготовлении блоков фбс марки «Л» имеют место повышенная гигроскопичность строительного материала и недостаточная для строительства высотных объектов прочность. Уменьшение влагопроницаемости достигается гидроизолированием поверхностей элементов и дренированием всего фундамента. Прочность блоков фбс из керамзитобетона увеличить нельзя, поэтому их применяют только в частном строительстве.
В состав силикатобетонных блоков фбс входит известь. Вес таких изделий колеблется между «Т» и «Л», поэтому обозначается символом «С» — средний, масса одной единицы – 300-1630 кг. Согласно требованиям гост, блоки фундаментные из силикатобетона не разрешено применять в условиях высокой влажности, и для возведения фундаментов они не подходят.
Силикатнобетонные блоки ФБС.
Маркировка фундаментных блоков: Ф, ФЛ, ФБС, БФ, ФР, ФБП
Тип элементов нулевого цикла обозначается буквенно-цифровыми символами. Буквы означают:
- Ф – изделия стаканного типа, устанавливаются под колонны, изготавливаются из тяжелого бетона или железобетона;
- ФЛ – ж/б продукция, применяемая для устройства ленточных фундаментов;
- ФБС – сплошные неармированные изделия, востребованные для сооружения фундаментов, стен подвалов и технических подполий;
- ФБП – блоки фундаментные пустотные;
- БФ – ж/б ленточные, используются при возведении стен объектов сельскохозяйственного и промышленного назначения;
- ФР – ж/б элементы для трехшарнирных рам.
В маркировке после букв располагаются цифры, которые характеризуют размеры изделий, выраженные в дециметрах, округленных до целых чисел:
- для ФЛ указывают ширину и длину блока;
- для остальных – длину, ширину, высоту.
Как правильно выбрать элементы для нулевого цикла?
Советы по выбору размеров фундаментного блока:
Таблица размеров и других характеристик фундаментных блоков ФБС
Цифровое обозначение | Размеры, мм | Масса, кг | ||
Длина | Ширина | Высота | ||
24.3.6 | 2380 | 300 | 580 | 970 |
24.4.6 | 2380 | 400 | 580 | 1300 |
24.5.6 | 2380 | 500 | 580 | 1630 |
24.6.6 | 2380 | 600 | 580 | 1960 |
12.2.6 | 1180 | 200 | 580 | 320 |
12.3.6 | 1180 | 300 | 580 | 485 |
12.4.6 | 1180 | 400 | 580 | 640 |
12.5.6 | 1180 | 500 | 580 | 790 |
12.6.6 | 1180 | 600 | 580 | 960 |
12.2.3 | 1180 | 200 | 280 | 160 |
12.3.3 | 1180 | 300 | 280 | 240 |
12.4.3 | 1180 | 400 | 280 | 310 |
12.5.3 | 1180 | 500 | 280 | 380 |
12.6.3 | 1180 | 600 | 280 | 460 |
9.2.6 | 880 | 200 | 580 | 235 |
9.3.6 | 880 | 300 | 580 | 350 |
9.4.6 | 880 | 400 | 580 | 470 |
9.5.6 | 880 | 500 | 580 | 590 |
9.6.6 | 880 | 600 | 580 | 700 |
Для малоэтажных домов небольшой массы, построенных из дерева или пеноблоков, производители предлагают малогабаритные изделия, выпускаемые в соответствии с ТУ с размерами 400х200х200 мм. Их можно укладывать самостоятельно, без использования тяжелой строительной техники. Также популярны нестандартные ФБС 6.6.6 из тяжелых бетонов, применяемые для сооружения:
- стен подвалов;
- фундаментов столбчатого типа для небольших строений сезонного проживания;
- для создания комбинированных оснований – в сочетании с ленточными фундаментами.
Поделиться ссылкой:
Виды и маркировка
Железобетонные изделия изготавливаются в соответствии с ГОСТ 13579-78. Они бывают:
- ФБС — сплошные;
- ФБП — пустотные;
- ФБВ — сплошные с вырезом (предназначены для пропуска коммуникаций под потолком и укладки перемычек).
Таблица 1 — Основные размеры фундаментных блоков
| Тип блока | Длинна, мм | Ширина, мм | Высота, мм |
| ФБС | 2380 | 300; 400; 500; 600 | 580 |
| 1180 | 400; 500; 600 | 280; 580 | |
| 880 | 300; 400; 500; 600 | 580 | |
| ФБВ | 880 | 400; 500; 600 | 580 |
| ФБП | 2380 | 400; 500; 600 | 580 |
Рисунок 3 — Структура условного обозначения маркировок блока
На примере рассмотрим блок с маркировкой ФБС-12-З-6т. При маркировке используются дециметры, поэтому расшифровка маркировки звучит так: ФБС — сплошной блок, длинной 1180 мм, шириной 300 мм, высотой 600 мм, сделан из тяжелого бетона.
Буквенные обозначения в конце марки расшифровываются:
- т — тяжелый бетон;
- п — на пористых заполнителях (керамзитобетон);
- с — плотный силикатный.
Кроме маркировки, на блоке указываются штампы завода изготовителя (в том числе ОТК)
Обращайте на это внимание при покупке
Отличительные особенности марок изделий
Существует несколько схем производства (конвейерная, поточная и стендовая), которые предусматривают определенные технологические особенности изготовления продукции.
Блок бетонный М100, выпускаемый конвейерным способом предназначен для строительства подвалов, зданий и сооружений, устойчивых к жестким климатическим воздействиям и температурным (от +500С до -700С) перепадам.
Для повышения прочности строительных материалов, может производиться дополнительное армирование тяжелого бетона М100 арматурой из стали. Такие мероприятия проводятся для изготовления блоков ФБС с повышенными прочностными характеристиками (морозостойкостью F50).
Материалы для сборного железобетонного фундамента
Само определение фундамент (основание) дома — уже обязывает отнестись к этой конструкции с особым вниманием. Нельзя ошибиться в выборе материалов для строительства такого сооружения, а потому в этой главе будут рассмотрены основные характеристики материалов, из которых состоит сборный железобетонный ленточный фундамент
Плиты фундаментные железобетонные
Железобетонные фундаментные плиты предназначены для распределения нагрузки от стен сооружения на грунтовое основание фундамента.
Бетонные плиты ФЛ для фундамента
Бетонные плиты для фундамента изготавливают из тяжелого бетона плотностью равной 2200–2500 кг/м3, и используются для возведения подземной части фундамента как на сухих, так и на водонасыщенных грунтах с допустимой температурой воздуха до – 40°С (см. таблицу).
Фундаментные плиты: прочность на сжатие — таблица
Железобетонные плиты ленточных фундаментов: ГОСТ 13580 85, в зависимости от толщины и массы опирающихся на них стен делятся на четыре группы.
Каждая из этих групп обозначена в буквенно–цифровой маркировке изделия:
- Наименование изделия — ФЛ и ширина плиты в дециметрах.
- Длина фундаментной плиты в дециметрах.
- Цифра, указывающая номер группы согласно несущей способности изделия.
- Буква, обозначающая значение проницаемости бетона.
Параметр, обозначающий проницаемость бетона, обычно указывается для железобетонных плит, используемых в условиях воздействия агрессивных факторов:
- Н — низкая проницаемость.
- П — пониженная проницаемость.
- О — особо низкая проницаемость.
Приведем пример: плита железобетонная под фундамент, длиной 2380 мм и стандартной шириной 1600 мм, при толщине несущих стен 160 мм, обозначается следующей маркировкой — –2. Та же плита, но с показателем проницаемости бетона выглядит вот так — –2–Н (низкая проницаемость).
Фундамент из железобетонных плит параметры
Фундаментные блоки для сборных фундаментов

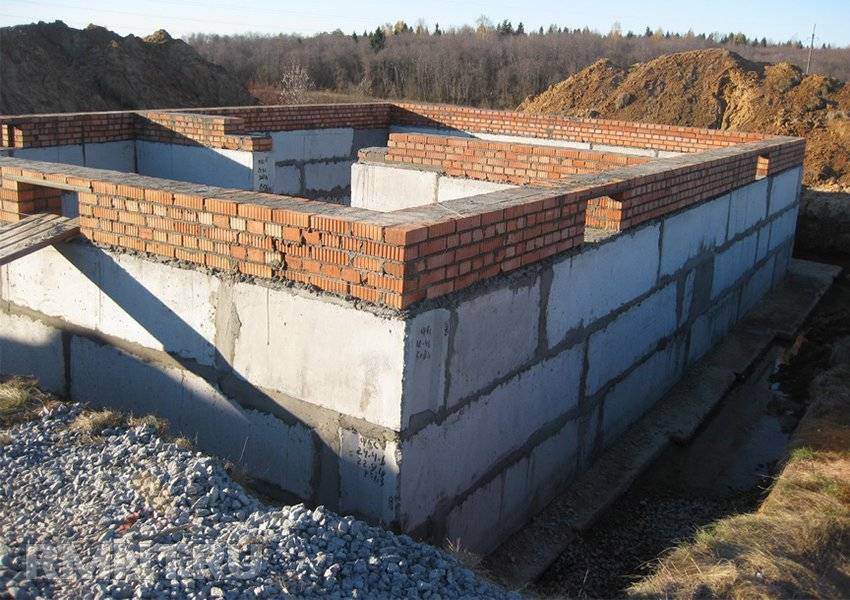

Фундаментные блоки ФБС для сборного фундамента
Фундаментные железобетонные блоки ФБС при устройстве основания зданий работают в одной связке с железобетонными фундаментными плитами, но плиты выполняют только роль основания (подушки), а фундаментные блоки выполняют функцию несущих стен подземной и цокольной части здания. А еще могут применяться для строительства ограждающих конструкций промышленных зданий и сооружений.
Применение технологии сборных железобетонных фундаментов при строительстве здания, помогает значительно ускорить процесс производства строительно–монтажных работ в сравнении с традиционными монолитными фундаментами.
Сборные ленточные фундаменты: технология
Правда, конечная цена такого сооружения будет выше цены готового монолитного фундамента, но если сравнить время монтажа готовых укрупненных элементов сборного фундамента, и общее время заливки и набора проектной прочности монолитного фундамента, то сборный вариант выглядит намного лучше по всем этим показателям.
Для индивидуального строительства обычно применяются блоки ФБС следующих модификаций:
- из тяжелого бетона;
- из силикатного бетона;
- из керамзитобетона.
Средняя плотность любого типа фундаментных блоков должна быть 1800 кг/м3 и выше (см. таблицу).
Блоки фундаментные из тяжелого бетона параметры
Фундаментные блоки изготавливаются согласно строительных норм и требований ГОСТа 13579 78, и по своей конструкции делятся на три категории:
- Фундаментный блок сплошной (ФБС).
- Сплошные фундаментные блоки с отверстиями для прокладки коммуникаций и вырезами под укладку перемычек (ФБВ).
- Фундаментный блок пустотный (ФБП).
Маркируются ФБС аналогично фундаментным плитам (ФЛ). Например, длина блока 2380 мм, стандартная ширина 400 мм, типовая высота 580 мм, сплошной — ФБС24.4.6–Т.
Подсказки: выбор необходимых параметров фундаментных блоков регламентируется проектной документацией. Из расчета запланированной нагрузки на фундаменты здания, выбирается необходимая конструкция и марка блока.
Как правильно подобрать размеры ФБС блоков для строительства
Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать
От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента.
Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.
Блоки фундаментные ФБС имеют свою маркировку, которая представляет собой определенный набор букв и цифр
По ГОСТу блок ФБС представлен в 15 типоразмерах, где важной габаритной характеристикой является ширина изделий, которая составляет 300-600 мм. По длине ФБС сортамент разбит на три типоразмера со значениями 880, 1180 и 2380 мм. Высота изделий составляет 580 мм
Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм
Высота изделий составляет 580 мм. Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм.
| Обозначение | Ширина, мм | Высота, мм | Длина, мм | Вес элемента, кг |
| ФБС.24.6.6 | 600 | 580 | 2380 | 1960 |
| ФБС.24.5.6 | 500 | 580 | 2380 | 1630 |
| ФБС.24.4.6 | 400 | 580 | 2380 | 1300 |
| ФБС.24.3.6 | 300 | 580 | 2380 | 970 |
| ФБС.12.6.6 | 600 | 580 | 1180 | 960 |
| ФБС.12.5.6 | 500 | 580 | 1180 | 790 |
| ФБС.12.4.6 | 400 | 580 | 1180 | 640 |
| ФБС.12.3.6 | 300 | 580 | 1180 | 460 |
| ФБС.12.6.3 | 600 | 280 | 1180 | 460 |
| ФБС.12.5.3 | 500 | 280 | 1180 | 390 |
| ФБС.12.4.3 | 400 | 280 | 1180 | 310 |
| ФБС.9.6.6 | 600 | 580 | 880 | 700 |
| ФБС.9.5.6 | 500 | 580 | 880 | 590 |
| ФБС.9.4.6 | 400 | 580 | 880 | 470 |
| ФБС.9.3.6 | 300 | 580 | 880 | 350 |
Размеры блоков ФБС согласно сортаменту
При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.
Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.
Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.
Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат
Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.
прочность постройки, которая возводится на таком фундаменте;
- технологию сборки конструкции;
- время выполнения работ;
- стоимость блоков.
Выбор размеров отдельных элементов осуществляется в зависимости от нескольких показателей:
- прочностные характеристики, степень устойчивости и тип грунта;
- толщина стен строения;
- общая площадь основания;
- масса постройки;
- выбранный тип кладки;
- конструкционная прочность основания.
При устройстве стен важно знать стандартные характеристики. Лучше, если на одну стену уйдет около 4-5 элементов. К примеру, для конструкции длиной 10 м лучше использовать 4 конструкции по 24 дм чем 8 по 12 дм
К примеру, для конструкции длиной 10 м лучше использовать 4 конструкции по 24 дм чем 8 по 12 дм.
При выборе габаритов используемых блоков следует учитывать тип почвы, на котором устраивается здание. Чем больше неустойчивость почвы, тем крупнее должны быть ФБС. Для суглинка и глинистых почв обычно выбирают изделия длиной 24 дм. Для песчаных почв используют изделия меньших габаритов.
Чтобы создать качественное основание, потребуется подсыпать песок. Этот слой станет выполнять роль выравнивающей подложки. Она обычно имеет толщину 15 см. Для домов, которые возводятся на проблемных почвах, чтобы увеличить площадь опоры, под блоки устанавливают подушки из армированного бетона.
Выбор размеров блоков фундаментных для возведения основания
В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.
Важно! Несоответствие размеров изделий может негативно отразиться на состоянии основания, что приведет в конечном итоге к разрушению здания. Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать
Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать
От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.
Полезный совет! При выборе размеров блоков для возведения стен необходимо руководствоваться правилом, утверждающим, что оптимальным считается пять элементов на длину стены.
Основные сведения
Бетонные блоки ФБС изготавливаются методом отливки с соблюдением норм вышеупомянутого действующего ГОСТа.
Для производства блоков используют силикатный и керамзитный бетон прочностью не менее В 7,5. Так как такие изделия используются в различных климатических условиях, то к бетону предъявляются определенные требования. От условий эксплуатации, нагрузок и климата зависит его выбор. Если сооружение возводится в суровом климате, то используется бетон марки М-150 или М-200, для обычных условий подходит М-100.
Изготовленные блоки должны выдерживать давление не менее 1800 кг на м3 и не иметь пустот внутри.
Морозоустойчивость и водонепроницаемость ЖБ блоков должна соответствовать условиям эксплуатации строящегося здания.
Разновидности фундаментных блоков
Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.
Выпускают виды сборных блоков для фундамента с обозначением:
- стандартные сплошные изделия – ФБС;
- камни с пустотами внутри, чтобы снизить массу – ФБП;
- блоки с вырезами под коммуникации или трубы – ФБВ;
- сборные подушки под опору строения – ФЛ.
Сплошные (ФБС)
Сплошные бетонные блоки
Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.
Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.
Характеристики полнотелых конструкций:
- материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
- стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
- монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.
Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы.
Сплошные с вырезом (ФБВ)
Блок ФБВ
Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.
Характеристики изделий ФБВ:
- длина – 88 см, ширина – 40, 50 см, высота 58 см;
- вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
- объем изделия составляет 0,161 и 0,202 м3;
- сталь составляет 0,76 кг в общем весе.
Пустотелые (ФБП)
Пустотелые блоки
Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.
Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.
Наружные расслоения допускают:
- плотные и тяжелые силикатные смеси – 0,1 мм;
- легкие составы – 0,2 мм.
Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения бетонных блоков, перевозку контролирует та организация, которая занимается транспортировкой.
Какие существуют требования?
Стеновые камни этой модификации, выпускаются из тяжелого бетона, гарантирующего высокие прочностные характеристики. При этом такой вид из-за своего веса не подходит для определенных типов фундаментов, а в некоторых случаях их выпускают пустотелыми.
Решение о выборе конкретного вида фундамента и стеновых камней принимается проектной организацией с учетом:
Расположения грунтовых вод.
- Характеристики грунта на площади застройки.
- Величины напряжения от стеновой конструкции.
- Уровня промерзания почвы.
- Присутствия подвального помещения и инженерных коммуникаций.
- Предполагаемого срок службы сооружения.
Лучшим фундаментом для бетонных блоков считается ленточный. Типоразмер 40х20х20 см, является доборным по габариту фундамента, при этом они различаются по конструкции и весу:
- Сплошные (полнотелые), р=2250 кг/м3, 36 кг;
- двухпустотный, р=1530 кг/м3, 17 кг;
- трехпустотный, р=1670 кг/м3, 20 кг;
- четырехщелевой, р=1260 кг/м3, 20 кг;
- семищелевой, р=1450 кг/м3, 22 кг.
Общая информация о блоках ФБС
ГОСТ расшифровывает аббревиатуру как «фундаментный блок сплошной». Для изготовления бетон заливают в формы, которые придают изделиям вид прямоугольных параллелепипедов. В торцах предусмотрены выемки, обеспечивающие плотное прилегание элементов при укладке.
Главные особенности
Фундаментные блоки – это сплошные бетонные конструкции различных размеров, правильной геометрической формы. Их прочность зависит от плотности раствора. Полученный бетон соответствует расчетным статичным нагрузкам на сжатие.
Металла используется мало: в среднем на изделие уходит 1,5 кг. Из верхней части выступают стальные проушины для зацепления при установке. Клиент может заказать конструкции без монтажных петель – стандарты это допускают.
Согласно ГОСТу, блоки бескаркасные, но крупногабаритные изделия по желанию заказчика усиливают продольной арматурой, что повышает их вес и прочность.
Технология изготовления предусматривает уплотнение бетона с применением вибростолов или глубинных вибраторов. Быстрое отвердевание и набирание прочности достигаются пропариванием бетона. Без него естественный процесс длится дольше. На качество блоков используемая технология не влияет.
Предназначение и области применения
Главная сфера применения ФБС – строительство сборных фундаментов. Правильная форма позволяет по принципу конструктора быстро смонтировать опорную часть строений. Технические характеристики такого основания уступают лишь монолитной железобетонной конструкции.
Блоки ФБС используются для строительства сборных фундаментов.
Фундаментные блоки также применяют для возведения стен отдельных видов строений:
- подвалов;
- цокольных этажей;
- погребов.
ФБС используют в частном домостроении и при возведении многоэтажных зданий.
Преимущества
Конструкции производят по ГОСТу
Конструкции производят по ГОСТу. Контроль за процессом обеспечивает соответствующие технические характеристики. Материал высокопрочный, что исключает деформацию, гарантирует долговечность.
Материал высокопрочный, что исключает деформацию, гарантирует долговечность
Использование ФБС в строительстве дает выигрыш во времени и финансах:
- Не нужны опалубка и арматурный каркас.
- Элементы быстро устанавливаются в котлован.
- Сразу после монтажа можно возводить стены.
Блоки ФБС производят по ГОСТу из высокопрочного материала.
Изделия различаются по размерам и характеристикам. Грамотный подбор элементов существенно экономит деньги. Количество блоков легко подсчитать, зная стандартные параметры.
Характеристика ФБС и область применения
Сборные фундаменты применяют при возведении одно- и многоэтажных строений, которые имеют большую нагрузку. Используют фундаментные блоки в частном и промышленном строительстве, прочность изделия увеличивают за счет внутреннего металлического каркаса.
Штучные железобетонные камни ставят в условиях, когда монолитная заливка не может быть выполнена из-за разных обстоятельств:
- удаленность от бетонного завода;
- холодный климат, замедляющий твердение смеси в открытом виде;
- строительство форсированными темпами;
- сокращение трудозатрат на стройплощадке.
Применяют башенные краны или на базе авто в зависимости от того, сколько весит ФБС 4 (стандартный) или учитывают вес ФБС 6, а также другие разновидности искусственных бетонных камней. Сборные конструкции ленточного основания не возводят на всучивающихся грунтах и просадочных слоях, т.к. полоса из составных блоков плохо работает на изгиб. В этом случае ставят подложку из фундаментных подушек ФЛ трапециевидного сечения.
Нестабильные почвы разрабатывают под фундамент из сборных элементов, если выполнена схема разделения нагрузки в форме свайно-ростверкового фундамента или уложена монолитная плита. Отдельные блоки ставят вперемежку с монолитными вставками для увеличения сопротивления изгибу. Сборные части монтируют с перевязкой швов.
Преимущества и ограничения применения
Блочный фундамент – сборный аналог монолитного. Любое основание, за исключением свайного, можно либо залить полностью, либо составить из отдельных фрагментов. Достоинства блочного основания:
- большая скорость возведения – не нужно на каждом этапе ждать созревания бетона;
- экономичность. Экономия достигается не только за счет отсутствия вспомогательных материалов (опалубки и др.), но и за счет самих ФБ: если проектные расчеты позволяют, плитный фундамент можно сделать не сплошным, а уложить отдельные элементы с определенным шагом.
Несущая способность такого фундамента высокая, но он недостаточно устойчив на плохом грунте – пучинистом, подверженном горизонтальным и вертикальным подвижкам. Если монолитная лента пластична и хорошо компенсирует усадку, то сборная в таких же условиях может растрескаться по швам. На заболоченных участках, на торфяниках вообще предпочтение отдается сваям.
К числу недостатков относится также большой вес фундаментных блоков. Например, ФБС 24 4 6 весит 1,3 тонны. Без тяжелой техники при монтаже не обойтись. Для частной загородной застройки выбирают т.н. изделия ручной формовки, ФБС 2-2-4 – их масса порядка 30 килограммов, а объем равен семи кирпичам. С таким материалом можно справиться вручную.
Сборная блочная лента
Критерии выбора размеров: на что обратить внимание
Размерные характеристики блоков самые разные, поэтому подбор нужных ФБС несложный. Параметры элементов и количество определяют, сделав раскладку на чертеже. Подбирают такое число изделий, в т.ч. разной длины, чтобы они укладывались ровно по размерам стен, не образуя выступов. Оптимальное количество элементов на 1 стену – не более 5.
Для фундаментов используют преимущественно блоки высотой 58 см. Иногда не получается сделать опорное основание из одинаковых элементов. Тогда берут доборные блоки, высота которых 28 см. Их также применяют, чтобы оставить в фундаменте технологические отверстия.
Ширина ФБС должна соответствовать толщине стены дома. Допускается выступ блоков максимум на 10 см с одной стороны или по 6 см с обеих. ФБС могут быть несколько уже стены, но не более чем на 4 см.
На выбор размеров блоков влияет тип грунта. Чем он менее устойчивый, тем более габаритные элементы выбирают. Например, для глинистых почв и суглинков предпочтительнее изделия типа 24–6–6. Сухие песчаные грунты не требуют глубокого фундамента, поэтому подойдут менее габаритные конструкции.
Вес блока должен соответствовать его размерам. Сравнивают фактическую массу со стандартной. Если элемент весит меньше, чем предусмотрено нормами, внутри присутствуют пустоты или плохо произведено уплотнение бетона, такие конструкции не используют, т.к. они имеют заниженную прочность.
